Как соединить провода в распределительной коробке

Отпайка от цельного провода в сторону

Если вам нужно сделать отпайку в сторону от цельной моножилы одним гибким многожильным проводником, то здесь поступаем следующим образом.

Снимаете изоляцию с цельного провода, не разрезая саму жилу. Раздваиваете многожильный проводник и скручиваете две косички.

Далее, вставляете это в середину цельного и делаете пару оборотов.

После этого плотно обматываете каждую косичку вокруг основного.

Для отпайки многожила-многожила проделываете “отверстие” в основном проводнике.

После чего вставляете в него отпаечный.

Разделяете жилки пополам и наматываете одну половинку направо, другую налево.

Получается “крепкое” и надежное соединение буквой Т.

Назначение распределительных коробок

Распредкоробка может иметь любую форму – квадратную, прямоугольную, круглую или даже овальную

При прокладке электропроводки ее разводят равномерно от щитка ко всем помещениям. В каждом из них провода вновь разветвляются и уходят к конечным точкам потребления: розеткам, выключателям, светильникам и пр. В узловых точках устанавливаются распредкоробки – пустотелые конструкции, предназначенные для сокрытия мест разводки. Их заделывают в стену в 10-30 см от потолка или оставляют снаружи в виде накладных устройств.

Основное предназначение подобных конструкций – защита мест соединения от контакта с горючими материалами, физических повреждений, пыли и влаги. Кроме того, выполняют распределительные коробки и эстетическую роль, закрывая места пайки или не слишком эстетичные клеммы.

По ГОСТ Р 50571.15-97, для доступа к содержимому такие конструкции снабжаются крышками или дверцами. Отверстия по бокам предназначены для вывода проводов. Замуровывать их без возможности свободного открытия запрещено. Даже при монтаже коробки в стену ее крышка должна находиться на поверхности и открываться быстро и без усилий. Иногда распредкоробки могут содержать уже встроенные клеммы.

Изделия, предназначенные для внутренней проводки, должны иметь уровень защиты IР20-30 и выполняться из полистирола, полипропилена. Степень защиты распаечных коробок, монтируемых во взрывоопасных зонах – IР44. Конструкции, устанавливаемые вне помещений, изготавливаются из атмосферостойких материалов и имеют уплотнительные швы.

Согласно ПУЭ, соединение проводов скруткой в распределительной коробке может использоваться только временно, при тестировании сети. Для постоянного использования она запрещена. Ведь провода на этом участке будут перегреваться, что может привести к пожару.

Интересные идеи для украшения любимой дачи своими руками | 150+ оригинальных фото подсказок для умельцев

Механизм создания подключения

Сделать электропроводку дома несложно. Для этого необходимо иметь необходимые знания и оборудование. Оборудование приобретается в магазине, знания даже не нужно покупать. В самом начале должна составляться схема электросети. В большинстве случаев хозяин строительства нанимает электрика которые не представляют будущее расположение мебели и в результате выключатели закрыты дверями, розетки в углах закрыты мебелью.

Как правило, электрики вычерчивают схемы мелом на стене будущее оборудования, но лучше схему электросети с размещением электрических токоприемников разместить на плане помещения отдельным чертежом, включая коммутацию (соединение) жил силовых кабелей в распределительной коробке — это поможет:

• рассчитать нагрузку на электросеть;
• сечение проводов;
• разделить потребителей на группы.

В плане бытовой схемы электросети имеется как минимум две группы электропотребителей:

• освещение;
• силовая часть, то есть розетки.

Лучше всего чтобы эти два контура монтировались отдельными силовыми кабелями. Если планируются установка мощных электроприборов: электроплита, духовка, бойлер — эти аппараты должны иметь собственный отдельный контур, т.е. отдельный отключатель, предохранитель и кабели.

Соединение проводов в распределительной коробке согласно ПУЭ

ПУЭ — это сборник нормативной документации устройства и монтажа электрических цепей, по сути — это настольная Библия всех людей, которые начинают заниматься электрикой. В сборнике показаны основные принципы создания цепей, правила их расчёта, защита и коммуникационные приспособления. Далее все описание электрических устройств будут в соответствии с правилами согласно ПУЭ.

Выбор сечения и марки провода

Для прокладки электропроводки в помещениях и соединение проводов в распределительной коробке согласно ПУЭ жилы должны иметь различное цветовое изоляционное покрытие, от одного производителя с одинаковой цветовой гаммой. Для проводки лучше всего использовать провод марки ВВГНГ — одножильный медный, плоский в двойной изоляции, лучше всего с добавочным обозначением НГ, что означает негорючий.

Лучше всего приобрести кабель известной марки производителя, который обязательно должен иметь сертификат. Не нужно брать провод без маркировки, электропроводка в доме — это прежде всего безопасность и делается не на один год, поэтому экономия здесь неуместна. Необходимо учитывать, что медный кабель при одинаковом сечение выдерживает в полтора раза больше нагрузки чем алюминиевый.

Внимание! для капитальной схемы нельзя использовать многожильный кабель ПВС или ШВВП. Хотя эти провода мягкие и их удобнее укладывать, но сопротивление по току у них больше, соответственно они будут нагреваться при подключении нагрузки сильнее

Расчет по мощности

Одно из основных правил расчета сечения кабеля: используется в расчете 1 кв.мм — 9 А. электротока, то есть кабель сечением 1 мм может выдержать нагрузку чайника или утюга мощностью 2 кВт.

Исходя из этих рекомендаций для проводки в доме должны применяться не менее:

• освещения жила в 1,5мм кв., что соответствует 10 — 12А.;
• розетки в комнатах 16А, что соответствует сечению 2,5 мм. кв.
• кухонные электродуховки, провод для которых должен выдержит 25А. — это сечение 4мм. кв;
• жила четырехконфорочная электроплита должна выдерживать 32А. — сечением 6 мм2.

Правильный выбор соединения эл

проводов в распределительной коробке зависит от его сечения

Внимание! нельзя использовать электрокабель различных производителей, так — как они имеют разное удельное (омическое) сопротивление на 1 погонный метр

Электрическая распределительная коробка и соединение проводов

После прокладки проводов, согласно составленной схемы их необходимо соединить между собой. Для того чтобы соединение были в одном месте существуют коммуникационные коробки (распределительные). В зависимости от монтажа соединения устройства могут быть круглого или квадратного сечения, глубокие или помельче и делятся на внутренние (для скрытой проводки) и наружные по способу крепления.

Согласно требованиям ПУЭ электрокабель должен проходить не менее 15 см. от потолка с учетом всех навесов. На этом же расстоянии крепится и устройство для коммутации жил кабелей. Для установки внутренней коробки в стене высверливается ниша, соответствующая наружному диаметру гильзы, для наружного крепление производится непосредственно на стену.

Сколько проводов можно скручивать в распаечной коробке? Не стоит экономить на распределительных коробках и пытаться туда завести как можно больше проводов — неудобно будет соединять, да и все они могут не войти. Как правило в одну распаечную коробку заводят 3-4 провода.

Механизм создания подключения

Сделать электропроводку дома несложно. Для этого необходимо иметь необходимые знания и оборудование. Оборудование приобретается в магазине, знания даже не нужно покупать. В самом начале должна составляться схема электросети. В большинстве случаев хозяин строительства нанимает электрика которые не представляют будущее расположение мебели и в результате выключатели закрыты дверями, розетки в углах закрыты мебелью.

Как правило, электрики вычерчивают схемы мелом на стене будущее оборудования, но лучше схему электросети с размещением электрических токоприемников разместить на плане помещения отдельным чертежом, включая коммутацию (соединение) жил силовых кабелей в распределительной коробке — это поможет:

• рассчитать нагрузку на электросеть;
• сечение проводов;
• разделить потребителей на группы.

В плане бытовой схемы электросети имеется как минимум две группы электропотребителей:

• освещение;
• силовая часть, то есть розетки.

Лучше всего чтобы эти два контура монтировались отдельными силовыми кабелями. Если планируются установка мощных электроприборов: электроплита, духовка, бойлер — эти аппараты должны иметь собственный отдельный контур, т.е. отдельный отключатель, предохранитель и кабели.

Соединение проводов в распределительной коробке согласно ПУЭ

ПУЭ — это сборник нормативной документации устройства и монтажа электрических цепей, по сути — это настольная Библия всех людей, которые начинают заниматься электрикой. В сборнике показаны основные принципы создания цепей, правила их расчёта, защита и коммуникационные приспособления. Далее все описание электрических устройств будут в соответствии с правилами согласно ПУЭ.

Выбор сечения и марки провода

Для прокладки электропроводки в помещениях и соединение проводов в распределительной коробке согласно ПУЭ жилы должны иметь различное цветовое изоляционное покрытие, от одного производителя с одинаковой цветовой гаммой. Для проводки лучше всего использовать провод марки ВВГНГ — одножильный медный, плоский в двойной изоляции, лучше всего с добавочным обозначением НГ, что означает негорючий.

Лучше всего приобрести кабель известной марки производителя, который обязательно должен иметь сертификат. Не нужно брать провод без маркировки, электропроводка в доме — это прежде всего безопасность и делается не на один год, поэтому экономия здесь неуместна. Необходимо учитывать, что медный кабель при одинаковом сечение выдерживает в полтора раза больше нагрузки чем алюминиевый.

Внимание! для капитальной схемы нельзя использовать многожильный кабель ПВС или ШВВП. Хотя эти провода мягкие и их удобнее укладывать, но сопротивление по току у них больше, соответственно они будут нагреваться при подключении нагрузки сильнее

Расчет по мощности

Одно из основных правил расчета сечения кабеля: используется в расчете 1 кв.мм — 9 А. электротока, то есть кабель сечением 1 мм может выдержать нагрузку чайника или утюга мощностью 2 кВт.

Исходя из этих рекомендаций для проводки в доме должны применяться не менее:

• освещения жила в 1,5мм кв., что соответствует 10 — 12А.;
• розетки в комнатах 16А, что соответствует сечению 2,5 мм. кв.
• кухонные электродуховки, провод для которых должен выдержит 25А. — это сечение 4мм. кв;
• жила четырехконфорочная электроплита должна выдерживать 32А. — сечением 6 мм2.

Правильный выбор соединения эл

проводов в распределительной коробке зависит от его сечения

Внимание! нельзя использовать электрокабель различных производителей, так — как они имеют разное удельное (омическое) сопротивление на 1 погонный метр

Электрическая распределительная коробка и соединение проводов

После прокладки проводов, согласно составленной схемы их необходимо соединить между собой. Для того чтобы соединение были в одном месте существуют коммуникационные коробки (распределительные). В зависимости от монтажа соединения устройства могут быть круглого или квадратного сечения, глубокие или помельче и делятся на внутренние (для скрытой проводки) и наружные по способу крепления.

Согласно требованиям ПУЭ электрокабель должен проходить не менее 15 см. от потолка с учетом всех навесов. На этом же расстоянии крепится и устройство для коммутации жил кабелей. Для установки внутренней коробки в стене высверливается ниша, соответствующая наружному диаметру гильзы, для наружного крепление производится непосредственно на стену.

Сколько проводов можно скручивать в распаечной коробке? Не стоит экономить на распределительных коробках и пытаться туда завести как можно больше проводов — неудобно будет соединять, да и все они могут не войти. Как правило в одну распаечную коробку заводят 3-4 провода.

Сращивание многожильных проводов без скрутки

Сращивать многожильные провода можно также, как и одножильные. Но есть способ более совершенный, при котором соединение получается более аккуратным. Сначала нужно подогнать длины проводов со сдвигом на пару сантиметров и зачистить концы на длину 5-8 мм.

Распушить немного зачищенные участки соединяемой пары и полученные «метелки» вставить друг в друга. Для того, чтобы проводники приняли аккуратную форму, перед пайкой нужно их стянуть тонкой проволочкой. Затем смазать паяльным лаком и пропаять припоем.

Все проводники пропаяны. Зачищаем места пайки наждачной бумагой и изолируем. Прикрепляем с обеих сторон вдоль проводников по одной полоске изоленты и навиваем еще пару слоев.

Так выглядит соединение после покрытия изоляционной лентой. Можно еще улучшить внешний вид, если надфилем подточить места паек со стороны изоляции соседних проводников.

Прочность соединенных многожильных проводов без скрутки пайкой получается очень высокой, что наглядно демонстрирует видеоролик. Как видите, вес монитора 15 кг соединение выдерживает без деформации.

Соединение проводов диаметром менее 1 мм скруткой

Скрутку тонких проводников рассмотрим на примере сращивания кабеля витых пар для компьютерных сетей. Для скрутки тонкие проводники освобождаются от изоляции на длину тридцати диаметров со сдвигом относительно соседних проводников и затем скручиваются так же, как и толстые. Проводники должны обвить друг друга не менее 5 раз. Затем скрутки сгибаются пинцетом пополам. Такой прием увеличивает механическую прочность и уменьшает физический размер скрутки.

Как видите, все восемь проводников соединены скруткой со сдвигом, что позволяет обойтись без изолирования каждого из них по отдельности.

Осталось заправить проводники в оболочку кабеля. Перед заправкой, чтобы было удобнее, можно стянуть проводники витком изолирующей ленты.

Осталось закрепить оболочку кабеля изоляционной лентой и соединение скруткой закончено.

Технологии сращивания кабеля витых пар посвящена отдельная статья «Удлинение кабеля витых пар».

Соединение медных проводов в любом сочетании пайкой

При подключении и ремонте электроприборов приходится удлинять и соединять провода с разным сечением практически в любом сочетании. Рассмотрим случай соединения двух многожильных проводников с разным сечением и количеством жил. Одни провод имеет 6 проводников диаметром по 0,1 мм, а второй 12 проводников диаметром 0,3 мм. Такие тонкие провода надежно простой скруткой не соединить.

Со сдвигом нужно снять изоляцию с проводников. Провода лудятся припоем, и затем провод меньшего сечения навивается вокруг провода с большим сечением. Достаточно навить несколько витков. Пропаивается место скрутки припоем. Если требуется получить прямое соединение проводов, то более тонкий провод загибается и затем место соединения изолируется.

По такой же технологии выполняют соединение тонкого многожильного провода с одножильным большего сечения.

Как очевидно по вышеописанной технологии можно соединять любые медные провода любых электрических цепей. При этом не надо забывать, что допустимая сила тока будет определяться сечением наиболее тонкого провода.

Назначение телефонной коробки

Телефонная распределительная коробка – это защищённое металлическое или пластмассовое приспособление, которое предназначено для соединения абонентских линий с главной распределительной сетью. Кроме того, телефонная коробка защищает элементы соединения от внешнего воздействия. Это устройство может устанавливаться на разные плоскости: ниша, стена и т.д. А также её можно установить на улице и внутри здания.

Существует 2 типа телефонных коробок:

• Модернизованная
• Пластиковая

Модернизованное устройство используется для установки соединения линий связи в помещении, а пластиковые – используются в местах с высоким напряжением. Пластиковые втулки и зажимы обеспечивают надёжное соединение внутри коробки. А некоторые модели имеют приспособление для защиты от грозы. Главная составляющая кабельного устройства – плинты, которые закреплены внутри коробки с помощью специальных установочных хомутов. Коробка достаточно вместительная (150 пар) и защищена замками и другими устройствами.

Усложненные задачи

Помимо соединения одиночных кабелей, при прокладке электропроводки требуется:

• свести в единую цепь несколько сердечников из однородного материала для последующего подключения к силовой цепи или контуру заземления;
• соединить кабели с жилами, имеющими разное сечение или конструкцию.

При монтаже новой электропроводки в домах, построенных вплоть до начала 2000–х гг., требуется подсоединение медных жил к алюминиевым. Самым надежным способом является прокладка медных кабелей с удалением алюминиевых, не рассчитанных на высокие нагрузки и склонных к потере прочности. Если убирать старую проводку не планируется, то для коммутации используют колодки с винтами или специальные трубки, рассчитанные на сопряжение разнородных металлов.

Соединение большого количества проводов

Для стыковки нескольких проводов в коробке используют:

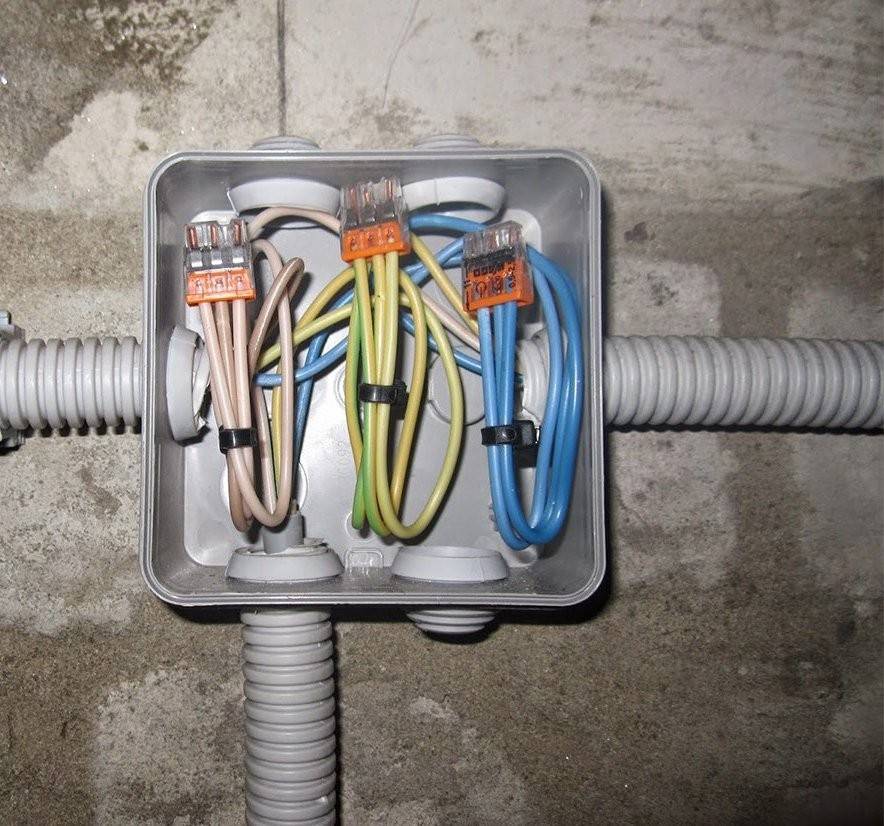

• колодки WAGO, обеспечивающие прочный контакт и занимающие мало места;
• разъемы с винтовыми контактами и возможностью крепления на рейке в распределительном щитке;
• металлические гильзы, для опрессовки необходимы клещи, соединение требует последующей изоляции;
• скручивание в пучок с последующей пайкой или сваркой;
• соединение при помощи колпачка СИЗ, методика подходит для ограниченного числа жил;
• скручивание сердечников с последующей обмоткой пучка изоляционной лентой или установкой усадочной трубки.

Жилы с разными сечениями

При разводке электропроводки в квартире или жилом доме используют провода с разным диаметром жил (в зависимости от мощности нагрузки). Для качественного соединения в распределительных коробках лучше использовать зажимы WAGO. Производитель предлагает изделия, рассчитанные на установку сердечников из разных металлов. Специальное покрытие на контактах предотвращает электрохимическую коррозию и разрушение материала.

Многожильные и одножильные проводники

При соединении многожильных кабелей необходимо снять изолятор и сплести жилы в единую косичку. Затем следует обработать поверхность флюсом и пролить припоем (методика подходит для алюминиевых изделий). Если предполагается соединение клеммами WAGO, то лужения сердечников не требуется. Для стыковки проводов с разным диаметром жилы лучше всего использовать зажимы WAGO с индивидуальными контактами. Разница сечений сердечников не влияет на плотность фиксации и пятно контакта, обеспечивая надежную работу электропроводки под нагрузкой.

Современные способы соединения проводки в коробке

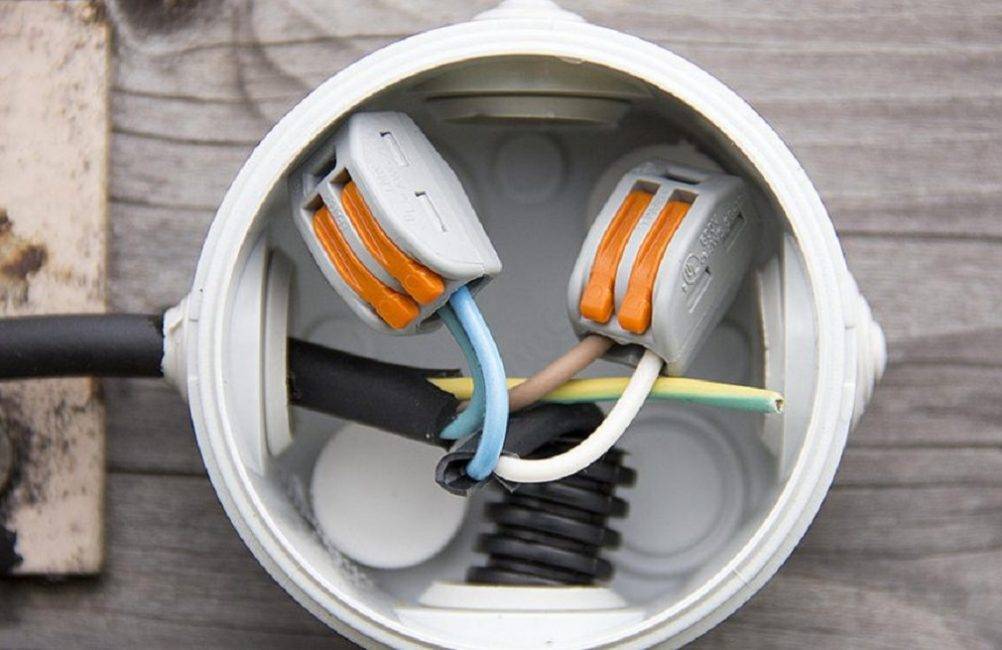

Так называемые колодки быстрой фиксации. Эти изделия широко предлагаются в интернет магазинах, на рынках стройматериалов.

Действительно, такие приспособления делают монтаж быстрым и удобным. Внешний вид соединения также приятен. Поэтому подобные «электроклипсы» полюбились электрикам, выполняющим работу на заказ.

Однако у этого способа есть серьезные недостатки. Сразу оговоримся: производитель не обещает высокую мощность соединения: характеристики есть на корпусе. Для светодиодной лампы, подключения компьютера или телевизора — в самый раз. А вот холодильник, электроплиту, бойлер, через такую распределительную коробку подключать нельзя.

Площадь контакта в таких «быстросъемах» маленькая, площадка соединена с проводником по касательной. При небольшой нагрузке, ток не слишком греет поверхность. А при подключении серьезного потребителя, начнется искрение, нагрев, и отгорание соединения.

Каким сечением вести разводку

Договорились, что на входе для удобства монтажа используется жила из идентичного материала, что и входной кабель, либо аналогичной толщины по меди (нет смысла возиться с алюминием, применяемого преимущественно для снижения удельной массы кабелей). Для собственного владения нужно оценивать потребление и функциональное назначение распределительного щита. Допустим, стоящий на столбе не слишком удобно использовать.

Контур заземления устраивается под фундаментом, отсюда исходит главная жёлто-зелёная жила, следуя по пути к внутреннему распределительному щиту дома

Обратите внимание: на упомянутый контур приходит в виде стальной арматуры (или плоского проката) проводник громоотвода. От него нельзя брать заземление медной жилой по простой причине – сопротивление стали слишком велико (в 7 раз больше меди)

По правилам сечение заземления не меньше:

• 10 квадратных миллиметров по алюминию.
• 6 квадратных миллиметров по меди.

Цвет кембрика по дому жёлто-зелёный (один цвет либо оба). На внутреннем распределительном щите дома единственная шина, куда заводится нулевой провод. А по площади помещений запрещается объединять защитную (жёлто-зелёную) и рабочую (синюю) жилы. Автоматы распределительного щита набираются по ветвям (см. выше) нужной пропускной способности по току. Принято брать (автор советов А. Земсков):

1. На приборы освещения провод сечением 1,5 квадратных миллиметра по меди с защитным автоматом на 10 А.
2. Для розеток (включена климатическая техника) и балкона – 2,5 квадратных миллиметра по меди с защитным автоматом на 16 А.
3. На духовой шкаф (для готовки) – сечение 4 квадратных миллиметра по меди и защитный автомат на 20 А.
4. Для варочной панели – 6 квадратных миллиметров по меди и защитный автомат на 32 А.

Разводка проводов

Попробуем объяснить выбор цифр. Допустим, стоит на кухне варочная панель. КПД зависит от типа. Пусть стоят «плохие» электрические конфорки. Их суммарная мощность обычно колеблется в районе 5 кВт. Соответствует току на 22,3 А. Допустимый для жилы сечением 6 квадратных миллиметров в худшем случае составляет 34 А. Автомат выбран чуть строже.

Это делается, чтобы изоляция гарантированно не подгорела. Защитный автомат чуть более часа проработает при превышении тока на 13% (36 А). И чуть менее часа при отклонении вверх на 45% (более 45 А). В течение указанного времени изоляция не должна пострадать. В рассматриваемых условиях ток не поднимется выше 25 А, следовательно, все остальное означает аварию на линии, что приведёт к многократному росту значения (намного более 45 А). Подобная ситуация вызовет срабатывание защитного автомата уже по другой, быстрой, схеме. И выгорания изоляции жилы не произойдёт.

Если подключить выключатели в коробке на повышенный номинал, возможны неприятные последствия. Лучше перестраховаться. Кстати, автоматы защиты стоят недорого, не стоит экономить. Иное дело, когда речь заходит о дифференциальных УЗО. Указанные автоматы стоят на ветвях кабелей, идущих к опасным участкам:

1. Санузлы и ванные комнаты, включая наружные розетки, куда присоединяется оборудование.
2. Уличные точки раздачи питания, розетки близ окон и входных дверей, используемые для аналогичных целей.

По нормативам РФ дифференциальные автоматы демонстрируют чувствительность не более 30 мА по току утечки. Из-за высокой стоимости люди захотят опасные ветки соединить в одной. Прямого запрета нет, и экономия выглядит значительной. Пример: питаем с одного дифференциального автомата розетки для санузла и те, что используем для работы на улице (в районе балкона). Прямых запретов на включение нет, цена подобного вида устройств на порядок выше, нежели обычных УЗО.

Распределительная коробка и что она собой представляет

Все провода, обеспечивающие электроснабжение в доме или квартире, выходят из электрического щитка. Каждое помещение имеет несколько розеток и выключателей. Чтобы собрать все провода в одном месте и собрать схему соединений, были придуманы распределительные коробки. Именно здесь выполняется их соединение, для дальнейшей работы всех устройств. Для прокладки проводки используют установленные правила, описанные ПУЭ, в которых оговорены правила прокладки проводов и кабелей. В ней же прописаны и рекомендации относительно проведения соединений и ответвлений проводов, именно в распредкоробке.
Согласно этим рекомендациям, провода проводят по верхней части стены, на расстоянии 15 см от поверхности потолка. Как только провод доходит до места поворота, его опускают перпендикулярно вниз, а в месте ответвления специалист устанавливает коробку. По такому принципу происходит соединение всех жил проводки по заданной схеме.
В зависимости от типа установки коробки бывают:

• внутренние, используемые для скрытой проводки;
• наружные, используемые для наружного соединения.

При установке внутренней коробки в стене нужно сделать отверстие, в которое затем устанавливают коробку. Когда кабель будет подведен и соединен, коробку закрывают, и крышка получится на одном уровне с поверхностью стены. В некоторых случаях, такую коробку маскируют обоями или тонким слоем штукатурки.
Если толщина стен не позволяет установить внутреннюю коробку, то единственным выходом будет установка коробку наружного типа. Ее крепят на поверхность стены, поэтому сложных подготовительных работ не потребуется.
В зависимости от формы, коробка может быть:

• круглой;
• прямоугольной.

Количество выводов разное, в большинстве случаев их 4, но бывает и больше. Каждый вывод оборудован резьбой или штуцером, к которому будет удобно прикрепить гофрошланг. Гофрошланг предназначен для удобного расположения электропроводов, поэтому замена поврежденного кабеля не вызовет сложностей даже у новичка:

• отсоединить гофрошланг от распредкоробки;
• отсоединить от розетки или выключателя;
• немного потянуть;
• вытянуть;
• на его место протянуть другой.

Если прокладка кабеля осуществлялась в штробу, то его замена будет более сложной. Вам нужно будет продолбить стену и изъять поврежденный кабель, а на его место уложить новый. После таких работ придется ремонтировать стену.
Задача распределительных коробок:

• Повысить ремонтопригодность системы электропитания. Доступность всех соединений позволяет выявить поврежденный участок цепи. Если все провода были уложены в гофрошланги или трубы, то замена поврежденных не вызовет больших затруднений.
• Обеспечение свободного доступ к местам соединения. Так как основная часть проблем с электрикой возникает из-за некачественного или неправильного соединения, то проверить их состояние можно без труда, открыв распредкоробку.
• Обеспечение пожарной безопасности.
• Экономия финансовых средств. Используя распредкоробку, вам не придется прокладывать кабель к каждой розетке.

Каким способом лучше всего соединять провода в распределительной коробке

Выше представленны все разрешенные методы, которыми можно соединять электрические провода в распределительной коробке, при монтаже проводки в квартире или доме. Каждый из них имеет свои особенности, сильные и слабые стороны. Очевидно, что выбор стоит делать между двумя:

1. Сварку проводов, однозначно нужно рассматривать в первую очередь, т.к. такой метод соединения проводов гарантирует максимальную надёжность всей проводки. Если вы хотите быть полностью уверенными в своей электросети, а как известно соединения самые узкие места любой электропроводки, я рекомендую взять сварочный аппарат в аренду, купить или собрать самому, чтобы иметь возможность сварить провода в коробках.

2. Соединение проводов самозажимными клеммами, подойдёт для тех, кто хочет сделать проводку быстро, при этом получив достаточно качественное соединение

Очень важно в таком случае, правильно рассчитать электропроводку и не перегружать её. Очень многие электромонтажники, не только самоучки, выбирают в последнее время именно клеммы, из-за простоты и скорости монтажа. Выполнять опрессовку, я бы рекомендовал лишь в случаях, когда у вас уже есть специализированное оборудование (пресс-клещи) и материал – гильзы

Выполнять опрессовку, я бы рекомендовал лишь в случаях, когда у вас уже есть специализированное оборудование (пресс-клещи) и материал – гильзы

Выполнять опрессовку, я бы рекомендовал лишь в случаях, когда у вас уже есть специализированное оборудование (пресс-клещи) и материал – гильзы.

А если вы знаете, еще удобные разрешенные способы соединения проводов при электромонтаже – оставляйте комментарии. Кроме того, напишите о вашем опыте, какому способу соединения и почему вы отдаёте предпочтение. Думаю, это будет полезно всем! Так же, как обычно, приветствуются любые комментарии по теме, вопросы, обсуждения!

Подключаем провода к автомату – кабель с монолитной жилой

Как выполняет подключение автоматов в щитке большинство пользователей? Какие ошибки можно при этом допустить? Давайте разберем здесь ошибки, которые наиболее часто встречаются.

Ошибка – 1. Попадание изоляции под контакт

Все знают, что перед тем как подключить автомат в щитке нужно снять изоляцию с подключаемых проводов. Казалось бы, здесь нет ничего сложного, зачистил жилу на нужную длину, затем вставляем ее в зажимную клемму автомата и затягиваем ее винтом, обеспечивая тем самым надежный контакт.

Но встречаются случаи, когда люди в недоумении, почему выгорает автомат, когда все правильно подключено. Или почему периодически пропадает питание в квартире, когда проводка и начинка в щитке абсолютно новые.

Одна из причин вышеописанного попадание изоляции провода под контактный зажим автоматического выключателя. Такая опасность в виде плохого контакта несет в себе угрозу оплавления изоляции, не только провода, но и самого автомата, что может привести к пожару.

Чтобы этого исключить нужно, следить и проверять, как затянут провод в гнезде. Правильное подключение автоматов в распределительном щите должно исключать такие ошибки.

Ошибка — 2. Нельзя подключать несколько жил разных сечений на одну клемму АВ

Если возникла необходимость подключить несколько автоматов стоящих в одном ряду от одного источника (провода) для этой цели как невозможно лучше подойдет гребенчатая шина. Но такие шины не всегда есть под рукой. Как объединить несколько групповых автоматов в таком случае? Любой электрик, отвечая на этот вопрос, скажет сделать самодельные перемычки из жил кабеля.

Чтобы сделать такую перемычку используйте куски провода одинакового сечения, а лучше вообще не разрывайте его по всей длине. Как это сделать? Не снимая с провода изоляцию, формируете перемычку нужной формы и размеров (по количеству ответвлений). Затем зачищаем изоляцию с провода в месте перегиба на нужную длину, и у нас получается неразрывная перемычка из цельного куска провода.

Никогда не объединяйте автоматы перемычками кабелем разного сечения. Почему? При затягивании контакта хорошо зажмется жила с большим сечением, а та жила, у которой сечение меньше будет иметь плохой контакт. Как следствие оплавление изоляции не только на проводе, но и на самом автомата, что несомненно приведет к пожару.

Пример подключения автоматических выключателей перемычками из разных сечений кабеля. На первый автомат приходит «фаза» проводом 4 мм2, а на другие автоматы уже идут перемычки проводом 2.5 мм2. На фото видно, что перемычка из проводов разного сечения. Как следствие плохой контакт, повышение температуры, оплавление изоляции не только на проводах, но и на самом автомате.

Для примера попробуем затянуть в клемме автоматического выключателя две жили с сечением 2.5 мм2 и 1.5 мм2. Как бы я не старался обеспечить надежный контакт в этом случае, у меня ничего не получалось. Провод сечением 1.5 мм2 свободно болтался.

Еще один пример на фото дифавтомат, в клемму которого воткнули два провода разного сечения и попытались все это дело надежно затянуть. В результате чего провод с меньшим сечением болтается и искрит.

Ошибка – 3. Формирование концов жил проводов и кабелей

Этот пункт, скорее всего, относится не к ошибке, а к рекомендации. Для подключения жил отходящих проводов и кабелей к автоматам мы снимаем с них изоляцию примерно на 1 см, вставляем оголенную часть в контакт и затягиваем винтом. По статистике 80 % электриков именно так и подключают.

Контакт в месте соединения получается надежный, но его дополнительно можно улучшить без лишних затрат времени и средств. При подключении к автоматам кабелей с монолитной жилой сделайте на концах U-образный загиб.

Такое формирование концов увеличит площадь соприкосновения провода с поверхностью зажима, а значит контакт будет лучше. P.S. Внутренние стенки контактных площадок АВ имеют специальные насечки. При затягивании винта эти насечки врезаются в жилу, благодаря чему надежность контакта увеличивается.

Что такое распределительная коробка

При установке электрической проводки в помещениях предусматривают монтаж специальных коробок для коммутации и разводки кабелей. Корпуса, изготовленные из эластичного пластика или тонкого стального листа, располагают в толщине стен.

Коробки можно крепить как в монолитных перегородках, так и в легких переборках из гипсокартона. Снаружи щиток закрывают пластиковой крышкой, не портящей внешнего облика стен.

Основные функции

Коробка позволяет:

• соблюдать технику безопасности;
• распределять проводку внутри помещения;
• защищать соединенные кабели от повреждения.

Принцип работы

В распаечную коробку входит силовой провод, состоящий из 2 или 3 жил (нуль, фаза и опционально – заземление). К щитку прокладывают линии от розеток, приборов освещения или выключателей. Затем провода стыкуют в соответствии с назначением потребителей и разработанной схемой. Контакты защищают лентой, трубками или колпачками. При использовании клемм корпус колодки является изолятором, дополнительная обмотка не требуется.
