Биокамин: применение, конструкция, горелка, биотопливо, оформление

Пошаговая инструкция по изготовлению

Современная промышленность предлагает потребителям готовые биокамины, а также различные аксессуары и детали для их изготовления. Имея набор деталей, можно сделать биокамин по оригинальному эскизу. Предлагаем несколько вариантов простых конструкций.

Настольный

Для изготовления настольного камина необходимы следующие детали:

  • Металлическая коробка – основа для топливного бака;
  • Банка или кружка из нержавейки;
  • Металлическая сетка;
  • Жаропрочное стекло;
  • Шнурок-фитиль;
  • Герметик;
  • Декоративные камни.

Монтаж состоит из следующих этапов:

  1. Изготовление защитного экрана. Ориентируясь на размеры металлического ящика-корпуса, вырезают 4 куска стекла. Затем из этих элементов изготавливают корпус, скрепляя стеклянные заготовки герметиком.
  2. Склеенный экран крепят на ящик-основу.
  3. В центр ящика устанавливают подготовленную кружку-топливный бак и накрывают её сеткой, вырезанной по размеру корпуса. Для прочности по углам сетку рекомендуется прихватить сваркой.
  4. В центр сетки крепят шнур-фитиль, опускают нижний конец в топливный бак-кружку.
  5. На сетку укладывают декоративные камни.

Напольный

Внешне напольный биокамин может в точности повторять настоящий, выложенный из кирпича, но можно придать прибору совершенно оригинальную, неповторимую форму. Основу выполняют из металлопрофиля, облицованного гипсокартоном, деревом, пластиком или металлом. В первую очередь определяются с размерами и готовят чертёж.

Монтаж состоит из следующих этапов:

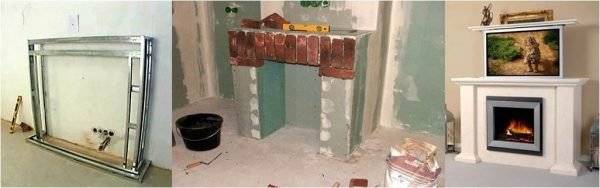

  1. Разметка стены и монтаж каркаса. Из металлопрофиля изготавливают прямоугольный короб и крепят его к стене. Вертикальные стойки корпуса скрепляют перемычками. Основание камина также изготавливают из металлопрофиля.
  2. Обшивка каркаса. Смонтированный каркас обшивают подготовленными листами гипсокартона (или другим материалом).
  3. Внутренние стенки ниши под горелку обшивают жаропрочным материалом. На заднюю стенку монтируют слой каменной ваты.
  4. Швы заклеивают сеткой (серпянкой), заделывают гипсовой шпаклёвкой. Затем всю поверхность зачищают наждачкой и покрывают грунтовкой.
  5. Облицовка. Гипсокартон обклеивают облицовочным материалом: декоративным камнем, пластиком, плиткой и т.п.
  6. Установка бака и горелки. Из металлического листа толщиной более 3 мм делают прямоугольный ящик, соответствующий габаритами основанию корпуса. На него монтируют горелку – металлический картридж. Верхняя панель горелки – металлическая пластина с прорезями. Ящик устанавливают в основание подготовленного каркаса. Для безопасности под корпус с горелкой подкладывают металлический лист.
  7. Монтаж защитного стекла. Переднюю стенку камина закрывают жаропрочным стеклом, вырезанным по размерам ниши.
  8. Декорирование топливного бака. Вокруг горелки укладывают декоративные камни или керамические дрова.
  9. Горелки с топливом накрывают металлической сеткой, сверху укладывают камни или декоративные дрова.

Настенный

Конструкция настенного камина в целом совпадает с напольным вариантом. Основу настенной модели составляет металлический корпус вытянутой прямоугольной формы. Камин представляет собой металлическую раму, обшитую гипсокартоном. Внутрь рамы устанавливают корпус с топливным баком.

Заднюю стенку закрывают листом нержавеющей стали. Между листом и стеной прокладывают слой каменной ваты (2-3 см). Выступающие края ваты закрывают металлическими уголками. Переднюю стену камина закрывают экраном-стеклом.

Почему лучше использовать биотопливо?

Биотопливо является альтернативным, возобновляемым источником энергии на земле.

Основные его достоинства следующие:

  1. Ценовая доступность позволяет использовать этот вид топлива во всех сферах жизнедеятельности человека.
  2. Возобновляемость. Одним из важных преимуществ над бензином является способность биотоплива возобновляться.
  3. Биотопливо способствует замедлению глобальных изменений. Его использование уменьшает парниковый эффект (до 65%)
  4. У стран-производителей биотоплива, уменьшается зависимость от импорта данного товара.
  5. Превосходная заправка для автомобиля.

Устройство горелки для биокамина и этапы создания своими руками

Определившись, какое устройство необходимо получить в итоге — небольшое настольное или более объемное стационарное — можно изготовить биокамин и горелку для биокамина своими руками. Помогут в этом готовые чертежи или собственные эскизы.

Главное, что должно обеспечиваться при самостоятельном возведении биокамина — это безопасность, которая обусловит и качество, и долговечность. Всем требованиям должен отвечать отопительный отсек

Для этого, создавая горелку для биокамина, следует обратить внимание на следующее:

В качестве материалов необходимо выбирать только высококачественные образцы. Самым надежным в этом плане является металл, который подходит также и по противопожарным соображениям.

Металлическая основа легко поддается облицовке жаропрочными материалами. Популярным видом является специальная керамическая плитка.

  • Так как сделать горелку для биокамина нужно максимально безопасной, лучше создавать или выбирать основу с толстыми стенками. Это сведет к минимуму риск деформации и проливания топлива.
  • Во время сборки следует проверять надежность крепления каждого элемента, и полностью выдержать время, выделенное на этот процесс.
  • После окончания сборки следует тщательно проверить конструкцию на наличие механических повреждений или деформации изначально задуманной формы.
  • Равномерно распределять огонь поможет металлическая сетка, уложенная поверх горелки.

Рекомендуем ознакомиться с основными производителями биокаминов в рамках данного материала.

При создании горелка для биокамина своими руками можно декорировать наложенную сетку камнями или другими стойкими к огню декоративными элементами.

Другой важной составляющей, помимо решетки, выступает фитиль. Подойдет обычный шнурок, один конец которого можно опустить в емкость с топливом, а другой — вывести наверх между элементами декора

Так как горелка сама по себе не имеет защитной оболочки в основной области действия пламени, в конструкции биокамина следует заранее предусмотреть защитный щит.

Читатели считают данные материалы полезными:

  • Делаем настольный биокамин своими руками
  • Как работает биокамин: рассмотрение конструкции и принципа действия

В настоящее время популярно самостоятельное изготовление украшений для дома.

Легко может быть создана и конструкция, и горелка для биокамина: чертеж не нужно приобретать за отдельную плату, так как достаточно ознакомиться с готовыми вариантами или создать свой, а все комплектующие окажутся простыми в использовании даже для начинающих мастеров.

Стоит учитывать, что в простейшей горелке не предусмотрен механизм подавления огня и регулирования интенсивности пламени. Однако, чтобы не ждать, пока добавленное топливо полностью сгорит, можно приобрести специальный аксессуар для тушения.

По сути горелка представляет собой емкость произвольной формы, в которую заливается биоэтанол — топливо для биокаминов. Для изготовления нужно приготовить следующие материалы:

  • Металлическая решетка с небольшими ячейками.
  • Металлический ящик, который поместится в продуманную заранее. конструкцию биокамина. Подойдет любая, даже старая тара, отвечающая этим требованиям, так как она будет скрыта от глаз.
  • Шнур для фитиля.
  • Топливо.
  • Стойкое к воздействию огня стекло для создания защитного экрана.

Рекомендуем ознакомиться со статьей о мини очаге для маленького камина на нашем сайте.

Далее начинается создание горелки своими руками: чертежи можно создать, чтобы визуально оформить свою задумку и ориентироваться на нее.

Основные материалы для создания горелки своими руками: А — основа биокамина, B — емкость для топлива, С — решетка.

  • По габаритам основы конструкции вырезается сетка.
  • В ящик-основу биокамина устанавливается емкость для топлива.
  • Сверху все накрывается сеткой. Если решетка имеет большие ячейки, можно положить несколько слоев со смещением.
  • Сверху укладываются элементы декорирования.
  • Фитиль проводится внутрь емкости с топливом.

Декорирование горелки для биокамина

В готовом корпусе самодельного биокамина можно без затруднений менять наполнение. В качестве аксессуаров подойдут:

Камни: имеющий одинаковый или разный размер, гладкие или фактурные, прозрачные или цветные.

Камни можно разложить не только по поверхности решетки, но и снаружи.

Поленья из керамики: подобранные по размеру будут имитировать настоящий костер.

Делаем настольный биокамин для жилой площади

Настольный вариант активно применяется в интерьерном дизайне

Настольный вариант считается полностью неопасным и выделяется внешним красивым видом, поэтому наиболее часто применяется в интерьерном дизайне. Тем более, что для его строения достаточно минимума усилий и средств.

Необходимые материалы и материалы

  • стальная сетка из металла, строительная либо для барбекю;
  • стеклянный лист толщиной 3 мм;
  • коробка из металла;
  • герметик на основе силикона;
  • шнур для фитиля;
  • стеклорез;
  • биологическое топливо — оно есть в специальных точках продажи;
  • декор если понадобится.

Размеры грядущего биокамина зависят полностью от желаний его владельца. Главное, при их подборе правильно сделать расчёты. Расстояние от горелки до стекла должно быть больше 15 см, в другом случае стеклянный экран лопнет. В биокамин можно установить несколько горелок. Их кол-во вычисляется из расчёта 1 горелка на 16 м2 площади.

Работы по подготовке

Усложнённый способ изготовления настольного биокамина учитывает покупку горелки и её дальнейшее закрепление между 2-мя стёклами

На данном шаге нужно выполнить заготовки из стекла согласно габаритам топливного бачка. Заключительный необходимо приобрести или сделать без посторонней помощи из обыкновенного металлического ящика прямоугольной либо квадратной формы. Размеры самого настольного биокамина можно высчитать в индивидуальном порядке или воспользоваться готовым чертежом. Необходимо помнить, что от длины его стороны зависит то, насколько далеко будет располагаться пламя от стекла.

Подробная инструкция по изготовлению

Процесс учитывает пару этапов, включающих сборку топливного и стеклянного блоков, декор

  • Сооружение топливного блока. Для этого готовый железный ящик выкрашивается с наружной стороны краской. Покрыть его чем-нибудь внутри запрещено, так как в процессе горения будут выделяться токсичные вещества.
  • Соединение стеклянных заготовок применяя герметик. После его нанесения все детали необходимо зафиксировать между подпорками либо любыми неподвижными предметами, оставив в подобном виде на день до его полного засыхания.
  • Убирание излишков герметика при помощи лезвия. Данный этап носит красивый характер и может быть опущен если понадобится.
  • Подготовка биологического топлива. Для безопасности оно должно располагаться в железной банке, которая в последствии располагается на дне металлического блока. Потом её можно будет менять по мере сгорания жидкости.
  • Изготовление крышки для короба из сетки из металла. Она вырезается по размеру ящика и в зависимости от величины ячеек ложится в 1 или 2 слоя. Для пущей надёжности её прикрепляют проволокой, меняя горючее потом при помощи обыкновенного шприца.
  • Выкладка искусственных камней или гальки на сетку, которые также предоставят одинаковое теплораспределение. Добавочное украшение биокамина если появится желание.

Для безопасности зажигать биокамин лучше лучиной.

Конструкция

Экокамины различаются конструкцией, управлением и дизайном. Чем симпатичнее, оригинальнее и проще в управлении камин, тем выше стоимость.

Открытый и закрытый биокамин

По внешнему виду экокамины разделяются на две группы:

  • закрытые;
  • открытые.

При закрытом типе огонь можно наблюдать только с фронтальной стороны. Для безопасности её закрывают жаропрочным стеклом. Остальные части встроены или закрыты металлическими стенками.

Открытый тип предполагает свободный просмотр огня со всех сторон. Это модели с вертикальной стеклянной трубой или стенками из жаропрочного стекла. К таким каминам относятся настольные, напольные, уличные модели.

Традиционный, автоматический биокамин

Биокамины по способу управления разделяются на две большие группы:

  • механические;
  • автоматические.

Механические стоят дешевле. Они разжигаются, регулируются и гасятся полностью вручную.

Автоматические биокамины оснащены сенсорной панелью, иногда дисплеем и могут управляться со смартфона или пульта. Возможности автоматических экокаминов:

  • автоматический розжиг;
  • светодиодная подсветка;
  • контроль исправной работы;
  • система охлаждения;
  • датчик контроля температуры и уровня углекислого газа;
  • защита от детей;
  • подключение к системе «Умный дом»;
  • автоматическое тушение.

Автоматические модели более безопасны: встроенные датчики следят за количеством топлива, интенсивностью горения и сигнализируют о поломках.

Автоматическими моделями можно управлять с телефона

Узнайте, как работает робот-пылесос

Виды и схемы устройства горелок

Горелка для экокамина строится по одной из трёх возможных схем:

  • капиллярная – встроена в топливной бак, образуя топливный блок;
  • фитильная – включает наполнитель, который пропитывается топливом;
  • самотечная – разграничена на бак и испаритель, куда поступают пары этанола и воспламеняются.

Узкое отверстие горелки изготавливают из нержавеющей стали или керамики. Сверху отверстие декорируется камешками или орнаментом в виде дров. Прорезь может быть прямоугольной, квадратной, полукруглой или изогнутой.

Горелки с двойным контуром считаются более безопасными. Избыток топлива переливается во второй контур и выгорает после расходования жидкости в первом контуре.

Общие сведения

Изготовление биокамина — это довольно трудное мероприятие, которое требует значительных затрат времени и денежных средств. Кроме этого, нужно владеть навыками подобной работы или хотя бы иметь общее представление о ней.

Устройство биокамина

Перед тем как сделать биокамин своими руками, необходимо подробно изучить, как он устроен. Независимо от вида, он состоит из одних и тех же элементов.К ним относятся следующие:

  1. Отопительный блок. В качестве этого элемента может выступать топливный бак с задвижкой или обыкновенная горелка. Как правило, блок изготавливается из нержавеющей стали или металла. Материал выбирается довольно толстый, что помогает защитить устройство от воздействий больших температур и повысить продолжительность его работы. Объём топливного бака может варьироваться от 60 мл до 5 литров.
  2. Корпус. Его форма и размеры напрямую зависят от дизайна интерьера. Среди множества моделей выделяются открытые и закрытые корпуса. В обоих случаях можно выбрать оригинальную конструкцию, которая идеально впишется в помещение и поможет создать в нём уют и тепло.
  3. Декоративные элементы. Эти небольшие детали изготавливаются из огнеупорных материалов и предназначаются для украшения изделия. Чаще всего, ими могут быть различные камни для горелок, кованые решётки, керамические поленья и прочие атрибуты каминов.

Разновидности изделий

Перед тем как изготовить биокамин для квартиры своими руками нужно определиться с местом его расположения в комнате. От этого фактора будет зависеть вид выбираемого изделия. Существует три основных варианта:

Настольные. Это небольшие конструкции, которые могут делаться различных форм и оформляться миниатюрными элементами. Пламя в них находится за специальным защитным экраном, что исключает возможность случайного получения ожога и образования очага возгорания. Настольные изделия выполняют только декоративную функцию и абсолютно не обогревают комнату.

Декоративные настольные биокамины безопасны в использовании

Настенные. Эти биокамины мастерятся из стекла либо металла. Их длина может достигать 1 метра, что сделает устройство довольно тяжёлым. Из-за этого нужно предусматривать специальные крепежи для поддержания увесистой конструкции.

Настенные биокамины подойдут для любого богатого и статусного помещения

Напольные. Это самый красивый и часто используемый вид биокамина. Свою популярность он получил благодаря схожести с настоящими деревянными изделиями. Напольные устройства могут монтироваться в стену или нишу либо располагаться в углу комнаты.

Напольный – самый распространенный вид биокамина

Преимущества и недостатки

Сделанный своими руками экокамин, как и любое другое устройство, имеет свои положительные и отрицательные стороны. Первых значительно больше, поэтому можно смело выбирать вид и начинать его монтаж. При этом не стоит забывать о недостатках, так как они могут сильно повлиять на комфорт в помещении и создать его владельцам дополнительные неудобства.

К преимуществам биокаминов можно отнести такие:

Простота конструкции. Изделие не требует дорогостоящего дополнительного оборудования, прокладывания дымохода и вентиляции. Кроме этого, установка выполняется без согласования с различными инстанциями и соседями.

Лёгкость конструкции. Как правило, даже самые габаритные модели редко весят более 100 кг. Эта особенность позволяет упростить процесс транспортировки и монтажа.

Безопасность

При соблюдении простейших мер предосторожности риск получения какой-либо травмы или возникновения пожара сводится к минимуму. Экологичность

Во время работы декоративное устройство не выделяет вредных для организма человека веществ и не загрязняет атмосферу

Экологичность. Во время работы декоративное устройство не выделяет вредных для организма человека веществ и не загрязняет атмосферу

Кроме этого, в процессе эксплуатации не образуется дым или сажа.

Простота обслуживания. Управлять биокамином сможет даже ребёнок. Для этого не нужно знать особенностей конструкции, а достаточно просто изучить предоставленную инструкцию.

Дополнительное увлажнение воздуха. Эта полезная функция основывается на выделении углекислого газа и водяного пара.

К отрицательным характеристикам относят:

  1. Малое количество выделяемого тепла. Даже самые мощные и габаритные изделия не способны обогреть помещение, в котором они установлены.
  2. Необходимость частого проветривания комнаты и обустройство хорошей вентиляции.
  3. Высокая стоимость устройства.

Биотопливо для каминов

Горючее для биокаминов по своим энергетическим характеристикам не уступает менее экологичным материалам, таким, как биогаз и биодизель. Первый является продуктом аналогичным природному газу. Получают его после переработки различных мусорных отходов, а не добывают естественным путем из земных глубин. Часто используется для создания тепловой и механической энергии. Биодизель изготавливается из растительного масла и применяется для заправки автомобилей и прочих промышленных целей.

Для заправки биокаминов в основном используют биоэтанол. Для него характерна бесцветность и легкая воспламеняемость. В процессе изготовления горючего материала участвует денатурированный этанол, который получают на основе обычного спирта.

В процентном соотношении состав топлива для биокаминов выглядит следующим образом:

  • этиловый спирт — 95%;
  • вода — 4%;
  • растворитель метилэтиклетон — 0,5%;
  • присадки для запаха и цвета — 0,5%;
  • денатурирующий битрекс — 0,01%.

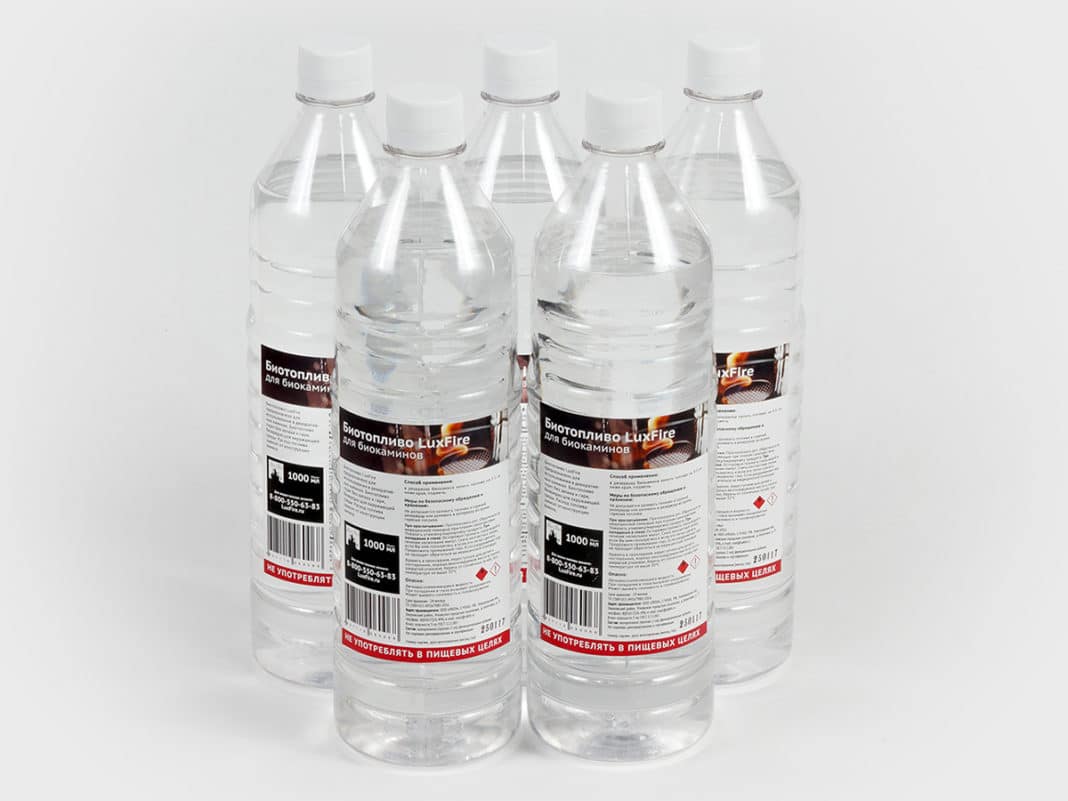

Как выглядит топливо для биокамина

В чистом виде этанол после сгорания не издает запаха, но некоторые производители подмешивают к каминным жидкостям отдушки. В процессе сгорания топлива в комнате может пахнуть розмарином, кофе, хвоей, березовыми дровами и т.д. Однако при использовании горючего с ароматизаторами нужно позаботиться о хорошей вентиляции.

Некоторые изготовители предлагают биоэтанол в сочетании с морской солью. В момент горения она издает легкое потрескивание, похожее на звуки от настоящих поленьев. Оранжевый цвет языков пламени получается за счет особых присадок, добавленных в топливо.

При горении биоэтанола образуются красивые и ровные языки пламени, которое смотрятся, как живой огонь. Коэффициент полезного действия таких каинов составляет не менее 95%. Этого вполне достаточно, чтобы полностью обогреть небольшое помещение. Таким образом, биокамин будет выполнять не только декоративную роль, но и отопительную.

Состав и особенности биотоплива

Часть «био» в слове «биотопливо» поясняет, что для изготовления этого вещества используется только натуральное возобновляемое сырье. Поэтому оно полностью экологично и биоразлагаемо.

Основными компонентами, использующимися для производства такого топлива, являются травянистые и зерновые культуры, содержащие большие количества крахмала и сахара. Так, лучшим сырьем считаются кукуруза и тростник.


В продаже можно найти биотопливо различных марок. Предпочтение следует отдавать сертифицированной продукции, иначе можно столкнуться с серьезными неприятностями

Из них производят биоэтанол или разновидность спирта. Это бесцветная жидкость, она не имеет никакого запаха. При необходимости им можно заменять бензин, правда, стоимость такого заменителя намного выше. При горении чистый биоэтанол разлагается на воду в виде паров и углекислый газ.

Таким образом удается даже увлажнять воздух в помещении, где установлен биокамин. Горит вещество с образованием синего «газового» пламени.

Это чисто эстетический недостаток, который мешает все же наслаждаться видом открытого огня. Традиционный камин дает пламя желто-оранжевого цвета, что является своеобразным эталоном. Для устранения этого недостатка в биотопливо вводятся добавки, изменяющие цвет пламени.

Таким образом традиционный состав горючей жидкости такой:

  • биоэтанол – около 95%;
  • метилэтилкетон, денатурирующее вещество – порядка 1%;
  • дистиллированная вода – около 4%.

Помимо этого в состав топлива добавляют кристаллический битрекс. Этот порошок имеет чрезвычайно горький вкус и предназначен для предотвращения употребления спиртового биотоплива в качестве алкоголя. Выпускается биотопливо разных марок, состав его может несколько варьироваться, но в целом не меняется. Понятно, что стоимость такого горючего достаточно велика.


Использовать для биокаминов самодельное топливо не рекомендуется, но если все же решились попробовать, для его изготовления нужно брать только бензин высокой очистки “Калоша”

Расход топлива зависит от количества горелок и мощности биокамина. В среднем на 2-3 часовую работу отопительного блока с мощностью порядка 4 кВт в час уходит около литра горючей жидкости. В целом эксплуатация биокамина получается достаточно затратной, поэтому домашние умельцы стараются найти более дешевый аналог топлива. Такой вариант есть и он жизнеспособен.

Чтобы не случилось неприятности, нужно приобретать для самодельного топлива только высококачественные компоненты. Не нужно забывать, что биокамин не имеет дымоотвода, и все продукты сгорания немедленно попадают непосредственно в комнату.

Если в составе горючего будут присутствовать токсичные вещества, а это не редкость для низкокачественных спиртосодержащих составов, они окажутся в помещении. Это грозит самыми неприятными последствиями. Рекомендуем ознакомиться с лучшими марками биотоплива.

Поэтому не рекомендуется изготавливать топливо для биокамина самостоятельно. Однако, если очень хочется поэкспериментировать, самый безопасный рецепт такой. Берется чистый медицинский спирт. Его нужно приобрести в аптеке.

Для окрашивания пламени в него добавляют бензин высшей степени очистки, который используют для заправки зажигалок («Калоша»).

Заправку топливного бака нужно проводить очень осторожно. Если жидкость пролилась, нужно сразу же вытереть ее сухой тряпкой, иначе возможно произвольное возгорание. Жидкости отмеряются и смешиваются

Спирт должен присутствовать в объеме от 90 до 94% от общего количества топлива, на долю бензина может приходиться от 6 до 10%. Оптимальная пропорция определяется опытным путем, но выходить за рамки рекомендуемых значений не стоит. Детальная инструкция по изготовлению и использованию биотоплива приведена здесь

Жидкости отмеряются и смешиваются. Спирт должен присутствовать в объеме от 90 до 94% от общего количества топлива, на долю бензина может приходиться от 6 до 10%. Оптимальная пропорция определяется опытным путем, но выходить за рамки рекомендуемых значений не стоит. Детальная инструкция по изготовлению и использованию биотоплива приведена здесь.

Важно помнить, что полученное топливо не подлежит хранению, поскольку смесь бензина и спирта будет расслаиваться. Ее следует готовить перед употреблением и хорошенько взбалтывать для лучшего перемешивания

Декоративное оформление биокамина

Большое значение придается и декоративному оформлению биокамина, ведь это не буржуйка для гаража, а предмет интерьера квартиры, который может стать центральным ее элементом. Для того чтобы изготовить красивое обрамление потребуется какой-то огнеупорный материал. Зачастую выбирают для этой цели листы огнеупорного стекла, которое не только оградит от языков пламени, но и позволит любоваться ими беспрепятственно. Панель вокруг огня можно инкрустировать разноцветными камешками, которые нужно приклеить или просто хаотично разбросать.

Прекрасный декор для биокамина – морские камешки

Еще нам понадобится столик, тумба или декоративная подставка, на которой мы расположим биокамин.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
