Как сделать бетономешалку: ручную и электрическую, простую и сложную

Принудительный замес: детали и узлы

Описанная выше конструкция позволяет довольно стремительно и с применимым качеством залить фундамент под дачный домик либо сарайчик. Если же вы затеваете строительство покапитальнее, вам будет нужно принудительная бетономешалка. Они также доступны для самостоятельного производства, есть конструкции поординарнее и посложнее. Разглядим для начала отдельные узлы.

Бадья

Цилиндрическая бадья для механической либо комбинированной мешалки – это, вообщем говоря, нехорошо. Раствор в углах не перемешается как надо, либо придется очень длительно крутить, натуживаясь либо расходуя электроэнергию. Исключение – бетономешалка с вращающейся горизонтальной бадьей и гребенчатыми миксерами, описанная ниже.

Бадью из бочки, самую доступную, следует хоть малость скруглить: надрезать сваркой и переварить в «яйцо» либо «грушу», как показано на рисунке. Для маленьких порций раствора хорошая бадья выходит из 2-ух тазиков; покрытых цинком либо эмалированных – все равно. Если мешалка применяется от варианта к случаю, пойдут и пластмассовые, скрепленные по ободу изогнутой корытцем железной лентой, стянутой болтом. Днище 1-го из тазиков вырезается, и такая бадья может быть только наклоняемой: боковой выгруз устроить нереально.

Горловину наклоняемой бадьи с верхним выгрузом нужно в любом случае подкрепить поперечной планкой; лучше – 2-мя, вваренными накрест.

Привод

• Маховик от авто мотора, подойдет старенькый от хоть какой легковушки.
• Шестерня-бендинг (которой стартер подключается к маховику) оттуда же.
• Ступица колеса от такого же автомобиля.

Как смотрится таковой привод в сборе, видно на рисунке справа. Ось, на которой крутится маховик и бадья совместно с ним, коренным концом заходит в муфту с шарикоподшипником качения №208, находящуюся снутри ступицы.

Это один вариант; 2-ой – приварить ступицу к маховику, а к ступице болтами прикрепить за днище бадью. В таком случае подшипниковая муфта крепится к маховику, и нужна 2-ая муфта на подкреплении горловины бадьи. На подшипник верхней муфты при наклоняемой бадье с верхним выгрузом всегда будет попадать раствор, потому такое решение оправдано только при горизонтальной бадье с боковым выгрузом и глухими днищами.

Если найдется механический редуктор с необходимым передаточным отношением, отлично – довольно подсоединить его к оси. Для наклонной бадьи лучше прямой редуктор; для горизонтальной – угловой, но здесь уж дело мастера опасается, смотрите сами, как вам удобнее будет.

Скорость вращения бадьи – 30-50 об/мин. При большей скорости раствор начнет разбрызгиваться, а при наименьшей плохо перемешается. Для обеспечения подходящей скорости зубчатую передачу по мере надобности дополняют ременной, как показано на том же рисунке.

Мощность мотора берут из расчета 20 Вт/л для наклонной вращающейся бадьи, 15 Вт/л для горизонтальной вращающейся и 12 Вт/л для недвижной бадьи и миксера, вращающегося на оси. Обозначенная мощность – малая; большая, очевидно, не повредит. Объем относится к объему раствора обыкновенной вязкости, а не всему объему бадьи. Другими словами, если у вас есть движок на 1,2 кВт, то в бадью из 200 л бочки можно будет загружать всего 60 л раствора обыденного, и 45 л сухого на стяжку. Потому при выборе посудины для бадьи за объемом гнаться не следует, необходимо до этого обусловиться с мотором и идти от него.

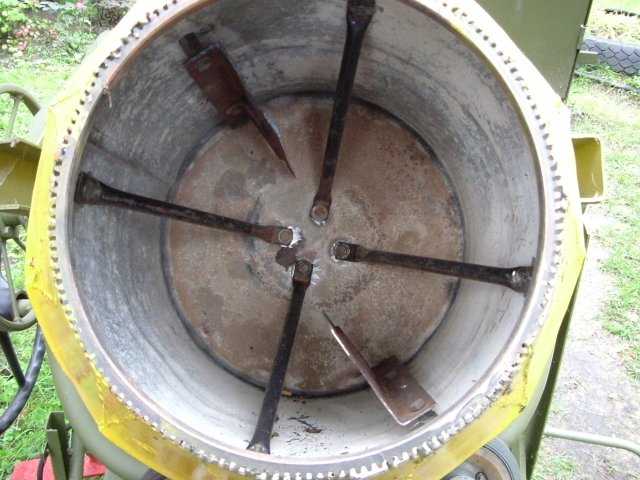

Миксер

Конструкция миксера для самодельной мешалки особенного значения не имеет. Его конструкция принципиальна для промышленных мешалок огромного объема. А вот размещение имеет значение.

В самодельных мешалках, в особенности с бадьей из бочки, миксер лучше приваривать к оси: знакопеременные нагрузки на тонкостенный сосуд не пойдут на пользу его долговечности. Исключение – во всем, не считая трудности производства, хороший гребенчатый миксер.

Принципы смешивания бетона

Всего существуют несколько вариантов замешивания строительного раствора в бетоносмесителе. А именно:

• Гравитационный способ.
• Принудительно-механический.
• Принудительно-вибрационный.
• Комбинированный гравитационно-механический.

Иногда мастера размешивают раствор дрелью с насадкой миксера в ведре. Этот вариант несколько лучше, но имеет свои очень серьезные недостатки. В первую очередь, дрель не рассчитана на продолжительную беспрерывную работу, со всеми вытекающими последствиями. Кроме того, технология такого вида замешивания требует постоянного вращения и перемещения инструмента в смеси. Это ненадежно, сложно и утомительно.

Гравитационное перемешивание

При гравитационном способе бадья с раствором расшатывается или переваливается, а раствор сам себя перемешивает. То есть, компоненты самостоятельно перемещаются в ёмкости под воздействием силы тяжести. Качество готовой продукции не очень хорошее и большого объема трудно достичь. Тем не менее многие мастера в бытовых условиях этот вариант смешивания применяют.

Достоинством этого вида смешивания является простота конструкции бетономешалки. Поэтому устройства такого типа часто создаются в гаражах, дачах и на мелких предприятиях.

Принудительно-механический

Принудительно-механический способ является самым простым и распространенным. Его отличительная черта — это неподвижно стоящая ёмкость. Компоненты чаще всего замешиваются механическим приводом в барабане. Барабан может иметь горизонтальное или вертикальное расположение. Суть этого способа наглядно раскрывается на примере использования дрели в ведре.

При ограниченных объемах этот способ может быть оправданным, но имеет свои особенности:

• Возле стен ёмкости в большинстве случаев проявляются необработанные зоны.
• Раствор может быть агрессивным, поэтому взаимодействующие со смесью узлы прибора должны быть герметично спрятаны. Это усложняет конструкцию и требует дополнительного внимания.
• Если наполнитель раствора средне- и крупнозернистый, то по данной методике сложно перемешать компоненты.

Комбинированный вид смешивания

Многие сделанные самодельные бетономешалки своими руками используют комбинированный способ. Он одновременно объединяет в себе предыдущие два способа и имеет ряд преимуществ:

• Нет необходимости в плотной герметизации узлов вращения, поскольку нет контакта с раствором. Барабан сверху не закрыт.
• Детали конструкций этого типа служат дольше, поскольку механизм надежен и прост.
• Состав компонента может быть любым, вплоть до гравия, щебенки, керамзита и так далее.

Вибрационный способ

В последнее время набирает популярность вибрационный способ приготовления бетона. Этот метод позволяет качественно перемешивать большие объемы смеси и его применяют в случаях, когда надо изготовить железобетонную деталь с отличными и точными эксплуатационными параметрами.

В принципе, вибрационное смешивание может практически идеально перемешать компоненты. Единственное ограничение — это приготовление «тяжелого» раствора. Для использования этого вида перемешивания, требуются значительные энергозатраты. Примерно на двадцать литров смеси нужна мощность вибратора в 1,3 киловатта. В бытовых условиях вместо привода и редуктора используют очень мощный перфоратор. Прижимать патрон нет необходимости, а вибрации должны быть независимыми.

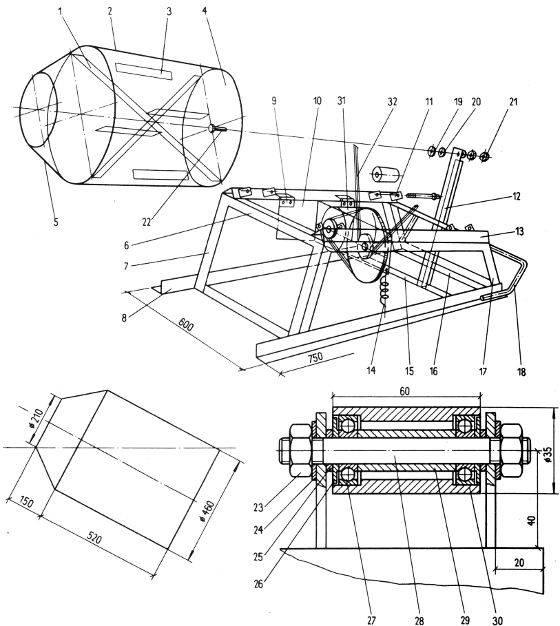

Типы, схемы, чертежи бетономешалок

Аренда самозагружающейся бетономешалки, автомиксера или оформление заказа на бетон с завода сильно бьёт по семейному бюджету. Вырисовывается высокая цена бетона и объёмы, которые за «раз не выработать». Если оформляется заказ на объём, то он должен соответствовать вместимости бетономешалки.

Место строительства на участке может находиться внутри плотной, жилой застройки и тяжёлой технике просто не проехать. Подобная самодельная бетономешалка решает проблемы тех, кто работает с раствором регулярно.

Модификации бетономешалок

По способу получения растворов, бетономешалки разделяют на гравитационные и принудительные.

Игрушка для настоящих мужчин, можно порулить, получить раствор, залить фундамент дома

С гравитацией всё понятно, здесь используется собственный вес (сила тяжести) и сила притяжения, заставляющие компоненты переваливаться и перемешиваться. На внутренних стенках наварены лопасти, дополнительно помогающие перемешиванию.

Электрический привод выручает, когда есть другая работа

Простота конструкции, небольшое потребление электроэнергии при эксплуатации можно отнести к достоинствам этих смесителей. О качественном бетоне, полученном в данных агрегатах, можно только мечтать, если надо сделать тротуарную плитку, шлакоблоки или опорные конструкции. Залить фундамент, сделать отмостки из этого бетона можно.

При интенсивном использовании они окупаются за пару недель.

• Для наглядности изучения бетономешалки, работающей по принципу принудительного действия, на фото представлен миксер. Их способы получения растворов аналогичны. Внутри ёмкости подобной бетономешалки  зафиксированной неподвижно, вращаются лопасти на валу.
• Производительность бетономешалок данного принципа работы в несколько раз больше, чем у гравитационных модификаций и качество растворов лучше.

Самодельная бетономешалка из домашней мастерской

Принудительная бетономешалка своими руками: чертежи и конструктивные особенности при её сборке необходимо учитывать в каждом конкретном случае. Понятно, что самодельная бетономешалка обходится владельцам значительно дешевле.

По внешнему виду и дизайну домашние изделия будут уступать заводским агрегатам, но они позволяют решить проблему получения бетона необходимого качества в домашних условиях.

Она может быть такой

Вычертите схему бетоносмесителя принудительного перемешивания и определитесь с комплектующим оборудованием, инструментами.

Реализованная конструкция на практике

Чертеж бетоносмесителя принудительного действия даёт полную картину о размерах агрегата, а спецификация о комплектующих узлах и деталях.

Разобравшись с чертежами и схемами, можно приступать к закупкам необходимых составляющих, или что-то найти в домашней мастерской под названием «гараж».

Комплектующие узлы и детали Инструменты Ёмкость круглая, диаметром 1,2м и высотой 1,4м Сварочный аппарат 2 вала с шаровой конструкцией. Шары необходимо приобретать D=50 мм, заводские, калёные. Они не будут деформироваться при эксплуатации Болгарка Шкивы на редуктор лучше брать на 3 ремня С-профиль. Можно и на один В-профиль, но есть вероятность, что он будет соскальзывать во время работы Дрель Обойма на подшипники D = 140 мм в количестве 2-х штук Ключи Редуктор можно найти в гараже. Если он сверху будет ржавый, то ничего страшного. Необходимо провести ревизию его внутренностей

Важно, чтобы валы были с чёткими «зубцами» и неизношенными подшипниками Отвёртки Электродвигатель на 3 кВт, можно и на 2,2 кВт, только при полной загрузке самодельный агрегат с принудительным действием будет «пробуксовывать» из-за недостаточной мощности двигателя Пассатижи Муфта

Лопасти из рессоры, труба

Металлические уголки

Швеллер

Особых сложностей в конструкции бетономешалок нет. Домашние умельцы, которые давно перешли в разряд мастеров, могут рекомендовать оптимальные заменители большинству деталям, изготовленным на заводе.

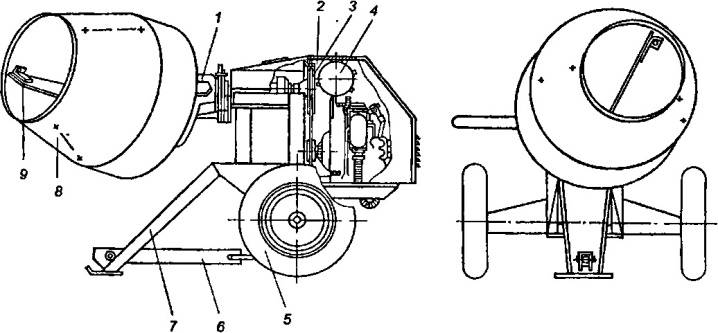

Устройство бетономешалки бытовой и классификация смесителей

Агрегаты, предназначенные для перемешивания бетонных растворов, предлагаются предприятиям и изготавливаются домашними умельцами в различных вариантах. Рассмотрим конструкцию мешалки, которая состоит из следующих узлов:

• металлической рамы или станины, объединяющей узлы в единую конструкцию. Рама воспринимает динамические и статические нагрузки, обеспечивая устойчивость оборудования. Для тяжелых агрегатов станина стационарная, а для малогабаритных смесителей оснащается колесами, облегчающими транспортировку. Для изготовления металлической рамы можно использовать уголок или стальной профиль другого сечения;
• рабочего органа, предназначенного для повышения однородности замеса. Активатор, контактирующий с перемешиваемым раствором, воздействует на компоненты смеси. В результате бетонный раствор приобретает однородную консистенцию. В качестве перемешивающих органов используют лопатки сложной конфигурации, специальные лопасти, шнеки и другие разновидности активаторов;
• резервуара, в котором перемешивается бетон. Такая емкость называется бочкой и может изготавливаться из различных материалов. Для самостоятельного изготовления рабочей емкости можно использовать утратившие актуальность и работоспособность бытовые устройства – начиная от стиральных машин и заканчивая металлическими бочками. Используемые емкости отличаются размерами и объемом, влияющими на производительность;
• разгрузочного устройства, облегчающего и ускоряющего слив подготовленного раствора. Конструкция сливного механизма определяется компоновкой бетоносмесителя, конструкцией и габаритами бочки, а также массой бетонного раствора. Применяются различные технические решения для облегчения процесса разгрузки;
• приводной станции. В качестве движущего агрегата используют электрический двигатель. Передача крутящего момента от электромотора может осуществляться через понижающий редуктор или ременную передачу. Передаточное отношение и мощность трансмиссии должны обеспечивать возможность беспрепятственного вращения тяжелой емкости, наполненной раствором.

Бетоносмеситель отличается не только вариантом конструктивного исполнения, но и способами смешивания. По принципу работы растворосмесители делятся на следующие виды:

• гравитационные. Отличительная черта данных механизмов — наличие вращающейся емкости и неподвижного винтового активатора. Перемешиваемая цементная смесь под влиянием гравитации без приложения усилий падает на винтовую ось. Равномерное смешивание ингредиентов обеспечивается в результате воздействия лопаток, приваренных внутри вращающегося резервуара. Гравитационный способ перемешивания позволяет приготовить бетон с требуемой степенью подвижности;
• принудительные. Они смешивают цементный раствор внутри стационарно закрепленного резервуара за счет воздействия подвижных элементов. Эксплуатационные характеристики и однородность рабочего раствора, приготовленного в таких мешалках значительно выше, если сравнивать с гравитационными агрегатами. Принудительный принцип смешивания в частном домостроении применяется редко. Он актуален в бетоносмесителях, предназначенных для промышленного использования.

Гравитационные бетономешалки 120л

По продолжительности работы мешалки делятся на следующие разновидности:

• периодического действия, применяемые для частного использования. Они комплектуются электродвигателем небольшой мощности;
• постоянного функционирования. Они применяются для промышленных целей и оснащены мощным электрическим приводом.

Остановимся более детально на конструкции устройств, самостоятельное изготовление которых довольно простое.

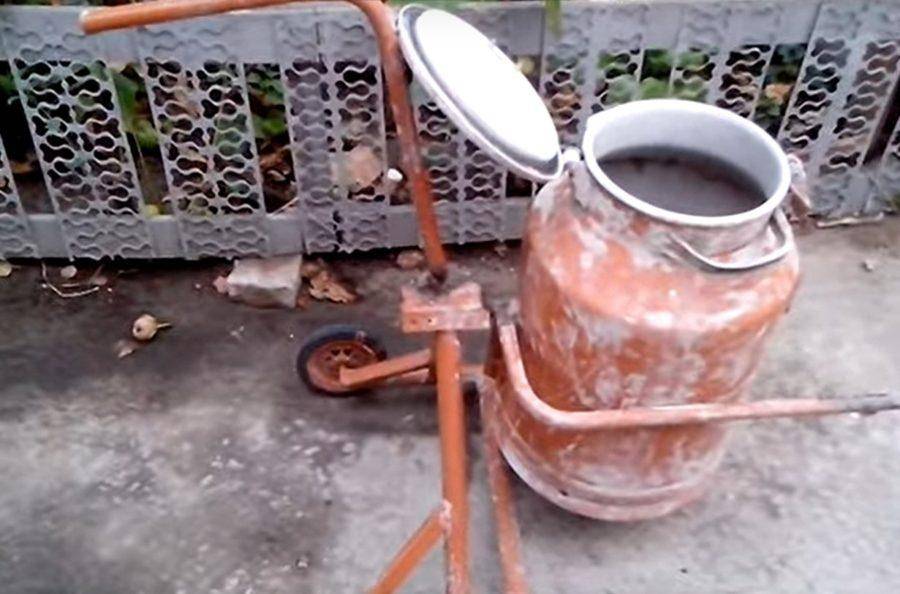

Из фляги

В домашних условиях можно за пять минут сделать своими руками бетономешалку из молочной фляги (бидона) и кусков металлических труб. Достоинство такого способа в том, что емкость уже оснащена плотной крышкой, а значит, продумывать этот элемент конструкции не потребуется.

Сначала нужно сделать станину, на которой устанавливается фляга. Это может быть рама из металлических уголков или труб либо из прочных деревянных брусков. Если нужно, чтобы бидон находился в наклонном положении, для него можно изготовить раму с углом в 20-30° по отношению к горизонту.

Далее подготавливают трубу-ось, на которой будет вращаться емкость и выгибают ручку. К станине приваривают сверху две сантехнические муфты, внутренний диаметр которых немного больше внешнего диаметра ручки.

Теперь нужно найти центр тяжести бидона. Для этого его помещают на трубу или другой узкий предмет и передвигают вперед/назад до тех пор, пока он не будет уравновешен. В этом месте делают отверстия и пропускают трубу с ручкой.

Теперь флягу прикрепляют к трубе. Для этой цели используют сварку. Может возникнуть проблема: обычно емкости выполнены из алюминия, а ось – из стали. Решением станет холодная сварка. Другой вариант – приварить к ручке пластины, а их клепками закрепить на бидоне.

Далее емкость с ручкой устанавливают на станину, пропустив трубу через муфты. С каждой стороны от муфты приваривают гайки, чтобы ось не двигалась в разные стороны во время работы.

Вместо бидона можно использовать небольшую бочку с толстыми стенами. В этом случае не будет проблем со сваркой ручки, но потребуется изготовить крышку и придумать, как ее крепить на емкость.

Бетономешалка из молочной фляги позволяет одновременно приготовить 2-3 ведра бетонного раствора. Это удобно для проведения строительных работ в домашних условиях. Кроме того, она имеет небольшие размеры, достаточно легкая, поэтому ее удобно транспортировать при необходимости.

В домашних условиях изготовить ручную мини бетономешалку на 1 куб можно из 200-литровой бочки или молочной фляги. Делать конструкцию на больший объем раствора не рекомендуется, потому что перемешивать и выгружать готовый продукт будет гораздо сложнее. Еще одно интересное решение – бетономешалка на базе старой активаторной стиральной машины. Она работает и замешивает раствор автоматически под действием двигателя, а в качестве емкости используется бак машины или металлическая бочка. Любое из трех предложенных решений позволит сберечь силы и ускорить процесс строительства, а также сэкономит деньги, потому что хорошая заводская бетономешалка стоит не менее 4-6 тысяч.

Сферы использования бетоносмесителей

Принудительная система бетономешалок способна изготовить разнообразные виды растворов, их используют при выполнении широкого спектра ремонтных работ. Преимущественно устройства эксплуатируют для следующего спектра строительных задач:

• приготовление раствора для постройки каминов и печей, обладающего огнеупорными характеристиками;
• для замешивания простейших растворов для отделочных работ – например, штукатурки;
• смешивание компонентов для укрепления бетонных конструкций;
• растворы, применяемые в сфере химического, литейного или металлургического производства.

Независимо от плотности замешиваемого раствора, бетономешалка принудительного действия одинаково эффективно справляется как с жидкими, так и с неподвижными смесями.

Выбор конструкции мешалки

Для заливки бетонов и приготовления цементных растворов различных марок применяются следующие виды механизированных смесителей:

• принудительного действия — шнековые и лопастные;
• гравитационные;
• вибрационные.

Бетономешалка принудительного (слева) и гравитационного действия (справа)

Обычно домашние умельцы изготавливают гравитационные и принудительные модели бетоносмесителей – под них проще набрать комплектующие и материалы, имеющиеся в хозяйстве. Разберем подробнее каждую конструкцию.

Смесители принудительного действия

Принцип работы этой строительной машины напоминает приготовление раствора дрелью с насадкой – миксером. Перемешивание происходит с помощью лопастей либо шнека, установленного внутри неподвижной цилиндрической емкости. Привод – редукторный, цепной или ременной от электрического мотора мощностью 500 Вт и более (зависит от размеров емкости).

Принцип принудительного смешивания — корпус остается неподвижным, вращаются только лопасти

Конструкции принудительных бетономешалок могут отличаться по ряду признаков:

• положение бадьи – вертикальное либо горизонтальное;
• мобильность – стационарные установки (перемещаются краном или волоком) или передвижные модели на колесах;
• способ выгрузки – через открывающийся лючок либо переворачивание горизонтальной бадьи, закрепленной на шарнирах;
• порядок работы – циклический или непрерывный.

Главное достоинство принудительной бетономешалки – получение однородного качественного раствора. Недостатки:

• сложность изготовления – корпус и рабочую часть необходимо четко подогнать друг к другу, чтобы по углам емкости не оставалось мертвых зон, куда не достают лопасти;
• приготовление бетонов затруднено — между стенками бадьи и лопастями застревают крупные и средние камушки;
• подшипники самодельной мешалки надо защитить от проникновения воды, песка и цемента.

Вывод: установка отлично подойдет для выполнения штукатурных, отделочных и кладочных работ, особенно с применением сухих смесей. Также допустимо готовить бетон с наполнителем мелкой фракции – гравием, мраморной крошкой и так далее.

Машины гравитационного типа

Простейшая ручная бетономешалка, использующая принцип естественного перемешивания, изображена на фото. Если в домашнем хозяйстве отыщется железная бочка 200 л и обрезки металлопроката, такая самодельная конструкция обойдется практически бесплатно – из деталей придется купить только подшипники.

Классический бетоносмеситель с грушевидной бадьей использует комбинированный принудительно-гравитационный принцип. Изнутри емкости приварены лопасти хитрой формы, пропускающие бетонную смесь вдоль стенок, но захватывающие раствор ближе к центру. «Груша» вращается электрическим двигателем, бетон выгружается путем наклона рабочего барабана.

Чем хороши подобные конструкции:

• мешалка годится для приготовления любых растворов;
• простота изготовления — шарнирные элементы вынесены за пределы емкости и не нуждаются в герметизации;
• «грушу» и привод можно разместить на стационарном либо передвижном каркасе, оборудованном колесами и даже прицепным устройством для легкового автомобиля.

Традиционные бетономешалки уступают принудительным по скорости приготовления и однородности раствора, зато выигрывают в простоте конструкции и универсальности. Для домашнего пользования больше подходят именно гравитационные модели. Пример такой самоделки с мотором от стиральной машины показан на видео:

Механические смесители

Самодельная бетономешалка своими руками механического типа внешне очень похожа на гравитационную. Главное различие находится у нее внутри.

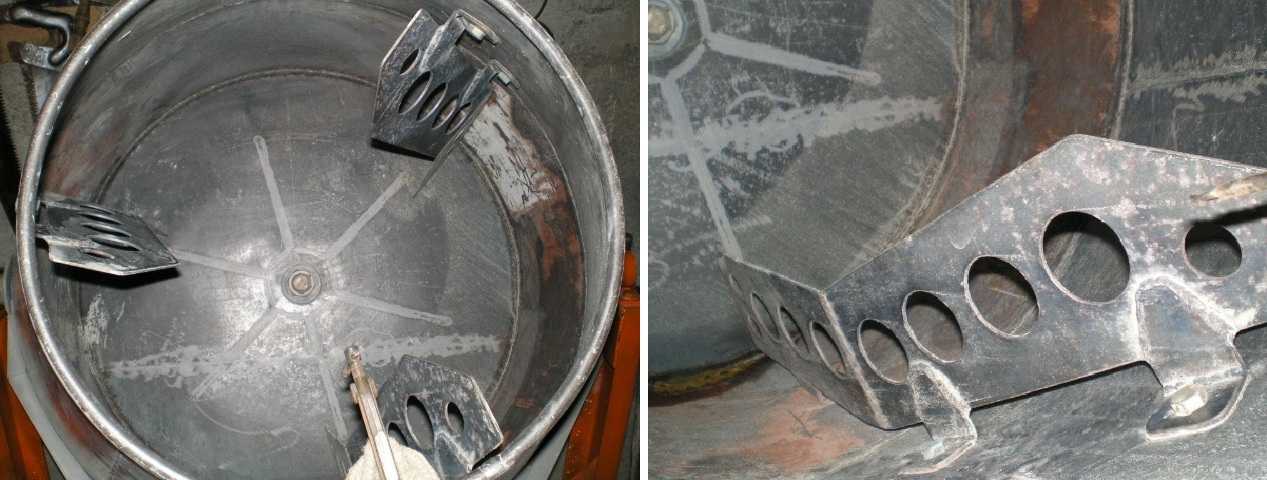

Это направляющие и рассекающие лопасти, приваренные к внутренним стенкам емкости. Они направляют падение переворачиваемых пластов, рассекая их при этом на отдельные части.

В этом случае сметь будет получаться более качественной и за более короткое время. Наличие лопастей изменяет сам принцип гравитационного перемешивания. Поэтому рабочую емкость можно располагать не только горизонтально, но и под углом, что позволяет более рационально использовать объем бетономешалки и делает работу более удобной.

Схематическое изображение механического бетоносмесителя.

Кроме этого, рабочая емкость, установленная под углом к горизонту, уже не требует наличия закрывающейся герметичной крышки, а вываливание готовой смеси можно осуществлять через постоянно открытое отверстие, переворачивая саму рабочую емкость.

Изготовление рабочей емкости

В качестве рабочей емкости можно также использовать стальную бочку, к внутренним стенками которой следует приварить стальные лопасти под углом 30-35 градусов. Высота лопастей должна быть равна четверти диаметра бочки. Возможен вариант приварки лопастей к вращающему валу, проходящему внутри.

Более сложным вариантом будет изготовление емкости собственной конструкции, этакой самоделки. Для этого понадобится отрезок стальной тонкостенной трубы с толщиной стенки 2,5-3,5 мм, диаметром не менее 800 мм и длиной не менее метра.

Опорную раму лучше всего изготовить из стальных профильных труб.

Одну сторону трубы заваривают стальным кругом. С другой стороны вырезают 4-6 треугольных сегментов, которые подгибают к середине и сваривают между собой. В итоге получается емкость, напоминающая грушу. Внутри груши приваривают лопасти, а по центру, с внешней стороны днища, — стальную ось для последующего закрепления приводного шкива.

Они менее подвержены изгибу, чем уголок, и имеют относительно небольшой вес. В конструкции рамы следует предусмотреть установку опорных колес, на которых будет лежать емкость, и площадку для установки электродвигателя.

Сама рама должна состоять из двух частей:

1. опорной, на которой будет держаться вся конструкция;
2. поворотной, на которую будет опираться рабочая емкость.

Опорная рама с ручкой и колесиками.

Опорная и поворотная части рамы соединяются между собой через короткие валы, закрепленные в подшипниках или втулках.

К одному из валов нужно приварить поперечную ручку для возможности наклона поворотной части рамы, а вместе с ней и рабочей емкости, которая будет лежать на раме, опираясь на колесики.

Привод механической бетономешалки

Привод для вращения миксера в устройствах такого типа встречается крайне редко и только при маленьком объеме рабочей емкости. Обычно для вращения используют электродвигатель, соединенный с миксером через ременную передачу.

Еще лучше соединять электропривод через редуктор, но сделанная своими руками бетономешалка в этом случае окажется слишком дорогой с точки зрения необходимых компонентов. В заводских конструкциях можно увидеть зубчатую передачу от двигателя, установленного сбоку от емкости, в месте наибольшего диаметра, но при самостоятельном изготовлении такое решение выполнимо только теоретически.

Изготовление вертикальной конструкции

Покупка готового агрегата — удовольствие дорогое, поэтому стремление сэкономить, сделав бетономешалку собственными руками, вполне понятно. Но прежде чем приступить к работе, следует учесть некоторые моменты:

1. Подобный шаг даст экономическую выгоду лишь в том случае, когда под рукой есть все необходимые исходные элементы конструкции и инструменты для их обработки. В противном случае, закупка нужных деталей обойдется дороже, чем приобретение готового изделия.
2. Мастер должен иметь определенный опыт работы со сварочным аппаратом и болгаркой, разбираться в основах электротехники.
3. Изготовление бетономешалки нерентабельно, если она понадобится всего один раз. Не подойдет она и для профессионального использования — в первом случае целесообразно взять устройство в аренду, во втором — приобрести агрегат заводского производства.

Если решение принято, то для начала предстоит запастись деталями:

• бочкой нужного объема (например, в 200л);
• валом с лопастями;
• двигателем (на 4 кВт);
• приводом;
• редуктором;
• элементами для сборки пульта управления.

Из инструментов понадобятся сварочный аппарат, болгарка и дрель.

Подготовка резервуара

Цилиндрическая форма бочки не совсем удобна для замеса, поскольку в месте стыковки боков и днища образуется «мертвая зона». Кроме того, при попытке выгрузить смесь значительная ее часть будет оставаться в резервуаре. Бочку рекомендуется немного модернизировать, придав ей форму чаши: для этого срезаются верх и низ, затем в нижней части делаются клиновидные вырезы, края которых свариваются. Диаметр дна уменьшается на нужную величину и приваривается заново.

Не следует забывать, что выгрузка смеси будет выполняться снизу, поэтому необходимо позаботиться о создании люка в днище. Проще всего придать ему вид отодвигающейся заслонки, чтобы она более плотно прилегала к днищу. Можно дополнить конструкцию резиновыми накладками.

Рама, привод и лопасти

Для изготовления рамы потребуются 4 уголка, которые привариваются к барабану. На этот элемент конструкции будет приходиться вес самого агрегата плюс вес содержимого. Считается, что при емкости в 60 литров раме предстоит выдерживать весовые нагрузки в 200 кг. Исходя из этого, следует взять уголки достаточной толщины. Соединение деталей рамы с барабаном желательно выполнять сваркой.

Самый простой вариант расположения двигателя (привода) — вверху, над емкостью. Иногда его приваривают к верхнему срезу емкости (предварительно усилив его), иногда к вертикальному элементу рамы достаточной высоты. Передачу крутящего момента с вала электродвигателя на вал бетономешалки обеспечит ременная или цепная передача.

Также следует правильно рассчитать размер лопастей: он должен быть таким, чтобы между их краями и стенками резервуара был минимальный зазор. Лопасти не должны тереться о внутреннюю поверхность бочки. Необходимо рассчитать их оптимальную толщину: если она слишком мала, лопасти быстро погнутся, а при чрезмерной толщине возрастет вес конструкции и потребуется двигатель большей мощности.

Самостоятельное изготовление ручной бетономешалки

Бетономешалка по типу принудительного действия – это классика представленного устройства, которая может немного видоизмениться в зависимости от необходимости в использовании. Для изготовления предлагается инструкция.

Основы устройства

Для начала следует разобрать основные узлы бетономешалки. Здесь выделяют следующие обязательные детали:

• Емкость – ручная бетономешалка своими руками может использовать для изготовления любые емкости: бидоны, бочки и специально предварительно приготовленные основы. Подручные средства будут заменять привычный взгляду ковш.
• Рама или каркас – опора для удерживания самой емкости и механизм, приводящий ее в действие. К опоре прикручивается или приваривается ручка, если бетономешалку своими руками изготавливают механическую, или специальный электрический привод, запускающий емкость на продолжительное время перемешивания смеси.

Главный элемент конструкции

Сам привод – электрическая бетономешалка включает в свою конструкцию специальный механизм, который преимущественно используется для крупномасштабных работ. Если же бетоносмеситель изготавливается для «домашнего пользования», с целью замесить небольшое количество смеси, можно воспользоваться ручным приводом – ручкой или колесом, что зависит от конструкции будущей бетономешалки.

Полезные советы

Чтобы работа не прошла даром, лучше не допускать ошибок при изготовлении бетономешалки.

Для этого нужно придерживаться следующих рекомендаций:

1. Не используйте тонкостенную тару – она ​​быстро выйдет из строя.
2. Выбирайте подходящую мощность двигателя, иначе он быстро перегреется.
3. Убедитесь, что основание прочное и устойчивое, учитывая, что во время работы оно будет подвергаться ударам и толчкам.
4. Не ставьте барабан слишком высоко, пользоваться им будет неудобно.
5. Защитить двигатель и редуктор крышкой от попадания компонентов смеси.
6. Не пренебрегайте правилами безопасности при работе с электроприборами.

Бетономешалка, собранная по всем правилам, прослужит долгие годы, избавив вас от утомительной и неприятной работы.

Из стиральной машины

Следующее интересное решение – шнековая бетономешалка из двигателя стиральной машины активаторного типа. Помимо мотора, используется бак. Если корпус целый, двигатель и бак можно оставить внутри, но раствор придется выгребать из емкости мастерком. Чтобы устранить такую проблему, рекомендуется установить мотор и бак на сконструированный своими руками каркас.

Самым простым решением станет каркас вида «качели». Он выдерживает значительные нагрузки, легко передвигается, а емкость в такой конструкции удобно очищается от готового раствора.

Перед сборкой потребуется подготовить чертеж, старую стиральную машину, металлические уголки для каркаса, стальные полосы для лопастей, сварочный аппарат, дрель, отвертки, ножовку для работы с металлом.

Порядок сборки шнековой бетономешалки:

1. Сварить из уголка 50х50 мм два треугольника. В основании используется отрезок длиной 0,6 метра. Боковые стороны – отрезки по 0,8 метра. Готовые фигуры располагают друг напротив друга и соединяют между собой в основании двумя уголками длиной 0,5 метра. Опора готова.
2. В верхней части каждого треугольника привариваются две гайки или два куска труб, чтобы будущий вал диаметром 25 мм свободно проворачивался. После установки вала с внешней стороны можно наварить гайки, чтобы он не вылетел во время работы.
3. Два уголка длиной 1,4 метра положить напротив друг друга. Между ними в виде лесенки разместить 3 уголка длиной 0,4 метра – один посредине, два сверху и снизу. Соединить сваркой. Средним уголком приварить к валу. Качели для бака готовы.
4. Из бака стиральной машины вытащить активатор. Сделать две стальные полосы длиной 0,9 мм, шириной и толщиной 50х4 мм. Подготовить ось – установить с одной стороны крепление шкива, с другой стороны должна быть резьба, выступающая из дна на 5 см. Сделать в полосах посредине отверстия под размер резьбы оси, затем их слегка согнуть, чтобы они приобрели форму лопастей. Под углом 90° по отношению друг к другу установить лопасти на ось, закрепить гайкой, затем сваркой.
5. Бак с миксером приварить на одну из сторон качели так, чтобы дно было направлено в сторону вершин треугольников. Сливное отверстие наглухо закрыть.
6. Проверить лопасти, убедиться, что они свободно ходят и не касаются бака. Установить двигатель на качели напротив емкости, в уголках лесенки проделать отверстия и зафиксировать мотор шпильками. Чтобы избежать попадания воды, сделать для мотора резиновый кожух.
7. Подключить двигатель к электросети, запустить проверку бетономешалки. Чтобы освободить емкость от раствора, качели поднимают вверх, придерживая за сторону с двигателем.

Если необходимо, чтобы бак размещался под определенным углом, снизу устанавливают костыль в виде буквы Т нужной высоты.
