Барбекю с коптильней своими руками

Двухуровневая мангал коптильня своими руками

Это коптилка цилиндрической формы, похожая на печь-буржуйку. Особенностью такой установки является наличие двух топок, расположенных одна над другой, съёмной решётки для барбекю и откидной крышки.

Способы приготовления зависят от того, в какой топке находятся дрова:

Гриль. Дрова в верхней топке, крышка открыта.
Барбекю. Дрова вверху, крышка закрыта.
Горячее копчение. Дрова, а лучше тлеющие угли внизу, крышка закрыта.

Такую установку можно сделать своими руками из куска трубы Ø600мм длиной 1000мм.

Как сделать коптилку своими руками

Начиная от нижнего края в передней стенке вырезается дверца для поддувала высотой 10см и шириной 30см.
Через 5см от нижней дверки вырезается дверца нижней топки 30х50см.
Через 10см от верхнего края вырезается дверка верхней топки 30х50см.
Из листового металла толщиной 3мм вырезается круг Ø600мм и прикрепляется к нижнему краю корпуса коптильни.
Снизу привариваются 4 ножки из кусков трубы Ø50мм и длиной 50мм.
Из листа металла толщиной 5мм вырезаются 2 круга для колосниковых решёток Ø570мм.
В кругах сверлится большое количество отверстий Ø10-20мм.
Между поддувалом и нижней топкой закрепляется первая решётка.
Под верхней дверцей крепится вторая решётка.
На петлях крепятся ранее вырезанные куски передней стенки.
По краям дверей привариваются куски полосы 2х40мм и для фиксации в открытом положении прикрепляются крючки или задвижки.
На расстоянии 5см от верхнего края на боковых стенках прикрепит 4 гайки М16, на которые укладывается решётка для гриля.
Из нержавеющих трубок или прутков изготавливается решётка для гриля Ø570мм.
Для крышки отрезать кусок такой же трубы длиной 100мм.
Из металла толщиной 2мм вырезать круг Ø600мм и прикрепить к отрезку трубы.
Установить крышку на петлях и прикрепить к ней ручку.

Сборка устройства производится при помощи электросварки или болтовых соединений. Для регулировки тяги в крышке делается заслонка. Пошаговая инструкция по её изготовлению состоит из следующих пунктов:

В центре сверлятся 3 отверстия Ø20мм, расположенные треугольником.
Из листовой стали толщиной 2мм вырезается кружок Ø80мм.
В круге сверлятся отверстия аналогично отверстиям в крышке.
Между отверстиями в центре треугольника сверлится отверстие Ø5мм.
На краю заслонки крепится ручка.
Заслонка и крышка соединяются болтом М5.

Чертеж двухуровневого мангала с коптильней

Дополнительные элементы

Понятно, что для коптильни придется распилить еще один небольшой баллон вдоль или поперек. Выбор распиливания зависит от положения будущей топки. Главное, чтобы ее отверстие позволяло не только закладывать дрова, но также очищать от угля камеру сгорания.

Топку не надо приваривать к коптильне. Трубу лучше врезать, чтобы конструкция была пригодна к быстрой сборке и разборке. В крайнем случае, на концах трубы, соединяющей коптильню с топкой, нарезается наружная резьба.

Простой мангал приветствует разве что несущую часть. Но его также можно дополнить дымоотводом. Правда, придется соблюсти центр тяжести, чтобы готовая конструкция под весом боковой трубы не валилась. Это требование особенно касается коптильни, идущей с топкой.

Чтобы последняя, будучи заполненной дровами, не наклоняла отдел для приготовления продуктов, надо соблюсти следующие моменты:

Во-первых, коптильня должна находиться в горизонтальном положении, т.е. лежать;
Во-вторых, вес топки не должен превышать вес коптильни (поэтому последняя идет большой);
В-третьих, ниже конструкции должны быть устроены ножки или другие несущие элементы.

Также балансировке способствует врезание дымоотвода с другой стороны и установка ребер жесткости на баллон-коптильню.

Отдельного внимания заслуживает дверь-крышка. Она должна плотно прилегать к стенкам проема и иметь ручку, как показано на многих фото коптильни из газового баллона.

Причем ручка завершается деревянной накладкой, которую необходимо предварительно пропитать антипиреном. В крайнем случае, металлическая рукоятка обматывается изоляционной лентой или обхватывается отрезком резинового шланга.

И конечно, перед сборкой конструкции в лежачем баллоне надо проделать отверстия под мангал. Чтобы сверление не предвещало сложностей, доступ к внутреннему пространству должен быть большим. Это требование соблюдается посредством предварительного распиливания большого проема под дверь-крышку.

Электричество и освещение

Фото 4. Электрические фонарики, освещающие в вечернее время кирпичный комплекс барбекю. Прибегнув к фантазии, можно создать осветительные приборы такого оригинального вида.

Для того чтобы пользоваться печным барбекю комплексом в ночное время, можно провести электричество. Для этого потребуется:

Провод негорючий ПВС, сечением не менее 2.5 квадратных миллиметров.
Гофра диаметром 16 миллиметров;
Распределительные коробки, выключатели, светильники и розетки для наружного монтажа с классом безопасности IP 64;
Клипсы под гофру;
Гильзы монтажные;
Клещи обжимные.

Важно! Все элементы электропроводки должны быть защищены от прямого попадания влаги и визуально просматриваться

Принцип работы

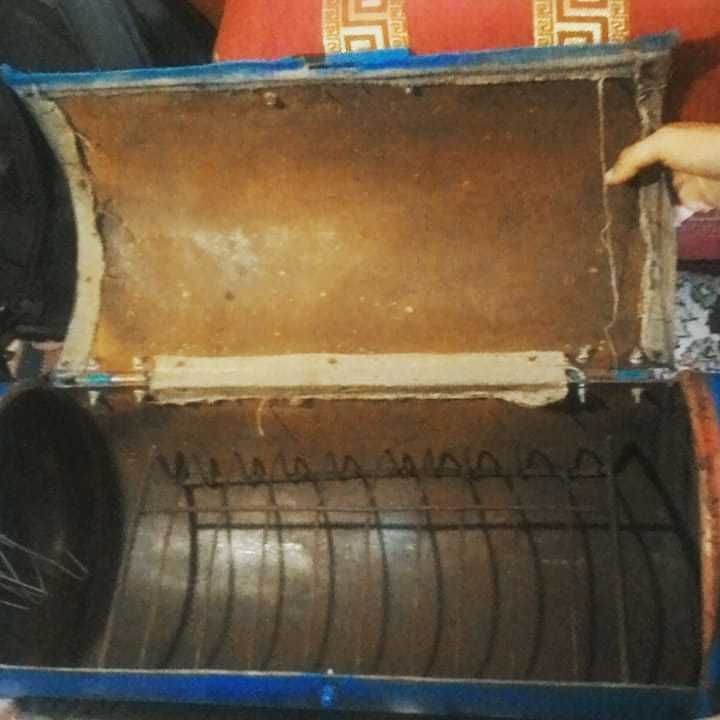

Коптильня-мангал 3 в 1 (или обычная коптильня), собранная своими руками, работает по следующему принципу:

Продукты, которые необходимо закоптить, вешаются или раскладываются на решетке.
На дне должны находиться опилки, угли или дрова.
Коптильня закрывается, ставится на огонь.
Когда блюдо готово, мангал с огня можно снять.

Мясные, рыбные и овощные блюда стоит готовить при температуре 50-120 градусов. В среднем время приготовления составляет от 2 до 2,5 часов. В качестве топлива рекомендуется использовать сырые дрова, которые сверху присыпаются сухими опилками. Дрова должны тлеть, а не гореть, поэтому огонь в печи нельзя раздувать. Учитывая то, что коптильня или мангал для барбекю работают по принципу копчения, то еда должна именно коптиться, а не варится или жарится. Для копчения нужен дым, который будет возникать, если сырое дерево притрусить опилками и поджечь. Так любое блюдо будет получаться особо вкусным и ароматным.

Что лучше: металлическая или кирпичная конструкция

Часто люди используют мангал и коптильню, сделанные из металла. Во многих случаях они делают их своими руками. Для этого используют всевозможные металлические емкости, что, конечно, порождает массу вариантов этих устройств для приготовления мяса. Многие проекты таких мангалов-коптилен изображаются на фото или демонстрируются в видео.

Металлические мангалы или барбекю являются достаточно хорошим вариантом, однако, не очень эффективным и недолговечным. Лучше для приготовления мяса подходят кирпичные мангалы и кирпичные коптильни, ведь кирпич способен нагреваться и равномерно отдавать тепло. Кроме того, срок годности таких печей является очень длительным, ведь кирпич не способен перегорать. Поэтому умные владельцы дачи или дома всегда стараются сделать своими руками мангал или коптильню из кирпича.

Большинство из нас предпочитает делать на территории своей дачи либо одну, либо другую конструкцию. Лучше делать такую, в которой есть и коптильня, и мангал. В таком случае, приехав на дачу, можно будет приготовить шашлык, гриль и барбекю (в западном мире под ним понимают мясо, приготовленное на дыму).

Простая печь барбекю для беседки с разделочным столом

Проекты таких конструкций представлены в большом количестве в открытом доступе. В предложенном варианте стенки однослойные (в отличие от предыдущей модели) и выполняются из обычного пустотелого кирпича.

Подготовка и разметка основания выполняются как обычно. Для разметки габаритов можно использовать ту решетку (решетки) и плиту столешницы, которые будут задействованы впоследствии. Кирпич при необходимости режется.

Обратите внимание: обрезанный пустотелый кирпич располагают в кладке так, чтобы пустоты были обращены к соседнему блоку, а не наружу!

После разметки первый слой раствора укладывают на подготовленное основание и монтируют первый ряд кладки.

Края тщательно выравниваются по уровню.

Чтобы усилить стыки перпендикулярных стенок, в первый ряд монтируют закладные из арматурной проволоки.

Кладку каждого следующего ряда начинают от углов.

На уровне, удобном для установки решетки, часть кирпичей в кладке разворачивают перпендикулярно общей линии. Так же монтируют кирпичи верхнего ряда на боковых стенках.

Столешницу выполняют из крупной тротуарной плитки или другого подходящего материала.

Если со схемой укладки кирпичей все же возникают вопросы, можно использовать вот такую порядовку.

Материалы

Перед выбором необходимых материалов следует ознакомиться с различными чертежами, посмотреть фото или видео с процедурой создания разных печей для копчения и приготовления гриля. После просмотра чертежей и выбора наиболее оптимального варианта можно приступать к определению количества материалов и их покупке.

Независимо от выбранного чертежа, хозяину придется купить:

керамический и огнеупорный кирпич;
цемент;
песок;
гравий;
глину;
арматурную сетку;
огнестойкий раствор;
рубероид или другой вид гидроизоляционного материала;
углы металлические;
колосник;
дверки для топки, поддувала, камеры копчения;
листы фанеры.

Модули с камерами сгорания

Фото 1. Большой барбекю комплекс из кирпича под открытым небом. Он сложен из кирпича на дворе загородного дома и включает в себя несколько модулей.

Печной комплекс состоит из так называемых модулей, которые имеют определённый функционал.

В него могут входить не более трёх модулей с камерами сгорания:

Печь-духовка;
Печь под казан;
Варочная печь;
Коптильня.

При такой конструкции обеспечивается хорошая тяга и не требуется значительного увеличения трубы дымохода. Модулей без камер сгорания может быть несколько.

Барбекю мангал — является центральной частью комплекса, так как требует прямоточной, дымовой тяги. Это небольшая конструкция с площадью фундамента не более 1 квадратного метра. Высота достигает двух метров. Труба под комплекс рассчитывается индивидуально и зависит от количества модулей с камерами сгорания.

Печной модуль — может быть с варочной поверхностью и с камерой для запекания. Площадь такой печи, не больше одного квадратного метра. Высота не превышает размеров центрального модуля.

Модуль со шкафом для копчения — имеет схожую конструкцию со шкафом для запекания. В зависимости от требуемой технологии через коптильную камеру пропускается часть дыма.

Модули без камер сгорания. Для удобства эксплуатации печного барбекю комплекса, к нему пристраивают мойку и столешницу. Это опорный каркас из кирпича, на который устанавливается горизонтальная поверхность.

При самостоятельном строительстве барбекю можно сэкономить значительную сумму денег, требуемую для найма специалистов. Но помимо экономии финансовых средств, следует помнить о возникающих рисках.

Например — об ошибках в соблюдении технологии строительства и проектировании. Для их предотвращения следует ответственно подойти к выбору проекта и его реализации.

Конструкция должна быть не сложной, но иметь необходимый функционал. Чем проще проект, тем легче его реализовать. Также при выборе проекта следует учесть особенности места строительства и условий эксплуатации. Желательно чтобы имелся наглядный пример воплощения выбранной печи.

Ещё одним минусом при самостоятельном строительстве являются временные затраты. При отсутствии какой-либо практики в этой сфере, для постройки барбекю потребуется больше времени, чем у специалистов.

Совет. Начинать строительство данного комплекса следует в начале тёплого сезона.

Технология самостоятельного изготовления

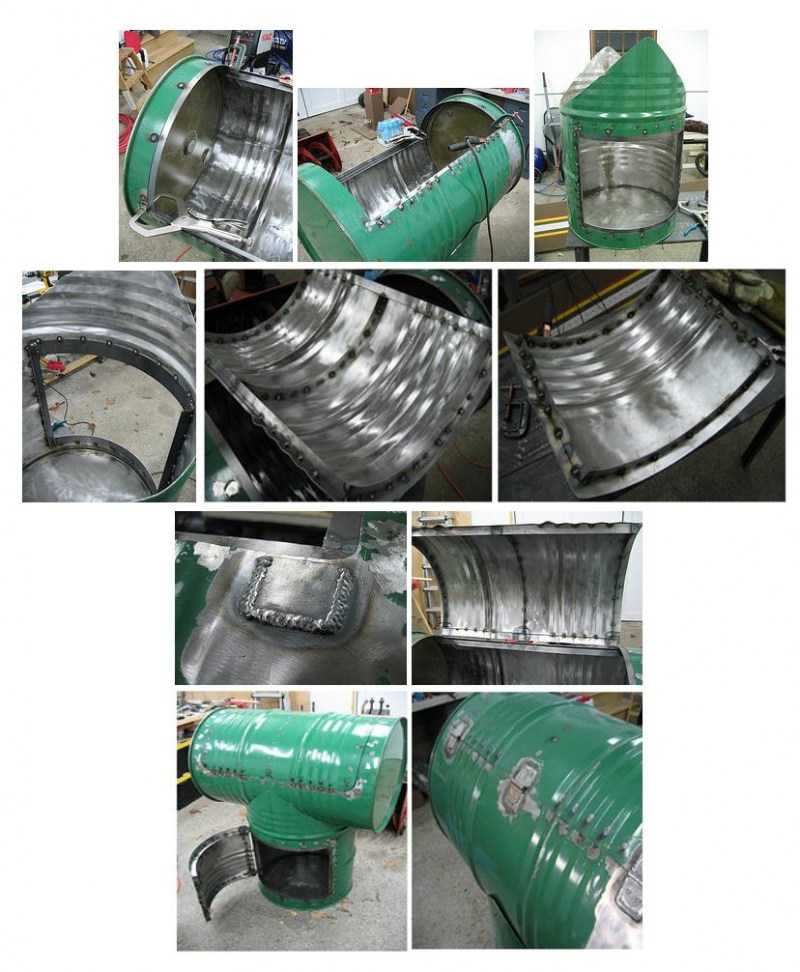

Конструирование многофункциональной топки из бензобака на 50 литров своими руками следует начинать с конструкции. В идеале рисовать мангал для курения 3D лучше всего в любом доступном графическом редакторе. Обязательный минимум — набросок на бумаге от руки, чтобы хоть приблизительно представить, сколько потребуется дополнительно ламината различного сортамента (угловые, круглые и профильные трубы).

Техника безопасности

Основными требованиями при работе с сосудами высокого давления с горючими газами являются:

продувка пропан-бутановой смесью, если она осталась внутри баллона;
осторожное откручивание клапана;
заполнение внутреннего пространства водой не менее 12 часов.

Жидкость следует слить на участки участка, не предназначенные для посадки. В 90% случаев цилиндр обрабатывается угловой шлифовальной машиной с металлической оснасткой, инструмент необходимо использовать правильно:

диск «болгарки» следует расположить слева от его корпуса, чтобы абразивное оборудование наезжало сверху на заготовку и искры летели под ногами оператора;
направление пропила от вас в сторону вращения диска;
при шлифовании сварного шва кромки, плоскость угловых шлифовальных инструментов должны находиться под углом не менее 15 градусов к обрабатываемой поверхности.

В противном случае гарантирован неконтролируемый отскок, чреватый травмами конечностей. Костюмы практически не являются препятствием для фрагментов диска, разрывающихся на большой скорости, поэтому снимать защитный кожух во время работы запрещено.

Изготовление мангала

Для мангала, работающего поочередно в режиме мангала и в пищевой камере коптильни, потребуется полные 50 литров пропанового баллона. Он обозначен и нарезан следующим образом:

крышка — длина на всю высоту емкости от утолщающего кольца у днища до начала закругления горловины, ширина около 1/3 окружности цилиндра, приваренного сбоку на шарнирах к цилиндру;

посадочные поверхности для шампуров — вертикальные прорези с одной стороны получившейся чаши, через противоположные отверстия;
отверстие для дымохода — лучше вырезать вверху со стороны горловины;
входная — при методе горячего копчения дымогенератор вырезает корпус мангала снизу, отверстие имеет овальную форму, вытянутую по горизонтали, для трубы, отходящей от дымогенератора, при способе холодного копчения отверстие имеет круглой формы и меньшего размера.
Для облегчения работы амортизаторов к корпусам баков привариваются уголки, которые станут направляющими для амортизаторов, снабженных ручками.

Простой мангал из кирпича

Любое сооружение из кирпича требует фундамента. И даже такой небольшой мангал, как представлен ниже, очень нежелательно ставить прямо на почву. Фундамент заливать придется. Сделать его можно ленточным или плитным. Плита надежнее: зимой ее не поведет и кладка не развалится.

Этот простой мангал из кирпича своими руками сможет сложить даже новичок

Размеры фундамента под мангал из кирпича на 10-15 см больше его габаритов. Сначала снимается растительный слой, при необходимости котлован углубляется на 10-15 см. Дно его выравнивается и трамбуется. Насыпается слой щебня 10 см и снова трамбуется. Желательно использовать при этом виброплиту: ручной трамбовкой вы достаточно грунт не уплотните. Высота ленты — 20-30 см, толщина плитного фундамента — 10 см.

В зависимости от выбранного типа фундамента сооружается соответствующая опалубка. Для большей прочности делают армирование прутком 10-12 мм диаметра. Для ленты — по периметру укладывают две нитки, для плиты делают «клетку»: укладывают прутки вдоль и поперек с шагом 20 см. Заливается все бетоном марки не ниже М200.

Если температура во время строительства держится в районе +20°C, примерно через неделю можно продолжать работы: бетон набрал более половины прочности. На него укладывают два ряда гидроизоляции (рубероид, толь, современные рулонные гидроизоляции), промазывают битумной мастикой или другим жидким гидроизоляционным раствором. После этого можно начинать кладку.

Размеры и материалы

Это небольшой мангал из кирпича своими руками сложить можно даже не имея никакого опыта. Он представляет собой сооружение в виде буквы «П». Есть две части: собственно жаровня и рядом столик. Конструкция несложная и легко модифицируется. Можно добавить еще одну секцию рядом, сделать шире или уже, глубже или мельче. Можно сделать два выступа под решетки — это если готовиться будет большое количество шашлыков.

В базовом варианте размеры такие:

ширина 180 см;
глубина 90 см;
высота мангала 100 см.

Для кладки этого садового мангала можно брать полнотелый керамический кирпич, можно использовать и шамотный ША-8. Для данной ниже порядовки использовано 202 кирпича.

Для нижней части — до 5-го ряда — раствор используют цементно-песчаный 1:3 или с добавлением к нему одной части извести. Далее, там где уже будет идти нагрев, используется глиняно-песчаный раствор. Его пропорции подбирают исходя из качеств глины (жирная, нормальная, тощая). По густоте — он не должен быть слишком жидким, но и не слишком густым. Примерно, как хорошая густая сметана.

Порядовка и порядок работ

Этот дачный мангал складывается из кирпичей, уложенных «на постель». Два выступающих ряда (кирпичи уложены поперек) служат опорой для листа жаровни и сетки мангала. Тут можно класть и на ложок (ставить на узкую часть), тогда лист поднимется чуть выше. В нижней части можно складывать дрова или использовать для других хозяйственных нужд.

Ряды кладутся в перевязку — со смещением, для этого нужны половинки кирпичей. Их можно нарезать болгаркой. Первые шесть рядов формируют жаровню и стол справа. Начиная с 7-го ряда кладка идет только в той части, где будет располагаться сам мангал.

Толщина шва 5-8 мм. Она должна быть одинаковой.

Порядовка небольшого дачного мангала из кирпича

Чтобы не нарушить геометрию при строительстве, можно натянуть шнуры и по ним ровнять все ряды. Но каждый кирпич и каждый ряд контролируете уровнем на горизонтальность. Постоянно нужно проверять вертикальность стенок и углов. Для этого используют строительный отвес (шнур с грузком на конце). Можно вертикальность проверять и уровнем, но он имеет погрешность, тем более, если это не профессиональный, а любительский инструмент. Так что при такой проверке есть солидная вероятность получить жаровню с косыми, заваленными стенками.

Порядовка этого кирпичного мангала проста, и дополнительных пояснений не требует. Могут возникнуть вопросы по поводу сушки. Если погода сухая, оставляйте мангал сушиться на три-четыре дня. Потом можно понемногу разводить огонь. Пару дней топите в щадящем режиме, используя тонкие дрова и понемногу. Потом можно зажарить первую партию шашлыков.

Один из вариантов простого мангала из кирпича. От базового вариант отличается тем, что есть два ряда выступающих кирпичей. Еще одно отличие — столик имеет меньшие размеры

Если предвидятся дожди, а над мангалом нет навеса, накройте его клеенкой. Примерно через неделю можно начинать медленную просушку: огонь разводите небольшой и ненадолго. Сушка будет идти тоже 2-3 дня. Затем мангал из кирпича, сложенный своими руками можно испытывать.

Возможно, вам будет интересно почитать «Как сделать мангал из металла своими руками»

Принцип работы коптильни

При горячем копчении источник дыма и жара находится практически рядом с продуктом. Более низкая температура при холодном копчении обеспечивается расстоянием между ними 1 м и более.

Схемы горячего и холодного копчения

Дым, который образуюется при горении дров и ароматной щепы в топке, устремляется к выше расположенной трубе. При этом он проходит через один или два баллона, где располагают заготовки. Заслонки прикрывают, продукты выдерживают в задымленных камерах.

Примеры заслонок для поддувал

Тяга создается при помощи трубы и заслонок, которыми регулируют горение угля и плотность дыма.

Как выполнить печь-барбекю самостоятельно

Описанный ниже проект устройства барбекю предполагает наличие у мастера не только специальных инструментов и материалов, но и навыков работы с ними. Перед тем как установить печь с коптильней из кирпича своими руками, необходимо ознакомиться со схемой ее обустройства. Если соблюдать инструкцию, можно выстроить качественное сооружение, которое прослужит десятки лет.

Параметры коптильни должны быть тщательно подобраны:

глубина — 75 см;
ширина — 70 см;
высота — 75 см.

Печь будет иметь длину 110 см, а глубину — 75 см. Все работы должны выполняться пошагово:

заливка бетонной площадки;
кладка кирпича или бетонных блоков;
обустройство коптильни и ее армирование;
облицовка сооружения огнеупорным кирпичом;
заливка бетонной крыши печи;
монтаж стальной дверцы с ручкой;
установка решетки для гриля;
устройство вытяжного клапана (заслонки).

Возведение печи должно осуществляться на заранее подготовленном фундаменте. С этой конструкцией следует разобраться еще на начальном этапе. Некоторые хозяева частных домов зачастую занимаются заливкой дворов перед основным строением. Эти площадки как раз могут быть подходящими, если планируется обустроить печь барбекю для беседки с казаном и коптильней: порядовка, используемая при возведении дополнительного сооружения для приготовления еды, прилагается с чертежами.

https://youtube.com/watch?v=Qur3oaLUQCQ

Перед обустройством фундамента необходимо подготовить цемент, песок и щебень, а также отрезки арматуры для усиления основания. Для подготовки бетонного раствора своими руками можно воспользоваться бетономешалкой. Предварительно на дно вырытой траншеи укладывается слой песка и щебня в 10 см, а затем размещается арматура. Стержни надо связать между собой для создания прочного каркаса.

Перед заливкой бетонной стяжки под будущей печкой необходимо несколько раз перепроверить правильность установки каркаса, иначе исправлять все будет поздно. Ждать затвердевания раствора нужно только на следующий день. Лучше всего начинать кладку 1-го ряда через неделю, когда заливка окончательно станет твердой.

Инструменты и материалы

Перед тем, как построить кирпичный мангал на даче, нужно по готовому или составленному заранее проекту самостоятельно рассчитать требуемое количество материалов.

Расчет делается так, чтобы материал был с небольшим запасом. Из инструментов понадобятся:

лопата;
корыто или бетономешалка;
ведра для раствора;
мастерок;
уровень, отвес;
дисковая пила;
шамотный (печной) кирпич, выдерживающий температурные перепады без растрескивания.

Расходные материалы:

материал для фундамента (бутовый камень, цемент, песок, щебень, доски или гладкая фанера для опалубки);
арматурная сетка;
лист железа;
металлические решетки, задвижки, уголки, дверцы.

Если мангал проектируется с нишами и рабочей областью — дополнительно понадобится столешница из камня. В качестве кладочного раствора обычно берут смесь глины с песком, по крайней мере, для топки.

Цементный раствор будет быстро разрушаться и растрескиваться при воздействии высоких температур (может достигать 1000 °С в топке) и температурных перепадов. Глину обязательно предварительно замочить на несколько дней. Глина и строительные смеси с ней предлагаются в строительных магазинах.

Особенности конструкции кирпичного мангала

Несмотря на все разнообразие жаровен, можно выделить основные элементы, которые присутствуют всегда:

основание. Это не обязательно капитальный фундамент, бывает достаточно площадки, отсыпанной гравием или песком. Но с учетом нашего климата лучше все же забетонировать основание и проложить к нему удобную дорожку;
опорные стенки. Самые простые мангалы строятся в виде буквы «П» — две боковые стенки, на которые опирается решетка, и задняя. Она не только закрывает угли и мясо на решетке от ветра, но и «связывает» боковые стенки, придает конструкции прочность;
решетки для углей (дров) и приготовляемой пищи. Место для углей может быть представлено сплошной плитой или решеткой, под которой располагается поддон. Это достаточно удобно – по мере прогорания углей зола ссыпается в поддон, откуда ее несложно убрать. Решетка для продуктов может быть одна или две-три;
расположенная рядом с решетками столешница. Поскольку шашлыки в другие блюда в процессе приготовления часто поливают маринадом или соусом, добавляют ингредиенты или подготавливают новые порции, аналог разделочного стола очень полезен.

Самый простой мангал

Это просто выложенный из кирпича прямоугольник. Дно может быть также выложено кирпичом – тогда золу с него придется выгребать подручными приспособлениями – или, как на фото выше, с решеткой. В этом случае необходимо предусмотреть дверцу в одной из боковых стенок (обычно она заменяет два-четыре кирпича) для выгребания золы из-под решетки. Шампуры или решетка для жарки укладываются прямо поверх кирпичных стенок.

Уровень всех стенок может быть одинаковым, или короткие стенки выкладываются выше – для защиты от бокового ветра. Помимо обычного кирпича, используют также шлакоблоки, пеноблоки и другие блочные материалы. Возможно использование дикого камня.

Достаточно простым можно также считать П-образное сооружение.

Особых отличий нет – основание выложено кирпичом, стенки тоже. Отсутствует передняя стенка, что заметно упрощает удаление золы, решетка (решетки) опираются либо на выступающие из кладки кирпичи, либо просто на блоки, поставленные внутрь жаровни (как на фото выше).

Очень интересна также идея устройства стенок очага из габионов, наполненных диким камнем.

Здесь тоже необходимо бетонированное основание, камень лучше использовать твердый, не склонный рассыпаться под действием жара – гранит, базальт.

Можно также обложить диким камнем металлическую старую бочку.

Ну, а такой вариант, пожалуй, стоит называть даже не мангалом, а просто кострищем – обустроенным и укрепленным местом для разведения огня.

Жаровня с разделочным столом

Более практичным и удобный для постоянного использования считается П-образный мангал с дополнительной столешницей и полками.

Как видно на фото, в этой конструкции присутствуют три решетки – нижняя для углей, с выдвижным поддоном-ящиком для золы, средняя для мяса, верхняя для овощей, хлеба или гарнира. Сбоку пристроена еще одна стенка, столешница опирается на нее и выступ стенки П-образного основного сооружения.

Решетки опираются на выступающие из стенок кирпичи, лучше заранее предусмотреть наличие зацепов для удобного извлечения решеток.

Вариант с дымоходом

Это сооружение заметно сложнее. Помимо базовой конструкции, в нем имеются:

ниша для дров (под решетками);
ниша для посуды и различных хозяйственных принадлежностей (слева внизу);
полноценная общая столешница;
кирпичный свод с дымоходом – для отвода дыма и защиты приготавливаемых продуктов от дождя. Кроме того, наличие свода и дымохода усиливает тягу, не дает жару от углей уходить бесцельно в стороны.

Обратите внимание – основание здесь полностью сложено из кирпича поверх бетонированной площадки

Похожая модель с дополнительными полками и металлическим колпаком-сводом, металлическим коробом дымохода.

Уличный мангал с дополнительной плитой и мойкой

Это довольно сложное сооружение, которое можно сделать самостоятельно.

Помимо мангала как такового – то есть жаровни с открытым огнем (углями) и расположенным над ним сводом с дымоходом – в такой конструкции часто присутствует коптильня, плита с нагревающимися от огня конфорками, столешница (столешницы), полки, мойка. Если сооружение расположено рядом с домом и к нему можно подвести водопровод и канализацию, можно приравнять постройку к полноценной летней кухне, особенно если над ней имеется крыша.

За счет наличия конфорок или отверстия для установки кастрюли (котла) такое устройство часто называют мангал-казан.

Барбекю с коптильней своими руками + чертежи
