Печь для бани с баком

Жара-Экстра — 9 590 ₽

В качестве топлива используются дрова стандартной длины – 370 мм. Цилиндрическая форма  обеспечивает эффективное использование объема топки. Выпускается со стальной и чугунной дверкой. Отличия носят больше декоративный характер: на более дорогой чугунной дверце есть орнамент.

Технические характеристики Жара — экстра 400

Характеристики	Значение
Мощность печи, кВт	6,8
Объем парильного помещения, м³	4-12
Масса изделия, кг	40
Габариты (ШхГхВ), мм	415х660х605
Масса закладываемых камней, кг	60
Максимальная длина дров, мм	370
Материал изготовления	Корпус печи- Конструкционная сталь, топочная дверка — чугунная

Жара-экстра 400 не рассчитана на использование заядлыми любителями банных процедур. Об этом говорит и гарантия 1 год, тогда как на большую часть других моделей от «Завода Добросталь» распространяется 20-летняя гарантия.При необходимости эту модель можно обложить кирпичом или установить конвективные экраны «Жара». В качестве опции можно поставить выносной бак для воды объемом 20-100 литров либо закрепить его на задней стенке или трубе.

Оцените габаритные размеры и узнайте возможности этой печи из небольшого видео.

Что это такое

Устройство служит для нагрева воды в бане. Его принцип работы основан на физических свойствах горячей воды, расширяющейся и поднимающейся вверх, а холодная при этом остается внизу.

Обычно теплообменник небольшого размера, поэтому жидкость в нем быстро нагревается. К нему присоединяются две трубы – снизу и сверху. Таким образом, горячая по верхнему патрубку, замещаемая снизу холодной, поднимается в бак, который может находиться как в парилке, так и в смежном помещении, как правило – в мойке. При этом вода низкой температуры по нижней трубе постоянно без принудительной подачи добавляется в устройство для нагрева.

Варианты нагрева воды в бане от печи

Выделяют следующие модели:

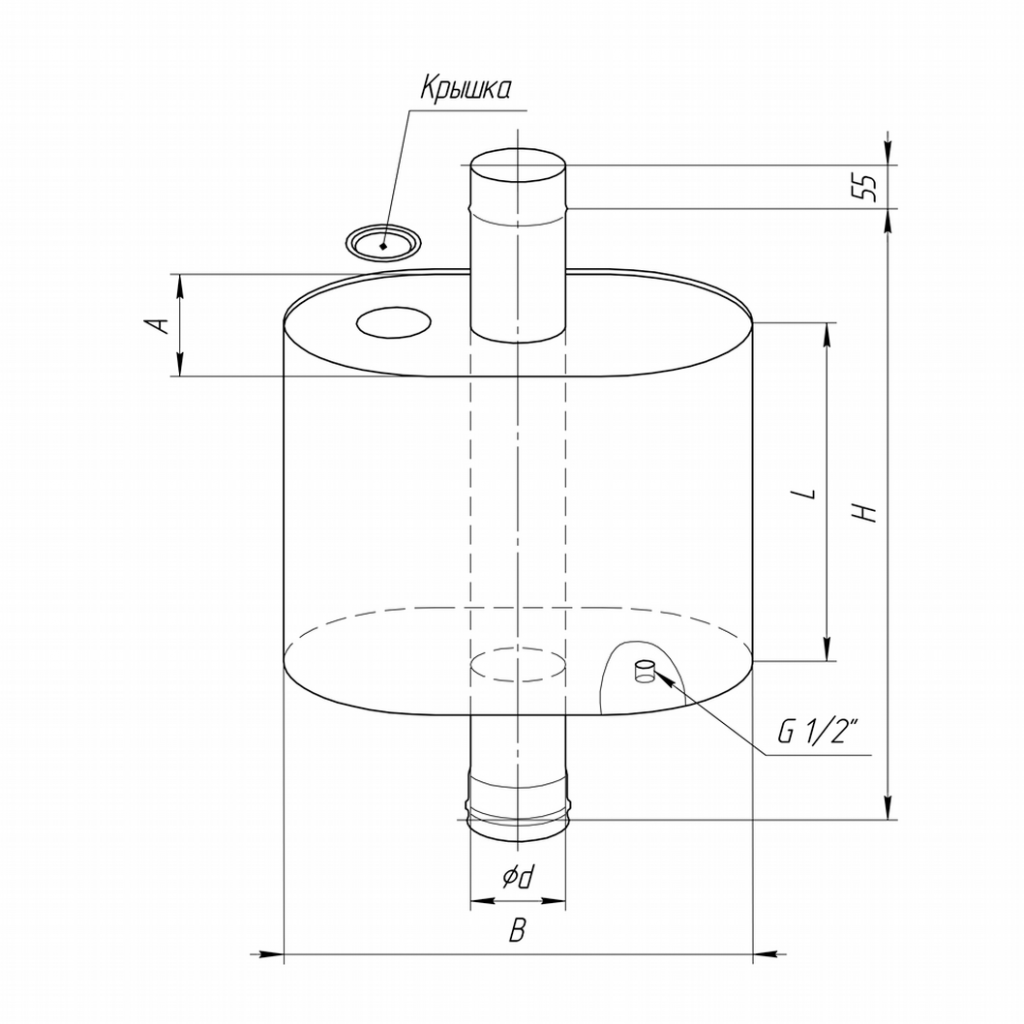

1. Емкость самоварного типа – устанавливается на выходной патрубок дымохода. Нагрев происходит за счет тепла уходящих в трубу дымовых газов. К штуцеру на дне бака подсоединяется кран для разбора горячей воды. Если у вас нет помывочной, то данный вариант будет отличным решением для нагрева

Мы рекомендуем обратить внимание на следующие условия эксплуатации:

• использование бака самоварного типа допускается только с печами для бань;
• запрещается эксплуатировать пустой бак во время работы печи;
• если вы хотите получить «финскую сауну» данный вариант нагрева воды вам не подойдет, так как в случае долгого разогрева парной жидкость начнет кипеть, из-за чего образуется тяжелый пар.

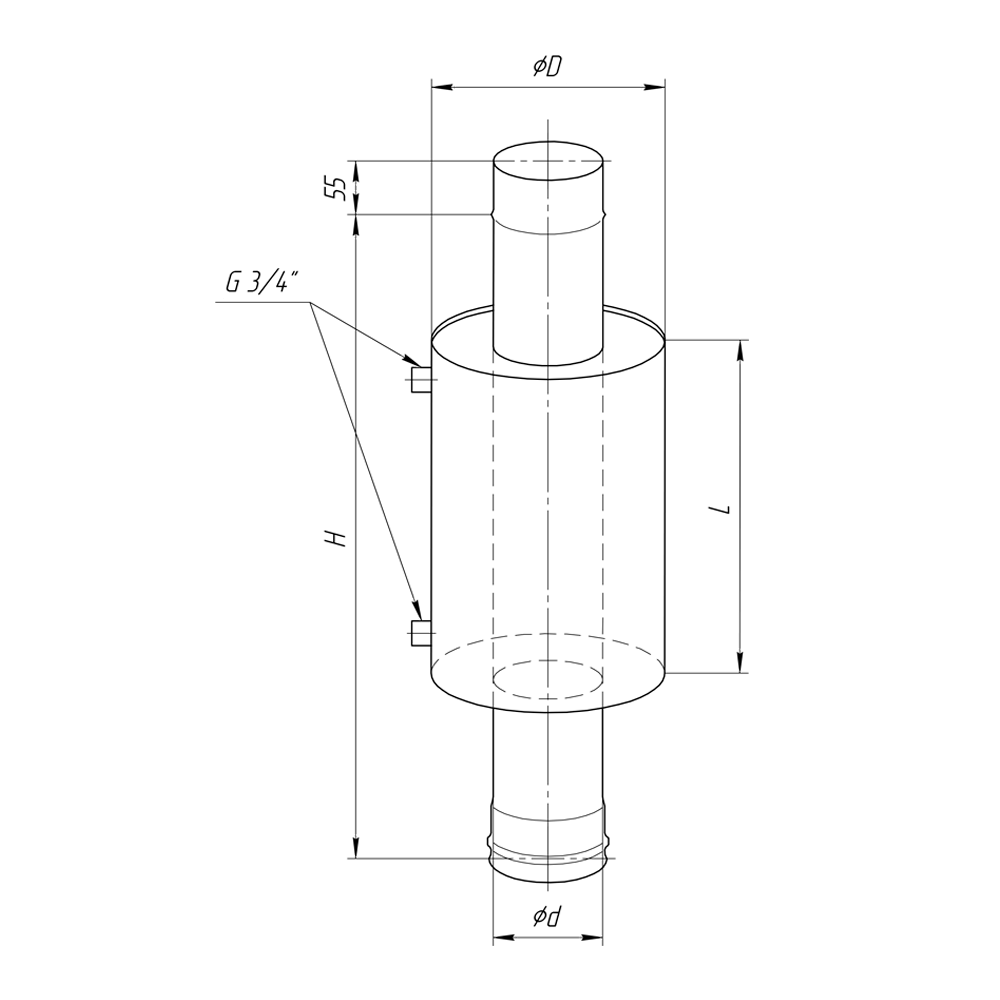

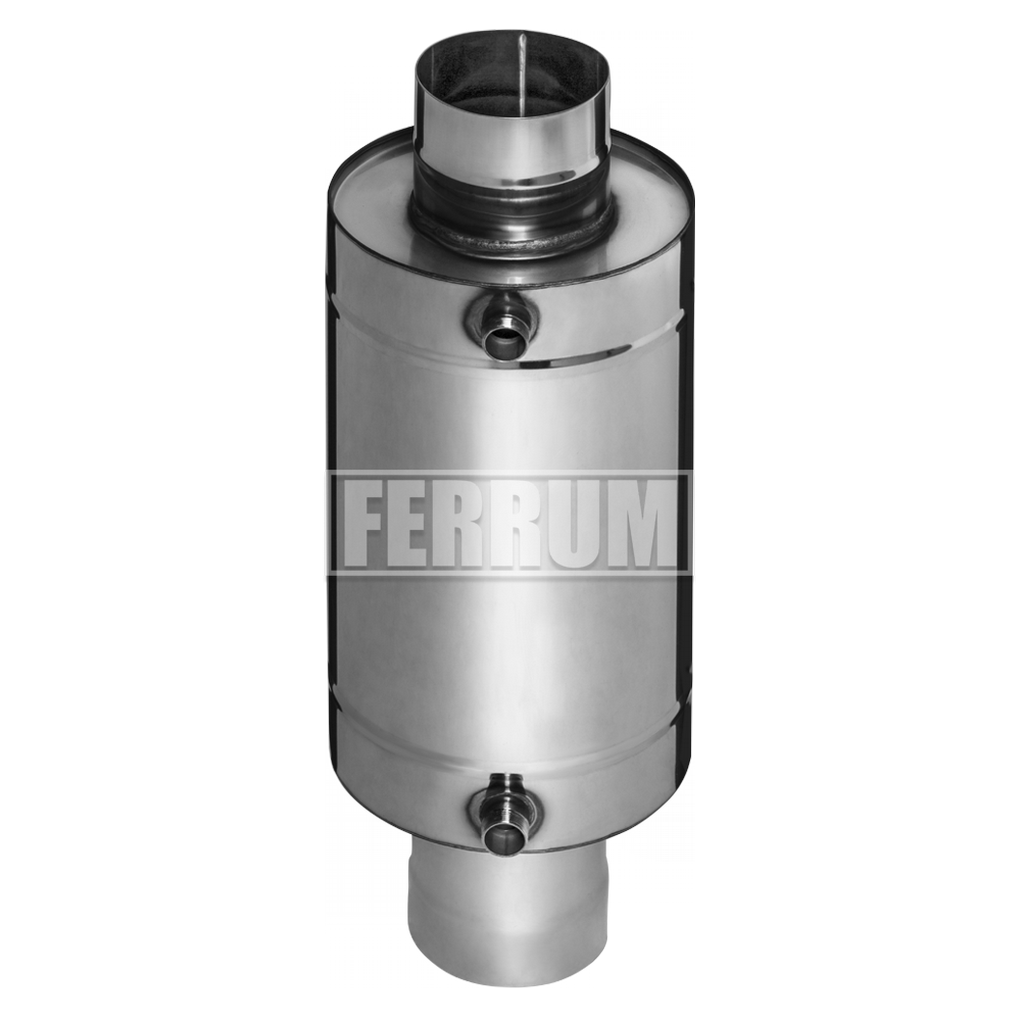

2. Теплообменник самоварного типа (небольшого размера с возможностью подключения к баку), который можно расположить в любом месте. Удобен тем, что при его наличии, бак можно разместить в помывочной. Из очевидных преимуществ перед остальными вариантами – быстро нагревает воду.

3. Теплообменник, который устанавливается на стартовый дымоход.

4. Стартовый дымоотвод + бак-рюкзак – вариант с нахождением в парной и отсутствием регулируемой конвекции для прогрева помещения.
Емкость соприкасается со стенкой трубы дымохода, за счет чего происходит нагрев жидкости. Из недостатков также можно отметить, что данная модель не имеет защиты от жесткого инфракрасного излучения, и в случае сильного нагревания, вода начинает кипеть.

5. Дымоход-конвектор со встроенным в него нагревателем.

Особенности: регистр находится внутри трубы, из которой выходят 2 одинаковых штуцера ¾ дюйма с внутренней резьбой. С помощью патрубков устройство соединяется с баком, висящим в удобном месте.

Может быть:

• Вмонтирован в печь – при появлении накипи теряет КПД.
• Расположен возле дымохода (на нем) – медленнее обеспечивает нагрев до необходимой температуры, зато на его внутренней поверхности ничего не оседает, к нему имеется легкий доступ, и его ремонт не составляет труда.

Выбор зависит от пользователя: чему отдать предпочтение, производительности или комфорту в обслуживании, экономии полезной площади или топлива.

Везувий Скиф — 25 600 ₽

Технические характеристики Везувий Скиф с закрытой каменкой

Характеристики	Значение
Мощность печи, кВт	15
Объем парильного помещения, м³	12-24
Масса изделия, кг	91
Габариты (ШхГхВ), мм	540х750х900
Масса закладываемых камней, кг	170
Максимальная длина дров, мм	400
Материал изготовления	Конструкционная сталь

Чтобы оставить цену на модель в комфортном диапазоне была применена конструкционная сталь. Да, конечно, производитель учел, что «черная» сталь образует окалину, а соответственно начинает прогорать уже при 400°C (смотрим выше нагрев каменки), поэтому увеличил толщину стенок до 12 мм по низу каменки. Дело в том, что днище каменки подвергается не только высокой температуре, но и давлению камней. Происходит продавливание и утончение стали. Тем не менее, толщины 12 мм при правильной эксплуатации модели хватит на 10-12 лет. Но при одном условии. Интенсивное разрушение металла начинает происходить при 550°C. Не следует нагревать топку «до красна», как бы вам не хотелось быстро обогреть парную. Кроме того, при перегреве происходит разрушение сварных элементов. Здесь структура металла уже не соответствует цельному листу, и лишнее воздействие лишь ускоряет процесс расхождения швов.

Описание преимуществ печи и отзывы об эксплуатации модели:

Карелия-5 — 29 900 ₽

За счет высокой теплоотдачи чугуна происходит быстрый нагрев парной, но камни в каменке достигают нужной температуры только в нижнем слое, а это надо постараться, чтобы подать туда воду. Печь рекомендуется для саун и, соответственно, о русской бани нет никакой и речи.

Технические характеристики Карелия-5 «Онежская»

Характеристики	Значение
Мощность печи, кВт	20
Объем парильного помещения, м³	20
Масса изделия, кг	150
Габариты (ШхГхВ), мм	500х500х980
Масса закладываемых камней, кг	50
Максимальная длина дров, мм	30
Материал изготовления	Чугун

Управления конвекционными потоками нет, прогреваемся и паримся только в одном режиме без возможности изменения. Печь долговечная, но как нам кажется, через некоторое время вам захочется сменить ее на более совершенную модель.

Гефест ПБ-03 М — 43 500 ₽

Гефест ПБ-03 М

Конструкция стенок печи позволяет быстро передавать тепло в отапливаемое помещение. КПД модели очень высокое и горение дров не происходит в холостом режиме. Дополнительно предусмотрено, что температура нагрева печи составляет 750°C, но турбулентные ребра дают снижение температуры (т.е. теплоотдачу) до 300 градусов в дымоходе. По сути, мы не отапливаем улицу, а производим съем тепла в самой бани.

Прогноз по долговечности печи составляет 30 лет эксплуатации, хотя этот срок является расчетным и не подтвержден экспериментально, но и 15-20 лет вполне достаточно для «отработки» вложенных денежных средств.

Технические характеристики Гефест ПБ-03 М

Характеристики	Значение
Мощность печи, кВт	18
Объем парильного помещения, м³	До 25
Масса изделия, кг	190
Габариты (ШхГхВ), мм	418х755х590
Масса закладываемых камней, кг	70
Максимальная длина дров, мм	420
Материал изготовления	Чугун. В топке с добавлением хрома

Хотя производитель и утверждает, что даже без процесса горения каменка способна поддерживать требуемую температуру для получения хорошего пара, это не совсем так. Вес самой каменки составляет около 50 кг и максимальное время, на которое хватит инерционности, будет примерно 40-50 минут или подача около 3 литров воды. Не рекомендуется топить печь более 5 часов в сутки.

Чем и как соединять внешний бак с теплообменником

Помните, что элементы, контактирующие с печкой, накаляются, температура их поверхности превышает 100 0С. Поэтому патрубки должны быть из нержавейки (чугун не подойдет, так как он подвержен коррозии). А вот обычные трубы допускаются из металлопластика, их даже можно заменить гибкими шлангами. Главное, чтобы диаметр был 1 дюйм или 3/4, иначе циркуляция будет плохой.

Уплотнители используйте из тангита, прокладки для фитингов – из паронита. Не стесняйтесь заменять заводские элементы нестандартными, но выполненными из термостойкого материала. Не забудьте о сливном кране – он просто необходим, чтобы законсервировать систему на сезон холодов или для быстрого удаления застоявшейся жидкости. В обратном случае, во время морозов оставшаяся вода замерзнет и разорвет трубы.

Вулкан – Эльбрус — 28 000 ₽

Технические характеристики: Вулкан. Эльбрус 26 с теплообменником Панорама

Характеристики	Значение
Мощность печи, кВт	12
Объем парильного помещения, м³	12-26
Масса изделия, кг	110
Габариты (ШхГхВ), мм	500х720х800
Масса закладываемых камней, кг	115
Максимальная длина дров, мм	400
Материал изготовления	Конструкционная сталь

Хорошим решением для данной модели банной печи стало снабдить конструкцию теплообменником для выносного бака. Таким образом, решается сразу несколько проблем: нет закипания воды непосредственно парной, можно увеличить объем накапливаемой горячей воды. В целом печь заслуживает оценки удовлетворительно и подходит для саун с кратковременным режимом русской бани.

Правильная установка котла

Так как для постройки и обшивки бани обычно используется дерево, то соблюдение правил пожарной безопасности при монтаже оборудования является первостепенной задачей. Вот основные рекомендации:

• нельзя ставить печь на деревянный пол – нужна опора из кирпича, бетона, толстого металла;
• в помещении должна быть устроена качественная вентиляция, которая исключит скопление продуктов горения;
• защиту дымохода от конденсата производят с помощью негорючих уплотнителей;
• используют датчики температуры, газа – эффективные приборы для повышения безопасности при нахождении в бане.

После подготовки площадки приступают к соединению оборудования с контуром системы, трубой дымохода. Хорошая труба составляет от 2 метров в высоту. В противном случае она не обеспечит тягу нужной интенсивности. На трубе монтируют заслонку-шибер для регуляции процесса горения топлива.

Дымоход обязательно утепляют, например, с помощью готовой сэндвич-трубы с прикрепленным изнутри утеплителем. Без теплоизолятора зимой в трубе будет скапливаться много конденсата и нагара. Первый от печи участок должен быть сделан из нержавеющей стали, а остальная часть – оформлена сэндвич-трубой. Место прохождения трубы через потолок изолируют любым негорючим материалом. Из насыпного сырья хорошо подходит керамзит, который укладывают слоем в 15 см. Стыки замазывают высокотемпературным герметиком.

Вопросы и ответы

Рассмотрим самые частые вопросы о теплообменниках для банной печи.

Что лучше, купить готовую модель или изготовить самодельный теплообменник?

Как правило, встроенные теплообменники самодельные, а «самовары» — заводские. Они стоят сравнительно недорого (в пределах 10 000 ₽), что позволяет сэкономить время и усилия.

Как соотносится объем внешнего накопителя и теплообменника?

Оптимальный вариант — отношение объема теплообменника к емкости накопителя как 1 : 10. Можно несколько увеличить размер накопителя. Однако, слишком большой резервуар использовать не стоит — его придется слишком долго нагревать.

Что дает использование комбинированного теплообменника?

Такое устройство обладает несколькими емкостями для нагрева. Соответственно, появляется возможность установить большой накопитель. В результате количество горячей воды увеличивается. Это полезно, если количество пользователей велико, или в семье есть маленькие дети.

Можно ли использовать для соединения внутренней и внешней емкостей гибкие шланги?

Применение гибкой подводки здесь не является правильным решением. Их сечение слишком мало, циркуляция воды будет слишком слабой. Нужны трубки не менее ¾ дюйма.

Можно ли одновременно установить два теплообменника и подключить их к разным накопителям?

Да, можно. Это будет вариант комбинированного теплообменника, которые используются довольно часто. Так делают, если нужны большие объемы горячей воды.

Бритиш баня

Баня Три богатыря

Рубленая баня

Баня в стиле «леший»

Инструменты

Если вы решили сделать печь для бани с баком своими руками из кирпича, то вам потребуется несколько стандартных инструментов печника:

• молоток-кирочка,
• специальный мастерок,
• киянка,
• уровень,
• рулетка,
• строительный шнур,
• отвес.

Инновационные технологии постепенно приходят и в область кладки печек. Некоторые строители используют лазерные уровни, шлифмашинку. Для изготовления бачка потребуется сварочный аппарат, электроды, листогиб. Сделать герметичную емкость из нержавеющей стали своими руками, для начинающего сварщика, задача довольно сложная. Поэтому лучше купить материал и обратится к профессионалам за помощью.

Формирование основания

Один кирпич стандартных размеров с раствором весит приблизительно 4 кг, поэтому вся конструкция печи очень тяжелая – без качественного основания здесь не обойтись. Фундамент обустраивается следующим образом:

в зоне, где планируется установка печи, выкопайте яму глубиной 70 см;

• засыпьте дно углубления песком на 15 см и увлажните слой, дабы он хорошо просел;
• уложите слой гравия в 15 см (можно смешать гравий с битым кирпичом);
• смонтируйте опалубку;
• уложите на основание армированный металлический каркас;

Основание печи

приготовьте цементный раствор и залейте им яму;
выровняйте основание и оставьте застывать;
когда цемент полностью высохнет, уберите опалубку и засыпьте оставшиеся щели, если такие имеются, песком;
проверьте фундамент по уровню – если остались неровности, выровняйте основание при помощи бетонного состава – важно, чтобы поверхность была идеально ровной.

Готовый фундамент нужно обязательно гидроизолировать. Для этого уложите на него листы рубероида.

Далее можно приступать к кладке печи. Условно разделим этот процесс на два больших этапа: до футеровки и после.

Как выбрать печь в зависимости от объема помещения

Выбирая обогреватель на сайте производителя, рекомендуется посмотреть технические характеристики устройства. Так, например, бывают модели печей мощностью на 9 кВт, которые рассчитаны на обогрев 8-14 м3.

Электрокаменка в небольшом помещении

Чтобы рассчитать мощность обогревателя, нужно вычислить объём помещения. Печи, оснащённые ТЭНами, одним кВт обогревают 1 м3, а ленточные — 1,5 м3. Кроме того к расчётному объёму добавляется 1 м3 на каждый 1 м2 нетеплоизолированной поверхности, например, если дверь сделана из стекла, то добавляется 1,5 м3. Не следует брать печь, максимальная мощность которой будет равна рассчитанной, так как работа на повышенных нагрузках быстро приведёт её в негодность.

https://youtube.com/watch?v=KDIwocw70oI%3F

Печь для бани из трубы или старого баллона

Отличие этой конструкции от предыдущей в том, что бак с водой располагается непосредственно над топливником. Для работы понадобятся: труба для печи и бака (толщина стенок 1 см, диаметр 50 см, высота 150 см); труба для каменки (толщина стенок прежняя, а диметр 35см); кран врезной; металлическая арматура; петли для дверец; листы стАльные толщиной аналогично трубам; инструменты для сварки, резки металла.

Печь для бани из трубы

• Делим трубу большего диаметра надвое, используя болгарку. Из одной части (длина 60 см) будем монтировать бак для воды, из второй (90 см)– конструировать отопительный прибор для бани.
• На листе стали делаем разметку, чтобы вырезать круг, равный по диаметру трубе – корпусу печи. Для этого удобно использовать баллончик с краской или маркер. Этот круг послужит донышком конструкции. Герметично привариваем его к трубе.
• Сразу же делаем ножки конструкции. Для этого укрепляем донышко печи для бани металлическим каркасом из профилей. Высота каркаса 10-15 см.
• После того, как печь твердо стоит на ножках, рисуем на корпусе прямоугольник 25х7 см. Этот кусочек металла будет дверцей поддувала. Вырезаем его болгаркой, оснащаем петлями, скобой-ручкой и щеколдой.

• Делаем колосник. Его задача: пропускать воздух из поддувала в зону горения, удерживать топливо и не препятствовать попаданию пепла и золы в нижнюю камеру печи. Такую решетку можно изготовить из отрезков арматуры или листа металла с вырезанными в нем отверстиями. Колосник необходимо закрепить сваркой во внутренней части трубы на высоте 12-15 см от донышка.

• Выше колосника будет располагаться топливник. Дверцу для него вырезаем размером 25х30 см, отступая от уровня колосника около 20 см. Устанавливаем дверку аналогично поддувальной.

• Каменку будем сооружать из арматуры. Изгибая ее в разные стороны, придаем прутьям арматуры форму корзины, скрепляем их между собой пластичной проволокой. Сюда будем укладывать камни для печи. «Корзинку» устанавливаем на верхнюю часть трубы. Здесь же прорезаем дверцу любой формы и вновь оборудуем ее петлями, задвижкой.

• Далее займемся баком для воды. Корпус бака – это труба, длиной 60 см. Для этой трубы вырезаем донышко, в котором в свою очередь вырезаем отверстие и пропускаем сквозь это отверстие трубу дымохода. Закрепляем детали сваркой. Ближе ко дну бака врезаем кран.

• Теперь собираем две части печи воедино так, чтобы бак располагался строго над топливником. Производим сварной шов.

• Крышку для бака удобно сделать двустворчатую. Вырезаем круг, делим его на две равных части, одну из которых наглухо привариваем к баку, другую крепим с первой половинкой петлями. Чтобы удобнее было открывать бак, крышку оснащаем ручкой-скобой из арматуры.

Таким образом, из самых простых материалов можно быстро и дешево соорудить печь для бани своими руками, при этом она ничем функционально не будет отличаться от покупного аналога! Выполняя работу качественно и не спеша, вы получите результат, который будет радовать вас и ваших гостей многие годы!

Достоинства и недостатки

К достоинствам кирпичной банной печи следует отнести:

• способность аккумулировать и долго отдавать тепло;
• равномерный и стабильный режим нагрева помещения;
• привлекательный и аккуратный внешний вид
• комфорт и удобство пользования.

Недостатками кирпичной печи можно считать:

• стационарный вариант установки, невозможность передвинуть печь даже на несколько сантиметров;
• большой вес и размер, необходимость создания собственного основания (фундамента);
• нагрев помещения требует больше времени, чем при использовании металлических печей;
• при неграмотном использовании возникает опасность отравления угарным газом.

Мнение эксперта
Ловкачев Борис Петрович
Банных дел мастер знающий всё о парении

Достоинства и недостатки кирпичных печей известны давно. Пользователи предпочитают кирпичные бани за равномерный и стабильный нагрев, безопасность и удобство пользования.

При случайном прикосновении получить сильный ожог о кирпичную печь сложнее, чем при касании о раскаленный корпус металлической конструкции. Кроме этого, остывание кирпичного сооружения длится гораздо дольше — баня сохраняет рабочий режим в течение нескольких часов.

Процесс кладки и порядовка

Банные печи своими руками из кирпича с баком для воды укладывают на специальных растворах с высоким содержанием глины. Для кладки дымохода и фундамента используют известковый или цементный растворы. Приготовление глиняного раствора процедура очень ответственная. Самое главное в процессе – правильно подобрать компоненты.  Слишком жирная смесь будет растрескиваться при высыхании, а если переборщить песка, то швы будут крошиться.

Воду для кладки печки лучше всего брать дождевую. Песок должен быть мелкозернистый, просеянный через сито. Глину для обеспечения пластичности замачивают на сутки и периодически помешивают. Опытные печники на глазок могут определить пропорции смеси. Для тех, кто работает с глиной недавно, советуем сделать несколько опытных образцов и затем замешивать основную партию.

Порядовка кирпичной печи для бани с баком для воды:

Кладка печи выполняется в следующем порядке:

• 1 ряд. Сплошной ряд, ложится на слой гидроизоляции на нулевом слое фундамента.
• 2 ряд. Начинаем выкладывать колодцы для поддувала и прочистной двери. Дверцы закрепляем с помощью проволочных усов.
• 3-4 ряды. Крепим поддувало согласно схеме.
• 5 ряд. На этом ряду укладываются колосники. Решетка должна лежать с зазором, чтобы при расширении не повредить конструкцию.
• 6-8 ряды. Устанавливается дверь топочного отсека и емкость для воды. Бачок обматывается асбестовой лентой. Дверку фиксируют проволокой.
• 9-13 ряды. Этими рядами набираем высоту и закрываем водяную емкость. После завершения укладывается чугунная плита. Это перекрытие служит для разделения топочной и дымоходной частей. На плиту монтируется емкость для камней.
• 14-15 ряды. Выполняется переход к сужению печи.
• 16-21 ряды. Выкладывается вентиляционный канал. В 18 ряду ставится задвижка.

Перед первой топкой кладке нужно как следует просохнуть. Естественную сушку можно ускорить усиленным  проветриванием помещения.
