Якорь своими руками для малых судов: лодки (в т.ч. ПВХ), катера и яхты

Разновидности

Самодельные якоря для надувных лодок подразделяются на множество видов.

Вот основные из них:

Данные виды якорей отличаются массой, формой и «приспособленностью» к определенному типу дна. Рассмотрим более подробно каждую разновидность.

Система Курбатова

Он представляет собой хомут из крепкой проволоки и одной лапы с уклоном, равным половине прямого угла. Удлиненный шток способствует глубокому погружению металла в грунт или ил. Изделие очень компактно, подходит для небольших лодок.

Есть ряд ограничений по применению данной конструкции. Масса резиновой лодки вместе с пассажирами не должна превышать 180-200 килограммов. Лодка может быть двухместной. Не рекомендуется применять систему Курбатова на водоемах с сильным течением, неровной каменистой линией берега. Запрещено использовать этот тип якоря при скорости ветра больше 6 м/с.

Тип « кошк а»

Одна из самых распространенных разновидностей для небольших судов. Устройство можно дополнительно оснастить добавочным весом, что делает его универсальным и позволяет корректировать массу в зависимости от загруженности судна. Вес конструкции находится в пределах от двух до четырнадцати килограммов – чаще всего рыбаки предпочитают более легкие варианты. «Кошка» также может применяться для траления – поиска снастей, утопленных предметов и других вещей.

Такие якоря наиболее популярны у владельцев надувных лодок. Конструкция очень проста, и ее сделать сможет даже рыбак-новичок. Технику изготовления своими руками мы рассмотрим в следующем разделе.

Система Д э нфорта

Данный якорь обладает повышенной удерживающей силой, что уменьшает область его применения для рыбалки и водной охоты. Чаще всего применяется в водоемах с песчаным дном.

Максимальная держащая сила обеспечивается близким расположением лап, имеющих треугольную форму, обтекаемой формой головки и длинным веретеном. При падении вниз якорь врезается вглубь и закрепляется в плотных далеких от поверхности слоях грунта. Однако это свойство бесполезно при использовании на каменистом дне, при сильном ветре и быстром течении – устройство Дэнфорта может унести вместе с верхними слоями песка. В этом случае будет дрейфовать и лодка.

Длинный шток увеличивает габариты, что затрудняет хранение и использование изделия. Существует около сотни моделей системы Дэнфорта. Масса конструкции находится в широком диапазоне: от двух килограммов до семи тонн.

Конструкция Холла

Этот якорь был изобретен в 19 веке и совершил прорыв в кораблестроении. Он и по сей день является актуальным в некоторых регионах ввиду рельефа дна. Он изготавливается из чугуна, что очень удешевляет производство. В свое время эта технология позволила британскому флоту еще больше укрепить свое владычество на море. Упав на дно, изделие ложится плашмя и одним из зубцов закрепляется в грунте. Лопатообразные утолщения лап многократно увеличивают удерживающую силу.

Якорь очень быстро зарывается в донный субстрат, однако имеет большую массу, и его нельзя применять при штормах выше 4-5 баллов. Такую конструкцию сделать проблематично, и она используется только для относительно крупных деревянных рыбацких яликов.

Изобретение Матросова

Повышенная держащая способность – наследие конструкции Холла, которую Матросов значительно усовершенствовал и избавил от большинства имевшихся недостатков. Благодаря обтекаемой форме изделие глубже погружается в грунт, а выросты на лапах придают дополнительную устойчивость.

Удерживающая сила увеличена в четыре раза по сравнению с адмиралтейским якорем аналогичной массы. Конструкция Матросова не вырывается из субстрата даже при повороте судна на 360 ° . Эффективность одинакова на глинистом, песчаном и каменистом дне. Чаще всего ввиду особенностей строения (очень близко расположенных лап) применяется в речном флоте.

Как сделать самодельный якорь для лодки ПВХ?

Сначала следует оценить, нужен ли такой механизм вообще, и можно ли пользоваться лодкой без него. Он, прежде всего, нужен для поддержки безопасности пассажиров и рыбаков. Он удерживает равновесие. Благодаря этому приспособлению лодка стоит на месте – чтобы добиться такого результата, не нужно предпринимать никаких дополнительных действий.

Механизм для лодки, произведенный по всем требованиям, должен иметь такие качества:

  1. его масса должна превышать 10% от общей массы лодки;
  2. масса также должна превышать 1% от длинны лодки.

Основные требования к конструкции

Чтобы якорь получился по-настоящему качественным, нужно рассчитать все факторы:

  • узнать есть ли волны, и какой оны высоты;
  • сделать расчет максимальной силы ветра;
  • тип дна лодки ПВХ;
  • правильно выбрать якорный трос.

Чтобы трос выдержал все нагрузки, он должен быть сверхпрочным. Нагрузки на него будут превышать вес конструкции в несколько десятков раз, поэтому именно такие усилия на разрыв он должен выдерживать.

Якорные канаты бывают двух видов:

  • синтетические (не гниют, долго служат);
  • натуральные (используются довольно редко).

Даже в магазине нельзя купить такой якорь, который будет подходить именно под нужный вид рыбалки и те условия, в которых она будет проводиться.

Для того чтобы механизм для остановки лодки, сделанный своими руками, удовлетворял все требования рыбаков, нужно проделать такую работу по подготовке:

  • проверить погодные условия в том месте, где будет проводиться рыбалка;
  • выбрать модель;
  • подготовить все необходимые материалы;
  • пересмотреть инструкции, советы более опытных рыбаков, статьи в интернете по этой теме.

Чтобы самодельная конструкция стала наиболее эффективной, ее нужно делать по таким критериям:

  • он должен крепко удерживать лодку на одном месте;
  • его должно быть легко снимать с зацепов (и при том не потерять);
  • он не должен много весить;
  • иметь небольшие размеры, не занимать много места в лодке;
  • материал не должен поддаваться коррозии;
  • быть удобным именно для конкретного вида дна водоема.

Как поймать больше рыбы?

За 13 лет занятия активной рыбалкой я нашел много способов, как улучшить клев. И вот самые эффективные:

  1. Активатор клева. Привлекает рыбу в холодной и теплой воде с помощью феромонов. входящих в состав и стимулирует ее аппетит. Жаль. что Росприроднадзор хочет ввести запрет на его продажу .
  2. Более чувствительные снасти. Читайте соответствующие руководства по конкретному типу снасти на страницах моего сайта .
  3. Приманки на основе феромонов .

Остальные секреты успешной рыбалки вы можете получить бесплатно, читая другие мои материалы на сайте.

Кроме магазинных якорьков, очень часто рыбаки используют в их роли подручные средства (камни, кирпичи, мешки с песком и прочее).

Они малоэффективные и тому есть причины:

  • они много весят – неудобно управлять лодкой и в то же время держать его в руке;
  • острые углы на некоторых видах приспособлений такого типа могут повредить лодку;
  • на то, чтобы крепко привязать камни или кирпичи тратится довольно много времени.

Использовать такие устройства можно лишь в том случае, если дно водоема устелено камнями.

Но и готовые конструкции, которые куплены в магазине, не всегда отвечают всем требованиям и могут подвести в самый неудобный момент.

Также у них есть и другие недостатки:

  • цена (в некоторых случаях она очень высокая);
  • заводские устройства могут продаваться с браком.

Поэтому намного выгоднее сделать якорь для лодки ПВХ своими руками. Тогда будут учтены все требования и условия рыбалки. Такой предмет не подведет в сложные моменты, так как его конструкция предусматривает появление непредвиденных обстоятельств.

Виды якорей

Данное устройство было изобретено ещё очень много лет назад и за период существования люди придумали тысячи возможных вариаций, как можно соорудить якорь. Но не все из придуманных конструкций пользуются популярностью.

В мире, используемыми стали лишь малая часть из них. Существуют такие виды якорей:

Кошка. Является часто используемым вариантом. Отлично подходит для надувных лодок. Конструкция напоминает крючки тройники.

Раскладной. Удобный в транспортировке, что хорошо подходит для водного транспорта из ПВХ.

Грибовидноный. Это можно сказать отдельные модели якорей. Самые простые в изготовлении, потому что представляют собой самый обычный груз (камень, бутылка с бетоном и т. д.), к которому привязан канат.

Читайте здесь — Рыболовная сеть своими руками — схемы плетения, варианты сетей и советы как связать крепкую сеть быстро и просто (145 фото и видео)

Якорь Данфорда. Довольно тяжелая конструкция, но имеет очень хорошие зацепляемые свойства. Шток находится внизу самого устройства, что предотвращает возможность переворачивания якоря в воде.

Посмотрите еще здесь!
  • Зимняя удочка своими руками — обзор лучших вариантов. Инструкция по созданию необычной зимней удочки из разных материалов

  • Как сделать жерлицу своими руками — особенности изготовления зимних и летних снастей (110 фото и видео)
  • Камера для рыбалки: рейтинг лучших моделей и советы по постройке самодельного устройства (135 фото + видео)

Существуют ещё некоторые варианты, но они, преимущественно, ставятся на лодки, в которых вес водоизмещения более 500 кг.

Популярные модели якорей для ПВХ лодок

Без якоря нормально порыбачить на лодке в камышах или поохотится в плавнях вряд ли получиться. Качественное устройство фиксации положения плавсредства на воде удержит надувную лодку на месте при сильном ветре или подводном течении, благодаря чему человек сможет в полной мере насладиться любимым занятием.

Целесообразность использования таких устройств для ПВХ лодок не вызывает ни малейших сомнений, ведь на сегодняшний день не существует других методов надёжной фиксации надувного плавсредства в неподвижном состоянии на воде. При этом рыбаки рассматривают следующие популярные разновидности якорей:

  • якорь-кошка – устройство, максимально популярное среди владельцев ПВХ лодок;
  • устройство Холла;
  • речные грибовидные изделия;
  • система Денфорта – интересная модель, обеспечивающая максимальную надёжность сцепления с грунтом.

Хочется подчеркнуть, что каждый из видов таких устройств для удержания лодки в неподвижном положении на воде обладает как своими достоинствами, так и недостатками.

Но самым главным критерием такого механизма, подходящего для надувных ПВХ лодок, считается компактность и незначительные размеры.

Что нужно помимо якоря

Если на металлических и стеклопластиковых плавсредствах самодельные якоря используются в сочетании с различными подъёмными механизмами, то на лодки ПВХ такие приспособления обычно не устанавливаются

Единственное, на что следует обратить внимание — качество и рабочие характеристики применяемого каната

Ваш вопрос эксперту

Лука Стрельников

Рыболов-профессионал с огромным стажем

Задать вопрос

Выбор каната

К выбору каната нужно подходить очень ответственно. Трос для якоря должен отвечать следующим требованиям:

  • канат должен быть изготовлен из качественного синтетического материала;
  • предпочтительнее использовать трос круглого сечения;
  • материал каната должен впитывать минимальное количество воды;
  • толщина троса должна составлять не менее 6 мм;
  • оптимальная длина — в 5 раз больше, чем средняя глубина водоёмов, на которых обычно проходит рыбалка.

Выбор каната Максимальный вес якоря для ПВХ лодки обычно ограничивается шестью килограммами, поэтому не следует применять слишком толстые и тяжёлые канаты, которые будут впитывать много воды и доставят дополнительные хлопоты при эксплуатации.

Выбор конструкции

Типы самодельных якорей для лодок ПВХ

Зная, что существует порядка двух тысяч разновидностей этих изделий, не стоит все их подробно изучать. Достаточно знать, что популярностью пользуются не так много конструкций. Вот их краткий обзор:

  1. Якоря с лапами. Хорошо держат лодку ПВХ, цепляясь лапами за дно. Лапы могут быть как складными, так и неподвижными. Распространены следующие конструкции:
    • Кошка. Складывающиеся лапы (4 шт.) удобны в транспортировке и использовании, конструкция рекомендуема для комплектации лодок.Особенно ценно то, что в сложенном виде лапы не повредят лодку. Этот якорь для лодки своими руками один из наиболее популярных среди других типов.
    • Якорь Холла. Тяжеловат, может вывернуться из грунта при натянутом канате. Сложен при самостоятельном изготовлении.Зато хорошо цепляется за грунт, хотя и не способен углубляться в него.Состоит из веретена и коробки, на которой имеются лапы., коробка с лапами может качаться.Один из наименее рекомендуемых вариантов для использования с надувными лодками.
    • Якорь Данфорда также относится к тяжёлым конструкциям. Удерживающие свойства невероятно высоки. Шток расположен в нижней части, что предотвращает опрокидывание конструкции при попадании на дно. Устройство глубоко зарывается в грунт. Это хорошо надёжного удержания лодки, но можно потерять устройство при попытке вытащить его из грунта.Конструкция не рекомендуется для применения в местах с дном из крупной гальки.
    • Якорь Матросова. Ещё один вид тяжёлых якорей, хорошо держащих лодку при опускании устройства на галечное дно. Лапы могут заклинивать.
    • Курбатовский. Рекомендуется для комплектации надувных лодок.
    • Разборной . Рекомендован для надувных лодок.
    • Адмиралтейский якорь (модификации носят имена Портера, Портера-Тротмана, Нортхилла).Классический вариант. Работает на любом грунте, ограниченно рекомендуется к применению на лодках из ПВХ или резины. Способность к удержанию немного уступает лучшим якорям.Но конструкция хотя и проста, но, в плане технологии для изготовления своими руками, неудобна.Нижняя деталь, тренд, имеет массивную конструкцию и изогнутую конфигурацию с фигурными носками на рогах.Вес большой, много неудобств в работе, точащий над грунтом рог может повредить канат.
    • Якорь Брюса. Отлично заглубляется в грунт, так как по конструкции аналогичен плугу. Но подъём из воды такой конструкции затруднён.
    • Кобра.Характеризуется достаточно хорошей силой удержания, нет подвижных частей.
    • Пирамидальный. Подходит для работы с надувных лодок из ПВХ. Конструкция технологична для самодельного изготовления, наборной вариант позволяет легко нарастить при необходимости массу якоря.

2. Якоря грибовидные, якорные устройства различных оригинальных и нестандартных конструкций. Подходят, как правило, для небольших одиночных лодок, поскольку обладают малой удерживающей силой и не цепляются за грунт. Зато такие устройства крайне просты в изготовлении и не требуют дорогих материалов.

Примеры:

  • Камень с отверстием для крепления каната
  • Пластмассовая бутылка со срезанным верхом. Внутрь заливается цементный раствор и вставляется анкер (его можно изготовить из алюминиевой проволоки) для крепления каната. Края бутылки феном заворачивают так, чтобы цементный монолит не вышел из бутылки. Впрочем, потеря пластмассовой оболочки не критична, устройство всё равно будет работать.
  • Старые гантели, чугунные утюги, рельсы и т.д. Эти якоря тяжелы и не очень удобны, транспортировать их в рюкзаке сложно, держать на резиновой лодке опасно.Якоря округлых форм плохо цепляются за донный грунт и могут скользить по нему.

Масса

Требуемую массу якоря можно определить несколькими способами:

Особенности и технические характеристики лодок серии «Крым»Российские лодочные моторы для лодкиКакую выбрать пластиковую лодку под мотор в 5 и 10 л сСтроение надувной лодки Баджер

  1. По таблицам. Эти таблицы можно найти в специальной литературе (библиотечные книги или подшивки тематических журналов), но более доступным источником такой информации является, безусловно, интернет.
  2. По эмпирической формуле. Водоизмещение лодки, выраженное в тоннах, возводится в квадрат. Из результата извлекается корень кубический, полученное число умножается на восемь. Конечный результат и показывает требуемый вес в кг.
  3. По длине и массе лодки. Соответствующая величина, выраженная в кг или см, делится на сто. Полученная величина и будет весом в кг. Например, для лодки массой 500 кг с грузом требуется якорь 5 кг. Если длина лодки 250 см, то ей потребуется якорь весом 2,5 кг.

Сколько якорей использовать?

Чаще всего возникает необходимость в использовании двух якорей для надёжности, безопасности и устойчивости

Важно понимать, что, даже если вы рыбачите в стоячей воде и при полном безветрии, всё может поменяться за несколько секунд. Неприятных сюрпризов можно избежать, если использовать два якоря: кормовой и носовой. А некоторые рыбаки размещают утяжелители на обоих лодочных бортах

А некоторые рыбаки размещают утяжелители на обоих лодочных бортах.

Иногда можно использовать только один якорь, даже если вы рыбачите с надувной ПВХ-лодке в условиях сильного течения. Но у такого утяжелителя должен быть короткий трос. Длинный канат может вызвать секторальные или маятничные лодочные колебания относительно места залегания груза.

Если вы рыбачите на лодке спиннингом и часто перемещаетесь по водоёму, тоже лучше привязывать один якорь. Его следует закрепить на носу или корме лодки. Тогда судно будет самостоятельно разворачиваться в одном направлении по течению или ветру, благодаря чему можно будет хорошо облавливать конкретные участки. На длину троса влияют условия ловли и глубина того места, где вы собираетесь порыбачить. Не крепите верёвочный конец посередине ПВХ-лодки, иначе она будет постоянно шататься, а, если будет сильное течение или ветер, опрокинется или в неё попадёт вода.

Интересное видео о том, как заякориться одним утяжелителем:

Как сделать хороший якорь для лодки?

Пока еще в магазинах не продаются якоря, удовлетворяющие всем требованиям рыбаков, поэтому и возникает такой вопрос.

  1. Узнать условия рыбалки. Необходимо выбрать место рыбалки, узнать погоду, по возможности исследовать или расспросить о грунте на дне.
  2. Выбрать модель, определившись по массе и виду.
  3. Подготовить необходимый материал и инвентарь.
  4. Сделать самостоятельно, используя литературу, интернет или советы других рыбаков.

Такой якорь, сделанный своими руками и «под себя», будет служить и радовать вас очень долгое время.

Как определить вес якоря и размеры якорного каната?

Массу якоря можно определить двумя способами:

  1. По расчету, исходя из формул.
  2. Посмотрев в специальные таблицы.

Масса якоря будет равна приблизительно 1% от длины или массы лодки.

Для лодки весом 420 кг подойдет якорь массой 4,2 кг.

Например, для лодки длиной 280см можно использовать якорь массой 2,8 кг.

Якорные канаты могут быть:

  • натуральные, которые давно уже почти не используются (сизаль, пенька).
  • синтетические, которые благодаря своей прочности, не подверженности гниению и влиянию солнца (капрон, нейлон), занимают лидирующие позиции.

Длина каната от якоря должна обладать таким разрывным усилием, которое будет превышать массу якоря в 70 раз. Предпочтительнее – канаты крученые. Оптимальный диаметр – 10 мм, так как канаты меньшего диаметра будут сильно резать руки.

Длина такого каната должна превышать глубину в 4-6 раз.

Если вы знаете, что в месте рыбалки сильное течение, то трос лучше иметь с необходимым запасом длины. Что само собой увеличит удерживающую силу самого якоря.

Сколько нужно якорей?

Основная задача якоря – это крепкое и надежное удержание лодки на воде. Необходима такая фиксация, которая исключит возможность смещения лодки под действием порыва ветра или сильного течения.

Поэтому удобнее и безопаснее использовать минимум два якоря:

  • основной, который отдают с носа лодки;
  • второстепенный (верп)– бросают с кормы.

Поставить лодку «в растяжку» – это значит поставить на два якоря.

Какой якорь лучше?

Недостатки использования тяжелых подручных средств (мешки с песком, рельсы, камни и кирпичи) в качестве якорных приспособлений:

  • неудобство из-за большого веса (иногда приходиться в одной руке держать «якорь», а другой производить другие движения – с мешком в руках этого не получится);
  • необходимость обработки острых краев, например, рельсы, чтобы не повредить ткань лодки;
  • большая трата времени на подвязывание кирпичей и камней.

Использование подручных средств оправдано только тогда, когда дно водоема в месте рыбалки очень каменистое.

Недостатки покупных готовых якорей:

  • высокая стоимость;
  • возможность приобретения товара с браком.

Поэтому лучше самостоятельно сделать якорь под конкретные ваши условия – течение, ветер, характер дна. Среди самодельных наиболее удобным считается складной якорь кошка.

Разновидности якорей

Существует несколько разновидностей якорей, имеющих конструктивные особенности. Используя чертежи, для лодки из ПВХ можно сделать своими руками такие якоря:

  • Холла;
  • Курбатова;
  • Денфорта;
  • Портера;
  • Нортилла;
  • вильчатый;
  • адмиралтейский;
  • грибовидный;
  • якорь-кошку;
  • якорь-гриб.

Каждая разновидность обладает и преимуществами, и недостатками. Также отличается процесс конструирования таких устройств. Полезно ознакомиться с самыми популярными вариантами, а потом определиться: какой вариант будет максимально приемлемым, в процессе изготовления не вызовет ни физических, ни финансовых сложностей.

Простейшая конструкция

Первоначально предлагаем рассмотреть простейшую конструкцию якорного элемента, ознакомиться с процессом его изготовления.

Для того чтобы соорудить изделие, потребуется подготовить материалы:

  • трубу из металла (длина должна быть около 27 см, а диаметр – около 2,5 см);
  • гайку;
  • втулку;
  • по два больших и маленьких металлических отрезка;
  • два металлических кольца;
  • два килограмма свинца.

Процесс создания простейшего якоря осуществляется в такой последовательности:

  1. Берут металлическую трубу и на одном из ее концов закрепляют втулку.
  2. Из металлических отрезков сооружают «лапы».
  3. «Лапы» присоединяют к трубе при помощи гайки.
  4. Для увеличения веса в полость трубы засыпают свинец, закрывают полость, чтобы предупредить высыпание свинца в процессе эксплуатации изделия.

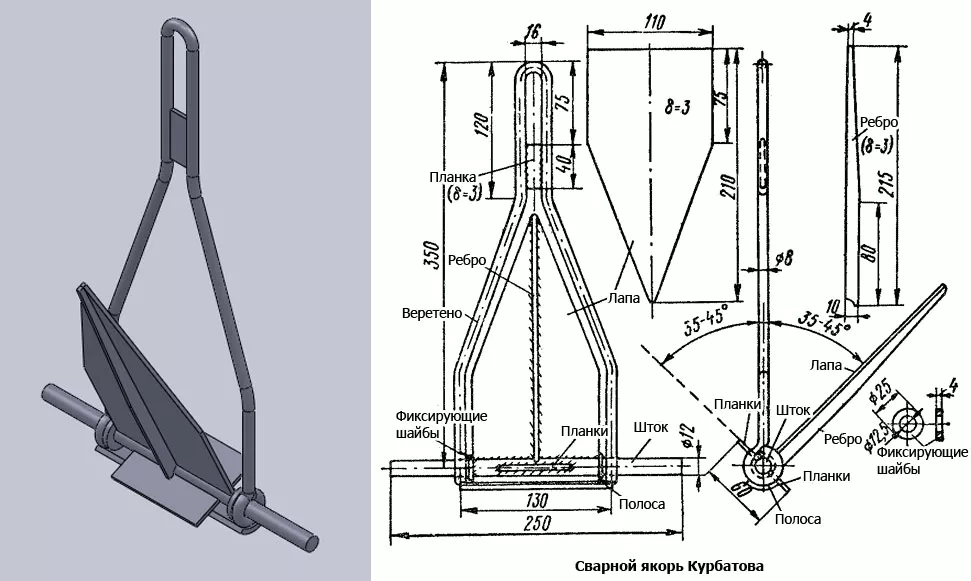

Якорь Курбатова

Для создания такой якорной разновидности необходимо иметь в наличии сварочный аппарат и хотя бы минимальный опыт работы с ним.

Предварительно нужно подготовить основные материалы:

  • стальной прут;
  • стальную проволоку;
  • отрезки из металла.

Сначала берут проволоку и создают из нее нечто, похожее на веретено. Это будет основой для якоря. Все остальные элементы будут привариваться к этой заготовке.

Из одного отрезка металла вырезают четырехугольник, а из второго делают пятиугольник, внешне напоминающий домик с крышей.

Поверхность пятиугольника приставляют под углом 90 градусов к середине металлического четырехугольника. Один элемент приваривают к другому и закрепляют на основе. Также к основе прикрепляют стальной согнутый прут, выступающий в данной конструкции держателем якоря.

Якорь-кошка

Для создания такой конструкции потребуются металлический прут и труба. Трубу разрезают на две части, а затем каждую режут дополнительно вдоль, в результате получая полые полусогнутые детали.

С одной стороны каждый из четырех элементов сплющивают, получая в этот раз подобие ковша. Остается все четыре «ковша» прикрепить к металлическому пруту так, чтобы они складывались.

Эта конструкция является легкой, но при этом надежной. Еще одним ее преимуществом можно назвать отсутствие необходимости утяжелять самодельный якорь.

Пирамидальный якорь

Само название этого варианта говорит о том, что берется за основу. Сначала из листов железа сооружается полая пирамида. Во внутреннее пространство заливается расплавленный свинец. В еще горячий свинец вставляют проволоку, которая будет выступать в качестве элемента крепления.

Пирамидальный якорь можно соорудить и иначе. Достаточно вспомнить детскую пирамидку. Ребенок, играя в нее, нанизывает на вертикальную основу кольца. Аналогично сооружается и пирамидальный якорь.

Сначала берут металлическую шпильку с резьбой. Далее нарезают металлические пластины, в центре которых просверливают отверстия. Все подготовленные пластины нанизывают на шпильку, а в завершении конструкция фиксируется при помощи гайки, как на фото.

Преимуществом такой конструкции является возможность регулирования веса якоря. Увеличивать или уменьшать массу можно путем добавления новых пластин или, наоборот, их снятия.

В любом магазине для рыболовов можно приобрести уже готовый якорь для любого типа лодок. Если же нести дополнительные расходы не хочется, то якорь для лодки из ПВХ можно сделать своими руками по уже готовым чертежам. Более подробно о том, как сделать это приспособление, можно узнать из видео.

Самодельные якоря для лодок ПВХ, примеры изготовления

Итак, водоём, погодные условия и особенности предстоящей рыбалки определены, известен характер дна. Определён тип якоря, конструкция разработана (лучше всего раздобыть или самому сделать чертёж, можно скачать его из интернета), рассчитана масса и подобран соответствующий канат. Можно приступать к изготовлению. Кроме резки металла болгаркой и сверления, может потребоваться плазменная резка. В подавляющим числе технологий необходим также сварочный аппарат.

Якорь-кошка

Отличный вариант для использования с лодок ПВХ длиной 3-4 м в безветренную погоду. Складные лапы крепятся на скользящей по центральному стержню муфте. Перед переноской якоря лапы должны быть зафиксированы в нижней части. Рабочее положение лап -фиксация наверху при помощи шплинтов. Эти шплинты легко срезаются при необходимости извлечь застрявший якорь.

Если ожидается ветреная погода, конструкция нуждается в утяжелении. И, порой, в весьма существенном!

Материалы для изготовления:

  • Труба (можно пруток) металлическая с диаметром 30 мм, длина в пределах 20…30 см и, дополнительно, кусок трубы чуть больше по диаметру, длиной 2…3 см. Короткая труба должна соосно надеваться на длинную трубу и иметь возможность свободно перемещаться вдоль оси.
  • Кольца монтажные, 2 шт.
  • Металлические листы толщиной 4…6 мм, из которых следует сделать следующие заготовки:
  • полоски10…15 см х2 см, 4 шт.;
  • полоски 4…5 см х 2 см, 4 шт., края закруглить.
  • полоски 3 см х 2 см, 8шт., закруглить с одного торца.
  • лапы в виде заострённого треугольника, 4 шт.
  1. 4 из 8-ми полосок размером 2х3 см просверливаются ( выполняется по одному отверстию диаметром 5…7 мм). Такие же отверстия просверливаются в средних и длинных полосках, причём в средних надо сделать 2 отверстия по краям.
  2. Полоски 2х3 см с отверстиями привариваются к длинной трубе и будут служить кронштейнами для крепления лап.
  3. Оставшиеся 4 полоски 2х3 см привариваются к короткой трубе.
  4. На точиле выполняется сужение длинных полос, затем, к ним приваривают треугольники. В середине полосок выполняется надрез, заготовка подгибается и заваривается. Так изготавливаются 4 рога-лапы.
  5. Короткая труба надевается на длинную, приваренные полоски на обоих трубах попарно соединяются серьгами (полосками 4…5х2 см) при помощи прутков.

Пирамидальный якорь

Существуют два способа:

  1. Пирамидальная форма изготавливается из согнутых металлических листов и скрепляется проволокой. Затем форма вставляется в земляную ямку и заливается расплавленным свинцом. До застывания свинца необходимо установить в него крепление для каната. Наиболее простой вариант крепления–проволочное кольцо.
  2. Различающиеся по размерам металлические пластины набираются на болт с приваренным кольцом для каната. Самая маленькая пластина должна располагаться снизу. Якорь Курбатовский
  • Металлический прут. Длина 12 мм.
  • Металлические полоски. Толщина проката 3 мм.
  • Проволока. Диаметр не более 8 мм.
  1. Из проволоки изготавливается веретено.
  2. Сверху на веретено привариваются (или привязываются) планки, служащие для разворачивания лапы и обеспечения нормального сцепления с дном.
  3. К концам веретена приваривается полоса металла. Её функция-удержание лап в рабочем положении.

Недостатком этой разновидности является неразборность конструкции, что усложняет транспортировку и повышает риск повреждения лодки.

Разборной якорь своими руками

  • Свинец * до 2-х кг.
  • Кольца из металла, 2 шт.
  • Стальная трубка, диаметр 25 мм и длина 270 мм.
  • Втулка на 25 мм.
  • Гайка М12.
  • Металлические полоски ** толщиной 4 мм.

* Можно обойтись без свинца, если масса якоря (1,6 кг в приведенном примере) достаточна для надёжного удержания лодки. В противном случае свинец служит для утяжеления конструкции якоря.

**Полосок размером 260х40 мм понадобится 2 шт., ещё нужны будут полоски меньших размеров, количество также 2 шт.

  1. на одном конце трубки сверлится отверстие;
  2. к другому концу трубки приваривается втулка;
  3. края более крупных металлических полосок, являющихся заготовками лап, обрабатываются наждачной бумагой;
  4. к одной из полосок-лап привариваются две пластинки меньшего размера, они будут предотвращать прокручивание якоря;
  5. лапы надеваются на трубку;
  6. заделывается гайка;
  7. кольца привариваются к гайке и к отверстию на трубе (штоке).

Кольца служат для обеспечения удобства при сборке якоря и при поднятии его с грунта.

Если требуется утяжеление конструкции, то внутрь трубы можно залить свинец.

Развитие якорей

В средние века изготовляли только железные якоря у которых были деревянные штоки. Смотря на изображения на миниатюрах старинных рукописей, монетах, печатях и картинах, можно с уверенно сказать, что практически до XVIII в. форма якорей совершенно не менялась. Происходили лишь мелкие изменения в технике их изготовления. В XIV в. появляется четырехрогий якорь, который, однако, для больших судов был не очень пригоден. Такие якоря использовали в основном на галерах.

Веретено делали из нескольких железных стержней (или полос) которые сваривали вместе. По стандарту на сердцевину веретена шло четыре стержня, к которым добавляли более тонкие для достижения необходимой толщины.

После ковки сечение веретена приобретало почти прямоугольную форму с закругленными краями. Верх веретена, равный 1/16 его длины, имел квадратное сечение. Эта часть – шейма – служила для закрепления штока, поэтому на ней с двух сторон имелись выступы – заплечики – или орехи, на которых лежал шток.

В шейме было отверстие – ухо , через которое пропускали рым. Лапы у якоря имели форму равнобедренного треугольника: боковые стороны были приблизительно на 1/3 длиннее основания Шток делали из двух дубовых брусков, которые надевали на шейму и скрепляли четырьмя или шестью железными бугелями, поставленными на брусья в горячем состоянии.

Существовали якоря с изогнутыми рогами, которые применяли в основном на торговых судах, но наиболее распространенными были якоря с прямыми рогами. Они находились на вооружении военных-судов вплоть до 1820 г.

Позднее от них отказались вследствие частых аварий судов, возникавших при их использовании. К началу XIX в. относятся первые исследования, которые привели к значительным изменениям в конструкции традиционных якорей. Важнейшими из них были появление подвижного штока, затем поворотных рогов, отказ от штока.

Кроме того, стали применять стальное литье для изготовления якорей. В 1830 г. лейтенант английского военно-морского флота Роджер после многолетних исследований и опытов предложил новую конструкцию якоря, который стали называть его именем. Якорь Роджера, который применяли до последнего времени, можно отличить от других по наличию железного штока с квадратным отверстием посредине. Этим отверстием шток надевали на шейму веретена и затем шплинтовали.

Для того чтобы снять шток, необходимо было удалить рым, поэтому позднее его заменили скобой. Шток мог быть и деревянным.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
