Бурение абиссинской скважины: плюсы решения, схемы, методика работ, оборудование

Зачем нужна желонка?

Желонка (а еще ее называют «бур-желонкой») — особый буровой снаряд для рыхлых грунтов. Если забивается абиссинский колодец (например, на дачном участке), желонкой обзавестись очень желательно. Ведь даже самая надежная скважина, если ее долго не использовать, может заглиниться (особенно, если пробита в аллювиальном или моренном грунте). Вот желонкой его и прочищают — бросают в колодец на веревке, затем вытягивают и выбрасывают собранную взвесь. Причем сделать такую желонку несложно и своими руками.

Самодельное устройство не требует точности в размерах и конструкции. Достаточно будет примерно соблюсти пропорции, ориентируясь на схему или даже рисунок желонки. И жесткой штанги она тоже не потребует, в отличие от других подобных приспособлений.

(90 голос., средний: 4,70 из 5)

Нужен ли подъезд?

Для бурения глубоких скважин обычно используют тяжелые буровые установки на базе грузовых автомобилей, типа ЗИЛ. Кроме того, для бурения скважины нужно много воды, а потому, если другого источника водоснабжения на участке нет – воду привезут бурильщики. А это еще один грузовик

Таким образом, непосредственно для бурения скважины необходимо обеспечить свободный проезд и некоторое маневрирование на месте бурения как минимум двух грузовиков – это важно, если на участке уже есть строения и/или растительность. Площадка, необходимая для бурения должна иметь не менее 4 метров в ширину и не менее 9 в длину, кроме того, важно учитывать, что мачта буровой установки может подниматься на высоту до 10 метров, поэтому никаких помех (например, линии электропередач) над будущей скважиной также быть не должно

Для бурения Абиссинского колодца требуется лишь тропинка для пешехода, так как все оборудование заноситься на руках. Минимум нарушений ландшафта

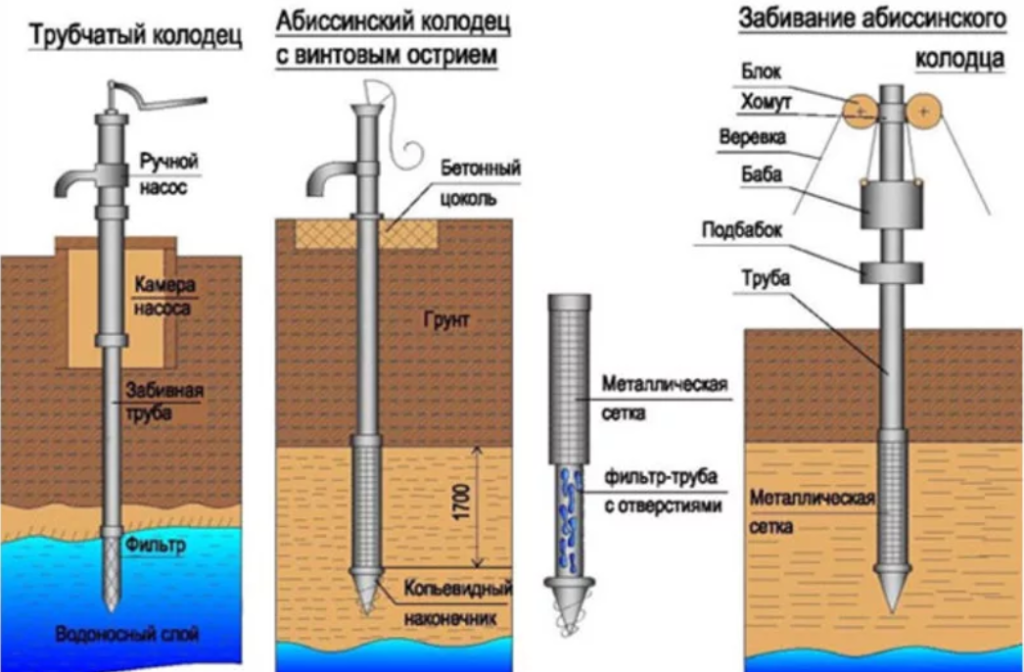

Типовая схема игольчатой скважины для воды

Классический вариант предусматривает наличие бурового снаряда и копера. Под воздействием натяжения веревок увесистая «баба» направляется вверх, а при их отпускании она падает на подбабок. Последний является портативной наковальней, обеспечивающей погружение иглы.

Подбабок представляет собой хомут из 2 симметричных деталей. После забивания ствола до нужного уровня подбабок демонтируется, а к последнему отрезку фиксируется следующий.

В процессе падения груз воздействует на нижний хомут, заглубляя оборудование. Процедура повторяется до тех пор, пока игла не окажется на глубине залегания водоносного пласта.

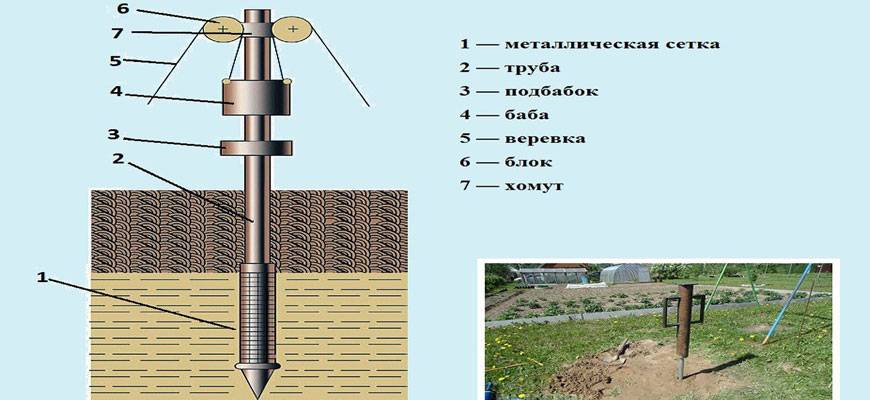

Схема абиссинской скважины игла.

Некоторые особенности абиссинской скважины

Рассмотрим несколько основных моментов для создания скважинного водоснабжения.

Технология изготовления ствола

Абиссинские колодцы не делают на заводах, их изготавливают своими руками, применяя:

1. Трубы ВГП с толстыми стенками (маркировка «усиленные»). Диаметр – 25-40 мм. Чем толще ствол, тем сложнее его забивать. На объем воды, который сможет выдавать скважина, толщина никак не влияет.
2. Наконечник из стали, который можно выточить на токарном станке. Длина –10-12 см, диаметр – на 1-2 см больше, чем у трубопровода. Форма – конус или пирамида.
3. Металлическая сетка плотного галунного плетения, из которой нужно сделать фильтр.

Трубчатое изделие нужно нарезать на отдельные отрезки (штанги) по 1,2-1,5 м. На них сделать внешнюю резьбу.

Первый отрезок играет роль фильтра. На нем просверлите несколько отверстий диаметром 8-10 мм в шахматном порядке. На конце приварите наконечник и установите сетку. В месте, где эта штанга соединяется со второй, поставьте обратный клапан насосной системы.

Наращивать ствол следует по мере заглубления, последовательно накручивая отрезанные части с помощью муфты.

Выбор сетки-фильтра

Фильтр для абиссинской скважины должен быть сделан из сетки галунного плетения. Внешне выглядит как металлическая ткань. Ромбовидные ячейки не дают песчинкам забиваться. Есть разные типы фильтрующих сеточек, отличающиеся величиной отверстий. Поэтому подбирать необходимо в зависимости от фракции песчинок.

В идеале фильтр должен пропускать 30-40% песка. Маленькие частички выходят вместе с водой, а крупные остаются. Покупать сетку с совсем крохотными отверстиями нельзя, иначе мельчайшие песчинки будут спрессовываться вокруг фильтровой системы и мешать движению воды, соответственно, дебит со временем уменьшится.

Какие трубы лучше?

Для абиссинской скважины подходят железные и полимерные. Если решили брать металлические, то они должны быть оцинкованными, чтобы лучше противостояли коррозии и патогенным микроорганизмам. Железо очень крепкое, его невозможно сломать.

Из полимеров выбирайте полиэтилен низкого давления и армированный полипропилен с толстыми стенками. Материалы устойчивы к образованию ржавчины, деформации, обладают высокой прочностью.

Как вытащить трубу из скважины?

Извлечь трубчатую колонну из ямы сложно, так как ее плотно обхватывает грунт. Чтобы ослабить фиксацию, используйте специальные тиски – две пластины из стали, которые стягиваются болтами.

Вместо них можно воспользоваться подбабником. Надеть его на трубу, закрепить ход наверх муфтой, закрученной по резьбе, и потихоньку тянуть вверх двумя домкратами с двух сторон от иглы.

В чем отличие обычного колодца от абиссинского? Что лучше?

Колодец – примитивная накопительная система. Он состоит, как правило, из бетонных колец диаметром 1 метр и постепенно набирает воду из любого грунта – глины, песка или суглинка. Бо́льшая часть колодцев в Подмосковье берет воду из глины. Этим объясняется их очень низкая производительность – около 50-100 литров час, а, зачастую, и того меньше. Поэтому колодец дает воду «порционно»: выкачав какое-то количество воды, необходимо ждать определенное время, чтобы она набралась снова.

Абиссинский колодец – значительно более совершенная система. Он состоит из дюймовых труб (наружный диаметр 33 мм.) и такого же диаметра фильтра, поэтому занимает в 10 раз меньше места на участке. Его изготовление – крайне аккуратная работа, чего не скажешь об обычном колодце, после копания которого на участке остается до 10 тонн грунта. Абиссинский колодец не требует чистки – так как не заиливается, и дает воду непрерывно – то есть вода не закончится ни через час, ни через два, ни через сутки. Абиссинский колодец не работает «на глине» и берет воду из песка. Его производительность – 1000-2000 литров в час, что более, чем в 10 раз выше, чем у обычного колодца.

Технология создания скважины

Абиссинский колодец обустраивают двумя способами: забивкой или бурением скважины. Для осуществления первого метода применяют так называемую забивную бабу, а в процессе работы в трубу периодически льют воду. В тот момент, когда вода резко уйдёт в грунт, трубу вкапывают ещё на 50 см, а затем монтируют насос. Забивной способ хорош в том случае, когда вы создаёте колодец самостоятельно, но метод этот не лишён недостатков. Во-первых, если на пути трубы попадётся валун, игла может полностью испортиться. Во-вторых, при забивании колодца можно пропустить водоносный слой.

Второй способ, предполагающий бурение скважины, требует помощи мастеров и привлечения специального оборудования, зато при осуществлении этого метода вы гарантировано найдёте воду в колодце.

Забивать скважину-иглу можно несколькими способами:

1. При помощи скользящей бабки и подбабка – специальной детали, которая плотно охватывает трубу и не соскальзывает вниз. В процессе забивания иглы рабочий поднимает бабку и с силой опускает её вниз, на подбабок. Деталь постепенно перемещают вверх по трубе и работают таким же способом до тех пор, пока не будет найден водоносный слой.
2. Второй метод создания абиссинского колодца – забивка торцевой бабкой с заглушкой. В подобном случае удар приходится на верхнюю часть трубы, заглушка же устанавливается на торце для того, чтобы обезопасить резьбу от повреждения. Этот способ хорош тем, что позволяет использовать максимальную силу удара.
3. Забивать скважину можно и при помощи штанги. В этом случае нет опасности согнуть трубу, а сам процесс происходит легче и быстрее. Забивную штангу можно сделать из шестигранника или круглого прута. Отдельные части прутков скручивают между собой с помощью резьбового соединения. Чтобы после окончания работы штангу можно было извлечь из земли, длина её должна быть большей, чем глубина залегания водоносного слоя.

Бурение

Этот способ используется часто для прохождения грунта до плывуна, как называют насыщенный водой песчаный слой, который из-за своей рыхлости может осыпаться сразу после продвижения в нем бура. Чтобы избежать этого, бурение скважины совмещают с погружением обсадной трубы.

Буры для производства абассинской скважины иглы можно сварить в домашней мастерской. Оптимально использовать две модификации:

• рамочный бур, представляющий собой П-образную конструкцию, и использующийся для прохождения плотного глинистого слоя,
• рамочный бур с цилиндром, который установлен внутри рамки и служит для сбора и последующей эвакуации грунта из канала.

Технология бурения достаточно проста – прохождение слоев грунта осуществляется последовательно, с постепенным наращиванием рабочей части штангами. На этапе бурения буром с цилиндром лучше использовать лебедку (покупную или собранную самостоятельно из стартера и троса, оснащенных ограничительными шайбами и установленных на подставку). Такое приспособление позволит легко извлекать из канала бур, штанги и скопившийся в цилиндре грунт, которые в сумме дают немалый вес.

Забивка бабкой с подбабком

Подбабком называют конусообразный элемент, закрепленный на штанге с помощью упорной шайбы. Несложная конструкция позволяет достичь максимальной эффективности.

Скользящая по штанге бабка, падая после подъема, отдает подбабку энергию, благодаря чему штанга входит в грунт. Для того чтобы избежать разрушений, конус подбабка должен быть изготовлен из более прочного материала, чем бабка. Упорная шайба не дает конусу слететь со штанги даже при очень сильных ударах. Напротив, в это время он «садится» еще прочнее.

Забивка бабкой с заглушкой

Для реализации этого способа используют не скользящую по штанге, а торцевую бабку. Для защиты резьбы штанги в верхней части устанавливается заглушка. Рекомендуется использовать бабки от 30 кг и более.

Забивка штангой

Оборудование для забивки штангой – шестигранные пруты, диаметр которых позволяет поместить их в колонну. Каждый из них снабжается резьбой для наращивания длины (внутренней с одной стороны и наружной с другой). Для надежности крепления длина участков с резьбой должна быть не менее 2 см. Процесс забивания обсадной трубы, погруженной в пробуренную скважину, заключается в бросании прута в полость штанги.

Абиссинский колодец своими руками

Рассмотрим поэтапно, как сделать абиссинский колодец своими руками.

1. Подготовка рабочего места. Первым шагом, подготавливая площадку, снимаем дёрн. На месте забивки при помощи простого садового бура делаем углубление в 0,5-1м глубиной.
2. Если в процессе забивки будет использован копр, следует шагом собрать устройство для его подъёма – треногу из брусьев или металлических элементов.
3. Подготовка труб. На первую забиваемую трубу с перфорацией крепим конусообразный наконечник и устанавливаем её в отверстии строго вертикально.
4. На верхнем конце трубы закрепляем забивной наконечник.
5. Начинаем наносить удары по забивному наконечнику копром или ручным молотом-бабой. В податливом песчаном грунте трубы уходят в почву достаточно быстро. Пользуясь молотом весом в четверть центнера, можно заглубить на метр металлическую трубу диаметром в 2,5 см всего за 7-8 ударов.
6. Когда первая труба почти полностью уйдёт в землю, к ней при помощи резьбовой муфты прикрепляем следующую трубу, и продолжаем работу по той же схеме.
7. Забивать трубы следует до проникновения в водоносные слои. Одной из самых частых ошибок при забивке абиссинской скважины – прохождение водоносного горизонта насквозь. Чтобы избежать этого, следует при достаточном заглублении труб заливать в них воду. Верхние водоносные слои безнапорные и весьма пористые. Залитая в трубы вода будет сразу же уходить сквозь перфорацию и сетчатые фильтры. Если всё происходит именно так, значит, вы достигли водоносного слоя и продолжать заглублять трубы далее не следует.
8. К скважине подсоединяют насос и начинают прокачку. Изначально вода будет идти мутная, с примесью песка и взвешенных микрочастиц. Но уже после прокачки 100-200 л, она станет заметно чище.

Время для проведения работ

При поиске готовых проектов автономного водоснабжения вопрос времени для проведения мероприятий отходит на второй план. Однако для максимального комфорта их лучше выполнять летом.

Если такая возможность отсутствует, придется перенести процедуру на другой период. Летнее бурение предпочтительнее из-за сухого и устойчивого грунта, минимального количества осадков и благоприятных температурных условий.

К дополнительным достоинствам выкапывания летом относится увеличенная продолжительность светового дня. Кроме того, сухая почва быстрее впитывает грязь, которая выделяется в процессе.

Если работы перенесены на осень, то лучше приступить к ним в сухой день с хорошей погодой. При повышенной влажности от мероприятий лучше отказаться.

Приступать к бурению весной нецелесообразно. Вода в это время находится неглубоко, что обусловлено сезонным паводком. Это доставляет ряд неудобств при поиске оптимальной глубины для размещения. Также в этот период в шахте может присутствовать много грязи, которую придется долго и тщательно выкачивать.

Зимой работы усложняются промерзанием поверхностных почвенных слоев. В таком случае завершить бурение посредством забивки станет невозможно.

Однако метод имеет и положительные стороны, т.к. грунт в отверстии становится максимально устойчивым, а шахта не загрязняется. В отдельных случаях зимнее бурение не предусматривает базовой прокачки жидкости на поверхность.

Кроме того, зимой неглубокие водоносные пласты залегают на самом низком уровне, что упрощает выбор глубины установки фильтра.

Оптимальное время для бурения скважины — летний период.

Сбор фильтр-иглы

Фильтр-иглу для забивной скважины можно сделать из металлической либо пластиковой трубы диаметром от 1 до 1,5 дюймов. Выбранную трубу нарезают на отдельные фрагменты длиной по 1-2 м. В процессе забивания колодца трубу постепенно наращивают с использованием резьбовых соединений. Чтобы уплотнить места стыков, используют льняную паклю, силиконовый герметик, масляную краску или любой другой подходящий материал. Нередко для уплотнения применяют специальные муфты.

Чтобы труба лучше проникала в почву, её конец нужно оснастить фильтр-иглой. Такая игла не только поможет трубе легче войти в землю, она также защитит колодец от ила и обеспечит чистоту подаваемой воды. Иглу желательно делать из того же материала, из которого выполнена сама труба.

Рассмотрим подробнее этапы создания металлической фильтр-иглы:

1. Возьмите металлическую трубу и проделайте в ней отверстия диаметром от 5 до 8 мм. Отверстия должны быть расположены в шахматном порядке.

   Выберите трубу подходящего диаметра и просверлите в ней отверстия

2. Поверх отверстий припаяйте нержавеющую сетку, которая будет служить фильтром.

   Поверх перфорации прикрепите сетку

3. К концу трубы приделайте острый наконечник, по диаметру чуть больший, чем сама труба. Эта разница в размерах нужна для того, чтобы труба свободно проникала в почву вслед за наконечником
   .

   Припаяйте к концу трубы острый наконечник

Фильтр-игла для абиссинской скважины из пластиковой трубы делается следующим образом:

1. Подготовьте армированную полипропиленовую трубу диаметром 1-1,5 дюйма.
2. Вставьте внутрь трубы сетку, которая будет играть роль фильтра. Чтобы сетка держалась надёжно, зафиксируйте её методом вплавления.
3. Сделайте на трубе перфорацию, прорезав щели ножовкой по металлу.

Создать фильтр-иглу своими руками несложно, тем более что все необходимые материалы и инструменты продаются в строительных магазинах. Но если вы хотите упростить себе задачу, купите готовый комплект для абиссинской скважины.

Как устроен фильтр скважины-иглы

Самый первый и важный элемент скважины-иглы – фильтр. Он изготавливается следующим образом: берется отрезок трубы блинной 1,2-2 метра, размечается метровый отрезок под будущий фильтр. На этом отрезке насверливаются отверстия диаметром около 8-10 мм в шахматном порядке, чтобы не ослабить трубу. На конце трубы возле фильтра приваривается стальной конус, который облегчит прохождение трубы в грунте по принципу копья.

Следующий шаг – выполнить подмотку под фильтр. Задача подмотки – создать зазор между трубой и фильтрующей сеткой, которая монтируется поверх подмотки. Без подмотки всасывание воды в каждое отверстие трубы-фильтра производилось бы только через участок сетки непосредственно над отверстием. С подмоткой вода будет всасываться с гораздо большей поверхности сетки в созданный зазор, а потом – в отверстия на трубе. Таким образом, выполнив подмотку, мы существенно увеличиваем дебит скважины. Подмотка выполняется обычно из проволоки того же материала, что и фильтрующая сетка – к примеру, нержавейка к нержавейке, чтобы избежать формирования гальванической пары. В помощь Вам при выборе — таблица совместимости металлов:

При сборке фильтра обратите особое внимание на совместимость металлов: некоторые из них создают гальваническую пару, и при соприкосновении в результате химической реакции быстро разрушаются. К примеру, сделав подмотку на трубу алюминиевой проволокой, а сверху закрепив латунную сетку, через несколько месяцев Вы получите дырки в местах касания этих несовместимых металлов. Поэтому в большинстве случаев проволока и сетка берутся из нержавеющей стали, т.к

достать эти материалы легко

Поэтому в большинстве случаев проволока и сетка берутся из нержавеющей стали, т.к. достать эти материалы легко.

Обустройство артезианской скважины

Для самостоятельного обустройства артезианской скважины нужно приготовить:

• гидробак;
• оборудование для подъема воды;
• датчики контроля расхода воды, уровня, давления в шахте;
• устройство для защиты от промерзания: кессон, адаптер, приямок.

Оголовок для артезианки лучше приобрести в готовом виде. В его комплект входят:

• крышка;
• фиксаторы;
• карабин;
• уплотнитель;
• фланец.

Оголовок крепится к обсадной трубе болтами. Это обеспечивает герметичное закрывание, прижимая крышку к уплотнителю. Смонтировать оголовок можно самостоятельно. Предварительно нужно внимательно изучить прилагаемую инструкцию и точно следовать указаниям производителя.

Кессон — еще 1 необходимый элемент артезианской скважины. Его установка производится ниже уровня промерзания почвы в самый холодный период года. Снаружи кессон нужно утеплить. Для этого можно использовать минеральную вату или другой подходящий материал. Кессон обеспечит защиту артезианки от промерзания.

После окончания работ по бурению артезианской скважины необходимо получить технический паспорт на свой гидравлический объект. В этом документе будет описано месторасположение скважины и основные технические характеристики конструкции.

Во избежание проблем со здоровьем необходимо обязательно обратиться в лабораторию, чтобы провести анализ воды. Забор материала для этого производится согласно инструкции. В некоторых случаях лабораторное исследование воды показывает чрезмерно высокое содержание железа. Это требует установки обезжелезивающего фильтра со специальными картриджами.

Принципы работы абиссинского колодца

При постройке классического колодца приходится создавать глубокую шахту. Главное отличие абиссинского варианта заключается в том, что в почве делается узкое отверстие — прокол. Для этого применяют стальные трубы с маленьким диаметром. Такое сооружение получило название скважина-игла. Глубина погружения в грунт соответствует уровню залегания первого водоносного слоя.

На большой глубине устанавливается фильтр, который препятствует попаданию микробов или других загрязнений. Вода поднимается по герметичным трубам, что также обеспечивает ее чистоту. Поскольку первый водоносный слой залегает не слишком глубоко, насыщение солями не превышает допустимых показателей.

С помощью этого несложного устройства можно обеспечить чистой водой частный дом с небольшой площадью.

Принципы работы абиссинского колодца

Абиссинский колодец это упрощенный вариант скважины, позволяющий получать воду из залегающего сверху первого или второго водоносного горизонта. Конструкция его предельно проста. Представляет собой колонну соединенных между собой газоводопроводных стальных труб с примитивным фильтром и металлическим наконечником внизу.

Тонкий ствол выработки внешне напоминает древнейшее приспособление для шитья. Отсюда второе название: скважина игла.

Грамотно устроенный абиссинский колодец обеспечит водоснабжение приусадебного участка не хуже шахтного и не уступит ему в долговечности

Классический метод погружения абиссинского колодца в землю производится банальным забиванием – самым простым способом, активно применяемым в среде самостоятельных мастеров. Забивают до тех пор, пока нижняя труба с наконечником не вскроет водоносный слой.

Иногда колонну частично заглубляют посредством шнекового бурения, но аренда ручной или механической буровой установки существенно увеличивает бюджет работ.

Абиссинская скважина была изобретена и опробована на деле в период войны между колониальной Англией и Эфиопией в 1867-68 годах. Предложенная американским инженером Нортоном конструкция неутомимо обеспечивала английские войска водой во время их передвижений по пустыне.

Галерея изображений
Фото из

Абиссинский колодец — наиболее экономный метод добычи грунтовой воды

Так как глубина скважины-иглы стандартно не превышает 10 — 12 м, для откачки воды подойдет недорогой поверхностный насос

Дебит скважины-иглы равен дебиту обычного трубчатого колодца

Устроить скважину-иглу можно в любом, чаще всего недоступном для бурения обычной скважины месте, к примеру, в подвале дома

Устройство скважины-иглы отнимет минимум средств

Откачку воды ведут поверхностными насосами

Дебит абиссинской скважины не отличается от стандартной

Бурение абиссинской скважины в подвале

Устройство для извлечения живительной жидкости из подземных слоев грунта оперативно устанавливалось, демонтировалось и вновь использовалось на следующем привале.

Такие приоритеты как мобильность, дешевизна и простота сооружения были по достоинству оценены военными, привлекали путешественников и исследователей.

Плюсы устройства скважины иглы своими руками заключаются в простоте и минимальных сроках сооружения, легком демонтаже и бюджетной стоимости

В России с замечательным изобретением познакомились спустя год по завершении английского похода. Приспособление для подъема воды с небольшой глубины было описано К. И. Маслянниковым в книге, посвященной бытовавшим в то время эффективным буровым снарядам.

Из устроенных в районе Царского Села пяти абиссинских скважин, две оказались вполне пригодными для получения свежей воды. Три не смогли достичь водоносного пласта из-за известняка, близко залегающего к дневной поверхности.

Успешные абиссинские колодцы давали в минуту по ведру. Поначалу шла мутная жижа, которая после получасовой прокачки становилась достаточно прозрачной и чистой.

Скважиной-иглой вскрываются только первые от земной поверхности водоносные горизонты, поэтому для питьевых целей полученная вода использоваться не может. Она подходит для полива, уборки территории и схожих хозяйственных нужд.

При желании и внушительном дебите выработки для очистки воды можно установить систему грубых и тонких фильтров, задерживающих механические включения и химические примеси.

Веский недостаток абиссинского колодца – незначительная глубина забора воды, связанная с применением поверхностных насосов, однако это самый удобный источник временного пользования

Как бурить?

«На песок» возможно бурение:

• или разведочное;
• или уверенное.

Для первого случая больше подойдет заводской комплект оборудования (стоит такой от 6-ти до 8-ми тысяч рублей). Тогда бур с колонной можно извлекать из скважины и использовать многократно. Очень удобно на случай, если пробитый колодец оказался пустым. Всегда можно попробовать «заводиться» в каком-то другом месте.

Но, в принципе, для одноразового битья (допустим, совсем рядом уже есть подобный колодец) можно оборудование изготовить самостоятельно, из подручных средств.

Что касается непосредственно метода канатно-ударного бурения с участием снаряда Нортона — это занятие тяжелое физически, зато простое с точки зрения технологии:

1. Снаряд ставится в приямок или подвешивается на треноге. А можно ничем таким не заморачиваться, а просто забить бур в землю кувалдой.
2. Далее вставляется первая штанга, а на нее по очереди надеваются:

• подбабок;
• «баба»;
• и верхний хомут. При этом хомуты на штанге затягиваются буквально «намертво».

1. Затем канаты продевают в шкивы, а «бабу» тянут до верха.
2. После канаты отпускаются, а операция повторяется снова и снова.
3. Хомуты переставляются, а колонна наращивается следующими штангами по мере ее углубления.

Обслуживание скважины

Абиссинские скважины достаточно долговечные. При надлежащем уходе и обслуживании они способны прослужить не менее 30, а то и все 50 лет. Для этого следует пользоваться скважиной регулярно, не прекращая качать из неё воду на срок, дольше двух месяцев. В этом случае водяная линза вокруг перфорированной трубы будет сохранять свою чистоту, не замутняясь и не заиливаясь.

Если же вы используете абиссинский колодец только во время дачного сезона, насосное оборудование на зиму нужно будет законсервировать. Весной же придётся прокачивать скважину по-новому, как и в момент первого запуска.

Использование

Процесс введения устройства в эксплуатацию состоит из таких этапов:

• устанавливается резиновый падающий клапан или монтируется обычный магазинный обратный клапан;
• через патрубок-тройник монтируется насос или насосная станция. Не забудьте сюда же поставить обратный клапан;
• в конструкцию колонки заливается вода;
• подсоединяется шланг;
• запускается насос;
• выполняется прокачка до тех пор, пока вода не станет прозрачной. Иногда этот процесс может затянуться и занять несколько дней или даже недель.

Всё! Можно наслаждаться водой на любимом дачном участке: топить баню, «заправлять» каркасный бассейн, помогать жене поливать цветы…

Анекдот в тему: Мне бы хотелось каждое утро вставать на рассвете, делать пробежку, обливаться холодной водой… Но я сильнее всех своих желаний.

Таким образом, «эфиопская» скважина – это очень полезная конструкция, делающая жизнь на даче невероятно комфортной!

Цитата мудрости: Ничего люди не принимают с таким отвращением, как советы (Джозеф Аддисон).

https://youtube.com/watch?v=LsyyVxKLfNY

Абиссинская скважина своими руками из полипропиленовых труб

Главное достоинство этой установки — мобильность и автономность всей конструкции. Сам процесс обустройства не представляет ничего сложного. Достаточно забить трубы в землю, первая из которых представляет собой так называемую иглу с фильтром. После появления воды скважину промывают, сутки отстаивают, а затем бетонируют участок, укомплектовывают её помпой и откачивающим механизмом. Теперь можно пользоваться этим чудом инженерной мысли в соответствии со своими нуждами.

Необходимые инструменты и материалы

Полипропилеоновые трубы обладают достаточной прочностью и имеют доступную цену

Перечень необходимых инструментов и материалов минимален:

• ручной бур;
• подбабок или забивной наконечник;
• бабка;
• подъёмный блок;
• пластиковые трубы для тела скважины;
• забивная игла копьевидной формы с диаметром на 15–20 мм шире диаметра используемых труб.

Отдельно стоит остановиться на трубах, используемых для обустройства тела скважины. Оптимальный вариант — изготовление их из армированного полипропилена или полиэтилена низкого давления. Толщина стенок должна быть не меньше 0,5 см, это обеспечит необходимые показатели прочности и антикоррозийной стойкости. Диаметр, как правило, 25–30 мм.

К материалу забивной иглы также предъявляются следующие требования:

• прочность;
• надёжность;
• пригодность для контакта с жидкостью.

Подготовительные работы

Фильтр-иглу можно изготовить своими руками

Подготовительные работы начинаются с определения подходящего участка для установки абиссинской скважины. Желательная глубина уровня водоносного слоя — до 8 метров от поверхности земли. Вот несколько признаков такого участка:

• присутствие подобных скважин на соседних участках;
• в обычном колодце измеряют его глубину до дна и до зеркала воды;
• протекание поблизости родников и ручьёв;
• обильное произрастание мать-и-мачехи, конского щавеля, репейника, чистотела и др.;
• роение мошек над некоторыми участками;
• использование лозы или металлических рамок — в месте, где сошлись концы, и следует искать воду.

После этого нижнюю часть ближайшей к игле трубы модифицируют под фильтр:

• сверлят отверстия диаметром 0,8–1 см со всех сторон с шагом 5 см на длину до 70–100 см;
• обматывают проволокой, припаивая все стыки пищевым припоем;
• устанавливают мембрану или сетчатый фильтр;
• ещё раз обматывают проволокой.

Трубы соединяют резьбовыми фитингами. Предварительные работы завершаются организацией небольшого котлована, представляющего собой яму с диаметром в 100 см и глубиной 0,5 м.

Пошаговая инструкция по бурению и обустройству

Бурение скважины — один из важнейших этапов её обустройства

Алгоритм монтажа абиссинской скважины складывается из следующих этапов:

1. Пробуривание ручным буром 50–100 см.
2. Монтаж первой секции с забивной иглой. Её выравнивают по уровню строго вертикально и фиксируют с помощью треноги или доски с отверстием.
3. Установка приспособления для забивки. Оно представляет собой забивной наконечник с внутренней резьбой для насадки на трубу и бабку в виде стального цилиндра с отверстием шире диаметра трубы. Подъём осуществляют через блоки, к которым прикреплена бабка хомутами.
4. Всаживание трубы в грунт до намеченного уровня с одновременной накруткой новых секций. Сигналом к окончанию работ становится появление жидкости или характерных звуков внутри трубы.
5. Промывка скважины и отстаивание в течение суток. Допустимо использование арендованного ручного оборудования, если в дальнейшем планируется установить полноценную насосную станцию.
6. Проверка качество поступающей воды на мутность, цвет и другие органолептические показатели.
7. Бетонирование площадки вокруг. Снимают грунт на глубину до 300 мм, насыпают слой песка толщиной 100 мм, укладывают арматуру и бетонируют под углом в несколько градусов для стока воды.
8. Подключение насосного оборудования и декорирование площадки с источником.

Как выбрать место для скважины?

Когда возникает вопрос о том, где именно на участке бурить скважину на воду, многие застройщики вспоминают старые кинофильмы, где бородатые «знахари» ходили по земле с замысловатыми фигурами из прутьев в руках. Такие «специалисты» по поиску воды сейчас есть в каждой местности, так и мы это делаем с большим успехом.

Так же существует целых несколько очевидных природных признаков, по которым можно определить место, где подземные воды находятся наиболее близко к поверхности. Речь, главным образом, о растительности – там где вода ближе к поверхности земли, растут другие растения и растительность вообще более интенсивна. Но главное — актуально все это исключительно в том случае, если задача – выкопать колодец минимальной глубины(именно экономия труда и бетонных колец традиционно является главным приоритетом при решении сельских проблем водоснабжения).
