Как правильно пробить скважину желонкой своими руками?
Главная цель работы – заглубить трубы (а их лучше использовать отрезками по 1-2 метра). Поэтому при бурении, можно каждый раз не вынимать содержимое желонки на поверхность (особенно на мягких, песчаных почвах). Это будет слишком долго и трудно. Прибор просто рыхлит грунт, пропускает его через себя, а трубы медленно опускаются всё ниже и ниже.
В конце работы ил можно откачать ручным поршневым или дренажным насосом.
- С ручного, или бензинового бура начинается процесс самостоятельно изготовления скважины. Делается вертикальное отверстие, насколько хватает длины бура. Если первый водоносный слой близко – то до него (ниже не имеет смысла – плывун быстро замоет все усилия).
- В получившуюся штольню ставится первый отрезок трубы с фильтром на конце.
- Теперь опускается желонка и начинается бурение, как описано выше. По мере того, как один отрезок будет погружаться в почву, его наращивают следующим.
Бурить скважину довольно долго, поэтому имеет смысл уделить время механизации труда. Устанавливается тренога, а канат перекидывается через блок – вытаскивать приспособление так гораздо проще!
Понятие комфота всегда связано с качественным водоснабжением, поэтому нехватка давления в водопроводе никогда не бывает незаметной. Проблему с напором решит станция повышения давления воды. Читайте рекомендации по выбору насосного оборудования.
Как изготовить саморегулирующий греющий кабель для водопровода, смотрите тут.
Самый простой способ обеспечить себя водой на загородном участке — выкопать колодец. Здесь http://aquacomm.ru/vodosnabzenie/zagorodnyie-doma-v/avtonomnoe-vodosnabzhenie/istochniki/kolodets/kopka-svoimi-rukami.html вы найдете подробную информацию о копке колодца своими руками: от выбора места до оформления наземной части.
Использование желонки при бурении
При устройстве скважин в рыхлых, обломочных, сыпучих породах, наполненных водой, также можно использовать желонку. Правда, в этом случае инструмент делают длиннее (до 3-4 м), чтобы захватывать и поднимать наверх больше породы за один прием. Клапан выполняют из стальной пластины.
Для уплотнения используют кожу или резину.
Вместо троса применяют буровые штанги, для изготовления которых берут штанги газовые трубы, диаметр которых составляет 33, 42 или 48 мм. Известны случаи, когда бурение скважины желонкой ударным способом осуществлялось с помощью деревянных штанг, оснащенных металлическими наконечниками. Для изготовления буровых штанг использовали тонкослойную ель, ясень, дуб или лиственницу.
Как видите, изготовить желонку для периодической чистки неглубокой скважины можно и своими силами.
Хотя в продаже имеются и заводские модели. С помощью данного приспособления можно поддерживать скважину в исправном, рабочем состоянии и не оставлять дом без воды. Помните, что постоянный забор воды препятствует заиливанию скважины, а значит, и чистить ее придется реже.
Всё чаще водоснабжение в доме осуществляется из скважины при помощи компактной станции.
Но бывает, что через время водоскважина заиливается.При открытии крана вода какое-то время бежит, а потом начинает сосать воздух или идёт грязная жижа. Почистить источник можно инжекторным пистолетом или помпой.Если же это оборудование не доступно, может выручить простейший инструмент – желонка для скважины. Своими руками с её помощью можно прочистить и даже пробить новую скважину! Да и сам прибор легко сделать самостоятельно.
Выбор: с фильтром или без?
Чтобы предотвратить попадание в скважину загрязнений, внутрь ствола устанавливают вторую трубу со скважинным фильтром. Его изготавливают из длинного отрезка трубы, диаметр которой должен быть меньше, чем диаметр обсадной трубы. Верхнюю часть трубы используют под сальник, а в средней части проделывают множество отверстий.
На отрезке трубы, из которой изготавливают фильтр для скважины, следует проделать ряд частых и достаточно больших отверстий. Такая перфорация обесчпечит быстрое поступление отфильтрованной воды в скважину
Перфорированный участок закрывают сеткой галунного плетения, но в крайнем случае подойдет и обычная мелкоячеистая сетка, например, с параметрами 0,2Х0,13. Сетку можно зафиксировать проволокой.
Нижняя часть фильтра представляет собой отстойник, там перфорация не нужна. Если в скважину, устроенную шнековым способом, можно спустить фильтр с помощью соединенных между собой штанг, то при выполнении ударно-канатного бурения фильтр доставляют с помощью металлического троса.
Перфорированный фильтр для скважины следует закрыть металлической сеткой галунного плетения и зафиксировать проволокой из нержавеющей стали. Вместо сети галунного плетения можно взять обычную, достаточно мелкую сетку
Это не позволяет прижать фильтр с силой, чтобы обеспечить герметичность конструкции при соединении с сальником. В таком случае можно эффективно использовать ПСУЛ – предварительно сжатую уплотнительную ленту. Этот материал широко применяется при монтаже ПВХ окон.
Такую ленту следует намотать на край фильтра и сразу же опустить в шахту, поскольку ПСУЛ довольно быстро расширяется. Если фильтр опущен немедленно после наматывания ленты, она расширится в низу и обеспечит надежную герметизацию фильтра. После того, как фильтр опущен вниз, обсадную трубу аккуратно поднимают вверх.
ПСУЛ – предварительно сжатая саморасширяющаяся уплотнительная лента используется при монтаже окон ПВХ, но подходит для создания сальника скважинного фильтра. Нужно намотать ПСУЛ примерно на 30 см в верхней части фильтра и сразу же опустить его в скважину
При этом большая часть фильтра должна оказаться ниже уровня края обсадной трубы. Для подъема трубы можно использовать два пятитонных домкрата. Вынутую на поверхность часть трубы срезают или отвинчивают. Чтобы хомут не скользил, к выступающему куску трубы приваривают куски арматуры.
Ударно-канатный способ бурения позволяет создать бесфильтровую скважину. Чтобы обустроить ее таким образом, необходимо опустить обсадную трубу ниже водоносного слоя примерно на 0,5 метра. При “мокром” шнековом или колонковом бурении затруднительно бывает извлечь из скважины керн. Желонка легко извлекает рыхлые, насыщенные водой обломочные породы.
Схема устройства бесфильтровой скважины: 1 – скважина; 2 – водоносный – горизонт; 3 – водоприемная воронка; 4 – кровля; 5 – обсадная колонна; 6 – песок; 7 – полость, образованная в процессе откачки песка эрлифтом
После того, как обсадная труба прочно установлена, в скважину опускают два шланга. По одному из них в скважину подается поток воды, а по второму с помощью компрессора нагнетают воздух. Таким образом, получается так называемый эрлифт, а поток воды предотвращает образование песчаной пробки.
В результате по обсадной трубе пойдет смесь воды, песка и воздуха, которую необходимо слить в отдельную емкость. Когда смесь отстоится, следует измерить объем намытого из скважины песка. Согласно справочникам, каждый кубический метр такого песка равен примерно 4,5 кубометрам дебита.
С колонковым и шнековым способом бурения водозаборной скважины познакомит другая статья, с которой мы советуем ознакомиться.
Виды конструкций клапана
Обратный затвор определяет эффективность очистки. Главная его задача – не препятствовать поступлению грунта или грязи в полость трубы при падении желонки и не дать им вылиться наружу при подъеме. Плотное прилегание клапана обеспечит захватывание плотных масс и загрязненной воды.
Лепестковый
Рабочая часть конструкции – один или два плоских лепестка. В изготовлении запирающей поверхности подходит листовой металл, пластик, жесткая резина. Одному лепестку нужна круглая заготовка, которая будет свободно проходить в отверстие трубы.
Лепесток подвижно закрепляют на внутренней стенке устройства. Его можно подпружинить, станет более надежное срабатывание.
Двухлепестковую заслонку делают из овальной заготовки, которую разрезают пополам по меньшей оси симметрии. Затем лепестки подвижно крепят на проходящую по центру трубы металлическую ось.
Лепестки работают по принципу дверки. При ударе о дно шахты грунт давит и открывает дверки. При движении приспособления вверх лепестки-дверки закрываются под весом попавшего в полость грунта.
Недостатки лепесткового затвора – быстрый износ и возможная поломка во время работы, в бурении подойдет только вариант с металлическими лепестками.
На заметку! Чтобы быстро восстановить лепестки, клапан делают в металлическом стакане, который крепится к основной трубе резьбовым соединением.
Запорным элементом такой конструкции выступает металлический шар. Во время гидроудара он поднимается, освобождая заборное отверстие изделия. При подъеме шар запирает вход сферической поверхностью. Внутри длинной трубы нужно предусмотреть ограничитель хода шара. Для этого используют приваренный палец, вкрученный болт или кусок арматуры. С таким приспособлением при подъеме желонки шар быстрее опустится и перекроет отверстие. В результате будет захвачено больше грунта или ила.
Достоинства шарового клапана – надежность работы, изделие не может выйти из строя, он подходит для работ по бурению и прочистке скважин.
Желонка без сварки своими руками
Чтобы желонка служила многие годы, лучше использовать сварочный аппарат при стыковке деталей из металла. При отсутствии сварки тоже можно изготовить достаточно крепкую конструкцию. Понадобится труба примерно шестьдесят сантиметров длиной, семьдесят миллиметров внутреннего сечения. Отрез трубопроката должен хорошо весить. С одного конца обреза изготавливают ручку, применяя толстую проволоку. Чтобы вдеть проволоку, в трубопрокате проделывают пару отверстий. Через них протягивают проволоку, затем фиксируют. Снизу обреза крепят клапан, выполненный в форме лепестков, для его изготовления применяют пластиковую бутылку либо двухлитровую емкость.
Как изготовить желонку
Из бутылки вырезают подходящий овальный клапан. Самое узкое сечение клапана должно равняться внутреннему сечению желонки. Чтобы вычислить самый большой диаметр эллипса, надо прибавить двадцать миллиметров к сечению обреза. При помощи болта с толщиной в шесть-восемь миллиметров производят фиксацию клапана. Болт должен иметь длину большую, чем сечение с внешней стороны трубы, то есть болт вставляют поперек трубопроката, фиксируют. По-другому длина болта равна сумме гаечной толщины и внешнего сечения желонки. При этом болт не должен касаться стенок скважины. Болт с клапаном соединяют при помощи толстой проволоки. В центре клапана формируют пару колец из проволоки так, чтобы болт легко входил в них.
Для сборки желонки своими руками клапан сгибают, затем просовывают внутрь устройства. Болт просовывают в подготовленное в стенке отверстие, далее через кольца из проволоки и другую стенку. С помощью гайки затягивают болт. Он должен легко вытаскиваться и вставляться в кольца для того, чтобы быстро очищать желонку от грязи.
Нюансы окончательной сборки желонки
После того, как подобрана труба необходимого размера, к ней приварен клапан, остается выполнение некоторых операций, без которых желонка не будет готова. Следует сделать заточку снизу трубы для очистки загрязнений со стен скважины во время работы. Для этого выполняют одностороннюю заточку внутри трубы. Рекомендуют произвести термозакаливание заточенного края для сохранения острых свойств в течение длительного периода. Чтобы разрыхлять загрязнения либо почвы с помощью желонки, к краям трубы можно приварить металлические куски либо острые прутья. Сверху желонки с помощью сварки фиксируется петля под металлический трос. Петлю изготавливают при помощи проволоки из металла.
Важно! Петлю следует приварить так, чтобы желонка висела на тросе строго вертикально. Нельзя допускать перекосы желонки, когда она двигается внутри скважины
Желонку может заклинить внутри шахты, либо это приведет к повреждению стенок. Сверху устройства следует установить с помощью сварки сетку из металла, чтобы шарик не вылетел из желонки во время подъема. Вариантом для закрытия трубы является решетка из проволоки. Далее соединяют трос с желонкой. Вместо троса возможно применение капронового шнура
Нельзя допускать перекосы желонки, когда она двигается внутри скважины. Желонку может заклинить внутри шахты, либо это приведет к повреждению стенок. Сверху устройства следует установить с помощью сварки сетку из металла, чтобы шарик не вылетел из желонки во время подъема. Вариантом для закрытия трубы является решетка из проволоки. Далее соединяют трос с желонкой. Вместо троса возможно применение капронового шнура.
Блок для спуска устройства в скважину
Для оборудования спуска и подъема желонки над шахтой ставят специальный блок. Металлический трос вводят на блок. В итоге желонка опускается внутрь шахты по вертикали, процесс поднимания становится легче, не нужно для этого тянуть устройство своими руками.
Внимание! Перед спуском желонки в скважину, стоит осмотреть ее стенки на наличие неровностей, чтобы исключить повреждения устройства
Модернизированная желонка с насосом
Для того, чтобы не вынимать желонку для очистки от грязи, можно модернизировать устройство, применив насос. Трубу заваривают с обратной стороны корпуса и приспосабливают отвод со специальным штуцером, который применяют в отводном шланге. К шлангу подводят насосное оборудование, с помощью которого можно выкачивать нечистоты с крупными частицами.
Данное приспособление облегчает очистку скважины, позволяя работать без опусканий и подъемов механизма. Все грязевые отложения будут извлекаться посредством насоса. Желонку с насосом придется немного приподнимать, чтобы вновь опустить на дно для разрыхления грязи. Данная модернизация оборудования эффективна, когда скважина сильно запесочена либо заилена.
Желонка своими руками чертежи и фотографии: скважины сделать, чистка видео, изготовить под бурение устройство – Сайт о
23.12.2019
Очистка скважинного ствола от песка желонкой
Если в вашем распоряжении имеется хотя бы небольшой земельный участок, и при условии не слишком удалённых от поверхности подземных запасов живительной влаги, вы вполне можете решить самостоятельно вопрос снабжения дома качественной, и заметьте, бесплатной водой. А такой инструмент как желонка, может помочь вам не только пробить скважину, но и впоследствии осуществлять её периодическую очистку.
Что представляет собой этот инструмент, какие существуют его конструкции, и в чём их функционал? Как вообще может выглядеть желонка, своими руками изготовленная? Опираясь на чертежи и фотографии, мы представим подробную информацию — и очень надеемся, что она будет для вас полезной.
Общий принцип работы желонки
Даже если само бурение будет производиться без участия желонки, то в процессе очистки заилившейся скважины без неё не обойтись – особенно когда к водозабору нет доступа для тяжёлой техники. Но такие приспособления не продаются в хозтоварах, а состоят на вооружении занимающихся бурением организаций, и частнику ничего не остаётся, как изготовить нужный вариант своими руками.
Так выглядит желонка, предназначенная для бурения
Конструкционно желонки бывают разными, но в любом случае понадобится пользоваться электрическим и сварочным инструментом, иметь определённые навыки токарно-слесарных работ. Если вы к этому готовы и есть соответствующие возможности, почему бы не сделать такое приспособление самостоятельно.
Как минимум, вам придётся резать толстостенную стальную трубу
Но для начала нужно точно понимать принцип его работы, а так же определиться с конфигурацией и структурой изделия.
Особенности конструкций
В основе любой желонки всегда стальная труба. На её конце обязательно должен быть клапан, который не даёт попавшему в неё содержимому вывалиться обратно. Именно его конструкция и является чаще всего отличительной особенностью инструмента. Клапан может представлять собой:
- Шарик, перекрывающий зауженный вход в трубу.
Вариант с шаровым клапаном
- Откидную или складную пластинчатую заслонку.
Вариант со складным плоским клапаном
Примечание: Пластина может быть цельной либо состоять из двух лепестков, соединённых между собой пружинным механизмом, за счёт которого и перекрывается внутренний диаметр трубы.
- И в том, и в другом случае принцип действия самой желонки одинаков. Опускаясь на дно при определённой скорости, усиленной собственным весом, ил или насыщенный водой песок снаружи оказывает на клапан давление. В результате заслонка открывает проход, пропуская внутрь всё, что может войти в трубу.
- При обратном движении, когда её начинают поднимать на поверхность, песок, находящийся уже внутри, прижимает клапан к выходному отверстию, тем самым его запечатывая. Вода при этом может и вытекать из щелей, а твёрдое содержимое в любом случае остаётся в полости.
- На поверхности желонку освобождают, после чего повторяют операцию. Если требуется не просто очистить дно, а, к примеру, углубить скважину, желонка должна иметь по нижней грани острые зубцы или винтовой механизм, превращающий её в бур.
- Как вариант, грунт со дна скважины может попадать внутрь не через отверстие в торце, а через разрез на боковой поверхности. Такое приспособление имеет открытый или закрытый, но обязательно острый конец, разрыхляющий породу или осадок, и называется бур-ложкой.
- В общем, приспособлению можно придать ту форму, которая нужна для выполнения конкретной функции. Проще всего сделать самостоятельно вариант с зубцами, нарезав их на конце трубы с помощью болгарки. При этом на втором конце либо нарезается резьба, либо внутрь устанавливается втулка, чтобы была возможность нарастить желонку при большой глубине проходки.
- На корпусе трубы предусматривают сквозные отверстия, позволяющие вставить металлический прут или обрезок трубы, чтобы использовать его в качестве рычага для проворачивания желонки.
Примечание: Однако следует заметить, что бурить таким способом достаточно трудоёмко, и годится он только для неглубокой проходки.
Принцип изготовления
Другое дело – приспособление для очистки скважин с пластинчатой заслонкой, схемы устройства которой мы здесь представили:
Схема желонки с плоским клапаномЧертёж башмака для желонки с плоским клапаном
https://youtube.com/watch?v=yclwrzFybzY
Желонка с плоским и шариковым клапаном
Основную сложность в такой желонке составляет её клапанная часть, и вот в какой последовательности она изготавливается:
Как сделать?
Желонку для прокачки скважин можно сделать самостоятельно. Для выполнения таких работ следует ознакомиться с чертежами изделия. Чтобы изготовить желонку, понадобятся следующие материалы:
- металлическая труба, которая будет выступать в роли корпуса;
- клапан;
- аппарат для сварки;
- трос из металла и прочная проволока.
При выборе трубы следует исходить из ее диаметра, в качестве ориентира будет выступать размер обсадной трубы скважины. Для продуктивного функционирования желонки расстояние между стенками источника и основанием приспособления для очистки должно составлять около 2-3 сантиметров. То есть от внутреннего диаметра трубы необходимо вычесть данное значение, чтобы получить необходимый диаметр трубы для изготовления элемента.
Расстояние между стенкой шахты и приспособлением для очистки может быть разным, но от его размеров напрямую зависит эффективность работы желонки. Слишком большой зазор отрицательно скажется на ходе процесса по очистке скважины. А маленькое расстояние, в свою очередь, может привести к повреждению стенок скважины при погружении или выходе желонки из ствола источника. В некоторых случаях трубу вообще может заклинить, вынуть ее будет очень непросто. Поскольку есть риск повредить и само изделие, и ствол скважины.
Наиболее приемлемой длиной трубы принято считать значение 80 сантиметров, однако данная величина может колебаться в пределах 60-150 сантиметров. Следует подобрать оптимальный размер желонки исходя из размеров скважины, поскольку слишком короткое приспособление будет касаться стенок в процессе работы, а длинный элемент может оказаться очень тяжелым. Такое изделие будет трудно погружать, а в особенности, поднимать, когда желонка наполнится илом или другим отвалом. Длинные изделия будут более эффективны при бурении.
Совокупность вышеперечисленных параметров напрямую повлияет на ход мероприятий по очистке. Поэтому вес и размер изделий должны удовлетворять следующим требованиям к желонкам:
- обеспечивать взрывную пробивающую инерцию, которая позволяет оперативно удалять загрязнения из скважины;
- масса самого элемента вместе с собранными со дна образованиями должна позволять вынуть желонку из источника самостоятельно либо же при использовании лебедки.
Для того чтобы изготовить прочную и функциональную желонку, понадобится соединить с трубой еще несколько составляющих изделия. При отсутствии сварочного аппарата желонку можно сделать из трубы длиной 0,6 м, с диаметром 70 мм. Вверху стоит приделать ручку из проволоки.
Для крепления в основании трубы делают отверстия, а в них продевают проволоку. В нижней части располагают клапан. Лепестковый элемент можно изготовить из пластиковой бутылки, для этого из стенки тары вырезают эллипс необходимого размера.
Закрепляют клапан при помощи 6 мм болта, однако следует учесть, что его длина не должна быть более чем наружный диаметр трубы. Под болт просверливают два отверстия в трубе. Клапан с болтом фиксируют при помощи проволоки, ее толщина должна быть около 3 мм. Из нее образуют два кольца. Клапан сгибается и просовывается внутрь желонки. Затем продевают болт, а также проволочные кольца. Закручивается болт гайкой.
На заключительном этапе изготовления элемента необходимо заточить нижний край. Лучше, чтобы гидровакуумная желонка была заточена в одностороннем порядке с внутренней стороны. Чтобы край не стирался, его лучше подвергнуть термозакаливанию.
Крепление для металлического троса к верху трубы также необходимо приварить. Вертикальное расположение петли позволит сохранять в том же положении и желонку. Отсутствие перекосов в конструкции исключит заклинивание установки и возможность повреждения стенок шахты скважины.
При использовании шарового клапана, вверху трубы приваривается сетка, которая защитит от случайного вылета шарика при погружении элемента в источник. После крепления троса к трубе можно приступать к работам.
Для облегчения спуска и поднятия желонки над скважиной лучше установить раму с блоком. Трос заводят за блок и проводят манипуляции с приспособлением. Это существенно облегчает очистку и работы с желонкой при отсутствии автоматической системы управления устройством.
Желонка своими руками
При наличии сварочного аппарата и некоторых навыков работы с железом желонка своими руками делается за несколько часов.
Желонка с шариковым клапаном своими руками (без токарных работ)
Этот вариант шарикового клапана собирается из запчастей, которые можно купить в магазинах. Для изготовления использована водопроводная труба диаметром 89 мм. Куплен также переходник концентрический 89*57 мм, и шарик от подшипника диаметром 60 мм.
Все что нужно для изготовления желонки с шариковым клапаном
Шарик прекрасно входит внутрь переходника и там застревает. Но прилегает неплотно. Чтобы подогнать все лучше, внутренняя поверхность переходника обработана шкуркой — подогнана почти идеально.
Так все выглядит в полусобранном виде. Внизу справа сфотографирован шарик в переходе — так это будет внутри
Переход узкой частью вставляется в трубу, и приваривается. Шарик закидывается внутрь, приваривается стопор. И последний штрих — сделать крепление для троса или шпагата. Все, желонка своими руками готова.
Возможно, вам будет интересно прочесть о том, как очистить воду из скважины.
Как сделать желонку самому дома
Если нужно почистить скважину, а листового металла и сварки для серьезных работ под руками нет, есть выход: желонка с клапаном из пластиковой бутылки.
Самодельная желонка с клапаном из пластиковой бутылки
Этот вариант подойдет для чистки скважины, но не для бурения. Нужен болт, длинна которого чуть больше, чем диаметр трубы для желонки и гайка. Отступив два-три сантиметра от края трубы, одно напротив другого, сверлятся два отверстия. Их диаметром совпадает с диаметром болта.
Клапан вырезается из пластика. Он представляет собой эллипс. Меньший диаметр эллипса равен диаметру трубы. Вырезать его нужно очень точно, чтобы вставленный внутрь он плотно прилегал к стенкам. Вырезанный клапан в середине будет крепится к болту, для этого в пластике проделывают четыре отверстия, через которые продевают проволоку. Как все это собирается показано на фото внизу слева.
Только такое крепление, как на фото сверху, очень ненадежно. Через несколько ударов ваш снаряд может оторваться, и вам придется решать, как достать желонку из скважины. Лучший вариант крепления — цельный, без швов и скруток. Как это сделать станет понятно, если посмотрите видео. Там, кстати, есть важная вещь — как сделать зацепы, чтобы при необходимости можно было желонку вытащить из скважины.
Об организации автономного водоснабжения из скважины или колодца читаем тут.
Желонка буровая и особенности ее использования на разных грунтах
Проведение буровых работ желонкой по популярности стоит на последнем месте — процесс трудоемкий, длительный и малоэффективный, неприемлемый для больших расстояний. Если абиссинскую скважину глубиной до 30 м частники бурят в течение светового дня, то специальной заводской буровой желонкой без применения спецтехники проходят около 1 м в час.
В бытовых условиях самодельной желонкой ударного принципа действия (ее бросают с высоты в шахту) можно пробурить мелкую скважину глубиной около 10 м, если сделать более сложную конструкцию с вращением трубы и подачей воды в канал, достигают глубин до 20 м.
Заводская желонка для ручного бурения скважин на воду по конструкции не сильно отличается от бытовой лепестковой, основная разница заключается в методе освобождения от поднятого грунта и наличии системы труб, с помощью которых производится вращение и опускание на большую глубину. При проведении буровых работ желонкой с увеличением глубины к ней последовательно подсоединяют трубы на резьбу или через втулки со сквозными диаметральными отверстиями. Через аналогичные отверстия производится вращение трубопровода, приваренного к желонке, толстым прутом вокруг его оси. Для освобождения от грунта, клапанная часть отделяется от основной и грязь выливается через нижний торец без переворачивания корпуса.
Разновидности буровых желонок
Бурение с помощью желонки в различных грунтах имеет следующие особенности:
- При наличии плывунов удобнее всего проходить их с помощью желонки. Для этого предварительно проделывает винтовым буром неглубокий канал и помещают в него обсадную трубу. Погружают в нее желонку и начинает проводить бурение, постоянно извлекая на поверхность грязевую массу от плывуна и одновременно углубляя обсадную трубу, оказывая на нее физическое давление. Таким образом, происходит бурение с одновременной установкой обсадной колонны, предотвращающей размывание скважинного канала поверхностными грунтовыми водами.
- Принцип работы желонки связан с извлечением на поверхность грязевой массы, поэтому при проведении буровых работ с одновременным монтажом обсадной колонны в случае сухого песчаного грунта, канал постоянно наполняют водой и затем извлекают наружу осадочную смесь.
- Мягкую глинистую породу не всегда рационально растворять водой. Иногда проще снять мешающий клапан и вкручивать в глину только полую трубу, при этом пластичная и липкая масса будет оставаться в трубе при подъеме на поверхность без присутствия клапана.
- Если при бурении на пути встречается слой гравия или щебня, обсадную колонну не забивают, а приподнимают немного вверх во избежание уплотнения каменной массы. Желонку вращают с оказанием меньшего давления на грунт, замедляя скорость проходки и немного увеличивая количество поданной в канал воды.
- Трубу поднимают после проходки 0,5 — 0,7 м, с углублением из-за возросшей массы конструкции интервал расстояний сокращают с учетом прилагаемых физических усилий.
Бурение скважины с помощью желонки
Механическая желонка — основной вариант ручной прочистки скважин при отсутствии погружного дренажного или вибрационного электронасоса, которые наиболее часто используют для прокачки заиленных скважинных источников. Желонку для скважины несложно изготовить по чертежам самому при наличии труб подходящего диаметра и металлических пластин, при этом можно обойтись без сварочного аппарата. Конструктивное исполнение желонки не рассчитано на проведение индивидуальных буровых работ кроме специальных случаев борьбы с плывунами, для этого намного проще воспользоваться обычным буром в сочетании с технологией гидробурения.
Окончательная сборка желонки
Если труба выбрана, а клапан готов и приварен, остается выполнить еще ряд операций и рекомендаций, чтобы завершить изготовление желонки. Нижний край трубы следует заточить, чтобы в процессе движения он аккуратно удалял загрязнения со стен шахты.
Оптимальной будет односторонняя заточка с внутренней стороны.
Заточенный край рекомендуется подвергнуть термозакаливанию, чтобы он не так быстро тупился при взаимодействии с твердыми загрязнениями.
Иногда на край желонки приваривают заостренные прутья или куски металла для рыхления загрязнений или грунта. На верхний торец трубы приваривают петлю для крепления металлического троса.
Ее можно сделать из кусков толстой металлической проволоки. Петля должна быть приварена таким образом, чтобы подвешенная на тросе желонка сохраняла вертикальное положение.
Это очень важно, поскольку перекосы при движении устройства внутри трубы недопустимы. Это может привести к заклиниванию желонки или к повреждениям стен обсадной трубы
Наверху также приваривают надежную металлическую сетку, которая предотвратит спонтанный вылет шарика из желонки при ее движении вниз
Да и крупнообломочные грунты лучше пусть остаются в корпусе устройства. Вместо металлической сетки можно сделать решетку из проволоки. Остается соединить с желонкой металлический трос
Наверху также приваривают надежную металлическую сетку, которая предотвратит спонтанный вылет шарика из желонки при ее движении вниз. Да и крупнообломочные грунты лучше пусть остаются в корпусе устройства. Вместо металлической сетки можно сделать решетку из проволоки. Остается соединить с желонкой металлический трос.
Галерея изображений Фото из
Шаг 2: Для устройства клапана желонки лучше заказать полый конус. Внутренний Ø верха конуса примерно 7/8 от аналогичного размера шарика
Шаг 3: Кольцеобразную фиксирующую деталь тоже желательно выточить на заказ. Внешний Ø нижней части конуса на 2 — 3 мм меньше внутреннего размера этой детали
Шаг 4: В вершине трубы на вваренный металлический штырь устанавливаем серьгу, к которой будет крепится трос
Шаг 5: Внизу трубы привариваем обод равного диаметра с зубьями для ускорения разрушения породы при проходке. Если у трубы есть резьба, коронку лучше навинчивать и менять
Шаг 8: Отступив от низа изготавливаемого снаряда чуть более половины, вычерчиваем абрис отверстия
Шаг 7: Согласно разметке вырезаем отверстие. Через него производится опорожнение бурового снаряда, заполненного грунтом
Шаг 8: Через окошко устанавливаем в трубу детали шарикового клапана. Если кольцеобразный фиксатор не «сядет» плотно в трубу, ее надо чуть сплющить кувалдой

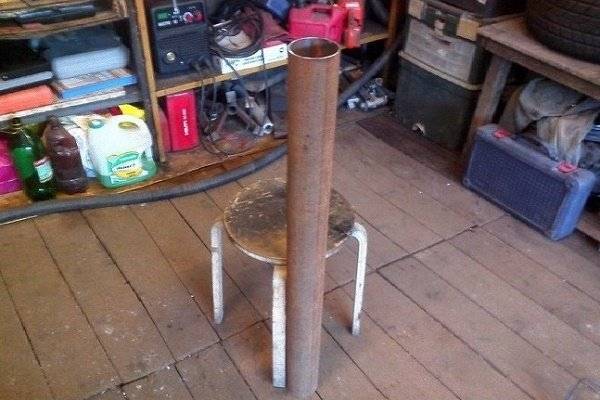

Труба для изготовления желонки
Детали шарикового клапана желонки
Фиксатор шарикового клапана в трубе
Серьга для крепления троса
Устройство режущей коронки
Окошко для выгрузки разрушенной породы
Формирование окошка в желонке
Сборка шарикового клапана желонки
Иногда вместо него используют прочный капроновый шнур. Чтобы было проще опускать и поднимать устройство, над скважиной устанавливают рабу с блоком, расположенным прямо над скважиной. Трос желонки заводят на этот блок.
В результате устройство опускается в скважину строго вертикально, и вытаскивать его так намного удобнее, чем просто тянуть желонку вверх руками, как ведро из колодца.
Перед тем, как опускать собранную желонку в скважину, рекомендуется обследовать стенки шахты, чтобы учесть все неровности и деформации. Это позволит избежать повреждений или заклинивания желонки.
