Как сделать заземление в частном доме, на даче

Устройство заземления своими руками: поэтапная инструкция

Если Вы задаетесь вопросом: «как сделать заземление на даче?», то для выполнения данного процесса потребуется следующий инструмент:

• сварочный аппарат или инвертер для сварки металлопроката и вывода контура на фундамент здания;
• угловая шлифмашинка (болгарка) для разрезания металла на заданные куски;
• гаечные глючи для болтов с гайками М12 или М14;
• штыковая и подборная лопаты для рытья и закапывания траншей;
• кувалда для вбивания электродов в землю;
• перфоратор для разбивания камней, которые могут встречаться при рытье траншей.

Чтоб правильно и согласно нормативным требованиям выполнить контур заземления в частном доме нам потребуются следующие материалы:

1. Уголок 50х50х5 — 9 м (3 отрезка по 3 метра).
2. Сталь полосовая 40х4 (толщина металла 4 мм и ширина изделия 40 мм) — 12 м в случае вывода одной точки заземлителя на фундамент здания. Если же Вы хотите выполнить контур заземления по всему фундаменту к указанному количеству добавьте общий периметр здания и еще возьмите запас для подрезки.
3. Болт М12 (М14) с 2 шайбами и 2-я гайками.
4. Медный заземлитель. Может быть использована заземляющая жила 3-х жильного кабеля либо провод ПВ-3 с сечением 6–10 мм².

После того как все необходимые материалы и инструменты есть в наличии можно переходить непосредственно к монтажным работам, которые детально расписаны в следующих главах.

Выбор места для монтажа контура заземления

В большинстве случаев рекомендуется монтировать контур заземления на расстоянии в 1 м от фундамента здания в месте где оно будет скрыто от человеческого глаза и к которому будет сложно добраться как людям, так и животным.

Такие меры необходимы для того, что при повреждении изоляции в электропроводке потенциал будет идти на контур заземления и может возникнуть шаговое напряжение, которое может привести к электротравме.

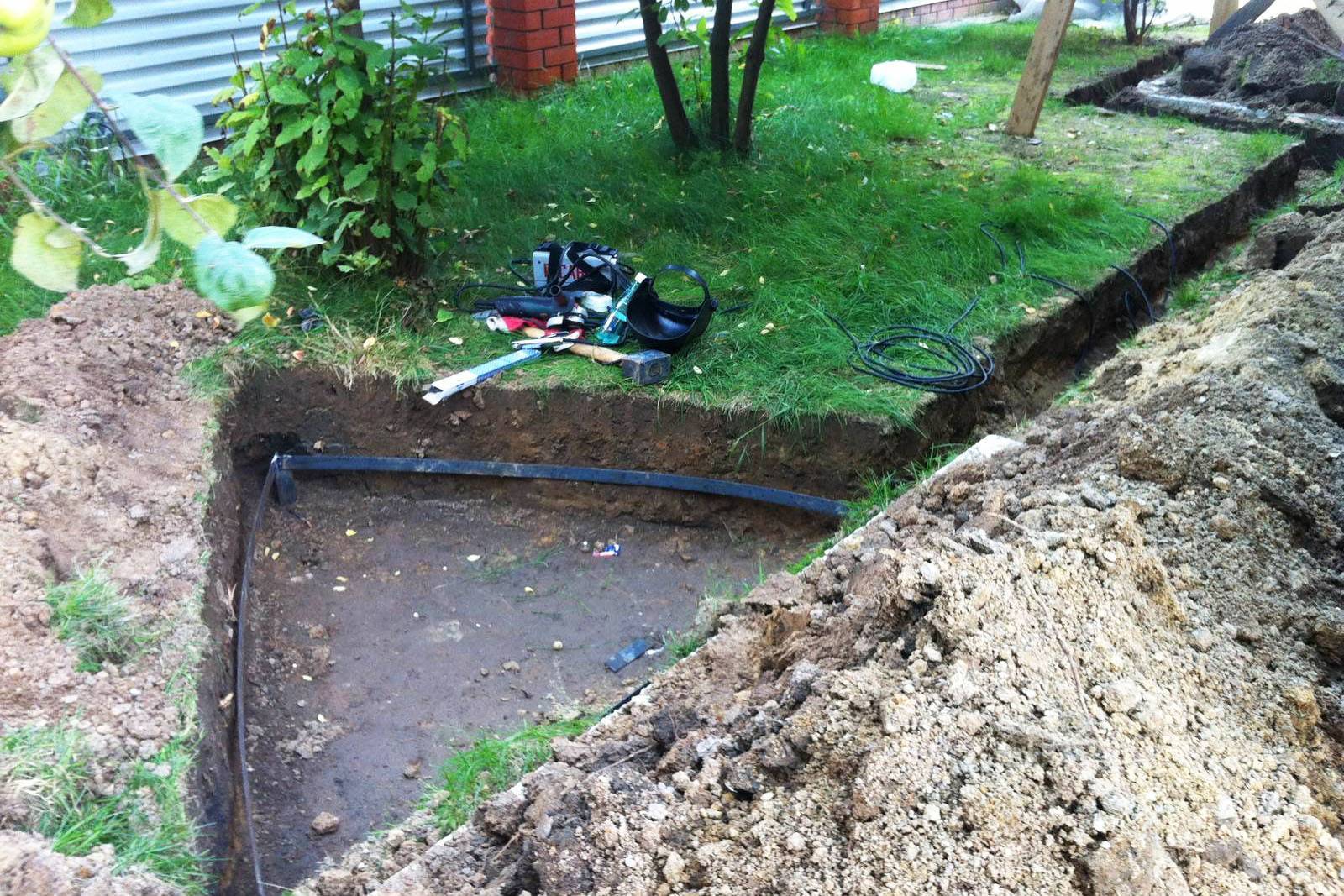

Выполнение земляных работ

После того как было выбрано место, выполнена разметка (под треугольник со сторонами 3 м), определено место вывода полосы с болтами на фундамент здания можно приступать к земляным работам.

Для этого необходимо с помощью штыковой лопаты по периметру размеченного треугольника со сторонами по 3 м снять слой земли в 30–50 см. Это необходимо для того, чтоб в дальнейшем без особых трудностей к заземлителям приварить полосовой металл.

Также стоит дополнительно прокопать траншею такой же глубины для подвода полосы к зданию и выводу ее на фасад.

Забивание заземлителей

После подготовки траншеи можно приступать к монтажу электродов контура заземления. Для этого предварительно с помощью болгарки необходимо заточить края уголка 50х50х5 или круглой стали диаметром 16 (18) мм².

Далее выставить их в вершины полученного треугольника и с помощью кувалды забить в землю на глубину 3 м

Также важно чтоб верхние части заземлителей (электродов) находились на уровне выкопанной траншеи чтоб к ним можно было приварить полосу

Сварные работы

После того как электроды будут забиты на необходимую глубину с помощью стальной полосы 40х4 мм необходимо сварить между собой заземлители и вывести данную полосу на фундамент здания где будет подключен заземляющий проводник дома, дачи или коттеджа.

Там, где полоса будет выходить на фундамент на высоте 0.3–1 мот земли, необходимо приварить болт М12 (М14) к которому в дальнейшем будет подключено заземления дома.

Обратная засыпка

После выполнения всех сварных работ полученную траншею можно засыпать. Однако перед этим рекомендуется залить траншею соляным раствором в пропорции 2–3 пачки соли на ведро воды.

После полученную почву необходимо хорошо утрамбовать.

Проверка контура заземления

После выполнения всех монтажных работ возникает вопрос «как проверить заземление в частном доме?». Для этих целей конечно обычный мультиметр не подойдет, поскольку у него очень большая погрешность.

Для выполнения данного мероприятия подойдут приборы Ф4103-М1, Клещи Fluke 1630, 1620 ER и так далее.

Однако эти приборы очень дорогие, и если Вы выполняете заземление на даче своими руками, то для проверки контура Вам будет достаточно обычной лампочки на 150–200 Вт. Для данной проверки Вам необходимо один вывод патрона с лампочкой подключить к фазному проводу (обычно коричневого цвета) а второй — к контуру заземления.

Если лампочка будет ярко светить — все отлично и контур заземления полноценно функционирует, если же лампочка будет тускло светить или вообще не испускать световой поток — значит контур смонтирован неверно и нужно либо проверять сварные стыки или монтировать дополнительные электроды (что бывает при низкой электропроводимости почвы).

Расчет заземления для частного дома

Расчет системы заземления для загородного жилого дома осуществляется по формулам.

Сопротивление грунта

Ro = (Pэкв/2π×L)×(ln(2L/d)+0.5ln((4T+L)/(4T-L)), где:

• Pэкв – эквивалентный удельный показатель сопротивляемости почвы;
• d – диаметр электрода (м);
• L – длина электрода (м);
• T – расстояние от поверхности земли до центра электрода (м).

Количество электродов

No = (Ro×Ψ)/Rн, где:

• Ro – сопротивляемость грунта (рассчитывается по формуле выше);
• Ψ – климатический коэффициент;
• Rн – максимальное сопротивление контура (60 Ом при сетевом напряжении 220 В, 15 Ом для 380 В).

На основании полученных значений собирается конструкция заземления.

Ошибки и стоимость

1. Самой распространенной ошибкой является малое расстояние между электродами. Ни в коем случае нельзя допускать, чтобы оно было меньше 1,5 метра. Это связано с тем, что сила тока уменьшается по мере удаления от электрода, если в почве нет заряда. Если же поля от 2 электродов пересекутся, то процесс рассеивания значительно ухудшится и время, через которое УЗО обесточит сеть, увеличится.
2. Второй по распространенности ошибкой является экономия на электродах. Их делают 3 или 6, независимо от типа почвы и уровня залегания вод. Где-то этого хватает, а где-то может и не хватить. Как и в прошлом случае, падает скорость рассеивания заряда и увеличение срабатывания автоматики.
3. Третья по популярности, но не по значимости ошибка состоит в том, что не ставят УЗО. Надеясь, что заземление спасает, защитную автоматику не монтируют. Такой подход может привести к гигантским утечкам тока, нагреву проводов и как следствие, пожару. Только в комплексе они могут обеспечить полноценную защиту, и недопустим монтаж одного без другого.

Основные расходы при монтаже заземления своими руками, это металл. Закупка арматуры и металлических полос, в зависимости от размера контура и региона, обходится от 3 до 10 тысяч руб. Отдельно покупается лист из нержавеющей стали, нарезается на короткие полосы и сваривается в одну. Его цена колеблется от 2, до 4 тысяч руб., в зависимости от толщины.

Соответственно, минимальные расходы на создание контура заземления около пяти тысяч, максимальные могут составить десять и даже больше.

Несмотря на кажущуюся сложность, процесс изготовления заземления прост. Разобрав все этапы подробно, и рассмотрев все основные моменты, можно убедиться, что сделать его может любой. Достаточно умелый хозяин справится без привлечения посторонних лиц и наемных рабочих.

Контур заземления

Заземление означает намеренное соединение сетевой точки, электрического прибора, бытового оборудования с заземляющим контуром. В электротехнике так снижают вольтаж при прикосновении к деталям под напряжением до показателей, безопасных для человека. Выполняют с применением заземлителя, который непосредственно контактирует с грунтом, и проводящего провода.

Принцип действия заземляющих установок:

• уменьшение потенциалов между токопроводящими деталями и другими проводниками с естественным заземлением;
• отвод утекающего электричества при соприкосновении проводящего элемента и фазы, в правильно оформленных системах немедленно срабатывает УЗО;
• инициация реагирования предохранителя при контакте фазы и заземлителя (в схемах с глухо заземленными нейтралями).

Типы контуров

Заземлители электрической сети имеют похожие строения независимо от количества фаз. Есть вариант использовать погруженные в грунт проводники из стальных уголков, прутков на глубину 2 – 3 м. Перемычки располагают на высоте не более чем полметра до уровня земли. К одной горизонтальной перемычке приваривают токоотводящий кабель, который выходит на поверхность.

Разновидности конструкции:

• линейная, когда два или более вертикальных штырей последовательно соединены вдоль перемычками;
• замкнутая, если вбиты 3 или 4 уголка, которые соединены по контуру связями в форме треугольника, квадрата.

Линейный тип проигрывает по результативности. При коррозии перемычки или вертикального элемента качество заземления снижается, а в замкнутом варианте все элементы дополняют друг друга, даже в условиях порчи одного штыря. Можно приобрести заводской комплект с опробованной и тщательно рассчитанной конструкцией.

Требования

Характеристики контура зависят от сопротивления току растекания, который показывает, как легко электроток преодолеет расстояние от коробки бытовой техники, и уйдет в землю при необходимости. Показатель зависит от вида металла, глубины погружения стержней, влажности и многого другого.

Нормативные требования к заземляющим контурам:

• сооружение делают из отдельных стержней, проводящих ток;
• используют только медь или сталь, но не алюминий и другие металлы;
• минимальная толщина металла — 4 мм;
• минимальный диаметр железных труб — 32 мм;
• штыри соединяют сваркой в один контур непрерывной сетью;
• если используют естественную систему, то подключение проводника выполняют, как минимум, в двух точках.

Распространенные ошибки при выполнении монтажных работ

Есть ряд характерных недочетов, которым подвержены люди, не являющиеся специалистами. Если их знать, можно избежать возможных ошибок. В перечень входит:

1. Обработка электродов защитой от влаги. Некоторые их просто красят, не отдавая себе отчет в том, что лакокрасочный слой исключает проводимость. Отдача электроэнергии не происходит, система не выполняет положенной функции.
2. Отказ от сварки. Сварочный аппарат стоит дорого, аренду платить не хочется, и появляется ошибочное мнение, что штыри со связью можно соединить болтами. Такой крепеж сохранить электропроводность не больше одной-двух недель. Коррозия станет причиной выхода из строя.
3. Попытки «вынести» наружный контур как можно дальше от жилого здания. В результате снижается пропускная способность, так как увеличивается суммарное сопротивление системы. Это происходит, так как ввод слишком большой, и становится препятствием для движения электронов.
4. Экономия на профиле и проводах. Недостаточное сечение будет работать до первого случая. Затем провода или другие элементы попросту перегорают, и хорошо, если до этого момента заземление выполнит работу. В следующий раз пагубные последствия замыкания неизбежны.
5. Применения меди и алюминия. Опять же к подобному решению прибегают во имя экономии. Часто жилы есть в гараже, мастерской, кладовке. Но при подключении таких проводников сварка невозможна, а значит, коррозия со временем выведет цепь из строя.

Как только появился повод думать, что есть проблема, и заземление не работает, выясните, в чем проблема. Немедленно ее устраните. Только в этом случае можно гарантировать безопасность имущества и здоровья членов семьи. Надежда, что угроза не возникнет – пожалуй, самая большая ошибка. Именно поэтому в частных домах случают пожары, страдают люди, ломается бытовая техника.

Как сделать заземление в квартире, когда его нет

Относительно вопроса о том, как сделать заземление в квартире если его совсем нет необходимо отметить следующее. В данной ситуации возможны три варианта действий, а именно:

1. Использование УЗО.
2. Монтаж местного контура.
3. Другие приемы.

Рассмотрим каждый из них более подробно.

Подключение УЗО

Если в квартире заземление не предусмотрено проектом, а обойтись без него совершенно невозможно – допускается применять особые устройства УЗО. Эти приборы реагируют на малейшие утечки тока с корпусов защищаемой аппаратуры и мгновенно отключают поврежденную питающую линию от общей сети 220 В. (фото ниже). Абсолютной защиты они не гарантируют. Однако при повреждении стирального агрегата или водонагревателя УЗО моментально обесточит линию и не позволит поражающему току достичь опасной величины.

Устройство защитного отключения УЗО. Схема подключения в квартире

Специалисты настаивают на его установке даже при наличии зануления. Выполняя каждый свою функцию, автомат и УЗО будут дублировать друг друга. Если по какой-либо причине не сработает АВ – УЗО подстрахует его. Надежность такой защиты в целом повышается.

Монтаж индивидуального контура

Жильцы панельных зданий нередко договариваются обустроить заземление в квартирах своими руками, для чего потребуется отдельный заземлитель. Для реализации этой идеи от общего щитка в сторону подвала по монтажному стояку пробрасывается медная жила сечением не менее 4 мм кв. Дальнейшие действия выглядят следующим образом:

1. Рядом с подъездом обустраивается конструкция, форма и состав которой приведены на рисунке ниже.
2. Для ее получения по углам приямка, вырытого в виде правильного треугольника, вбиваются три металлических уголка подходящего сечения.
3. Затем они свариваются между собой широким металлическими полосами.
4. По завершении сварки к одному углу треугольной конструкции на болтовое соединение крепится спущенный от подъездного щитка заземляющий медный провод.

Контур заземления

Помимо этого потребуется полностью обновить квартирную электропроводку, в которой должен быть третий заземленный провод.

На заключительной стадии работ останется подсоединить к заземляющей пластине щитка третью жилу обновленной электропроводки.

Опасные способы защиты

Отдельные пользователи для обустройства заземления просто соединяют проброшенный заземляющий провод с контактной точкой на батарее центрального отопления. Они рассчитывают на то, что отопительный стояк может служить естественным заземлителем.

Ошибка всех таких «мастеров» заключается в том, что ни один зарытый в землю отвод от труб отопления не гарантирует надежного контакта с ней в пределах допустимой нормы сопротивления (не более 30 Ом).

В результате этого цепи, обеспечивающей его беспрепятственное стекание в аварийном режиме, не образуется. При этом опасный потенциал с корпуса стиралки с поврежденным фазным проводом переносится через заземляющую жилу на батарею.

Этот потенциал не понижается до нуля (как это должно случиться при правильно сделанном заземлении), а имеет значение, близкое к опасной для человека величине. Более того, он передается как на нижние, так и на верхние участки стояка. Таким образом, из-за безграмотно обустроенного заземления можно нанести электрическую травму людям, проживающим в соседней квартире.

Помимо данного способа, небезопасным считается и уже рассмотренное ранее зануление. Его опасность заключается в том, что при случайном обрыве нулевого провода на участке от ТПП до дома, напряжение 220 Вольт будет действовать на корпусах всех без исключения заземленных бытовых приборов.

Расчёт заземляющего устройства

Производят расчет заземляющего устройства также из условия максимальной величины сопротивления контура защитного заземления. Которая не должна превышать 4 Ом. Лучшим вариантом будет величина сопротивления искуственного заземлителя, не превышающая значение 1 Ом.

Выполнить основательный расчет заземлителя в домашних условиях, без наличия специальных знаний и технической литературы практически невозможно. Так как он предусматривает опытное определение удельного сопротивления грунта с учетом поправочных коэфициентов, учитывающих высыхание и промерзание грунта. Определение величины сопротивления растекания. Поэлементного расчета сопротивления контура исходя из его геометрических размеров, глубины залягания и влажности почвы. Коэффициент использования вертикальных заземлителей. Наличие естественных заземлителей. И другое.

Лучше, чтобы этим занимались специализированные организации, выдающие протокол о пригодности заземляющего контура и о соответствии его характеристик нормативным документам.

Существует упрощённый метод.

Упрощенный расчет заземлителя:

Для вертикального электрода заземлителя (одиночного) применяют такую формулу:

R1=0,84*p/L где:

R1 — сопротивление заземления, Ом;

р — удельное сопротивление грунта, Ом*м;

L — длина (глубина) заземлителя;

Для нескольких вертикальных заземляющих штырей (электродов):

R=R1/0,9*n где:

R — сопротивление одного электрода, Ом;

n — количество электродов в контуре заземления;

Таким образом, если известно удельное сопротивление грунта (p), то по первой формуле рассчитывают сопротивление одного электрода (R1). Полученное значение подставляют во вторую формулу и определяют количество электродов (n), при установленной длине (L).

В случае, когда удельное спротивление грунта не известно, можно воспользоваться справочной таблицей:

Значения для распространённых грунтов

Если на практике не удалось найти или измерять значение значение удельного сопротивления грунта на участке для монтажа контура, используют метод пробного погружения электрода. Метод заключается в периодическом измерении сопротивления электрода по мере его погружения в грунт. Прекратить забивать электрод можно в том случае, когда показатели сопротивления прекратили снижаться. Это значит, что электрод достиг глубины, на которой удельное сопротивление грунта становиться постоянным. В дальнейшем этот электрод нужно связать металлической полосой с другими элементами контура.

2 схемы изготовления контура заземления в частном доме

Приступать к практическим работам на грунте можно только после того, как теоретический расчет собираемой схемы полностью уложился в требования безопасности, заложенные в ПУЭ.

Типовой контур для обычных грунтов из подручных средств

Для сборки заземлительного устройства потребуется:

1. Прокопать канаву под горизонтальный электрод на глубину порядка 0,8 метра. Ее ширина в местах забивки вертикальных штырей должна обеспечить удобство работы сварочными электродами.
2. Забить в грунт вертикальные штыри на всю глубину, оставив на поверхности только десяток сантиметров для монтажа горизонтальной полосы.

Чтобы не разбивать верхушку электрода кувалдой его сразу защищают предохранительным колпаком. Можно заранее приварить пластину или кусок уголка, предотвращающий деформации.

Сварить по длине горизонтальный заземлитель и приварить его к вертикальным электродам. Сварные швы должны проходить по всему периметру стыкуемых поверхностей.

Вывести полосу на цоколь здания, закрепить, приварить к ней болт 10 мм для крепления заземляющего проводника, через который будет создаваться электрическая связь с главной шиной заземления.

Подключить заземляющий проводник болтовому соединению.

ПУЭ определяет нормативы на использование защитного проводника из:

• стали с поперечным сечением 75 мм кв (очень проблемно подключать к ГЗШ вводного щита);
• алюминиевого провода 16 кв мм (требует периодического поджатия при эксплуатации из-за высокой текучести металла);
• меди сечением 10 квадрат. Это самый приемлемый вариант монтажа к контуру и ГЗШ.

Промышленные модульные заземлители быстрого монтажа

Специальные заводские комплекты значительно облегчают сборку и монтаж контура, но их стоимость может разочаровать.

Здесь обычно используется один вертикальный стальной электрод с омедненным покрытием сборной конструкции за счет промежуточных резьбовых переходников.

Длина одного элемента составляет 1,5 метра. Последовательное соединение четырех звеньев позволяет углубиться на 6 м. Можно забивать в землю и дальше, вплоть до 30 метров.

Но здесь махать кувалдой очень затруднительно. Такую работу выполняют мощным перфоратором.

На верхний штырь забитого электрода монтируется через специальный обжимной переходник под заземляющий проводник.

Место контакта защищается битумной лентой. В таком виде оно может быть скрыто в почве.

Однако для проведения профилактических осмотров его лучше делать чуть выше грунта и помещать в защитный короб.

Пример того, как сделать заземление в частном доме своими руками по этому методу объясняет своим видеороликом владелец Energosystems.

Заключительный совет

Окончанием работы следует считать не завершение монтажа и подключение заземлительного проводника к ГЗШ вводного щитка, а электрические проверки собранной схемы.

Они заключаются в замере электрического сопротивления специальными приборами. Это работа электротехнической лаборатории.

Она оценит сопротивление собранного заземлительного устройства и ближайшего повторного заземлителя. Если они укладываются в норму, то вопрос закрыт. Вы получите заверенный протокол проверки.

На практике встречаются случаи, когда теоретический расчет не оправдывает ожидания, а реальная норма завышена. К этому надо быть готовым.

Выход из этой ситуации прост: траншею в районе концевого электрода оставляют открытой и прокапывают ее дальше для вбивания дополнительного вертикального заземлителя.

Его подключают сваркой через соединительную полосу к основному контуру. Затем выполняют повторный замер сопротивления.

Свои работы лаборатория выполняет за деньги. Они позволяют оценить реальное состояние контура, а не полагаться на волю случая.

Выражаю благодарность владельцу видео Алекс Жук за его канал «Лекции по электротехнике». Предлагаю оценить его работу «Зачем нужен контур заземления».

Системы заземления частного дома

Всего систем шесть, но в индивидуальной застройке применяется, в основном, только две: TN-S-C и TT. В последние годы рекомендована система TN-S-C. В этой схеме нейтраль на подстанции глухозаземлена, а оборудование имеет непосредственный контакт с землей. К потребителю земля (PE) и нейтраль/ноль (N) ведется одним проводником (PEN), а на входе в дом снова разделяется на два отдельных.

Система заземления TN-S-C

При такой системе достаточная степень защиты обеспечивается автоматами (УЗО не обязательны). Недостаток — при отгорании или повреждении провода PEN на участке между домом и подстанцией на земляной шине в доме появляется фазное напряжение, которое ничем не отключается. Потому ПУЭ предъявляет жесткие требования к такой линии: должна быть обязательная механическая защита провода PEN, а также периодическое резервное заземление на столбах через 200 м или 100 м.

Тем не менее, многие линии электропередачи в сельской местности этим условиям не удовлетворяют. В этом случае рекомендована к использованию система TT. Также эта схема должна использоваться в отдельно стоящих открытых хозяйственных пристройках с земляным полом. В них есть риск прикоснуться одновременно к заземлению и грунту, что может быть опасным при системе TN-S-C.

Система заземления частного дома TT

Разница в том, что «земляной» провод на щиток идет от индивидуального контура заземления, а не от трансформаторной подстанции, как в предыдущей схеме. Такая система устойчива к повреждениям защитного провода, но требует обязательной установки УЗО. Без них защиты от поражения электрическим током нет. Поэтому ПУЭ определяет ее только как резервную, если имеющаяся линия не удовлетворяет требованиям системы TN-S-C.

Система заземления ТТ в более понятном изображении

Линейная схема заземления

Иногда из-за особенностей расположения планировки участка бывает невозможно установить треугольный контур заземления. В этом случае применяется линейная схема, при которой электроды располагаются в виде одной линии.

• Как сделать коптильню холодного копчения — лучшие варианты коптилен. Схема установки, чертежи и фото простых и эффективных коптилен

• Строительство коптильни своими руками: пошаговая инструкция как построить не сложный проект. Схемы, чертежи, фото и видео постройки коптильни

• Как сделать коптильню горячего копчения своими руками: лучшие проекты устройства для копчения и советы по их созданию (140 фото)

Как сделать монтаж контура самостоятельно

Для самостоятельного изготовления контура заземления сначала потребуется выбрать его тип, после чего на основе данного исполнения провести подготовительные работы. Они включают в себя такие обязательные процедуры как выбор места под ЗК, подбор необходимых заготовок-штырей, перемычек и т. п., а также подготовку приямка под заземляющий контур.

Рассмотрим этапы предстоящих работ более подробно.

Выбираем место для монтажа

При выборе участка на придомовой территории, подходящего для обустройства защитного контура, исходят из следующих соображений:

• он должен располагаться не слишком далеко от дома; это позволит не только сэкономить на соединительной шине за счет ее небольшой длины, но и уменьшить сопротивление цепи стекания тока;
• грунт в месте обустройства ЗК должен быть достаточно мягким, чтобы можно было вбить в него металлические штыри;
• качество почвы на участке также влияет на эффективность действия заземления (минимальным сопротивлением обладают суглинки, пластичная глина и торф).

Монтируем конструкцию

Сначала подготавливается небольшой приямок глубиной около 40-50 см, по форме напоминающий треугольник с размерами чуть больше чем каждая из сторон будущей заземляющей конструкции. Все последующие действия проводятся в следующем порядке:

1. Прежде всего, по углам вбиваются вертикальные заземлители.
2. Затем их выступающие из грунта концы с отступом примерно на 30 см от поверхности грунта соединяют с заранее подготовленными стальными перемычками с помощью сварки.
3. После этого к одной из вершин (которая располагается ближе к дому) приваривается стальная полоса сечением не менее 48 кв. мм и подводится как можно ближе к распределительному щитку.
4. На конце полосы приваривается стальной болт, к которому прикручивается медный проводник сечением не менее 16 кв. мм.
5. Другой его конец заводится в распределительный щиток и фиксируется в нем на главную заземляющую шину (ГЗШ).

Монтаж контура заземления в форме треугольника
Монтаж линейного контура заземления

На завершающей стадии работ готовая к эксплуатации стальная конструкция засыпается сверху ранее откинутой землей, которая затем хорошо утрамбовывается.

С подробным руководством по монтажу контура заземления Вы можете ознакомиться в статье на нашем сайте.

Проверка устройства

По завершении комплекса монтажных работ, но еще перед тем, как подключить заземление непосредственно к ГЗШ – потребуется проверить его на работоспособность. Существуют хорошо отработанные методики оценки состояния и определение величины сопротивления стеканию тока на землю, учитывающие все составляющие последовательной цепочки (включая переходные контакты).

Под «проверкой» понимается визуальное обследование систем заземления на соответствие следующим требованиям:

• надежность контактов в местах сочленения элементов ЗУ;
• отсутствие следов разрушения на открытых частях конструкций и подводящих медных шин;
• состояние защитной окраски, которую рекомендуется регулярно обновлять, а также наличие маркировки на подводящих проводниках.

Под словом «контроль» понимают периодические испытания заземляющих контуров с целью выявления соответствия их сопротивлений стеканию тока установленным ПУЭ нормам. Согласно требованиям этого документа оно не должно превышать ниже указанных значений.

Согласно требованиям ПУЭ действующие ЗК после их запуска в работу проверяются не реже одного раза в полгода (имеется в виду визуальный осмотр). Обследование, сопровождающееся выборочным вскрытием грунта в подозрительных местах, организуется не реже одного раза за 12 лет.

В заключение отметим, что заземление в частном доме своими руками изготовленное на придомовом участке должно удовлетворять всем требованиям действующих нормативов. Это касается не только правильности выбора и надежности его конструкции, но и таких важных характеристик ЗУ, как сопротивление стеканию тока в землю. Лишь при соблюдении всех этих условий самостоятельно обустроенное заземление в доме с 380 Вольтовой подводкой питающей сети будет выполнять свою защитную функцию. То же самое можно сказать относительно линий питания 220 Вольт.

Схема контура заземления для частного дома или дачи

На сегодняшний день существует 2 основных типа контура заземления:

1. Замкнутый в виде равностороннего треугольника.
2. Линейный.

Поскольку линейный контур заземления имеет существенный недостаток — при сильной коррозии соединителя между электродами часть контура будет попросту не способна отводить потенциал от электрооборудования и тем самым основное функциональное предназначение контура не будет выполнятся. По этой причине монтаж данного контура не будет рассмотрен в данной статье.

Конструктивно контур заземления своими руками выполняется в виде равностороннего треугольника с длинной стороны 3 м. Оптимальное расстояние от контура заземления до фундамента составляет 1 м.

Как было сказано ранее, вершинами данного треугольника служит либо уголок 50х50х5, либо круглая арматура с сечением 16–18 мм (далее «электроды»). Электроды перед забиванием в землю с помощью кувалды либо какого-либо другого инструмента, предварительно необходимо заострить, поскольку в противном случае Вы не сможете забить его на глубину в 3 м.

После забивания на необходимую глубину электродов, по контуру полученного треугольника необходимо снять слой грунта в 30–50 см. Это необходимо для того, чтоб в дальнейшем упростить сваривание электродов между собой. Сваривание заземлителей между собой выполняется с помощью обычной полосы 40х4 мм.

После сваривание электродов, на фундамент здания в одном или нескольких местах выводится полоса 40х4 с приваренным болтом М12 или М14 с гайками и шайбами к которой затем производится подключение заземляющего проводника (в большинстве случаев желто-зеленого цвета) который является одной жилой вводного кабеля ВВГнг (ПВСнг) 3х6, ВВГнг (ПВСнг) 3х10.

Если же в доме предусмотрена 3-х фазная система запитки, то вводной кабель может быть (ПВСнг) 5х6, ВВГнг (ПВСнг) 5х10, в котором 3 жили — это фазы «А», «B», «С», нулевая жила синего цвета «N» и заземляющий проводник «G» желто-зеленого цвета.

Что используется для создания заземляющего контура

Конструкцию исполняют из металлопроката.

В качестве электродов используют:

• стальные уголки с полками 50 мм, толщиной 4–5 мм;
• трубы со стенками минимум 3,5 мм;
• гладкую нерифленую арматуру от 10 мм.

Для связки контура, ввода его в здание применяют полосы 40×4 мм, пруты диаметром 10 мм и более. Ввод заземления в щит выполняется медным проводом сечением от 6 кв. мм, но не меньше, чем у фазного проводника. Одним концом он крепится к болту М10, который приварен к шине, другим – к корпусу щита. Понадобятся медные клеммы для провода, шайбы, гайки.

Если вводной щит находится в доме, нужна пластиковая гильза. Ее укладывают в отверстие, проделанное в цоколе. Сквозь нее протягивают провод заземления.
