Система защиты (контроля) от протечки воды: как работает и как выбрать

Другие системы защиты Аквастоп

Помимо механического клапана, существуют другие аналогичные решения. Они отличаются скоростью срабатывания, способом монтажа, последующего обслуживания и ценой приобретения.

Модель Water Block

Ее принцип работы заключается в отслеживании количества воды, которое было пропущено по системе. Устройство монтируется перед подающим воду рукавом. Регулировка требуемого объема воды производится пользователем самостоятельно при шаге 5 литров.

Для регулировки необходимо знать, какой объем жидкости требует техника. Так, если потребление составляет 50 литров, стрелку на блокировщике нужно установить на то же положение, поскольку больше воды клапан не пропустит.

Такая система сработает при мелких протечках, поскольку для нее не играет роли давление в трубе. Если появилась авария, поломка устраняется нажатием на кнопку сброса. Затем предохранитель можно продолжать эксплуатировать.

Порошковый абсорбент «Аквастоп»

Часто при покупке бытовой техники в коробке поставляется шланг с порошковым абсорбентом. Хотя такой защитный комплект чаще всего покупается в отдельности. Конструкция представляет собой систему из внутреннего канала, по которому проходит вода, и внешнего, который закрывает этот поток. Если происходит протечка, вода попадает во внешний рукав и срабатывает автоматическая блокировка.

Такое решение подходит только для избежания протечки в шланге. При течи на резьбе или в самой технике система не сработает. Это касается и небольших утечек. Еще один минус — такая система одноразовая.

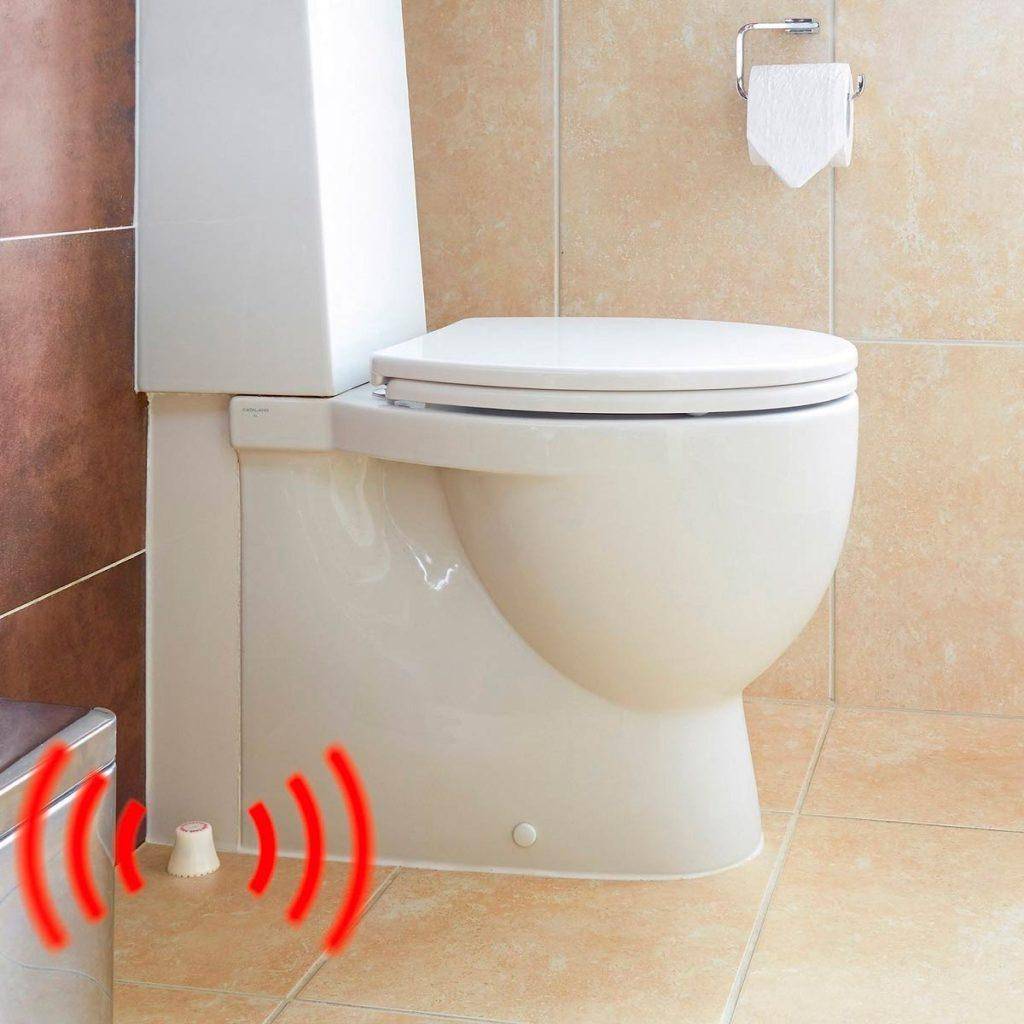

Аквастоп с датчиками слежения

Аквастоп для квартиры с внешними датчиками работает по принципу «умный дом». Комплект состоит из блока контроля за работой системы и датчиков слежения. Принцип работы устройства прост — на трубах монтируются электромагнитные датчики. Когда на них попадает жидкость, на блок отправляются соответствующие сигналы об аварии. Тогда контроллер закрывает клапаны, за счет чего поток блокируется.

Производители предоставляют в комплекте максимально 250 датчиков. Подбирать систему необходимо с учетом размеров квартиры и количества устройств, потребляющих воду. Современные системы поддерживают отправку уведомлений на телефон владельца. Подключить датчики к основному блоку можно как по проводам, так и через Wi-Fi.

При выборе такого типа оборудования следует знать, что для него нужно наличие ровных полов. Если нет, вода может течь наклонно, а датчик не отправит сигнал тревоги.

Система поддерживает дальнейшую эксплуатацию, если возникла авария. Если датчики правильно установить, Аквастоп будет реагировать даже не мелкие протечки. Поэтому такие системы довольно эффективны.

Системы ARMAControl

Компания занимается выпуском систем и комплектующих для промышленного и бытового водоснабжения. Отличительная черта продукции — приемлемая стоимость при сохранении качества.

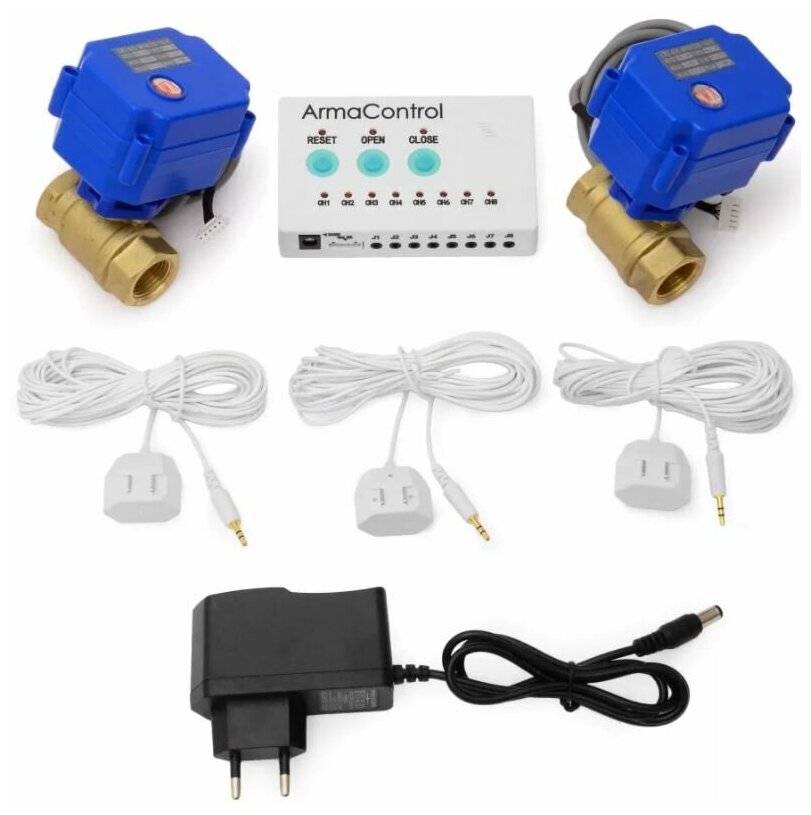

ARMAControl -1 G 1/2″

Надежное, простое и недорогое приспособление, где в качестве исполнительного механизма выступает шаровый кран с электроприводом. В комплекте идет 2 крана, что позволяет устанавливать систему, когда в узел приходит и холодная, и горячая вода. В базовой комплектации уже идет 3 датчика, а максимально на 1 контроллер можно подключить до 8, что позволяет полностью взять под контроль места возможных протечек. Диаметр труб, на которые могут быть установлены элементы системы — 1/2″.

Комплектация:

1. Центральная консоль — 1 шт.;
2. Шаровый кран — 2 шт.;
3. Датчики протечки — 3 шт.;
4. Адаптер питания — 1 шт.;
5. Разветвитель для кранов — 1 шт.

	Технические характеристики:	Описание:
1	Способ передачи сигнала	Проводной
2	Питание	220 В
3	Максимальное количество датчиков	8
4	Максимальное количество кранов	4
5	Давление	16 Бар
6	Способ инсталляции	Накладной
7	Время срабатывания	5 секунд
8	Материал изготовления кранов	Латунь
9	Материал штока и шара	Нержавеющая сталь
10	Страна изготовитель	Россия

система ARMAControl -1 G 1/2″
Достоинства:

• Время закрытия крана – 1 сек;
• Работает без Wi-fi;
• На датчиках установлены чувствительные сенсоры с обеих сторон.

Недостатки:

Отмечается часто встречающийся брак.

В ассортименте компании есть системы для труб разного диаметра, кроме описанного выше.

Безопасность системы

Квартира — это место, в котором сконцентрировано множество коммуникаций, в том числе и каналы водоотведения. Для устранения опасности, связанной с потопами или утечкой воды, применяют защитные системы. Принцип их работы довольно прост и понятен. Основной деталью системы является управляющий блок. Для работы данной системы необходимо электричество, которое питает электронный контроллер. Чтобы избежать различных проблем, при монтаже элементов конструкции соблюдается техника безопасности

Первое, на что стоит обратить внимание, это подключение блока к защитному заземлению. Также следует установить УЗО и обеспечить гальваническую развязку

Если же питание полностью автономно, то данные меры соблюдать необязательно.

Также необходимо помнить про краны (запорная арматура), на которые подается напряжение. Практически все время они находятся обесточенными и лишь для устранения течи (перекрытия воды) электричество подается на задвижки.

На датчиках поддерживается напряжение порядка 5 вольт, которое не может оказать губительного воздействия на организм человека. Именно из-за этого отпадает необходимость в металлическом корпусе.

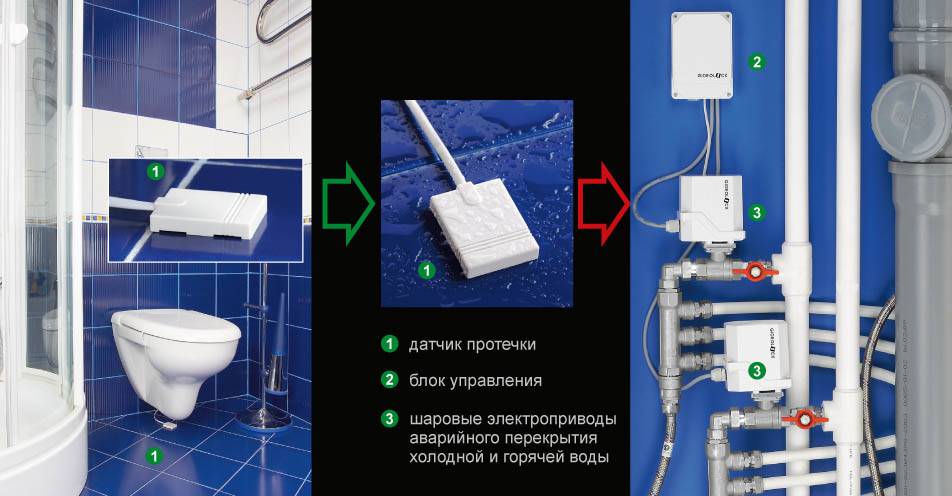

Ниже приведена схема подключения на примере системы “Нептун”.

Neptun

Система появилась на рынке спроса с 2002 года и ее популярность только растет. Ежегодно компания добавляет и обновляет элементы деталей, для повышения эффективности работы и надежности защиты. Устройство автоматически блокирует подачу холодной и горячей воды в случае прорыва водопровода. Модель оснащена функцией GSM, что позволяет сразу отправить сообщение СМС владельцу квартиры об аварии. В тоже время срабатывает звуковая и световая сигнализация, что мгновенно поможет разбудить среди ночи если вдруг произошла утечка воды. Максимальное количество датчиков, которые поддерживает система — 30 штук. Устройство оснащено функцией самоочищения и резервным методом питания.

Как правильно подключать

Все современные системы антипотопа отличаются простотой сборки и возможностью самостоятельного монтажа. Собственно говоря, это своего рода конструктор, состоящий из отдельных частей, которые довольно легко соединить между собой специальными разъемами.

Порядок монтажных работ состоит из:

1. Составления плана размещения датчиков, кранов и места установки контроллера.
2. Проложить и подсоединить монтажные провода.
3. Врезка в систему трубопроводов отсекающих шаровых кранов с электрическим приводом.
4. Установка приборов учета расхода воды.
5. Установка датчиков протечки воды.
6. Навеска на свое место блока управления.
7. Подключение и проверка всей схемы.

Если у вводного патрубка на стояке присутствует врезной тип подключения то, например такая система как «Аквасторож», монтируется непосредственно к нему. Если нарезной — то может понадобиться переходник в виде нарезной гайки для соединения двух труб (муфта).

Но, в любом случае, резьбовые соединения необходимо обмотать ФУМ-лентой для герметизации. И таким образом присоединить электрозадвижку.

Это что касается водопроводной части.

Присоединение контроллеров у каждой системы может происходить по-разному. Поэтому советуем внимательно изучить инструкцию. В ней должны быть указаны места подключения разъемов и их маркировка по проводам.

Такая же маркировка есть и на проводных датчиках.

Присоединение беспроводных извещателей к контроллеру совершается автоматически.

Контроллеру не требуется дополнительных настроек — он готов к работе сразу после подключения и подачи электропитания.

Чтобы исключить появление случайных срабатываний водой, на панели управления находится регулятор задержки, которым можно установить время от момента попадания воды на контакты извещателя до момента отключения водоснабжения.

Если система снабжена дополнительным блоком для автономной работы, его монтируют уже в конце монтажа всей системы.

Как выбрать систему защиты

По эффективности дорогие и дешевые устройства одинаковы, за исключением бракованных и без
гарантии. Заявления, что какая-то система эффективней других – всего лишь рекламный ход.

В устройстве защиты от протечек «Аквасторож» четыре датчика и возможность подключения 10. При установке дополнительных блоков количество обслуживаемых датчиков возрастает до 375. В комплекте поставки «Gidrolock» 3 датчика и возможность подключения 40 без установки дополнительных блоков. В комплекте поставки устройства «Нептун» только два датчика, остальные придется приобретать дополнительно, при этом система поддерживает подключение всего 10 датчиков. Для увеличения их числа можно установить дополнительные блоки (которые необходимо приобрести отдельно).

Если радиоприемное устройство (РПУ) не входит в комплект поставки, необходимо приобрести его отдельно.

Если вас устраивает проводная система, РПУ и беспроводные датчики вам не нужны.

Производители увеличивают стоимость продукции, закладывая возможность подключения дополнительных кранов. Для надежной работы системы защиты от протечек воды достаточно одного крана, который устанавливают после центрального вентиля системы водоснабжения. Если в доме отдельные водопроводы горячей и холодной воды, потребуется установка двух кранов. Приобретая устройство с возможностью подключения восьми кранов, вы платите за то, что никогда не пригодится.

Рабочее напряжение на различных устройствах от 5 до 12 вольт. Сила тока в проводах, которые идут к датчику, недостаточна для поражения человека. Сила тока в проводах, которые идут к крану, достигает одного ампера, но действует 10-20 секунд во время срабатывания устройства. Поэтому разница в рабочем напряжении несущественна.

Время закрытия крана, в зависимости от модели, составляет от 2 до 30 секунд.

Это важный параметр – при разрыве водопроводной или отопительной трубы за полминуты выльется
больше двадцати литров воды.

По наличию в комплекте поставки аккумуляторного источника бесперебойного питания. Такое
устройство, в отличие от батарей, повышает надежность защиты дома или квартиры при отключении электричества.

Комплекты и их цена

Производителей защитного оборудования много, моделей тоже достаточно, но какую систему защиты от протечек воды выбрать? На этот вопрос нельзя ответить конкретно, однозначно. Для многих владельцев квартир и домов одним из главных критериев все-таки остается цена. По этой причине надо привести среднюю стоимость оборудования в условных единицах:

• Gidrolock — от 220 до 385;
• Аквасторож — от 225 до 368;
• Нептун — от 148 до 350;
• Радуга — 220.

Какую систему защиты от протечек воды выбрать хозяевам? Все зависит от дома или квартиры, от желания отдать максимальную сумму, или, наоборот, получить эффективный прибор за небольшие деньги. Чтобы найти свою систему, лучше сначала выбрать несколько комплектов, а затем посмотреть отзывы о работе этих фаворитов в интернете. Этот способ даст возможность выбрать систему, которая будет «лучшей из лучших».

Если надоело читать, то самое время перейти к практическим занятиям. Лучший пример — следующее видео:

Видео загружается…

Как работают приборы защиты от протечек?

Своим видом датчик протечки представляет контейнер, выполненный из пластика, который имеет в своем оснащении два контакта. Антикоррозионное покрытие нанесено на поверхность контактов. Прикасаясь к датчику, нет риска получить удар электрическим током, поскольку он подключён к безопасному источнику питания.

Если говорить о работе этого датчика, то она происходит следующим образом:

• вода, которая, как известно, является электропроводником, замыкает контакты, сопротивление между ними падает, что для контроллера служит сигналом о возникновении протечки;
• если на датчик попадают мелкие брызги, то он не срабатывает.

Беспроводные датчики представляют собой полностью автономное устройство. Их установка может быть произведена в любом месте. При этом контроллер не в состоянии выполнять проверку работоспособности датчика. А вот проводные датчики постоянно находятся под напряжением, что обеспечивает возможность для непрерывной проверки контроллера и их работоспособности.

Установка датчика может быть произведена двумя способами:

• Выполняется их врезка в пол, где скопление воды наиболее вероятно. При этом установка приборов производится контактными пластинами вверх, а подвод соединения провода осуществляется при помощи гофрированной трубки.
• Если нет возможности осуществить врезку, то прибор укладывают прямо на пол, располагая его контактными пластинами вниз. Пола контакты датчика не касаются, поскольку на его корпусе имеются точечные выступы. Это исключает ложные срабатывания, когда попадают капли воды.

Чтобы прибор работал надежно, необходимо раз в три месяца выполнять работу — протирать пластины датчиков.

Монтаж контроля производится в помещении, которое наиболее удобно для оповещения хозяев жилища о протечке. Расположение должно быть таким, чтобы владельцу было комфортно обслуживать прибор. Если для защиты от протечек используется проводная система, то вблизи датчиков необходимо располагать блок управления. Однако монтировать его нужно таким образом, чтобы на корпус попадание воды было исключено.

Через УЗО должно осуществляться питание контроллера и электромагнитного клапана.

Исполнительные устройства, входящие в состав защитных систем от протечек, могут быть двух типов:

• перекрывающие подачу воды;
• подающие сигнал о возникновении протечки (зуммеры,SMS).

Каждому понятно, что подача сигнала не позволит остановить протечку, поэтому лучше всего, если в квартире будет установлена система с устройством, которое обеспечивает перекрытие воды. В качестве таковых могут использовать электромагнитные клапаны или электропривод на шаровой кран.

Чувствительным к чистоте воды является электромагнитный клапан. Поэтому при установке между ним и вентилем выполняется монтаж фильтра механической очистки воды. Работа возможна только при условии постоянной подачи электроэнергии. Поэтому при установке системы, которая включает электромагнитный клапан, необходимо позаботиться о снабжении ее дополнительным источником питания. Его включение будет производиться тогда, когда в квартире отключат электроэнергию.

Шаровые краны могут располагаться от контроллера на удалении не более 100 м. Управлять ими можно только посредством команд, которые поданы с блока управления. Бесколлекторный электропривод выступает в качестве привода крана. Он работает от электроэнергии только при закрытии и открытии шарового крана. Когда срабатывает сигнал, скорость закрытия крана подобрана так, чтобы развитие гидроудара было исключено.

Правила проведения монтажа системы против потопа

Могут отличаться при использовании различных типов датчиков – например, проводных и беспроводных. Однако основные правила неизменны – тщательная разметка точек, последовательность процессов обустройства, подключение для проверки после сборки.

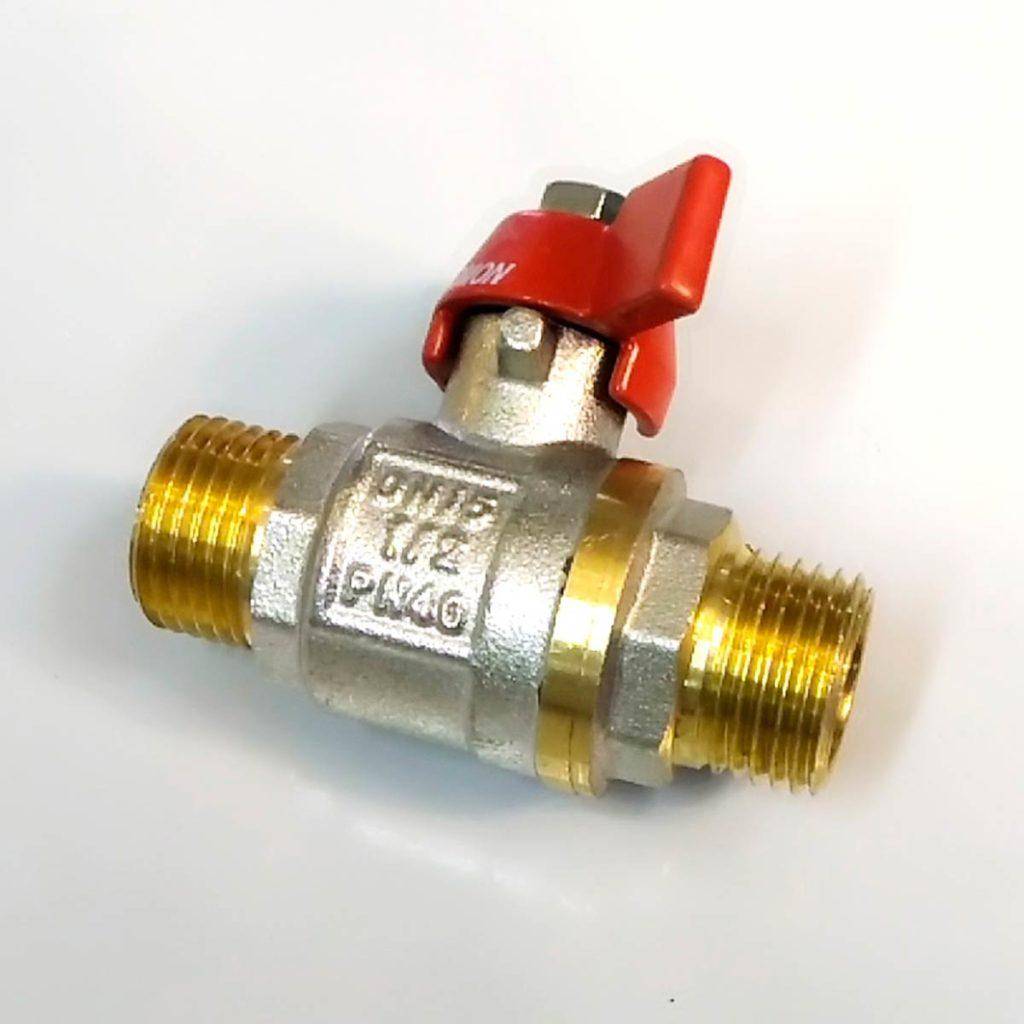

Врезка шарового крана

После того, как перекрыта вода и снят счетчик воды, водопровод перерезается рядом с перекрытым вентилем. Это самый сложный этап процесса монтажа, который требует специальных инструментов и крепежа. Крепежные детали и инструменты зависят от диаметра труб и материала их изготовления – могут потребоваться контргайки или разъемные муфты.

Лучшие места для установка датчиков протечки воды

Хозяин квартиры наверняка уже знает, где в системе коммуникаций наиболее вероятна аварийная ситуация. Места протечки не меняются, даже если установлена новая сантехника. Если это новое помещение, то оптимальным местом будет переход между трубами или в нижней точке помещения, где пол под уклоном.

Правила монтажа контроллера

К устройству обязательно подводят ноль и фазу, а чтобы не перепутать, к каким клеммам присоединяют провода, лучше использовать инструкцию по применению от производителя, или пронумеровать их для удобства работника.

Проверка работы системы

После того, как на модуле управления загорится зеленый сигнал, пластину датчика смачивают жидкостью из крана. При правильном подключении всех составляющих датчика, раздается тревожный сигнал, загорается красная лампочка и прекратится подача воды. Вернуть прибор в режим ожидания можно удалив воды с пластины и перезагрузив устройство.

Датчик протечки воды какой фирмы лучше выбрать

Опросы показали, что пользователи отдают предпочтение как российским, так и зарубежным торговым маркам, которые усиленно работают в направлении инноваций, создавая новые многофункциональные устройства. В рейтинге представлена краткая информация на каждый из них:

• Aqara — товарный знак известной корпорации Xiaomi, созданный в 2015 г., и выпускающий интеллектуальные домашние товары. Все устройства, созданные брендом, изготавливаются из экологичного пластика, они пожаробезопасны и не потребляют много энергии.
• Rubetek — производитель из России, который выпускает линейки умных устройств с 2014 года. Компания создает электронику не только для дома, но и предлагает много идей для малого и среднего бизнеса, а также для застройщиков, управляющих компаний, инсталляторов.
• Digma — торговая марка принадлежит компании Nippon Klick из Великобритании, которая признана международным производителем цифровой электроники. Разработкой и созданием умных устройств Digma стала заниматься начиная с 2005 г., достигнув на сегодня немалых высот в этом направлении.
• Hiper — еще один бренд из Великобритании, который выпускает бытовую технику и электронику начиная с 2001 года. Все товары компании сертифицированы, они соответствуют современным стандартам безопасности и экологическим нормам, имея при том отличные технические характеристики.
• Ajax — международная технологическая компания из Украины, основанная в 2011 г., и выпускающая беспроводные системы безопасности. Товары Ajax представлены более чем в 90 странах и пользуются большим спросом, благодаря качеству и инновационным технологиям.
• Neptun — российская компания, производящая системы электрообогрева, электротехническую продукцию и решения для инженерной инфраструктуры с 1991 года. Торговая марка имеет множество наград и премий, в том числе международных, подтверждающих качество товара.
• Neo — еще один производитель из России, выпускающий умную технику и электронику в серийном и единичном количестве. В своих разработках компания использует современные технологии в области навигации, электропитания и беспроводной связи, которые позволяют достичь хороших результатов качества.

Системы защиты от протечек «Нептун»

Практически все модели систем “НЕПТУН” быстро реагируют на протечку и затопление, блокируют подачу воды в течение нескольких секунд после протечки. Мгновенно срабатывает световая и звуковая сигнализация, а некоторые модели оснащены дополнительной функцией GSM, которая отправляет хозяину sms и голосовые сообщения.

При подготовке данного материала нашим читателям любезно предоставили скидку 15% на весь ассортимент магазина Нептун. Сайт: системанептун.рф. Промокод: vyborok.

NEPTUN AQUACONTROL

На российском рынке данный товар появился в 2000 году. Успел завоевать популярность и стать востребованным товаром. Компания Нептун выпускает разные системы, потребитель с различными финансовыми возможностями сможет подобрать необходимый прибор.

Устройство сможет заблокировать подачу воды до момента устранения причин протечки и подаст звуковой и световой сигнал в случае возникновения аварии.

Комплектация:

• центральный блок;
• датчики – два шт.;
• шаровые краны с электроприводом – два шт.

Технические характеристики:	Описание:
1	Способ передачи сигнала	Проводной
2	Питание	220 В
3	Максимальное количество датчиков	20
4	Максимальное количество кранов	6
5	Функция проворота кранов	Есть
6	Способ инсталляции	Накладной монтаж
7	Время срабатывания	18 секунд
8	Материал крана	Горячекованная латунь CW617N
9	Давление	16 бар
10	Длина соединительного провода	0.5 метра
11	Страна изготовитель	Россия

NEPTUN AQUACONTROL

Достоинства:

• прибор подаёт звуковой и световой сигнал;
• 4 года гарантии;
• быстро реагирует на аварию;
• латунные краны;
• тип монтажа накладной.

Недостатки:

нет резервного источника питания.

NEPTUN BUGATTI PROW

Прибор имеет различные функции и позволяет своевременно отреагировать на аварию, подать сигнал и перекрыть плачу воды в помещение. Тип системы – беспроводной.

Комплектация:

• блок;
• 12 В шаровые краны фирмы Bugatti Pro – два шт.;
• датчик проводного типа – 1 шт.

Технические характеристики:	Описание
1	Способ передачи сигнала	Беспроводной/Проводной
2	Питание	12 В / 220 В на выбор
3	Максимальное количество датчиков	до 31 радиодатчика/до 375 проводных
4	Максимальное количество кранов	2 штуки
5	с внутренним блоком питания
6	Максимальное количество кранов	6 штук
7	с внутренним блоком питания
8	Функция проворота кранов	Есть
9	Способ инсталляции	Накладной монтаж
10	Время срабатывания	21 секунда
11	Материал крана	Горячекованная латунь CW617N

NEPTUN BUGATTI PROW

Достоинства:

• возможно добавить необходимое количество отдельных элементов системы;
• нормально функционирует при напряжении 12 В;
• прибор может совместно работать с иными системами оповещения, к примеру: умный дом, системы охраны и иные;
• латунные краны;
• быстрое время срабатывания системы;
• система укомплектована двумя радиодатчиками;
• 6 лет гарантии на прибор.

Недостатки:

нет.

NEPTUN PROW+ WI-FI

Система проводного типа оснащена современным модулем управления Neptun Prow+ Wi-Fi, больше подходит для квартир и домов, в которых проводятся ремонтные работы, поскольку это позволит незаметно и аккуратно спрятать провода от глаз.

Комплектация:

• модуль управления;
• 12 В шаровые краны фирмы Bugatti Pro – два шт.;
• датчик проводного типа.

Технические характеристики:	Описание
2	Напряжение питания	220 АС, 12 DC
3	Максимальный ток нагрузки	0,85 А
4	Потребляемая мощность	не более 0,5 Вт
5	Время срабатывания	не более двух секунд
6	время непрерывной работы	не ограничено
7	Монтаж	накладной
8	Масса	не более 250 грамм (без учёта веса батареек)
9	Время работы на резервном питании	36 часов
10	Максимальное количество датчиков	до 375 шт.

NEPTUN PROW+ WI-FI

Достоинства:

• есть источник альтернативного питания;
• осуществлять управление и контроль через специальное приложение на смартфоне;
• контролировать через мобильное устройство показания счётчика расхода горячей и холодной воды;
• может работать как с датчиками проводного так и беспроводного типа.

Недостатки:

нет.

Какой датчик протечки воды лучше купить

Выбирая умный прибор прежде всего нужно обратить внимание на основные факторы, которые гарантируют надежность всей системы. Лучше если датчик будет работать бесперебойно и постоянно сохранять режим питания, что может обеспечить резервный компонент

Также, не лишним будет сразу проверить громкость сигнализации, время срабатывания и скорость, с которой устройство подаст сигнал на основной контроллер или приложение. Качество сборки, функционал и гарантийный срок эксплуатации прибора тоже служат важными критериями, по которым нужно делать выбор в пользу того, или иного устройства. Учитывая всех представленных номинантов и их параметры эксперты рейтинга отмечают следующие модели:

• Среди датчиков протечки воды с оповещением лидирует Digma DiSense W1 — прибор с громкой сигнализацией, длинным щупом и управлением через смартфон.
• Устройством с моментальной реакцией и отличными техническими параметрами назван беспроводной Ajax Leaks Protect, который имеет аутентификацию для защиты от подлога, большой гарантийный срок и ресурсоемкие батарейки.
• А среди проводных приборов с низким потреблением энергии выделяется Neo Coolcam, который способен работать с разными контроллерами и размещается даже в труднодоступных местах.
• Rubetek RS-3220 – простое устройство с возможностью подключения системы оповещения через Wi-Fi.

Таким образом, эксперты определили лучшие датчики, подходящие под разные условия эксплуатации. Однако при выборе лучше ориентироваться на собственные правила комфорта и ожидания от техники.

Отключение водоснабжения

Между датчиком и пультом управления через какой-то промежуток времени (зависит от модели) происходит обмен информацией, и датчик сообщает об уровне напряжения батарей, исправности и отсутствии протечек. При снижении напряжения батареек или повреждении датчика появляется визуальный и звуковой сигнал, информирующий хозяина о неисправностях и необходимости вмешательства.

При получении с датчика сигнала о протечке, блок управления подает напряжение питания на электродвигатель приводного крана. Вне зависимости от количества кранов в комплекте напряжение подается на все одновременно. После устранения причин протечки и удаления воды краны разблокируют с пульта управления.

Как сделать датчик протечки воды своими руками

Принцип сборки будет отличаться, в зависимости от запланированной к установке модели. В любом случае – это сигнализация, которая работает по одному из трех принципов- проводному, беспроводному или более сложному, с регулированием чувствительности.

Проводной самодельный датчик

Можно сделать с использованием простой электрической схемы и сигнального провода, подключённого к блоку управления. Схема работает на замыкании контакта водой.

Беспроводной самодельный датчик простейшей конструкции

Беспроводной работает по тому же принципу, только подачу сигнала обеспечивает энергия, поступающая не по кабелю, а от автономного резервуара.

Более сложная схема с регулятором чувствительности

Может включать в себя несколько датчиков и используется при необходимости контроля более значительной площади. В любом случае, составные элементы конструкции можно приобрести по отдельности в радиомагазине, а схема может быть составлена самостоятельно или подсмотрена у специалистов.

Самодельные сигнализации

Всегда обходятся не в пример дешевле изделий заводского изготовления, не обязательно делать работающие на электричестве – для отдельных надобностей можно применить поплавковые, применить чужие самодельные наработки.

В каких случаях помогает

Если водопровод в доме функционирует правильно и все его элементы находятся в исправном состоянии, давление в трубах остается одним и тем же. Когда фитинг открывается или разрывается труба, оно существенно увеличивается. В то же время, поступающая к клапану вода проталкивает его коническую часть к сердечнику. Такая состыковка позволяет перекрыть подачу воды.

Собственно, Аквастоп стоит применять для тех случаев, если:

• в сантехнике появились неисправности;
• в устройствах сантехники имеются дефекты;
• трубы перестали выдерживать нагрузку из-за продолжительной коррозии;
• появились проблемы с плотностью и целостностью соединения фитингов или шлангов.

Датчики

Система защиты от протечек Аквасторож может комплектоваться проводными и беспроводными датчиками. Они могут применяться как вместе, так и отдельно. Любой из датчиков периодически проверяется системой на предмет его «присутствия». В случае обнаружения обрыва провода у проводных моделей или попадания со связи беспроводных, контроллер перекрывает краны.

В датчике любого типа установлены два контакта при попадании на них воды формируется сигнал аварии. Причем в варианте Аквасторож Эксперт и при установке расширения Звезда на Классике, залитый датчик отображается на панели индикации. То есть, вы знаете, где произошла утечка воды.

Характеристики датчиков потопа Аквасторож

В нижней части датчика закреплена металлическая пластина. Чтобы она не окислялась, поверхность пластины покрыта позолотой. От попадания капель воды, сверху датчики защищены декоративными крышками. Пластиковое дно в виде крестовины фиксирует металлическую пластину датчика. В центре его есть отверстие, через которое можно датчик закрепить при помощи самореза в определенном положении.

Проводные

Проводные датчики считаются более надежными, так как они связаны с контроллером физической цепью. Чтобы разорвать ее, необходимо приложить определенные усилия. Неудобство — в их монтаже и в необходимости прятать провода. Если ремонт окончен, сделать это не так просто. Как вариант — можно использовать плинтуса с кабельканалом, заменив ими обычные плинтуса.

На основе проводных датчиков утечки воды Аквасторож Классика можно построить разветвленную систему контроля. К каждому их них можно подключать следующий датчик или несколько, создавая своеобразное «дерево». С одной стороны это делает монтаж проще, требуется меньше проводов чем если тянуть линию от каждого. Но с другой, обрыв в начале цепочки выключит сразу целую «ветку». И найти, где именно произошел обрыв, получится далеко не сразу.

Внешний вид проводных датчиков Аквасторож

Питание проводных датчиков — 2,5 В. Это напряжение не может быть опасным для человека. Выполнены в виде «таблетки» диаметром 53 мм и высотой 12 мм.

Есть проводные датчики Аквасторож в следующих вариантах:

• Классика. Пассивный датчик контроля протечки воды. В режиме ожидания потребление электричества нулевое. Его состояние проверяется контроллером с определенной периодичностью. Длина провода 2 м и 4 м, максимальное удаление — 500 метров. Температурный режим — от 0°C до +60°С.
• Эксперт. При том же внешнем виде и размерах, дополнительно встроена плата, которая тестирует состояние контактов и целостность линии до контроллера. По результатам теста в контроллер посылается сигнал нормального рабочего состояния или обрыва. Длина кабеля 2 м, 4 м, 6 м, 10 м, максимальное удаление — 500 м. Эксплуатироваться могут при температуре от -40°C до +60°С.

На проводные датчики Аквасторожа предприятие дает бессрочную гарантию. В случае выхода его из строя (физическое разрушение не считается) его отремонтируют или заменят новым.

Беспроводные

Беспроводные датчики утечки воды Аквасторож спрятаны в белом квадратном пластиковом корпусе. Сторона квадрата 59 мм, высота датчика 18 мм. Кроме контактных пластин в корпусе установлены три батарейки типа ААА и приемопередатчик для связи с контроллером, работающий на частоте 2,4 ГГц. Кроме основной задачи — контроля отсутствия воды, датчик выполняет следующие функции:

• Обменивается сигналами с контроллером.
• Контролирует уровень заряда элементов питания. При снижении его ниже критического значения, формирует аварийный сигнал и передает его на блок управления.
• Имеет встроенную сигнализацию, которая включается при появлении на контактах воды. Так что определить место протечки несложно.

Так выглядят беспроводные датчики протечки воды

Максимальное удаление датчика от контроллера с радиобазой — 1000 м, но это при условии открытого пространства. При наличии препятствий (стен в том числе) дальность уверенного приема намного меньше. Чтобы определить «видит» ли контроллер беспроводной датчик в выбранном месте или нет, можно провести испытания (залить контакты кнопки водой и отследить выключение и включение воды), а можно воспользоваться радиокнопкой.
