Защита от протечек Аквасторож: что это, для чего служит, как работает

Недостатки

Какие минусы и проблемы есть у данной защиты от протечек Xiaomi?

Во-первых, напряжение питания 220В. Наличие такого напряжения на водозапорном кране не всегда безопасно.

Именно поэтому оно должно подаваться на него только кратковременно в момент перекрытия вентиля. Профессиональные системы известных фирм, рассчитаны как правило на низкое напряжение 12V.

Благодаря этому, помимо безопасности можно легко обеспечить и резервирование защиты. Ведь если у вас произойдет крупный потоп и он каким-то образом затронет проводку в ванной, то УЗО в эл.щите моментально отключит напряжение, а значит обесточит и саму защиту.

Для этого в низковольтных системах есть аварийное питание от АКБ или встроенных батареек. У Xiaomi такой возможности нет.

Также не забывайте про всякого рода ошибки:

ошибка роутера (отсутствие WiFi, сбой и т.п.)

ошибка шлюза

потеря связи с облачным сервером

Немного защититься от этого позволяет локально настроенный сценарий.

Ошибка №6
А еще в сценариях не забудьте прописать принудительное закрытие и открытие вентиля хотя бы один раз в месяц.

Если этого не делать, через какое-то время большинство кранов закисает и их уже проблематично закрыть от автоматики.

Конечно, подобная система не панацея и она никак не поможет, если вас будут заливать соседи сверху. Единственный положительный момент – вы об этом узнаете сразу же по уведомлению на телефон, и вполне возможно успеете предотвратить более худшие последствия.

Тем не менее, никто не будет спорить, что иметь подобную защиту от протечек лучше, чем не иметь ее вовсе.

https://youtube.com/watch?v=Sz3DbT3HHWE%3F

Источник – Alex Kvazis

Почему Xiaomi?

Подобных систем на сегодняшний день развелось довольно много. Однако настройка и подключение большинства из них (АкваСторож, Нептун, Гидролок) вызывает реальные проблемы у простых пользователей.

Вот так, например, выглядит подключение управляющего блока от Gidrolock.

Чем дальше вы будете залезать в дебри документации и ознакамливаться с инструкциями, тем быстрее к вам придет понимание, что для этого дела лучше пригласить профессионального мастера.

В то же время появилась очень простая система, которую можно собрать из комплектующих от популярной фирмы Xiaomi. В итоге получается достаточно надежная защита от утечки, но что самое главное – она интуитивно понятна и проста в подключении.

Принцип действия защиты от протечек

Современные защитные комплексы, позволяющие организовать грамотный контроль за водопроводной системой, состоят из нескольких отдельных устройств: контроллера, набора датчиков, вентилей, управляемых электроприводами. Установка датчиков осуществляется во всех местах, где так или иначе имеется риск возникновения протечек воды: возле стиральной и посудомоечной машины, в ванной, в туалете или на кухне. При возникновении сырости эти датчики сигнализируют на контроллер о случившемся, который в свою очередь с помощью электромеханических задвижек просто перекрывает воду во всей системе водоснабжения квартиры или дома.

Схема расположения датчиков, контроллера и запирающих устройств автоматизированной системы «Аквасторож» в квартире или в частном доме

Безусловно некоторое количество воды останется на полу, но это уже не принесет практически никакого ущерба ни хозяевам квартиры, ни их соседям. Такая система способна предотвратить не просто протечку, а дорогостоящий ремонт, который мог бы последовать, не будь данной защиты. Все, что требуется от хозяев – это взять в руки тряпку, вытереть пол, обнаружить и устранить неисправность. После этого можно запускать водопровод, не забыв вновь подключить защитную систему. Для более подробного изучения работы устройства рассмотрим систему защиты «Аквасторож». Она обладает неплохими характеристиками и достаточно универсальна.

Электронная система противодействия затоплению

Электронная система состоит как минимум из трёх блоков. Это датчик протечки, устанавливаемый на полу помещения, блок управления и исполнительный механизм.

Работает такая система следующим образом: при появлении влаги замыкается цепь между электродами датчика. Это даёт команду блоку управления подать питающее напряжение на электрический привод, который и перекрывает подачу воды. Датчик протечки и блок управления можно изготовить самостоятельно. В качестве исполняющего механизма понадобится электроклапан или шаровый кран с сервоприводом.

Изготовления датчика

Простейший датчик протечки – это два расположенных на некотором удалении друг от друга проводника. Однако, согласитесь, что оголённые провода на полу ванной или туалета будут смотреться как минимум нелепо, а как максимум предоставлять опасность поражения электрическим током. Поэтому можно изготовить датчик, протравив дорожки на печатной плате из фольгированного текстолита, а в качестве корпуса использовать кнопку от дверного звонка.

Использование корпуса дверного звонка в качестве датчика протечки

Работу следует выполнять в следующем порядке:

Вырезать плату по размеру кнопки;
Методом ЛУТ или с помощью фоторезиста необходимо вытравить на поверхности плат дорожки;
Залудить печатные проводники при помощи паяльника;
Припаять к проводникам скобы в качестве ножек;
Подключить соединительный провод;
Установить печатную плату в корпус кнопки звонка.

Схема печатной платы

Электрическая схема блока управления

Питание системы осуществляется при помощи небольшого аккумулятора напряжением 12В. Главным требованием к источнику питания является его низкий саморазряд. Так как ток, потребляемый схемой в дежурном режиме ничтожно мал, то подзаряжать аккумулятор придется буквально пару раз в год.

Схема управления закрытием шарового крана работает следующим образом. В дежурном режиме тока через датчик нет, транзисторы закрыты, реле обесточено. При появлении воды на базе транзистора VT1 появляется напряжение смещения, вследствие чего транзистор открывается и подаёт питание на базу более мощного транзистора VT2. В свою очередь открытый транзистор VT2 управляет электромагнитным реле, которое подаёт питание на исполняющий механизм.

Пример схемы управления закрытием шарового крана

В электрической схеме можно использовать транзисторы структуры n-p-n с любой маркировкой. Транзистор VT2 должен быть средней мощности. Резисторы R1, R2 – маломощные.

Усовершенствованная электрическая схема показана на следующем рисунке. Она рассчитана на подключение двух мотор-редукторов.

Пример усовершенствованной электрическая схемы

Исполняющий механизм

Конечно же, исполняющий механизм можно собрать самостоятельно, используя для этого подходящий мотор-редуктор и концевые выключатели. Однако проще и надёжнее будет приобрести шаровой кран с сервоприводом заводского изготовления. Приобретая такое устройство, убедитесь в том, что его конструкцией предусмотрены концевые выключатели, размыкающие цепь в крайних положениях.

Конечно, цена этих приборов намного выше пластиковых собратьев, но и надежность их работы не вызывает нареканий.

Исполнительный механизм

После присоединения датчика, блока управления и электрического крана к источнику питания, производят испытание системы. Для этого наливают немного воды на место установки датчика.

Системы защиты, которыми стоит дополнить современный ремонт в ванной

Когда квартира защищена от возможного потопа, утечки или другого воздействия водной стихии, то и хозяин чувствует себя более уверенно, спокойно и надежно.

На рынке сантехнического и электронного оборудования сегодня представлен огромных выбор различных систем, работающих для устранения утечек. Ниже будут рассмотрены самые популярные из них, что поможет в дальнейшем определиться с выбором.

Аквастоп

Все устройство системы представляет собой особый клапан, перекрывающий подачу воды в случае прорыва шланга или при сбое работы системы. Конструкция полностью механическая. Принцип работы основывается на анализе давлений: входного и выходного. При изменении одного из них, запорная арматура срабатывает. Система отличается особой эффективностью, быстрой реакцией и приятной ценой. Еще одним преимуществом данной конструкции можно назвать автономность и независимость от электрической сети.

Однако “Аквастоп” оказывает воздействие лишь на локальные участки, в силу своего места размещения. Данный фактор уменьшает область воздействия.

Стоимость данной системы начинается от 50 у.е. и варьируется в зависимости от наполненности комплектации.

Система “РаДуга”

В разработке данной конструкции принимали участие только отечественные производители. Система работает на основании классической схемы. В составе стандартного набора находится: блок управления, пара датчиков (беспроводных, которые передают сигнал на расстояние до 20 м), клапан-задвижка и общая инструкция по эксплуатации. Более дорогая комплектация дополнена N-ым количеством датчиков и усиленным контроллером.

Стоимость наборов зависит от наполненности набора и начинается от 220 у.е.

Аквасторож

Базовая комплектация системы представлена стандартным перечнем: датчики, контроллер и набор запорной арматуры. Продукт полностью произведен на территории России, однако имеет лицензию немецкого разработчика. Характерная черта системы — наличие нескольких контроллеров и различных датчиков (как беспроводных, так и с проводом). Рабочее напряжение составляет 5 В.

Стоимость данного набора начинается от 170 у.е.

Gidrolock

Компанией разработано и внедрено несколько вариаций наборов систем. Базовая комплектация содержит стандартные элементы: контроллер, датчики с проводами (3 штуки), 2 запорных крана и аккумулятор. Каждая последующая модель имеет ряд дополнительных компонентов. Благодаря большой вариантности исполнения, есть возможность использовать данную систему в самых различных помещениях. Количество датчиком можно расширить до 100 штук (беспроводных). Запорная арматура выполняется из нержавеющей стали, которая может выдержать температуру до 220 градусов.

Производитель дает длительную гарантию на свой продукт — до 10 000 рабочих циклов.

Стоимость набора начинается от 130 у.е., в зависимости от комплектации.

Нептун

В течение многих лет российские представители работали над системой от утечек совместно с итальянскими производителями компании Bugatti. Система “Нептун” отличается повышенным качеством компонентов и дополнительными возможностями. Набор имеет стандартную комплектацию, однако есть возможность увеличения количества датчиков. Компания предоставляет своим клиентам различные вариации наполнения: от эконом класса, до премиума.

Стоимость системы начинается от 350 у.е.

Чем удобна защита от протечек Аквасторож

В комплекте данной системы имеется 4 датчика. Такого их количества вполне достаточно, чтобы обеспечить безопасность дома от вероятных протечек. Еще одна степень удобства состоит в достаточной легкости модернизации системы. Поскольку корпус имеет модульное строение, проводная система может быть легко трансформирована в беспроводную.

Систему Аквасторож можно интегрировать в состав «Умного дома», связать с GSM-системами. Ее использование не ограничивается лишь защитой от протечек. С ее помощью можно подключать фонтаны, краны, насосы и другие устройства, мощность которых составляет 2÷4 кВт.

Подключение крана к реле

Данное реле имеет собственный плагин, через который можно управлять двумя каналами.

Управление краном происходит через режим Interlock.

Для активизации данного режима необходимо, чтобы один из каналов реле был включен.

Те, кто сталкивается с проблемой включения Interlock через Wi-Fi сеть, попробуйте проделать все через мобильное соединение (т.е. фактически через китайские сервера). Сделайте это один раз и больше эти настройки не изменяйте.

Ноль является общим проводником как для реле, так и для электрокрана. Управляющие фазы вентиля подключаются на контакты L1 и L2.

Благодаря режиму Interlock, в один момент времени активным может быть только один из контактов.

Проверить работоспособность на “сухую” можно через приложение Aqara на смартфоне. Первый канал должен закрывать вентиль, второй открывать.

Помимо крана холодной воды, параллельно можно подключить и вентиль от труб ГВС (горячего водоснабжения). Мощности реле хватит на несколько кранов одновременно.

Общая нагрузка доступная для подключения – 2,5кВт!

Как уже говорилось выше, кроме смартфона краном можно управлять через обычный комнатный двухклавишный выключатель света.

Для этого на общий вход выключателя подается напряжение с разъема реле L-IN (там, где перемычка). Два отходящих контакта двухклавишника соединяем с разъемами S1 и S2.

При нажатии одной клавиши кран откроется, другой – закроется.

Ошибка №4
Питание на эл.двигатель крана нужно подавать кратковременно, только в момент открытия или закрытия, нельзя чтобы оно “дежурило” там постоянно.

Поэтому еще до установки в систему, замерьте секундомером время работы вентиля. Обычно оно находится в пределах 20 секунд.

Ошибка №5
Также не рекомендуется подавать фазу на реле через физические выключатели, она должна идти только от самого реле.

Были прецеденты, когда реле сгорало и выходило из строя именно по этой причине.

Казалось бы, гораздо проще запитать выключатель от ближайшей распредкоробки, после чего соединить его с двухканальным Zigbee реле. На самом деле это приводит к непредсказуемым последствиям.

Настройка и подключение датчика Xiaomi

Вообще работу датчика можно настроить через три приложения:

Aqara Home

Apple Home Kit

MiHome

Вы его спокойно сможете подключить на IOS или Android и считывать все данные.

В приложении выбираете “добавить устройство” и соответствующий значок (Water Leak Sensor).

После чего соединяете его с хабом, зажав центральную кнопку. Все подключение происходит буквально одним нажатием.

Многие сталкивались с проблемой, когда датчик не подключался с первого раза и его приходилось коннектить повторно. В этом случае помогает следующая инструкция от xiaomi-smarthome.ru.

В нижней части датчика находится два контакта. При попадании между ними воды, они замыкаются и сенсор срабатывает.

Чтобы ваш водопроводный электрокран при таком срабатывании автоматически закрылся, в приложении смартфона создаете отдельный сценарий (Add New Scene).

По нему при обнаружении протечки совершается действие, а именно – подача питания по каналу №1. Через 20 секунд, питание должно прерваться (помним, что нельзя, чтобы напряжение постоянно дежурило на кранах).

При желании можно создать и второй сценарий. Когда протечка устранена и лужа высохла, подается напряжение по каналу №2. В результате кран открывается, через 20 секунд напряжение отключается.

Однако рекомендуется все же открывать кран только вручную.

При срабатывании датчика через приложение приходит уведомление на смартфон.

Сценарии лучше делать только автоматическими. В чем может быть подвох ручных сценариев?

В том, что команда на закрытие в этом случае будет идти через китайский сервер и в конечном счете может так и не дойти до адресата. При исчезновении интернета кран попросту не сработает.

При обычной автоматизации, даже при потере связи с облаком, хаб при аварии сам все сделает и устранит утечку.

Тонкости монтажа

К нам на тестирование поступил набор комплектации «Премиум», состоящий из контроллера, двух шаровых электрокранов на трубу ½”, двух проводных датчиков, сетевого блока питания, трёх батарей, радиобазы с двумя беспроводными датчиками, один из которых с кнопками ручного управления, и дополнительного батарейного блока для увеличения времени автономной работы, а также необходимые провода разной длины для подключения проводных датчиков протечки и крепеж для контроллера. Т.о. можно сделать вывод, что это готовое для установки решение. Оговоримся сразу: мы не стали устанавливать его в действующую систему водоснабжения, ограничившись экспериментальной проверкой в условиях, приближенных к реальным.

Белый корпус контроллера «Аквасторож» со скошенными гранями смотрится вполне достойно для того, чтобы не прятать его в сантехнический шкаф, а вывесить на видное место в коридоре или туалете, либо в помещении, где уровень влажности не превышает 70%. На лицевой панели находятся три кнопки: одна из них закрывает все краны, другая — открывает, а последняя служит для временного отключения датчиков на 60 минут. Это может пригодиться в том случае, если один из датчиков случайно залит водой, но высушить его нет времени — например, нужно срочно принять душ. Длительное нажатие одной из двух первых кнопок переводит систему в «спящий режим», когда она не производит никаких действий, то есть, по сути, выключена. И это единственный способ быстро деактивировать её: вспомним, что внутри находятся ионисторы, так что простое отсоединение блока питания и батарей ничего не даст. Инструкция рекомендует подобный алгоритм действий — временное отключение датчиков, открытие кранов и деактивация — при возникновении пожара.

Моторизованные краны выполнены из толстостенной латуни и покрыты никелем, но оценить его механическую прочность и, тем более, коррозионную стойкость мы не смогли из-за отсутствия необходимого оборудования. Можем лишь отметить, что запорный механизм в открытом состоянии не приводит к сужению проходного сечения трубы, как это бывает в некоторых кранах и, в особенности, вентилях; тем самым не создаётся дополнительных препятствий потоку воды. Для управления положением заслонки на кране установлен пластиковый «набалдашник», содержащий электромотор с редуктором. Шестерни привода металлические, что обеспечивает достаточную надёжность. При снятии редуктора имеется возможность ручного поворота заслонки для этого необходимо снять пластиковый кожух и открутить четыре винта. Произвести эти операции в труднодоступном месте, где обычно и устанавливают краны, довольно затруднительно, зато от такой возможности будет польза в процессе установки: если редуктор мешает вращать кран, его можно временно снять.

Сборка модулей и подсоединение проводов не представляют никаких трудностей даже в отсутствие инструкции: части корпуса соединяются на защёлках, провода оканчиваются разъёмами, ответные гнёзда на печатной плате подписаны. Вот только «защиты от дурака» не предусмотрено, и если беспечно проигнорировать надписи, то можно подсоединить шаровые краны на место датчиков, и наоборот. Судя по всему, такая оплошность не должна привести к повреждению деталей, но инструкцию всё же лучше прочитать, ибо в соединении датчиков есть нюансы. Тем более что инструкция небольшая, и составлена грамотно и наглядно.

К радиобазе первоначально прилагаются два беспроводных датчика, заранее «привязанные» к базе. Новые датчики, которые можно докупить, следует вначале зарегистрировать в памяти радиобазы, но это также не представляет сложностей. Один из датчиков имеет кнопки управления кранами, позволяющие открывать и закрывать их вручную, но пикантность ситуации в том, что кнопки будут видны лишь после собственноручного закрепления наклеек на корпусе датчика, а без них они почти не отличаются. Как всегда, выручит внимательное чтение инструкции. При наличии помех, канал радиосвязи можно сменить при помощи DIP-переключателей, установленных в базе.

Дополнительное реле, присутствующее в управляющем модуле комплектации «Премиум», можно использовать для различных действий согласно вашей фантазии. Например, подключённое к нему устройство сигнализации сообщит о срабатывании системы, что может пригодиться в случае, если авария произошла по вине соседей: перекрытие воды на вашем стояке здесь уже не поможет, а вот предупредить соседей сверху о том, что они заливают – полезно.

Установка системы защиты своими руками

Защитную систему устанавливают в вероятных местах протечек

После изучения инструкции, единственная сложность, которая возникает у хозяина, если защита от протечек воды в квартире устанавливается собственными силами – монтаж запорного клапана. Для этого придерживайтесь следующей инструкции:

Перекройте подачу воды.
Отсоедините от вводных вентилей водопроводную разводку.
Клапан поставьте в соответствии со стрелкой, указывающей направление движения жидкости.
Для герметизации и уплотнения резьбовое соединение обмотайте УФМ-лентой.
После монтажа клапана подключите разводку.
Установите счетчики, фильтры, регуляторы и др. дополнительное оборудование.

Кран

Шаровые краны Aquastoro изготовлены из латуни и никелированы. Они закрываются и открываются с помощью электродвигателей. Они оснащены пластиковыми переходниками. В версии «Эксперт» используются металлические шестерни, в «Классике» – пластиковые. Кроме того, клапаны отличаются тем, что в версии «Эксперт» они контролируют положение запорной арматуры и передают сигнал на контроллер. Чтобы их можно было различить, резьба «Эксперт» имеет ярко-красную полосу, у «Классической» версии – черные. Они могут работать только с контроллерами своего типа.

Электрокран “Классик»

Питание электродвигателей составляет 5 В, которое усиливается, когда конденсаторы разряжены до 40 В. Кроме того, это напряжение подается независимо от состояния источника питания. В итоге краны закрываются за 2,5 секунды.

Краны с электроприводом и их характеристики

Чтобы малой силы, создаваемой электроприводами, хватало для раскрутки демпфера, в конструкцию крана были добавлены дополнительные уплотнения, уменьшающие трение. Это позволяет быстро закрывать жалюзи без особых усилий. Коробки передач закрыты брызгозащитными пластиковыми крышками.

Электромагнитные клапаны Aquastop доступны в трех размерах – диаметром 15, 20 и 25 мм. Их можно устанавливать как в колонки холодной, так и горячей воды.

Датчики

Система защиты от протечек Аквасторож может комплектоваться проводными и беспроводными датчиками. Они могут применяться как вместе, так и отдельно. Любой из датчиков периодически проверяется системой на предмет его «присутствия». В случае обнаружения обрыва провода у проводных моделей или попадания со связи беспроводных, контроллер перекрывает краны.

В датчике любого типа установлены два контакта при попадании на них воды формируется сигнал аварии. Причем в варианте Аквасторож Эксперт и при установке расширения Звезда на Классике, залитый датчик отображается на панели индикации. То есть, вы знаете, где произошла утечка воды.

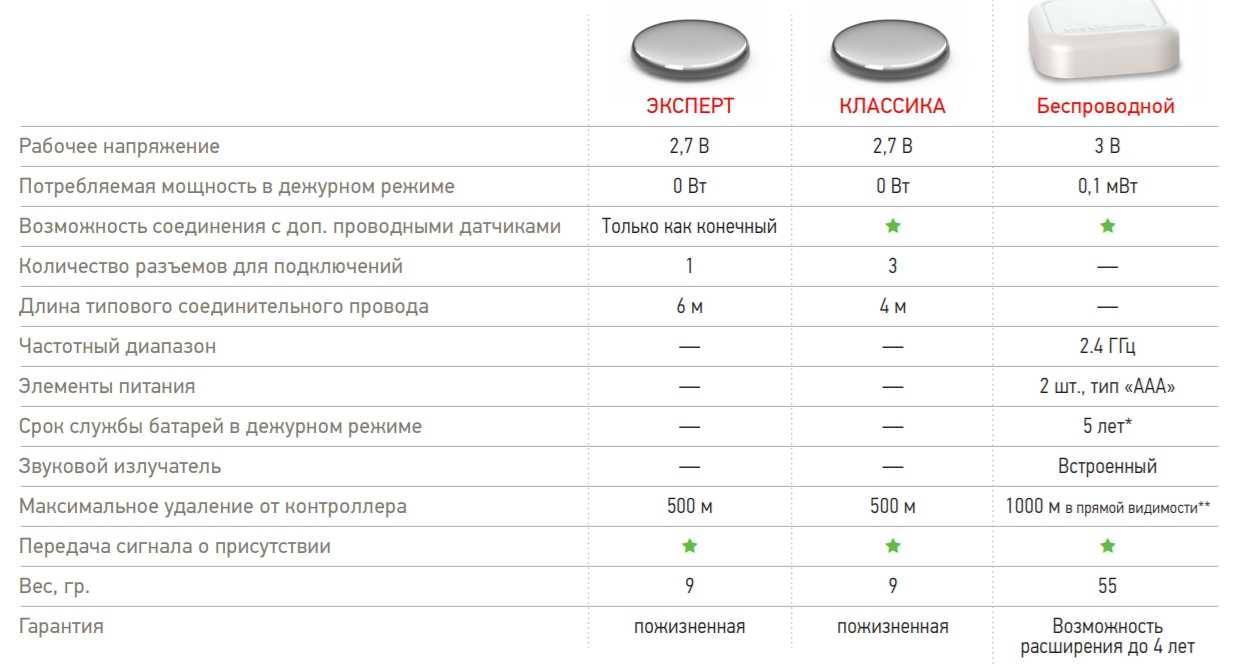

Характеристики датчиков потопа Аквасторож

В нижней части датчика закреплена металлическая пластина. Чтобы она не окислялась, поверхность пластины покрыта позолотой. От попадания капель воды, сверху датчики защищены декоративными крышками. Пластиковое дно в виде крестовины фиксирует металлическую пластину датчика. В центре его есть отверстие, через которое можно датчик закрепить при помощи самореза в определенном положении.

Проводные

Проводные датчики считаются более надежными, так как они связаны с контроллером физической цепью. Чтобы разорвать ее, необходимо приложить определенные усилия. Неудобство — в их монтаже и в необходимости прятать провода. Если ремонт окончен, сделать это не так просто. Как вариант — можно использовать плинтуса с кабельканалом, заменив ими обычные плинтуса.

На основе проводных датчиков утечки воды Аквасторож Классика можно построить разветвленную систему контроля. К каждому их них можно подключать следующий датчик или несколько, создавая своеобразное «дерево». С одной стороны это делает монтаж проще, требуется меньше проводов чем если тянуть линию от каждого. Но с другой, обрыв в начале цепочки выключит сразу целую «ветку». И найти, где именно произошел обрыв, получится далеко не сразу.

Внешний вид проводных датчиков Аквасторож

Питание проводных датчиков — 2,5 В. Это напряжение не может быть опасным для человека. Выполнены в виде «таблетки» диаметром 53 мм и высотой 12 мм.

Есть проводные датчики Аквасторож в следующих вариантах:

Классика. Пассивный датчик контроля протечки воды. В режиме ожидания потребление электричества нулевое. Его состояние проверяется контроллером с определенной периодичностью. Длина провода 2 м и 4 м, максимальное удаление — 500 метров. Температурный режим — от 0°C до +60°С.
Эксперт. При том же внешнем виде и размерах, дополнительно встроена плата, которая тестирует состояние контактов и целостность линии до контроллера. По результатам теста в контроллер посылается сигнал нормального рабочего состояния или обрыва. Длина кабеля 2 м, 4 м, 6 м, 10 м, максимальное удаление — 500 м. Эксплуатироваться могут при температуре от -40°C до +60°С.

На проводные датчики Аквасторожа предприятие дает бессрочную гарантию. В случае выхода его из строя (физическое разрушение не считается) его отремонтируют или заменят новым.

Беспроводные

Беспроводные датчики утечки воды Аквасторож спрятаны в белом квадратном пластиковом корпусе. Сторона квадрата 59 мм, высота датчика 18 мм. Кроме контактных пластин в корпусе установлены три батарейки типа ААА и приемопередатчик для связи с контроллером, работающий на частоте 2,4 ГГц. Кроме основной задачи — контроля отсутствия воды, датчик выполняет следующие функции:

Обменивается сигналами с контроллером.
Контролирует уровень заряда элементов питания. При снижении его ниже критического значения, формирует аварийный сигнал и передает его на блок управления.
Имеет встроенную сигнализацию, которая включается при появлении на контактах воды. Так что определить место протечки несложно.

Так выглядят беспроводные датчики протечки воды

Максимальное удаление датчика от контроллера с радиобазой — 1000 м, но это при условии открытого пространства. При наличии препятствий (стен в том числе) дальность уверенного приема намного меньше. Чтобы определить «видит» ли контроллер беспроводной датчик в выбранном месте или нет, можно провести испытания (залить контакты кнопки водой и отследить выключение и включение воды), а можно воспользоваться радиокнопкой.

Система «Аквасторож»

Оборудование комплектуется кранами трех размеров. Система абсолютно безопасна, поскольку работает от напряжения всего в 5 V. Кроме того, здесь используются шаровые краны, выполненные из латуни с никелевым покрытием, что защищает воду от возможного образования вредных примесей.

Конструкция электрокранов является собственной разработкой производителя. В них установлена пружинящая силиконовая и две тефлоновых прокладки, что делает потери мощности редуктора минимальными. Механизм перекрывает поступление воды всего лишь за 3 с.

Еще одно неоспоримое достоинство системы – встроенная технология «умный кран», которая дает возможность отслеживать появление неисправностей и контролировать работу кранов. Количество датчиков, идущих в комплекте с оборудованием, составляет 4 шт. Система легко модернизируется из проводной в беспроводную. Это обеспечивает модульная конструкция ее корпуса. Легко интегрируется в комплекс «умный дом» и подключается к GSM-системам. Гарантия производителя – 4 года.

Таким образом, все системы работоспособны, зарекомендовали себя достаточно хорошо. Выбрать можно любую из них, главное не пытаться собрать самодельное оборудование, как советуют многие «умельцы». Чаще всего такие системы небезопасны для людей и в случае аварии приводят к серьезным травмам.

Особенности выбора

Дополнения

Защитная система от протечек «Аквасторож» имеет движение воды в одном направлении. Изменение движения, приведет к значительному снижению ресурса.
Ионистры и батарейки не могут поддерживать работу более одного электрокрана.
Систему Нептун невозможно установить без электросети.
Gidrolock не обладает функцией ручного управления.

Сколько датчиков перекрытия потребуется

Зависит от сложности водопроводной системы и количества подключенных бытовых приборов:

Нептун может подключить 20
Аквасторож 60
Gidrolock до 200 проводных датчиков

Необходимость функционирования в автономном режиме

И срок работы в этом режиме.

Защита от протечек Gidrolock работает до 24-х лет, конкурировать с ней не способна ни одна система.

https://youtube.com/watch?v=m5Wyp_s3RQc

Надежность системы

Материал изготовления. Защита датчиков. Чувствительность датчиков.

Лучшим материалом является латунь горячекованная Bugatti.

Если датчики особо чувствительные, то хорошо когда установлена защита, иначе он может срабатывать от каждой капли, попавшей на него.

Прочие критерии

Полнопроходные краны или нет.
Сколько циклов открытие/закрытие. В защитной системе Нептун имеет запас в 100 000 открытий/закрытий, Автосторож всего 10 000, Gidrolock более 250 000
Диапазон температурного режима. Чем он выше, тем надежнее система защиты.
Подключение внешних устройств. И дальность их действия.
Защита от протечек Нептун не предусматривает эту функцию
Аквасторож 8 беспроводных датчиков, для подключения нужна Радиобаза
Gidrolock до 100 беспроводных датчиков, потребуется антенна Gidrolock
Защита от закисания. Раз в месяц кран автоматически закрывается и открывается, что позволяет напору воды смыть нежелательный осадок. Обычно устанавливается во всех системах защиты.
Есть ли заземление. Мало приятного если при протечке ударит током. В системе Аквасторож оно отсутствует.
Гарантийный срок службы.

Если оценивать эти три системы по 5-и бальной шкале, на основании отзывов потребителей:

Аквасторож – 3 балла
Нептун – 4 балла
Gidrolock – 5 баллов.

Причины возникновения протечек

Из общего количества причин утечек, которые возможны, самыми популярными являются следующие:

Человек. Очень часто случается так, что сосед сверху решил принять ванну. Включил воду и напрочь забыл о ней: уснул, отвлекся или вовсе ушел. В такой ситуации обычно виновнику потопа про открытую воду напоминают уже соседи снизу;

Старая система водопроводов. Даже после того, как был проведен ремонт в ванной, есть возможность утечки воды. Первое, что нужно делать — поменять все стояки и трубы. Многоквартирные дома имеют устаревшую систему трубопроводов и канализационной системы, которые не были рассчитаны на очень длительный период эксплуатации. Поэтому сети износили себя и требуют замены. Когда покупается квартира, многие выбирают сделать лишь поверхностный ремонт или заменить только внутренние детали систем.
Недоукомплектованная конструкция трубопровода. Для удешевления монтажных работ сокращается количество компонентов систем водоснабжения (уменьшается число кранов, труб, соединений и т.д.). Такая экономия в дальнейшем может привести к некорректной работе всей системы.

Кроме причин перечисленных выше, относящихся к отрасли водоснабжения, существует перечень факторов свойственных и для системы отопления, которые могут быть идентичны: износ труб, человеческий фактор, неправильная или некачественная сборка сети.

Выбор и подключение электрокрана

Самым ответственным элементом является электрический кран, который по команде и должен перекрывать подачу воды. Сантехники не советуют экономить на этой водозапорной арматуре.

В комплекте с реле или датчиком, кран естественно не поставляется. Придется его выбирать самостоятельно.

Лучше всего обратить внимание не на китайский ширпотреб, а на продукцию зарекомендовавших себя фирм. Например, полнопроходные краны Neptun на 220V

Такие поставляются в комплекте с соответствующей системой, но можно их прикупить и отдельно.

Вся подобная арматура состоит из двух элементов:

сам шаровый кран

двигатель с приводом

Последний подключается к крану через специальную муфту. Узнать открыт кран или закрыт можно через концевики.

Если вы не хотите менять уже установленный в стояк вентиль, можно воспользоваться двигателями актуаторами или манипулятором.

Правда идут они все на постоянное низкое напряжение 12В, а наша рассматриваемая система работает от 220V, поэтому перед краном придется дополнительно ставить герметичный низковольтный понижающий блок, наподобие тех, что используется в светодиодных лентах.

Ошибка №1
Обратите особое внимание – электрический кран должен стоять после основного запорного крана, его нельзя монтировать вместо него!

Это необходимо, чтобы иметь возможность ручного перекрытия водопровода для замены или ремонта электрокрана.

Привод электрокрана 220V подключается трехжильным кабелем. На одну жилу подается ноль, по двум другим управляющая фаза – на закрытие и открытие, соответственно.

Если у вас кабель на вентиле четырехжильный (как у марки Нептун), то четвертая жила используется в качестве заземления.

Для того, чтобы все работало корректно, необходимо заранее индикатором напряжения проверить фазировку. Далее подключив кран через времянку, узнать какая жила за что отвечает.

Ошибка №2
А что будет, если одновременно подать фазу на обе управляющие жилы?

Не бойтесь, короткого замыкания не произойдет, однако кран будет бесконечное количество раз то закрываться, то открываться. Нормальной работы вы от него не добьетесь.

Система защиты от протечек «Аквасторож»
