Как сделать своими руками?
После составления проекта, проведения подготовительных работ и закупки стройматериалов, можно приступать непосредственно к монтажным работам.Первый этап — создание разметки на участке. Необходимо обозначить места, в которых будут устанавливаться винтовые опоры, тщательно выверив все расстояния и углы.
На обозначенных точках делаются неглубокие подкопы на 15-30 см. Это позволит избежать самопроизвольного смещения свай в самом начале их ввинчивания в грунт. Расстояние между точками расположения опор должно составлять 2-3 метра, в зависимости от их типоразмера, площади бани и несущей способности грунта.
Для вкручивания свай ручным методом используются длинные металлические ломы, которые выполняют функцию рычагов. Такую работу следует выполнять вдвоем или втроем. Если имеется возможность заезда спецтехники на участок, можно осуществить установку механическим способом. Это даст возможность сэкономить время и силы.
Винтовые сваи необходимо погружать в почву на глубину не менее 1,5 м. Конструкции ввинчиваются в грунт до тех пор, пока их наконечники не достигнут плотных слоев земли. При этом вращать сваи вручную становится в разы сложнее, что является признаком окончательного погружения опоры.
В процессе вкручивания необходимо тщательно следить за тем, чтобы конструкции располагались в строго вертикальном положении. Допускаются лишь незначительные отклонения на 1-2 градуса.
Когда все опоры установлены и выравнены по высоте, проводится их бетонирование изнутри. В металлические трубы подается бетонная смесь, которую желательно замешивать непосредственно перед заливкой.
Когда цементно-песчаная смесь окончательно затвердела, на верхних частях свай устанавливаются оголовки. Далее проводится установка обвязки. Для деревянной бани оптимальным выбором будет конструкция из бруса.
Важным моментом является обустройство фундамента под печь. Кирпичные, чугунные и стальные топки оказывают достаточно большую нагрузку на поверхность основания, поэтому их нельзя возводить непосредственно на полу. Под ними должны располагаться дополнительные фундаментные конструкции.
В дополнение к основному свайно-винтовому фундаменту необходимо обустроить бетонное основание. Его площадь не обязательно должна быть большой.
Размеры и площадь дополнительного фундамента подбираются с учетом ширины и длины печи, которая будет возводиться на нем.
Чтобы подготовить основание для массивной печи, следует подготовить на выбранном участке котлован по заранее выполненным расчетам. Его глубина должна достигать уровня промерзания почвы.
На уплотненное дно засыпается песчано-гравийная подушка. Слой щебня должен быть не менее 15 см, слой песка – от 20 см. Поверх песчаного слоя можно засыпать еще один пласт щебня такой же толщины.
Далее устанавливается деревянная опалубка по периметру печного фундамента, в нее помещается арматурный каркас. На следующем этапе проводится заливка бетона. Верхний уровень основания должен быть примерно на 5-6 см ниже пола, который будет устанавливаться в бане. Когда бетон окончательно затвердеет, нужно снять опалубку и обработать стенки печного фундамента гидроизоляцией – например, гудроном.На следующей стадии можно приступать к монтажу сруба. Как правило, при строительстве деревянной бани его устанавливают на металлический ростверк. Данная конструкция создается по простой схеме: на оголовках свай закрепляются жесткие металлические швеллеры или двутавровые балки по всему периметру фундамента, а также в его центральных зонах. Эти элементы соединяются с оголовками с помощью электросварки.
Этапы работ по отделке цоколя каркасного дома на винтовых сваях
У нас были листы размером 1200 мм на 1800 мм (можно брать и на 2000 мм), просвет между землей и домом стандартный для сухой местности 500 мм. Поэтому очень удобно было резать поперек ребер жесткости один лист на 4 равные части по 1200 мм на 450 мм (как раз остается вентиляционный зазор), используя ножницы по металлу. Стоимость 475 руб. за лист, таким образом, погонный метр нашего цоколя стоит всего 99 руб., в то время как самый дешевый цокольный сайдинг выйдет 480 руб. за погонный метр не считая стоимости необходимой обрешетки.
Так выглядел зазор между каркасным домом на винтовых сваях и землей до установки самодельных цокольных панелей.
Разрезанные части профилированного листа прикручивали саморезами непосредственно к деревянной обвязке нашего фундамента.
Для того, чтобы не потребовалось делать отлив с цоколя, было принято решение расположить профнастил под уровень основного сайдинга, т.е. нужно было чтобы профнастил располагался на одном уровне с еще неотделанной стеной. В некоторых местах на листы ОСБ приходилось подкладывать «вкладыши», чтобы было вровень со стеной.
Нижний край листов саморезами связали бруском. Получилась достаточно устойчивая конструкция, которая не потребовала привязки к самим сваям.
Теоретически в дальнейшем можно закрепить к сваям.
На углах листы согнули, это дает дополнительную жесткость. Гнуть нужно в определенных местах, чтобы встал угловой профиль, не на ребре жесткости.
Поверх листов уже крепятся стартовые планки основного фасадного сайдинга.
В итоге получилось так:
На наш взгляд красиво. Остается только сделать отмостку.
Варианты замены старого фундамента
Ремонт или частичная замена износившегося фундамента кирпичного дома или блочного дома гораздо труднее и, в большинстве случаев требует помощи опытных строителей, а осевший или накренившийся деревянный дом можно выровнять и поставить на надежное основание самостоятельно. Это связано с меньшим весом деревянного строения, по сравнению с каменным зданием. К тому же фундамент под старым бревенчатым домом зачастую является столбчатым и мелкозаглубленным, что упрощает его замену.

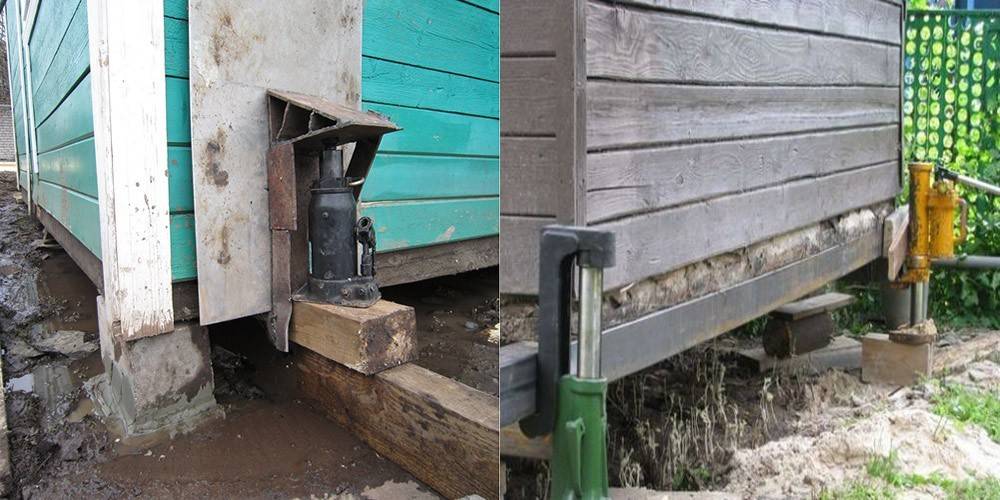

Подъем дома домкратом для замены фундамента
Если вы решили, что замена или установка дополнительных опор все-таки необходима, то вам будет необходимо приготовить необходимый инструмент и материал, набор которых зависит от вида фундамента и способа его замены. Иногда легче просто приподнять строение на временные опоры, в качестве которых может использоваться деревянный брус, металлический швеллер или бетонные блоки. Сделать это можно при помощи одного или нескольких домкратов. Данный способ замены фундамента является менее трудозатратным и менее дорогим.
Однако, некоторых ситуациях имеет смысл временный перенос дома. В этом случае необходимо подготовить временную площадку и нанять строительный кран, способный выдержать вес вашего жилого строения. К тому же необходимо выполнить следующие условия:
Перед демонтажными работами необходимо разгрузить дом. Нужно вынести из него мебель, бытовую технику и все остальное. Это необходимо для того, чтобы в процессе переноса дома не произошла порча, как вашего имущества, так и самого деревянного строения, по причине ослабевания конструкции или падения чего-либо.
Во избежание аварийных ситуаций, перед поднятием дома строительным краном, необходимо отключить все коммуникации и приборы, а именно газ, электричество, водопровод и канализацию и др.
Место временного расположения дома необходимо оградить
Это обусловлено тем, что конструкция дома будет достаточно неустойчива, и ее часть или даже она вся целиком может обрушиться, что может привести к нежелательным травмам, находящихся по близости людей, или вообще к летальному исходу.
И, нужно помнить о том, что проведение работ по замене фундамента займет не один день, а значит важно позаботиться о временном месте проживания.
Винтовые сваи
Основой такого фундамента являются опоры из металлических трубных заготовок с поверхностью, покрытой защитным антикоррозийным составом.
К нижнему, предварительно заостренному концу такой трубы привариваются винтовые лопасти, обеспечивающие возможность вворачивания (вкручивания) её в землю. Указанный способ монтажа свай примечателен тем, что при вворачивании трубных опор грунт под фундаментом не разрушается, а лишь частично уплотняется, что не снижает его несущей способности.
Различные виды фундаментных винтовых опор отличаются по следующим параметрам:
- диаметром трубного основания, зависящего от предполагаемой нагрузки на фундамент;
- длинной, шагом и шириной винтовых частей свай, выбор которых зависит от качества и характеристик грунта в месте застройки;
- наличием на вворачиваемых в грунт частях полноценных лопастей или имитирующей их винтовой нарезки.
Повышенные размеры лопастей выбираются в случае влажных и рыхлых грунтов.
Сваи с имитацией винтовой нарезки востребованы в северных регионах страны, где нежелательно разрушение слоёв вечной мерзлоты.
Вид и форма винтовой сваи зависит от конкретной фирмы-производителя.
Утепление фундамента снаружи
При строительстве дома, необходимо выполнять все работы по порядку. Об утеплении фундамента лучше позаботиться сразу во время строительства, а не ждать пока в подвальных помещениях начнёт выделяться конденсат и тому подобные неприятности. Фундамент можно утеплять как снаружи, так и внутри. Раз уж мы говорим об утеплении во время строительных работ, давайте рассмотрим, как правильно делается утепление фундамента снаружи своими руками.
Утепление наружного фундамента можно выполнить из нескольких материалов, таких как:
- Экструдированный пенополистирол (пенопласт)
- Пенополиуритан
- Керамзит, довольно старый и не очень эффективный метод.
Утепление пенопластом является наиболее распространённым способом, так как пенопласт обладает высокой степенью теплоизоляции и является экологически чистым материалом. Пожалуй, с этого вида утепления мы и начнём. Давайте попробуем разобраться, как сделать утепление фундамента экструдированным пенополистиролом самостоятельно.
Утепление фундамента пенополистиролом
Почему экструдированный пенополистирол? Потому, что он:
- Экологичиски чистый;
- Устойчив к воздействию влаги;
- Нет срока годности;
- Невысокая цена.
Подготовка фундамента и гидроизоляция
Как и во всех строительных работах, при утеплении фундамента снаружи, необходимо выполнить ряд подготовительных работ.
Что бы утепление фундамента было качественным, необходимо убрать грунт на глубину промерзания почвы. Хорошо очистить фундамент от остатков земли и сделать гидроизоляцию.
Гидроизоляция и утепление фундамента, неотъемлемые работы. В качестве гидроизоляции можно использовать как рулонные битумные материалы, так и жидкую резину.
Первым делом плиты фундамента необходимо прогрунтовать грунтовкой праймер. Если вы хотите сэкономить, праймер можно изготовить самостоятельно. Необходимо растопить битум и влить в него дизтопливо или бензин в пропорции, приблизительно 1х1, хотя можно и больше дизтоплива.
После того как грунтовка высохла (не менее 1 часа), наносите гидроизоляционный материал. Если вы выбрали жидкую резину, открываете ведро, при необходимости, перемешиваете содержимое миксером и с помощью шпателя наносите на фундамент.
Рулонные материалы, крепятся на фундамент путём разогревания их горелкой. Нужно отмерить длину рулона по вертикали, отрезать, скатать обратно в рулон. Снизу вверх, потихоньку прогревая рулон, раскатывайте его и крепите к фундаменту, этот процесс похож на укладку мягкой кровли.
Крепление пенопласта
Крепление пенополистирола к рулонным материалам выполняется с помощью той же горелки, путём нагревания рулона в нескольких местах и придавливания пенопласта. Если вы выбрали отличный от битумных рулонов способ гидроизоляции, то вам можно воспользоваться специальными мастиками, которые наносятся либо ленточно, либо точечно и к ним придавливается пенопласт. После того как утепление фундамента пенопластом окончено, его необходимо обратно засыпать.
Последний этап: засыпка
При обратной засыпке уже утёплённого фундамента, между пенополистиролом и землёй необходимо поставить ещё слой из рулонов рубероида. Это избавит пенопласт от лишнего контакта с водой и насекомыми.
Утепление пенополиуританом
Утепление фундамента снаружи пенополиуританом довольно новый и очень хороший способ утепления. Пенополиуритан, наноситься на фундамент путём распыления толщиной от 5 см, благодаря этому он качественно заполняет поверхность и швы утеплителем.
Этот утеплитель обладает очень высокими адгезионными свойствами и хорошо «цепляется» к любому материалу. Не смотря на то, что этот способ очень хорош и набирает популярность, сделать его своими руками без помощи специалистов вряд ли получится, так как требуется дополнительное дорогостоящее оборудование. Пенополиуритан после нанесения гидроизолируют и засыпают грунтом.
Утепление керамзитом
Несколько лет назад это был самый популярный метод наружного утепления фундамента. Но с появлением пенопластовых утеплителей, этот способ почти не используется. Так как утепление пенопластом более эффективно и обходится гораздо дешевле.
Способы замены старого основания
Для того чтобы заменить основание находящееся под деревянным зданием, вам можно воспользоваться несколькими способами:
- Косметический. Такая замена фундамента считается самой простой и экономной. Во время проведения такой процедуры сгнившее место убирают, и на этот участок ложится определенный элемент, изготовленный из дерева. Однако не думайте что это процедура правильная. Ведь вы выполняете работы с заменой частями, а все остальное может с течением времени прийти в негодность.
- Разбираем стены. Такой этап в строительстве подразумевает полный разбор стен. По окончанию этой работы проводится смена последнего венца сруба. Такой метод разборки можно считать крепким и надежным. Но рабочие должны понимать, что такая работа требует полной отдачи и терпение, ведь стены не только нужно разобрать, но и собрать.
- Выполняем разборку основания. При выполнении такой работы следует убрать двадцати сантиметровый слой, после чего производят замену венцов из дерева. По окончанию этой процедуры основание следует восстановить.
- Смена венцов с помощью поднятия здания домкратом. Такая замена фундамента считается самым востребованным. При нем смена основания производится за короткое время с надежным исходом.
Для того чтобы выполнить замену основания вам необходимо иметь специальные приспособления, которые в свою очередь позволят выполнить все ваши планы. На самом деле все будет зависеть от вашего желания и наличия больших возможностей.
Не забудьте позаботиться о временных опорах, ведь именно на них будет расположено сооружение на неопределенный срок ремонтных работ.
При желании себе в помощь вы можете воспользоваться домкратом, однако их количество будет зависеть от длины стен, примерно это насчитывается от одного до десяти штук.
Замена основы
Нюансы
Любая технология имеет свои нюансы, обусловленные характером конкретного случая. Например, при замене столбчатого фундамента на винтовые сваи новые опоры надо устанавливать рядом со старыми столбами.
А при подъеме дома под него лучше подложить специальные балки, длина которых будет больше соответствующих размеров сруба на 5-7 см.
Поднимать дом рекомендуется одновременно с противоположных углов: для этого вам понадобится 4 домкрата и столько же помощников. Причем домкраты должны бить мощные, грузовые, способные поднять не менее 10 тонн.
И еще: основой замены фундамента на винтовые сваи является теоретическая подкованность. Не обладая достаточными знаниями, трудно выбрать винт с оптимальными параметрами.
Поэтому обязательно проконсультируйтесь с профессионалами до начала работ.
Видео о замене фундамента на винтовые сваи.
https://youtube.com/watch?v=XqEd4jp4ieI
Ошибки и рекомендации по монтажу
При выполнении работ, важно руководствоваться рекомендациями, которые позволят избежать распространенных ошибок. Прежде всего, необходимо выполнять работы вдвоем, а еще лучше — втроем, поскольку третий рабочий должен будет контролировать вертикальность установки свай. Если сваи установлены неровно, то потребуется их демонтировать и повторно ввинтить, поскольку нарушение её положения приведет к существенной потере прочности готовой конструкции
Если сваи установлены неровно, то потребуется их демонтировать и повторно ввинтить, поскольку нарушение её положения приведет к существенной потере прочности готовой конструкции.
При необходимости установить секции забора с использованием саморезов, лучше отдавать предпочтение кровельным разновидностям, так как они отличаются высокой устойчивостью к негативным воздействиям.
В процессе выполнения работ, необходимо сначала монтировать угловые сваи, а только потом оставшиеся. Выбирая длину свай, необходимо руководствоваться высотой будущего забора — если она будет 1,5 метра, то следует приобретать 3-метровые элементы.
Важная и полезная информация о винтовых сваях для возведения забора — здесь.
Типы фундаментов
Заменить старый фундамент дома можно на следующие виды основания:
Устройство ленточного основания
Данный вид фундаментов занимает лидирующие позиции среди оснований под любой вид дома, в том числе и под деревянный. Это обусловлено значительным сроком службы и большой прочностью данного основания. Однако на его возведение потребуется значительное количество времени, усилий и капиталовложений, что, в принципе, с лихвой окупиться при последующей его эксплуатации.
Установка столбчатого фундамента
Так как деревянный дом является достаточно легкой конструкцией, тот его вес вполне выдержит столбчатый фундамент. Такое основание обойдется гораздо дешевле и гораздо проще в реализации. К тому же устанавливать столбы можно по очереди, не поднимая весь жилой дом целиком. Для установки данного вида фундамента следует вырыть яму и установить опалубку в месте усиления или ремонта фундамента (под углом дома или в месте пересечения стен). Затем следует немного приподнять стену в данном месте при помощи домкрата, после чего залить бетонную опору или же смонтировать кирпичный столб. Затем фундамент покрывается гидроизоляцией и стена опускается. Можно переходить к следующей опоре. Главное помнить, что из-за уплотнения грунта в данном месте в последующие годы фундамент следует делать выше имеющегося на 2-4 см.
Установка столбчатого фундамента деревянного дома: схема и реализация

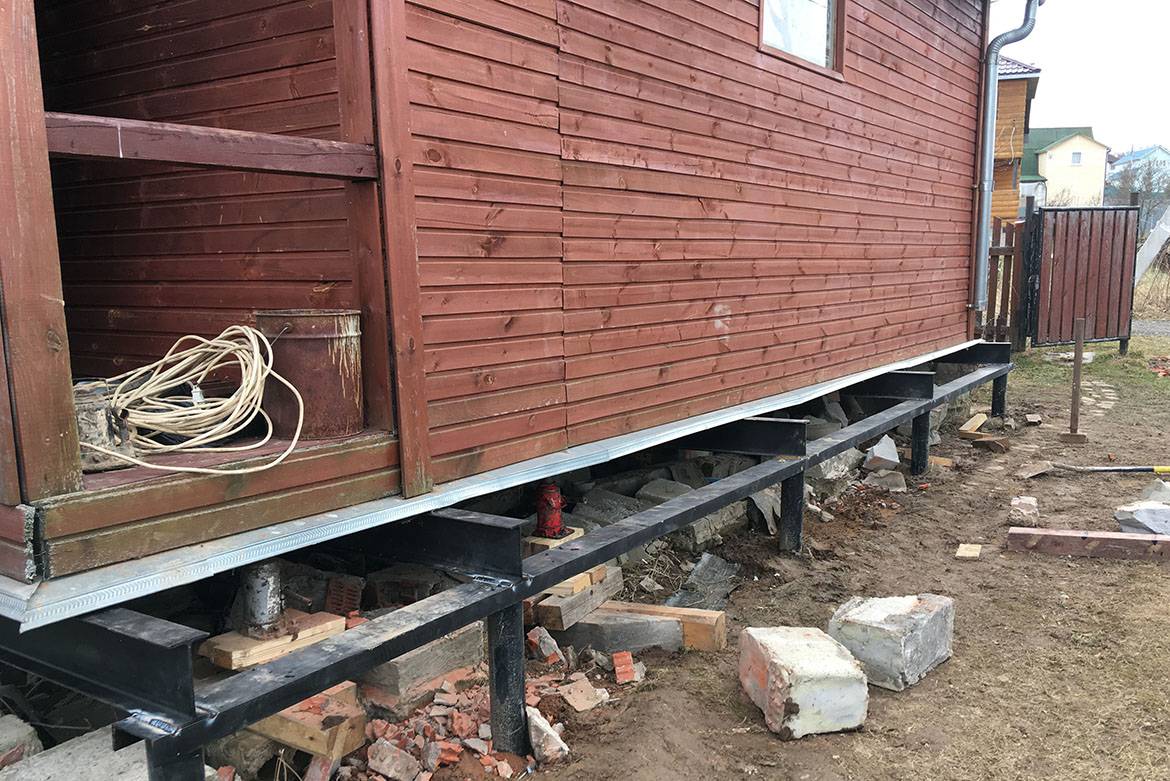

Замена старого фундаментного основания на винтовые сваи
Все варианты усиления опорной части здания деревянного дома имеют свои преимущества и недостатки. Но, все-таки, хотелось бы более подробно поговорить о том, как установить винтовые сваи под старый дом.
Применение винтовых сваи в качестве опор старого деревянного дома является современным и практичным вариантом усиления опорной конструкции строения. Они с легкостью выдержат передаваемую на них нагрузку и прослужат вам не один десяток лет, также они легки в установке. Их преимущество перед другими видами фундаментов заключается в том, что их можно монтировать даже в холодное время года и при отрицательных температурах и практически во всех типах грунтов, кроме каменистого (ввинтить в него сваи достаточно сложно, а в большинстве случаев вообще невозможно). Еще одним их достоинством является то, что при их применении дом приподнимается над землей, что обеспечивает дому прекрасную вентиляцию подпольного пространства, и позволяет понизить влажность и, как следствие, увеличить срок службы строения в целом.
Винтовые сваи для реставрации фундаментного основания деревянного дома
Но, как и у всего другого, у данного варианта замены старого фундамента на новый имеется ряд недостатков. Одним из них является необходимость свободного пространства сверху. Оно нужно по той причине, что свая в толщу грунта ввинчивается вертикально. А это значит, что строение необходимо будет убирать, что увеличит стоимость работ.
Монтаж свайного фундамента при осуществлении работ строительной компанией состоит из следующих этапов:
- Выезд специалиста для исследования грунта и определения его типа, а так же для осмотра дома. Это необходимо для принятия решения о целесообразности установки такого типа опор.
- Составление сметы и обоснование необходимых расходов
- При принятии заказчиком положительного решения о необходимости реконструкции фундамента составляется договор, и вноситься предоплата
- Затем происходит выполнение работ по реконструкции фундамента. Он состоит из переноса дома на временную площадку, разметки территории и установки свай. Затем, для равномерного распределение нагрузки на все сваи, опоры связываются между собой ростверком.
- Впоследствии старый дом возвращается при помощи строительного крана на свое место, и по желанию заказчика обноситься отмосткой и цоколем.
- В последнюю очередь происходит подключение всех коммуникаций, и выполняются внутренние отделочные работы
- Затем объект сдается Заказчику и происходит окончательный расчет.
При условии, что все работы были тщательно продуманы перед началом реконструкции, заменить старый фундамент деревянного дома на основание из винтовых свай можно очень оперативно, в течение нескольких дней.
Цена на данный вид работ различна для разных регионов нашей страны и зависит от многих факторов, таких как: тип грунта, время года, сложность работ и т.д. И рассчитывается для каждого заказчика индивидуально.
Это может быть полезно:
- Многовитковые винтовые сваиВинтовые сваи под домВинтовые сваи: преимущества и недостаткиНа какую глубину вкручивать винтовые сваи
Дополнительно рекомендуем почитать:
Метки: Винтовые сваи
Что нужно учесть при замене фундамента
Если дом проявляет признаки, говорящие о необходимости ремонта фундамента, нужно срочно принимать меры. Ремонт можно осуществить несколькими способами:
- Косметический способ наименее затратный, но и недостаточно надежный. Если прогнила незначительная часть деревянного основания, она выпиливается и заменяется новым материалом. При этом способе существует опасность перекоса стены.
- Заменить фундамент можно, разобрав стены. Очень надежно, но довольно-таки трудоемко.
- Работы можно выполнить, сняв примерно 20 см грунта, потом обновить венцы и отремонтировать фундамент.
- Наиболее популярен способ с применением домкратов. При этом осуществляется подъем дома, строительные работы проводятся быстро и в необходимом объеме.
Приступая к работам по ремонту основания, нужно убедиться, что сам дом в хорошем состоянии и прослужит еще долго; запланировать гидроизоляционные работы во избежание разрушения нового фундамента.
Ручной монтаж винтовых свай – пошаговая инструкция
расчистка участка. Сваи тем и хороши, что не требуют выравнивания местности, однако убрать мусор и обеспечить доступ к месту установки необходимо. привязка фундамента к участку. Речь идет о нанесении разметки на поверхности. Свайное поле, лента или отдельно стоящие сваи – главное, чтобы место установки точно соответствовало проекту. Допустимая погрешность разметки составляет 50 мм. разметка. Наличие разметки позволяет оценить картину свай целиком. Для ее выполнения нужно установить на месте будущего монтажа сваи маячок или сделать углубление в почве. Для этого используют садовый бур
При этом важно, чтобы глубина приямка (углубления) не превышала 50 см. Большая глубина, безусловно, упрощает закручивание винтовых свай, однако сказывается на её несущей способности
Ведь в этом случае свая не закручивается в почву, а просто устанавливается в ней. Такой подход может оказаться критичным для фундамента
Большая глубина, безусловно, упрощает закручивание винтовых свай, однако сказывается на её несущей способности. Ведь в этом случае свая не закручивается в почву, а просто устанавливается в ней. Такой подход может оказаться критичным для фундамента.
- обработка свай. Дополнительное нанесение антикоррозионного состава позволит защитить металлическую сваю от разрушения вследствие химической активности почвы. Зачастую сваи, изготовленные в заводских условиях, уже содержат защитный слой. Однако он может повредиться при завинчивании сваи в твердую почву.
- установка первой сваи. Первой всегда устанавливается угловая свая. Чтобы закрутить винтовую сваю своими руками следует продеть металлический прут в проушины и вдвоем аккуратно закручивать. Длина рычага – 2-3 м. Чем длиннее рычаг, тем меньшее усилие нужно будет прикладывать для закручивания сваи. На ствол крепится уровень, и после каждого витка контролируется степень отклонения. Допустимое отклонение составляет не более 2°.
Отметим, что чем глубже свая заходит в почву, тем сложнее процесс закручивания, тем важнее прилагать равномерное усилие на рычаг, чтобы избежать отклонения сваи от вертикальной оси. За один полный круг свая углубится на 100-200 мм. в зависимости от расстояния между лопастями. Время на закручивания одной сваи занимает от 30 минут и зависит от плотности почвы.
О том, что свая заняла свое место, свидетельствуют два параметра: достижение расчетной глубины погружения и деформация металла в месте установки прута. Если свая деформируется на глубине меньше чем 1,5 метра, это может означать, что она застопорилась (уперлась в твердый предмет) и её придется смещать.
- установка остальных свай. При этом сначала устанавливают угловые сваи, потом рядовые, потом выполняется заполнение свайного поля (если предусмотрен такой способ установки винтовых свай). Чтобы выполнить разметку для рядовых свай между угловыми натягивается шпагат, который исключает существенное отклонения от места установки.
- выравнивание. Поскольку сваи сложно закрутить идеально по заданному уровню, то после их установки следует проверить высоту уровня с использованием нивелира или гидроуровня. После определения нужной высоты сваи обрезаются с помощью болгарки.
заливка бетоном. Углубления, сделанные перед установкой свай, заполняются бетонной смесью. Отметим, что бетонирование существенно не повышает несущую способность сваи, однако позволяет исключить доступ воздуха во внутреннюю ее полость и исключить коррозию. монтаж оголовка. Заполненные бетоном сваи готовы к дальнейшей работе. Следующим этапом является приваривание оголовков к верхушке сваи
Важно выполнить очистку сварного шва от окалины и нанести на него грунтовку или краску. обвязка свай по оголовкам
Наличие отверстий в оголовках позволяет прикрутить деревянный брус к нему подходящими саморезами.
