Выбор кабеля
Делать внутреннюю разводку лучше всего из медных проводов. Хотя алюминиевые им не уступят. Но тут есть один нюанс, который связан с правильно проведенном соединении участков в распределительной коробке. Как показывает практика, места соединений часто выходят из строя из-за окисления алюминиевого провода.
Еще один вопрос, какой провод выбрать: одножильный или многожильный? Одножильный имеет лучшую проводимость тока, поэтому именно его рекомендуют к применению в бытовой электрической разводке. Многожильный имеет высокую гибкость, что позволяет его сгибать в одном месте по несколько раз без ущерба качеству.

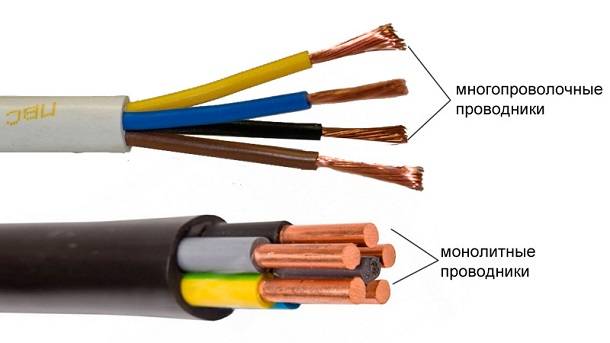

Одножильный или многожильный
При монтаже электропроводки обычно применяют провода и кабели марки ПВС, ВВГнг, ППВ, АППВ. В этом списке встречаются как гибкие кабели, так и с моножилой.
Здесь мы хотели бы сказать вам одну вещь. Если ваша проводка не будет шевелиться, то есть это не удлинитель, не место сгиба, которое постоянно меняет свое положение, то предпочтительно использовать моножилу.
В итоге, если проводников много, то площадь окисления намного больше, а значит токопроводящее сечение «тает» на много больше. Да, это процесс длительный, но и мы не думаем, что вы собрались менять проводку часто. Чем больше она проработает, тем лучше.
Особенно это эффект окисления будет сильно проявляться у краев реза кабеля, в помещениях с перепадом температуры и при повышенной влажности
Так что мы вам настоятельно рекомендуем использовать моножилу! Сечение моножилы кабеля или провода изменится со временем незначительно, а это так важно, при наших дальнейших расчетах
Медь или алюминий
В СССР большинство жилых домов оснащались алюминиевой проводкой, это было своеобразной нормой, стандартом и даже догмой. Нет, это совсем не значит, что страна была бедная, и не хватало на меди. Даже в некоторых случая наоборот.
Но видимо проектировщики электрических сетей решили, что экономически можно много сэкономить, если применять алюминий, а не медь. Действительно, темпы строительства были огромнейшие, достаточно вспомнить хрущевки, в которых все еще живет половина страны, а значит эффект от такой экономии был значительным. В этом можно не сомневаться.
Тем не менее, сегодня другие реалии, и алюминиевую проводку в новых жилых помещениях не применяют, только медную. Это исходит из норм ПУЭ пункт 7.1.34 «В зданиях следует применять кабели и провода с медными жилами…».
Так вот, мы вам настоятельно не рекомендуем экспериментировать и пробовать алюминий. Минусы его очевидны. Алюминиевые скрутки невозможно пропаять, так же очень трудно сварить, в итоге контакты в распределительных коробках могут со временем нарушиться. Алюминий очень хрупкий, два-три изгиба и провод отпал.
Будут постоянные проблемы с подключением его к розеткам, выключателем. Опять же если говорить о проводимой мощности, то медный провод с тем же сечением для алюминия 2,5 мм.кв. допускает длительный ток в 19А, а для меди в 25А. Здесь разница больше чем 1 КВт.
Так что еще раз повторимся — только медь! Далее мы и будем уже исходить из того, что сечение рассчитываем для медного провода, но в таблицах приведем значения и для алюминия. Мало ли что.
Сечение кабеля
Сечение кабеля — это площадь среза токоведущей жилы. Если срез жилы круглый (как в большинстве случаев) и состоит из одной проволочки — то площадь/сечение определяется по формуле площади круга. Если в жиле много проволочек, то сечением будет сумма сечений всех проволочек в данной жиле.
Величины сечения во всех странах стандартизированы, причем стандарты бывшего СНГ и Европы в этой части полностью совпадают. В нашей стране документом, которым регулируется этот вопрос, являются «Правила устройства электроустановок» или кратко — ПУЭ.
Сечение кабеля выбирается исходя из нагрузок с помощью специальных таблиц, называемых «Допустимые токовые нагрузки на кабель.» Если нет никакого желания разбираться в этих таблицах — то Вам вполне достаточно знать, что на розетки желательно брать медный кабель сечением 1,5-2,5 мм², а на освещение — 1,0-1,5мм².
Для ввода одной фазы в рядовую 2-3 комнатную квартиру вполне хватит 6,0мм². Все равно на Ваших 40-80 м² большего оборудования не поместиться, даже с учетом электроплиты.
Многие электрики для «прикидки» нужного сечения считают, что 1мм² медного провода может пропустить через себя 10А электрического тока: соответственно 2,5 мм² меди способны пропустить 25А, а 4,0 мм² — 40А и т.д. Если Вы немного проанализируете таблицу выбора сечения кабеля, то увидите, что такой метод годится только для прикидки и только для кабелей сечением не выше 6,0мм².
Ниже дана сокращенная таблица выбора сечения кабеля до 35 мм² в зависимости от токовых нагрузок. Там же для Вашего удобства приведена суммарная мощность электрооборудования при 1-фазном (220В) и 3-фазном (380В) потреблении.
При прокладке кабеля в трубе (т.е. в любых закрытых пространствах) возможные токовые нагрузки на кабель должны быть меньше, чем при прокладке открыто. Это связано с тем, что кабель в процессе эксплуатации нагревается, а теплоотдача в стене или в земле значительно ниже, чем на открытом пространстве.
Когда нагрузка называется в кВт — то речь идет о совокупной нагрузке. Т.е. для однофазного потребителя нагрузка будет указана по одной фазе, а для трехфазного — совокупно по всем трем. Когда величина нагрузки названа в амперах (А) — речь всегда идет о нагрузке на одну жилу (или фазу).
Таблица нагрузок по сечению кабеля:
| Сечение кабеля, мм² | Проложенные открыто | Проложенные в трубе | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| медь | алюминий | медь | алюминий | |||||||||
| ток, А | мощность, кВт | ток, А | мощность, кВт | ток, А | мощность, кВт | ток, А | мощность, кВт | |||||
| 220В | 380В | 220В | 380В | 220В | 380В | 220В | 380В | |||||
| 0.5 | 11 | 2.4 | ||||||||||
| 0.75 | 15 | 3.3 | ||||||||||
| 1 | 17 | 3.7 | 6.4 | 14 | 3 | 5.3 | ||||||
| 1.5 | 23 | 5 | 8.7 | 15 | 3.3 | 5.7 | ||||||
| 2.5 | 30 | 6.6 | 11 | 24 | 5.2 | 9.1 | 21 | 4.6 | 7.9 | 16 | 3.5 | 6 |
| 4 | 41 | 9 | 15 | 32 | 7 | 12 | 27 | 5.9 | 10 | 21 | 4.6 | 7.9 |
| 6 | 50 | 11 | 19 | 39 | 8.5 | 14 | 34 | 7.4 | 12 | 26 | 5.7 | 9.8 |
| 10 | 80 | 17 | 30 | 60 | 13 | 22 | 50 | 11 | 19 | 38 | 8.3 | 14 |
| 16 | 100 | 22 | 38 | 75 | 16 | 28 | 80 | 17 | 30 | 55 | 12 | 20 |
| 25 | 140 | 30 | 53 | 105 | 23 | 39 | 100 | 22 | 38 | 65 | 14 | 24 |
| 35 | 170 | 37 | 64 | 130 | 28 | 49 | 135 | 29 | 51 | 75 | 16 | 28 |
Для самостоятельного расчета необходимого сечение кабеля, например, для ввода в дом, можно воспользоваться кабельным калькулятором или выбрать необходимое сечение по таблице.
Настоящая таблица касается кабелей и проводов в резиновой и пластмассовой изоляции. Это такие широко распространенные марки как: ПВС, ВВП, ВПП, ППВ, АППВ, ВВГ. АВВГ и ряд других. На кабели в бумажной изоляции есть своя таблица, на не изолированные провода и шины — своя.
При расчетах сечения кабеля специалист должен также учитывать методы прокладки кабеля: в лотках, пучками и т.п.
- Кроме того, величины из таблиц о допустимых токовых нагрузках должны быть откорректированы следующими снижающими коэффициентами:
- поправочный коэффициент, соответствующий сечению кабеля и расположению его в блоке;
- поправочный коэффициент на температуру окружающей среды;
- поправочный коэффициент для кабелей, прокладываемых в земле;
- поправочный коэффициент на различное число работающих кабелей, проложенных рядом.
Разница между медными и алюминиевыми проводами
На электротехнических форумах часто поднимается тема, какие лучше брать провода в зависимости от материала. Еще недавно электрики использовали только алюминий.
Медь
На сегодняшний момент при выполнении капитального ремонта или прокладке новой проводки внутри зданий рекомендуется использовать медь. Для этого есть несколько причин:
- Гибкость. Металл отлично поддается изгибу, не ломается.
- Электропроводность. Металл хорошо проводит электричество, поэтому для передачи одинаковой нагрузки сечение медного кабеля будет меньше, чем алюминиевого.
- Стойкость к коррозии. На алюминии под воздействием влаги возникает оксидная пленка, которая ухудшает электропроводность. Место контакта постепенно начинает греться.
Алюминий
Казалось бы, решение должно быть в пользу меди. Однако ответ неоднозначен. В тех случаях, когда есть возможность полной замены проводки в доме или квартире, ее нужно менять на медную. Если рассматривать наружную сеть, где требуется кабель большого сечения, огромной длины, на первый план выходит цена. Алюминий значительно дешевле, поэтому его активно применяют при обустройстве трансформаторов, электродвигателей, электросетей поперечной площадью более 16 мм2.
Определившись с материалом, важно не забывать правило: алюминий и медь между собой «не дружат». Следовательно, что соединять их напрямую недопустимо
Место соединения можно выполнять посредством оцинкованных шайб, специальных клеммников.
Ошибки при выборе сечения проводов
Рассмотрим каждый вид кабеля подробнее.
— ПВС — на медной основе, скрученный, круглого сечения, отличается особой гибкостью. Используется в бытовых электроприборах, системах микроклимата, электроинструментах, садоводческой малой механизации, из него производят удлинители. Монтируется этот вид в температурном диапазоне от -15 до +40 градусов С. Изолирован провод ПВХ-пластикатом, в качестве токопроводящей жилы используется медная отожжённая проволока, имеющая особую гибкость.
— ВВГ — кабель силового назначения, выбор кабеля с такими параметрами подходит для передачи, распределения электричества в стационарных условиях при напряжении 0,66 и 1 кВ, температура окружения при этом желательна от -50 до +50 градусов С. Относительная влажность рекомендуется не менее 98% (если эксплуатация происходит при t около +35 градусов С). Очень хорошо себя зарекомендовал при прокладке в сухих, влажных помещениях на производстве, в блоках и на кабельных эстакадах.
Прокладку такого кабеля можно производить без предварительного прогрева, температура не ниже -15 градусов С. Радиус изгиба такого материала — не менее 6 его диаметров. В качестве токопроводящей жилы здесь одно-, а также многопроволочная жила, изолирован кабель ПВХ пластификатом. Оболочку составляет также пластификат.
— ВВГ кабель с индексом «НГ». Если выбор кабеля осуществляется для зон с повышенной пожароопасностью, то больше подойдёт образец с индексом «НГ», изолированный ПВХ-пластификатом пониженной горючести. Укладка данного вида должна предполагать радиус изгиба от 6 диаметров поперечных его сечений. Жила такого кабеля имеет круглое сечение, проволока медная. Если сечение достигает 16 мм2 и более, содержимое кабеля производят многопроволочным. Используется как в сухих помещениях, так и на воздухе, в зданиях с повышенной влажностью, а также в блоках и на кабельных эстакадах. Для траншей (прокладка в земле) такой вид не подходит.
— ВВГнг LS кабель — токопроводящая жила в нём имеет маркировку 1 или 2 класса (параметры ГОСТ), однопроволочная или многопроволочная, по форме круглая, секторная. Изолирован ВВГнгLS поливинилхлоридом с пониженной пожароопасностью. Все изолированные ПВХ жилы в кабеле имеют свою расцветку. Нулевые жилы обычно помечаются голубым цветом, а жилы заземления обычно желто-зеленой расцветки (двухцветные). Изолированные жилы двухжильных, трёх- и четырёхжильных конструкций скручены. Двухжильные, трёхжильные кабели имеют одинаковое сечение. В четырёхжильных обычно все жилы имеют одинаковое сечение, кроме одной меньшего (жила заземления, нулевая).
Кабель ВВГнгLS имеет огнеупорные качества, не способен распространять горение, со слабым газо- и дымовыделением. Передаёт и распределяет энергию на переменном номинальном напряжении 660 В, 1000 В при частоте 50 Гц. Это лучший выбор кабеля для промышленной эксплуатации, применяется для атомных станций. Налажена широкая поставка его на экспорт и внутренний рынок.
— NYM кабель — для промышленного, бытового монтажа электрических сетей внешнего и внутреннего порядка. Вне помещений его можно применять только если нет прямых лучей солнечного света. Часто прокладывается сверху штукатурки, в ней, под ней, в сухой, влажной, мокрой среде. Довольно часто выбор кабеля такого образца падает на способ прокладки в бетоне, кирпиче. Не следует применять в прямой запрессовке в виброзасыпной, штамповочный бетон — в таких случаях кабель прокладывают только в специальных установочных каналах или трубах.
Жила в таком кабеле однопроволочная медная, изолирована каждая ПВХ пластикатом определенной расцветки:
- двухжильные: чёрная, голубая
- трёхжильные: жёлто-зелёная, голубая, чёрная
- четырёхжильные: коричневая, жёлто-зелёная, голубая, чёрная
- пятижильные: чёрная + чёрная с особой маркировкой, жёлто-зелёная, коричневая, голубая
Промежуточная оболочка сделана из мелонаполненной резины, которая помогает легко расщеплять кабель, если это нужно при монтаже, повышает гибкость, повышает пожарную безопасность. Наружная оболочка — светло-серый ПВХ пластификат.
Принцип метода
Выбор сечения проводов по разным показателям ведется в определенной последовательности. Общий порядок выглядит так:
- определяют тип силовой линии;
- рассчитывают нагрузку;
- определяют силу тока;
- подбирают проводник.
Подбор сечения проводов по общей нагрузке заключается в определении максимальной нагрузки, которую должна выдерживать электрическая сеть. Выделяют три основных принципа:
- Площадь жилы должна быть достаточной, чтобы пропустить требуемый ток. Допустимый нагрев жилы – не более 60 градусов.
- Напряжение не должно падать более чем на установленную величину.
- Толщина жилы и ее изоляции должна обеспечивать механическую прочность.
Наглядный пример
Небольшой пример поможет осознать взаимосвязь этих принципов. Питание люстры с лампочкой на 100 Вт обеспечит ток 0,5 А. Если воспользоваться таблицей, можно принять кабель толщиной 0,5 мм2. Однако ни один электрик не будет закладывать в потолок такую жилу. Он возьмет минимум 1,5 мм2.
Расчет начинают с определения суммарной нагрузки существующих и проектируемых электроприборов. Единицы мощности ‑ ватты (Вт) или киловатты (кВт). Перевод единиц прост: 1 кВт равен 1000 Вт.
Показатели электроприборов, используемые в вычислениях, подставляют в одинаковых единицах измерения.
Расчет основан на необходимости выполнения условия по допустимой токовой нагрузке на поперечную площадь жилы. Для открытой проводки это значение составляет:
- медь – 10 А на мм2;
- алюминий – 8 А на мм2.
Если предусмотрена скрытая прокладка сети, тогда допустимое значение по току уменьшают на коэффициент 0,8. При этом нужно учесть, что при выборе сечения провода по мощности для открытой прокладки его принимают не менее 4 мм2. Такая толщина обеспечит защиту от механических повреждений. Для внутренних силовых сетей ПУЭ допускает применять только медные провода. Они обладают долговечностью, механической прочностью, удобны при монтаже. К минусам относят высокую стоимость.
Что позволит проще и быстрее подобрать сечение проводов по мощности таблица, калькулятор, формулы? Таблицы есть в электротехнических справочниках. Пользоваться ими несложно, предварительно понадобится подсчитать нагрузку. Калькулятор поможет рассчитать сечение медного провода по току и мощности. Точно также выполняют необходимые вычисления для алюминия. Форма позволяет выбрать металл, задать длину сети, нагрузку, напряжение, коэффициент, допустимые потери, температуру, способ прокладки. Одно нажатие клавиши, и результат готов. Способ удобен тем, что позволяет за пару минут перебрать разные варианты. Какой из них выбрать, каждый решает сам.
Как рассчитать сечение кабеля
Какие есть примеры?
Определенная схема позволит вам сделать правильный выбор сечения кабеля для своей квартиры. Прежде всего, спланируйте места, в которых будут размещаться источники света и розетки. Также следует выяснить, какая техника будет подключаться к каждой группе. Это позволит составить план подсоединения всех элементов, а также рассчитать длину проводки. Не забывайте прибавлять по 2 см на стыки проводов.
Определение сечения провода с учетом разных видов нагрузки
Применяя полученные значения, по формулам вычисляется значение силы тока и по таблице определяется сечение. Например, требуется узнать сечение провода для бытового прибора, мощность которого 2400 Вт. Считаем: I = 2400/220 = 10,91 А. После округления остается 11 А.
Схемы прокладки кабелей
Чтобы определить точный показатель площади сечения применяются разные коэффициенты. Особенно данные значения актуальны для сети 380 В. Для увеличения запаса прочности к полученному показателю стоит прибавить еще 5 А.
Схема трехжильной проводки
Стоит учитывать, что для квартир применяются трехжильные провода. Воспользовавшись таблицами, можно подобрать самое близкое значение тока и соответствующее сечение провода. Можно посмотреть какое нужно сечение провода для 3 кВт, а также для других значений.
У проводов разного типа предусмотрены свои тонкости расчетов. Трехфазный ток применяется там, где нужно оборудование значительной мощности. Например, такое используется в производственных целях.
Для выявления нужных параметров на производствах важно точно рассчитать все коэффициенты, а также учесть потери мощности при колебаниях в напряжении. Выполняя электромонтажные работы дома, не нужно проводить сложные расчеты
Следует знать о различиях алюминиевого и медного провода. Медный вариант отличается более высокой ценой, но при этом превосходит аналог по техническим характеристикам. Алюминиевые изделия могут крошиться на сгибах, а также окисляются и имеют более низкий показатель теплопроводности. По технике безопасности в жилых зданиях используется только продукция из меди.
Основные материалы для кабелей
Так как переменный ток передвигается по трем каналам, то для монтажных работ используется трехжильный кабель. При установке акустических приборов применяются кабели, имеющие минимальное значение сопротивления. Это поможет улучшить качество сигнала и устранить возможные помехи. Для подключения подобных конструкций применяются провода, размер которых 2*15 или 2*25.
Подобрать оптимальный показатель сечения для применения в быту помогут некоторые средние значения. Для розеток стоит приобрести кабель 2,5 мм2, а для оформления освещения – 1,5 мм2. Оборудование с более высокой мощностью требует сечения размером 4-6 мм2.
Варианты соединения проводов
Специальная таблица окажет помощь, если возникают сомнения при расчетах. Для определения точных показателей нужно учитывать все факторы, которые оказывают влияние на ток в цепи. Это длина отдельных участков, метод укладки, тип изоляции и допустимое значение перегрева. Все данные помогают увеличить производительность в производственных масштабах и более эффективно применять электрическую энергию.
Как правильно произвести расчет по другим показателям
При прокладке электрокоммуникаций стоит понимать зависимость сечения от силы тока, длины материала, напряжению и нагрузке. На этих критериях необходимо основывать выбор.
По току
Величина тока при прохождении через проводник в условиях комнатной температуры зависит от ширины, длины, удельного сопротивления и температурного режима. В квартирах и домах чаще всего используют медный провод, поэтому при подборе сечения ориентируются на данные ПУЭ.
| Сечение, мм2 | Ток, А по типу прокладки | |||||
| Открытый | Одна труба | |||||
| 2 одножильных | 3 одножильных | 4 одножильных | 1 двухжильный | 1 трехжильный | ||
| 0,5 | 11 | – | – | – | – | – |
| 0,75 | 15 | – | – | – | – | – |
| 1 | 17 | 16 | 15 | 14 | 15 | 14 |
| 1,2 | 20 | 18 | 16 | 15 | 16 | 14,5 |
| 1,5 | 23 | 19 | 17 | 16 | 18 | 15 |
| 2 | 26 | 24 | 22 | 20 | 23 | 21 |
| 2,5 | 30 | 27 | 25 | 25 | 25 | 24 |
| 3 | 34 | 32 | 28 | 26 | 28 | 24 |
| 4 | 41 | 38 | 35 | 30 | 22 | 27 |
По длине
В случае высокого токопотребления стоит выбирать короткий материал. Излишняя длина приведет к потере качества электропередачи – напряжение на отдельных участках будет «прыгать». Зависимость сечения от расстояния до точки запитки прописана в нормативной таблице.
| Мощность, Вт | Ток, А | 1,5 мм2 | 2,5 мм2 | 4 мм2 | 6 мм2 |
| 500 | 2,5 | 100 м | 165 м | 265 м | 395 м |
| 1000 | 4,6 м | 30 м | 84 м | 135 м | 200 м |
| 1500 | 6,8 м | 33 м | 57 м | 90 м | 130 м |
| 2000 | 9 м | 25 с | 43 м | 68 м | 100 м |
| 2500 | 11,5 м | 20 м | 34 м | 54 м | 80 м |
| 3000 | 13,5 м | 17 м | 29 м | 45 м | 66 м |
| 3500 | 16 м | 14 м | 24 м | 39 м | 56 м |
| 4000 | 18 м | – | 21 м | 34 м | 49 м |
| 4500 | 20 м | – | 19 м | 30 м | 44 м |
По нагрузке
Для трехфазной сети свойственно тройное увеличение момента нагрузки. Двойной скачок нагрузки в режиме симметричного напряжения происходит, поскольку ток нулевого проводника равняется нулю. Точные данные можно узнать из таблицы.
| Разность напряжения, % | Момент нагрузки по сечению провода | |||
| 1,5 | 2,5 | 4 | 6 | |
| 1 | 108 | 180 | 288 | 432 |
| 2 | 216 | 360 | 576 | 864 |
| 3 | 324 | 540 | 864 | 1296 |
| 4 | 432 | 720 | 1152 | 1728 |
| 5 | 540 | 900 | 1440 | 2160 |
Трёхфазная электрическая сеть
Расчет сечения провода по нагрузке предусматривает коэффициент одновременности 0,75 и может осуществляться математически:
- Составляется список домашних электроприборов.
- На основании документации или таблицы указывается номинальная мощность.
- Устанавливается возможность эксплуатации техники при единовременной нагрузке.
- Рассчитывается поправочный коэффициент по времени использования за сутки в процентном отношении к 24 ч для каждого из приборов.
- Номинальная мощность оборудования умножается на поправочный коэффициент.
- Все данные суммируются.
- Находится значение в таблице и к нему прибавляется еще 15 %.
По напряжению
Программа для расчета падения напряжения на кабеле
Если планируется укладка кабеля на большое расстояние, принимаются во внимание риски падения напряжения. Показатель находится под влиянием:
- длины провода – при увеличении напряжение падает;
- площадь поперечного сечения – при увеличении снижается падение напряжения;
- удельное сопротивление проводника – стандартный размер 1 мм2/1 м.
Падение напряжения равно ток, умноженный на сопротивление. Показатель рассчитывается следующим образом:
- Вычисляется ток по формуле I=P/(U*cosф). Величина cosф для бытовой электросети – 1.
- На основании таблиц ПУЭ устанавливается сечение провода по току.
- Рассчитывается общее сопротивление проводника. Используется формула Rо=ρ*l/S, где ρ – удельное сопротивление материала, l – длина проводника, S – площадь поперечного сечения. Общее значение сопротивления при прохождении тока к потребителю и обратно увеличивается на 2.
- Находится падение напряжения по формуле ΔU=I*R.
- Вычисляется процент падения напряжения ΔU/U.
Если результат больше 5 %, подбирается кабель с большим сечением.
По плотности тока
Медные материалы с жилой сечением 1 мм2 имеют среднюю плотность тока 6-10 А. Токи данной величины протекают без перегрева или обгорания изоляции. Согласно ПУЭ, дополнительно на защиту оболочек нужно прибавить 40 %.
Предел в 6 А обеспечивает эксплуатацию проводки без привязки к времени. Верхний предел в 10 А указывает допустимую кратковременную нагрузку. При увеличении силы тока до 12 А повышается и его плотность, что приводит к обгоранию изоляции.
По маркировке проводов
Кабель ВВГ-нг
Квартирная проводка монтируется при помощи кабелей ВВГ-нг и ВВГ. Первый не подвергается возгораниям, предназначен для внутренних, земельных и наружных работ. Материал выпускается с 2-4 жилами, с сечением каждой от 1,5 до 35 мм2.
Специалисты считают, что для точечного освещения хватит кабеля с сечением 0, 5 мм², для люстры – 1,5 мм², розеточных устройств – 2,5 мм².
Калькулятор расчета сечения кабеля
Для удобства пользователей разработан онлайн-калькулятор сечения кабеля.
| Перевод Ватт в Ампер | ||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||
| Расчет максимальной длины кабельной линии | ||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||
Примечания: U — напряжение питания видеокамеры, P — мощность потребляемая видеокамерой, Uбп — напряжение блока питания, Uобр — минимальное напряжение при котором работает видеокамера, S — сечение кабеля, Lмакс — максимальная длина кабельной линии | ||||||||||||||||||||||||||||||||||||||||||||||||
Параллельно с этим калькулятор определяет максимальную длину линии при заданных значениях, что удобно для проектов, которые предполагают прокладку трасс большой протяженности.
Примеры
Онлайн-калькулятор способен упростить процедуру вычисления сечений кабелей для подключения к электрической сети всевозможных устройств. Рассмотрим два примера с участием медного и алюминиевого провода.
Пример 1. Необходимо запитать электроустановку мощностью 5,3 кВт медным проводом, проложенным в гофрированной трубе.
Для этого в первую очередь следует вычислить ток потребления электроустановки. Сделать это можно с помощью простой формулы или онлайн-калькулятора.
Значение напряжения известно – U = 220 В, мощность задана условием – P = 5,3 кВт.
Если ввести эти данные в онлайн-калькулятор, система выдаст значение потребляемого тока – 24 А. То же самое можно рассчитать с помощью формулы:.
Теперь можно узнать сечение кабеля, используя таблицу значений для медных жил. Величина составит 2,5 мм 2. Однако здесь стоит внести ясность: 24 А – практически критическое значение тока для такого сечения, а это значит, что при подобных условиях провод будет работать на пределе. Чтобы избежать перегрева жилы, разрушения оплетки и обеспечить надежность проводки, стоит выбрать кабель сечением 4 мм 2.
Пример 2. Электроустановку мощностью 4,8 кВт необходимо подключить к электрической сети 220 В с помощью алюминиевого провода, проложенного в кабель-канале.
Аналогично предыдущему примеру следует рассчитать ток, который потребляет электроустановка. Для этого известны значения мощности прибора – 4,8 кВт и напряжения электрической сети – 220 В.
С помощью онлайн-калькулятора расчета тока потребления электроприбора получаем значение 22 А. Этот же результат можно определить по формуле:
Зная значение тока потребления электроустановки, с помощью таблицы узнаем необходимое сечение алюминиевого провода – 4 мм 2.
Что такое сечение провода и как его определить

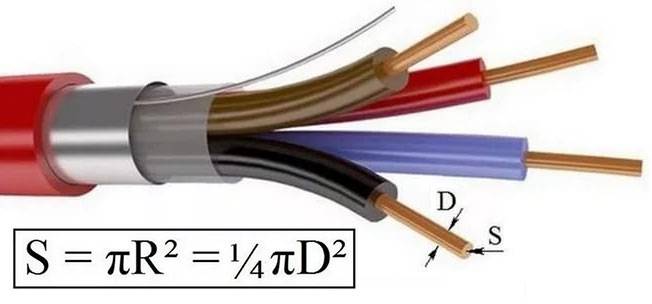

Чтобы увидеть сечение провода достаточно его перерезать поперек и посмотреть на срез с торца. Площадь среза и есть сечение провода. Чем оно больше, тем большую силу тока может передать провод.
Как видно из формулы, сечение провода легко вычислить по его диаметру. Достаточно величину диаметра жилы провода умножить саму на себя и на 0,785. Для вычисления сечения многожильного провода нужно вычислить сечение одной жилы и умножить на их количество.
Диаметр проводника можно определить с помощью штангенциркуля с точностью до 0,1 мм или микрометра с точностью до 0,01 мм. Если нет под рукой приборов, то в таком случае выручит обыкновенная линейка.
Для чего нужен расчет сечения кабеля
К электрическим сетям предъявляются следующие требования:
- безопасность;
- надежность;
- экономичность.
Если выбранная площадь поперечного сечения провода окажется маленькой, то токовые нагрузки на кабели и провода будут большими, что приведет к перегреву. В результате может возникнуть аварийная ситуация, которая нанесет вред всему электрооборудованию и станет опасной для жизни и здоровья людей.
Если же монтировать провода с большой площадью поперечного сечения, то безопасное применение обеспечено. Но с финансовой точки зрения будет перерасход средств. Правильный выбор сечения провода — это залог длительной безопасной эксплуатации и рационального использования финансовых средств.
Правильному подбору проводника посвящёна отдельная глава в ПУЭ: «Глава 1.3. Выбор проводников по нагреву, экономической плотности тока и по условиям короны».
Осуществляется расчет сечения кабеля по мощности и току. Рассмотрим на примерах. Чтобы определить, какое сечение провода нужно для 5 кВт, потребуется использовать таблицы ПУЭ ( «Правила устройства электроустановок«). Данный справочник является регламентирующим документом. В нем указывается, что выбор сечения кабеля производится по 4 критериям:
- Напряжение питания (однофазное или трехфазное).
- Материал проводника.
- Ток нагрузки, измеряемый в амперах (А), или мощность — в киловаттах (кВт).
- Месторасположение кабеля.
В ПУЭ нет значения 5 кВт, поэтому придется выбрать следующую большую величину — 5,5 кВт. Для монтажа в квартире сегодня необходимо использовать провод из меди. В большинстве случаев установка происходит по воздуху, поэтому из справочных таблиц подойдет сечение 2,5 мм². При этом наибольшей допустимой токовой нагрузкой будет 25 А.
В вышеуказанном справочнике регламентируется ещё и ток, на который рассчитан вводный автомат (ВА). Согласно «Правилам устройства электроустановок«, при нагрузке 5,5 кВт ток ВА должен равняться 25 А. В документе указано, что номинальный ток провода, который подходит к дому или квартире, должен быть на ступень больше, чем у ВА. В данном случае после 25 А находится 35 А. Последнюю величину и необходимо брать за расчетную. Току 35 А соответствуют сечение 4 мм² и мощность 7,7 кВт. Итак, выбор сечения медного провода по мощности завершен: 4 мм².
Чтобы узнать, какое сечение провода нужно для 10 кВт, опять воспользуемся справочником. Если рассматривать случай для открытой проводки, то надо определиться с материалом кабеля и с питающим напряжением.
Советы профессионалов
Алюминиевую проводку лучше всего заменять алюмомедной – такого же диаметра (данное правило применимо и для Таблицы 2)
Если же вы заменяете медный кабель алюмомедным, сечение нового кабеля должно соотносится с медным как 5 к 6.
При трехфазном питании приборы лучше всего разбить на группы таким образом, чтобы нагрузка на каждую из фаз была приблизительно одинаковой.
При покупке, необходимо обратить внимание на маркировку, поскольку продавцы могут мошенничать – выдавать алюмомедные кабеля за медные, тем самым нанося существенный урон вашему кошельку. Чтобы этого не случилось, необходимо:Обратить внимание на маркировку (отечественные алюмомедные изделия маркированы буквосочетанием АМ).
Если маркировка отсутствует, либо кабель произведен за границей (не учитывая страны СНГ), достаточно соскоблить верхний слой – медная жила однородна, в отличии от алюмомеди.
В последнее время все более распространенным становится прокладывание кабелей при помощи гофрированных труб (гофр). Ниже приведены преимущества гофр, а также особенности эксплуатации:Пониженная воспламеняемость гофр сводит к минимуму вероятность возникновения пожара при замыкании проводки.
Гофра защищает проводку от механических воздействий и повреждений.
Продеть провод в гофру тем сложнее, чем больше ее длина; поэтому его конец сначала прикрепляют к тонкой проволоке, которую намного проще продеть через гофру.
Для прокладывания бытовой электропроводки рекомендуется использовать многожильные провода, поскольку они являются более гибкими.
