Причины выбивания автомата
Чтобы автомат корректно работал, при покупке нужно изучать маркировку, выяснять, подходят ли параметры
Выделяют 5 основных причин, по которым выбивает автомат в квартире, и он не включается:
- В электрической проводке произошло короткое замыкание.
- Перегрузка электрической магистрали.
- Неисправность осветительных приборов или одного из них.
- Поломка автоматического выключателя.
- Некорректная работа одного из электрических приборов.
Дефект автомата
Вероятность, что был приобретен и установлен прибор с дефектами, ничтожно мала, особенно если предпочтение было отдано брендовым моделям. Единственный действенный способ проверить работоспособность автомата, установить на его место новый. Если новое устройство также выбивает, причина кроется совершенно в другом.
Как и другие электротехнические приборы, автоматический выключатель имеет свой эксплуатационный срок. Износ составляющих приводит к снижению производительности и ухудшению технических характеристик.
Неисправные бытовые приборы
Причиной выбивания автомата также может являться бытовая техника. Убедиться в этом можно следующими способами:
- Изъять из розеток все подключенные бытовые приборы.
- Если автомат не выбило, постепенно нужно подключать по одному электротехническому устройству.
- Как только автомат отключится, будет понятно, какой из приборов неисправен.
Некорректная работа осветительных приборов
Если автомат выбивает при включении света, нужно проверить лампочки и патроны
Встречаются ситуации, когда автомат выбивает с включением осветительного прибора. Это свидетельствует о неисправности люстры.
- Замыкание в цоколе лампы. Выкручивают все лампочки и поочередно подключают.
- Плохой контакт между проводкой внутри люстры и питающей токопроводящей жилой.
Со стремительным ростом популярности светодиодных ламп становится распространенной проблема выбивания автоматов. Обусловлено это наличием трансформатора, предназначенного для работы на 12 вольт. Для решения проблемы нужно установить новый осветительный прибор или приобрести другой трансформатор.
Дефекты в электропроводке
Если причина в проводке, проблемы может быть две:
- Износ изоляционного материала в проводнике.
- Плохие контакты.
Первый случай в сравнении со вторым более сложный. Как правило, он касается и короткого замыкания. Найти участок КЗ без специального оборудования невозможно. В последнем случае достаточно разобрать розетку и почистить контакты.
Это интересно: Перекос фаз в летнее время из-за неработающего электрокотла: рассматриваем со всех сторон
Нарушенные и перетертые электропровода
Потертость электропроводов, как правило, возникает в труднодоступном месте стиральной машины. Когда аппарат вибрирует при сливе воды или сушке, электропровода трутся о панели и через какое-то время изоляция перетрется. Электрозамыкание на корпусе и является результатом того, что срабатывает автомат. Места повреждения провода определяются визуально: на изоляционном слое появляется нагар, потемневшие области оплавления. Эти места требуют пайки и повторной изоляции.
В заключение хочется предостеречь: если при включении стиральной машины выбивает автомат, высока вероятность удара током. Это очень опасно! Кроме того, даже незначительные нарушения в электропроводке аппарата или в электросети приводят к воспламенению.
Поэтому не рекомендуется включать автомат УЗО и продолжать стирку, а нужно выявить и устранить причину неисправности.
То, что необходимо знать заранее
Первое и самое важное: если у вас выбило пробки старого типа, с «жучками» — не ставьте их заново, не только из соображений безопасности. Ремонт какой угодно современной техники, включенной в неисправную сеть, может стоить гораздо дороже, чем покупка нескольких пробок-автоматов
Перейти в раздел: Щитовое оборудование
Второе, прежде чем искать причины срабатывания автоматов защиты необходимо отключить все, что в включено в розетки или через штатные выключатели. Пробные включения и отключения проводятся только на обесточенной проводке последовательно: сначала выключаем общий автомат, затем — вынимаем вилки из розеток и выключаем выключатели. Если требуется проверить какой-нибудь прибор и светильник — сначала включаем его в розетку и только после этого включаем автомат. Придерживайтесь такого порядка действий каждый раз до тех пор, пока проблема не будет выявлена или пока не проверите всё.
Третье, чтобы проверить наличие напряжения чтобы в квартире при пробном включении и не рисковать дорогой техникой, пользуйтесь тестером.
Посмотреть тестер на сайте
Причины по которым выбивает автомат в электрическом щитке
Наверняка большинству наших читателей знакома ситуация, когда дома отключается электричество, ног при этом у соседей с этим все в порядке. В первую очередь нужно проверить автоматические выключатели, установленные в распределительном щите. Чаще всего именно их отключение становится причиной обесточивания домашней сети. В этой статье мы поговорим о том, почему в квартире или доме выбивает автомат
Причины этого явления могут быть разными, и важно знать их, чтобы не допустить неприятных последствий, связанных с выходом из строя электроприборов или возгоранием проводки
Особенности работы защитного автомата
Чтобы разобраться с причинами срабатывания автоматического выключателя, нужно сначала ответить на вопрос, для чего нужно это устройство и какие функции оно выполняет. Особенности работы АВ таковы:
- Главной задачей аппарата является защита электрической проводки и подключенных к ней бытовых приборов от слишком мощного тока, возникающего по различным причинам.
- Монтаж устройства производится на фазный контур, разрыв которого происходит при отключении пакетника. Если автомат имеет два и более полюсов, то при его срабатывании разомкнется также нулевой контур.
АВ может обесточивать сеть как при выключении вручную, так и при возникновении аварийной ситуации, которая может привести к повреждению элементов цепи.
Выбивает автомат: в чем причины?
Теперь непосредственно переходим к вопросу о том, почему выбивает автомат в щитке. Срабатывание автомата может происходить по следующим причинам:
- Перегрузка в электросети.
- Выход из строя одного из устройств, включенных в цепь.
- Поломка осветительного прибора.
- Неисправность защитного устройства.
- Короткое замыкание.
Любая из перечисленных причин способна привести к тому, что АВ выбьет. Рассмотрим более подробно каждую из них.
Перегрузка
Так называется ситуация, когда величина тока в цепи превосходит номинальную, на которую рассчитан защитный выключатель. Для лучшего понимания приведем пример.
Для работы с розеточными группами в основном используются АВ, номинальный ток которых составляет 16 – 25 А. Этот показатель соответствует суммарной мощности 3,5 – 5,5 кВт. Допустим, что к розеточной группе, для защиты который установлен автоматический выключатель, рассчитанный на 25 А, подключена электроплита, мощность которой составляет 3 кВт, электрочайник на 1,3 кВт, а также СВЧ-печь на 2 кВт.
Если сложить мощность перечисленных бытовых приборов, то мы получим величину нагрузки 6,3 кВт. Учитывая, что максимальная нагрузка, выдерживаемая защитным устройством, равна 5,5 кВт, одновременное включение всех трех аппаратов приведет к тому, что автомат выбьет.
Чтобы избежать этого, не следует относиться легкомысленно к расчету суммарной нагрузки в цепи. Если подключение устройства в розеточную группу приведет к превышению суммарной мощности, его следует подсоединять к другой цепи.
Пример неправильного расчета проводки на видео:
Не пытайтесь решить проблему установкой автомата, рассчитанного на более высокую мощность. Если его номинал превысит тот, который по своему сечению способна выдержать электропроводка, проблемы неизбежны. В этом случае кабель под воздействием слишком большого тока будет греться до тех пор, пока изоляционный слой не расплавится и не вызовет КЗ, а в худшем случае – возгорание. Автомат при этом будет продолжать подавать ток в цепь вплоть до наступления замыкания. Поэтому, если при прокладке линии использован кабель сечением 2,5 мм², номинал АВ для ее защиты не должен превышать 16 А (для алюминиевого проводника) или 25 А (для медного).
Утечки и реактивность
УЗО в продаже есть, в общем, 2-х систем: электромеханические дифференциальные автоматы, или просто дифавтоматы, и электронные; последние нередко и называют УЗО, чтобы отличить их от дифавтоматов. Те и другие реагируют на разность токов в фазном и нулевом проводах, но дифавтомату она для срабатывания нужна в 30 мА, а срабатывает он прим. за 10-30 мс. Электронные УЗО быстрее и чувствительнее.
Если вы только собираетесь ставить УЗО, то важно будет знать, что в сетях электропитания с глухозаземленной нейтралью (в РФ такая) электронные УЗО в принципе не способны стабильно работать: они предназначены для сетей с изолированной нейтралью. Как при покупке или выборе в интернете различить дифавтомат и электронное УЗО, см
видео:
Видео: отличие дифавтомата от УЗО
Примечание: типовая схема снабжения проводки дифавтоматами такова. После главного токового автомата ставят общее УЗО на общий номинальный ток потребления. Его выход разветвляют на 2 УЗО с меньшим током. К одному из них подключают осветительные и розеточные ветви, а к другому – всех «мокрых» потребителей – стиралку, бойлер, ванную, подвал – каждого через свой токовый автомат. Такое решение обеспечивает большую четкость срабатывания электромеханических УЗО, т.к. наиболее вероятные утечки суммируются.
Помимо утечки, любое УЗО может сработать вследствие несовпадения фаз напряжения и тока в цепи, это т. наз. сработка по реактивности. Если, напр., в холодильнике «отвалился» пусковой конденсатор, то сработка дифавтомата весьма вероятна, а электронное УЗО выбьет обязательно. То же произойдет, если микроволновка или другой прибор с ИП бустерного типа работает на пониженном напряжении. Подробнее о причинах срабатывания УЗО можно узнать из следующего ролика:
Видео: причины срабатывания УЗО
Ищем причины и устраняем проблему
Даже опытный электрик сразу не скажет, что послужило причиной внезапного отключения энергии. Для того, чтобы сделать точные выводы и приступить к починке или настройке цепи, надо предпринять следующие действия по поиску неисправности:
- Удостовериться, что выбило пробки, а не было отключено электричество по внешним причинам;
- Проверить поступление напряжение на щиток;
- Обойти все жилые помещения, внимательно осмотреть розетки и выключатели на предмет возгорания (запах гари, потемнение поверхности, искры, дым);
- Повторно включить пробки.
Если очередного выбивания не произошло, значит причина была в неисправности автомата и проблема успешно решена. При повторении ситуации следует продолжить исследование:
- Отключить все электроприборы от сети, выключатели освещения, теплый пол и прочие элементы сети.
- Вновь подать напряжение.
Выбитые пробки на этой стадии – сигнал о проблемной проводке. Ни в коем случае не включайте питание, вызывайте электрика или самостоятельно проверяйте всю цепь, начиная с распределительной коробки и заканчивая розетками.
Дальше действуем по схеме:
- Внимательно осмотреть каждую розетку: открутить декоративную пластмассовую крышку и попытаться обнаружить признаки замыкания (обугленные провода, дымок, запах гари).
- Визуально изучить работоспособность всех приборов, проверить целостность корпуса, вилки, шнуров.
- Поочередно включить в сеть каждый электроприбор.
- В случае, если по отдельности все устройства работают правильно, то рекомендуется пересмотреть нагрузку сети: перераспределить приборы по нескольким веткам, провести новую линию проводки для особо мощного оборудования.
На что реагирует УЗО?
Прежде чем проводить ремонтные работы, нужно узнать, по каким причинам выбивает УЗО. Данные действия помогут выбрать правильный путь устранения поломки, если она действительно есть. Система может сработать по определенным причинам. К ним относятся:
Утечка тока, которую важно своевременно определить. Прибор приобретают для ее определения, поэтому важно, чтобы система работала без сбоев
Если УЗО выбивает в первый раз, то нужно проверить исправность проводки. Изоляция может со временем прийти в негодность, в таком случае не исключена утечка тока. Возможно появление дефектов в местах, где происходят соединения. В некоторых местах может быть повреждена изоляция.
Иногда возникают повреждения кабелей у электрических приборов. Часто встречается, что УЗО выбивает, когда подключается сразу несколько приборов. Если у одного из них поврежден шнур, то устройство своевременно должно отреагировать на возникшую проблему. Встречается, что внутренние элементы приборов неисправны. Например, у водонагревателей ломается ТЭН.
Если коснулись оголенного участка провода, УЗО должно предупреждать удары током. Когда оно начинает сигнализировать об опасности, и человек в это время касается кабеля без изоляции, то устройство отлично справляется со своей работой.
Неправильный выбор УЗО. Важно учитывать все технические параметры при покупке прибора. Может выбивать УЗО, если неправильно произвести расчеты. Часто встречается, что устройство срабатывает без видимых причин. Причина также кроется в неверных расчетах. Важно перед приобретением УЗО проконсультироваться с квалифицированным электриком, выяснить, с какими характеристиками нужно покупать прибор.
Если устройство подключено неправильно, то возникает ложная тревога. Некоторые ошибочно выбирают место в электроцепи, куда устанавливают прибор. При проведении монтажных работ необходимо строго следовать инструкции.
Реальная поломка системы может произойти, если выйдет из строя спусковой механизм. В таком случае даже при незначительных вибрациях будет выбивать данный прибор.
Зачем нужно отключать электричество
Отключение питание предполагает разрыв в фазах и нулевом проводе, произведенный вручную с помощью установленных на линии приборов. Речь идет не о выключателях или розетках с тумблерами. Выключение предполагает полное отсутствие питания на вводном кабеле, идущем от общего щитка на лестничной площадке. При этом в сети нет не только напряжения, но и случайных блуждающих токов, возникающих при неправильном подсоединении измерительных и защитных приборов.
Решение отключить свет в квартире принимается добровольно или под давлением обстоятельств.
Причины выключать электричество могут быть следующими:
- Поездка в отпуск. Исключается риск короткого замыкания и пожара из-за старой проводки или в случае затопления соседями сверху. Кроме этого, после удара молнии может сломаться бытовая техника, подключенная к сети.
- Возникновение чрезвычайной ситуации, когда наблюдается искрение в розетках или задымление от плавящейся изоляции проводов.
Порядок действий при отсутствии напряжения
Ниже вам предлагается ответ на вопрос “выбило пробки в квартире, как включить свет”. В первую очередь необходимо выяснить, почему выбивают пробки на счетчике. Сам электросчетчик находится в щитке, который находится как правило на входе. Если у вас в счетчике стоят пробки с плавким предохранителем, то просто посмотрев на них причину не выяснишь, также как и не поймешь: сработало защитное устройство или нет.

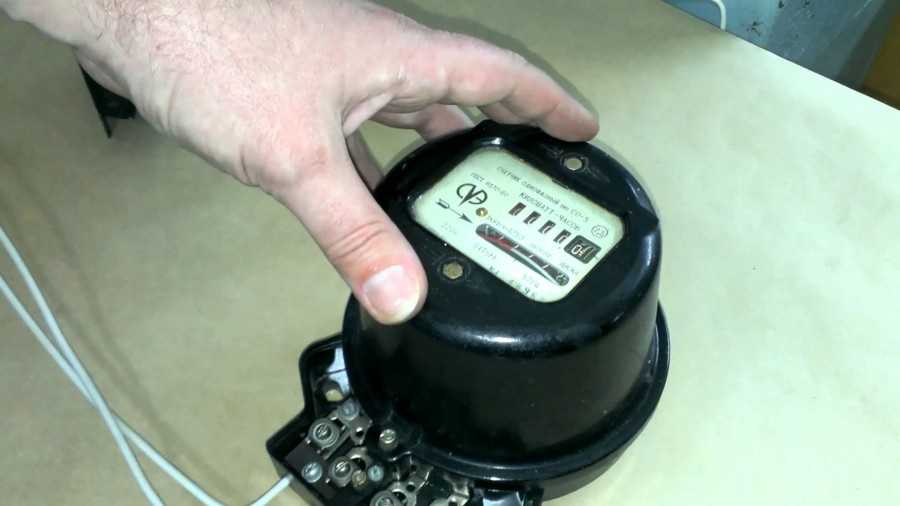

Хорошо, что в счетчиках нескольких последних поколений предусмотрен специальный индикатор присутствия/отсутствия входного напряжения. Если он светится, значит к вашему счетчику электричество подается, проблемы возникли после него, в самой квартире либо сработали защитные устройства на самом счетчике электроэнергии.
Далее приведем пошаговую инструкцию, помогающую решить проблему выбитых пробок в полном объеме:
Шаг — 1
Выбило пробки в квартире, как включить. Сначала от сети отключаются все электроприборы. Затем подходим к щитку. Если там автомат – возвращаем тумблер в положение “ВКЛ” или “ON”. Если там кнопка – нажимаем кнопку. Если там пробка с плавким предохранителем – выкручиваете ее, заменяете предохранитель и вкручиваете.
Если после этих действий пробки не выбивает, значит среди ваших электроприборов есть тот, который и создает проблему.
Шаг — 2
Если проблемы создает один из электроприборов, следует выяснить какой именно. Скорее всего он либо неправильно работает, либо случилось короткое замыкание. Поэтому сначала осматриваем все розетки, к которым было что-то подключено в момент выбивания пробок.
Осматриваем их на предмет короткого замыкания. Если явных следов КЗ не выявлено, следует переходить к подключению всех электроприборов в сеть в порядке очереди.
Для этого подключаем к розетке например электрочайник. Если пробки не выбило, то подключаем еще что-нибудь следующее и так далее. При подключении очередного прибора немного ждем, потом подключаем следующий.
Если при очередном подключении, например холодильника, пробки выбило, то берем и подключаем к этой же розетке другой электроприбор. Если в этом случае все нормально, то виноват холодильник: либо он дает на электропроводку чрезмерную нагрузку, либо он неправильно работает
Шаг — 3
Бывает и так, что все приборы подключены, а автоматы все-равно срабатывают с завидной постоянностью, то причина такого поведения – перегрузка электросети. Это решается заменой используемых автоматов на автомат более высокого номинала, а также в случае плохого состояния электропроводки – ее заменой.
Не забывайте о том, что во влажных местах причиной выбивания пробок может стать скопление влаги.
Пользуясь вышеприведенными советами, вы всегда будете знать что делать, если выбило пробки. Самое главное – никогда не забывайте о технике безопасности. Электричество это не шутки, здесь небрежность непростительна.

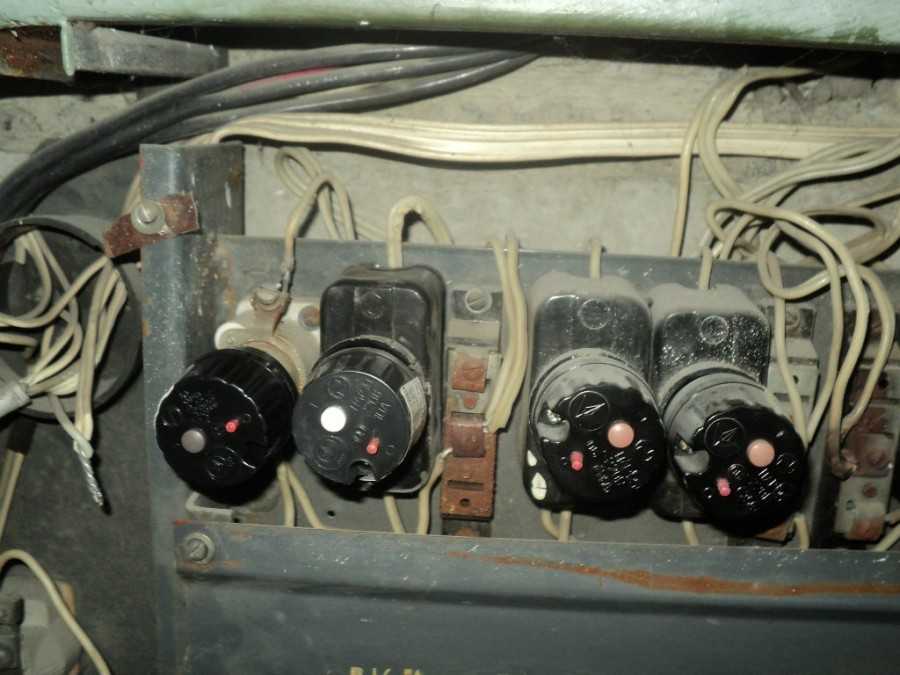

Что представляют собой пробки
Для тех, кто не силен в электрике, но по неволе остался с потухшим светом, стоит сначала понять, что представляют собой эти элементы электротехнического оборудования.

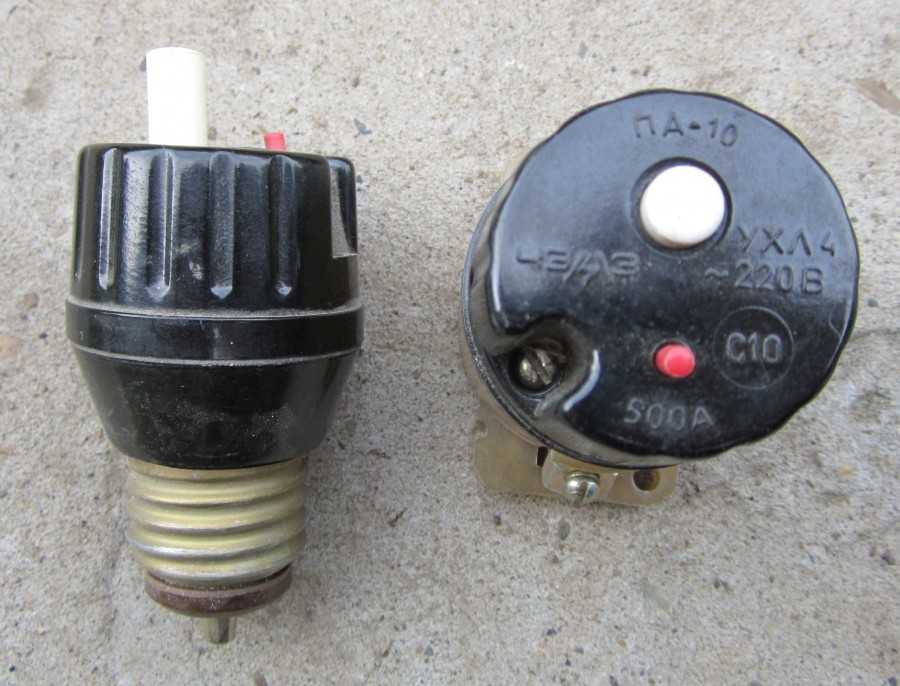

Электрическая пробка внешним видом напоминает лампу накаливания, только с корпусом из диалектического материала и немного уменьшенного размера. Ее главное предназначение – предохранить цепь из токопроводящих частей от возгорания, поэтому при коротком замыкании или перезагрузки сети они автоматически обесточивают всю систему.
Пробки бывают двух видов:

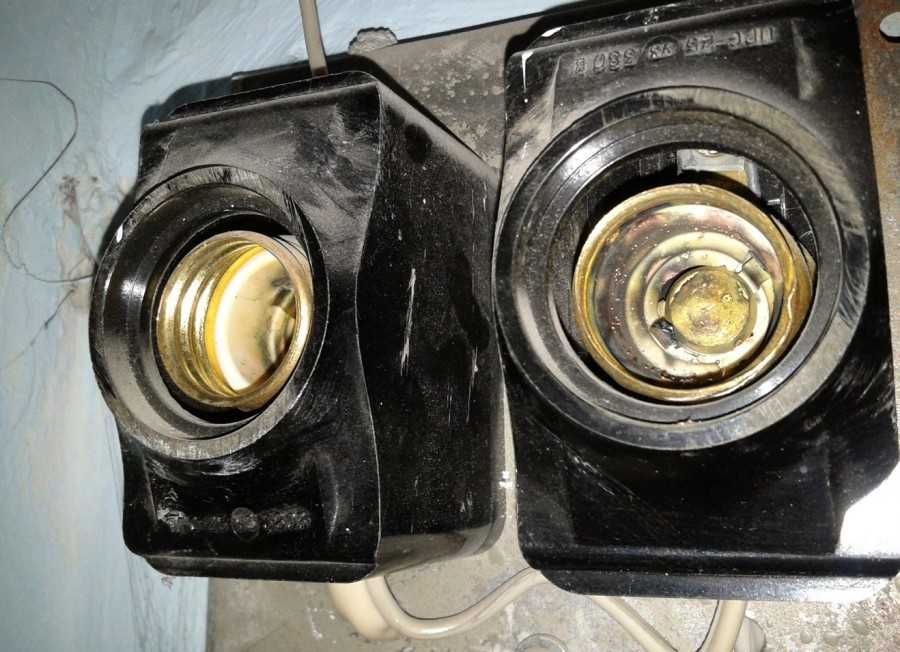

- С плавкой вставкой, которые после срабатывания нуждаются в замене внутреннего предохранителя;
- Автоматические, оснащенные кнопками включения и выключения.
Вне зависимости от типа пробки обязательны во всех токовых цепях, при этом рекомендуется устанавливать несколько подобных элементов, контролирующих отдельные элементы проводки. Так, популярно разделение автоматов по комнатам квартиры или отделение мощных приборов (холодильника, титана, стиральной машинки).
Несколько способов, как открыть щиток в подъезде без ключа
Электрический щиток выполняется из огнеупорного материала, располагается в подъезде и, зачастую, состоит из двух-трех секций, отвечающих за автомат, приборы учета света и устройства, работающие от слабых токов. Каждая секция имеет свою дверцу, закрывающуюся на ключ. Этот ключ может находиться у электрика, обслуживающего дом, консьержа. Нередко с основного ключа снимают дубликаты, которые выдают на каждую квартиру. Делается это для того, чтобы, в случае непредвиденных ситуаций, жильцы могли быстро среагировать и не дожидаться электрика. Но, что делать, если ключ вам не выдали?
Существует несколько способов открыть электрический щиток без ключа:
- Если щиток защищают встроенные маленькие замки (как на почтовых ящиках), для их вскрытия можно воспользоваться женской заколкой – шпилькой. Для этого нужно вставить шпильку одной ножкой в верхнюю часть замка, другой – в нижнюю, и попытаться провернуть механизм. Вместо шпильки можно использовать любой другой тонкий, но прочный предмет. Главное – действовать аккуратно, чтобы не сломать предмет в замке.
- Простые механизмы можно вскрыть плоской отверткой. Для этого нужно вставить отвертку в замок и повернуть ее вправо.
- Навесные замки можно вскрыть при помощи лома или пассатижей.
Прежде, чем взламывать щиток, можно обратиться к соседям. Нередко у жильцов, которые проживают в доме достаточно долго, имеются свои ключи. При этом, после экстренного обесточивания квартиры, щиток необходимо закрыть. Это позволит обезопасить любопытных детей и взрослых жителей дома от травм.
Когда в щитке автомата постоянно выбивает рубильник, что с этим делать, как определить причину неисправности?
Отключение автоматического выключателя может вызываться множеством причин. Это могут быть как неисправности электроприбора, так и короткое замыкание в проводке. Определить причину срабатывания можно самостоятельно.
Автоматический рубильник
Автоматический выключатель – это устройство, предназначенное для защиты электросети от перегрузок и коротких замыканий.
Возникают случаи, когда приходится решать проблему срабатывания. Причины выбивания автомата могут быть разными, и их необходимо знать, чтобы не допустить поломки бытовых приборов или возгорания электропроводки.

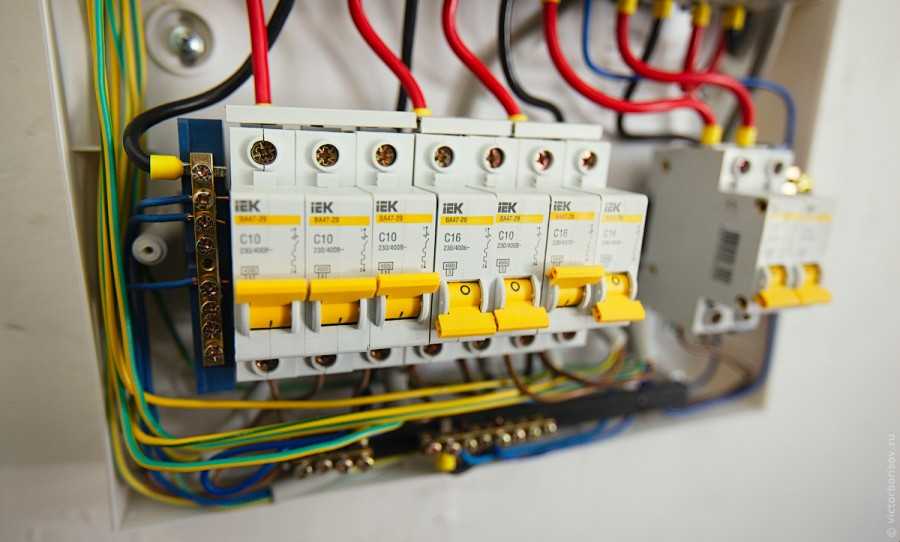

Особенности строения распределительного щитка электричества
Любое защитное и распределительное оборудование размещается в специальных щитках. Конструктивные особенности щита позволяют контролировать поток энергии и подавать ее равномерно по всем каналам.
В комплектацию электрического щитка входят:
- автоматические выключатели;
- контакторы;
- УЗО.
Могут присутствовать и другие компоненты в зависимости от функциональности щитка.
Автомат помогает защитить электропроводку от негативных последствий. Особенности работы выключателя следующие:
- основная задача – это защита электропроводки и подключаемых к ней бытовых приборов от чрезмерного тока;
- монтаж должен производиться на фазный контур, который разрывается при отключении пакетника;
- выключатель может обесточить сеть при выключении вручную и при возникновении аварийного случая.
Если возникает аварийный случай, в щите выбивает автомат.
Почему постоянно выбивает автомат
Основные причины срабатывания:
- перегрузка сети;
- поломка включенного в цепь устройства;
- поломка осветительного прибора;
- неисправность выключателя;
- короткое замыкание.
Перегрузкой называется состояние, когда мощность подключаемых приборов превышает номинальную, на которую рассчитан выключатель.
Чтобы избежать такого случая, нужно внимательно подбирать розеточную группу, к которой будут подключаться мощные бытовые агрегаты.
Подключение сломанного электроприбора также может привести к вырубанию. Когда автомат выбивается из-за включения светильника, проблему стоит искать в цоколе лампы, качестве контакта или трансформаторе светодиодной люстры. В большинстве случаев отключение связано с коротким замыканием.
Срабатывает автомат на счетчике и выключается без лишней нагрузки
Короткое замыкание (КЗ) – это одна из основных причин выбивания. При резком отключении электричества не нужно сразу пытаться подключить автоматический выключатель.
Сначала нужно проверить жилы, устойчивость контактов розетки, отсутствие КЗ в патроне (для светильников). Затем следует проверить проводку тестером, неисправный участок должен заменить электрик.
После проверки этих факторов можно включать автомат.
Когда потребуется замена
Если подключаемая суммарная нагрузка находится в пределах нормы, а КЗ не было зафиксировано тестером, причиной поломки может быть неисправность автомата или плохой контакт.
Если выключатель периодически выбивает, его советуется заменить аналогичным по номиналу устройством.
Также помочь может подтягивание контактов.
Выбило в квартире и не включается, что делать?
Если пропал свет в доме или перестали работать розетки, нужно идти к распределительному щитку и проверять автоматические выключатели. Обычно достаточно просто включить автомат, подняв ручку вверх.
При перегрузке электросети мощными приборами, следует правильно распределить их по другим розеточным группам. Если в доме установлено много дополнительных светильников, для них советуется поставить отдельный автомат.
Нужно проверить качество контакта на всем пути от ввода на автомат до ламп и розеток. Слабые контакты нужно подтянуть.
Советы
Для стабильной работы автоматического выключателя важно регулировать суммарную мощность подключаемых приборов. На мощные устройства можно установить дополнительное устройство отключения
Выключатель нужно выбирать правильно, не превышая номиналы
Также важно следить за температурой помещения, в которой установлен распределительный щит – при перегреве автомат может сработать даже на незначительную нагрузку
Вырубание автомата – часто встречающаяся проблема в домах. Автоматическое отключение может срабатывать как на высокие токи, так и на короткое замыкание. Реже причиной становятся высокие температуры и неисправность самого устройства.

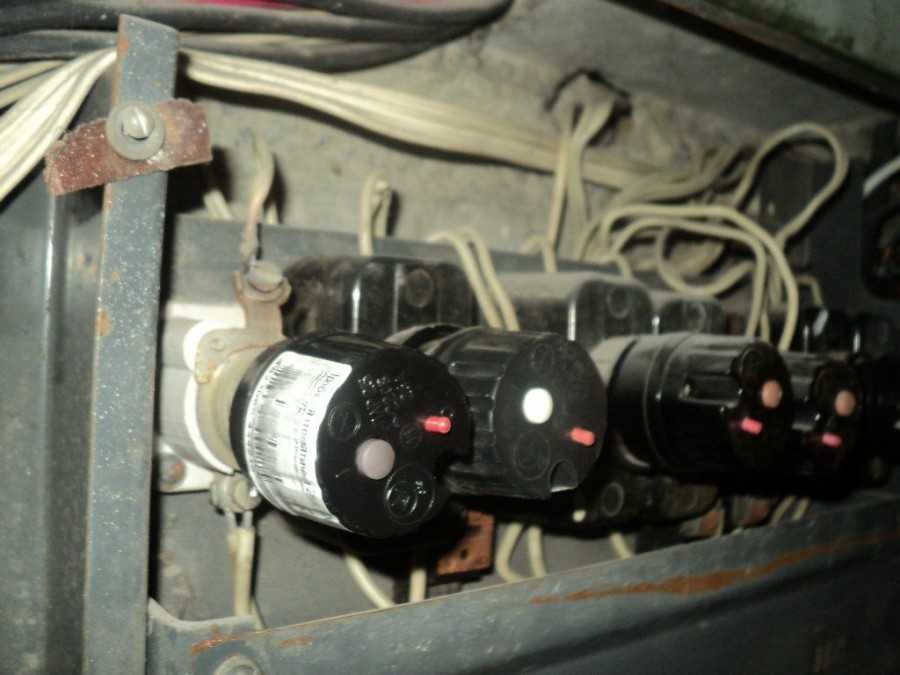

Что представляют собой пробки
Для тех, кто не силен в электрике, но по неволе остался с потухшим светом, стоит сначала понять, что представляют собой эти элементы электротехнического оборудования.
Электрическая пробка внешним видом напоминает лампу накаливания, только с корпусом из диалектического материала и немного уменьшенного размера. Ее главное предназначение – предохранить цепь из токопроводящих частей от возгорания, поэтому при коротком замыкании или перезагрузки сети они автоматически обесточивают всю систему.
Пробки бывают двух видов:
- С плавкой вставкой, которые после срабатывания нуждаются в замене внутреннего предохранителя;
- Автоматические, оснащенные кнопками включения и выключения.
Вне зависимости от типа пробки обязательны во всех токовых цепях, при этом рекомендуется устанавливать несколько подобных элементов, контролирующих отдельные элементы проводки. Так, популярно разделение автоматов по комнатам квартиры или отделение мощных приборов (холодильника, титана, стиральной машинки).
Прочие причины выхода пробок из строя
Частая причина выбивания слишком чувствительных автоматов. Классы размыкателей А, В. При старте большинства двигателей ток потребления превышает значительно номинальный. Разница достигает 7 раз. Оборудование требовательное, станок, потребляющий 5 кВт – наверняка запуск вызовет срабатывание защиты.
Пробки такой прибор выбивать не должен. Ток дуги короткого замыкания намного выше (измеряется сотнями ампер). Выбивает пробку счетчика (с плавкой вставкой) – вряд ли причина объясняется запуском оборудования. Порекомендуем в эту розетку включить другое оборудование, посмотреть, повторится ли нештатная ситуация.
Завышенная нагрузка
Пробки выбило непосильной нагрузкой. Осмотрев поставленные строителями автоматы, увидите: номинал ограничен 16 амперами. Нагрузка одной пробки составляет 2,5 кВт, при долговременном превышении значения возможны отключения. Большинство современных устройств отрубает питание через пару часов при превышении номинала на 15%.
Сгорела розетка
Выводы делайте сами или ставьте другое защитное оборудование. Сегодня возможно купить счетчик, снабженный релейной защитой против перегрузки, если свет залы не так важен, водонагреватель подождет, логично ветку посадить на соответствующую клемму, будет вырубаться мощностью, превышающей номинал. «Важные» приборы продолжат работать. Старайтесь мощных потребителей разбить равными группами, каждую ветвь потреблением снабдите одинаковым. Обеспечивается некоторая защита против возможной перегрузки. В будущем включайте оборудование с умом: запуск стиральной машины выбивает пробки, попробуйте использовать розетку другой ветки, где сию минуту нет потребления. Что касается именно этого прибора, экстренное отключение вызывает сгоревший ТЭН, реже замыкает обмотки двигателя. Нечасто причиной поведения стиральной машины становится электронный блок.
Алгоритм выявления неисправностей
Чтобы не допустить развития трагической ситуации, нужно должным образом реагировать на срабатывание защиты и знать алгоритм выявления причины автоматического отключения. Необходимо четко знать причины, почему выбивает автомат в щитке, чтобы реагировать должным образом.
Не вдаваясь на данном этапе в электрические подробности процессов, можно выделить несколько основных причин срабатывания защиты:
- Неисправность в самом автоматическом выключателе;
- Неполадки в системе подключения автомата;
- Моментальная перегрузка в сети (короткое замыкание);
- Перегрузка сети, продолжающаяся длительное время.
Именно в таком порядке необходимо выяснять причины частого выбивания автоматического автомата без явственных признаков короткого замыкания (КЗ) или длительной перегрузки, последовательно убеждаясь в отсутствии факторов, побуждающих реакцию системы защиты.

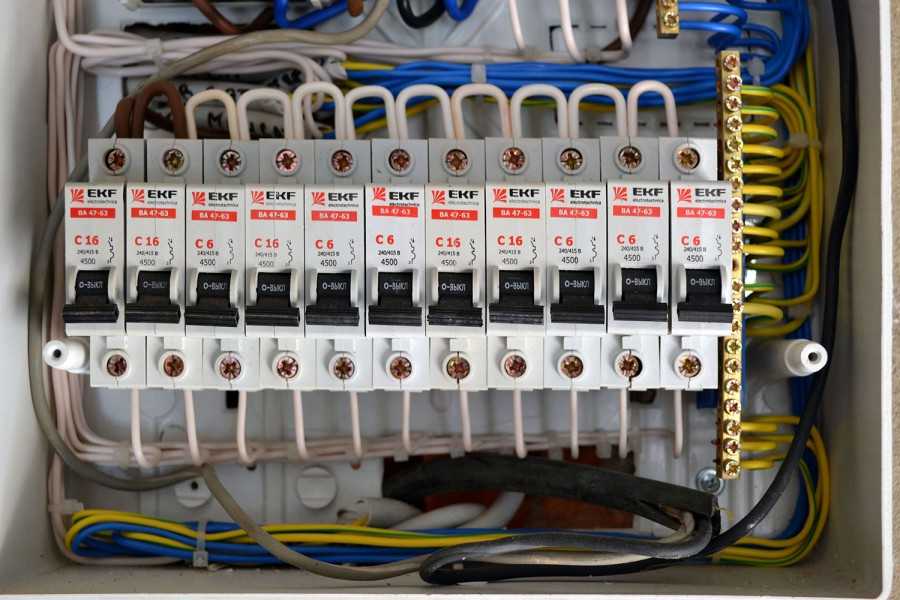

Простая система защиты в обычном квартирном щитке
Ниже будут описаны возможные неполадки в сети и оборудовании, относящиеся к каждому пункту из списка. Убеждаясь в отсутствии описанных неполадок, можно переходить к изучению следующего пункта.
Выявление неисправного автомата
В случае частого срабатывания автоматического выключателя без видимых причин, нужно начать поиск неисправностей с распределительного щитка и самих устройств защиты. Данная проверка наименее трудоемкая, и часто неполадки бывают выявлены именно на этом этапе.
Неисправность автоматического выключателя можно выявить и без покупки нового устройства и его замены – достаточно иметь в щитке подключенные аналогичные по параметрам защитные автоматы.
Поменять местами одинаковые по мощности автоматы, не изменяя расположение перемычек и проводов
Если какой-то автомат часто выбивает, то для его проверки нужно группу пользователей, которую обслуживает данное устройство, подключить на соседний аналогичный автомат, а освободившиеся провода от линии по соседству подключить на данный автоматический выключатель (поменять местами линии).
При данном переключении автоматически устраняется частая причина выбиваний автоматов – недотянутые контакты могут сильно греться, и тепло от них будет передаваться к биметаллической пластине устройства, вызывая его ложное срабатывание. При затяжке контактных клемм данная причина срабатываний может быть устранена даже без ведома мастера. Этот нюанс также нужно иметь в виду.
Плохой контакт не только является причиной ложного срабатывания, но и может полностью вывести автомат из строя
Из-за искривления корпуса возможен механический дефект в автомате, и его срабатывание от вибрации. При отсоединении проводов и повторном подключении дефективного автоматического выключателя, в нем могут быть сняты механические натяжения в корпусе, что вызовет недоумение мастера из-за самопроизвольного устранения неполадки.
Подтягивание контактов может снять механические напряжения в корпусе автомата
В случае срабатывания другого, исправного автомата на переключенной группе пользователей, следует искать причину в электропроводке. Если на новой линии тот же автомат будет таким же образом часто срабатывать, то он однозначно подлежит замене или ремонту.
Замена неисправного автомата
Причины износа автомата
Несмотря на то, что автоматические выключатели не являются разборными по определению, народные мастера научились их разбирать и ремонтировать. Рассверлив при помощи дрели заклепки, корпус автомата можно разобрать.
Для разборки автомата понадобится дрель
Подгоревшие контакты имеют большее переходное сопротивление, вследствие чего они перегреваются, и тепло переходит к биметаллической пластине, заставляя ее деформироваться и выключать ток.
Разобранный автоматический выключатель
Элементарная чистка подгоревших контактов автоматического выключателя может продлить срок службы автомата, и предотвратить дальнейшие ложные срабатывания. Нужно помнить, что подгорание контактов возникает при включении автомата в то время, когда все электроприборы включены в сеть, то есть, под нагрузкой.
