Видеонаблюдение для частного дома своими руками

Часть 2 – все хорошо, но хочется лучше

Ну а кому не хочется лучше. В очередной раз обращаются ко мне. Все работает замечательно, но вот хочется дома в городе, лежа на диванчике смотреть, что творится на даче.

Пораскидав мыслями, еще раз изучив видеорегистратор. Есть у него подключение через порт Ethernet. Значит к интернету подключим. Вопрос следующий, как смотреть камеры удаленно по web-интерфейсу? Связь с интернетом можно настроить, только через роутер с поддержкой 3G/4G модема. Но за серым IP адресом не попадешь на видеорегистратор. Нашлось два способа.

Способ 1. Лежал у меня без надобности Raspberry Pi 2. Можно установить его, и через хамачи настроить подключение.

Способ 2. Тот который мы использовали. Оказался в том, что видеорегистратор имеет свое облачное хранилище на xmeye. А также есть и приложение для андроид.

Долго не думая, принялись за поиск роутера и USB модема

Выбрали роутер, не помню какой марки, но это и не важно, мы сдали его обратно в магазин. А USB модем выбирался проще, по сотовой связи что ловит лучше на даче

Им оказался мегафон.

4G+ (LTE) модем M150-2

Начали все это дело подключать в связку: видеорегистратор – роутер – USB модем. Началось самое печальное, как ни пробовал настроить подключение на роутере, он не подключался к интернету.

Я подумал, что придется отказаться от этой затеи с интернетом. А может дело в прошивке? Осталось рискнуть и поискать свежую прошивку на роутер. И действительно нашлась. Но даже после обновления, интернет никак не хотел работать.

USB модем действительно был из последних моделей. И скорее всего еще не успели выпустить прошивку с поддержкой нового устройства. Печально, но я решил не сдаваться и предложил пробовать другой роутер, хотя было неловко.

Мы сдали тот роутер и я подобрал другой. Который видите ниже.

D-Link DIR-620S

В очередной раз из коробки подключить не удалось. Ищем прошивку. Прошиваем. И наконец нам удается достигнуть цели! С души прям камень упал. Оно работает!

К интернету подключили. На видеорегистраторе добавили учетную запись пользователя. Пришло время настроить приложение на андроид XMEye

Иконка приложения XMEye

Подключение оказалось простым. В видеорегистраторе где информация о системе, есть два QR кода. Один с серийным номером, другой на установку приложения. После добавления в приложение устройства по серийному номеру, запросило логин/пароль. Авторизовавшись под учеткой пользователя мы увидели камеры.

Приложение простое в работе. Есть просмотр камер онлайн. Можно смотреть старые записи. Можно загрузить запись на телефон или сделать снимок. А так же некоторые настройки видеорегистратора, которые доступны с учетной записи админа. Но они не были интересны, т.к. все уже было настроено как надо.

Ну и как же без минусов. Тариф, который устроил, был с лимитным интернетом. Бывало, что кто-нибудь трафик использовал через Wi-Fi и до конца месяца камеры не были доступны.

Вот закончилась встреча. Все рады. Я понял, что надо тщательнее подбирать роутер или USB-модем для совместимости. На крайний случай всегда можно вернуть товар. Заказчик доволен. Отметили это дело и разошлись.

Какую систему выбрать

Существует три основных варианта систем видеонаблюдения. При выборе необходимо учитывать индивидуальные особенности, параметры и технические характеристики каждой из них.

Аналоговая система видеонаблюдения для частного дома

Относится к устаревшим типам, хотя и применяется до сих пор. Камеры и видеорегистратор связываются между собой с помощью кабелей. Это значительно увеличивает сложность монтажных работ и подачу питания к каждой камере. Многие модели аналоговых устройств обладают лишь единственной функцией передачи изображений.

При необходимости добавления видеокамер, к ним потребуется прокладка дополнительных кабелей. Тем не менее, кабельные соединения препятствуют негативному воздействию различных помех, что, в свою очередь, способствует улучшению качества изображений.

Цифровые системы, работающие на основе IP-протокола

Именно эта аппаратура позволяет организовать качественное видеонаблюдение в частном доме своими руками. Здесь используются цифровые приборы, где каждый элемент является отдельной, самостоятельной единицей. Видео и звуковые сигналы передаются через интернет или локальную сеть. Через них же поступают и все управляющие команды, с помощью которых увеличивается изображение, осуществляются повороты камер и т.д.

Все камеры видеонаблюдения обладают собственным IP-адресом, который дает возможность непосредственно связаться с любым из этих устройств. Беспроводная связь через интернет позволяет устанавливать дополнительные устройства видеонаблюдения без каких-либо проблем.

Вся информация поступает на компьютер или ноутбук с установленным на них соответствующим программным обеспечением. Через интернет можно вести удаленное домашнее видеонаблюдение, находясь даже очень далеко от своего дома. Все данные будут приходить на мобильные устройства – смартфоны или планшеты.

На каждую модель IP- видеокамер может быть установлен датчик движения. В этом случае запись ведется только при наличии движущегося объекта, попавшего в зону наблюдения, а на жесткий диск попадает меньший объем информации.

При организации сети видеонаблюдения могут использоваться компоненты оборудования, произведенные разными заводами-изготовителями. Крупные системы предназначены для больших территорий, а более простые сети, включающие в себя несколько камер, применяются в частных домах и других объектах с незначительной площадью. В некоторых моделях видеосигнал может проходить с некоторой задержкой, создавая трудности в управлении аппаратурой.

Основные параметры камер для видеонаблюдения

Перед тем как выбирать конкретные камеры необходимо определить круг задач наблюдения, нужное количество видеокамер и желания относительно их возможностей.

При необходимости контролировать одну зону внутри помещения достаточно выбрать 3G/4G камеру и получить удаленный доступ к наблюдению в любое время.

Камера со встроенным модемом

Если существует необходимость контролировать несколько помещений, периметр участка и часть дороги перед воротами в проводном или беспроводном режиме разнообразие типов и количество камер растет. После определения количества камер для внутреннего и наружного размещения предстоит оценить характеристики конкретных моделей.

Для установки по периметру лучше всего покупать антивандальные камеры. Простые могут разбить хулиганы.

С точки зрения пользователя, основными являются следующие качества:

Аналоговая или цифровая. Картинка аналоговых AHD камер близка по качеству IP, но они дешевле и меньше сбоят, однако цифровые проще адаптируются к интернету

Для наружных приборов важно наличие антивандального корпуса с подогревом, для внутренних — наоборот, без корпуса легче замаскировать. Фокус и угол обзора

Широкоугольные короткофокусные объективы охватывают большую территорию и периметр, идентификация лиц на входе лучше длиннофокусной оптикой с малым углом обзора (до 45 градусов), «вари фокальные» позволяют вручную менять эти параметры, но стоят дорого. Автоматический переход в ночной режим с ИК подсветкой. Отсутствие этой опции в современных камерах редкость. Возможность подключения датчиков движения, звука или задымления для включения оборудования на запись и передачу сообщений о нештатной ситуации. Наличие микрофонов и динамиков или возможность их подключения.

Разнообразие приборов на рынке позволяет ответить на вопрос «как организовать видеонаблюдение на даче через интернет» самостоятельно выбрав укомплектованный набор для видеонаблюдения.

Варианты монтажа

Монтаж системы видеонаблюдения своими руками

Забота о собственной безопасности никогда не бывает излишней. Это касается не только густо населенной городской среды, но и частных и дачных домов, посещение которых не всегда регулярное. Как же обеспечить надежный и бесперебойный контроль за своей собственностью?

Сегодня множество фирм специализируется на комплектации и монтаже самых разных систем безопасности. Стоимость их услуг может не обрадовать бюджетного потребителя. Однако, не смотря на кажущуюся сложность, собрать своими руками недорогую систему наблюдения для дома, дачи или квартиры не так уж и трудно. Конечно большим плюсом будет наличие Интернета, но и локальные сети также вполне себя оправдывают для этих целей. На примере разберем один из вариантов аналоговой бюджетной системы видеонаблюдения для частного дома или дачи. При наличии сети Интернет к ней можно будет обеспечить удаленный доступ.

Для обеспечения полноценного контроля за наружным периметром частного или дачного дома и прилегающей к нему территории возьмем четыре недорогие аналоговые камеры уличного типа. Также, при наличии Интернета, для этих целей вполне подойдут и IP-камеры, которые обойдутся несколько дороже. Коррозионностойкий корпус, защита от дождя и ультрафиолета, а также инфракрасная подсветка для ночного режима съемки в них имеется. Размещают наружные камеры обычно на высоте, не доступной для легкого демонтажа, и особо неприметной для глаз. Подойдут углы фронтонной или карнизной части крыши, наружные откосы мансардных окон и т.д. Кабель для них КВК-П с оболочкой из светостабилизированного полиэтилена также прокладывают по возможности скрытой проводкой. Он универсален и подходит для любых климатических условий.

Для внутреннего помещения будет вполне достаточно двух аналоговых купольных камер. Размещают их обычно на потолке в противоположном углу от зоны охвата камеры, и с соответствующим поворотом объектива. Кабель для соединения камер в единый централизованный комплекс видеонаблюдения внутри дома выбираем соответствующий – КВК-В, с оболочкой из ПВХ.

Протянув коммуникации кабелей к месту размещения видеорегистратора, и соединив их с блоком питания, необходимо обжать соответствующие типы разъемов или коннекторов кабелей. Для КВК кабелей предусмотрены разъемы-штекеры BNC, для UTP витой пары – RJ45. Также необходимо подключить и питание.

При наличии IP-камер в системе видеонаблюдения, чтобы подключить их к видеорегистратору, необходимо будет использовать витую пару. Также для выхода ее в сеть Интернет потребуется USB-модем с Wi–Fi доступом или проводной роутер. Питающие провода для этого не потребуются, поскольку питание подается по самой витой паре через разъем LAN.

Все что остается, это подключить и настроить видеорегистратор, сеть из наших камер и подключить это все к монитору или ЖК-телевизору. Для этого подойдет кабель HDMI или VGA. Питание для них подается через специализированные блоки питания номиналом 12В, 2А, идущие в комплекте с камерами.

Настройка видеорегистратора определит функциональность вашей системы наблюдения, поскольку сборка ее – этой первый этап данной работы. В нашем случае необходимо сделать так, чтобы регистратор «увидел» все камеры даже разных типов и расшифровал их сигнал.

Удобнее всего начать с аналоговых камер, которые проще настроить. Включив монитор, на нем должно высветиться главное меню настройки видеорегистратора. Через общие настройки сети прописываем IP-адрес нашей локальной подсети видеорегистратору и остальному оборудованию – модему, роутеру, IP-камере, если таковая имеется. Вбиваем ID видеорегистратора, и далее указываем комплектацию нашей системы в директиве «CPU-Режим».

Прежде чем подключать IP-камеру к видеорегистратору, ее необходимо должным образом настроить, присвоив ей свой IP-адрес, отличный указанного по умолчанию, поменять пароль доступа, указать пользователя или группу, назначенный порт подключения, канал и протокол. Для этого используются прилагаемое программное обеспечение или применяются настройки вручную.

Подключение IP-камеры к видеорегистратору происходит через директиву «Настройка-CPU-Цифровые каналы – Добавить», также с пропиской всех данных о камере. После того, как видеорегистратор обнаружил весь комплект камер нашей системы видеонаблюдения, можно переходить к более углубленным настройкам системы оповещения с датчиками движения, которые иногда вмонтированы в камеры.

Выбираем систему видеонаблюдения

Существует две категории видеонаблюдения – беспроводные и с прокладкой кабеля. Первый вариант предпочтителен для маскировки и скрытия, но в тоже время и более дорогостоящий. Системы с прокладкой кабеля хотя и более надежные, но скрыть их довольно тяжело, к тому же здесь понадобятся определённые навыки по монтажу. Однако не требуется наличия специализированных знаний, вся работа выполняется за несколько часов усердной работы по монтажу соединительных кабелей.

Видеонаблюдение защитит ваше имущество от злоумышенников

Для того чтобы присматривать за загородным домом или дачным участком, вполне хватит следующего оборудования:

качественный видеорегистратор;
несколько видеокамер;
соединительные линии.

При покупке оборудования особое внимание нужно выделить на выбор хорошего видеорегистратора. Это устройство позволяет подключить к системе несколько видеокамер

Некоторые устройство позволяют задействовать сразу 16 источников съёмки, но стоят они дорого и подойдут не каждому. Следует определиться с наиболее предпочтительным количеством камер, чтобы осмотр прилегающей территории был полноценным, и не оставалось «слепых» зон.

С помощью интернета можно просматривать за собственным домом из любой точки земного шара. Для этого достаточно иметь мобильное устройство, выход в интернет. Можно просматривать в режиме реального времени, что происходит на территории охраняемого объекта с персонального компьютера, что весьма удобно.

Оборудуя дом системой видеонаблюдения необходимо так же подумать о хорошем видеорегистраторе

УСТАНОВКА ВИДЕОНАБЛЮДЕНИЯ В КОТТЕДЖЕ

Для того чтобы система видеонаблюдения коттеджа была максимально эффективной, необходимо тщательно выбрать места установки камер. Использовать большое количество видеокамер для того чтобы полностью перекрыть доступ к строению и контролировать любой уголок внутренних помещений экономически нецелесообразно.

Профессионал обходится минимальным количеством оборудования, устанавливая его в ключевых точках. Для этого нужно сделать поэтажный план дома и пометить места установки с учетом угла обзора каждой конкретной видеокамеры. Должны быть блокированы следующие объекты:

входы в строение (задняя и парадная двери);
окна – особенно выходящие в такие места во дворе, которые не видно с улицы;
лестницы и коридоры.

Существует множество программ, которые могут помочь с планированием установки видеокамер, например, CCTV Design Lens Calculator, Online Project CCTV, IP Video System Design Tool ( CCTV Design Tool ).

Камеры должны быть установлены в местах труднодоступных для злоумышленника. Идеальный вариант это установка скрытой системы видеонаблюдения. Однако, существует целый ряд законодательных ограничений.

Для уличного сегмента системы видеонаблюдения характерно зональное размещение камер. В большинстве случаев они должны контролировать следующие зоны:

периметр участка;
периметр коттеджа;
приоритетные участки прилегающей территории, на которых размещены материальные ценности;
выходы на участок и в дом.

Установка видеокамер должна предусматривать возможность их умышленного повреждения. Рекомендуемая высота установки не менее 2,5-3 м. Также не следует забывать о грозозащите.

Видеорегистратор и GSM модем (при наличии) следует разместить в максимально защищенном или скрытом месте. Желательно чтобы это был топологический центр системы. В этом случае прокладка кабельных сетей, если они используют топологию типа “звезда”, будет оптимальный с точки зрения затрат.

Удаленный доступ к системе видеонаблюдения коттеджа.

Существует несколько способов настройки удаленного доступа к системе видеонаблюдения использующей видеорегистратор. Первый, более сложный, который, к тому же требует дополнительной аппаратуры связи – роутера. Его преимущество в том, что таким образом можно настроить практически любой видеорегистратор.

Самый простой способ организации удаленного видеонаблюдения подразумевает использование Р2Р технологий или облачных сервисов.

Если же вы остановились на первом варианте, то можете посмотреть информацию про организацию видеонаблюдения через интернет и настройку системы видеонаблюдения.

* * *

Комплектация

В магазинах представлены системы, имеющие такие компоненты, как:

видеокамера, которая осуществляет запись черно-белого или цветного видео в высоком разрешении и делает снимки. Заснятые данные отправляются владельцу дачи на смартфон или электронную почту;
модем. Обеспечивает беспроводную передачу сигнала с любого места, где действует покрытие оператора;
датчики движения. Камера может снабжаться ими изначально. Служат для определения передвижения в помещении и на улице, активируют сигнализацию или запись видеокамеры. Когда устройства фиксируют активность в контролируемой зоне, на телефон хозяина приходит оповещение;
сигнализация. Бывает световой и звуковой, призвана отпугнуть злоумышленника.

Моя схема удаленного наблюдения за дачей через телефон

В своем доме я использовал следующие видеокамеры наблюдения:

TP-Link Tapo C200

Прежде всего я установил две поворотные камеры TP-Link Tapo C200 — одну внутри дома, вторую — на открытой террасе под крышей. Да-да, это не ошибка — камера, предназначенная для установки внутри теплой комнаты отлично себя проявила на улице. Ни разу не зависла и не выключилась даже в суровые зимние морозы (-20). Главное для нее — защита от дождя, которую обеспечивала крыша. В остальном никаких вопросов работа на улице не вызвала.

TP-Link Tapo C310

Также для закрытия всего контура вокруг дома я установил две уличных камеры TP-Link Tapo C310 на внешних стенах, которые направил в разные стороны на дачный участок, куда не достает поворотная C200. Чтобы в поле зрения попадала въездная группа, но при этом они не захватывали соседние территории.

Выбираем оборудование

Для точного и безошибочного выбора оборудования и вспомогательных компонентов, необходимо учитывать советы профессионалов. Разберитесь с каждым критерием в отдельности и только тогда приобретайте технические средства.

Расположение камеры

В первую очередь стоит уделять внимание месту, где планируется установка камеры. Если планируете установить камеру на улице, на открытом воздухе, лучше предпочесть модели с пыле- и влагозащищенным корпусом. IP-66 – класс защиты, который должен интересовать покупателя при выборе оборудования для установки на улице

Монтируя средства видеофиксации внутри помещений дачи, подойдет обычная домашняя IP-камера с Wi-Fi

IP-66 – класс защиты, который должен интересовать покупателя при выборе оборудования для установки на улице. Монтируя средства видеофиксации внутри помещений дачи, подойдет обычная домашняя IP-камера с Wi-Fi.

Чувствительность

Светочувствительность матрицы – важная характеристика камеры для съемки видеоматериалов на даче. Также немаловажный фактор – наличие инфракрасного режима. Высокая степень чувствительности дает возможность производить съемку при плохой видимости, плохого освещения. ИК подсветка позволяет контролировать придомовую территорию или вести съемку в помещениях в полной темноте. Некоторые модели камер оснащены функцией перехода видеосъемки из цветного в монохромный режим, благодаря чему удается вести съемку в темноте (меньше шумов при недостаточном уровне освещения возникает в режиме черно-белой съемки).

Обзорность

Если хозяин дачи желает добиться максимальной обзорности придомовой территории и внутренних помещений дома, рекомендуется остановиться на оборудовании с большим углом охвата, а также внушительным фокусным расстоянием. Планируется ведение наблюдения за конкретным объектом удаленно – выбирайте камеры, наделенные значительным фокусным расстоянием. Также рекомендуется остановится на аппаратуре с вариофокальным объективом для настройки необходимого угла обзорности.

Разрешение

От разрешения видеокамеры зависит качество изображения. Благодаря высокому разрешению удается рассматривать детали одежды, лица посторонних людей, незаконно проникающих на территорию дачного участка или внутрь дома. Зачастую современные камеры предусматривают ведение видеосъемки в режимах HD и Full HD. Такие устройства способны выдавать более качественную картинку, чем аналоговые камеры с низким разрешением. Аналоговая аппаратура высокого разрешения может вести съемку высокой четкости, если используется формат AHD.

Видеорегистратор

Чтобы вести видеосъемку и контролировать внутренние помещения удаленно и круглосуточно, понадобится видеорегистратор и жесткий диск, на который будет вестись запись

Выбирая видеорегистратор, стоит удалить внимание количеству каналов устройства, поскольку от этой характеристики будет зависеть, какое количество камер можно будет подключить к системе

К примеру, для того, чтобы организовать видео охрану и наладить удаленный надзор за дачей, достаточно будет приобрести четырехканальный видеорегистратор и жесткий диск на 1 Тб. Для обеспечения бесперебойного наблюдения за объектом загородной недвижимости понадобится побеспокоиться о возможности запитать жесткий диск от сети посредством отдельного блока питания.

Кабель

Организация удаленной сигнализации, в составе которой используются аналоговые камеры, предусматривает применение коаксиального кабеля. По причине использования коаксиальной оплетки кабель способен обеспечить незначительные потери сигнала, к тому же защитить картинку от помех. Как и цифровые, аналоговые видеокамеры для удаленного надзора подключаются по сетевому UTP кабелю. С этой целью используются приемо-передатчики video balloon. Чтобы подключить цифровые IP камеры, понадобится воспользоваться UTP кабелями, именуемыми в народе витой парой. С их помощью удается осуществлять передачу сигнала, питать устройства электроэнергией.

Куда поставить камеры

Первое желание любого домовладельца – поставить максимальное количество камер и охватить всю территорию. Такая система требует больших финансовых вложений (стоимость самого оборудования и его обслуживания, покупка вместительных жестких дисков), а при наличии медленного интернета попросту не сможет передавать сигнал. Практика показывает, что для дачи достаточно 4-8 камер, установленных в правильных местах:

центральный и черный вход (если есть);
кухня/столовая или место хранения запасов на зиму;
котельная или бойлерная (если есть);
парковка за забором;
примыкающая к лесу либо незаселенному соседнему участку территория;
окна на первом этаже;
гараж, баня, другие бытовые постройки.

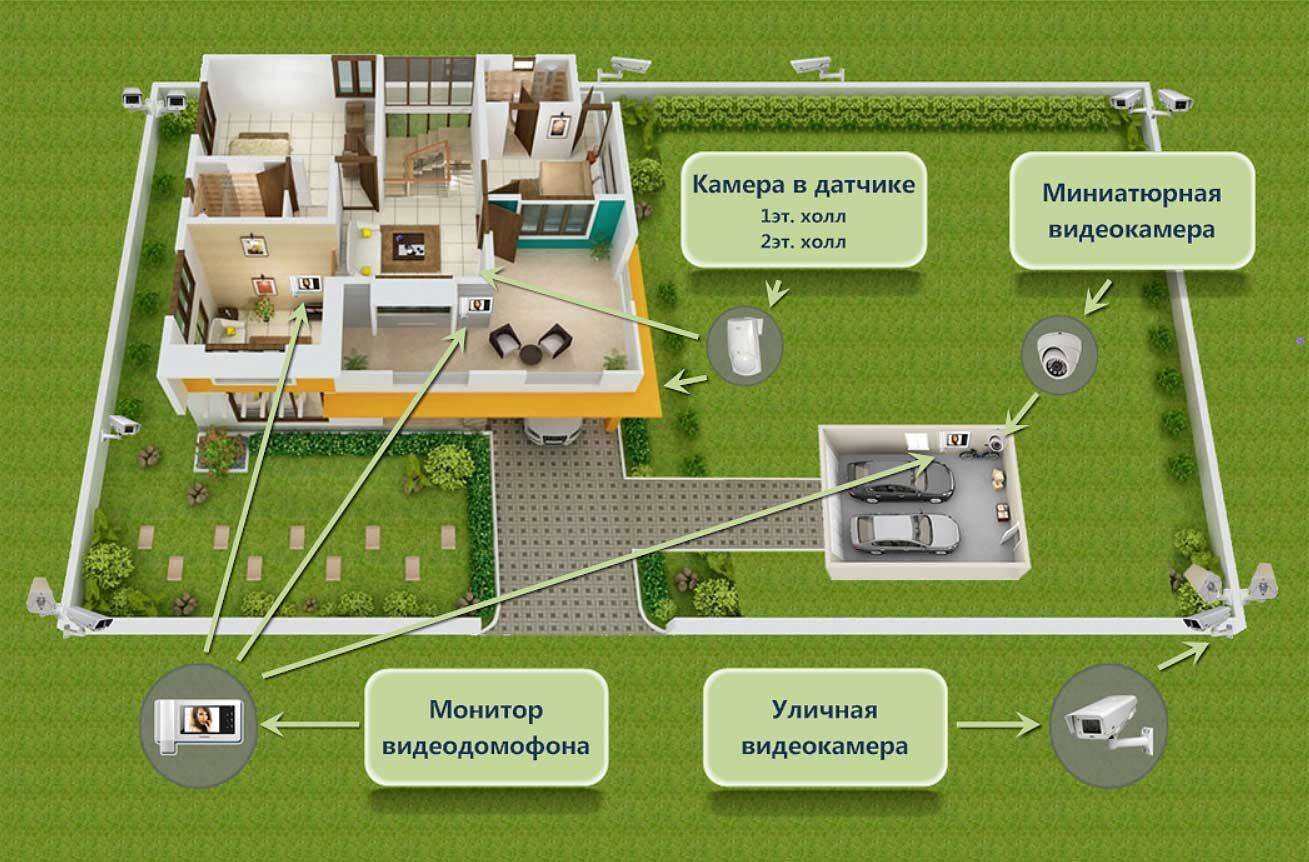

Примерная схема установки видеокамер на даче

Важно! Если вы будете монтировать камеры за периметром своего участка (например, на столбе возле калитки), по закону вы должны повесить табличку с надписью «Ведется видеонаблюдение» (входит в комплект). На собственной территории это делать не обязательно, однако наличие подобной информации может отпугнуть потенциальных злоумышленников

Усиление сигнала

Стандартный модем функционирует на частотах до 2100 МГц. Чтобы 3G-видеонаблюдение было постоянным, а данные с него мгновенно передавались вам на телефон или компьютер, требуется собрать «антенну Харченко». Вам пригодятся:

широкая проводка для антенн длиной 6 м (цвет – белый);
соединитель для проводки;
участок проволоки из меди толщиной 1-4 мм;
пластиковая крышка от пены для бритья;
паяльник, канифоль, а также припой;
отрезок фанеры величиной 120*134 мм;
фольга или плата, которая с одной стороны имеет медное покрытие.

Усилитель сигнала для загородного дома своими руками делается следующим образом:

фрагмент проволоки сгибается в 2 квадрата, сторона каждого составляет 53 мм. Их концы спаиваются воедино. Для получения неразъемной конструкции припой наносится на углы с противоположной стороны;
провод будущей антенны зачищается, на него надевается коннектор. Сердцевина должна виднеться из коннектора на 1 см;
сбоку к соединителю (коннектору) припаивается отрезок сердцевины проводки;
2 штыря, которые отходят от соединителя, припаиваются к двум квадратам;
сооружается рефлектор для хорошего приема данных. Для этого берется фанера и оборачивается фольгой. Посередине делается отверстие под проводку;
антенный каркас располагается над рефлектором (высота – 35 мм). Для его фиксации на этой высоте подойдет колпачок от средства для бритья. При необходимости в нем вырезаются пазы;
сзади провода с квадратами подставляется рефлектор.

Понимание системы

На сегодняшний день существует две технологии видеонаблюдения: Аналоговое и IP.

Аналоговое наблюдение обязательно должно включать в себя:

Камеры. (Предпочтительней AHD или HD-TVI)
Видеорегистратор или плата захвата.
(Обязательный компонент аналоговой системы, так как оцифровка изображения происходит именно на нем. Видеорегистратор в аналоговой системе отвечает за все: Подключение к интернету, запись и воспроизведение архива.) Как выбрать видеорегистратор читайте здесь.
Жесткий диск
, если планируется вести запись.
Кабельный материал.
Коаксиальный кабель или витая пара.
Соединительные разъемы.
Для коаксиального кабеля BNC коннекторы, для витой пары пассивные передатчики. Активные усилители применяются на больших дистанциях от 400 метров. Для запитки камер применяется «штекер питания ПАПА».
Источник питания 12 вольт.
Источники делятся на отключаемые и автономные. Во вторых устанавливается аккумулятор, в случае отключения света система работает за счет его.
Роутер.
Если планируется вести удаленное видеонаблюдение , или если необходима работа внутри локальной сети.

Схема установки аналоговой системы видеонаблюдения

Состав ip видеонаблюдения:

IP камера.
Является самостоятельным устройством, передает сигнал в оцифрованном виде проводным или беспроводным способом. IP камера не нуждается в видеорегистраторе, может записывать запись локально на компьютер или на карту памяти, в зависимости от модели. ( настройки задаются либо через web интерфейс устройства или через CMS, VMS программы) IP видеокамера самостоятельно настраивается для работы через интернет.

Видеорегистратор.
Не является обязательным устройством, но его применение облегчает работу с видео архивом. Видеорегистратор надежное устройство способное работать 24 часа7 дней в неделю без отключения.

Жесткий диск.
Если необходимо вести записи через видеорегистратор.

Кабель.
Только витая пара.

Соединительные разъемы.
Коннектор RJ 45 для подачи сигнала, питание через «штекер питания ПАПА». Существует возможность подачи сигнала и питания по технологии POE через 4-х парную витую пару, используя лишь RJ 45.( Необходима поддержка работы камеры по технологии POE и установка POE коммутатора)

Источник питания 12 вольт или POE свич
. Запитать ip камеры можно от традиционного автономного или отключаемого блока питания 12 вольт или по POE.

Роутер или коммутатор.
Обязательное устройство для коммутации ip камеры с локальной сетью.

Подключение IP камеры к видеорегистратору без POE.

Подключение ip камеры к роутеру без видеорегистратора

Комплектация оборудования

Оборудование для системы видеонаблюдения частного дома

Перед обустройством системы потребуется закупить все необходимое оборудование. Можно приобрести готовый комплект из приборов видеонаблюдения или собирать его из отдельных модулей. В первом случае он уже содержит все необходимые компоненты. Отличие одного варианта комплектации от другого проявляется в количестве и технических характеристиках образцов оборудования, в его производителе и в наличии дополнительных опций.

Покупать готовый к установке комплект аппаратуры имеет смысл, когда его полностью хватает для решения поставленных задач. Они включают следующие позиции:

две или четыре обзорные камеры наблюдения;
видеорегистратор;
блоки питания и соединительные кабели.

В зависимости от выбранной модели в комплект входят и другие составляющие.
