Верстак: правила конструирования, изготовление для разного рода столярных и слесарных работ

Материалы и оборудование для монтажа верстака

Стол должен обладать такими свойствами:

• прочность;
• устойчивость опорной рамы;
• надёжность.

Обязательное условие правильной и безопасной эксплуатации слесарного верстака — хорошее освещение. Для него в первую очередь нужны розетки, которые разместятся вблизи рабочего места. Лампу делают стационарной, подвешивая на стену или закрепляя на самом верстаке. Второй вариант практичнее, поскольку избавляет от лишних сложностей при переносе стола.

Расходные материалы и инструмент для сборки верстака слесарного:

• 2-миллиметровый лист стали для столешницы;
• обрезная доска (толщина — 50 мм, желательная ширина — 250 мм);
• труба диаметром 40-50 мм или уголок толщиной 4 мм для основы и ножек;
• болгарка;
• сварочный агрегат;
• электродрель;

• гайки и винты;
• напильник и молоток;
• краски с кистью.

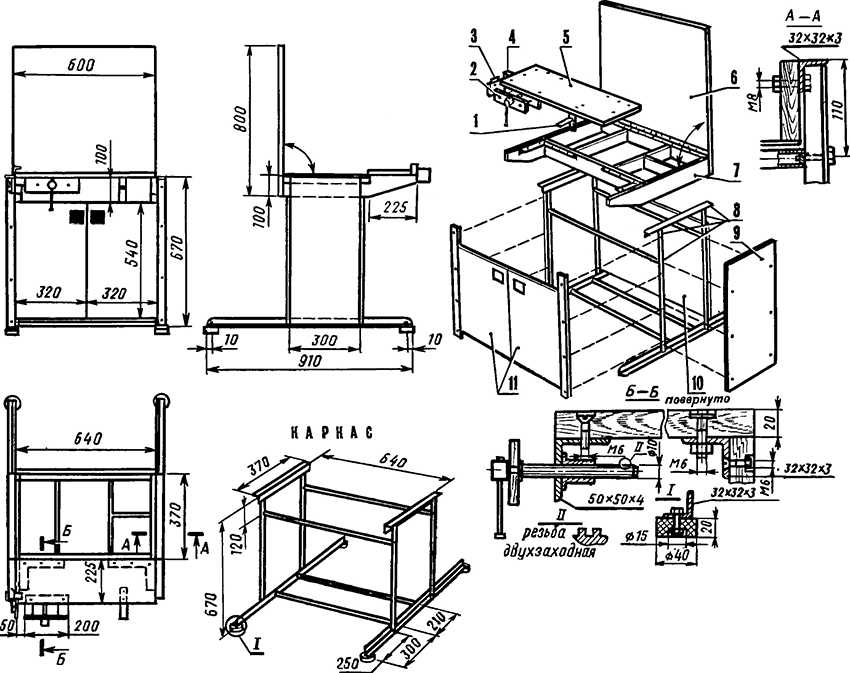

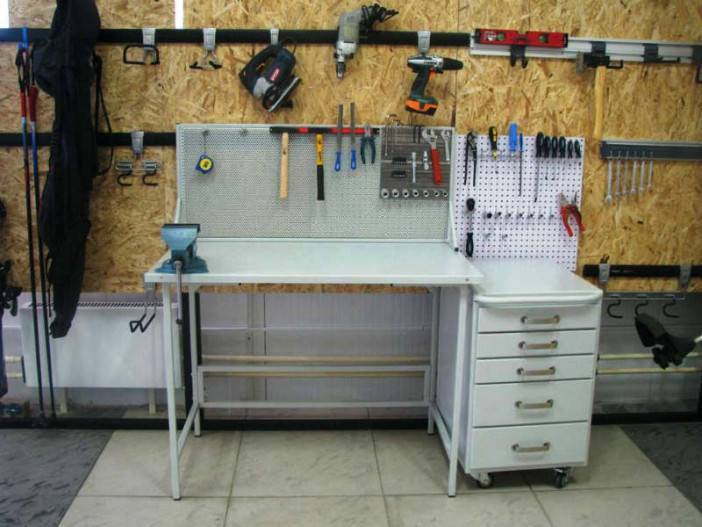

Устройство слесарного верстака — это жесткая металлическая основа (выполненная из уголков либо квадратной трубы). Чтобы оформить столешницу, лучше использовать 50-миллиметровый брус. Сверху на него набивается стальная пластина толщиной до 6 мм. Для скрепления всех металлических деталей воспользуйтесь сваркой, но можно также вкрутить болты.

Используемый материал

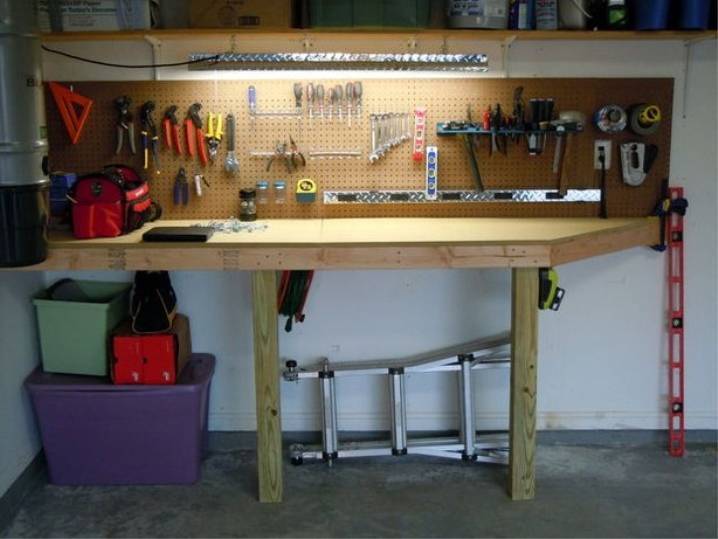

Чтобы сделать верстак в гараж своими руками используются два материала: дерево и металл. Разница между этими конструкциями будет заключаться в надежности и устойчивости к различным силовым и механическим воздействиям. В этом отношении верстак из металла будет значительно выигрывать у деревянного. Существуют и другие моменты, о которых следует упомянуть:

Металлическую конструкцию сложно сделать своими руками, потому что потребуется проведение сварочных работ
, а также необходимо иметь навыки работы с металлом. Обрабатывать железную заготовку также довольно нелегко. Поэтому, чтобы изготовить рабочий стол такого типа своими руками, понадобится специальное оборудование и специфические знания.
Совсем другое дело – дерево. Чтобы сделать для гаража деревянный верстак своими руками, необходим будет только стандартный набор домашнего инструмента
– болгарка, отвертка, электрический лобзик, молоток и т. д

Можно даже воспользоваться только ручной ножовкой, но работа в этом случае немного усложнится.
Если взять во внимание эксплуатационные и технические аспекты рабочего стола, изготовленного из того или иного материала, то здесь необходимо выделить большой вес металлического изделия и довольно небольшую прочность деревянного верстака. Идеальным вариантом было бы совмещение двух этих материалов в одном изделии, например, верстак сделать из древесины, а его столешницу накрыть тонким слоем железа

В этом случае даже использование тисков и других подобных приспособлений не сможет причинить ему вреда.

Таким образом, комбинирование материалов является идеальным решением для изготовления верстака
в гараж своими руками. Однако, если рабочий стол будет использоваться не слишком часто, а время от времени, то лучше всего обойтись полностью деревянной конструкцией.

Подготовительные работы

Прежде чем приступить к изготовлению верстака для гаража своими руками, следует определиться с тем, какие размеры и конфигурацию будет иметь будущая конструкция.

При оборудовании гаража своими руками очень важно правильно выбрать место
, где будет установлен верстак. Лучшим вариантом будет считаться часть гаража, где имеется хорошее освещение и оборудованы электрические розетки

Необходимо учитывать и такой момент, как направление естественного освещения. Свет должен падать с левой стороны или прямо. В этом случае рабочая поверхность будет всегда освещена.

Длина столешницы должна быть такой, чтобы на ней с легкостью размещались инструменты и крупные детали, которые требуются для работы. Ширина ее не должна быть больше 50 – 60 см. Это позволяет дотягиваться без труда до противоположного края. Одна сторона может быть оборудована для работы с электрическим режущим инструментом: циркулярной пилой, лобзиком и т. п. С этой целью закрепляют дощечку таким образом, чтобы она выступала за край верстака на 200 – 300 мм.

Также перед тем как сделать верстак в гараже своими руками, необходимо уточнить еще один параметр – его высоту. От того, насколько правильно она будет определена, зависит удобство осуществления работ. Чтобы определить высоту, необходимо встать прямо, согнуть в локтях руки и мысленно облокотиться
на воображаемый стол. Расстояние между полом и согнутыми руками будет являться идеальной высотой для будущей конструкции.

Необходимые инструменты и материалы

Чтобы сделать верстак в гараж, потребуются следующие инструменты:

• болгарка, имеющей шлифовальный диск и круг для резки металла;
• уровень;
• шуруповерт;
• дрель;
• сварочный аппарат и электроды;
• рулетка;
• электролобзик для раскроя фанеры.

Материалы:

• уголок толщиной 4 мм;
• стальная полоса толщиной 4 мм;
• стальной лист, необходимый для изготовления держателей для ящиков толщиной 2 мм;
• фанера для изготовления задних, боковых стенок стола и ящиков толщиной 15 мм;
• шурупы;
• анкерные болты;
• труба квадратная толщиной 2 мм;
• стальной лист, который будет использоваться для столешницы, толщиной 2 мм;
• деревянные доски для столешницы толщиной 50 мм;
• направляющие для ящиков стола;
• саморезы по металлу;
• краска по металлу и дереву.

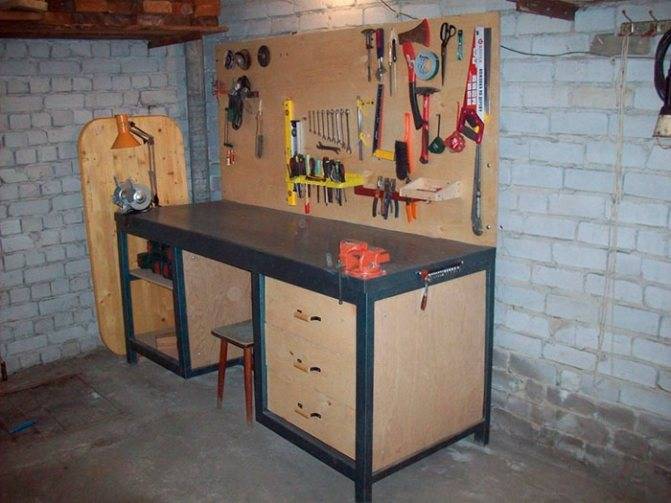

Конструкция, изготовленная из этих материалов, будет надежной и очень прочной. Доски будут использоваться для ниш и полок, а стальные полосы понадобятся, чтобы создать бортики на поверхности стола.

Что предусмотреть:

•  Защитные бортики (с боков).  Тогда не придется разыскивать по всему полу гаечки и винтики, чем нередко многие из нас периодически и занимаются. Целесообразно по одной из боковых сторон бортик сделать меньшей длины, а столешницу смонтировать так, чтобы она выходила с этого края за пределы рамы верстака. Очень удобно, когда приходится что-то отпиливать или обрезать.
•  Заднюю панель.  Автор сделал именно так. Для нее взял лист толстого гетинакса, на котором разместил все необходимые органы управления для включения/выключения линии (автомат), приборов подсветки (выключатели). Там же – розетки для присоединения эл/инструмента (эл/дрель, УШМ и так далее).

На заметкуПри монтаже на верстаке эл/точила (сверлильного станка или иного оборудования) необходимо предусмотреть возможность его аварийной остановки с помощью педали. Порядок составления такой схемы – тема иная, но указать на это автор считает нужным.

Заготовить материалы

Ассортимент небольшой:

• Труба или уголок – для ножек верстака. По поводу последнего нужно отметить, что брать менее 45 мм вряд ли стоит. Со временем такие ножки, равно как и рама, деформируются.
• Листовое железо – на столешницу. Учитывая ударные нагрузки, которые испытывает при слесарных работах эта часть конструкции, менее 4 мм брать нецелесообразно.
• Швеллер или уголок – для рамы.
• Многослойная фанера, ДСП, ОСВ или что-то подобное – для полок. Хотя некоторые можно сделать и металлическими. Как правило, они располагаются внизу и предназначаются для хранения массивных деталей или заготовок.

Рекомендации по изготовлению верстака

• К низу всех ножек следует приварить «пятаки».
• Сборка слесарного стола может вестись как сваркой, так и с помощью болтовых соединений. И у того, и другого способа есть как преимущества, так и минусы. Но из личного опыта автор рекомендует все-таки использовать сварочный аппарат. Во-первых, конструкция верстака получится намного надежнее. Во-вторых, мастер избавит себя от «удовольствия» долго и нудно сверлить толстый металл и постоянно заниматься заточкой сверл.
• Даже при изготовлении двухтумбового стола целесообразно смонтировать подверстачье. Трактовка этого термина встречается разная. Автор подразумевает цельную металлическую полку, которая располагается в нижней части верстака, под столешницей, и служит не только для помещения на ней тяжелых предметов, но и для обеспечения большей устойчивости конструкции.

Давать какие-либо дополнительные рекомендации по порядку изготовлению верстака автор считает излишним. Объяснять мастеровитому человеку, как убирать окалину, стачивать углы, обрабатывать сварной шов и подобные элементарные вещи – только зря тратить время. Если понятен общий алгоритм действий, то собрать слесарный верстак своими руками – не проблема.

Виды и конструктивное исполнение

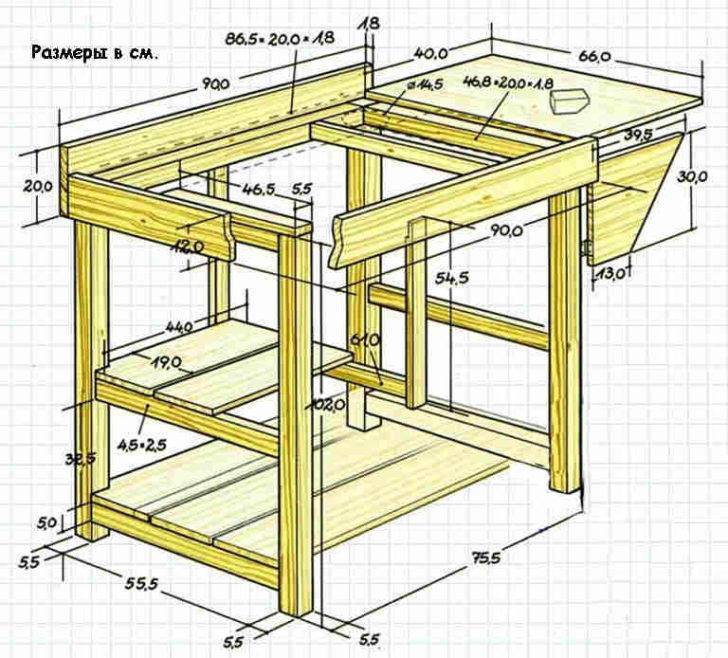

Все самодельные рабочие столы для столярных работ можно разделить на три вида:

1. Мобильные верстаки имеют вес до 30 кг, габариты менее 1 м по длине и до 70 см по ширине, оснащаются одними тисками и изготавливаются частично из металлических элементов. Подобные станки предназначаются для работы с небольшими, лёгкими заготовками или мелкого ремонта деревянных изделий. Мобильный рабочий стол является отличным вариантом при недостатке места и может быть установлен в любом помещении на даче или на балконе. Нередко мобильные верстаки имеют раскладную конструкцию.

2. Стационарный столярный верстак изготавливается с привязкой к определённому месту и не предназначен для перемещения в процессе эксплуатации. Оборудование этого типа позволяет обрабатывать детали любого размера и веса.

3. Станок составного типа — наиболее сложный в изготовлении. Тем не менее, эта конструкция в силу своей вариативности является самым практичным и функциональным сооружением. При необходимости отдельные части верстака можно легко заменить, поскольку элементы рабочего стола соединяются между собой болтовыми соединениями.

Процесс сборки столярного верстака

Изготовление деревянных деталей

Стол верстак своими руками из дерева в процессе сборки требует особого внимания выполнению углов. Даже незначительный перекос, нарушение уровня, приведет к искривлению конструкции. В ходе работ потребуется регулярно измерять ровность соединений конструкции.

Изготовление деталей

Разметку и изготовление деталей верстака следует производить по намеченным чертежным расчетам. Образцы подлежат тщательной отделке и шлифовке. Рекомендуется подобрать специальный состав для обработки древесины, усилив устойчивость материала к разрушению, воздействию влаги и поражений плесенью, грибком.

Важно не игнорировать процесс просушки деталей. Данный этап нельзя ускорить искусственно, применяя нагрев

В результате может возникнуть деформация поверхностей. Испарение влаги должен происходить естественно, на фоне хорошей вентиляции и ровных температурных показателей в помещении.

Сборка основания верстака

Верстак своими руками собирается с основания – несущей рамы из брусьев. Достичь необходимой прочности и надежности конструкции поможет вариант сборки «шип-паз». Детали соединения дополнительно обрабатываются клеевым составом. Крепеж из саморезов и элементов усиления выгодно дополнит монтаж основания.

Посадка деталей основания на клей целесообразна в закрытых условиях гаража, или мастерской. В случае, если планируется использовать стол в неотапливаемых помещениях, или на улице, клеевую фиксацию не используют, ведь при необходимости замены детали стола, раму потребуется собирать заново.

Массивные конструкции можно усилить при помощи диагональных, или горизонтальных перемычек. Упущения в дополнительной жесткости изделия на этапе проектирования, доступно доработать в процессе сборки.

Формирование столешницы

Качественная поверхность рабочего стола должна учитывать необходимость замены. Столешница наиболее подвержена интенсивному воздействию при выполнении слесарных, или столярных работ. Мобильность демонтажа элементов следует продумать заранее, фиксируя столешницу при помощи специальных металлических уголков.

Ширина плоскости должна превышать размер основания, что позволит выполнять крепление дополнительного съемного оборудования. Отсутствие кромки сделает столешницу неудобной и ограничит функциональность поверхности.

Процесс сборки включает укладку досок лицевой стороной к низу

Важно производить работы на ровной поверхности. Далее перпендикулярно основе выполняется крепеж элементов брусками

Монтаж деревянных деталей столешницы следует производить, обеспечивая максимальную плотность, избегая образования зазоров. На заключительном этапе лицевую сторону столешницы шлифуют и обрабатывают пропиточными пастами.

Дополнительное оснащение верстака

Выяснив, как сделать верстак из дерева своими руками, следует продумать необходимые детали оснащения рабочего стола. Монтаж дополнительного оборудования производится в зависимости от выбранной модификации конструкции.

Крепление тисков потребует предварительной подготовки углубления. Верхняя часть тисков (губы) должны располагаться на одном уровне с поверхностью столешницы. Оборудование для фиксации образцов для работы, требует выполнения прочного крепления. Целесообразно применение болтов и гаек, позволяя при необходимости демонтировать устройство. Расположение тисков рекомендуется производить, отступив от угла столешницы, во избежание срыва оборудования.

Предусмотрительное оснащение верстака упорами позволит удобно фиксировать детали при работе. Прямоугольные углубления требуют создания специальных отверстий, которые выпиливаются лобзиком. Установка слесарного инструмента под столярные работы повысит функциональность стола. Стационарный электроинструмент крепится при помощи саморезов.

Ознакомившись с основами комплектации, сборки верстака своими руками, становится возможным разработать и воплотить интересные идеи. Модифицируя и оснащая конструкцию, исходя из индивидуальных предпочтений, можно создать оптимальный вариант рабочей зоны.

Назначение верстаков в мастерской

Различают столярные и слесарные верстаки, которые можно построить своими руками. Они могут быть предназначены для следующих видов работ:

1. Резка и обработка древесины, ДСП, фанеры.
2. Шлифовка поверхностей.
3. Столярные работы с инструментарием.
4. Ремонтные работы для починки бытовых приборов, аксессуаров, старой мебели, автомобиля. Для обтачивания и доработки мелких деталей используются тиски на столешнице.

Также качественно выполненный своими руками столярный верстак может использоваться для работы с химическими составами, агрессивными декорирующими растворами (лаки, краски, морилка).

Особенности

Обустройство вентиляции в погребе в гараже. тонкости процесса

Верстак из дерева, не имеющий стальной столешницы, подойдёт для всех видов работ, где исключено возникновение ударно-вибрационной нагрузки большой интенсивности с моментами силы более 200-300 кг. Сварочные работы на деревянном верстаке выполнять запрещено – расплавленная электродугой сталь может стать причиной возгорания дерева. Варите в специально отведённом месте – где бетонный участок пола и присутствуют другие металлические опоры. Если пайка сопровождается частым стеканием расплавленного олова, свинца и алюминия, то во избежание порчи используют металлический лист.

Как и все верстаки, полностью деревянный выполняется в виде стационарного (неперемещаемого), трансформера, откидного или откатного стола. Мобильные версии столярного или слесарного верстака обладают гораздо меньшим количеством ящиков – от одного до нескольких, чем их неперемещаемый «собрат». Складные и откатные верстаки часто изготавливают размером 100х100 см (по габаритам столешницы). Однако хороший, полноразмерный стол чаще всего собирается по габаритам 200×100 – в идеале, на нём можно не только работать, но и спать, вытянувшись во весь рост.

Верстак своими руками видео:

Видите неточности, неполную или неверную информацию? Знаете, как сделать статью лучше?

Хотите предложить для публикации фотографии по теме?

Домашние мастера, отпиливающие деревянные заготовки на табуретке – рано или поздно приходят к необходимости изготовить собственный верстак для столярных работ. При выполнении несложных задач – можно обойтись универсальным рабочим столом и парой тройкой хороших струбцин.

Если же вы серьезно занимаетесь столярным делом, необходимо соответствующее оборудование

При этом неважно, выполняете вы изделия на заказ, или делаете что-то для дома. Самодельный столярный верстак позволит выполнить любое изделие на высоком техническом уровне, и сэкономит вам массу времени

ВАЖНО! Обсуждая этот вопрос, подразумевается наличие у вас свободного пространства для работ. В идеале – отдельное помещение в виде мастерской

В крайнем случае – качественный навес во дворе.

Если вы собираетесь столярничать в квартире, или на просторной лоджии – единственный выход, приобрести складной металлический верстак. Разумеется, обрабатывать габаритные деревянные заготовки на нем не получится, но качество работ и удобство возрастут на порядок.

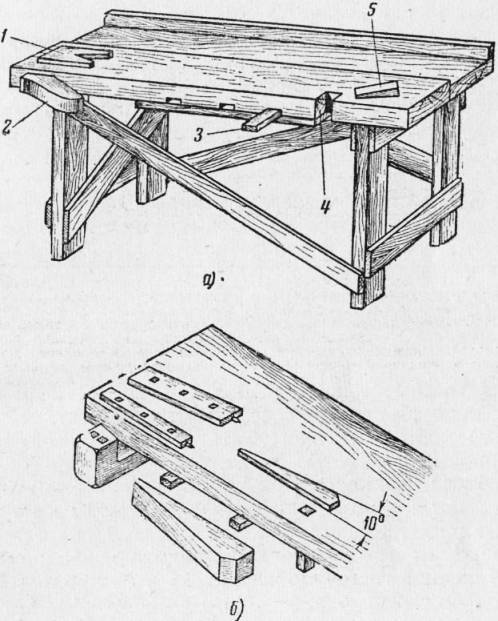

Главная задача такого приспособления – надежно зафиксировать заготовку любой формы на ровной столешнице. Вместо столярных тисков используется система раздвижных половинок рабочей плоскости.

Фиксация изделия производится при помощи переставных упоров. Для их установки в столе имеются отверстия. Продуманная конструкция позволяет закрепить даже круглую заготовку.

Наличие продольного паза в столешнице (к тому же с регулируемой шириной), позволяют распиливать плоские изделия, не опираясь на край, что требует присутствия помощника, придерживающего свободную сторону. Распил можно вести посередине, при помощи электрического лобзика, контролируя обе половинки заготовки.

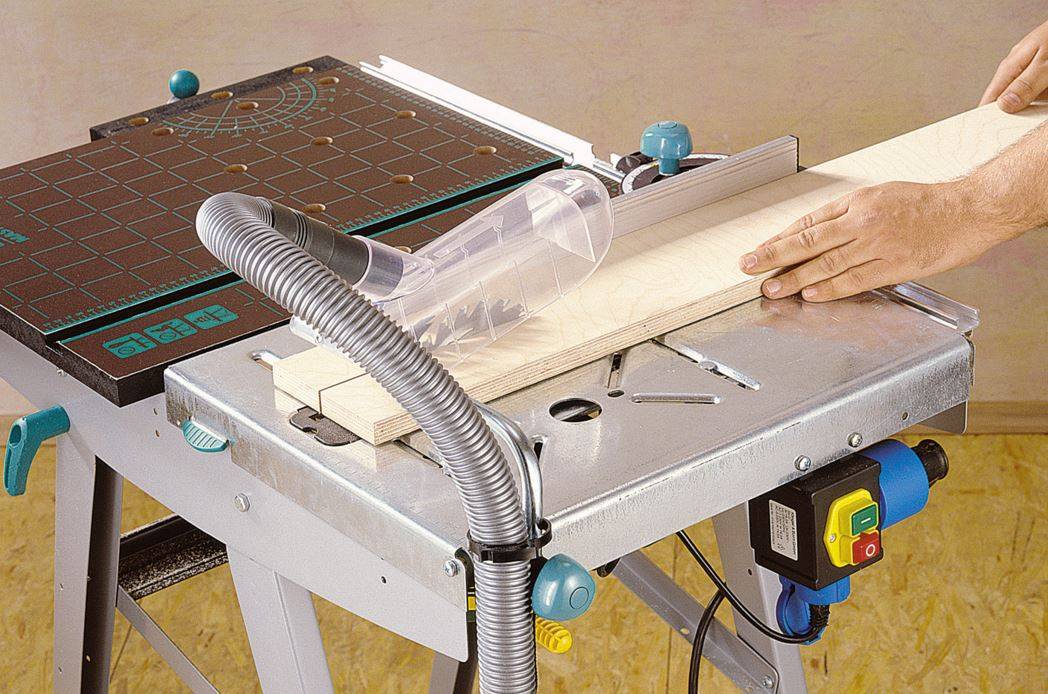

Такие столы могут быть дополнены электрическим рубанком, циркулярной пилой или фрезерным станком, что расширяет возможности.

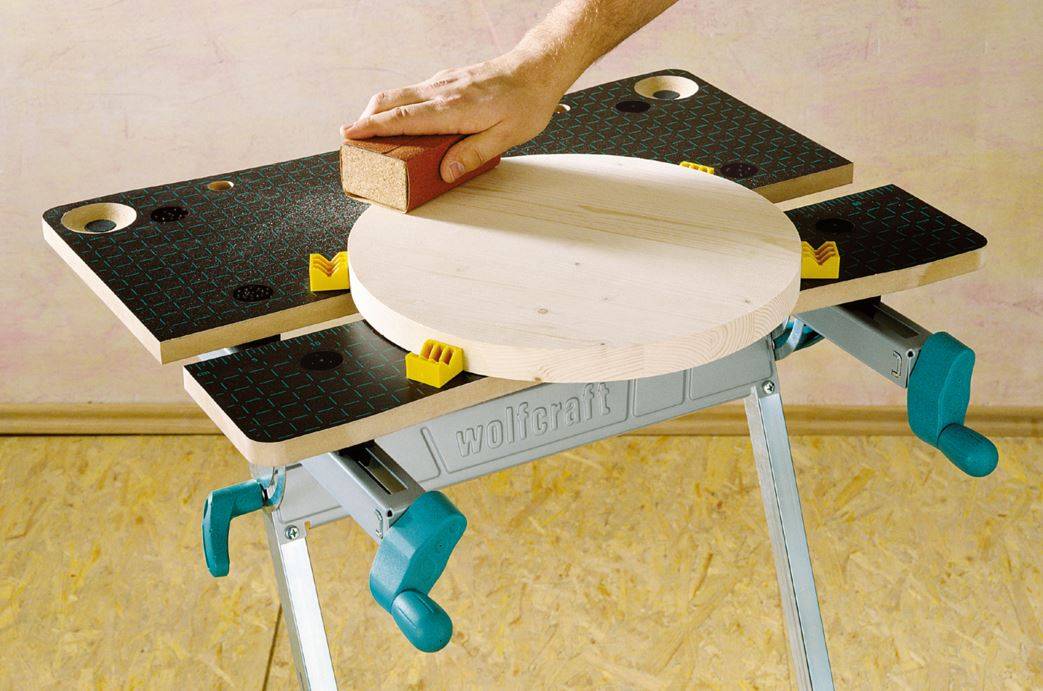

Аналогичный складной верстак можно сделать из дерева. Правда устойчивость будет не такой, как у стационарного изделия.

И все же полноценные столярные работы на таких приспособлениях выполнять нельзя. Во-первых, квартира не слишком для этого приспособлена. Во-вторых, размеры складных верстаков ограничивают габариты обрабатываемых изделий.

Поэтому, большинство мастеров, ответственно подходящих к своей работе – предпочтут магазинному универсальному столику самодельный столярный верстак полноценных размеров.

К тому же, готовый станок не предусматривает индивидуальные особенности мастера:

• Рост, длина рук;
• Является мастер левшой или правшой;
• Предпочтения в обрабатываемых изделиях – столешница может быть квадратной или прямоугольной;
• Особенности помещения или площадки использования верстака.

Изготовление верстака из фанеры

Для изготовления такого самодельного верстака, потребуется:

• правило, длиной 2 м;
• электропила в виде диска;
• зубчатый шпатель 2х2 мм;
• клей «Момент», предназначенный для склеивания фанеры;
• фанерная полоска 1,22х0,3 м;
• лист фанеры, толщиной 1,8 см.
• струбцины.

Инструменты для изготовления верстака

Данный верстак будет представлять собой конструкцию, изготовленную из нескольких фанерных листов.

Размеры столешницы должны составлять 1,5х0,6 м, а толщина крышки достигать 7,2 см.

Фанера относится к довольно дорогим стройматериалам, поэтому один фанерный лист может обойтись примерно в 1 тысячу рублей без учета доставки.

В целях экономии можно использовать только один лист фанеры.

В первую очередь необходимо сделать заготовки для столешницы рабочего стола. Для этого один лист фанеры нужно разделить на несколько равных частей, размерами 1,52х0,61 м.

Затем, проверив плоскость листов, потребуется сложить их друг к другу таким образом, чтобы выпуклой стороной они были внутрь.

После этого части необходимо склеить между собой. Клей наносится обычной кистью на одну поверхность какой-либо фанеры быстро, за считанные минуты.

Это довольно сложный процесс.

Вместо клея «Момент» можно использовать ПВА, предназначенный для мебели. Клей обязательно должен быть высокого качества.

Верстак из фанеры

А также необходимо заранее позаботиться о том, чтобы под рукой были струбцины и доски, которыми можно будет прижать склеивающиеся части фанеры.

При затягивании струбцин нужно держать плоскость фанерных листов под контролем. В этом поможет такой инструмент, как правило. Столешницу верстака не получится зажать струбцинами, поэтому ее можно не нагружать дополнительно.

Несколько листов фанеры лучше склеивать между собой на гладкой поверхности. После нанесения клея, склеенные части придавливают сверху тяжелым грузилом.

В доме может и не найтись ровная поверхность для изготовления данной конструкции, однако струбцин будет вполне достаточно, чтобы придавленные грузом листы, крепко склеились.

Необходимо дождаться, когда просохнет клей, убрать струбцины и перейти к следующему шагу.

Рабочая поверхность верстака должна иметь размер 1,5х0,6 м.

Важно, чтобы самодельный верстак обладал правильной геометрической формой

План сборки верстака простой конструкции

Для этого можно ориентироваться по уголку фанеры. Из фанерных полосок, шириной около 15 см, нужно изготовить периметр для верстака. Получившиеся полоски распределяют по периметру столешницы.

Опоры рабочего стола изготавливаются из бруса размером 4х6 см.

Ножки верстака создают подобие нескольких склеенных деталей и одного брусочка.

Высота конструкции должна быть пропорциональна росту мастера, чтобы за верстаком было комфортно работать.

При помощи клея производится сборка ножек.

Самодельный верстак будет устойчивым, если при его сооружении точно соблюдались замеры.

Ножки приспособления прикрепляются к столешнице верстака посредством саморезов, размеры, которых должны составлять 8х120 мм.

На крышке рабочего стола потребуется просверлить углубления для фиксации различных изделий при обработке.

План сборки верстака с полками для хранения

Таким образом, изготовление самодельного верстака проходит в следующие этапы:

• Склеивание нескольких фанерных листов размером 1,52х0,61 м.
• Для эффективности, склеивающиеся части фанеры, необходимо придавливать сверху грузом.
• Можно использовать как столярный клей «Момент», так и ПВХ, но высокого качества.
• Для придания верстаку правильной геометрии необходимо взять в качестве ориентира небольшие фанерные пластины размером 15 см. Они распределяются по периметру крышки рабочего стола.
• Ножки верстака представляют собой некую склеенную конструкцию, состоящую из нескольких деталей и одного брусочка. Они прикрепляются к крышке приспособления при помощи саморезов (8х120 мм).
• Просверлить на столешнице верстака углубления, которые в дальнейшем понадобятся для фиксации заготовок во время обработки.
• Соорудить под крышкой верстака ящички, полочки или шкафчики, в которых будет храниться оборудование.

Существует множество разновидностей верстаков для дома. Каждый тип конструкции обладает определенными характеристиками и особенностями.

Для защиты приспособления от различных повреждений во время рабочего процесса, крышку верстака обивают специальным материалом. При необходимости рабочее место оснащают тисками.

Деревянные тиски для верстака

Приспособление заметно облегчает рабочий процесс, делает его удобным и комфортным.

Сделать верстак своими руками довольно просто. Нужно лишь следовать инструкции и понимать, для каких целей он изготавливается.

Выбор материала

Определившись с местом для верстака и нарисовав чертеж, логично встает вопрос выбора материалов для изделия. Многое тут будет зависеть от того, что вам доступнее – металл или дерево. Как основание можно использовать деревянный брус или доску 40 мм, а можно сделать станину из металлического уголка, из профильной трубы либо из алюминиевого профиля. Для столешницы можно использовать ДСП, МДФ, но также можно соорудить ее и из подручных материалов, например, из тех же поддонов или паллет.

Работы с металлом зачастую предполагают обработку маслами или другими химическими жидкостями, которые хорошо впитываются в дерево, поэтому для предотвращения пропитки столешницы и возможного возгорания вам необходимо оборудовать слесарный уголок. Фанера или перфорированная металлическая полоса отлично подойдут для фартука. Также нам понадобятся саморезы, шурупы, шпильки, клей и другие мелкие расходные материалы.

Основание

Основание конструкции при стационарном размещении лучше всего делать из деревянного бруса размером не меньше чем 150*50, так верстак спокойно выдержит нагрузку в статике до 200 кг/см и в динамике до 750 кг/см. Помимо прочего, дерево пластичнее металла и отлично погашает вибрацию. Конечно, такие ножки должны быть сделаны из сухой древесины твердых или хвойных пород и обработаны пропиткой.

Если деревянное основание вы по каким-либо причинам делать не хотите, то можно сварить его из металла. В этом есть свои плюсы и минусы, например, можно сделать регулируемые опоры – это плюс. Невозможно, без потери способности держать динамическую нагрузку, сделать в станине проем для ног – это уже минус. Ящики для такой основы делают из оцинкованного металла.

Из чего сделать столешницу?

Столешница для верстака должна быть прочной. Самым лучшим вариантом будет клееная панель из сухой доски толщиной не менее 25 мм. Впрочем, так же подойдут листы ДСП или МДФ, покрытые стальным листом либо оргалитом. Вместо покупной доски можно также использовать бросовые подручные материалы, такие как брусок от поддонов (паллет). Стол точно так же можно разделить на две секции: одна из дерева, а вторая – из прямоугольной металлической трубы (вместо толстой пластины из металла). Доски необходимо будет обработать олифой и огнезащитным средством во избежание возгорания.

Защитный экран

Изготовить настольный защитный экран очень просто – достаточно оббить металлом всю столешницу или ее часть.

Такой экран позволяет значительно увеличить полезную для использования площадь, ведь за счет отверстий можно сделать неплохую систему хранения инструмента или разных мелочей, оставив полки и ящики под более объемные вещи.

Дополнительное оборудование

Универсальный верстак должен быть оборудован не только тисками, но и струбцинами и различными прижимами. Помимо этого, дополнительно устанавливают различное оборудование, например, электролобзик, фрезерный станок, дополнительные точки питания и освещения, шлифовальное оборудование, систему отсоса пыли.
