Вентиляторы для вытяжки в ванной комнате

Лучшие радиальные вытяжные вентиляторы

Радиальные вентиляторы – устройства со спиральной конфигурацией, крыльчатка расположена непосредственно внутри нее. Под действием центробежной силы воздушный поток выводится в радиальном направлении – именно это дало название типу устройств.

Конструктивные особенности в сочетании с компактными габаритами позволяют монтировать их в системах любого вида. Как правило, устанавливают вентиляторы в ванных комнатах, санузлах, на кухне.

Лопасти могут быть направлены вперед или назад. В первом случае повышается производительность, устройство захватывает больше воздуха, но работает громче. Во втором – заметно снижен шум, а КПД падает на 10-20%. К рангу лучших радиальных вентиляторов наша редакция отнесла четыре устройства от самых надежных и известных производителей. По отзывам, каждый участник рейтинга объединяет в себе качество и безупречный современный дизайн.

1. Soler & Palau EcoAir Design S 7.2 Вт

Самый экономичный и практически бесшумный вытяжной вентилятор предназначен для бесперебойной, круглосуточной работы. Его можно устанавливать в помещения, требующие постоянного притока чистого воздуха, такие как, заведения общепита, спа-центры, сауны и небольшие магазины. В обычном режиме радиальный вентилятор потребляет минимум энергии, но при необходимости его можно выводить на максимальную мощность с помощью отдельного переключателя. Благодаря стандартному по размерам исполнению эта модель подойдет и для квартиры. А единственный, по отзывам покупателей, ее недостаток – достаточно высокая цена.

Достоинств:

• низкий расход электроэнергии;
• несколько режимов работы;
• бесшумность;
• приятный внешний вид;
• обратный клапан;
• стандартный установочный диаметр.

Недостатки:

высокая стоимость.

2. Vortice Quadro Micro 100 28 Вт

По мнению владельцев, лучшим выбором для влажных помещений является вентилятор известного европейского производителя Vortice. Вся продукция торговой марки проходит строжайший контроль качества и обладает оптимальными рабочими характеристиками

Также разработчики компании большое внимание уделяют производительности и внешнему виду своих систем. Модель Quadro Micro помимо всех перечисленных достоинств очень хорошо защищена от влаги, в отличие от большинства схожих устройств она не боится не только пара, но и прямых попаданий брызг

Для удобства предусмотрены два режима скорости вращения.

Достоинства:

• оригинальный дизайн;
• высокая степень защиты;
• пластик устойчив к ультрафиолету;
• производительность;
• большой ресурс;
• 2 скорости.

Недостатки:

• цена;
• большой вес.

3. Soler & Palau CK-25 N 40 Вт

Мощный вытяжной вентилятор для ванной комнаты оснащен емкостью для конденсата и съемной фильтрующей системой. Обслуживание устройства не требует специальных навыков и большого количества времени. Производительности вентилятора достаточно чтобы осушить или очистить от пыли воздух в больших, частных или административных помещениях без дублирующих устройств. А стоимость при этом гораздо ниже большинства аналогов. По отзывам владельцев, в сочетании цена – качество равных данной модели вентилятора нет. Но стоит учитывать, что для маленьких душевых кабин параметры этого устройства будут чрезмерны.

Достоинства:

• производительность 250 м. куб/час;
• съемный фильтр;
• поддон для сбора конденсата;
• простота обслуживания;
• разборный корпус.

Недостатки:

• большие вес и габариты;
• уровень шума выше среднего.

Канальный и бесканальный вентилятор – в чем отличие

Принципиальное отличие канального вентилятора от бесканального в месте его монтажа. Канальный, как видно из названия, монтируют непосредственно внутрь вентиляционного канала. Бесканальный агрегат устанавливают на выходном отверстии шахты, на крыше или непосредственно в окне (в отверстии стены) проветриваемого помещения – на границе внешней и внутренней среды воздухообмена.

Бесканальная вентиляция отличается малой мощностью и подходит для небольших помещений, где нет высоких значений влажности или вредности воздуха. Это гаражи подсобные площади, где нет жестких требований.

Бесканальный вентилятор

Основные виды вытяжек

По типу конструкции вытяжки в ванну подразделяют на радиальные, канальные, осевые, центробежные. Чтобы сделать правильный выбор, следует знать эксплуатационные характеристики каждого вида.

Радиальные вытяжки являются накладными. Это пустотелая труба, в которой размещаются лопасти. Для совмещённых санузлов часто применяют приборы, в которых лопатки загибаются в разные стороны. Устройства с загнутыми вперёд лопастями издают меньше шума.

Осевые модели похожи на обычное кольцо с лопатками. Рабочее колесо находится на центральной оси двигателя. Даже при высокой производительности у этих устройств довольно слабые напорные характеристики. Также они довольно сильно шумят во время работы. Чаще всего их устанавливают прямо в вентиляционную шахту.

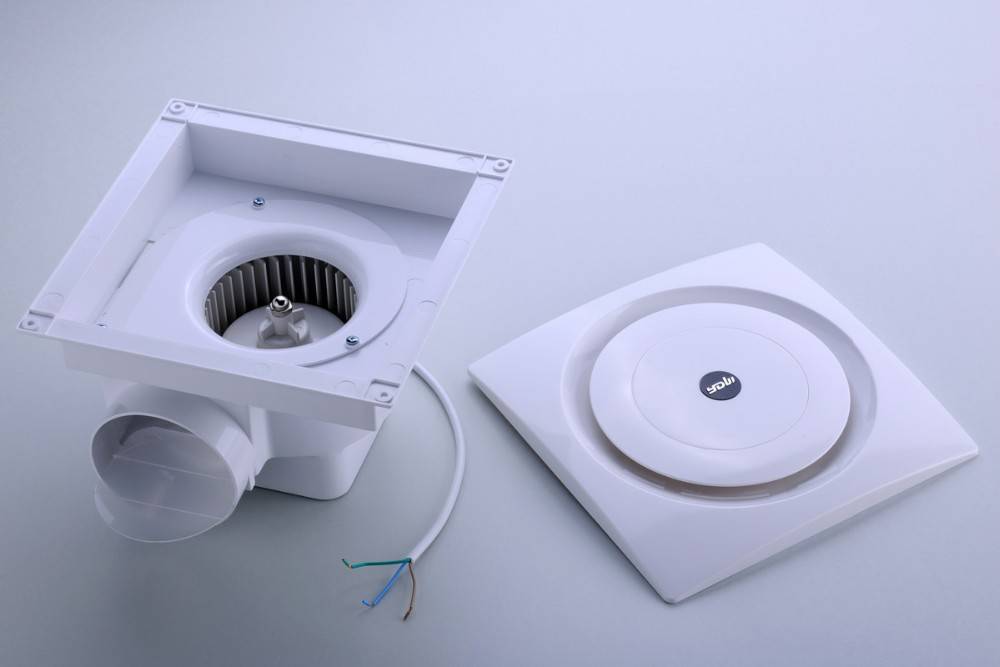

Центробежные (потолочные) вентиляторы являются канальным видом. Они довольно популярны из-за того, что показывают высокую эффективность даже в помещениях с большой площадью. Монтируют их обычно под потолком. Устанавливать вентилятор можно как перед входом, так и внутри воздуховода. Но рекомендуется выбирать первый вариант, потому что при таком расположении устройство гораздо проще почистить.

Также существуют крышные модели, которые монтируются сверху здания. Это накладной вариант, используемый для вентилирования кухни, ванной комнаты и туалета. Их конструкция включает в себя следующие элементы:

1. 1. Вентилятор и двигатель.
2. 2. Корпус.
3. 3. Прокладки, предназначенные для защиты от вибраций.
4. 4. Автоматический блок управления.

Для достаточного уровня безопасности, а также повышения эстетичности вида все типы оснащаются защитными элементами. Эта деталь позволяет скрыть отверстие в системе вентиляции.

После приобретения принудительной вытяжки в ванную нужно определиться с монтажом. Если устройство будет устанавливаться самостоятельно, то следует помнить, что работа включает прокладку кабеля, подключение к электросети, расширение воздуховодного отверстия, непосредственный монтаж, финишный этап.

Метки: вентилятор охлаждения, монтажный блок, нового образца, 2107

Комментарии 33

Все коротко и ясно, очень помогла статья, Спасибо…

Сделал все так же как описано выше, но почему то вентилятор не срабатывает(

Вопросик такой, сегодня распаял новый блок так как показано, все работает нормально кроме одного, когда натягиваю ручник, срабатывает реле лампочки на контрольной панели и реле вентилятора включается самопроизвольно, работает в такт реле ручного тормоза, ручник опускаю концевик разрывает цепь и все нормально, подскажите что может быть? может диод от ручника пробитый? просто не успел проверить, да и к стати завтра этим займусь а какой там диод стоит?

Подниму-ка старую тему и вот что спрошу. А если машина переделана на инжектор, блоки можно просто переставить или паять новый блок тоже придется? У меня управляющий провод на вентилятор от мозга идет.

Просто переставь. Старый и новый блоки ничем не отличаются, кроме как описанным выше. Если провод на вентилятор идёт от мозгов то можно не паять.

Спасибо за помощь.

Спасибо большое, вчера пол ночи пытался понять почему не хочет работать, проводка вся новая, монтажный новый (стояли две перемычки) ставишь реле и толку ноль не работает, подавал посторонний плюс сразу начинает работать, догадывался что дело в монтажном блоке .

в смысле старого образца… больше 16а не бывают да?

ты о круглых предохранителях спрашиваешь, то у них есть 8А и 16А

подскажите! какой ампераж на круглых предохранителях?точнее от скольки до скольки…

В смысле на круглых? Для предохранителей старого образца 8-16, для нового вроде 10-20

а как насчет провода на трамблер, его ведь на карбе нетю.

поскольку карбы у меня без всяких эпхх то мне отсутствующие провода без надобности по сутипроводка инжектора и мозгов объеденена с основной одним проводом так что она откинута

Подскажите кто знает что делать то надо и как быть.

Немного непонятно, у тебя на трамблёр не подаётся или вообще зажигание целиком?

у меня Бсз там только один провод на + и один на тахометр их в инжекторной проводке нетно проблема не только в этом. у меня даже втягивающий не двигается и стартер не крутит

Нет, поэтому тут и писал=))Сегодня все переглядел и пришел к выводу, что легче всего кинуть провод с фишки от провода с замка и на него поставить релешку или делать перемычку наподбие как у тебя. так как там + га.но полное=(

У меня и без этого прибор показывает что напряжение есть, но релюха не срабатывает. Сам блок предохранителей прозванивал, все в порядке (выводы как на старом такие же и тут) вроде как работать должен. + ко всему была просадка напряжения когда был подключен датчик давления масла. Кто-нибудь сталкивался с таким?

Проверь работает ли датчик температуры охлаждающей жидкости

Забыл написать: датчик отключен, замкнуто напрямую.Как вариант рассматриваю, что действительно нужно прозвонить весь блок(хотя блок новый) мб просадка напряжения и причина нехватки тока для срабатывания реле кроется в отсутствии достаточного питания, и нужна будет переделка. И как вариант плохой контакт на замке!

Я не понял, у тебя инжектор? Или ты просто сделал чтоб вентилятор включался при включении зажигания?

Карбюратор, в общем поменял блок предохранителей, возникла проблема с вентилятором, поэтому для работы я просто клемы на датчике замкнул напрямую.

И что проблема решилась?

Ясно.Значит будем делать)

Она мне по требуется, так как электрика не моё)))ахаха

а если просто реле воткнуть за место перемычек на вентилятор?

Тут от блока зависит, есть блоки под карбюраторные моторы, там всё распаяно и работать будет(хотя в таких блоках уже изначально реле стоит), а если инжекторный блок то смысла нет.

У меня карб стоит, а блок такой сегодня купил. Потому что у меня стоит блок нового образца фишка оплавилась на вентилятор и замыкает электрик сказал блок менять, вот я и купил! получается мне такой не покатит другой брать надо, а за этот деньги вернуть?

Такой покатит если сделаешь то, что я в этой статье написал. А по поводу блока нового образца для карбюраторов, то в магазинах я таких не встречал, не уверен что их ещё производят.

Вытяжной вентилятор какой фирмы выбрать

При покупке вытяжного вентилятора рекомендуется ограничить выбор только надежными фирмами-производителями. Компании, которые специализируются на разработке и изготовлении вентиляционных устройств, обеспечивают лучшее качество.

В ТОП-популярных производителей эксперты включили:

• VENTS. Безусловный лидер отечественного и зарубежного рынков, как по качеству, так и по ассортименту. Компания обладает собственной научно-производственной базой в Европе, и самостоятельно изготавливает все виды оборудования, от бытовых до промышленных устройств. Владеет марками Домовент, Алювент, X-VENT, AirVENTS и Пластивент.
• Soler & Palau. Одно из конкурентных преимуществ компании – постоянная исследовательская деятельность, разработка и внедрение современных технологических решений. Фирма делает акцент на качестве, производственные мощности расположены в странах Европы, в США, Китае и Сингапуре. Поставляется продукция Soler & Palau в 90 стран мира, где пользуется стабильным спросом.
• Blauberg Quatro. Компания производит современное энергосберегающее вентиляционное оборудование бытового и промышленного класса. Помимо отличного немецкого качества, покупателям предложены различные цветовые решения и проработанный, стильный дизайн.
• ERA. Фирма производит оборудования для систем вентиляции с 1997 года, развив линейку до 2 000 наименований. Поставляется продукция ERA в 50 стран мира, компания ведет активную экспортную политику, что требует жесткого контроля качества на каждом этапе: от разработки до тестирования. Надежность и стабильность в работе вывели марку в лидеры на российском рынке.
• Electrolux. Шведская компания – мировой лидер в области производства бытовой техники. В ассортименте бренда тысячи товаров различного назначения, в том числе – бытовое оборудование для вентиляции. За сто лет существования фирма накопила богатый опыт, получила массу наград и премий. В качестве продукции сомнений нет, поэтому покупатели выбирают Electrolux.

Какой выбрать

Перед приобретением конкретной модели электровентилятора покупателю стоит ознакомиться с классификацией оборудования для ванной комнаты.

В зависимости от технического устройства вытяжные вентиляторы бывают:

1. Осевые. Данный аппарат имеет двигатель с внешним ротором. На оси электродвигателя располагается рабочее колесо с лопастями. Для улучшения аэродинамических свойств на входе в вентилятор устанавливается коллектор. Такие приборы подходят для ванной комнаты, характеризуются средней производительностью и небольшой мощностью.
2. Радиальные (центробежные). Отличаются присутствием специального кольца, на котором закреплены лопасти. Воздух у таких устройств засасывается спереди, а выходит сбоку, под углом в 90°. Эти вентиляторы используются для больших помещений объемом более 12 кубов и с расстоянием от точки входа до вентиляционного канала от 2 метров.

В зависимости от способа установки вытяжные устройства подразделяются на следующие категории:

• настенные;
• потолочные;
• настенно-потолочные;
• канальные (модификация, которая устанавливается в разрыв вентиляционного канала для обслуживания нескольких помещений).

Критерии выбора

Вытяжной вентилятор, как и любой бытовой прибор, следует выбирать, руководствуясь его техническими характеристиками. Корпус данных устройств обычно производится из пластика с минимальными влагозащитными функциями. Форма и вид решетки могут отличаться в зависимости от дизайна. Рассмотрим технические характеристики, которые влияют на выбор потолочного вентилятора:

Производительность. Основной критерий, от которого зависит эффективность воздухообмена в помещении

Важно помнить, что выбор осуществляется исходя из площади ванной комнаты и кратности обмена воздуха, прописанной в санитарных нормах. Для санузлов она колеблется от 6 до 8 объемов в час в зависимости от количества человек, проживающих в квартире

Пример. Площадь ванны – 2,2*2,5*2,7 м, при умножении данных показателей 14,85 м3 (15 м при округлении). Для семьи из 4-х человек кратность будет составлять 8. Таким образом, 15×8=120 куб/час – эффективный вентилятор должен иметь производительность воздухообмена не ниже этого показателя.

Уровень шума

Еще одна характеристика, на которую следует обратить внимание при выборе вентилятора. Ориентироваться стоит на время работы прибора – если аппарат будет включен только днем, то шум может оставаться в пределах 30-35 дБ

Для круглосуточной потолочной вытяжки лучше искать радиальные модели на 20-25 дБ, поскольку осевые приборы издают более громкие звуки за счет вибрации мотора.

Шуметь также может и металлический воздуховод при движении по нему воздуха, поэтому при обустройстве системы вентиляции специалисты рекомендуют использовать пластик или звукоизоляционные материалы.

Безопасность. Для ванной комнаты необходимо подбирать специальный вентилятор с дополнительной защитой от влаги. Такие вытяжные устройства низковольтны и могут эффективно работать даже при высокой влажности в помещении. Единственный минус в том, что вытяжку невозможно подсоединить к обычной электросети. Эта информация будет указана на упаковке прибора и в инструкции по эксплуатации. Обычная модель, в которую попадет вода, может спровоцировать короткое замыкание и пожар, поэтому рисковать не желательно.

Мощность. При установке высокомощного прибора владельцу жилья придется оплачивать значительный расход электроэнергии. Более экономичны осевые вентиляторы – за счет высокого КПД они при малых затратах способны создать достойный воздухообмен. Радиальные вытяжные приборы выгодны лишь для помещений с большой площадью.

Дополнительные функции. Встроенный функционал важен с точки зрения эксплуатации устройства. В современных моделях присутствует немало дополнительных характеристик, среди которых можно отметить следующие:

• детектор движения для автоматического включения;
• таймер и возможность регуляции времени работы;
• датчик влажности;
• наличие обратного вентиляционного клапана;
• режимы вращения лопастей.

Критерии выбора вентилятора в ванную

Приобретение вентилятора в ванную комнату с обратным клапаном должно быть обдуманным – при выборе предстоит учитывать не только дизайн и цвет прибора. Не менее важны технические характеристики

Рассмотрим далее, на какие параметры стоит обращать внимание перед покупкой

Уровень влагостойкости прибора

Для ванной комнаты или любого другого санитарно-гигиенического помещения характерны высокая влажность, водяные брызги и парообразования. Для электрических приборов такая среда считается агрессивной и опасной.

Работать в столь сложных условиях могут только некоторые виды техники, имеющие высокий уровень влагостойкости.

Данные об этом параметре можно найти на упаковке изделия или в технической документации – степень защиты IP. Прибор с максимально высокими показателями будет наиболее безопасным и не выйдет из строя даже при случайном попадании конденсата и влаги на рабочие элементы.

Если хозяева любят подолгу сидеть в ванне или регулярно принимают очень горячий душ, следует рассмотреть вентиляторы с хорошей теплостойкостью. Они легко перенесут высокие температуры и не растрескаются под воздействием паров

Оптимальная мощность вентилятора

Мощность – еще одна важная характеристика, требующая особого внимания. Она показывает уровень эффективности прибора и дает возможность понять, как быстро вентилятор очистит помещение от неприятных ароматов, сырости и затхлости.

Для просторных санитарно-гигиенических зон лучше брать максимально сильный прибор. Маленькая вытяжка просто не справится с задачей, и владельцы не увидят желаемого результата.

Более подробно критерии выбора вентилятора в ванную комнату мы рассмотрели в следующей статье.

Чем мощнее двигатель, тем громче будет шуметь вытяжной вентилятор в процессе работы. Хозяева больших домов этого не заметят, а для владельцев малогабаритных квартир этот момент окажется очень ощутимым

Стоимость и гарантия на товар

Покупать приборы лучше не на рынке, а в специализированных магазинах или на точках у официальных представителей. Там не только расскажут, как правильно пользоваться устройством, но и выпишут гарантийный талон на обслуживание в сертифицированном сервисном центре.

Что касается цвета, то здесь выбор не так богат. Если захочется приобрести не традиционное белоснежное изделие, а цветное, придется ограничить выбор всего несколькими моделями.

Основная масса производителей не выпускает вытяжки для ванных комнат в разных оттенках, считая это нерентабельным и обременительным занятием

Стоимость будет зависеть от популярности и раскрученности бренда. За модель от европейских производителей придется заплатить значительно дороже.

Отечественные агрегаты обойдутся в меньшую сумму, но по качеству почти ничем не уступят заграничным модулям.

Вам нужен вентилятор в ванную, а его шумность и наличие обратного клапана для вас не имеет никакого значения? В таком случае рекомендуем ознакомится с рейтингом лучших вентиляторов для ванной комнаты..

Расчет мощности

Для создания должной вытяжки для всякого вентилятора нужны правильные вычисления его производительности. Иначе он может не справиться с нагрузками, и коэффициент полезного действия будет низок. Мощность вытяжного механизма необходимо рассчитывать с учетом вида комнаты и объема воздушной массы, которую необходимо обновлять.

По нормативным расчетам, на кухне воздух посредством вентилирующего прибора должен обмениваться не менее 9-14 раз за час. В ванной комнате обновление воздушной массы может происходить реже, примерно 5-8 раз в течение одного часа. В то же время при пользовании душем это значение необходимо увеличивать до 17-20 раз в час.

Для туалетов обычно хватает 5-9 обновлений за вышеупомянутый промежуток времени. Чтобы правильно высчитать минимальную мощность вентилятора, нужно, прежде всего, подсчитать объем обслуживаемого помещения, а затем умножить на требуемое количество замены воздушной массы за час. Например, на кухне с объемом 30 м³ требующаяся наименьшая мощность вентилятора должна быть 30 м³ х 14 = 420 м³/час.

Большую роль для полной вытяжки играет и расположение устройства. Ведь удаляемый из комнаты воздух необходимо полностью заменить свежим. Обычно это происходит через щели в двери или специально предусмотренные для этого отверстия в стене. А когда прибор находится рядом с выходом на улицу, то он создаст обмен воздуха только вблизи и не сможет повлиять на остальную воздушную массу в комнате.

Специалисты рекомендуют располагать вентилятор наверху, чтобы всасывать теплый воздух, при этом источник для его поступления должен быть напротив прибора.

На кухне вытяжной вентилятор устанавливать желательно около плиты, поскольку это будет способствовать дополнительной вытяжке вредных запахов от приготовления пищи.

В случае, когда в комнате стоят приборы с дымоходом, то располагать вентиляторы нужно так, чтобы не происходило всасывания угарных газов из дымоходной трубы обратно в помещение. Такие требования не распространяются на котлы с распределенной тягой, в которых внутри трубы происходит обмен свежего воздуха с отработанным газом.

Как не стоит подключать и почему — Ошибки подключения

У первых вариантов есть масса неудобств, поначалу не совсем заметных.

Например, смонтировали вы включение вытяжки по датчику открывания дверей. При этом отключается она по таймеру через 5 минут. Казалось бы очень удобно.

Однако на межкомнатную дверь довольно проблематично установить такой датчик. Не говоря уже о других моментах эксплуатации. Например что делать, если вы задержались в туалете подольше чем выставленное время.

Открывать и закрывать дверь заново? А если на кухне гости?

Кроме того, кабеля придется вести под плиткой, высверливать несколько лишних отверстий и т.п. Простые же датчики движения капризны к влажности и очень быстро выходят из строя.

Придется подбирать дорогие модели с соответствующей защитой по влажности IP, согласно зон в ванной комнате.

Кто-то считает самым удобным вариантом установку выключателя на вытяжку непосредственно внутри санузла. Однако ПУЭ запрещает это делать.

Как подключить вентилятор в ванной

Как подключить вентилятор в ванной к выключателю

Четырехклавишный выключатель: схема подключения

Двухклавишный проходной выключатель схема подключения

Установка выключателя: схема установки, как подключить провода

Проходной выключатель схема подключения на 3 точки

Настенный монтаж

Под декоративной панелью вентиляторов находятся отверстия для крепления корпуса к стене или потолку. Поэтому следует приложить аппарат к отверстию отдушины (иногда приходится отдушину расширять) и карандашом наметить места для сверления.

Далее, в местах где вы поставили отметки, необходимо просверлить отверстия, используя перфоратор или ударную дрель. Для последней обязательно использование сверла с напайкой “по бетону”. После просверливания отверстий, забейте в них пластиковые дюбели, вставьте кулер в отдушину и закрепите его саморезами.

Теперь, когда оборудование установлено, можно подсоединить провода, пользуясь схемами, приведенными выше.

Существует еще один вариант, с помощью которого можно установить вентилятор в туалете или в ванной без использования электроинструмента:

• приобретите в магазине жидкие гвозди или силиконовый клей;
• зачистите поверхность стены в месте крепления кулера от штукатурки или побелки;
• нанесите вокруг отдушины клей с помощью пистолета или выдавливая его рукояткой молотка;

• вставьте кулер в отдушину и проверьте горизонталь, используя уровень;
• зафиксируйте аппарат в таком положении скотчем;
• через 2-3 часа, фиксацию можно снять;
• после подключения проводов и возвращения декоративной панели на место, установка вентилятора в ванной закончена.

Для наглядности и лучшего усвоения материала, можно посмотреть следующее видео.

Схема подключения

Непосредственно перед монтажом следует выполнить некоторые подготовительные работы. Сначала нужно проверить, насколько хорошо работает вентиляционный канал. Для этого можно поднести горящую спичку к входной решётке. Огонь должен наклониться в сторону отверстия.

Если диаметр входа в вентиляцию больше, чем сечение патрубка вентилятора, то можно использовать гофрированную или же пластиковую в трубу. Все пустоты следует заполнить монтажной пеной, после чего срезать излишки. Когда входное отверстие имеет маленький диаметр, его увеличивают с помощью небольшого отбойного молотка или перфоратора.

Перед монтажом любой вытяжки для санузлов необходимо определиться с будущим подключением к электропитанию. Существует несколько методов:

1. 1. Включатель находится на корпусе прибора. В таком случае придётся самостоятельно запускать и отключать вытяжку с помощью кнопки.
2. 2. Подключение устройства к электропитанию через отдельный выключатель. Обычно его устанавливают рядом с кнопкой включения света.
3. 3. Автоматическое устройство, срабатывающее от уровня влажности или же при движении.
4. 4. Аппарат связан с выключателем освещения. Включается и отключается устройство параллельной со светом.

Последний способ является менее востребованным, потому что люди обычно заходят в ванную на короткое время, например, чтобы умыться или вымыть руки. В таких случаях вытяжка просто зря потребляет электричество.

Кабель лучше укладывать под плиткой. Если такой возможности нет, то можно использовать специальные кабель-каналы. Они бывают разной формы и цветов.

Источники

• https://oventilyacii.ru/ventilyaciya/vytyazhka/ustanovka-vytyazhki-dlya-vannoj-komnaty-i-tualeta.html
• https://venteler.ru/vytyazhnyye-ventilyatory-rabotayushchiye-ot-batareyek/

Проверка естественной вентиляции

Перед тем, как установить вентилятор в ванной, необходимо определить, насколько хорошо работает естественная вытяжка. Делается это простым способом: возьмите лист тонкой бумаги или разверните салфетку; откройте форточку в любой комнате; приложите бумагу к отверстию вытяжки. Если салфетку сразу же притянуло к отверстию – это значит, что естественная вытяжка работает правильно. В случае, если салфетка не притягивается, то следует задуматься об установке вентилятора в ванной комнате.

Проверить эффективность вытяжки можно, если поднести к отверстию зажженную спичку или зажигалку. Если пламя сильно отклоняется в сторону канала, то вентиляция работает нормально. В противном случае, при слабом отклонении пламени или если оно горит ровно, потребуется вытяжной кулер.

Если вы убедились, что вентиляционный канал засорен, то его можно прочистить, опустив в него гирю конусообразной формы. Если по каким-либо причинам вы этого не можете сделать, обратитесь в коммунальную службу, они подскажут, в какую организацию нужно подать заявку.

Включение в схему внешнего датчика

В любую из приведенных выше схем можно включить дополнительный датчик влажности, загрязненности воздуха, таймер (если нет встроенных), датчик движения или открытия двери.

Наиболее эффективной будет вентиляция в ванной, управляемая датчиком влажности, а в туалете – таймером или датчиком загрязнения воздуха.

Подключение дополнительных датчиков осуществляется в провод фазы – тот же, который идёт от выключателя, в единую линию. Иногда требуется подключение и ноля к устройству

Стоит заметить, что внешние датчики, как правило, гораздо менее долговечны и надёжны в условиях ванной, чем встроенные в вентилятор.

Подключаем вентилятор с таймером

Агрегаты, оснащенные таймером, удобны в эксплуатации.

Принцип функционирования такого устройства следующий:

1. Вентилятор запускается параллельно с освещением.
2. После выключения лампочки агрегат вращается заданное пользователем время, удаляя из помещения отработанный воздух.
3. Затем автоматически отключается.

Для обеспечения полноценного функционирования устройства используются 4 жилы:

• фаза от распределительного щитка;
• электропровод, подсоединенный к лампочке;
• контур заземления;
• нулевая жила;

Для самостоятельного монтажа рекомендуется приобрести устройство накладного типа с необходимым набором встроенных датчиков — влажности, движения и пр..

К одноклавишному выключателю

Можно включать освещение и вентиляцию одной клавишей, но с небольшой задержкой запуска климатического агрегата. Некоторые модели оснащаются электронным таймером. В таких устройствах предусмотрена возможность выбора функционального режима. Их переключатель реализован в виде 3 штырьковых контактов. Два из них замыкаются джампером — специальной перемычкой. Один режим называется «туалет». Для его активации замыкаются верхний и средний контакты.

Смысл этого режима состоит в том, что при подаче питания сразу запускается двигатель вентиляционного агрегата. Второй режим называется «ванная». Свет зажигается сразу после нажатия клавиши выключателя, а кулер начинает работать с установленной задержкой. В этом режиме пуск агрегата произойдет только, если временной интервал между включением и выключением освещения составит не менее 90 секунд.

К двухклавишному выключателю

При подключении вытяжного агрегата к двухклавишному выключателю фаза прерывается на одном из контактов. Такой способ электрической коммутации позволяет включать вентиляцию и освещение раздельно. Нулевая и фазная жила системы питания замыкаются на соответствующих выходах клеммной колодки устройства. На одной из клавиш выключателя находится фаза управления. Ее замыкают на контакт таймера вытяжного устройства.

Управление работой агрегата и настройка режима функционирования осуществляет через него. Этот провод имеет коричневую цветовую маркировку. Можно использовать незадействованную при таком типе подключения зелено-желтую жилу, которая отвечает за заземление. Оно в данном случае на кулер не заводится. Для подключения вытяжного агрегата к двухклавишному выключателю рекомендуется использовать трехжильный силовой кабель. Это позволит обеспечить отдельное функционирование освещения и вентиляции либо спаренное.

Подключение напрямую

Если же вы изначально отказались от распаечных коробок и используете для коммутации углубленные подрозетники, то третья схема подключения будет аналогичной, и отличий здесь практически не заметно.

Просто все соединения выполняются непосредственно в подрозетнике. Можно опрессовкой или на те же зажимы Ваго, если позволяет место.

Есть еще дорогие навороченные модели с пультами дистанционного управления.

Их подключают двумя способами:

напрямую с распредкоробки – вынужденное ручное отключение производится кнопкой на самом вентиляторе

через отдельную клавишу выключателя света
