Вентиляция в гараже своими руками: схема, фото-примеры, советы

Материалы и оборудование для устройства вентиляции в гараже

Конечно, наиболее важными деталями вентиляции являются воздуховоды. И для того, чтобы не переплачивать лишних денег на их приобретение, многие монтируют вентиляцию в гаражах из канализационных труб. При этом, помимо дешевизны этого материала, он еще и достаточно надежен, а значит его применение наиболее оптимально. А мы сейчас попробуем сравнить стоимость не только воздуховодов из различного материала, но и вентиляторов, которые могут не только нагнетать или вытягивать воздух, но и прогревать его

Для начала обратим внимание на трубы для вентиляции гаража

Наименование	Размер	Материал	Стоимость, руб.
Труба	110х3000	ПВХ	400
Труба	110х3000	Латунь	1100
Воздуховод	250х1000	Алюминий	340
Воздуховод	204х60х1000	Пластик	160

А теперь рассмотрим нагнетатели различных типов.

Наименование	Модель	Производительность	Стоимость, руб.
Нагнетатель с нагревом	Прана—250	650 м3/ч	51000
Приточная вентиляция	Селенга	600 м3/ч	38000

Таким образом приобретение установки с подогревом становится довольно затратным предприятием

Именно по этой причине стоит обратить внимание на возможность ее изготовления своими руками. Ведь обычный вентилятор для вытяжки в гараже обойдется в гораздо меньшую сумму

Тем более, что их ассортимент на российских прилавках достаточно широк. Средняя цена, за которую можно приобрести вытяжной вентилятор для гаража колеблется в диапазоне от 1500 до 4000 руб.

Ассортимент пластиковых труб для вентиляции

Разновидности: описание, схемы и фото

Естественная

Такая вентиляция обеспечивает естественный приток воздуха. Для этих целей проделываются два вентиляционных отверстия — вытяжное и приточное. Для ускорения ставят дефлектор. Его размещают в самом вытяжном отверстии. Вблизи этого участка организуют участок низкого давления. Это необходимо делать для быстрого удаления воздуха.

Совет
Воздух перемещается благодаря разнице в плотности нагретого и остывшего воздуха за счёт воздействия потоков ветра и в силу перемещения воздушных масс при взаимодействии их при высоком и низком давлении. Циркуляция воздуха летом становится слабее, в силу смены давления возможны сквозняки. При естественной вентиляции требуется постоянный контроль состояния вентиляционных отверстий. Необходимо регулярно их чистить.

Есть 3 варианта сооружения естественной вентиляции в гараже (схемы):

Приточные отверстия размещаются внутри стены снизу, а вытяжные — на противоположной стороне сверху (как устроить приточную вентиляцию своими руками?). Циркуляция воздушных масс осуществляется за счёт нижней подачи воздуха. Происходит постепенное смещение воздушных слоёв: воздух прогревается и поднимается плавно вверх. Выходит он через встроенную вытяжку.
Размещение вытяжки аналогично первой схеме. Приток осуществляется через верхние проёмы по обе стороны ворот гаража. Воздухообмен таков: сверху попадает свежий воздух. Прогреваясь, он плавно опускается в нижние слои атмосферы. Когда воздух слегка остынет, он снова поднимается вверх и выходит через отверстия (каковы особенности монтажа выходов вентиляции своими руками?).
Вентиляционную трубу помещают в самом нижнем углу стены (она должна быть самой короткой). Через неё в гараж пропускается новый поток воздуха. Вытяжка организуется на потолке. Из-за разницы температур воздух замещается, а нагретый уходит через вентиляционный канал.

тут

Принудительная

Механическую систему вентиляции в гараже можно организовать по следующим схемам:

Вентилятор размещают внизу стены, он закрывает приточный канал. На потолке или стене монтируется вытяжной вентилятор. Располагать его нужно на противоположной стороне, которая короче. Старый воздух вытяжным механизмом прорабатывается наружу.
К первой схеме добавляется установка воздухоносных каналов. Вентиляторы могут устанавливаться разные. Если берутся осевые, то их помещают на входе, если канальные, то внутри воздуховодов. По периметру помещения находится сам вытяжной канал. Его оснащают решётками. При этом должно соблюдаться равномерное расстояние.

тут

Комбинированная

Есть единая схема монтажа принудительной вентиляции в гаражном помещении. Воздуховодом или проёмом естественным образом осуществляется проточная подача воздуха. Внутри такого канала устанавливается специальный механизм принудительного характера.

Из верхнего слоя забирается отработанный воздух вытяжным вентилятором. Пространство гаража разряжается. Область низкого давления приобретает тягу. Затягивание воздуха происходит естественным образом. Закон аэродинамики позволяет работать такой системе при любых погодных изменениях.

Приточная

Схема приточной вентиляции строится не на удалении отработанного воздуха, а на обновлении его свежим притоком нового объёма.

Вентиляционные выходы располагают на высоте 30–50 см от пола. Выходы делают в 2 раза шире, чем при оборудовании вытяжной вентиляции. Каналы специально размещаются так, чтобы захватить больший поток свежего воздуха. Для этого внизу ворот располагают решётку.

Внимание
При удлинённой конфигурации гаражного помещения удобнее всего размещать вентиляционные каналы по центру гаража в длинной стене.

В отверстиях стены прокладывают гофрированные трубы. Максимальная разность высот между каналами создаст наилучшие условия для вытяжной системы. Это достигается выбором наиболее длинной трубы. При низкой кровле гаража трубу можно взять недлинную, а удлинить её пластиковой трубой (как сделать вентиляцию из пластиковых труб своими руками?).

Переоборудование естественной вытяжной системы в принудительную

Самая простая вытяжная система не всегда справляется с поставленной задачей. Повышение эффективности естественной вентиляции необходимо в следующих случаях:

Чрезмерная конденсация в подвале.
Появление грибка, плесени и грибка.
Затхлый воздух в комнате.

Производительность вентиляционной системы может быть улучшена несколькими способами:

Увеличение диаметра вентиляционных каналов. При площади подвала не более 10-12 квадратных метров выхлопная труба может иметь сечение 120 * 120 мм, а если она единственная – 150 мм.
Увеличьте высоту выхлопной трубы. Это приведет к увеличению тяги.
Сделайте дополнительные вытяжные и приточные воздуховоды.
Установите вентилятор в дымоход для обеспечения принудительной циркуляции воздуха.

Первые три варианта требуют серьезной модификации системы вентиляции. Четвертый вариант – создание принудительной вентиляции на основе существующей естественной вытяжки. Процесс преобразования состоит из нескольких этапов:

Подведение силовых кабелей к месту установки электрической сети.
Снятие декоративной решетки.
Установка вентилятора.
Установка декоративной решетки.
Подключение вентилятора к блоку питания.

В большинстве случаев достаточно установить только один вентилятор, на вытяжной трубе. Для усиления эффекта можно установить второй вентилятор во впускном канале. Чтобы максимально увеличить тягу, установлен центробежный вентилятор. Центробежный вентилятор имеет повышенную эффективность и уровень шума. Данная конструкция устанавливается снаружи; при монтаже необходимо произвести частичный демонтаж воздуховода.

После завершения установки или модификации вентиляционной системы необходимо проверить тягу. Поднесите зажженную свечу или спичку к вентиляционному каналу. При хорошей тяге пламя слегка изгибается в сторону воздуховода.

Технология организации естественной вентиляции

Итак, рассмотрим, как правильно сделать вентиляцию в гараже.

С этим видом вентиляции всё достаточно просто: на этапе строительства проектируются отверстия в стенах – в одни воздух будет входить, через другие выходить.

Процесс регулируется разницей температуры и давления.

Забор воздуха с улицы происходит на высоте 10-15 см. от пола, воздух проходит по небольшой трубе, которая располагается на высоте 40 см. от земли.

В идеале, расположение приточного входа должно быть там, где чаще и сильнее дует ветер. Но часто это бывает проблематично, и эффективность циркуляции снижается.

Для бурения готовых кирпичных стен применяют перфоратор.

Отток, напротив, делается как можно выше (около 10 см. от потолка или в потолке) и в противоположном углу гаража. Выход выводится на крышу, высота трубы 50 см.

Пустоты между трубами и стенами заполняются герметиком, пригодным для использования с разнородными материалами.

На вход ставится сетка от грызунов и насекомых, на выход – крышка-гриб, чтобы защитить от осадков.

Зимой неутеплённые трубы обмерзают и забиваются инеем. Качественное утепление, наличие задвижек и чистка сделают вентиляцию работоспособной, но добавят работы владельцу.

Минус системы в том, что она подвержена капризам погоды. В жару система перестаёт работать, пока уличная температура не станет ниже, чем в гараже.

Как сделать воздухообменную шахту в автомобильной яме

Большинство гаражей имеют ремонтную яму. Она позволяет исправить любые неисправности автомобильной системы. Сделать вентиляцию ямы в гараже достаточно просто.

Для этого понадобится:

элементы пластикового трубопровода;
ножовка;
саморезы;
металлический профиль;
бетонный раствор;
подробный проект;
прибор для принудительной вентиляции.

Рабочий процесс делится на следующие этапы:

В нижней части одной из стен, мы делаем отверстие для воздухообменной шахты. Диаметр трубы в это случае должен быть более 20 см.

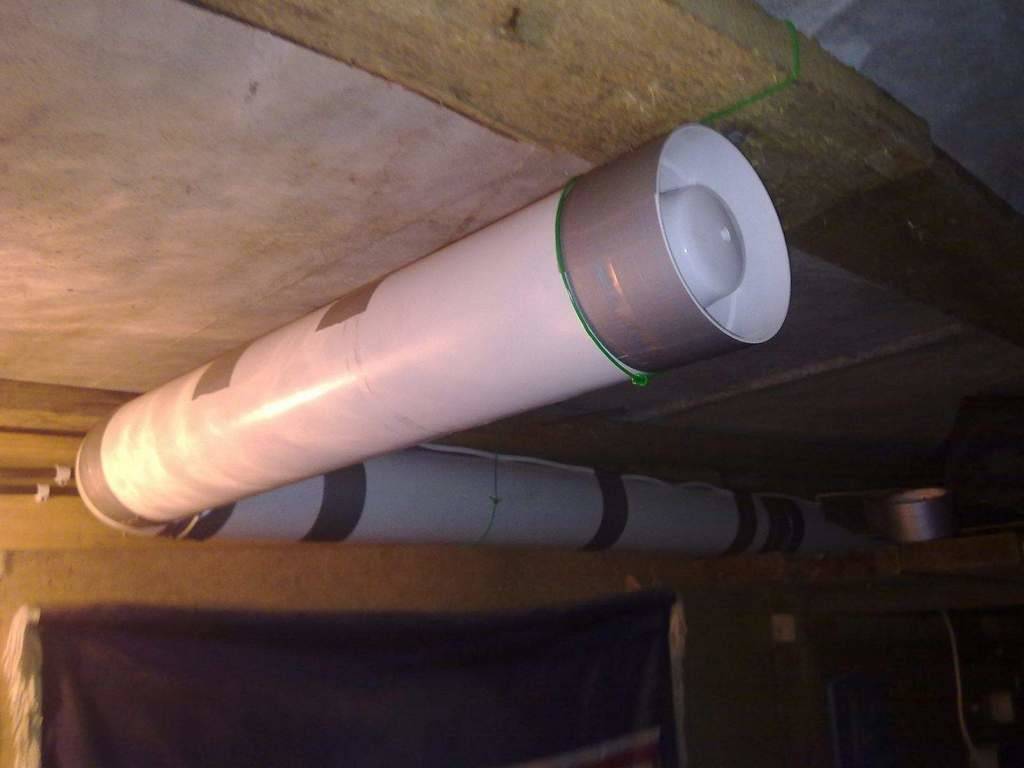

Начинаем собирать пластиковую шахту. Обеспечить бесперебойный поток свежего воздуха способны конструкции прямого хода. Здесь не рекомендуется сооружать слишком длинные линии с множеством поворотов. Одну часть помещаем в подготовленное отверстие. После этого, всю конструкцию укладывают в яму и заливаем бетонным раствором.

Один конец трубопровода будет находиться за пределами помещения, а другой в автомобильной яме.

Завершающим этапом, будет фиксация вентилятора на внутренней части трубы. Более усовершенствованные модели имеют регуляторы мощности, которые помогают контролировать уровень подачи свежего кислорода. На фото вентиляции в гараже запечатлен весь рабочий процесс.

Подготовка чертежей

Вентиляционной системой необходимо снабжать одно- и двухэтажные гаражные помещения, как и помещения жилые вне зависимости от наличия либо отсутствия в нем системы отопления с учетом равномерного вентилирования всех объемов.

Чтобы вентиляционные системы работали стабильно с расчетной производительностью, на стадии проектирования рассчитывают воздуховоды на пропускную способность и диаметр канала. Собственно, воздуховоды – это каналы, по которым проходит воздух. Они широко применяются в самых разных устройствах как в бытовой, так и в индустриально-технологической сфере, производстве химических препаратов и лекарств, на других промышленных предприятиях.

Рассчитать объем вентиляционной системы гаража довольно просто.

Главная цифра – это количество смен гаражных объемов воздуха на объем притока воздуха снаружи (кратность). Если их число равно 6-10 объёмам и известен общий объем гаражного бокса, надо высчитать расход воздуха в час: L=nхVг

Где:

L – потребление в час, м3/ч;

n – норматив смен объемов воздуха в гараже;

Vг – полный объем воздуха в боксе, м3.

Для определения объема гаража необходимо умножить ширину на длину и высоту по внутренним размерам бокса.

Например, гараж 4 на 6 и на 2,7 м по формуле Vг=4х6х2,7=64,8 м3. Если требуется количество смен гаражных объемов воздуха на объем притока воздуха снаружи, равное семи сменам в час, то этому боксу нужно L=7х64,8=453,6 м3. Соответственно, расход и скорость воздуха можно установить по этой диаграмме:

Чтобы подобрать сечение приточных и вытяжных воздуховодов, L округляем, увеличивая до числа, кратного 5. Соответственно, наше расчетное число увеличивается до 455 м3, так как оно кратно 5: 455: 5=91. Сопоставляя его с диаграммой и зная, что скорость воздуха в воздуховодах при применении вентиляции естественного типа равна приблизительно 0,5-1 м/с, для вышеуказанных объемов будут нужны каналы круглого сечения с диаметром более 500 мм или воздуховоды с другим сечением более 450х500 мм с изгибами или без.

Если принято решение улучшить приток воздуха, это можно достигнуть установкой воздухозаборника из решетки или сетки вместо трубы со сплошной стенкой. Диаметр его должен быть больше в 2-3 раза, чем у вытяжки. Это даст значительное улучшение вентилирования, но будет высока вероятность значительного промерзания гаража в холодное время года. Чтобы избежать этого, надо на приточку и вытяжку установить заслонки, которые при необходимости уменьшат проходимость воздуха.

Всегда следите, чтобы вытяжка не оказалась большей по сечению, чем воздухозаборник приточки, так как может произойти так называемое опрокидывание тяги, или обратная тяга. По этой причине, если вы частично блокируете приточный воздуховод, обязательно уменьшайте и диаметр вытяжки.

В случае изготовления системы вентилирования смотровой ямы или погреба для подземных помещений необходимы отдельные трубы на приток воздуха и еще одна, проходящая вертикально – для вытяжки. Вытяжные воздуховоды необходимо изолировать от основного помещения гаража – воздух в них не должен контактировать с основным объёмом воздушных масс внутри бокса.

Объем приточной воздушной массы обязан быть не менее 180 м3/ч при температуре внутри гаража не ниже 5°С выше нуля. Периодичность полного воздухообмена – 6-10 раз в сутки.

Функциональная схема воздуховодов составляется при создании проекта помещения, так как установка вентиляционной системы в уже готовом гараже повлечет за собой большое количество затруднений. Схема должна содержать места расположения вентиляционных отверстий, их количество. Также она должна предусматривать габариты гаража, прохождение трубопроводов и воздуховодов над и под поверхностью земли/пола, количество объемов циркулирующего воздуха.

Расчет диаметров вентиляционных отверстий выполняется следующим образом.

При диаметре трубки 15 мм = 1 м2. Соответственно, для бокса на 10 м2 потребуются 150-мм трубки.
При сумме всех вентиляционных отверстий, равной 0,3% всей площади гаража. Эта формула используется для схемы одного канала при механическом типе вентиляции.

Существует разница между российскими и зарубежными строительными нормами. Если российские нормативные документы устанавливают норму забора воздуха снаружи для гаража с одним легковым автомобилем в 180 м3/ч, то в зарубежных нормах этот показатель увеличен на 100%.

Кроме расчета нужной производительности воздухообмена, воздуховоды рассчитывают на потери напора и на жесткость. Такие расчеты удобны по причине использования для вентиляции в гаражах гибких воздуховодов из различного пластика, менее прочных и жестких в сравнении с металлоконструкциями, которые используются в большинстве случаев.

Как сделать вентиляцию в гараже своими руками

Сложность проводимых процессов будет зависеть от того, какой вид вентиляционной схемы был выбран, плюс, для какого гаража она организовывается. К примеру, вентиляция в металлическом гараже будет по сложности сильно отличаться от кирпичного строения, возведенного впритык к основному дому. Потому что последняя постройка – это, по сути, основательное помещение, требующее такого же подхода и к организации вентиляции.

Поэтому рассмотрим более подробно, как сделать вентиляцию в гараже в зависимости от его конструктивных особенностей.

Естественную систему

Ее как раз и используют чаще всего в металлических конструкциях. Если говорим о том, как правильно сделать систему вентиляции в гараже своими руками, то необходимо понимать, по каким принципам она должна работать эффективно.

В первую очередь это касается правильного перемещения воздушного потока, чтобы он как можно больше захватывал собой пространство. Поэтому грамотная организация основывается на двух основных принципах.

Движение воздуха снизу вверх, для чего в одной из стен у пола делаются отверстия в виде решетки. А в потолке через проделанное отверстие выводится труба.
Движение от пола к потолку должно происходить по диагонали помещения. Таким образом захватывается весь объем воздуха, находящегося внутри.

Самый простой способ организации естественной вентиляции гаража без подвала – это решетка в задней стенке и труба при входе, или труба у задней стенки, а решетка организуется в гаражных воротах. Конечно, неплотности в воротах и двери могут стать приточным участком. Но вытяжную трубу надо будет устанавливать обязательно. И если говорим о металлическом гараже, то в его крыше делается отверстие, устанавливается стальная труба, которая приваривается к металлическому перекрытию.

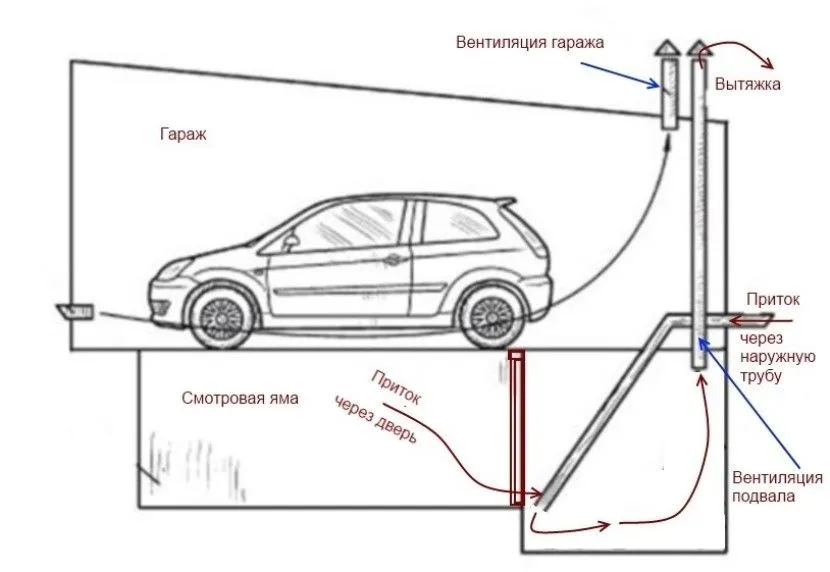

Сложнее с гаражом, в котором есть подвал, как место хранения. Для этого придется делать или две вытяжки: одну для подвала, другую для самого гаражного пространства, или одну общую, которая будет проходить от подвала через пол и кровлю. В этом случае к стояку придется подсоединить небольшой длины участок, через который будет производиться отток воздуха из помещения. Не забываем организовать приточный участок. Это все та же труба, которая с улицы через одну из стен входит в подвал с его потолка.

Что касается гаража, как капитального строения, то здесь естественная вентиляция должна в первую очередь быть рассчитанной. Расчет достаточно просто – площадь пола умножается на 0,2%. И полученный результат является площадью выводных отверстий в системе естественной вентиляции. К примеру, если площадь гаражного помещения – 50 м², то площадь всех вентиляционных стояков на вытяжке должна быть: 50х0,002=0,1 м². Это стояк квадратного сечения со сторонами 10х10 см.

Но существует одно немаловажное требование, которое определяется санитарными нормами. Если площадь превышает 50 м², то естественную вытяжку использовать в нем нельзя

Для этого обязательно устанавливается механический отвод отработанных воздушных масс.

Механическую вытяжку

К сооружению принудительной вентиляции в гараже своими руками надо, как и к естественной, подходить с позиции точного расчета. Главное – это правильно подобрать вентилятор по производительности. По нормам в гараже кратность обмена воздуха варьируется в пределах 20-30 м³/час. Соответственно и вентилятор должен быть выбран под эту производительность. Его можно установить на вытяжку или на приточный участок.

Сегодня производители вентиляторов для принудительных систем предлагают несколько разновидностей своей продукции. Но чаще всего в гаражах используют настенные модели. Это конструкции, состоящие из электродвигателя с крыльчаткой на валу, который сам закреплен на корпусе прибора, закрытой с одной стороны решеткой.

На корпусе есть четыре монтажных отверстия, через которые и производится крепления вентилятора к стенкам или потолку. Некоторые современные модели имеют функцию ресивера, это когда вал двигателя может крутить и по часовой стрелке, и против нее. Такие приборы более удобны, потому что их можно устанавливать как изнутри гаражного помещения, так и снаружи. Главное – правильно включить вентилятор в нужную сторону.

Сегодня все чаще производители вентиляционных систем предлагают готовые комплекты, в состав которых входят воздуховоды и вентилятор закрытого типа. То есть, это пластиковый или металлический герметичный корпус, внутри которого установлен вентилятор. Корпус с двух сторон имеет патрубки, с помощью которых прибор устанавливается в схему воздуховодов. При этом вентилятор можно установить как на приточный участок, так и на вытяжной. Главное – сориентировать его по направлению движения воздушного потока.

Виды вентиляции в гараже для покраски авто

Любой гараж можно превратить в покрасочную камеру. Гараж должен быть оборудован вытяжным вентилятором, чтобы соответствовать требованиям. Систему вентиляции можно разделить на три типа: естественную, механическую и комбинированную.
