УЗО: устройство, виды, подключение с землей и без, причины срабатывания

Выбор устройства защитного отключения

Вышеприведенные примеры схем подключения УЗО демонстрируют возможность применения различного количества устройств. Понятно, что установка отдельного устройства защиты на каждую группу приборов удобна, так как срабатывание одного из них не вызовет отключения других потребителей, и поиск неисправности упрощен.

Однако УЗО стоят денег, и схема защиты должна быть оптимальной. Возможно, для питания таких важных потребителей, как, например, котел отопления и/или холодильник, нужно предусмотреть отдельную защиту. Если же в помещении установлена пожарная или охранная сигнализация, ее вообще подключают до УЗО.

С другой стороны, водонагреватель имеет смысл включить через отдельное устройство защитного отключения, так как принцип работы этого агрегата предусматривает определенную вероятность появления тока утечки. Неправильно оставлять без электроэнергии весь дом, если вышел из строя ТЭН водонагревателя.

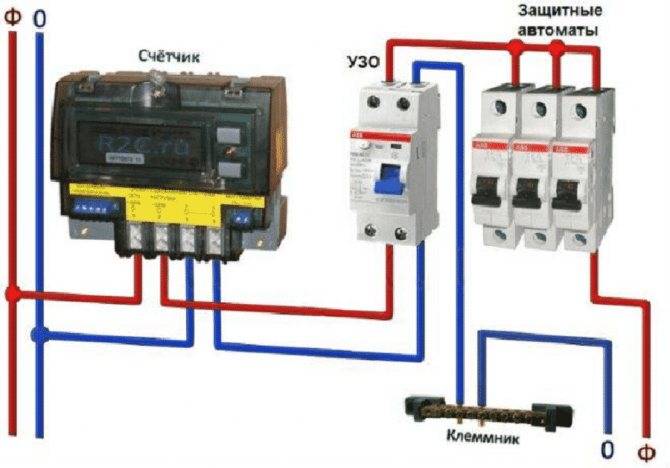

В классическом варианте после счетчика электроэнергии ставят устройство защиты с током отсечки 100 мА. При этом считается, что сопротивление изоляции проводки в доме или квартире не приведет к ложным отключениям, а возгорание электропроводки невозможно.

Для защиты людей применяют УЗО с допустимым током утечки 30 мА. Как мы видели выше, при незначительной суммарной длине кабеля в жилище устройство с таким номиналом защиты может быть единственным.
Потребители энергии в ванной комнате подключают через УЗО с характеристикой 10 мА, так как в помещении с высокой влажностью увеличивается вероятность удара человека электричеством.

Рабочий ток устройства защитного отключения измеряется в амперах и отражает допустимую нагрузку его контактов. Для защиты УЗО от перегрузки при срабатывании автомата его номинальную нагрузку выбирают несколько выше, чем у работающего с ним автоматического выключателя. Так, если автомат на входе, имеет параметр 40А, УЗО оптимально выбрать с параметром 50 А.

Подводя итоги, можно заключить, что подключение УЗО без заземления вполне возможно своими руками. Для этого следует внимательно изучить вышеизложенные рекомендации и не допускать ошибок.

Как избежать 3 ошибок при подключении УЗО

Есть ошибки, которые совершают неопытные электромонтёры при выборе и монтаже УЗО:

1. Недостаточный номинальный ток аппарата. Он выбирается не меньше, чем у вводного автомата или подключённого оборудования.
2. К одной клемме подключаются одножильные провода разного сечения. Это приведёт к плохому контакту и выходу прибора из строя.
3. Перед подключением одножильные провода перед подключением необходимо выгнуть так, чтобы они вставлялись без усилия. Если это не сделать, то они не обеспечат надёжного контакта или выломают клемму.

Источники

• https://SamoDelino.ru/elektrosnabzhenie/podklyuchenie-uzo-bez-zazemleniya.html
• http://electry.ru/vyiklyuchateli/kak-podklyuchit-uzo-bez-zazemleniya.html
• https://tokzamer.ru/bez-rubriki/shema-podkljucheniya-odnofaznogo-uzo-bez-zazemleniya
• https://domoticzlab.ru/elektrika/pravila-podklyucheniya-uzo-k-odnofaznoj-seti-bez-zazemleniya-luchshie-shemy-poryadok-rabot
• https://elektro220v.ru/uzo/2-pribora-uzo-i-differentsialnyy.html

Янв 25, 2021

Подключение УЗО в квартире

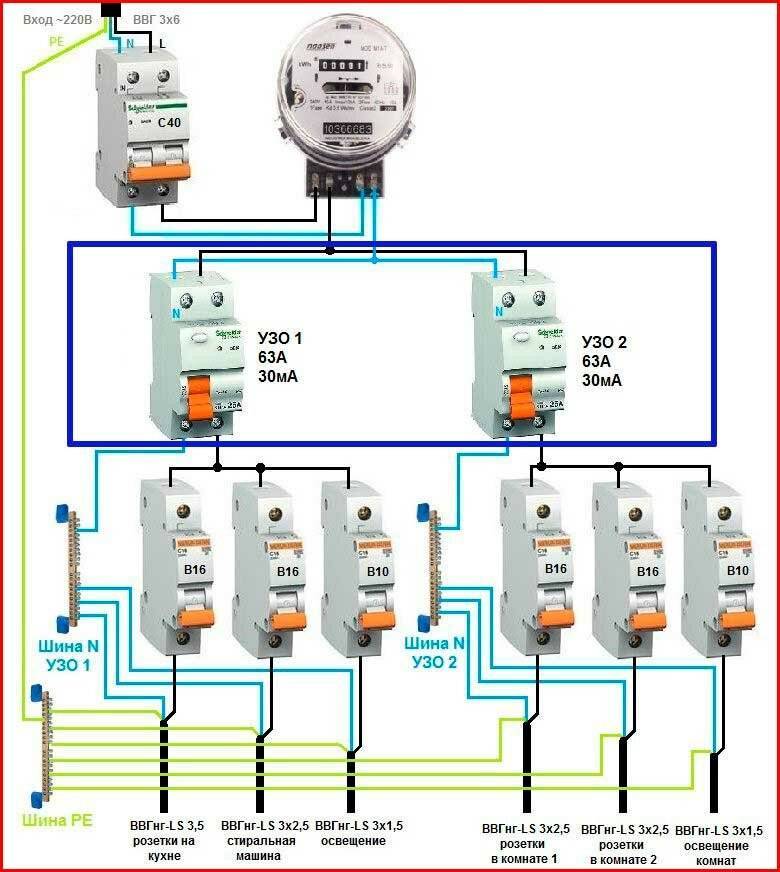

Типовая схема подключения УЗО в квартире приведена на рисунке. Видно, что общее УЗО включается как можно ближе к вводу, но после счетчика и главного (подъездного) автомата.

Там же на врезке показано, что в системе TN-C общее УЗО включать нельзя. При необходимости отдельных УЗО для групп потребителей их включают сразу же ЗА соответствующими автоматами, выделено желтым на рисунке.

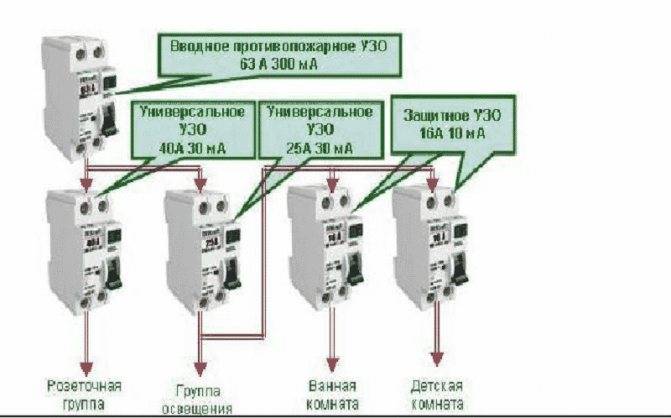

Номинальный ток вторичных УЗО берут на ступень-две выше, чем у «своего» автомата: для ВА-101-1/16 – 20 или 25 А; ВА-101-1/32 – 40 или 50 А. Но это в новых домах, а в старых, где защита нужнее всего: земли нет, проводка аховая? Кто-то там обещал просветить на предмет подключения УЗО без земли. Верно, как раз до этого дело и дошло.

• Помните, что:
• Ставить общее УЗО или дифавтомат на квартиру с проводкой TN-C недопустимо.
• Потенциально опасные потребители должны быть защищены отдельными УЗО.
• Защитные проводники розеток или розеточных групп, предназначенных для подключения таких потребителей, должны быть кратчайшим путем заведены на ВХОДНУЮ нулевую клемму УЗО, см. схему справа.
• Допускается каскадное включение УЗО при условии, что верхние (ближние к электровводу УЗО) менее чувствительны, чем оконечные.

Человек сообразительный, но незнакомый с тонкостями электродинамики (чем, кстати, грешат и многие дипломированные электрики-силовики) может возразить: «Погодите, а в чем проблема-то? Ставим общее УЗО, заводим на его входной ноль все РЕ – и готово, защитный проводник не коммутируется, заземлились без земли!»

Так, да не так. Отрезок РЕ с соответствующим отрезком нуля и эквивалентным сопротивлением потребителя R образуют петлю, охватывающую магнитопровод дифтрансформатора, см. принцип работы УЗО-Д. Т.е., на магнитопроводе появляется ПАРАЗИТНАЯ обмотка, нагруженная на R. Хотя R мало (48,4 Ом/кВт), на синусоиде в 50 Гц влиянием паразитной обмотки можно пренебречь: длина волны излучения – 6000 км.

Электромагнитное поле установки и шнура к ней также исключаем из рассмотрения. Первое сосредоточено внутри аппарата, иначе он не пройдет сертификацию и не поступит в продажу. В шнуре же провода проходят вплотную друг к другу, и их поле сосредоточено между ними независимо от частоты, это т. наз. Т-волна.

Но при пробое на корпус электроустановки или при наличии наводок в сети по паразитной петле проскакивает короткий мощный импульс тока.

1. В зависимости от конкретных факторов (просчитать которые точно может только специалист с опытом научной работы и на мощном компьютере) возможны два варианта:
2. «Анти-дифференциальный» эффект: всплеск тока в паразитной обмотке компенсирует разбаланс токов в фазе и нуле и УЗО будет, что называется, мирно сопеть носиком в подушку, когда на проводах уже повисла скрюченная головешка. Случай исключительно редкий, но крайне опасный.
3. Также возможен «супер-дифференциальный» эффект: наводка усиливает разбаланс токов, и УЗО срабатывает без утечки, побуждая хозяина к тягостным размышлениям: почему то и дело выбивает УЗО, если в квартире все исправно?

Величина обоих эффектов сильно зависит от размеров паразитной петли; тут сказывается ее открытость, «антенность». При длине РЕ до полуметра эффекты пренебрежимо малы, но уже при его длине в 2 м вероятность несработки УЗО возрастает до 0,01% По цифрам это мало, но по статистике – 1 шанс из 10 000. Когда речь идет о человеческой жизни, это недопустимо много. А если в квартире без заземления проложена паутина из «защитных» проводников, то чего удивляться, если УЗО «вышибает» при включении зарядки мобильника.

В квартире с повышенной пожароопасностью допустимо, при обязательном наличии индивидуальных УЗО потребителей, включенных по рекомендуемой схеме, ставить и общее ПОЖАРНОЕ УЗО на 100 мА разбаланса и с номинальным током на ступень выше, чем у защитных, независимо от тока отсечки автомата.

В описанном выше примере для хрущевки нужно подключить УЗО и автомат, но не дифавтомат! При выбивании автомата УЗО должно остаться в работе, иначе резко возрастает вероятность несчастного случая.

Поэтому УЗО по номиналу нужно брать на две ступени выше автомата (63 А для разобранного примера), а по разбалансу – на ступень выше оконечных 30 мА (100 мА). Еще раз: в дифавтоматах номинал УЗО делают на ступень выше тока отсечки, поэтому для проводки без земли они не годятся.

https://youtube.com/watch?v=BqzJmxvtRfo

Типы УЗО

Промышленность выпускает электромеханические и электронные УЗО. В основе обеих конструкций лежит дифференциальный трансформатор, но во втором варианте разбалансированность токов усиливается электронной схемой.

За счет этого электронные УЗО более чувствительны и быстрее отключают оборудование от сети. Но для своей работы они требуют питание, которое в некоторых ситуациях может исчезнуть, и тогда защита не сработает. Электромеханические устройства не нуждаются в напряжении и срабатывают всегда. Поэтому они считаются более надежными, хотя и не такими быстрыми.

Если подключаемое электрооборудование не содержит собственных блоков питания, устройств регулировки и преобразования напряжения, то токи утечки, которые в них могут возникнуть, будут иметь синусоидальный характер (как и питающее напряжение). От таких переменных токов защищают УЗО типа АС.

В более сложных приборах, например, в стиральных машинах с регулировкой скорости или в компьютерах, токи утечки могут носить однополярный импульсный характер. В этом случае необходимо ставить защитные устройства типа А.

Самые ходовые и дешевые — УЗО типа АС. Но в последнее время рекомендуют применять тип А. В медицинских учреждениях со сложной техникой ставят приборы типа В, которые реагируют не только на переменные синусоидальные и импульсные, но и на постоянный ток утечки.

Индексы S и G, присутствующие после указания типа устройства, говорят о том, что отключение сети будет происходить с небольшой задержкой. Такие экземпляры применяют в схемах защиты с последовательным включением нескольких УЗО (например, пожарных и защитных), чтобы они реагировали на возникновение токов утечки с задержкой по времени.

И электромеханические, и электронные УЗО выпускают для однофазных и трехфазных сетей. У первых рабочее напряжение 230 В, у вторых — 400 В. Стандартная степень защиты IP 20, диапазон рабочих температур -25…+40 градусов.

Схема устройства УЗО

Схемы подключения УЗО в трехфазной сети

Монтаж схем с трехфазными УЗО практически ничем не отличается от работы с однофазными. Такие варианты подходят, если в дом или квартиру заведены три фазы.

Выполняя подключения необходимо ориентироваться на маркировку жил и схему подключений. Российское и международное обозначение жил представлены в таблице далее.

Российская маркировка жил	Международная маркировка
А	желтая	L1	коричневая
В	зеленая	L2	черная
С	красная	L3	серая
N (нулевой провод)	синяя или голубая	N	синяя
Заземляющая жила		РЕ	желто-зеленая

Вводное трехфазное и отдельные групповые УЗО

В такой схеме общее УЗО монтируют после трехфазного вводного автомата. Отходящие от УДТ фазные проводники распределяют по групповым автоматическим выключателям. От них питание подается на ВД отдельных линий.

Вводное УЗО и трехфазный счетчик

Эта схема отличается от предшествующего варианта добавлением трехфазного электрического счетчика. У него для коммутации имеются 8 клемм: четыре на вход (три фазы и нулевой провод) и четыре на выход (3 фазы и нуль).

Питание на счетчик подводится с выхода вводного автомата, а уходит на вход трехфазного УЗО. Затем происходит распределение нагрузки по однополюсным автоматическим выключателям и УДТ.

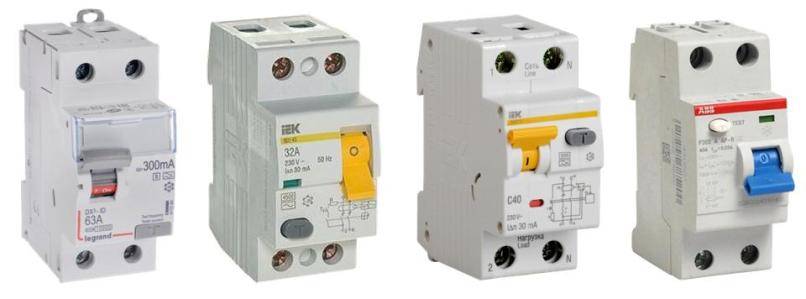

Обзор известных производителей и брендов

На рынке электрооборудования находится много профессиональных и надежных производителей. Основными из них считаются:

• АВВ. Это шведско-швейцарский производитель электротехнического оборудования. Оборудование этого производителя отличается высоким качеством и надежностью в работе. Цена за штуку в пределах 800-3000 рублей;
• Фирма находится во Франции. Цена за штуку в пределах 1300—6500 рублей;
• Французский производитель, давно работающий на российском рынке. Цена за штуку в пределах 550-12200 рублей;
• Американская фирма. Фирма конкурирует с предыдущими фирмами по качеству. Цена за штуку в пределах 510-8000 рублей;
• Фирма представляет Германию. Качество несколько хуже, чем в предыдущих фирмах. Цена за штуку в пределах 2600—5800 рублей.

Принцип работы УЗО

Принцип работы УЗО. — этим вопросом задаются многие.

Как известно из курса электротехники, электрический ток течет из сети по фазному проводу через нагрузку и возвращается обратно в сеть по нейтральному проводу. Это закономерность легла в основу работы УЗО.

Принцип работы устройства защитного отключения основан на сравнивании величины тока на входе и выходе защищаемого объекта.

При равенстве этих токов I_вх = I_вых УЗО не реагирует. Если I_вх > I_вых УЗО чувствует утечку и срабатывает.

То есть, токи протекающие по фазному и нейтральному проводу, должны быть равны (это касается однофазной двухпроводной сети, для трехфазной четырехпроводной сети ток в нейтрали равен сумме токов которые протекают в фазах). Если токи не равны – значит имеется утечка, на которую и реагирует УЗО.

Рассмотрим принцип работы УЗО более детально.

Основным элементом конструкции устройства защитного отключения является дифференциальный трансформатор тока. Это тороидальный сердечник на который намотаны обмотки.

При нормальной работе сети, электрический ток протекающий в фазном и нулевом проводе создает в этих обмотках переменные магнитные потоки, которые равны по величине, но противоположны по направлению. Результирующий магнитный поток в тороидальном сердечнике будет равен:

Как видно из формулы магнитный поток в тороидальном сердечнике УЗО будет равен нулю, следовательно ЭДС в контрольной обмотке наводится не будет, ток в ней, соответственно тоже. Устройство защитного отключения в этом случае не работает и находится в спящем режиме.

Теперь представим что человек коснулся электроприбора который в результате повреждения изоляции оказался под фазным напряжением. Теперь через УЗО кроме тока нагрузки будет протекает дополнительный ток — ток утечки.

В этом случае, токи в фазном и нулевом проводе не будут равны. Результирующий магнитный поток также не будет равен нулю:

Под воздействием результирующего магнитного потока в контрольной обмотке возбуждается ЭДС, под действием ЭДС в ней возникает ток. Ток возникший в контрольной обмотке приводит в действие магнитоэлектрическое реле которое отключает силовые контакты.

Максимальный ток в контрольной обмотке появится тогда когда в одной из силовых обмоток тока не будет. То есть, это ситуация когда человек коснется фазного провода, например в розетке в этом случае ток в нулевом проводе протекать не будет.

Несмотря на то, что ток утечки весьма невелик, УЗО оснащают магнитоэлектрические реле с высокой чувствительностью, пороговый элемент которого способен среагировать на ток утечки 10 мА.

Ток утечки это один из основных параметров по которому выбирают УЗО. Существует шкала номинальных дифференциальных токов отключения 10 мА, 30 мА, 100 мА, 300 мА, 500 мА.

Следует понимать, что устройство защитного отключения реагирует только на токи утечки и не работает при перегрузках и коротких замыканиях. Не сработает УЗО и в том случае, если человек одновременно возьмется за фазный и нулевой провод. Это происходит по тому, что человеческое тело в этом случае можно представить как нагрузку, через которую проходит электрический ток.

Из-за этого вместо УЗО устанавливают дифференциальные автоматы, которые по своей конструкции объединяют одновременно УЗО и автоматический выключатель.

Проверка работоспособности УЗО

Для того чтобы осуществлять контроль исправности (работоспособности) УЗО, на его корпусе предусмотрена кнопка «Тест». при нажатии на которую искусственно создается ток утечки (дифференциальный ток). Если устройство защитного отключения исправно, то при нажатии на кнопку «Тест» оно отключится.

Специалисты рекомендуют производить такой контроль примерно один раз в месяц.

Похожие материалы на сайте:

Как выбрать и не ошибиться

Независимо от назначения устройства подбираются по следующим параметрам:

По количеству подключаемых фаз делятся на двухполюсные и четырехполюсные. Однополюсные для сети 220 В, трехполюсные для 380 В. В домах и частных домовладениях, по причине использования однофазной сети, используют однополюсные УЗО.

Для выбора устройства защиты необходимо определить его назначение. По назначению можно разделить на следующие типы:

1. Бытовые – это однополюсные УЗО невысокой чувствительности с током нагрузки не более 50 А. Такие требования обусловлены большим количеством бытовых приборов и связанными с этим большими точками естественной утечки. Очень чувствительные будут постоянно ложно срабатывать. Нагрузочный ток в 50 А определяется параметрами счетчиков электроэнергии, устанавливаемыми в жилых помещениях, не превышающим этот номинал.
2. Для промышленного применения – чувствительные четырехполюсные УЗО с большими номиналами тока. Эти требования обусловлены большими токами потребления промышленным оборудованием, использованием трехфазной сети и повышенными требованиями к его защите по причине его повышенной опасности и большой стоимости.
3. Специализированные. К специализированным относятся противопожарные типа В. Они обладают высокой чувствительностью не только к утечкам переменного тока, но и к незначительным пульсациям постоянного тока.

Подключение проводов к УЗО

При подключении УЗО своими руками надо знать, куда подключать провода от нагрузки, а куда фазное напряжение и ноль. Клеммы для подключения проводов находятся на лицевой панели корпуса: сверху и снизу. Для двухполюсных автоматов — по два, для четырехполюсных — по четыре.

Внешний вид УЗО и назначение элементов

В верхние гнезда подключаются провода от счетчика или вышестоящего оборудования. К нижним подключается нагрузка или устройства низшего уровня. Если говорить о подключении противопожарного УЗО, то к нему подключаются провода, которые идут от счетчика. С выхода нейтраль заводится на шину, фазы (или фаза) идут дальше. В любом случае соблюдается правило: вход сверху, нагрузка или нижестоящие устройства — снизу.

Еще пару слов о том, как крепить провода. Это зависит это от фирмы-производителя и конкретной модели. Обычно используются винтовые зажимы. В этом случае надо винт открутить на пару оборотов, завести провод, затянуть винт, несколько раз основательно «дернуть» провод, проверяя качество затяжки. Через пару часов винты желательно подтянуть. За это время медь немного просядет, что ухудшит контакт.

УЗО в разрезе

В более дорогих моделях фирм Legrand («Легранд»), Shnaider Elektric («Шнайдер Электрик») — стоят пружинные зажимы. В них провода просто вставляются. Внутри расположена пластина, которая этот провод зажимает.

Еще пару советов насчет подключения многожильных проводов. Их в зажимы завести бывает проблематично, поэтому перед подключением на каждый провод надевают наконечник и опрессовывают его. Для подключения к защитным устройствам обычно используют обжимные гильзы подходящего диаметра. После этого завести провод в разъем несложно.

Устройство защитного отключения (УЗО) – описание

Многие люди слышали о том, что существует устройство защитного отключения – УЗО, но, что такое УЗО, для чего оно нужно в электрике, какие функции должно выполнять и можно ли вообще его не использовать в сети, знает не так много человек.

Для того, чтобы получить полное представление о том, что такое узо в электрике, о его функциях, устройстве, принципе работы нужно работать в области электрики, иметь диплом, но общие принципы действия и описание этого устройства сможет понять любой человек.

В большинстве квартир и домов не применяется и не применялось раньше УЗО, поэтому многие и не знают для чего его устанавливать, как оно работает.

Если говорить языком, принятым среди электриков, то УЗО, или устройство защитного отключения, представляет собой механический коммутационный прибор, служащий для автоматического прерывания цепи при превышении тока небаланса заданного значения, возникающего при определенных условиях.

Разные модели УЗО уже довольно давно продаются на рынке, многие профессионалы отлично знакомы с принципом их устройства, работы и активно применяют их при построении электрической проводки. Но многие электрики, хозяева домов и квартир, которые сами занимаются монтажом электрической системы не зная о преимуществах применения УЗО пренебрегают этим мощным средством предназначенным для защиты.

УЗО отлично защищает людей от поражения электричеством в случаях когда произошло нарушение изоляции, при случайных прикосновениях к токопроводящим неизолированным частям различного вида электрического оборудования и защищает имущество от теплового воздействия тока.

Самым вероятным местом поражения током в доме или квартире является кухня и ванная, где установлено очень большое количество электрических приборов, есть естественные заземлители – газовые, водопроводные трубы, мало свободного места и повышенная влажность воздуха.

Что понимается под выражением «утечка тока»? Под этим выражением понимается любой ток проходящий мимо электропроводки или мимо подключенных в сеть приборов. Вот как раз на эту утечку тока и реагирует УЗО, если ток пошел мимо электропроводки или электроприбора УЗО срабатывает и отключает сеть.

Токи утечки обычно имеют малые значения, поэтому защита от короткого замыкания и от перегрузки, которую обеспечивают обычные автоматические выключатели, на токи утечки не реагируют. Как видим, УЗО защищает от пожара, возникающего при замыкании при воспламенении тлеющей изоляции, и от поражения током людей.

Практически каждый человек за свою жизнь подвергался удару током в домашней сети напряжением 220 вольт. Этот ток составляет примерно 4-5 миллиампера, а если бы сила тока была большей, то опасность для здоровья и жизни значительно увеличилась.

Чтобы человека ударило током не обязательно нужно ковыряться в розетке или лезть в распределительный щит, достаточно просто дотронуться до стиральной машинки или холодильника, плойки и других приборов. Но почему так происходит?

Ответ простой – в том случае если в любом электрическом приборе нарушается изоляция токоведущих проводов, они начнут пропускать ток на корпус. То есть корпус прибора окажется под напряжением, а это все равно, что прикоснутся к оголенному проводу.

При прикосновении к такому прибору возникает ток замыкания с землей и если прибор не имеет заземления, то током ударит человека.

В большей части домов и квартир нет возможности заземлить корпуса электрических приборов, это не предусмотрено конструкцией, схемой проводки. От такого удара не сможет защитить никакой супер автоматический выключатель, установленный в щитке.

Гарантию от поражения током в таких случаях дает только применение более надежного и совершенного прибора, каким и является УЗО.

УЗО – это прибор, защищающий от токов утечки путем отключения сети в случае их появления. В случае, когда произойдет выше описанная ситуация с повреждением изоляции какого-либо прибора, то по телу человека, который замыкает цепь фаза-земля ударит током.

Но поскольку сила тока утечки не очень большая, в сравнении с номинальным током, то обычные автоматы этого не чувствуют и не отключатся. А человек в тоже время может и погибнуть при определенных условиях. УЗО, в отличии от автоматов, сразу среагирует на возникновение тока утечки и моментально разорвет цепь.

Что такое узо в электрике

Схемы подключения УЗО в однофазной сети

Большинство бытовых потребителей питаются по однофазной схеме, где для их электроснабжения используется один фазный и нулевой проводник.

В зависимости от индивидуальных особенностей сети однофазное питание может осуществляться по схеме:

• с глухозаземленной нейтралью (TT), в которой четвертый провод выполняет роль обратной линии и дополнительно заземляется;
• с совмещенным нулевым и защитным проводником (TN-C);
• с разделенным нулем и защитным заземлением (TN-S или TN-C-S, при подключении приборов в помещении отличия между этими системами вы не обнаружите).

Следует отметить, что в системе TN-C согласно требований п 1.7.80 ПУЭ не допускается применение дифференциальных автоматов, кроме защиты отдельных устройств с обязательным совмещением нуля и земли от прибора до УЗО. В любой ситуации при подключении УЗО следует учитывать особенности питающей сети.

Без заземления

Так как далеко не все потребители могут похвастаться наличием третьего провода в своей проводке, жильцам таких помещений приходиться обходиться тем, что есть. Наиболее простой схемой подключения УЗО является установка защитного элемента после вводного автомата и электрического счетчика. После УЗО актуально подключать автоматические выключатели для различной нагрузки с соответствующим током отключения. Заметьте, что принцип работы УЗО не предусматривает отключение токовых перегрузок и коротких замыканий, поэтому их обязательно устанавливают вместе с автоматическими выключателями.

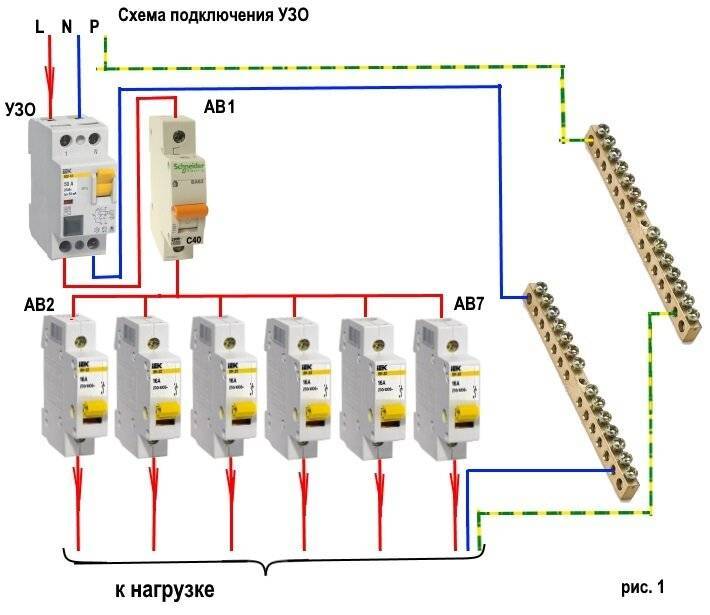

Рис. 1: Подключение УЗО в однофазной двухпроводной системе

Такой вариант актуален для квартир с небольшим количеством подключаемых приборов. Так как при коротком замыкании в каком-либо из них отключение не принесет ощутимых неудобств, а отыскание повреждения не займет много времени.

Но, в случаях, когда используется достаточно разветвленная схема электроснабжения, в ней могут использоваться несколько УЗО с различной величиной тока срабатывания.

Рис. 2: подключение УЗО в разветвленной однофазной двухпроводной системе

В этом варианте подключения устанавливаются несколько защитных элементов, которые подбираются по номинальному току и току срабатывания. В качестве общей защиты здесь подключается вводное противопожарное УЗО на 300 мА, за ним проводится нулевой и фазный кабель до следующего устройства на 30 мА одно для розеток, а второй на освещение, для ванной и детской устанавливается пара агрегатов на 10 мА. Чем меньший номинал срабатывания используется, тем более чувствительной будет защита – такие УЗО сработают при значительно меньшем токе утечки, что особенно актуально для двухпроводных схем. Однако устанавливать чувствительную автоматику на все элементы также не стоит, так как она имеет большой процент ложных срабатываний.

С заземлением

При наличии заземляющего проводника в однофазной системе применение УЗО более целесообразно. В такой схеме подключение защитного провода к корпусу приборов создает путь для утечки тока при нарушении изоляции проводов. Поэтому срабатывание защиты произойдет сразу при повреждении, а не в случае поражения током человека.

Рис. 3: Подключение УЗО в однофазной трехпроводной системе

Посмотрите на рисунок, подключение в трехпроводной системе производится аналогично двухпроводной, так как для работы устройства требуются только нулевой и фазный проводник. Заземляющий подключается только к защищаемым объектам через отдельную шину заземления. Ноль также может подводиться к общей нулевой шине, с нулевых контактов он разводится проводами к соответствующим приборам, подключаемым в сеть.

Как и в двухпроводной однофазной схеме, при большом количестве потребителей (кондиционера, стиралки, компьютера, холодильника и прочих благ цивилизации) крайне неприятным вариантом является зависание всех вышеперечисленных электронных схем с потерей данных или нарушением их работоспособности. Поэтому для отдельных устройств или целых групп можно установить несколько УЗО. Конечно их подключение обернется дополнительными затратами, но сделает отыскание повреждений более удобной процедурой.
