Замена полотенцесушителя в ванной комнате: подключение и монтаж

Виды конструкций, материалы

Полотенцесушитель, чья прямая обязанность — обеспечение быстрого высыхания белья, исполняет и другую роль — служит обогревателем.

Принцип работы

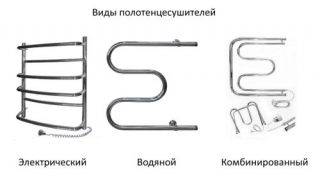

Все устройства классифицируются по типу теплоносителя.

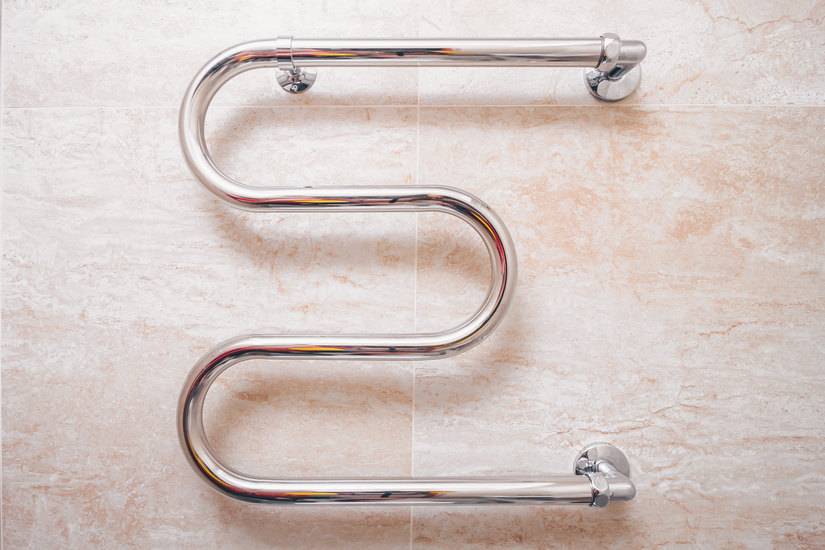

1. Водяные. Это классика — змеевики, через которые проходит горячая вода. Чаще их подключают к водопроводному стояку, реже (как правило, в частных домах) — к отопительной системе.
2. Электрические. Эти полотенцесушители нагреваются благодаря электричеству. Достоинства — отсутствие необходимости их монтажа в определенном месте (по соседству с трубами), возможность регулировки и выключения для экономии электроэнергии.
3. Комбинированные — водяные и электрические одновременно: два змеевика, один из которых может быть поворотным, имеют разные источники тепла. От предыдущих изделий их отличает повышенная цена.

Самостоятельный монтаж возможен, если куплена водяная модель. В этом случае посторонняя помощь не понадобится. Электрические либо комбинированные полотенцесушители требуют навыков. Чем проще сама конструкция, тем легче самостоятельно справиться с ее подключением.

Материалы

Стоимость и надежность полотенцесушителей зависит от материалов, идущих на их изготовление. К ним относится:

1. Обычная сталь. Это самый бюджетный вариант. Недостатки его относительны: это массивность и не слишком привлекательный вид. Однако первый минус превращается в достоинство, так как эти тяжелые конструкции долговечны, второй устраняется покраской.
2. Нержавеющая сталь. Это несомненный лидер, если иметь в виду соотношение цены и качества. Эти полотенцесушители долговечны, надежны, выглядят эффектно без всякой отделки. Коррозия, перепады температур, давления им тоже нипочем.
3. Латунь. Медь. Такие модели чаще имеют сложные формы, они стойки к коррозии, но не способны так же непоколебимо переносить перепады давления, как и сталь. Медь отличает высокая скорость сушки полотенец, однако большая цена — обратная сторона этой медали.

Установка перемычки (байпаса) и шаровых кранов

Перемычка – это Ваша палочка–выручалочка для непредвиденных ситуаций. Ее установка не обязательна, но крайне желательна.

Представьте себе, что в местах соединения полотенцесушителя появилась течь, которая с каждой минутой становится все интенсивней. Звонить в аварийную службу и ждать не меньше часа их приезда? Или Вам понадобилось заменить полотенцесушитель. Опять бежать в Управляющую Компанию и ждать, когда отключат в стояке горячую воду?

Чтобы не зависеть от таких ситуаций и устанавливают перемычку. Она представляет собой обыкновенную (в нашем случае полипропиленовую) трубу. Для ее установки на концы полотенцесушителя монтируют шаровые краны, которые при необходимости перекрывают поток воды через него. С установленной перемычкой циркуляция воды в стояке не прекращается даже в случае отключения полотенцесушителя.

Для удаления воздуха из системы рекомендуется устанавливать дополнительный шаровой кран в саму перемычку. Это поможет обеспечить беспрепятственную циркуляцию горячей воды в полотенцесушителе.

Популярные вопросы

При самостоятельной установке прибора нужно не только изучить технологию, но и решить другие вопросы: какой тип подключения выбрать, на каком уровне повесить устройство, как согласовать работы с управляющей компанией.

Мастера часто совершают одинаковую ошибку, не учитывая принцип работы полотенцесушителя. Краны на его входе и выходе бесполезны при отсутствии байпаса. Если их закрыть, по всему стояку будет перекрыта горячая вода. Нельзя допускать такой ситуации, это может привести к аварии.

Куда подключить и где лучше повесить?

Самая популярная схема подключения полотенцесушителя – монтаж к ГВС. Работы можно проводить в любое время года, в отличие от установки на стояк отопления. В этом случае нужно заказывать проект врезки в систему отопления и получать разрешение у управляющей компании. После монтажа специалисты ЖЭКа должны принять работу и проверить качество.

Соответственно, место установки напрямую зависит от того, как проходит горячая труба в ванной комнате. По правилам полотенцесушитель вешают на стену на расстоянии 120 см от пола.

В случае с электрическим прибором хозяева могут выбрать любое место установки. Его можно повесить на стену или установить на пол. Если в ванной комнате не хватает места, его можно расположить в коридоре.

Как заменить бесплатно через УК?

Если полотенцесушитель конструктивно предусмотрен в системе ГВС, он является неотъемлемой частью стояка и относится к общедомовому имуществу. Ремонт и замена его осуществляется управляющей компанией за счет ежемесячных платежей жителей дома. При этом специалист решает, требуется ли замена или ремонт труб. Для этого нужно обратиться с письменным заявлением в ЖЭК.

Для установки нового полотенцесушителя можно пригласить любого мастера или сантехника из управляющей компании. Бесплатно они не проводят такие работы, за свои услуги возьмут плату. В зависимости от сложности конструкции это обойдется хозяевам в 1500-10000 руб.

Можно ли поменять в отопительный сезон?

Замена устройства в отопительный сезон возможна, если полотенцесушитель подключен к ГВС. Нужно обратиться к управляющую компанию с просьбой перекрыть стояк и слить из него воду. Если прибор установлен на стояке отопления, придется ждать лета и централизованной продувки системы.

Как подключить к бойлеру?

Подключение полотенцесушителя через бойлер – единственный вариант для квартир с автономным нагревом воды и для частных домов. Нужно учитывать, что прибор будет нагреваться неравномерно. Поток воды будет идти от бойлера к смесителю через полотенцесушитель. Соответственно, он будет нагреваться только в момент включения горячей воды.

Соединение всех частей системы выполняют пластиковыми трубами способом пайки. От выхода бойлера делают отводку к месту крепления полотенцесушителя, после этого соединяют его с краном. Эффективнее всего система работает при длине труб соединения не более 1 м. Места соединений герметизируют силиконом. Преимущество такой системы в низком давлении, угроза протечек практически отсутствует.

Николай Игнатов/ автор статьи

Грамотная подготовка – залог успеха

Демонтаж полотенцесушителя требует предварительной подготовки. Прежде всего, необходимо согласовать свои действия с учреждением, отвечающим за водоснабжение. Затем приступают к приобретению инструментов и материалов.

Непосредственно перед началом работы потребуется:

• перекрыть поступление горячей воды;
• в подвале найти кран, действующий на обратку и выпустить воду;
• снять старую конструкцию, открутив гайки или срезав ее болгаркой.

Для работы нужно приготовить специальные инструменты:

• сварочный аппарат;
• оборудование для резки труб;
• кусачки;
• фитинги;
• фиксирующие элементы;
• шаровые краны.

Перед началом установки следует произвести грамотные расчеты. Новый полотенцесушитель должен располагаться на расстоянии 35 см от стены при диаметре 23 см, если диаметр превышает эти параметры, то нужно предусмотреть отступ, равный 50 см. От стояка горячего водоснабжения конструкция должна отстоять на 2 метра. Карандашом на стене делают отметки в тех местах, где будут сделаны отверстия для крепления. Отверстия для системы делают с помощью дрели, затем в них вставляют  пластиковые дюбели.

Приступая к работе, нужно трезво оценить свои возможности, произвести расчет мощности системы. Ошибки могут привести к серьезным последствиям. Если планируется заменить все конструкцию своими руками, требуется иметь необходимое оборудование, и главное, уметь им пользоваться. Правильно установить систему помогут советы специалистов.

Если в планах перенос полотенцесушителя в сторону по отношению к стояку горячей воды, потребуется разрешение, которое получают в ЖЭКе. Чем дальше разместится конструкция, тем ниже будет напор воды во всем доме.

Установка в прямом соединении

Этот метод применяют, когда произошел сильный засор трубы полотенцесушителя и нужна замена фрагмента трубы без переноса прибора в другое место. Такая процедура не требует большого количества времени или особых профессиональных навыков.Прежде чем начинать демонтаж старой трубы, нужно позаботиться об отключении и сливе горячей воды из системы. Иначе велика вероятность получить ожог. После ненужный кусок отрезается и на его место закрепляют новый. В зависимости от условий его или просто приваривают или фиксируют при помощи патрубков на резьбе.

Если в монтаже прибора соединение прямое, стоит учесть 2 основных момента:

• Во-первых, в местах установки патрубков диаметр не должен быть меньше, чем в стояке. Иначе циркуляция воды будет нарушена, а из-за возросшего сопротивления может возникнуть угроза быстрого износа или прорыва трубы.

• Во-вторых, установка кранов в прямом соединении в целом недопустима, поскольку никто из жильцов в доме не имеет права перекрывать водоснабжение в стояке. Но если вам необходимо периодически отключать прибор, можно установить байпас для полотенцесушителя. Это небольшой отрезок трубы, который приваривается к стояку и обеспечивает циркуляцию воды в основной трубе в то время, когда доступ жидкости в прибор перекрыт. Устанавливать запорные механизмы на байпас недопустимо.

В этом случае разрешена установка кранов, которые позволят отключить прибор от сети в случае ненадобности или демонтировать его полностью. При желании в систему можно установить термостатический регулятор, который будет поддерживать определенную температуру в приборе.

Общие правила монтажа

Независимо от выбранной схемы подключения, существуют общие принципы, согласно которым производится монтаж:

для того чтобы правильно разместить оборудование, не поленитесь предварительно произвести разметку на стене с помощью рулетки и маркера. В процессе работ регулярно проверяйте ровность изделия с помощью строительного уровня. Это поможет избежать разочарований и переделок, все стыки необходимо тщательно уплотнять и герметизировать. В качестве герметика обычно используется пакля, которой обматываются места соединений. Для уплотнителей лучше всего подойдут тефлоновые прокладки, затягивать все гайки необходимо плавно, чтобы избежать возможности срыва резьбы. Под гаечный ключ желательно положить кусок мягкой ткани, все элементы полотенцесушителя крепятся мягким способом, жесткий недопустим из-за перепадов температур, после того как установка произведена, а все стыки тщательно герметизированы, необходимо открыть запорные вентили, чтобы осуществить подачу горячей воды в систему. Открывать краны нужно плавно, в противном случае высок риск возникновения гидравлического удара, который может мгновенно повредить систему, все элементы системы должны быть сделаны из одного вида металла, в противном случае возможно возникновение электролитической коррозии, если вы планируете замаскировать стояк или трубы подводки в стене, то после полной установки системы сначала протестируйте ее на работоспособность, и только потом приступайте к отделочным работам. В этом случае вы сможете заметить протечку в любом месте соединения

Если же большинство стыков будет спрятано в стене, то вы сможете увидеть данную неприятность только после того, как она перерастет в гораздо более крупную, при монтаже важно соблюдать расстояние между стеной и оборудованием. Оно зависит от диаметра труб

Если он более двух с половиной сантиметров, то от полотенцесушителя до стены должно быть 5–7 см. Если же диаметр труб меньше, то и необходимое расстояние уменьшается, оно должно составлять от 3,5 до 4 сантиметров.

Установка водяного полотенцесушителя из нержавеющей стали не зря вызывает столько вопросов, особенно у тех, кто ранее очень редко сталкивался с сантехническими работами. Теперь вы можете видеть, сколько различных нюансов необходимо учесть в процессе установки.

Тем не менее, выполнить эту работу самостоятельно вполне реально. Если вам не хватило какой-то информации, то рекомендую посмотреть видео, ссылку на которое я оставлю ниже. Наглядные уроки зачастую усваиваются лучше, чем прочитанный текст, либо просто дополняют его, давая в итоге необходимый уровень знаний.

Впрочем, если вы все же сомневаетесь в своих силах, то для проведения данного вида работ лучше вызвать специалиста. Ведь речь идет не просто о водоснабжении, а об очень высоких температурах. Срыв неправильно установленного полотенцесушителя — дело крайне неприятное, ведь очень горячая вода льется на пол под довольно сильным напором.

В моей практике не раз бывали случаи таких вызовов. Как правила, к тому времени, когда аварийная служба успевает доехать до нужного адреса (а это не так уж долго), квартира частенько оказывается уже практически затопленной. При этом перемещаться по ней довольно сложно, учитывая температуру воды.

В общем, оцените реально свои силы и в случае неуверенности не скупитесь на мастеров. А если вы все же решились на самостоятельную работу — желаю удачи и успешного завершения!

Рекомендации по выбору нового устройства

Прежде чем заменить полотенцесушитель в ванной, нужно грамотно его выбрать. Учитывают все связанные с монтажом трудности.

Различают 3 основных типа:

• водяные – часть отопления;
• электрические;
• комбинированные – включают ТЭНы и теплообменники.

Водяной вариант наиболее дешев в эксплуатации. Пока горячая вода подается в дом, он будет работать бесперебойно. Однако установить его сложно. А врезка полотенцесушителя в уже имеющуюся систему отопления еще более тяжелая задача.

Если решено ставить водяной, учитывают давление в системе – в старых советских домах оно составляет 5–7 атм., в новых – 8–10. Импортные модели обычно рассчитаны на меньшее давление и выходят из строя уже через год.

Электрические модели работают автономно. Однако расходуют немало электроэнергии. Могут быть стационарными и крепиться на стену или мобильными – опираться на пол. Подбирают конструкцию по объему помещения.

Комбинированные полотенцесушители работают в двух режимах. Но стоимость их значительно выше, а монтаж такой же сложный, как и у водяных моделей.

Учитывают материал изготовления:

• нержавейка – не ржавеет, прочен, легок, лучше выбрать модель с толщиной стенок от 2 мм;
• медь и латунь – обеспечивают более высокую теплоотдачу, не ржавеют, однако для работы с ГВС подходят только трубы, гальванизированные изнутри;
• черная сталь – ржавеет при отсутствии ухода, требовательна к качеству воды, к ГВС подключают только варианты с антикоррозийной защитой.

Также нужно учесть способ врезки: боковой, диагональный, нижний или верхний.

Способы подключения полотенцесушителя

Полотенцесушитель может подключаться к ГВС или к системе отопления. Наиболее распространенным вариантом является подсоединение к отопительному контуру. В данном случае устройство будет нагреваться только в отопительный сезон.

Более удобным вариантом считается монтаж полотенцесушителя посредством его подключения к системе горячего водоснабжения. Эта технология установки традиционно используется в большинстве современных новостроек. Присоединение может выполняться путем создания специального ответвления или с помощью метода врезки в участок трубопровода. Преимущество данного способа заключается в том, что прибор будет нагреваться при включении горячей воды на протяжении всего года.

При замене полотенцесушителя подключение осуществляется диагонально, сбоку, а также сверху или снизу трубы. Врезка устройства может производиться непосредственно в квартирный водопровод или в стояк. Наибольшую эффективность обеспечивают диагональное и боковое подсоединение. К числу их достоинств относится то, что они не требуют смещения, оптимально подходят для различных моделей, а уровень напора воды в этом случае не влияет на качество ее циркуляции. Верхний и нижний методы подключения чаще всего используются при скрытой прокладке водопроводных труб, которые могут располагаться под потолком или монтироваться в полу.

Перемычка: нормы монтажа

Перемычку еще называют байпас. Она представляет собой отрезок трубы, оснащенный элементами соединения и кранами. При нормальной эксплуатации устройства, перемычка не выполняет свою функцию. В работу она вступает при возникновении аварийных ситуаций.

Монтаж в ванной перемычки позволяет:

• перекрыть поступление воды в полотенцесушитель без прекращения циркуляции жидкости по стояку при возникновении протечки или аварии;
• замену или ремонтирование элемента сантехники в любое время года, благодаря возможности перекрыть доступ теплоносителя в устройство.

В перемычку монтируются шаровые краны для полотенцесушителя. Они нужны для удаления воздуха из труб. В магистрали и полотенцесушителе благодаря этому вода циркулирует свободно.

Важно, перемычка — это не обязательный элемент устройства, работа возможна и без нее. Труба с соединительными элементами обеспечивает надежность и удобство эксплуатации

Некоторые специалисты считают, что при редких поломках и заменах проще обратиться в компанию, отвечающую за дом и перекрыть воду по стояку.

При монтаже полотенцесушителя необходимо выдержать уклон подводящей трубы

Способы крепления полотенцесушителей

— стационарный . Это жесткий способ установки, при котором сантехническое изделие не может изменять свои положение.

— поворотный . При данном способе крепления полотенцесушителя, в дальнейшем возможно вращать оборудование на 180° относительна стены. В роли уплотнителей при монтаже выступают резиновые кольца. Учитывая тот факт, то разворачивание будет производится довольно часто, рекомендуется отдавать предпочтение наиболее качественным вариантам.

Монтаж электрического полотенцесушителя должен предусматривать надежное заземление. Установка производится скрытым способом (проводка прокладывается в стене) или открытым — подключение устройства в розетку. При этом крепление для электрического полотенцесушителя должно размещаться на удалении не менее 60 см от ванной, раковины, душевой кабины.

Технология монтажа

Методика замены одинакова при любом способе подключения. Включает подвод труб, если в этом есть нужда, монтаж кранов, собственно крепление прибора и подключение полотенцесушителя к системе горячего водоснабжения.

Крепление к стене

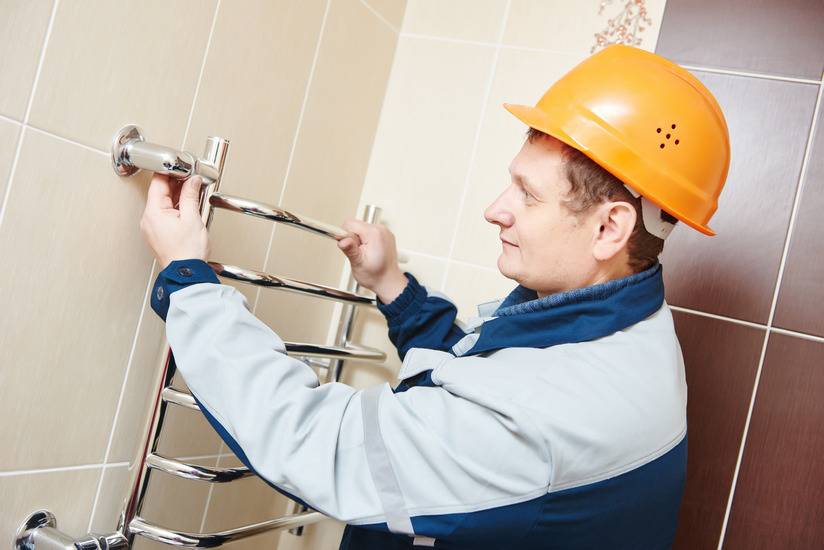

Монтаж начинают с фиксации полотенцесушителя. Чаще всего его ставят на кронштейны.

1. Размечают стену под кронштейны – змеевик после установки должен находиться строго горизонтально.
2. Высверливают отверстия соответствующим сверлом, вставляют дюбели.
3. Кронштейны прикручивают к прибору. Затем устройство приставляют к стене и фиксируют шурупами. Между полотенцесушителем и стеной должно оставаться рекомендованное производителем расстояние.

Если от старой установки остались трубы и краны, конструкцию сразу же подключают к перемычкам на фитинги. Соединение уплотняют паклей или ФУМ-лентой.

Для монтажа могут понадобиться прямые или угловые резьбовые переходники.

Использование байпаса

Замена полотенцесушителя в ванной может выполняться и без байпаса, однако специалисты рекомендуют его ставить. Это позволяет в дальнейшем отключать при надобности змеевик, не перекрывая воду во всем стояке.

Если ГВС состоит из пластиковых труб, для установки байпаса используют тройники. Инструкция проста.

1. Нарезают фрагменты трубы по размеру дистанции между нижним и верхним отводом. Диаметр такой же, как и у основной трубы.
2. На трубные входы от стояка ставят муфты с помощью паяльника.
3. Вставляют отрезки трубы в тройники снизу и сверху.
4. На концы змеевика ставят шаровые краны – сверху и снизу.
5. Соединяют отрезками трубы краны и тройники, замыкая систему.

Правила подключения

Полотенцесушитель можно подключать к трубам отопления или к ГВС. Это не принципиально. Важнее подобрать эффективную схему подключения, так как жидкость здесь идет самотеком.

Самый распространенный вариант – боковое или диагональное подключение. Вода подается в полотенцесушитель сверху, через верхний отвод, а выпускается снизу. Трубы используются без сужения, такого же диаметра. Работоспособность такой системы не зависит от направления и скорости подачи воды, а после отключения не нужно стравливать воздух.

Правила следующие.

1. Верхняя точка врезки должна быть выше отвода к змеевику, нижняя – ниже нижнего отвода прибора. Уклон отводов – 2–3 см на 1 погонный метр.
2. Сечение полипропиленовых труб – 25 мм, стальных – ¾ дюйма.
3. Подводящие трубы должны быть ровными, повороты и «горбы» недопустимы.
4. Рекомендуется теплоизолировать подвод, особенно при скрытом монтаже.

Некоторые модели рассчитаны на нижнее подключение. Допускаются 3 схемы: с врезкой в трубу ГВС без ее прерывания, с подключением к нижней трубе и к верхней через краны – здесь байпас смещен. Также возможна установка байпаса между нижней подводящей трубой и верхней.

Правила следующие.

1. Нижний отвод располагается ниже змеевика.
2. Верхний при установке смещенного или зауженного байпаса располагается ниже точки подключения к прибору.
3. Трубы нужно утеплять.
4. Подводящие водоводы монтируют с уклоном в 2 см на 1 м.

Допускаются некоторые отступления от правил. Схема, где верхний отвод располагается ниже врезной точки полотенцесушителя, рабочая при достаточном давлении в сети. Однако здесь образуется воздушная пробка. Поэтому после отключения нужно стравливать воздух.

Нижняя врезка тоже может быть модифицирована. Точка подключения ввода воды располагается на уровне нижней точки полотенцесушителя, а отводящая труба врезана еще ниже.

Неправильные схемы

При неверном подключении вода по системе не циркулирует. Это мешает работе не только собственно сушки, но и всей системы отопления или ГВС.

Прибор не может быть расположен ниже нижнего отвода от стояка. Теплоноситель опускается в нижнюю часть прибора и не поднимается, так как сверху его давит теплоноситель. Еще хуже вариант, когда верхний отвод при таком же положении нижнего установлен ниже верхней точки полотенцесушителя.

Боковая врезка исключает изгиб трубы. Если верхний отвод совершает подъем выше верхней точки сушки, прибор работать не будет. Если подобно рода «горб» есть на верхнем и нижнем отводе, естественная циркуляция невозможна.

Проверка качества установки

После монтажа полотенцесушитель тестируют. Для этого открывают воду и наполняют прибор. Проверяют степень нагрева и качество стыков – они должны оставаться совершенно сухими. Змеевик должен нагреваться равномерно и достигать такой же температуры.

Стоит проверить слив. Для этого отключают воду, сливают теплоноситель из змеевика и оценивают степень завоздушенности. Последнее допускается только, если верхний отвод расположен ниже верхней точки.

Перенос

Процесс переноса полотенцесушителя требует согласования с соответствующими муниципальными органами. Для этого необходимо прийти за официальным письменным разрешением в органы ЖЭКа

При обращении важно указать, на какое расстояние от стояка планируется перенести конструкцию

После выполнения всех работ и проверки работоспособности оборудования необходимо будет пригласить представителя ЖЭКа для контроля качества установки.

Конструктивные особенности водяного стояка

Жидкость по стояку подаётся под высоким давлением, поэтому оптимальным решением будет монтаж в летний период. Перед работами необходимо перекрывать воду и убедиться в том, что жидкость сошла со стояка перед началом работ.

В отдельных случаях применение пластиковых труб при переносе полотенцесушителя является невозможным, так как под весом конструкции трубы могут деформироваться. В этом случае инсталляция предполагает применение электросварки

Особое внимание стоит уделять контролю качества и герметичности соединений

Инсталляция прибора при перемещении

Монтаж непосредственно самого змеевика выполняется на резьбовые соединения. Это позволит при необходимости выполнить ремонт, обслуживание и замену оборудования в процессе дальнейшей эксплуатации. Каждая резьбовая точка соединения должна уплотняться специальной лентой, которая, расширяясь при нагревании, полностью исключает разгерметизацию, закрывая микропоры в металле.

Современный ремонт предусматривает скрытую инсталляцию труб. Все штробы, в которые закладываются элементы, впоследствии заделываются с помощью декоративной штукатурки или плитки. Снаружи остаётся только байпас и непосредственно змеевик. В новостройках панельного типа выполнение штроб в стенах может быть невозможным и для скрытия инсталляций применяется зашивание стен гипсокартоном.

Подключение питания

Комплектация прибора предусматривает следующие элементы:

1. кабель питания с соответствующими выводами для подключения;
2. система регулирования тока и жидкого теплоносителя (регулятор мощности с термостатом);
3. коммутатор на корпусе агрегата для подключения кабеля заданного сечения

В любом случае, к устройству обязательно должна идти инструкция, не позволяющая ошибиться. Поскольку речь идет о напряжении и влажном помещении, то инстинкт самосохранения должен быть на первом месте.

Как было сказано уже ранее, влагостойкие розетки размещаются на третьем зональном участке, во избежание попадания губительных брызг. Кроме того, должно проводиться заземление, а линия питания защищаться с помощью устройства защитной блокировки. Если же было принято решение использовать розетку за пределами помещения, то, скорее всего, понадобится снова использовать бур со сверлом, чтобы появилась возможность проведения кабеля. Впоследствии отверстие герметично заделывается.

При подключении электрического или комбинированного полотенцесушителя важно тщательно изучить инструкцию

Чтобы подключить устройство на отдельную линию, из распределительного щитка к нему подводится провод, который затем скрывается в ПВХ-коробе. Быстрее всего с такими работами справляется бывалый электрик. Если же владельцу хочется доказать себе, что он тоже может — то ему следует тщательно проверить состояние проводки.

Как установить новый змеевик?

Подключение полотенцесушителя к трубам подачи горячей воды, как отмечалось ранее, регламентируется СНиПом. Что такое этот СНиП, а также что в нем говорится о нашей проблеме.

А если планируется установка нового устройства, то к трубопроводу следует прикрепить отрезки ПП труб, а уже к ним – сам змеевик. Процедура подключения не представляет собой ничего сложного. Вам нужно просто соединить концы, используя специальный паяльник для труб из полипропилена.

Обратите внимание! При этом выдерживайте незначительный наклон подводящей трубы, направленный в сторону движения горячей жидкости. Наклон должен составлять приблизительно 0,5-1 сантиметр на всю длину отрезка

Вода должна двигаться по змеевику сверху вниз, по этой причине подача подсоединяется к верхнему раструбу изделия.

Добавим также, что существуют и предельные дистанции, которые обязательно должны выдерживаться между стенами (как облицованными, так и отделанными штукатуркой) и полотенцесушителем. Они приведены ниже:

1. 5 сантиметров, если диаметр труб превышает 2,3 сантиметра;
2. 3,5 сантиметра, если диаметр труб меньший 2,3-х сантиметров.

Дабы стены не подвергались чрезмерным нагрузкам, вызванным термальными деформациями горячей трубы, конструкция крепится не жестко, а навешивается на крепежные кронштейны.

Как только будут завершены все этапы, тщательно изучите соединения – те должны оставаться сухими.

Выбор схемы подключения

Это первый этап подобных сантехнических работ. Если заранее не изучить основные способы установки, то вероятность совершения ошибки при работе повысится.

Самый простой вариант — подключение непосредственно к стояку. В этом случае полотенцесушитель (разных форм) становится его неотъемлемой частью. Такой монтаж можно увидеть в домах, имеющих старую систему водоснабжения. Данная схема не предусматривает установку шаровых кранов либо иных запорных элементов, так как при их запирании перекрывается стояк, а значит, соседи остаются без горячего водоснабжения. Поэтому, для того чтобы получить возможность отключения или самостоятельной регулировки температуры в полотенцесушителе, подключают байпас.

Боковой, диагональный подвод

Подключение полотенцесушителя с запорными элементами и байпасом возможно этими двумя способами. Разница между ними мала, но каждый мастер делает выбор, исходя из своих соображений. Эффективной работы данной схемы можно добиться, если следовать нескольким правилам:

1. Полотенцесушитель, располагающийся в 2000 мм (или более) от стояка, должен иметь врезку верхнего отвода выше, чем сама точка подключения у конструкции, нижняя — ниже. Если расстояние меньше этой цифры, то допускают монтаж прямых подводов, так как уклон в этом случае не нужен.
2. Трубы, которые соединяют отводы с полотенцесушителем, обязаны быть прямыми: не иметь «горбов», провоцирующих постепенное скапливание воздуха — пробку, перекроющую со временем циркуляцию воды. Если есть возможность, то пластиковые подводы, которые запланировано спрятать в стены, лучше укрыть теплоизоляционным материалом.

Нижний подвод

Некоторые большие модели Н-образной формы (лесенки) допускают схему подключения с нижними подводами. Данное боковое либо диагональное присоединение тоже требует соблюдения нескольких правил, обеспечивающих эффективную работу.

1. Если диаметры стояка и байпаса не совпадают (последний меньше), то верхнюю врезку располагают ниже полотенцесушителя. Точно так же поступают, когда байпас имеет смещение. Нижняя врезка всегда обязана находиться ниже конструкции.
2. В этом случае тоже рекомендуется теплоизоляция подводов, запрещены «горбы». Использование воздухоотводчика — крана Маевского — первая необходимость.

Если байпас не смещен, имеет аналогичный диаметр, то верхняя врезка может располагаться выше низа полотенцесушителя. Для проведения качественной установки, необходимо знать, что:

• подводящий и отводящий трубопроводы должны иметь уклон — как минимум 3 мм на каждый метр, больше — лучше;
• хорошую циркуляцию воды в полотенцесушителе, находящемся далеко от стояка, обеспечит диаметр труб, составляющий более 32 мм, меньшее сечение допускают для полотенечных сушек, расположенных близко;
• любые неровности труб (выступы, углубления) негативно скажутся на циркуляции теплоносителя;
• утепление подводящих ПВХ труб рекомендовано при любой схеме подключения.
