Установка варочной панели в столешницу

Ремонт стекла

Стекло варочной панели можно отремонтировать только путем полной замены этого компонента. Учитывая сложность приобретения и высокую стоимость нового элемента, лучшим способом ремонта керамической варочной панели является покупка подержанного изделия, внешний вид которого исправен, но внутренняя часть практически не подлежит ремонту. Такой ремонт может быть выполнен только в том случае, если «донорский» кузов идеально подходит по размеру и марке. Для ремонта керамической варочной панели достаточно аккуратно демонтировать обе поверхности и перенести внутренние детали старой варочной панели в новый корпус. В видеоролике «Как снять и установить стекло с варочной панели» очень хорошо показан этот процесс:

Последним шагом в установке варочной панели является подключение ее к подходящему источнику питания. Это может быть электричество или газ.

Последний этап установки варочной панели — подключение ее к подходящему источнику питания.

Обратите внимание. Несоблюдение правил техники безопасности может поставить под угрозу не только вашу собственную жизнь, но и жизнь других людей

Электрическая панель

Функциональность панели напрямую зависит от электропитания, поэтому следует убедиться, что розетка находится поблизости. Помните, что розетка должна быть заземлена, а сечение кабеля должно быть не менее 4 квадратных сантиметров.

Поскольку плита зависит от электропитания, убедитесь, что розетка находится рядом и легко доступна.

После установки плиты необходимо включить ее в розетку и проверить работоспособность.

После установки плиты необходимо включить ее в розетку и проверить работоспособность.

Индукционная панель

В плане установки такая модель ничем не отличается от электроплиты. Только некоторые модели не имеют кабеля, поэтому вам придется соединять провода самостоятельно.

При установке эта модель ничем не отличается от электрической плиты.

Газовая панель

При установке необходимо соблюдать следующие меры предосторожности

• На кухне должен быть вытяжной колпак.
• Расстояние между плитой и стеной должно быть не менее 13 см.
• Шланг от прибора к газовой трубе должен находиться в легкодоступном месте.

Выбор варочной панели

Прежде всего, необходимо знать, какие существуют типы варочных панелей, чем они отличаются от варочных панелей большой вместимости и какие из них следует выбрать.

Прежде всего, необходимо знать, какие существуют типы варочных панелей, чем они отличаются от полноразмерных варочных панелей и какие из них следует выбрать.

Отдельно стоящие варочные панели выгодны тем, что они не зависят от духовки и могут быть размещены где угодно, в то время как для плит необходимо выделить целое пространство. Широкий ассортимент варочных панелей позволяет выбрать подходящий размер, цвет и материал. Единственный недостаток — высокая стоимость.

Широкий ассортимент поверхностей позволяет выбрать подходящий размер, цвет и материал.

Прежде чем отправиться за покупками, необходимо определиться с типом. К ним относятся следующие.

• Газ. Мы не говорим, что это самый популярный тип, но люди чаще выбирают эти панели, потому что газ дешевле электричества. Газ также гораздо реже выходит из строя, чем электричество. Это означает, что вы можете готовить даже при свечах.
• Электрические варочные панели бывают разных конструкций и функций. Они могут быть интегрированы в любой интерьер кухни и придать ей элегантный и стильный вид.
• Combi — на все случаи жизни. Когда электричество отключается, варочная панель продолжает работать, но на газе. И наоборот.

Также важно знать, из каких материалов изготовлены варочные панели

• Эмаль. Его отличает выгодная цена и хорошее качество.
• Сталь (нержавеющая сталь). Три слова, которые описывают эти модели: Цена, долговечность и стиль.
• Стеклокерамика. Это самый лучший материал с технической точки зрения, но и самый дорогой.

Специальные особенности установки индукционной панели

Как я сказал, индукционная панель работает несколько отлично от обычных электрических панелей. Об этом отдельная статья Чем отличается индукционная плита от других электрических моделей.

Магнитные потоки, образуемые элементами панели, распространяются не только в сторону посуды, но и вниз и в стороны. Это создает дополнительные правила и установка индукционной варочной панели несколько меняется.

1. Во-первых, тепловые заглушки, которые стоят под элементами панели греются, а значит нужно обеспечить вентиляцию под панелью. Вентиляционные зазоры в 6-10 см, нужно сделать, как показано на рисунке. Закрывать, загораживать эти зазоры нельзя.

Установка индукционной варочной панели: вентиляционные зазоры 2. Во-вторых, несмотря на тепловые заглушки преграждающие распространение магнитных волн под панель, не рекомендуется хранить под панелью металлическую посуду. 3. В-третьих, в конструкции индукционной панели есть вентилятор. Он стоит снизу панели и обеспечивает охлаждение тепловых ловушек (если они есть) и индукционных катушек. Этот вентилятор частично открыт и нужно чтобы в него не попадали мелкие бытовые предметы, которых на кухне масса. Поэтому, под индукционной панелью вообще ничего хранить не нужно. Только вентиляционный зазор и всё.

вентилятор индукционной плиты 4. В-четвёртых, современные индукционные панели хорошо защищают окружающее пространство от токов магнитной индукции панели. Однако, нужно учесть, что при работе панели возможно негативное воздействие на мобильные телефоны, телевизионные антенны, металлическую посуду и даже болты и шурупы с ферромагнитными свойствами в зоне работы панели.

5. Кроме этого есть и пятая и шестая и десятая, особенность, но уже эксплуатации индукционных панелей, которые кардинально отличаются от пользования простой электрической панелью. Например:

• Не включайте конфорку, если на ней не стоит посуда;
• Не готовьте с открытой крышкой;
• Диаметр посуды должен точно соответствовать диаметру конфорки;

Статья по теме: Новая электрическая розетка для плиты, подготовка к работе: замена старой розетки для плиты, часть 1

При работе панели слышны звуки:

• потрескивание (не та посуда),
• жужжание (работа вентилятора),
• свист (включены больше двух конфорок),
• пощелкивание (переключение мощности),

И все эти звуки являются нормальными.

Установка варочной панели в столешницу в зависимости от материала

По материалу изготовления кухонные рабочие поверхности делятся на 2 вида:

1. Каменные натуральные (гранит, мрамор, оникс и др.) и искусственные (бетон, эпоксидные смолы, акрил, кварц агломерат столешница).
2. Древесные плиты ДСП или цельный щит досок, покрытые декоративным слоем камня или плотной пленки.

Каменную поверхность сложно обрабатывать из-за твердости материала (лучше доверить все профессионалам), а с древесными плитами можно работать самостоятельно.

Конструкция любой варочной поверхности предполагает наличие крепежа для фиксации на столешнице. Это могут быть ушки для прикручивания саморезами или зажимы, не повреждающие нижнюю поверхность несущего основания. Последние предпочтительны для камня, который сложно сверлить.

Крепление

Чтобы правильно встроить варочную поверхность, ее необходимо закрепить снизу. Крепеж, представляющий собой совокупность саморезов и специальных пластинок-скоб, поставляющийся в комплекте, позволяет сразу же прикрепить панель к столешнице. Крепится устройство по четырем углам. Затягивать все придется плотно, чтобы не допустить возникновения щелей. Завершается процесс крепления возвращением на место всех прежде снятых деталей. После того как устройство удалось зафиксировать, необходимо острым инструментом обрезать все выступающие сверху излишки уплотнительной резинки. В целом встраивать самостоятельно данный вид техники является очень простой задачей.

В каких случаях снимается встраиваемая варочная панель

Встраиваемая панель обычно снимается в следующих случаях:

1. Не горит газовая конфорка или слабое пламя – причиной является недостаточная подача кислорода либо переизбыток углерода. Устраняется путем разборки конфорочной единицы, прочищаются воздуховоды, которые обеспечивают пламени достаточный приток кислорода;

   Разборка и чистка газорассекателя

2. Пламя загорается и сразу гаснет – если используется баллонная система газоснабжения, причину следует искать в нитке редуцирования, так как давление природного газа на порядок меньше, чем в системе «Баллон». Для устранения данной неисправности необходимо с помощью слесарного инструмента – отвертки — повернуть регулятор по часовой стрелке на редукторе баллона на одно деление;
3. Блок розжига не реагирует на плавный пуск – неисправность платы управления, может быть причина в неисправности пускового конденсатора, емкость которого должна быть 50-100 Рф. Замена его должна быть выполнена сервисом по обслуживанию.

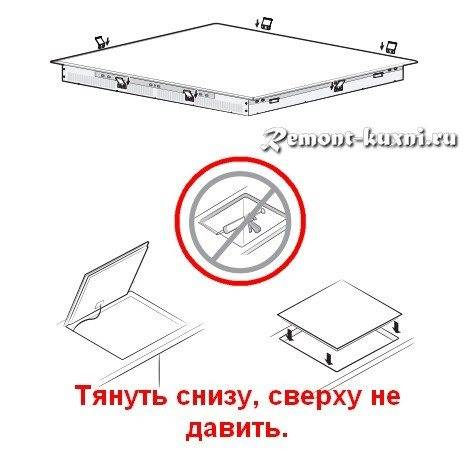

Демонтаж встраиваемой варочной панели не составит большого труда. В случае с газовой варочной конструкцией обойтись без привлечения квалифицированного персонала крайне трудно, потому что должны быть соблюдены все меры безопасности СНиП, ППБ и правила электробезопасности.

Как установить газовую панель – Выполнение работ

Разметка столешницы

Разметку столешницы из дерева проводите по шаблону, который должен быть в документации к панели. Если нет шаблона, в паспорте должны быть указаны размеры пропила.

Пропил отверстия в столешнице

Важно! Своими руками можно пропилить только столешницы из дерева (ДСП, МДФ). Пропил столешниц из искусственного камня лучше заказать на фирме, а еще лучше заказать столешницу с готовым отверстием под панель

Для пиления камня нужны специальные инструменты и сложные шаблоны.

Прокладка чтобы удобно установить газовую панель

Пропил столешницы делается по сделанной разметке электрическим лобзиком. Для начала пропила, в углах разметки сверлят отверстия, чтобы вставить пилу лобзика.

Диаметр сверла больше ширины полотна лобзика

Чтобы защитить поверхность столешницы от движения подошвы лобзика и от сколов при пропиле, рядом с разметкой или по разметке клеится малярный скотч.

Чтобы пропил не упал и не сломал столешницу, нужно поддерживать его снизу, как на фото, струбцинами.

Пропил столешницы лобзиком

Статья по теме: Проект кухни 6 кв.метров, с эскизом мебели

Подключение шланга к газовой трубе

Подключение шланга к газовой трубе делается до установки мебели, это удобнее. Подключение панели к газу делается гибким шлангом, специально предназначенным для газовой подводки.

Гибкий газовый шланг (сильфонный шланг) лучше не подключать непосредственно к газовому вентилю. Подключение нужно делать через сантехнический сгон или штуцер.

Подключение нужно делать штуцер

• Перед подключением газового шланга, на резьбу сгона подматывается лён, заранее скрученный в нитку. Подмотка делается по часовой стрелке.
• После подмотки, лен промазывается тонким слоем пасты для газа Multipak. Она уплотнит соединение.

Важно! В гайку гибкого газового подвода не забудьте вставить уплотнительное кольцо;

Наживляется гайка подвода руками, а затягивается газовым ключом, до упора без усердия.

подключение шланга к газуПримечание: Для повышения безопасности, на газовую трубу можно установить термозапорный вентиль. Его назначение, перекрыть подачу газа при возгорании и повышении температуры более 80˚C.

Срез пропила столешницы лучше промазать сантехническим силиконом, он защитит срез от влаги.

Обработка торцов пропила герметиком

Подготовка панели к установке

В комплект к панели входят жиклеры для магистрального подключения. Если они не установлены, их нужно установить на место. Схема установки жиклеров приклеена к днищу панели или указана в паспорте.

Если газовая панель подключается к газовому баллону, жиклеры нужно купить другие.

Жиклеры

Установка жиклеров

Подключение шланга к варочной панели

Для подключения газовой панели, в её комплект должен входить сантехнический уголок. Уголок нужно установить на панель сразу. Подмотка для уголка не нужна, но не забываем про прокладку.

К сантехническому уголку присоедините гибкую подводку, не забывая про подмотку. При этом не забываем пропустить гибкую подводку через пропил в столешнице.

В комплект панели идут крепежные планки, которые нужно прикрепить к панели.

Статья по теме: Каким должна быть идеальная барная стойка на маленькой кухне

Крепление столешницы

Пропил в столешнице готов, пора столешницу закрепить по месту. Крепление столешницы должно быть прочным и надежным.

Подготовка пропила (герметизация)

Повторюсь, стенки пропила промажьте санитарным герметиком. Дополнительно, можно защитить торцы пропила теплоотражающим скотчем или фольгой.

Установка и крепление варочной панели

• По пропилу проложите уплотнитель (он должен быть в комплекте);
• Установите варочную панель по месту.
• Выровняйте границы панели;
• Снизу затяните крепежные планки панели, зацепив их за столешницу;
• Острым ножом отрежьте выступающие края уплотнителя, не повредив при этом поверхность столешницы.

Проверка работоспособности варочной панели

• Откройте газовый вентиль.
• Обонянием проверьте отсутствие утечки газа;
• Через некоторое время, включая вентиля панели, проверьте её горение;
• Отключите вентиля панели и установите на панель поддержку для посуды.

Как самостоятельно установить газовую и электрическую варочную панель: пошаговое руководство

В первую очередь определяют наиболее подходящее для установки (врезки) место. Учитывают следующие условия и параметры:

Следующий шаг — подготовка инструментов и вспомогательных материалов. Для монтажа и подключения понадобятся:

Размеры под варочную панель в столешнице

Предварительно наносят размеры встраиваемой части панели на внутреннем пространстве под столешницей в месте предполагаемой врезки. Для этой цели используют картонный шаблон. К некоторым моделям такие шаблоны прилагает завод-изготовитель.

Если в комплекте такого приспособления не оказалось, его изготавливают из картона. На него переносят размеры встраиваемой части варочной панели и вырезают. Пригодится и полученный в результате прямоугольник, и оставшаяся рамка.

Прямоугольную вырезку прикладывают снизу столешницы для установления точного положения будущего выреза

Важно, чтобы посадочное место панели при установке не упиралось в детали шкафа и оставалось достаточно места для размещения шланга, кабеля и других элементов подключения

Методом проекции форму выреза переносят на внешнюю сторону столешницы, где понадобится другая часть шаблона — рамка. При условии, что шаблон изготовлен в строго геометрических правилах, достаточно обвести внутреннюю часть рамки. В другом случае придется, отметив угловые точки, нанести разметку при помощи линейки.

При разметке отдельное внимание обращают на обеспечение зазора между гранями выреза и посадочным местом панели. При достаточной чистоте среза такой зазор должен быть равен 2 мм

Недостаточный опыт работы с электролобзиком приводит к необходимости большего зазора, однако более 5 мм его делать не рекомендуется.

Вырез под варочную панель

Дрелью по углам разметки сверлят отверстия для заглубления полотна лобзика.

Плавно, без рывков передвигая по прямой линии электролобзик, делают пропил от отверстия к отверстию или до угла.

Опытные мастера обращают внимание на страховку выпиливаемой части столешницы, которая стремится выпасть под своим весом при недопиленных нескольких сантиметрах и повредить кромку. Этого нетрудно избежать, если обеспечить поддерживающие плоскости или проклеить скотчем уже выпиленные стороны

Поверхность среза обрабатывают герметиком, дают просохнуть и после этого зачищают наждачной бумагой или специальным напильником.

Если в комплекте есть демпферная лента, ее приклеивают на обработанную поверхность среза. Такую ленту можно приобрести в строительном магазине либо нанести на кромку среза ровный слой силикона.

Прежде чем приступить к обработке кромки пропила, рекомендуется пробная посадка варочной панели. Она должна входить без усилий и иметь одинаковые со всех сторон зазоры. При необходимости пропил увеличивают.

Крепление варочной панели

Перед установкой варочной панели производят укладку и крепление коммуникационных подводов. Гибкий сильфоновый шланг фиксируют таким образом, чтобы обеспечить его соединение с выходным штуцером подачи газа к панели. Устройство розетки и прокладку кабеля также осуществляют до крепления варочной поверхности.

Есть модели с комбинированным ресурсом (газ — электричество). В этом случае обе процедуры по подключению производят параллельно с учетом действующих норм пожаробезопасности для электро-газовых бытовых приборов.

Варочную панель располагают так, чтобы гайка сильфонового подвода свободно, без критичного изгиба навинчивалась на штуцер. При необходимости используют угловой переходник. Все резьбовые соединения уплотняют подмоткой.

Проверяют соединения на утечку газа: после подсоединения подвода открывают кран подачи газа и наносят мыльный раствор. Отсутствие пузырьков покажет герметичность резьбовых деталей.

Окончательная установка варочной поверхности сопровождается корректировкой газового шланга внутри посадочного места

Здесь также важно не допускать скручиваний и резких изгибов

Затем изделие закрепляют с внутренней стороны столешницы. Для этого в комплекте поставки должны быть специальные кронштейны-зажимы. Если возникают проблемы с завинчиванием шурупов (структура материала столешницы бывает твердой и вязкой), сверлят направляющие отверстия.

Когда требуется замена

Варочную панель следует снять в следующих случаях:

• прибор выработал свой ресурс и вышел из строя — такие приборы не подлежат ремонту, а заменяются новыми,
• если на поверхности стекла появились трещины — пользоваться таким прибором небезопасно,
• если варочная панель неисправна — в этом случае варочную панель необходимо снять для ремонта или замены неисправных деталей,
• если с варочной панелью нет проблем, но столешница требует замены.

Варочную панель можно демонтировать самостоятельно или нанять профессионала.

Важные нюансы

Прежде чем покупать и устанавливать новую варочную панель, выясните причину выхода из строя старого прибора.

Иногда причина заключается не в самом приборе, а в неисправном подключении или работе. Например, если мощную плиту подключить к сети через обычную розетку на 16 А, она выйдет из строя и перегорит.

Перед покупкой нового прибора также обратите внимание на размеры отверстия, просверленного в столешнице для старой плиты. Измерения также проводятся при покупке аналогичной модели взамен неисправной

Производители часто вносят изменения в бытовую технику, и новые варочные панели могут не соответствовать размерам.

Как правильно подключить варочную индукционную панель

Прежде, чем начинать устанавливать панель, определите место под розетку

Важно, чтобы она была ниже уровня варочной поверхности — примерно 0,9 м от пола, — подключена к отдельной линии от щитка на входе в дом и имела защитный автомат УЗО (устройство защитного отключения). Корпусу прибора обязательно нужно отдельное от других приборов заземление

При наличии защитной шины заземления от производителя следует соединить её с проводом заземления жилого помещения.

Проще и удобнее всего приобрести специализированные розетку и вилку под неё, к которой подключаются провода кабеля

Она может быть трёхконтактная, и тогда важно, чтобы проводок заземления был подключен к верхнему контакту, и четырёх контактная

Для того, чтобы подключить провод к вилке, нужно:

• разобрать её корпус, затем снять изоляцию с кабеля (при сборке корпуса край придавливается фиксатором);
• присоединить к коробке, опрессовав жилы наконечником для плотного контакта;
• затянуть винты на вилке.

При выборе кабеля берите в расчет два важных условия: он должен быть медным и только трёхжильным. Если полагаться на ГОСТы, то в жилых помещениях его минимальное сечение должно равняться 6 кв. мм. Главный упор делайте на мощность прибора, который желаете установить.

Таблица для индивидуального подбора кабеля

Защитную автоматическую установку стоит выбирать в соответствии с уровнем потребления панелью электроэнергии. Мощность считается главной характеристикой индукционной варочной панели. Чем больше этот её параметр, тем с большей пропускной способностью автомат нужно покупать. Узнать все данные лучше заранее. Можно сделать это, открыв руководство по эксплуатации или спросив у продавца — консультанта. При покупке автоматического выключателя нужно учитывать, что он должен будет защищать все элементы проводки от возможных аварийных ситуаций в нём. Обычно такие выключатели решают несколько проблем:

• удобство ручной коммутации подключенных цепей и источников питания;
• полностью безопасный процесс пропускания тока в рабочем режиме;
• автоматическое отключение в условиях аварий.

Нюансы монтажа

Кухонные панели бывают газовые, электрические и индукционные. Каждая из них имеет свои особенности и требует определенного подхода к монтажу. Но есть общие правила, которые относятся ко всем видам кухонных установок.

Перед тем, как приступать к монтажу, нужно убедиться, что будут соблюдены следующие нюансы:

• наличие вентиляционной системы и оборудованная над плитой вытяжка или наличие в окне мощного вентилятора;
• материал столешницы с уровнем жаропрочности не ниже отметки в 100 °C, а сама поверхность не тоньше 25 мм;
• если планируется устанавливать панель между двумя шкафами, расстояние между стенками и плитой делают не меньше 15 см;
• зазор между стеной и плитой должен быть не менее 5 см, а если он меньше, то прокладывается теплоизолирующий материал.

Любое несоответствие в установке оборудования чревато его неправильной работой и возникновением пожароопасной ситуации.

Электрическая панель

Электрические плиты пользуются особой популярностью у пользователей. Они удобные в эксплуатации, долговечные и красивые. В случае их поломки ремонт можно провести своими силами без вызова мастера. Конечно, если нет хотя бы минимальных познаний в области электрики, то лучше предоставить установку и последующий ремонт специалистам.

На задней стенке любой встраиваемой электропанели есть схема, по которой проводят подключение. Если сделать что-то неправильно, это чревато коротким замыканием и некорректной работой конфорок. Некоторые модели оснащены проводом для прямого подключения плиты к щитку. Это освобождает от необходимости проделывать дополнительную электроточку для розетки. Монтаж в таком случае заключается только в подсоединении кабеля к панели, ее установке в проделанное отверстие и герметизации.

Газовая варочная панель

Монтируется газовая плита, встраиваемая в столешницу, самим владельцем оборудования. Но провести подключение и проверить неисправность должен представитель соответствующей службы.

Обычно газовые панели крепятся к столешнице с помощью специальных скоб, которые идут в комплекте. После установки можно подключать кабель электропитания и открывать подачу газа. На этом этапе нужно быть предельно осторожным и учитывать все правила техники безопасности.

Нужно убедиться, что нет утечки. Для этого применяется специальный газовый анализатор или «дедовский» метод. Места соединения панели с трубой смазывают мыльным раствором и открывают газ. Если видно пузырение, значит есть неисправность, которую необходимо устранить.

Правила установки над духовым шкафом

Индукционные панели имеют много преимуществ перед газовыми и электроплитами.

Можно выделить следующие плюсы:

• поверхность быстро нагревается до определенной температуры;
• удобно ухаживать и содержать в чистоте;
• экономия в потреблении электроэнергии;
• отсутствие открытого огня и слишком высоких температур делает технику безопасной для детей.

Встраивать плиту над духовым шкафом нужно с учетом некоторых тонкостей. Духовка должна быть оснащена системой охлаждения и принудительной вентиляцией.

Столешница, в которую будет монтироваться панель, должна быть идеально ровной. Если пренебречь этим правилом, то, возможно, деформация нарушит нормальную работу техники, и она быстро выйдет из строя.

Подключение к сети

По завершении процесса монтажа можно перейти к подключению электрической части. Чаще всего варочные поверхности поставляются в однофазном варианте, но могут быть и трехфазные, что будет полезно, если три фазы приходят в дом или квартиру. Обычно варочная поверхность имеет встроенный кабель питания. Но если его нет, то потребуется купить его отдельно. Для подключения потребуется провод с маркировкой ПВС 3×4. Каждая жила этого кабеля рассчитана на номинальную постоянную нагрузку в 8 кВт.

Это необходимо для небольшого запаса, что исключит перегревание проводника. Провода зачищаются с двух сторон. С одной монтируется вилка, которая по силе тока должна соответствовать тому, который указан для варочной поверхности. Если этого не соблюсти, тогда она может просто расплавиться. Провод немонолитный, поэтому потребуется обжать жилы наконечниками. Возле клеммника, где будет осуществляться подключение к варочной поверхности обычно наносится разметка.

Латинской буквой L обозначается кабель, по которому приходит фаза, буква N обозначает ноль, может быть и третья буква E, которая обозначает место подключения провода заземления. Чаще всего вместо третьей буквы наносится рисунок, который обозначает заземление

Каждую жилу, которая обжата наконечником важно прочно зафиксировать болтом. От качества контакта будет зависеть срок службы

Если под варочной поверхностью будет производиться установка духового шкафа, тогда для него обязательно необходимо предусмотреть отдельную розетку. Общая мощность потребления поверхности и шкафа в два раза выше допустимой для однофазной розетки.

Подключение установленной варочной панели

Электрическая панель

Точку подключения электрической варочной панели желательно предусмотреть еще до установки кухонного гарнитура. Розетка должна соответствовать всем требованиям электробезопасности:

• иметь линию заземления;
• питающий медный кабель должен иметь сечение не менее 4 кв. мм.

В задней стенке напольного шкафа напротив электророзетки прорезается отверстие такого размера, чтобы рукой можно было легко вставить и вынуть вилку от варочной панели.

Розетки, устанавливаемые для самостоятельного подключения, бывают двух видов:

• трехконтактные;
• четырехконтактные.

Если на проводе варочной панели установлена вилка, то для подключения достаточно воткнуть ее в розетку. Шнур питания должен быть такой длины, чтобы при подключении прибора не был туго натянут.

Вилки и розетки для подключения варочных поверхностей

Для моделей, продающихся без вилки, потребуются определенные действия:

• Если розетка трехконтактная, а в проводе четыре жилы, то потребуется подключение двухфазной модели к однофазной сети. Для этого в шнуре соединяют провода с черной и коричневой изоляцией. Это соединение подключается к фазе розетки. Нулевой синий провод соединяют с нулем розетки, а зелено-желтый провод – с заземлением. Все соединения должны быть надежно заизолированы.
• Если размещение проводов в розетке неизвестно, то при помощи мультиметра необходимо определить фазу и ноль. При необходимости их меняют местами таким образом, чтобы они соответствовали разводке в вилке прибора.

Индукционная панель

Индукционная панель подключается по тем же общим принципам, что и электрическая. Во многих моделях отсутствуют шнуры питания, а установлены лишь клеммы для присоединения внешнего кабеля.

Схема подключения нанесена рядом с клеммной колодкой

Присоединение в этом случае проводится в следующем порядке:

• Удаляется защитная крышка с задней части прибора.
• Внешний кабель пропускается сквозь крышку.
• Шнур подключается к клеммной пластине в соответствии со схемой, прилагаемой к панели.
• Если установлена перемычка, соединяющая ноль и заземление – ее необходимо удалить.

Газовая панель

Бытовой газ является источником повышенной опасности, поэтому к кухонному помещению предъявляются особые требования:

• Наличие вентиляционной вытяжки.
• Приток воздуха не менее 2 куб.м. в час на каждый киловатт мощности панели.
• Расстояние до стены – не менее 130 мм.
• Питающий газовый шланг должен быть размещен таким образом, чтобы не подвергаться излишнему нагреву и обеспечить возможность периодического осмотра проверяющей организацией.

Варочная панель подключается гибким шлангом

Подключение панели проводится сертифицированным специалистом в следующем порядке:

• На места резьбовых соединений наносится уплотнительная фум-лента.
• В газовый шланг вставляются паронитовые прокладки.
• Шланг присоединяется к варочной панели и месту подачи газа.
• Места соединений проверяются на герметичность при помощи мыльной пены.
• Шнур электропитания вставляется во влагозащищенную розетку.

Для эксплуатации газовых моделей необходима их приемка обслуживающей организацией, ответственной за эти работы в районе проживания.

Встроить варочную панель в кухонный гарнитур можно собственными силами, проводя работы тщательно в соответствии с представленными рекомендациями.

Подключение индукционной панели вместо электроплиты Вятка в розетку 16 ампер

Индукционная панель оснащается шнуром и штепсельной вилкой и подключается в бытовую розетку. Но в такой ситуации необходимо правильно подбирать розетку для работы прибора. Часто панель подключают к розеткам, которые не рассчитаны на такие нагрузки.

Штепсельная розетка предназначена для работы электроустройств мощностью, не превышающей 3,5 кВт и соответствующей силе тока в 16 ампер. Такой мощностью обладают электроплиты «Вятка». Если мощность варочной панели не превышает это показатель, то ее возможно подключить к розетке на замену старой плиты. Установку индукционной панели возможно провести самостоятельно, если имеются знания в электротехнике.

Разновидности варочных поверхностей

Все варочные поверхности можно разделить на две большие группы. Объединяет эти группы источник питания, в его роли может выступать:

• электричество;
• газ.

По внешнему виду варочные панели, которые подключаются к газовой магистрали практически ничем не отличаются от обычных плит. Опцией для таких модулей может быть система автоматического запуска, которая может быть автономной или зависимой от электричества. В первом случае она представлена пьезоэлементом, который в нужный момент подает искру. Конфорки на газовых поверхностях могут отличаться по размеру для большего удобства использования.

Электрические варочные поверхности могут быть двух видов:

• классическая;
• индукционная.

В классической варочной поверхности роль конфорки выполняет ТЭН или другой нагревательный элемент. Такой модуль стоит дешевле и не отличается особой экономичность. Индукционные варочные поверхности являются мечтой любой современной хозяйки. Суть функционирования изделия заключается в нагреве продукта благодаря электромагнитному полю. При этом если положить руку на работающую конфорку, то ничего не почувствуешь. Для нормального функционирования изделия требуется наличие металлической кастрюли с толстым дном. При этом материал, из которого изготовлена посуда обязательно должен магнититься. Процесс установки каждой из этих поверхностей очень схож. Различие кроется только в необходимости подключения газового шланга для первого варианта плиты.
