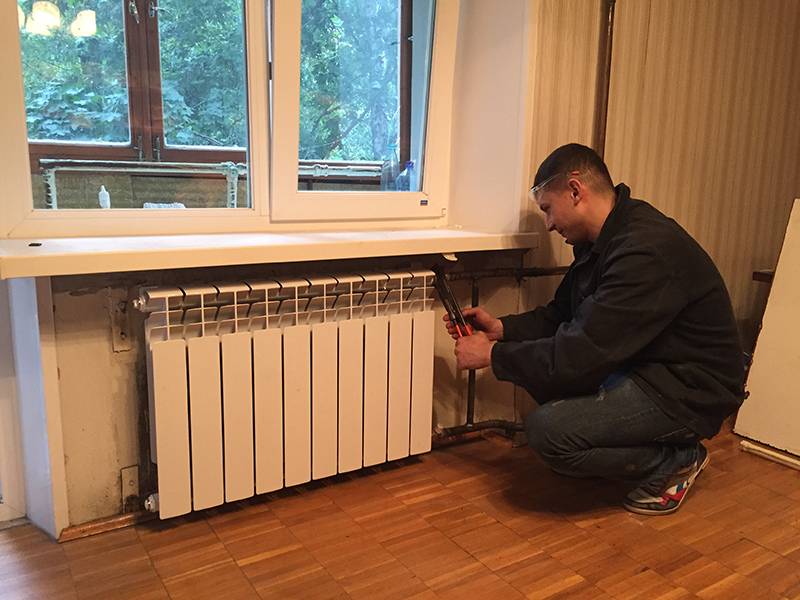

Монтаж и подключение радиаторов отопления своими руками

Полезные советы

Кроме основных правил и предписаний, существуют мелкие нюансы способные, так или иначе, углубить знания в вопросе обустройства отопления на даче, и как итог улучшить конечный результат.

• Скорость обогрева напрямую зависит от сохранения тепла в помещении. К сожалению, дом – это не термос и в нем есть слабые зоны, способствующие теплопотере. Наиболее уязвимое место – это холодная стена, ведь через нее уходит до 40% тепла, дальше идут двери и стандартные стеклопакеты – до 20% и наименее уязвим пол – до 10%. Если в теплый период произвести их утепление, то это не только скажется на скорости нагрева по приезде на дачу, но и сэкономит деньги на топливе и со временем полностью окупит утепление.
• Самый экономически выгодный источник тепла – это газ. При наличии магистрали стоит предпочесть его в качестве топлива для системы отопления.

Варианты разводки отопительных приборов

Схема установки батарей отопления может быть следующей:

• Диагональная.
  В большинстве случаев применяется при подключении многосекционных отопительных приборов. Отличительной чертой является подключение трубопроводов. Так подача присоединяется в верхнюю футорку с одной стороны радиатора, а обратка присоединяется в нижнюю футорку с другой стороны. В случае последовательного подключения теплоноситель движется под давлением системы отопления. Чтобы удалить воздух устанавливают краны Маевского. Недостаток такой системы выявляется при необходимости ремонта батареи, так как установка батарей центрального отопления таким способом не подразумевает возможность снятия батарей без отключения системы;
• Нижняя.
  Этот вид разводки применяют в том случае, когда трубопроводы находятся в полу или под плинтусом. Такой способ является самым приемлемым с точки зрения эстетики. Патрубки обратки и подачи находятся снизу и вертикально направлены в пол;

• Боковая односторонняя.
  Это самый распространенный вид подключения, при желании можно найти много фото и видео о нем в интернете. Суть этого вида заключается в присоединении подающей трубы к верхней футорке, а обратки к нижней. Нужно отметить, что такое подключение дает максимальную теплоотдачу. Если подключить трубопроводы наоборот, то мощность упадет на десять процентов. Правила установки батарей отопления гласят, что в случае плохого прогрева секций в многосекционных радиаторах нужно установить удлинитель протока воды.
• Параллельная.
  Подключение в этом случае осуществляется через трубопровод, который подключен к подающему стояку. Теплоноситель уходит через трубопровод, присоединенный к обратке. Вентили, установленные перед и после радиатора, делают возможным ремонт и снятие батареи без вмешательства в работу системы. Недостатком является необходимость высокого давления в системе, так как при низком напоре циркуляция плохо происходит. Как установить батарею отопления таким способом, вам смогут помочь опытнее специалисты монтажники.

Правильное подключение

Правила установки батарей отопления являются одинаковыми для всех типов нагревательных элементов, будь то чугунные, биметаллические или алюминиевые радиаторы.

Чтобы обеспечить нормальную циркуляцию воздуха и теплообмен, требуется четкое соблюдение допустимых расстояний:

• Для необходимой циркуляции воздушных масс нужно сделать расстояние около пяти — десяти сантиметров от верха радиатора до подоконника;
• Зазор между низом батареи и напольным покрытием должен составлять не меньше десяти сантиметров;
• Дистанция между стеной и отопительным прибором должна быть не меньше двух сантиметров и не больше пяти. В том случае, если стена будет оборудоваться отражающей теплоизоляцией, то стандартные кронштейны будут короткими. Для установки батареи нужно купить специальные крепления нужной длинны.

Подсчет секций радиатора

Перед тем как установить батареи отопления нужно определиться с необходимым количеством секций. Эту информацию можно узнать при покупке в магазине или же взять к сведенью правило: при высоте комнаты не больше 2,7 метра одна секция способна обогреть два метра квадратных площади. При подсчете округления выполняются в большую сторону.

Конечно, обогреть утепленный коттедж или угловую комнату панельного дома – это разные задачи. Поэтому вы должны понимать, что подсчет секций это индивидуальный процесс, который строится на характеристиках помещения и отопительных элементов, а цена на отопительные приборы в этих двух случаях будет разная.

Зависимость эффективности отопления от расположения радиатора

Для эффективности отопительной системы важно устанавливать отопительные приборы в правильном месте. Как правило, их размещают под окнами, потому что здесь теплый воздух, поднимающийся от батареи, формирует тепловую завесу перед оконным проемом, через который улетучивается большая часть тепла помещения

Монтаж отопительного агрегата проводят с соблюдением следующих норм:

• От низа подоконника или иного препятствия сверху до радиатора должно оставаться минимум 100 мм или не менее 75% глубины батареи. В противном случае поверхность сверху будет задерживать конвекционные потоки.
• Минимально допустимое расстояние от пола до отопительной конструкции составляет 100-120 мм. Иначе конвекция ухудшается. Также под агрегатом собирается много пыли и при меньшем расстоянии ее будет сложно убирать. Однако при расположении радиатора от пола на высоте более 150 мм низ помещения плохо прогревается.
• От тыльной поверхности прибора до стены оставляют минимум 2 см. Этот зазор обеспечивается установкой на кронштейнах. Если сделать разрыв меньше, то конвекция ухудшится, а за агрегатом будет накапливаться пыль.

Схемы подключения радиаторов к контуру отопления

Существует несколько схем, как подключить радиаторы отопления в частном доме. При однотрубной системе, используемой в многоэтажных домах, каждый радиатор вставляется в единую трубу, по которой движется теплоноситель и отводится обратно. Вода проходит последовательно через все батареи, постепенно остывает.

При двухтрубной системе каждый из радиаторов опирается на две трубы – для подачи и возвращения в обратный контур. Стояки являются коллекторами, к ним параллельно подключены радиаторы. При этом зависимость температуры нагрева от места расположения батареи сведена к минимуму.

Диагональное подключение

Под диагональным подключением радиаторов отопления понимается два варианта:

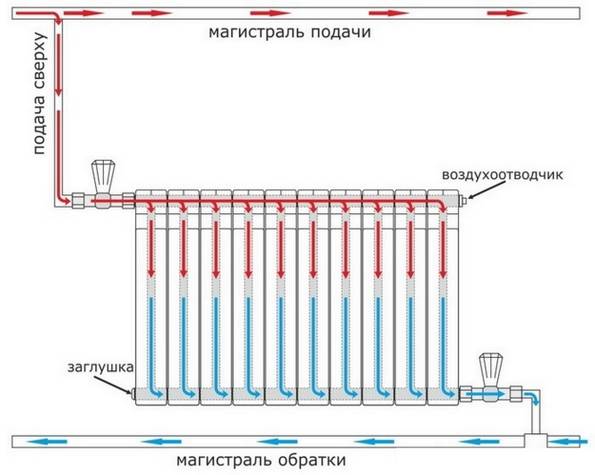

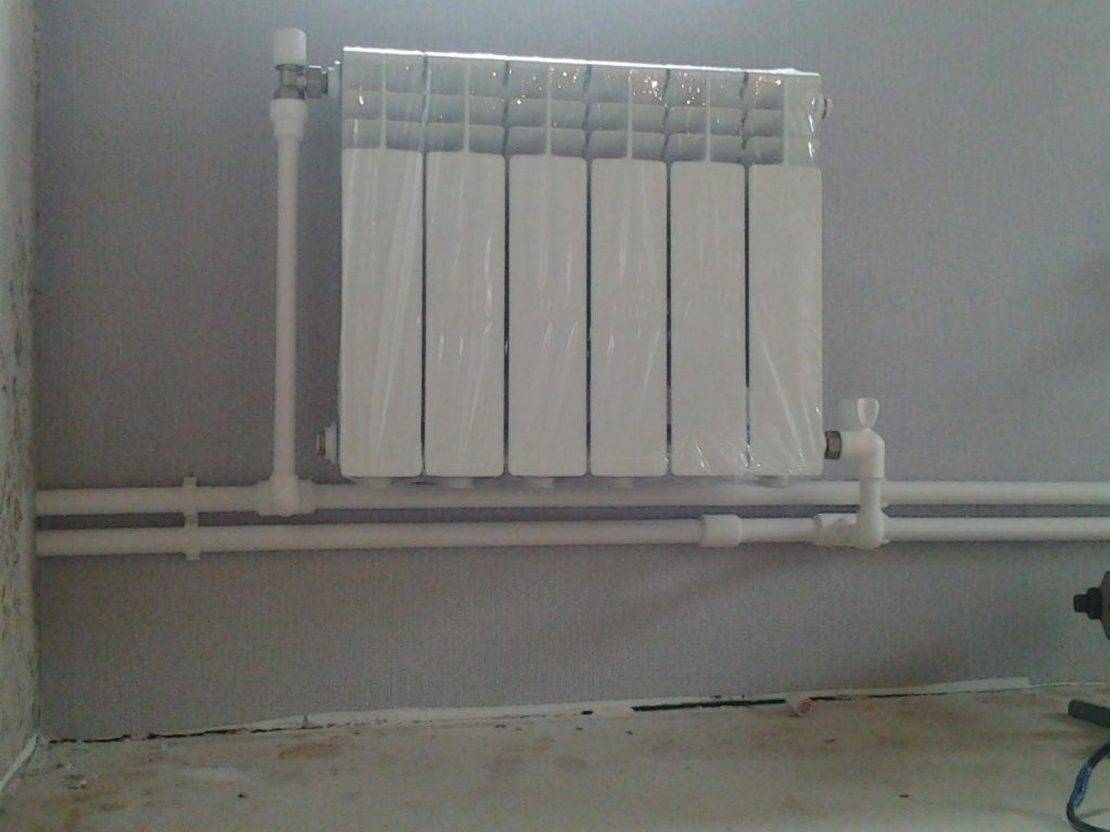

1. При двухстороннем подключении с подачей сверху происходит более эффективная отдача тепла. Вода не встречает на своем пути сопротивления, проходит через верхний коллектор, вертикальные каналы, прогревает радиатор равномерно по всей площади.
2. При двухстороннем подключении с подачей снизу потери эффективности составляют до 20%. Теплоноситель не способен свободно проникать в дальние участки нижнего подающего коллектора, поэтому за счет разницы плотностей он выбирает близкие к входу вертикальные каналы. При прогретом верхе внизу часто образуется застой.

Вторая схема применяется очень редко, первая является более удачной.

Одностороннее с верхней и нижней подачей

Такой монтаж батарей отопления организовывается по принципу верхней и нижней подачи:

• При первом теплоноситель передается к верхней точке стояка, последовательно проходит все радиаторы на этажах. Поток идет сверху вниз.
• Для упрощения системы и экономии материалов используется схема с нижней подачей. При этом на восходящей трубе устанавливаются радиаторы, поток идет снизу вверх. При таком положении разница температур более ощутимая.

Двухстороннее с верхней и нижней подачей

Подключение радиаторов отопления в двухтрубной схеме очень популярно в автономных системах отопления частных домов. Оно позволяет скрыть трубы под полом, сделать их максимально незаметными. Но при таком подходе теплоотдача теряется, эффективность снижается на 10-15%.

При нижней подаче тепло отдается лучше, распространение воды по вертикальным каналам идет за счет разницы в плотности. При верхней подаче есть риск меньшего прогрева верхней части батареи.

Как проводится обвязка радиаторов?

Обвязка позволяет устанавливать оптимальный уровень отдачи тепла приборами отопления. Перед установкой радиаторов определяются их тип и схема подключения. Затем выбирается место для монтажа. Установка отопительных батарей не представляет особой сложности. Алгоритм монтажных работ включает следующие действия:

• Демонтаж устаревших приборов.
• Выбор места для установки, монтаж кронштейнов.
• Установка запорных устройств, терморегуляторов, кранов и отводчиков воздуха.
• Герметизация соединений.
• Обвязка радиаторов трубами.
• Опрессовка.
• Подача теплоносителя.

Обвязка батарей должна выполняться квалифицированным специалистом, оснащённым необходимым инструментарием.

Оптимальное решение проблемы подключения батарей отопления – вызов наших опытных мастеров из компании «Комплекс идей». Это позволит вам сэкономить время и силы и гарантирует высокое качество работ.

Виды радиатора отопления:

Распределение батарей отопления по материалу изготовления:

• Чугунные.
• Стальные.
• Алюминиевые.
• Биметаллические.

Далее остановимся на описании каждого вида более подробно.

Чугунные радиаторы: технические данные; плюсы/минусы; срок службы; стоимость

Еще ни так давно, трудно было представить квартиру, где не стояли бы чугунные батареи отопления, сейчас же они превратились скорее в предмет роскоши, так как стоят такие изделия очень дорого. Несмотря на это, при возможности, владельцы жилья стараются установить у себя батареи из чугуна. На сегодняшний день, такие изделия претерпели некоторые изменения – и технически, и внешне.

Чугунный радиатор отопления в квартире

Преимущества чугунных батарей:

• Длительный срок эксплуатации.
• Продолжительное сохранение тепла.
• Устойчивость к перепадам давления.

Недостатки:

• Большой вес.
• Замена радиаторов усложняется большим весом изделия.
• Непривлекательный внешний вид.

Стальные радиаторы: технические данные; плюсы/минусы

Модели стальных батарей отопления делятся на два подвида:

Панельные. Отличительная особенность – высокая теплоотдача, высокий уровень теплосбережения и КПД. Панельный радиатор состоит из двух параллельно спаянных пластин с внутренними пустотами для заполнения теплоносителем. В зависимости от типа системы отопления, в магазинах можно приобрести один из 2 х типов подключения конструкции: нижней и боковой. Первый характерен для тех помещений, где подводка осуществляется через систему «теплый пол». Панельные радиаторы отопления отличаются небольшим весом, в связи с чем замены радиаторов производятся с легкостью. Гарантийный срок работы до 10 лет.

Стальные батареи отопления в квартире

Трубчатые батареи представляют собой несколько секций спаренных при помощи сварочного аппарата

При покупке трубчатого варианта радиаторов отопления, необходимо обращать внимание на мощность и размер готового изделия. Для объемных жилых помещений приобретаются батареи с большой мощностью. Трубчатые модели отличаются хорошей теплоотдачей, высоким уровнем эксплуатационных характеристик и доступной ценой

Трубчатые модели отличаются хорошей теплоотдачей, высоким уровнем эксплуатационных характеристик и доступной ценой.

Алюминиевые радиаторы: технические данные; плюсы/минусы; срок службы; стоимость

Радиаторы отопления изготавливаются из алюминиевого сплава окрашенного порошковой эмалью. Довольно распространенный вариант для монтажа систем обогрева помещения. Замена батарей отопления из алюминиевого сплава может производится самостоятельно.

Алюминиевые радиаторы в квартире

Алюминиевые радиаторы обладают несколькими преимуществами:

Высокий уровень теплоотдачи. Благодаря этой особенности батарей отопления, нагрев происходит в несколько раз быстрее и тепло эффективно распространяется по помещению. Привлекательный внешний вид

Глянцевая поверхность и эстетически правильно сконструированные радиаторы, привлекают внимание покупателей. Легкость монтажа

Небольшая масса радиаторов отопления, облегчает процесс монтажа.

Необходимо отметить один существенный недостаток алюминиевых батарей отопления:

Они не выдерживают высокого давления. Для установки в многоквартирных домах, где применяется ежегодная продувка труб гидроударом, данный вид радиаторов не пригоден.

Биметаллические радиаторы: технические данные; плюсы/минусы; срок службы; стоимость

Популярный вид радиаторов отопления. Изготавливаются путем сборки сердцевины из сплавов, устойчивых к образованию коррозии и гидроударам, и внешней обшивки, выполненной из алюминия. Таким образом модель совмещает в себе два важнейших качества – это внешняя привлекательность и высокая теплоотдача. Но нельзя не упомянуть о высокой стоимости изделия, которая окупается в процессе использования прибора отопления.

Так к примеру биметаллический радиатор Rifar monolit, отличающийся долговечностью использования, устойчивостью к высоким температурам, высокими прочностными качествами и простотой монтажа, стоит в пределах 950 рублей за одну секцию. Как итог, 10-ти секционный радиатор Rifar monolit будет стоит в районе 9500 тысяч. А вот батареи итальянского производства Sira rs предлагаются магазинами за 1200 рублей одна секция.

Rifar monolit

Способы разводки радиаторов отопления

• Боковое одностороннее подключение. Этот тип подключения является наиболее распространённым. Он заключается в присоединении подводящей трубы к верхнему патрубку, а отводящей — к нижнему. Такой способ подключения обеспечивает наибольшую теплоотдачу. Если подавать горячую воду снизу, подводящая труба присоединяется к нижнему патрубку, мощность снижается на 5-7%. Если одностороннее боковое подключение используется при монтаже многосекционных радиаторов, и последние секции недостаточно прогреваются, дополнительно устанавливают удлинитель протока воды.
• Нижнее подключение. Такой тип разводки батарей применяется в тех случаях, когда трубы отопления спрятаны в пол или под плинтус. Это самый приемлемый способ подключения, с эстетической точки зрения. Оба патрубка (подачи и обратки) располагаются снизу и вертикально направляются в пол.
• Диагональное подключение рационально применять по отношению к многосекционным радиаторам (от 12 секций и больше). Принцип обвязки заключается в том, что подводящая горячую воду труба соединяется с верхним патрубком по одну сторону батареи, а обратка выведена через нижний патрубок с обратной стороны.

• При последовательном подключении теплоноситель движется под действием давления внутри отопительной системы. Для отвода лишнего воздуха устанавливается на радиаторах кран Маевского. Минус такого подключения: замена радиатора, его ремонт или аварийная ситуация требуют полного отключения отопительной системы, что не совсем удобно производить в холодное время года.
• Монтаж радиаторов при параллельном подключении предусматривает такую разводку, при которой теплоноситель поступает через теплопровод, встроенный в систему отепления. Аналогично осуществляется и отвод. Установленные краны на входе и выходе позволяют производить замену радиатора без отключения общей системы отопления. Минус такого подключения: радиаторы недостаточно прогреваются при низком давлении в системе.

Расчёт количества секций

Выбрав радиатор отопления, надо ещё грамотно рассчитать его параметры. Даже от самого эффективного радиатора воздух не будет тёплым, когда его размеры не смогут обогреть комнату. Базовым показателем при расчёте числа секций и размеров батареи является площадь помещения.

Рассмотрим упрощённый способ просчёта числа секций радиатора. По стандарту, чтобы обеспечить оптимальное тепло в комнате, надо 100 Вт на 1 м² площади. Формула проста:

Q=S x 100, здесь: Q – требуемая теплоотдача радиатора, S – площадь помещения.

Полученное значение подскажет, какая мощность батареи должна быть у конкретной комнаты при условии, что радиатор – это цельная неразборная конструкция.

Когда дополнительно наращиваются секции, то выполняется расчёт количества секций по следующей формуле:

N=Q/Qус, здесь N – требуемое число секций радиатора, Qус – тепловая мощность (удельная) 1 секции.

Для расчётов не надо быть великим математиком. Понадобится рулетка и измерение площади комнаты.

Важно! Формулы для помещений с высотой потолочной поверхности до 2,7 м. Если потолки выше этого значения – количество секций надо умножить на 1, 5

Виды разводки труб

Подключение радиаторов отопления в частном доме может осуществляться по однотрубной или двухтрубной схеме.

Первый способ широко используется в домах многоэтажного типа, в которых горячая вода сначала подается по подающей трубе на верхние этажи, после чего, пройдя по радиаторам сверху вниз, она поступает к отопительному котлу, постепенно остывая. Чаще всего в такой схеме присутствует естественная циркуляция теплоносителя.

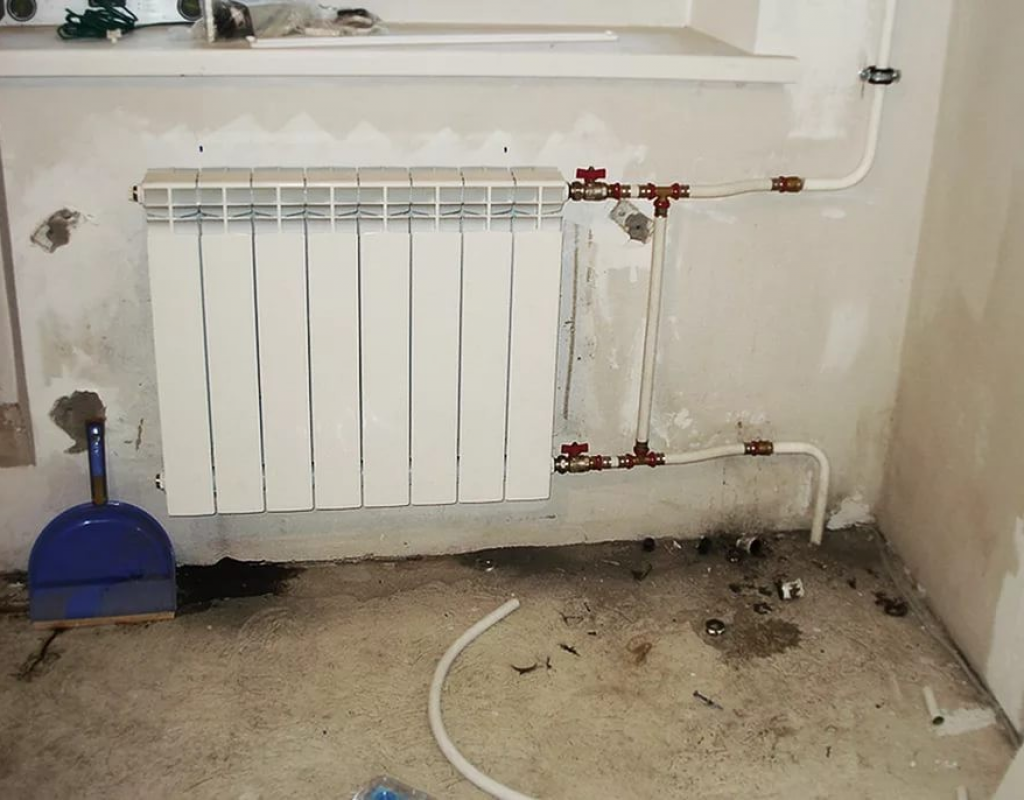

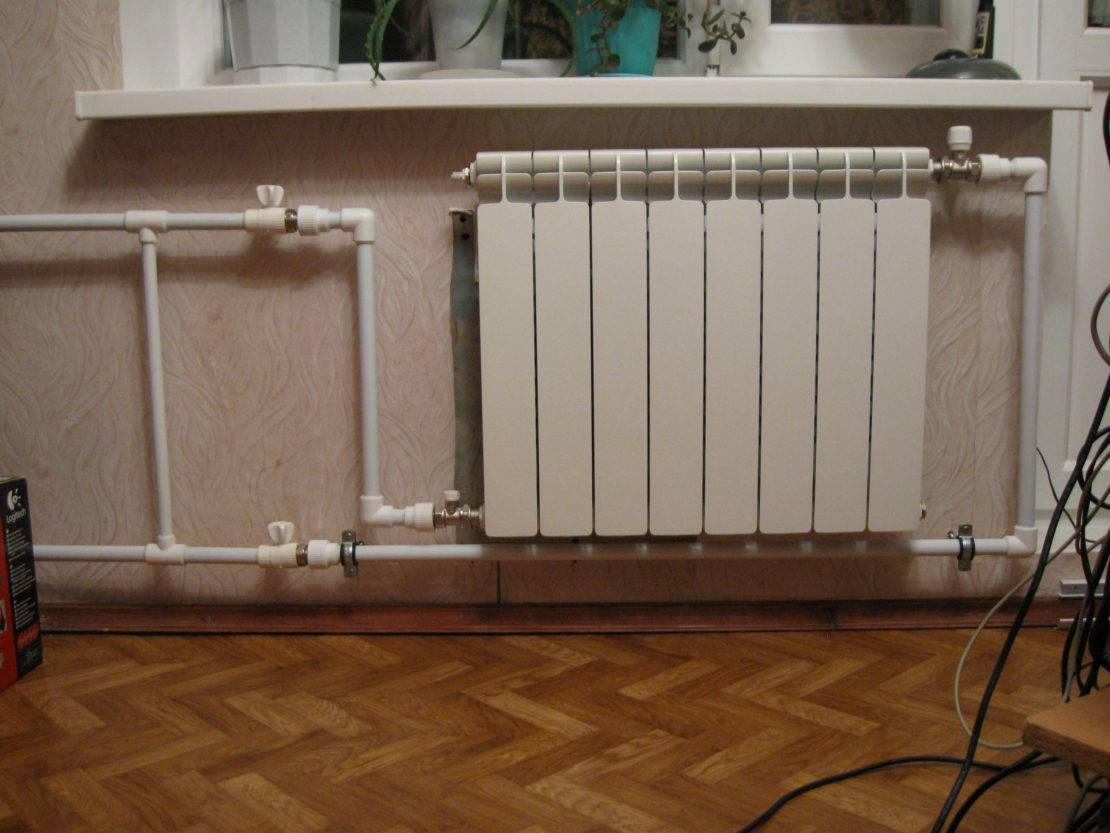

На фото однотрубная схема подключения радиатора в квартире с байпасом (перемычкой)

Ее главные достоинства:

• Невысокая стоимость и материалоемкость.
• Относительная простота монтажа.
• Совместимость с системой теплых полов и радиаторов различных видов.
• Возможность установки в помещениях с различной планировкой.
• Эстетичный вид за счет использование только одной трубы.

Минусы:

• Сложность проведения гидро- и теплорасчета.
• Отсутствие возможности регулировка подачи тепла на отдельном радиаторе, не оказывая при этом влияние на остальные.
• Высокий уровень теплопотерь.
• Необходимо повышенное давление носителя тепла.

Монтаж радиаторов отопления в частном доме с однотрубной разводкой с использованием циркуляционного насоса

Двухтрубная схема подключения батарей отопления в частном доме базируется на параллельном способе подключения отопительных приборов. То есть, ветка, подающая теплоноситель подается в систему, в данном случае не связана с веткой, по которой происходит его возвращение, а их соединение осуществляется в конечной точке системы.

Преимущества:

• Возможность использования автоматических регуляторов температуры.
• Удобство в обслуживании. При необходимости недочеты и ошибки, допущенные при монтаже можно исправить без ущерба для системы.

Недостатки:

• Более высокая стоимость работ по установке.
• Более длительный срок монтажа по сравнению с однотрубным типом разводки.

На схеме пример двухтрубной разводки отопления

Особенности крепления радиаторов отопления при самостоятельной установке

Особые условия к прочности крепления и качеству основания выдвигают обогревательные приборы, изготовленные из чугуна

Важно учитывать, что кроме массы самого изделия, есть еще и внутренний объем секций, которые наполняются теплоносителем. Если у алюминиевой единицы он составляет не более 0,5 л, то у чугунной серии МС-140 объем достигает 1,5 литра

Рассчитывая количество крепежных кронштейнов, мастера руководствуются нормативами пункта 3.25 уже упомянутого выше СНиП. По его нормам правильная установка радиаторов отопления заключается в следующем – одна опора на 1 м² площади нагрева батареи, но не менее трех. Показатель площади секции зависит от ее типа. Для примера, у М-140 она составляет 0, 254 м², и для набора из 12 секций понадобится 4 кронштейна.

Если монтаж выполняется тремя кронштейнами, то два из них ставятся снизу, а один сверху посередине. Четыре крюка устанавливаются друг над другом попарно. Изгиб кронштейна должен прочно охватывать шейку, соединяющую соседние секции. Кроме перечисленного есть еще несколько правил крепежа:

• Монтаж батарей из алюминия или биметалла выполняется по тем же нормам, что и из чугуна. Причина такого подхода – низкая устойчивость к нагрузкам механического типа и слабой прочности соединительных узлов секций. Поэтому здесь также нужно не менее трех кронштейнов.
• Чугунные изделия крепятся на кронштейнах в паре с анкерами или дюбелями.
• В некоторых случаях используются напольные подставки с фиксацией верхней части батареи к стене. При количестве секций более 10 следует применить три подставки.

Соединительные фитинги

Сам по себе радиатор подключить к системе не получится, тем более, если учесть наличие на нем правой и левой резьбы с двух сторон. Чтобы реализовать соединения нужны фитинги, минимальный комплект включает:

1. Две футорки.
2. Две заглушки.

В зависимости от конструкции системы отопления, внешняя резьба футорок и заглушек может быть как левого направления, так и правого. Внутренняя резьба фитинга всегда имеет только правую винтовую линию. Бывает, что установка в квартире чугунного радиатора отопления своими руками сопровождается оснащением последнего автоматическим воздухоотводчиком или краном Маевского. В этом случае вместо пробки завинчивают футорку. Для изделий из алюминия или биметалла в продаже присутствуют готовые наборы, состоящие из:

• Четырех парных футорок.
• Одной пробки, соответствующей внутреннему шагу резьбы футорки.
• Один кран Маевского.

Кто интересуется вопросом, как правильно установить батареи, должен учесть важную рекомендацию, суть которой заключается в добавлении в схему обвязки шаровых кранов. Эта мера предоставляет возможность без вмешательства в функционирование центрального отопления выполнить ремонт или замену элементов домашней системы.

Концепция автономного обогрева подразумевает установку на подаче терморегуляторного узла. Краны и фурнитура к отопительному прибору через «американку». Способ соединения с подводом зависит от материала труб.

Подготовительные работы

Самый ответственный момент в установке радиатора – подготовительные мероприятия. От того, насколько правильно демонтирована батарея и какие инструменты есть под рукой, зависит исход процедуры замены.

Выбор радиаторов

Первое, что нужно сделать – решить, какой именно радиатор будет устанавливаться вместо старого. Выбор производится на основании:

• внешнего вида;
• показателя давления в системе отопления;
• химического состава теплоносителя;
• цены;
• уровня теплоотдачи;
• время нагрева и т. д.

Необходимый инструментарий и расходный материал

Установка радиаторов отопления производится в несколько этапов. Для каждого понадобятся следующие инструменты:

1. Два ключа: гаечный и разводной;
2. Аппарат для резки металлических труб;
3. Клупп для нарезки резьбы или плашка с держателем нужной окружности;
4. Сварка для труб из полипропилена;
5. Ножницы или ножовка для резки полипропиленовых труб;
6. Уровень, карандаш, линейка;
7. Сантехнический лён;
8. Материал для герметизации стыков;
9. Раствор цемента.

Из комплектующих в процессе установки радиатора понадобится:

• сама батарея отопления;
• шаровые краны;
• кронштейны для навешивания радиатора;
• заглушки;
• краны Маевского для стравливания воздуха;
• трубы: могут быть выполнены из металлопластика, полипропилена или стали;
• аксессуары для установки труб – тройники, переходники, отводы и фитинги.

Демонтаж старых батарей

Процедура демонтажа пришедшей в негодность батареи зависит от плана дальнейших работ. Если требуется только заменить радиатор, то скрутите резьбу с батареи или прибегните к шлифовальной машинке если резьбовые соединения сбиты и не функционируют.

Перенос разметки на стену

Подготовьте основание, перенеся разметку на стену. Для этого:

1. Очертите карандашом место, где планируется разместить батарею.
2. Сделайте отверстие для удерживающих кронштейнов.
3. Возьмите уровень и проверьте ровность всех линий.

Разновидности подключения радиаторов

Основными способами подключения приборов отопительных систем является несколько типов:

• Боковое (стандартное) подключение;
• Диагональное подключение;
• Нижнее (седельное) подключение.

Боковое подключение

Боковое подключение радиатора.

Подключение с торца прибора – подача и обратка находятся с одной стороны радиатора. Это наиболее распространенный и эффективный способ подключения, он позволяет снять максимальное количество тепла и использовать полностью теплоотдачу радиатора. Как правило, подача находится сверху, а обратка снизу. При использовании специальной гарнитуры возможно подключение снизу–вниз, это позволяет максимально спрятать трубопроводы, но снижает теплоотдачу радиатора на 20 – 30%.

Диагональное подключение

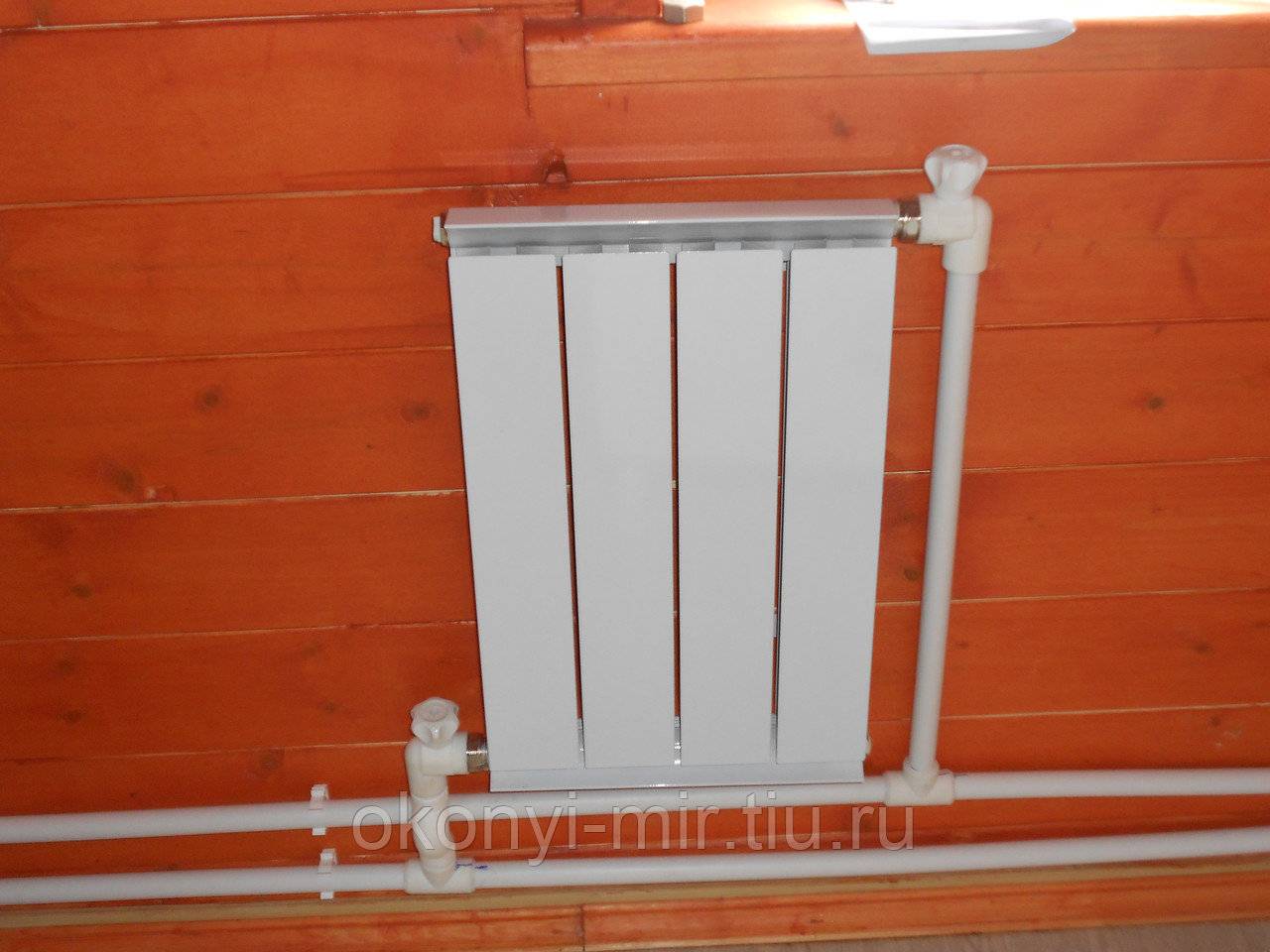

Диагональное подключение радиатора.

Подключение по диагонали радиатора – подача находится с одной стороны прибора сверху, обратка с другой стороны снизу. Такой тип подключения используется в тех случаях, когда длина секционного радиатора превышает 12 секций, а панельного 1200 мм. При установке длинных радиаторов с боковым подключением присутствует неравномерность прогрева поверхности радиатора в наиболее удаленной от трубопроводов части. Чтобы радиатор прогревался равномерно, применяют диагональное подключение.

Нижнее подключение

Нижнее подключение с торцов радиатора

Подключение с низа прибора – подача и обратка находятся внизу радиатора. Такое подключение используется для максимально скрытого монтажа трубопроводов. При монтаже секционного прибора отопления и подключения его нижним способом подающий трубопровод подходит с одной стороны радиатора, а обратный с другой стороны нижнего патрубка. Однако эффективность теплоотдачи радиаторов при такой схеме снижается на 15-20%.

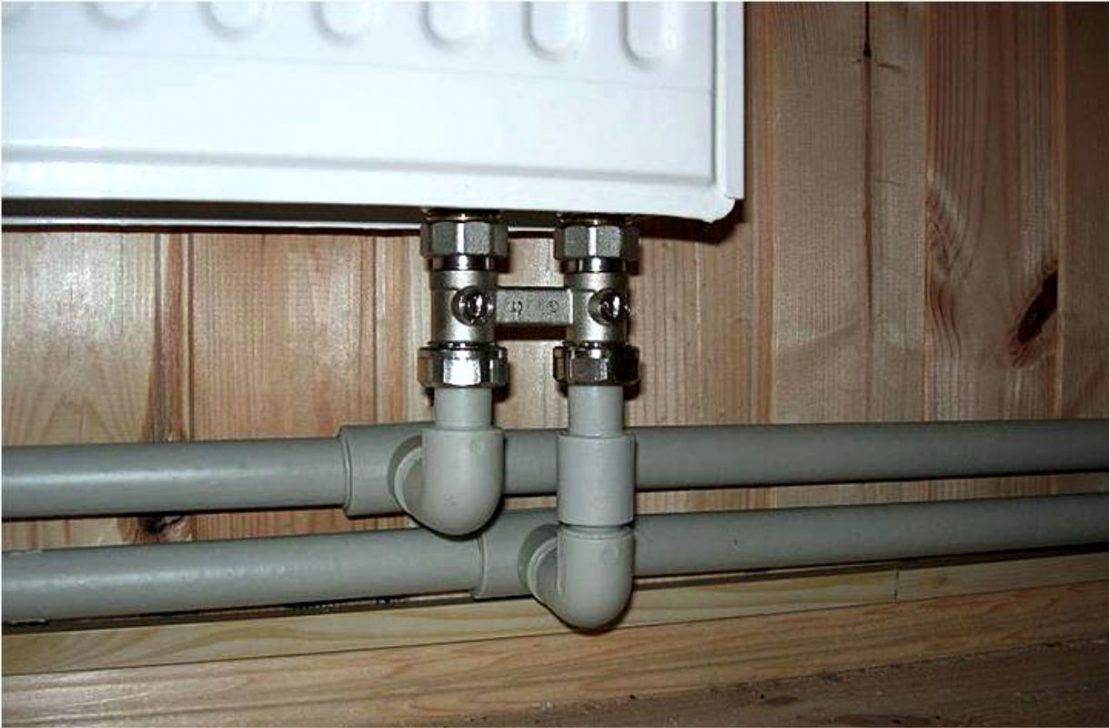

Нижнее подключение радиатора.

В случае когда нижнее подключение используется для стального панельного радиатора, тогда все патрубки на радиаторе находятся в нижнем торце. Конструкция самого радиатора при этом выполнена таким образом, что подача поступает по коллектору сначала в верхнюю часть, а затем обратка собирается в нижнем коллекторе радиатора, тем самым теплоотдача радиатора не снижается.

Нижнее подключение в однотрубной схеме отопления.

Расчет мощности отопительного прибора

Придерживайтесь следующего порядка расчета:

1. Находим количество тепловой энергии, которое требуется для отопления комнаты с определенным объемом. При расчете по этому параметру делают поправки с учетом высоты и ориентации помещения, климатических особенностей, количества окон и дверей, утепления ограждающих конструкций.
2. Далее полученное значение нужно откорректировать с учетом особенностей расположения отопительного прибора на стене и схемы врезки в магистраль.
3. При установке секционного агрегата несложно подсчитать требуемое количество секций, зная теплоотдачу одной секции. Это параметр указывается в техпаспорте.
