Как сделать трубогиб в домашних условиях

Для изготовления устройства прежде всего необходимо располагать соответствующим материалом и оборудованием. В его состав входят:

• Токарный станок.
• Болгарка.
• Сварочный станок.
• Сверлильный станок или электродрель.

Понадобится материал для роликов или опорных стоек, рычагов и прочих элементов конструкции. Кроме того, понадобится создать точный рабочий чертёж приспособления, позволяющий определить все размеров, диаметры и способы соединения элементов. Приобретать станки в личное пользование незачем, можно либо арендовать их, либо просто заказать нужные детали у токаря и соединить их положенным способом, тем более, что их количество невелико. Рассмотрим основные приёмы изготовления устройств разных типов:

Улитковый

Улитковый трубогиб представляет собой довольно сложную конструкцию, хотя, при достаточно полном понимании её сути, особых проблем не возникает.

Привариваем вал с подшипниками к основанию будущего трубогиба

Для изготовления понадобятся шесть подшипников, три вала, две звёздочки с цепью для протяжки трубы, винт с прямоугольной резьбой для настройки радиуса дуги. Основной элемент приспособления — натяжное устройство, которое позволяет получить необходимый радиус. Оно крепится на станине из отрезка швеллера (как вариант), куска толстого листового металла и т.п. Представляет собой две стойки, являющиеся направляющими для подвижного основания натяжного ролика, приваренного к нему. Настройка производится с помощью винта, гайка приваривается к подвижному элементу, а опорная планка — к направляющим.

Направляющими прижимного валика будут служить кусочки оставшегося швеллера

На станине в одной плоскости с натяжным роликом устанавливаются два неподвижных опорных ролика. На их оси с внешней стороны крепятся звёздочки с натянутой цепью. Все три ролика тщательно выравниваются, никаких перекосов быть не должно. На ось вращения одного из опорных роликов приваривается рычаг-ворот для протяжки трубы в продольном направлении.

Основание устройства необходимо прочно закрепить на опоре во избежание опрокидывания

Все оси смазываются машинным маслом. Для большей лёгкости вращения ролики можно установить на подшипники, но их размер надо выбирать так, чтобы под нагрузкой они не разрушились.

Видео: изготовление улиткового трубогиба

Роликовый

Роликовый трубогиб с ручным приводом изготавливается из двух роликов диаметром 100 и 60 мм, больший из которых устанавливается неподвижно на прочном основании, а меньший вращается на двух опорных планках вокруг его оси. Расстояние между центрами роликов на планках составляет 80 мм — т.е. представляет собой сумму радиусов. Меньший (подвижный) ролик соединяется с длинным и прочным рычагом, необходимым для облегчения усилия вращения, которое производится вручную.

Основой роликового трубогиба служат два ролика диаметрами 60 и 100 мм

Основная проблема, возникающая при изготовлении роликового трубогиба, состоит в поисках надёжного и неподвижного основания, точки опоры, к которой можно прикрепить устройство, поскольку без этого работать станет невозможно. Для гибки профильных труб вместо роликов рекомендуется использовать валики с плоской поверхностью.

Готовое изделие рекомендуется покрасить

Видео: изготовление роликового устройства

Арбалетный трубогиб из домкрата

Удачный вариант изготовления арбалетного трубогиба — использование в качестве выдавливающего пресса обычного автомобильного домкрата. Принцип действия устройства, как и его схема, хорошо видны на рисунке.

Своё название арбалетные трубогибы получили из-за внешнего сходства со средневековым метательным орудием

Необходимо учитывать, что такая конструкция работает только в вертикальной плоскости, поэтому основание необходимо делать на определённой высоте, позволяющей длинным концам трубы не упираться в землю. Кроме того, угол изгиба не может превышать 90° (хотя, для других моделей это значение также не рекомендуется превышать). Настройка угла производится установкой опорных элементов в разные положения, для чего на станине делаются отверстия, позволяющие изменять расстояние между ними.

Ручные трубогибы для радиусной гибки (профилегибы)

Профилегибами этот тип трубогибов называют чаще, т.к. обычно их используют для гибки профильных труб квадратного или прямоугольного сечения. Принцип действия здесь не сложен. Как правило один ведущий ролик прижимается сверху к трубе и при помощи ручки или колеса вращается. За счет усилия прижатия к ролику, труба двигается в направлении вращения ролика и изгибается. Прогнав трубу в одну сторону, следует немного прижать ведущий ролик и снова прокрутить трубу в обратном направлении. Потом снова прижать ролик и снова прокручивать трубу. И так продолжается до тех пор, пока вам не надоест )), вернее пока труба не примет нужный вам изгиб.

Недостаток работы с профилегибами — это большие затраты времени при гибке толстых труб и большой радиус гибки. К примеру, у трубы размером 20х20мм можно получить радиус не менее 180мм, а трубы 40х40мм — 220мм.

Выберите себе подходящий вариант в разделе Трубогибы ручные для профильных труб.

ВИДЕО:

Различные трубогибы своими руками

Деревянный

Если необходимо согнуть трубу с большим радиусом изгиба, то для этого можно использовать даже деревянный трубогиб, сделанный своими руками. Да, именно из дерева изготавливаются все составные сгибочной конструкции. Понятно, что это будет механизм ручного типа, сделанный своими руками, строением которого даже не предусмотрено наличие прижимного ролика, если он будет использоваться для тонкостенной профильной трубы различного сечения.

Как в любом другом трубогибе, так и в деревянном аналоге должна быть одна из главных деталей трубогиба – башмак. Для его изготовления нужно выбрать доску (желательно из твердой породы дерева), толщина которой превышала бы радиус сгибаемой трубы.

Чтобы было удобно выполнять сгибочные работы, нужно сделать так, чтобы в процессе гибки труба не могла соскочить с башмака. Для этого лучше всего использовать 2 доски одинаковой толщины. Но перед этим нужно обязательно на деревообрабатывающем станке снять по одному двугранному углу на каждой из них.

После этого, сложив доски, образуется своего рода желобок, что будет выполнять функцию башмака, в который потом и будет устанавливаться профиль. Таким образом, главная составляющая будущего инструмента – готовая. Естественно, чтобы гибочный станок получился оптимально точным, необходимо предварительно выполнить чертеж, используя который можно будет избежать различного рода ошибок.

Перед работой с конструкцией, ее необходимо надежно закрепить, а слева – поставить упор. После этого взять трубу, вставить ее между упором и самодельным деревянным башмаком, постепенно сгибать ее таким образом, чтобы она не соскакивала с шаблона.

Такой инструмент позволяет сгибать профиля с большими радиусами изгиба.

Можно, в качестве башмака, пользоваться металлическими упорами-крюками, которые закрепляют по дуге определенного радиуса изгиба. Практичность такого приспособления состоит в том, что радиус можно регулировать, переставив крюки по дуге окружности с другим радиусом.

Гидравлический

Такую конструкцию изготовить своими руками, наверно, наиболее сложно со всех известных, но возможно и даже необходимо, поскольку по силовым возможностям механизм превосходит в несколько раз аналогичные устройства для сгибания труб. Сначала нужно сварить или собрать с массивных профилей надежный каркас.

Для данной конструкции обычно выбирают домкрат на 5 и больше тонн. Желательно, чтобы устройство было разборным, поскольку домкрат пригодится во время автомобильной поездки, например.

Но не всегда удается сделать такое приспособление, да и работа по разборке трубогиба после каждой процедуры со временем будет утомлять.

Поэтому, лучше запастись еще одним (БУ) гидравлическим инструментом, который легко можно приобрести на пунктах авторазборок, автобазах и прочих сегодня не работающих предприятиях. Поэтому, станина должна быть прочной и надежной, поскольку нагрузки во время сгибания труб или профиля будут очень большими.

После этого по краям станины установить ролики на оси и гидравлический трубогиб с самодельным башмаком готов к работе. Когда начнет работать домкрат, то башмак будет осуществлять сильное давление на центр установленной трубы или профиля, что обеспечивает плавный изгиб.

Для профильных труб

Сегодня профильные трубы и изделия из них пользуются большой популярностью. Их можно использовать везде: при строительстве домов, гаражей, теплиц, заборов. Ними пользуются как дома, так и на предприятиях. Они – неотъемлемая часть мебели для школ, больниц, других учреждений. Различного рода садовые лавки из гнутого металла, стулья, столы, калитки и многие другие нужные и полезные вещи также украшают профильные трубы различных сечений: прямоугольных, квадратных, трапециевидных и других конфигураций.

Во многих случаях, нужны согнутые конструкции. Для выполнения этой нелегкой процедуры применяется специальное приспособление – самодельный трубогиб для профильной трубы, который каждый может сделать в домашних условиях.

Как соорудить станок для изгиба труб и профиля в домашних условиях из лебедки

Вышеописанные способы имеют один существенный недостаток — они не позволяют согнуть материалы большого размера. Чтобы иметь возможность деформации профиля и труб большого диаметра, следует воспользоваться лебедкой. Принцип изготовления трубогиба с использованием лебедки имеет следующий вид:

1. Изначально подготавливается шаблон из ДСП, который должен иметь форму в виде радиуса изгиба металлопрофиля
2. Для закрепления материала в одной точки используется упор. В качестве такового применяется доска, привинченная к основанию или струбцина
3. К другому концу трубы крепится крюк от лебедки. Лебедка должна быть надежно зафиксирована к стене или бетонному основанию. Приводя в действие ручку лебедки, происходит деформация материала

Такой способ исключает необходимость прикладывания физических усилий, так как эта задача возложена на лебедку

При сооружении рассматриваемого устройства немаловажно соблюдать технику безопасности. Одна из больших опасностей в том, что крюк во время изгибания может сорваться

Чтобы этого не случилось, следует его как можно лучше зафиксировать.

Сооружение домкратного трубогиба

Сварите уголки вертикально на стание. В швеллерах выполните отверстия под установку роликов.

На уголки приварите швеллеры (2 уголка – 1 швеллер). Расположите швеллеры платформами друг к другу. Интервал между деталями должен соответствовать длине роликов. Смонтируйте ролики в подготовленные отверстия и зафиксируйте болтами.

• Как выбрать кондиционер для дома и в квартиру

• Прикормка своими руками — состав, особенности применения и способы хранения (115 фото и видео)

• Откатные ворота своими руками — как построить простые и автоматические ворота. Схемы, чертежи и обзор лучших идей (90 фото)

Далее укладывайте трубу в нижней части роликов и посредством домкрата прижимайте ее. По мере прижимания труба будет изгибаться в необходимом положении.

Прокатка

Если рассматривать трубогибы по степени эволюции, то этот тип стоит на вершине. Наверное поэтому его так любят использовать профессионалы. Три вращающихся ролика (иногда добавляют в пару к одному из них четвертый), постепенно изменяемая сила прижима и повторяемая для каждого положения прижимного ролика прокатка — все это обеспечивает максимально щадящий режим для трубы. Стенки растягиваются равномерно, профиль на каждом участке изгиба постоянный.

Принцип действия показан на этой простой схемке.

Примеров воплощения множество. За счет прокатки трубы в определенном сегменте и положения прижимного (среднего) ролика радиус изгиба регулируется.

На фото ниже самый простой пример по приводу (ручной), но очень привлекательный по исполнению.

Рамная конструкция из квадратной трубы, к боковым стойкам закреплены на стационарных осях вращающиеся упорные ролики. Внутри рамы установлены спаренные направляющие в виде круглых труб, по которым перемещается прижимной ролик. С другой стороны рамы на оси ролика стоит колесо, за счет которого происходит прокатка трубы. Положение прижимного ролика изменяется при помощи винтовой передачи.

По этой же схеме можно сделать устройство попроще.

Принцип тот же — исполнение легче. Боковые несущие и основание делаются из листа. Перемещение штока винтовое, но для движения оси прижимного ролика не нужны дополнительные направляющие. Конечно, большие трубы на нем не согнешь, но для бытовых целей он подходит. Есть у него небольшое преимущество перед первым вариантом — изменяемое положение опорных роликов, а следовательно, изменение минимального радиуса изгиба.

Подобная схема хороша еще тем, что несущую конструкцию можно сделать из дерева. Металлическими можно оставить оси роликов, ручку для вращения и шток (не говоря о крепеже). Даже ролики можно сделать деревянными или подобрать полимерные.

Это были образцы с протяжкой трубы вращением центрального ролика.

Можно движение задавать опорными роликами.

Проще сделать конструкцию трубогиба с прокруткой одного ролика, но у него возможности меньше.

С вращением одновременно двух роликов, конструкция становится сложнее за счет передачи вращения между ними.

Другой образец использует затягивание прижимного ролика снизу.

Некоторые считают, что так легче контролировать процесс работы — труба «не загораживается» несущей конструкцией. У этой модели даже предусмотрены две пары роликов — для круглой и профильной трубы.

Выбор прототипа

По всему комплексу указанных выше показателей производится выбор трубогиба определенной конструкции. Из доступных или частично доступных для самостоятельного изготовления таковыми являются приспособления, инструменты и станки для изгибания труб:

1. ручной гибочный рычаг – гибка на средние и большие радиусы круглых труб со стенками нормальной толщины. Тонкостенные трубы плющит и мнет, на профильных дает «пропеллер» при незначительном качании рычага вбок. Непременно дает допустимые дефекты. Изгиб на домонтаж или, с дополнительным контрольным шаблоном, по профилю на домонтаж. Прост, дешев, энергонезависим. Постоянной производственной площади для размещения не требуется. Мобилен: можно переносить вручную на дальние расстояния. Низкая производительность, высокая трудоемкость изгиба и утомляемость работника. Достаточно высокие требования к физической силе, квалификации, выносливости и добросовестности оператора. Сфера применения – единичные нестандартные части строительных конструкций;
2. гибочная плита (доска) – подобна рычагу, но для малых и средних радиусов. Мобильность вручную ограничена стройплощадкой. Производительность выше, а трудоемкость, утомляемость и требуемая квалификация работника ниже, чем для рычага. Применяется преим. в ходе строительных работ для изготовления на площадке частей трубопроводов и трубчатых вводных и/или вентиляционных устройств;
3. гибочный шаблон (кондуктор) – обладает свойствами, похожими на таковые гибочного рычага, но предназначен для изгибания труб тонкостенных, из мягких металлов и профильных. Возможен бездефектный изгиб по профилю в размер. Очень низкая производительность (особенно – по стальным трубам) вследствие «отстоя» на релаксацию металла, см. далее. Если некуда торопиться (скажем, зимой к летнему строительному сезону), может заменить вальцовый трубогиб. Возможно также изготовление многорадиусных архитектурных форм (с контршаблоном). Требуемая квалификация работника в обработке металла – начальная;
4. роликовые (обкатные) трубогибы – ручная гибка труб до 30-40 мм по радиусному профилю на домонтаж и в размер. Радиусы изгиба – малые. Сложность и трудоемкость изготовления невысокие. Отдельной производственной площади не требуется, требования к квалификации оператора минимальные. Производительность невысокая. Возможен бездефектный изгиб тонкостенных труб из мягких металлов. Мобильны вручную. Преим. область применения – изгибы общего назначения (см. выше) в ходе слесарных и ремонтно-строительных работ. Сложность и трудоемкость самостоятельного изготовления невысокие;
5. арбалетные (обжимные) трубогибы – по свойствам похожи на роликовые, но повышенной производительности для круглых труб из мягких металлов со стенками средней толщины. Возможна оперативная перенастройка по ходу работы. Мобильны ограниченно (перевозятся авторанспортом) или устанавливаются стационарно. Самостоятельное изготовление неоправдано, см. далее. Чаще всего применяются при монтаже домашних и квартирных медных и алюминиевых трубопроводов. В производственных условиях – для выполнения изгибов общего назначения на стальных трубах диаметром до 60 мм;
6. дорновые (обводные) трубогибы – также похожи на роликовые, но возможен изгиб с переменным радиусом без стартового хвостовика. Требования к физической силе работника достаточно высокие. Основное назначение – изготовление мелких фрагментов архитектурно-декоративного назначения и для художественной ковки. Сложность и трудоемкость изготовления своими силами весьма высокие.
7. вальцовые (прокатные или протяжные) трубогибочные станки – высокопроизводительная гибка любых труб по большим и средним радиусам. Устанавливаются стационарно в специально подготовленном помещении или на оборудованной площадке; реже – перевозятся к месту работы. Гибка – бездефектная по профилю; возможно – по профилю в размер. Основное назначение – производство радиусных строительных дуг из профтрубы до 80 мм шириной.

Какие существуют виды трубогибов

Если мы говорим о промышленных устройствах, то они поделены на несколько видов по способу осуществления привода, а также по типу изгиба.

Классификация по типу привода

Станки бывают: гидравлические, электромеханические и ручные. Станки на основе гидропривода бывают ручными и стационарными. Их мощности хватает, чтобы спокойно сгибать трубы даже 3-дюймового диаметра. Гидравлические трубогибы используются в профессиональной деятельности на специализированных производствах и способны выполнять очень большой объем работ.

Гидравлический трубогиб для сгибания водо- и газопроводных труб под углом до 90°

Электромеханические приборы можно применять для сгибания практически любых труб, даже с очень тонкими стенами, что не под силу гидравлике. Ведь электроника позволяет очень точно рассчитать усилие и угол изгиба, что не дает материалу разорваться. Изогнутые такими приборами трубы не имеют ни малейших признаков деформации.

Электромеханический трубогиб для труб PEX/AL/PEX и углом изгибания до 180°

Ручные трубогибы используют только для изгибания небольшого диаметра труб из полимеров, нержавейки либо цветных металлов. Работают они в основном от электросети. Они просты в использовании и не требуют большой физической силы для работы. Такие трубогибы для профильной трубы своими руками изготовить вполне возможно.

Ручной инструмент для сгибания прямоугольного профиля и стальных труб

Классификация по способу изгиба трубы

Изогнуть трубу с помощью устройства можно различными способами. В зависимости от этого, можно выделить следующие виды трубогибов: арбалетные, пружинные, сегментные, дорновые.

Арбалетные устройства снабжены особой формой, которая и является изгибающим элементом. Она предназначена для одного диаметра или сечения трубы. Чтобы гнуть трубу иного диаметра, форму следует заменить. Пружинные приспособления снабжены упругими пружинами, позволяющими сгибать без деформации пластиковые трубы. Сегментные оборудованы специальным сегментом, который вокруг себя протягивает трубу, изгибая ее под нужным углом.

Принцип сгибания профильной трубы с помощью самодельного инструмента

Нужно понимать, что способ и величина угла изгиба трубы зависит от ее характеристик. Имеется даже такая величина, как минимальный радиус изгиба, при дальнейшем снижении которого труба деформируется или просто рвется. Этот показатель зависит от толщины стенок, материала и сечения трубы.

Один из вариантов применения согнутого профиля — обустройство теплицы

Еще одна конструкция гибочного станка

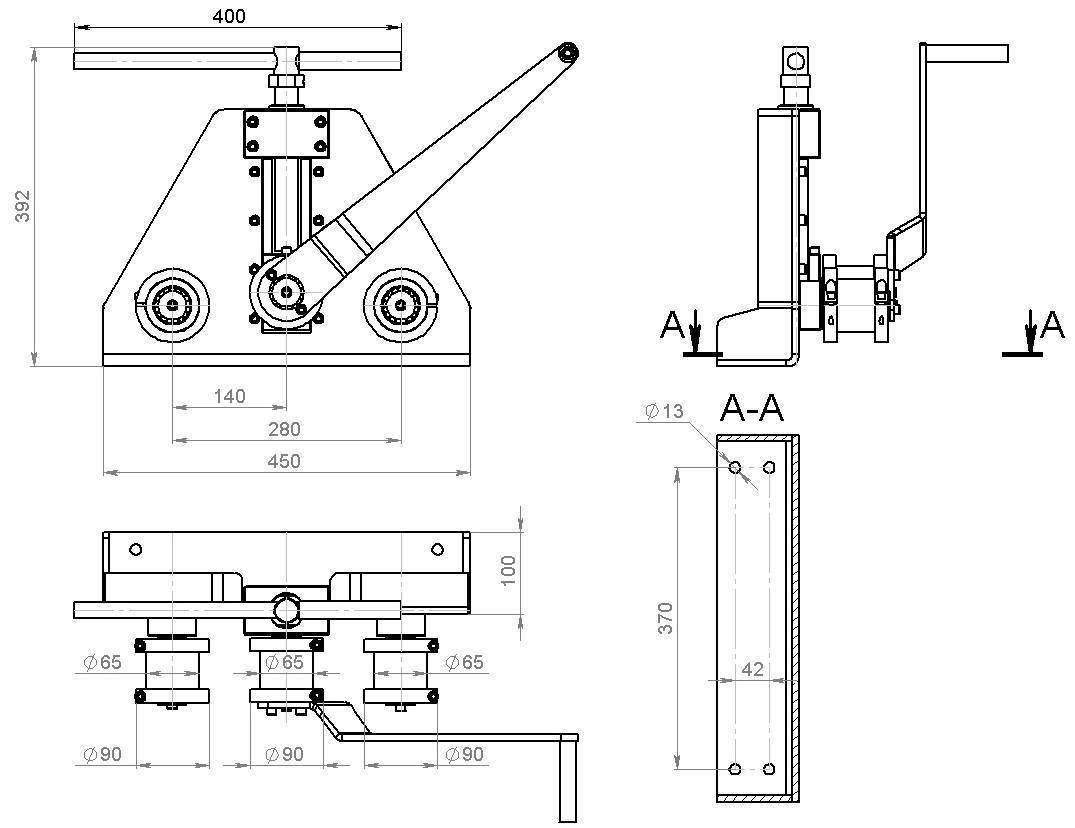

Для начала рекомендуем ознакомиться с чертежами данной конструкции, которые представлены ниже.

Здесь, как видите, ролик прижимается посредством резьбовой передачи. В данном примере будет применяться гидравлический домкрат и ручной привод, в котором будут присутствовать элементы газораспределительного механизма (речь идет о тех, что в автомобильных двигателях). И еще один момент: не забывайте о личной безопасности! Всегда пользуйтесь при работе средствами индивидуальной защиты!

Теперь – непосредственно к процессу изготовления трубогиба своими руками

Шаг первый. Для начала сделайте нажимной вал и опорные валы. Если не умеете работать с токарным станком, то потребуется помощь профессионала

При этом важно, чтобы ролики имели хвостовики, необходимые для монтажа звездочек

Шаг второй. Прикрепите к валам подшипниковые опоры, закрепите шестерни на шпонки.

Шаг третий. Сварите каркас будущего станка трубогиба. Прежде всего, изготовьте квадратную раму, на которой имеются опорные ножки, после чего установите на нее конструкцию, посредством которой будет двигаться плита с роликом.

Шаг четвертый. Плитой в данном случае послужит швеллер (Н- или П-образный). Чтобы установить нажимной вал, проделайте на краях плиты отверстия с учетом габаритов подшипниковых опор.

Шаг пятый. Кусок швеллера с роликом подвесьте на четырех пружинах сверху каркаса (по углам предварительно приварите гайки, которые послужат вам в роли монтажных петель). Затем установите, наконец, гидравлический домкрат.

Шаг шестой. На нижней раме зафиксируйте приводные валы.

Шаг седьмой. Наденьте на звездочки цепь, надавите на нее внизу, дабы определить место, где будет располагаться натяжитель. Установите последний на станине конструкции.

Шаг восьмой. Установите ручку, чтобы вращать валы конструкции. Рекомендуем использовать ручку с вращающейся трубкой, чтобы работать было легче, а на руках не было мозолей.

Шаг девятый. Готовый трубогиб своими руками можете обработать специальным преобразователем ржавчины, после чего покрасить.

В конце остается только проверить полученную конструкцию на предмет работоспособности. На этом все, надеемся, что вы, следуя нашим инструкциям, обязательно получите желаемый результат! И в конце – еще один тематический видеоматериал.

Удачи в работе!

Классификация приспособлений для сгибания труб

Устройства для гибки стальных труб классифицируются:

• по степени мобильности (стационарные и переносные);
• по типу привода (ручной, электрический, гидравлический, электрогидравлический);
• по способу воздействия (обкатка (роликовый), намотка, воздействие штоком (арбалетный), прокатка).

Суть способов воздействия трубогиба на трубу заключается в следующем.

При таком способе один конец трубы зажимается, а для придания ей требуемого изгиба используется неподвижный шаблон. Для обкатки изделия вокруг шаблона используются прижимные ролики.

Чертежи обкаточного трубогиба

В таком устройстве труба прижимается к подвижному шаблону (ролику), на который она и наматывается, протягиваясь между вращающимся роликом и специальным упором, установленным в начале точки гиба.

Схема трубогиба, работающего по принципу намотки

В таком трубогибе труба опирается на два неподвижных ролика, а сгибание выполняет шаблон, который закреплен на подвижном штоке. Шаблон давит на середину закрепленного участка трубы, тем самым придавая ей требуемый угол изгиба.

Схема арбалетного трубогиба: 2 — домкрат, 3 — башмак (пуансон)

Требуемый радиус изгиба получают при помощи трехвалкового устройства, основу конструкции которого составляют два опорных и один центральный ролик. На трубу осуществляет давление центральный ролик, положение которого и определяет радиус ее изгиба. Прокаточный трубогиб является более универсальным, во всех остальных станках радиус изгиба зависит от используемого шаблона.

Ручной прокаточный трубогиб компактных размеров

Изготовление трубогиба, работающего по принципу намотки, не отличается простотой, поэтому такое устройство делают преимущественно промышленным способом. Арбалетный метод обладает еще одним значительным недостатком: давление от штока с закрепленным на нем шаблоном, который называется башмак, сосредоточено в его верхней части. Такой способ воздействия на трубу приводит к ее значительному растяжению по наружному радиусу изгиба, что может сопровождаться уменьшением толщины стенки и даже ее разрывом. Особенно не рекомендуется использовать арбалетный способ для гибки тонкостенных изделий.

Пример самодельного трубогиба прокаточного (вальцовочного) типа

Станок, работающий по принципу прокатки (вальцовки), практически не имеет всех вышеперечисленных недостатков, такую технологию используют при производстве отводов в заводских условиях.

Станок для сгибания труб, изготовленный своими руками, может иметь различную конструкцию. Выбирать ее тип следует исходя из того, какой радиус изгиба стальной трубы вам необходим. Существует перечень рекомендаций, в соответствии с которыми и осуществляется выбор конкретной модели устройства для сгибания стальных труб. Важные параметры, которые необходимо учесть, это толщина стенок трубы и ее общий диаметр. Перед началом работы с трубогибом не помешает ознакомиться данными таблицы, отображающей максимально возможные радиусы для изгибания стальных труб.

Как сделать трубогибы разного типа

Принцип работы трубогибов отличается – можно по-разному воздействовать на отрезок трубы. Например, устройство пружинного типа поможет деформировать полимерные трубы, благодаря давлению. Сегментные устройства будут их растягивать, придавая кривизну.

Способ изготовления шаблонного трубогиба доступен даже новичку. Для этого нужно точно вычертить часть окружности требуемого диаметра (или другой тип кривизны). Эту полусферу или другую кривую вычерчивают на деревянной заготовке, как на фото самодельного трубогиба шаблонного типа.

Полученную деталь нужно зафиксировать на устойчивом основании вдоль плоскости (стена, стол).

После того как шаблонный упор готов, нужно разобраться, как пользоваться трубогибом данного типа. Это понятно по рисунку – трубу крепят между шаблоном и упорным брусом.

Воздействием на противоположный конец прогретой алюминиевой или тонкой стальной заготовки получают желаемый изгиб. При необходимости получить отрезки разной кривизны, делают несколько подходящих шаблонов.

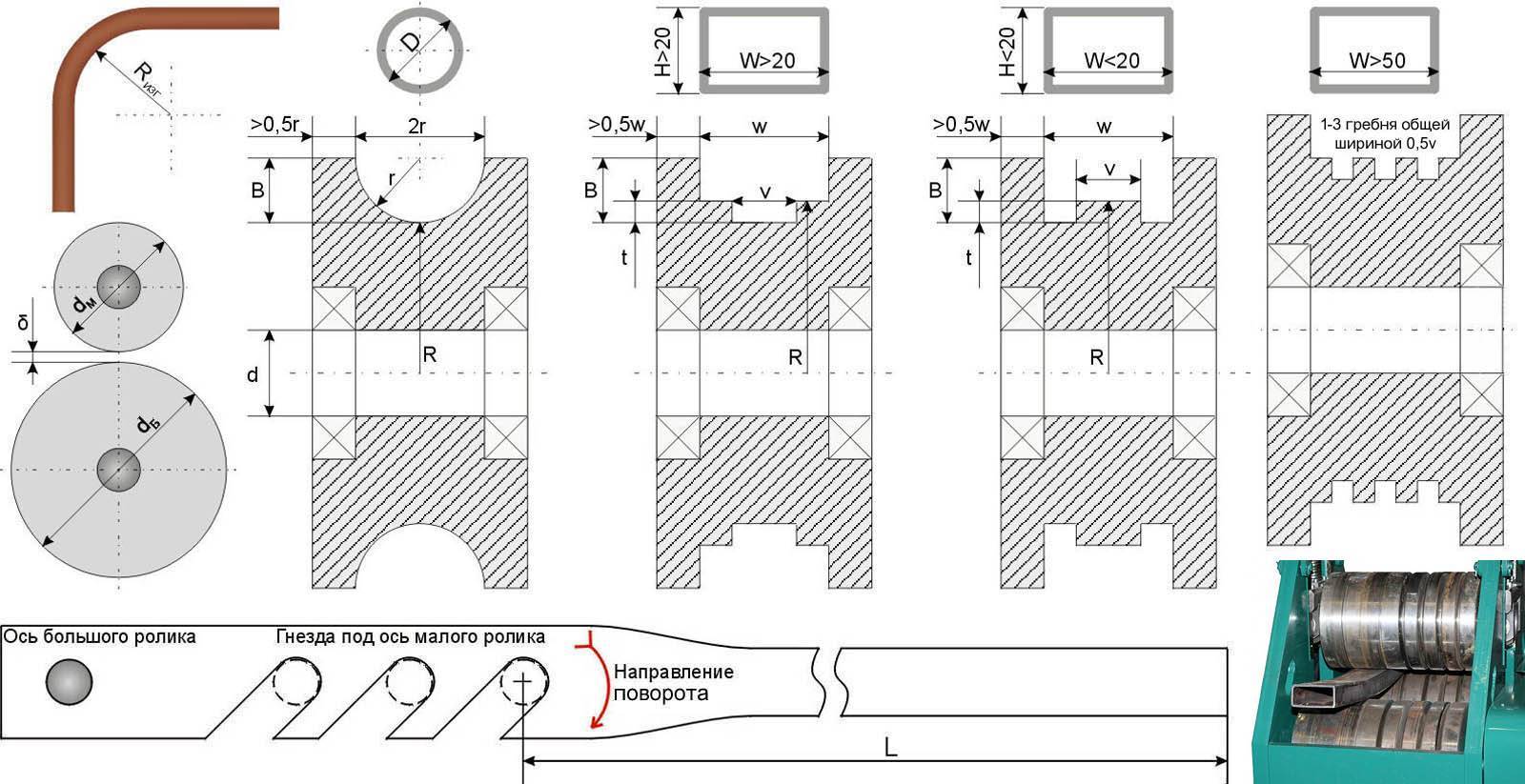

Самодельный роликовый трубогиб

С помощью подобного инструмента можно провести точную гибку труб под углом 180 градусов с малым радиусом. Точный радиус определяется диаметром трубы по специальной таблице. Для регулировки радиуса рекомендуется заменить опорный ролик. Такую операцию нужно предусмотреть при создании самодельного трубогиба.

Важный параметр устройства заключается в длине свободного конца от точки крепления до зоны изгиба

Если изгибание трубы осуществляется в любой точке по длине, обращать внимание нужно только на диаметр трубы и радиус изгиба

Если вы намерены создать продуктивный прибор в домашних условиях, обратите внимание на базовые чертежи и фото заводских моделей. После тщательного изучения соответствующей информации можно приступать к разработке технологической схемы и дальнейшего изготовления

Чтобы не брать весь опорный ролик, можно обойтись его половиной — сегментом. В таком случае инструмент станет максимально лёгким и сохранит свои возможности.

Методы гибки

Есть два основных приема:

• Холодный – нагрев изделия предварительно не производится. Соответственно, уровень плавкости, гибкости невысокий. Значит, нельзя провести процедуры со значительным изменением угла, только небольшие изгибы. Предварительно необходимо заполнить внутреннюю полость песком или солью, это улучшит результат, минимизирует возможность раскола.
• Горячий – актуален для материалов с высокой жесткостью, прочностью, а также с заготовками, имеющими толстые стенки. Процедура проста – с помощью газовой горелки следует нагреть участок, который будет подвергаться металлообработке.

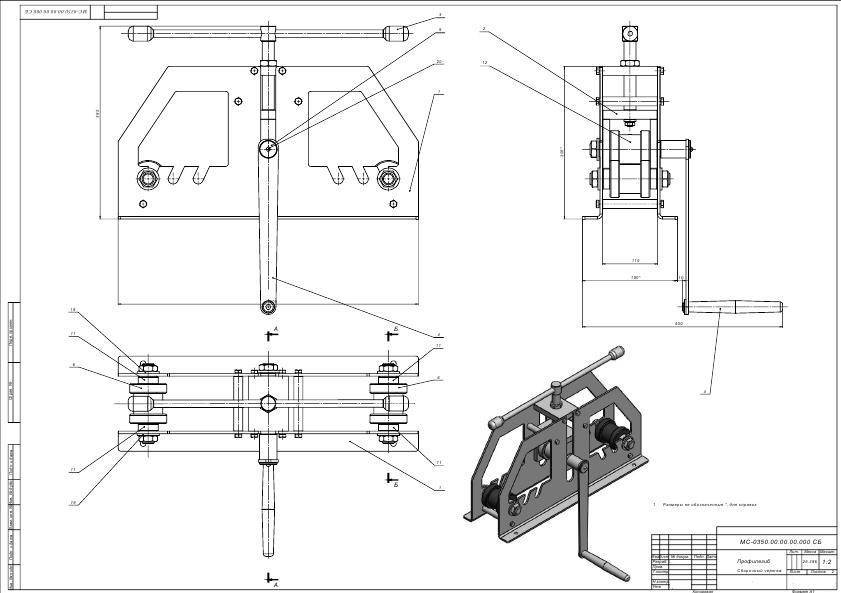

Трубогиб для профиля своими руками: чертежи и процесс

Покажем схему одного из представленных вариантов:

Понадобится сделать следующее:

• Сварить крепкое основание. Соединения могут быть не только сварочными, но и болтовыми.
• Разместить валы – два находятся выше, они между собой на одинаковой плоскости, а третий ниже. Какое расстояние будет между ними, зависит от необходимого заданного радиуса изгиба. Рекомендуем проделать несколько отверстий для съемного крепежа, чтобы можно было с легкостью переквалифицировать аппарат.

Подробности в таблице:

Стандартный	возвратный и уменьшающий размеры (соответственно), (мм)
диаметр, мм	радиус изгиба (мм)	при 45°	при 90°	при 180°
6	18,0	7,0	0,8	18,5	8,0	18,5	20,0
8	24,0	9,5	1,0	24,0	12,0	24,0	27,0
10	30,0	11,5	1,3	30,5	14,5	30,5	34,0
12	36,0	14,0	1,5	36,5	15,0	36,5	37,5
14	47,5	18,5	2,0	48,5	20,5	48,5	52,5
15	54,0	21,0	2,3	56,0	54,5	56,0	58,0
16	58,0	22,5	2,5	64,0	28,5	64,0	67,0
18	66,0	25,5	2,8	68,0	31,0	68,0	72,0

• Далее натягивается цепь, она должна проходить через три шестерни и быть хорошо натянута.
• Прикрепление рукояти для приведения в движение одного вала – это и будет ручной привод.

Изготовление гидравлического трубогиба

Гидравлика довольно капризна в исполнении, однако, если вы имеете профессиональные токарные знания и навыки, а также необходимое для такой работы оборудование, можете начать создание трубогибочного станка для профильной трубы своими руками. Вам понадобится гидроцилиндр, нагнетательный аппарат и упоры для профтруб. Посмотрим на видео, как сделать изделие самостоятельно:

В отличие от заводского оборудования, домашнее будет выполняться не из металлических полос, а из уголков и швеллеров. Это увеличивает вес конструкции, но в то же время делает ее более статичной и надежной – можно работать с крепкими материалами. Трубогиб состоит:

• из станины;
• двух подшипников;
• полукруглой насадки;
• гидравлического домкрата.

Чтобы упорные ролики можно было смешать в ту или иную сторону, в основании нужно проделать 5—6 отверстий. Процедура проходит очень просто. Валы помещаются в проделанные для них места, домкратное устройство ставится под станиной, а на его верхнюю часть помещается насадка. Между элементами просовывается труба. Специалист вручную начинает двигать рычаг, чем сгибает заготовку.

Разновидности трубогибов

Эти механизмы предназначены для сгибания различного проката, труб и прутков без разрушения их структуры в поперечном сечении.

Принцип работы:

Механические ручные. Предназначены для деформации различных профилей небольших размеров, преимущественно из мягких металлов.

Гидравлические. В основном арбалетного типа, используются для придания рызличным профилям криволинейной формы в конкретном месте.

С храповым механизмом. Используется физическая энергия человека и при этом. достигается фиксация величины изгиба после каждого движения рычага.

С электрическим приводом. Облегчает работу, но финансовые затраты значительно выше.

Какие нужны материалы и нюансы конструкций

Чтобы разобраться с тем, как изготовить трубогиб для круглой трубы из подручных материалов своими руками, необходимо в первую очередь понять основные принципы его работы.

Как правило, станки функционируют на основе вальцовки или прокатки. Это позволяет свести к минимуму вероятность излома или повреждения трубы.

Деформирование профтруб на тубогибочном станке подобного рода осуществляется достаточно просто. Деталь вставляется между роликами и поворачивается ручка. В результате несложных действий можно получить изгиб заданных параметров.

Если же необходимо работать с более прочными материалами, например, арматурой, тогда понадобится трубогиб электрический с электроприводом. Данное оборудование с легкостью справится практически с любыми задачами.

Составные элементы трубогиба.

В сборке самого простого инструмента потребуется следующий набор деталей:

• домкрат;
• профили из металла;
• высокопрочные пружины;
• три вала;
• приводная цепь;
• некоторые дополнительные детали.

Процесс изгиба на таком станке выгладит достаточно просто. Труба укладывается на боковые валы, а третий опускается сверху, обеспечивая необходимую нагрузку. Затем следует покрутить ручку, приводящую с помощью цепи валы в движение.
