Сливной трап для бани

Модели сливных систем для деревянных бань

Если быть точным, то от правильного выбора конструкции сливного трапа для бани зависит сохранность полов в парилке и моечном отделении. Кроме лаговых балок и половиц черновой подбивки пола, начинают отсыревать углы и часть утепления стен.

Можно вообще отказаться от использования слива. Например, в небольших банных срубах с парилкой на пару человек помывочный пол укладывают с небольшим пятиградусным уклоном. Поверх него выкладывают слой из пленки, только чтобы защитить теплоизоляцию и доски черновой подбивки. Поверх пленки устанавливают деревянные трапы для бани. Сток оборудуют по кромке стены, обычно это стандартный желоб, по которому вода уходит в канализационную трубу и в канаву.

Трапики для слива воды: основные правила выбора

Перед созданием сливной системы следует решить ряд вопросов:

1. Периодичность использования трапа. Это необходимо для правильного выбора конструкции затвора и наличия дополнительных опций (например, обратного клапана).
2. Тип присоединения. Горизонтальные канализационные трапы требуют от 7 до 10 см. свободного пространства; для вертикальных необходимо 15 – 20 см.
3. Диаметр подводного патрубка. В жилых помещениях, чаще всего используется канализационная труба диаметром 50 мм.
4. Пропускная способность. Расход воды должен быть меньше пропускной способности оборудования. Трап с сухим гидрозатвором для бани, в которой используется труба диаметром более 50 мм, должен иметь пропускную способность не менее 2.3 л/ч.
5. Дизайн. Сегодня потребителю предлагается оборудование, выполненное в различных вариантах оформления. Наиболее распространены круглые, прямоугольные и угловые трапики.

Размеры сливного трапа не менее важны, чем пропускная способность и тип подсоединения. Трап должен обеспечивать качественный отвод сточных вод, а также прочно устанавливаться в подготовленном отверстии.

Достижение максимального функционального и эстетического эффекта требует координации совместных усилий архитектора, сантехника и отделочника.

Сухие гидрозатворы

Самый актуальный вопрос для бани со сливом в канализацию – это не столько выбор конструкции трапа, сколько прокладка самой линии. Любой готовый вариант трапа из магазина, в том числе и “сухой”, содержит гидрозатвор с водяным столбом от 30 мм, так что при регулярном использовании бани никаких проблем с высыханием водяной пробки не возникнет. А тот, кто знает, что баня долго не будет в употреблении, может просто заглушить слив.

Для тех, кто хочет забыть и не вспоминать о высохшем сифоне, есть так называемые сухие трапы.

Существуют два типа сухого гидрозатвора.

Поплавковый тип

Лучше всего рассмотреть конкретный образец, например, австрийский HL 310 NPr.

Вертикальный слив. Верхний элемент подрезается до нужного размера от 12 до 70 мм и заделывается в стяжку.

Корпус из полиэтилена рассчитан на температуру сточной воды до 85 градусов. Порядок монтажа для разных случаев описывается в паспорте.

Поплавок, в случае высыхания воды, просто опускается и закрывает трубу. Высота водяного столба затвора 50 мм (соответствует городским нормам Австрии).

Принцип действия хорошо виден на картинке.

В рабочем положении вода поднимает и удерживает поплавок на одном уровне и система работает, как один из вариантов гидрозатвора. Если баня долгое время не используется, то вода из затвора испаряется, а поплавок закрывает сливное отверстие раньше, чем вода полностью испарится.

Народные умельцы придумали вариант, который может работать не хуже, чем фабричный. Главное отличие от этой схемы состоит в том, что такой поплавок в виде перевернутого стакана, закреплен так, чтобы его дно было выше сливного отверстия больше, чем на диаметр сливной трубы. А само отверстие закрывает легкий шарик диаметром больше сливного – он и выполняет роль поплавка.

Маятниковый тип

На фото конкретный пример – сухой затвор для трапов 100 мм в горловине – Viega 583255.

Внизу, у затвора, видны две шторки, подвешенные под углом к вертикали – это и есть маятниковый затвор. Шторки закрыты благодаря своему собственному весу, а вода открывает их при сливе. Высота водяного столба гидрозатвора 32 мм – для загородной бани вполне достаточно. В самой Германии, которая заявлена как страна-производитель, при проектировании системы канализации в городских домах исходят из того, что сантехприборы в квартирах имеют высоту водяного столба гидрозатвора равную 50-60 мм, но не 32!

Если силу тяжести, которая закрывает шторки, заменить на силу пружинки, то получатся разные варианты пружинного типа сухих затворов, с более широкими возможностями.

Разумеется, все перечисленные затворы содержат в себе какой-либо вариант сифона.

Есть еще один вид сухих затворов, для которых придумывают порой слишком заумные названия типа клеточной памяти материала. Обычно они представляют собой чулок из сплющенной резины, который начинает пропускать воду под небольшим напором. Вряд ли это представляет интерес для загородной бани.

Умелые хозяева, даже при очень ограниченных средствах, могут легко воспроизвести, а, возможно, и усовершенствовать любой тип гидрозатвора.

Разнообразие материалов

Поддон на пол бани может иметь различные характеристики в зависимости от материала, из которого он выполнен. Также от этого показателя будет варьироваться и стоимость оснащения, срок эксплуатации и комфорт во время принятия водных процедур.

Современный рынок сантехнического оборудования предлагает поддоны из разных материалов:

Акрил. Поддоны для душа в баню из этого материала считаются самыми распространенными и доступными по своей стоимости. Благодаря особенной технологии производства акриловых форм можно получить изделия совершенно любых вариантов и размеров. Очень популярным является сегодня акриловое литье по размерам заказчика. Ухаживать за таким поддоном нетрудно, а срок службы его составляет не менее 10 лет. Однако такой материал боится механического повреждения. Сколы и царапины легко поддаются ремонту с применением специальных составов. Приобретая акриловый поддон, следует обязательно уточнить у производителя, имеется ли под ним армирующая середина. Без нее дно будет прогибаться под весом, в этом случае необходимо установить его на специальный каркас.

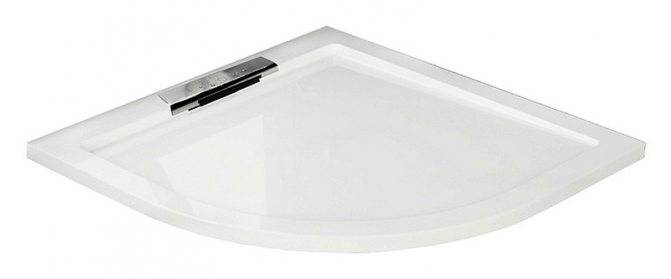

Поддон для душа в баню из акрила

Чугун. Показатели такого материала считаются наиболее оптимальными для обустройства душевой в бане. Особенно впечатляют характеристики чугуна в плане долговечности, поскольку этот материал способен прослужить в 2 раза дольше акриловых вариантов. Ему не страшны механические повреждения, а также он не боится чистящих средств любого типа. Нагрев такого поддона будет осуществляться дольше акрилового, однако тепло он сможет сохранить на длительное время. Среди недостатков, которые имеет этот поддон для бани для слива воды, можно выделить его большой вес и ограниченность форм. Чугунный вариант трудно подобрать под определенные размеры, поскольку в продаже они представлены в стандартных формах.

Чугунный поддон для душа

• Керамика. Материал отличается отличным внешним видом и может вписаться совершенно в любой интерьер. Однако стоимость такой сантехники запредельно высока, кроме того, она требует бережного к себе отношения, поскольку уязвима при механическом воздействии. Нагреваться такой поддон будет так же долго, как и чугунный.
• Дерево. Деревянный поддон для бани — бюджетное решение, которое при этом может стать отличным дополнением общего стиля парной. Обычно для изготовления такого аксессуара используются лиственница или дуб. Важный момент – предварительная обработка поверхности поддона, чтобы сделать его устойчивым к постоянной влажности. Но он не отличается длительным сроком службы, как чугунный.

Деревянный поддон для бани

• Пластик. Пластиковый поддон для бани отличается невысокой стоимостью, компактностью, легкостью и универсальностью. Для изготовления применяется пластик с высокими показателями стойкости, в результате эти аксессуары могут использоваться даже в агрессивной среде, где регулярными являются скачки температур и повышенная влажность. Изготавливаются пластиковые поддоны из полипропилена, который может выдерживать диапазон температур – 50… + 50°С.
• Сталь. Отличным решением станет оцинкованный поддон для бани. Такой материал нагревается быстрее чугуна, но при этом сохраняет все характеристики металлического изделия, ему не страшны механические повреждения, также его легко мыть. Единственным недостатком такого варианта можно назвать громкий звук от воды при мытье.

Натуральный камень. Прекрасной альтернативной керамическим поддонам станет использование аксессуара из натурального камня. Такой вариант подойдет для богатых бань, отделка которых сделана под камень или выполнена из натурального камня. Срок службы таких поддонов не ограничен, они не требуют особенного ухода, быстро нагреваются и долго остывают. Единственным минусом такого варианта является необходимость аккуратной эксплуатации, поскольку поверхность натурального камня может расколоться от падения сверху чего-либо тяжелого.

Поддон из камня в душевой

Как выбрать

Выбор трапа — довольно сложная задача, так как его покупают еще до сборки системы водоотведения или заливки стяжки. Фактически, эти элементы создаются исходя из формы, размера и других конструкционных особенностей трапа.

Неопытные домашние мастера считают, что трап можно установить в последнюю очередь, хотя как они собираются заделывать все стыки — непонятно. На самом деле все происходит наоборот — сначала устанавливается трап, после чего заливается стяжка, производится заделка всех щелей и укладка напольного покрытия.

Мнение эксперта
Макаров Евгений Васильевич
Профессиональный печник и строитель бань под ключ

В первую очередь, рассматривают производительность (пропускную способность) трапа. Она определяется исходя из размеров канализационных труб. Для частной бани обычно бывает достаточно 50 мм диаметра, но для общественных бань используют системы водоотведения с большим диаметром труб.

Вторым критерием становится тип выпуска — вертикальный или горизонтальный. Здесь руководствуются особенностями монтажа канализации, условиями укладки труб и прочими нюансами монтажа.

Следующим фактором выбора становится материал трапа. Чаще всего выбирают пластиковые модели — они обладают сбалансированными рабочими качествами и сравнительно низкими ценами.

Однако, если ожидается высокая нагрузка и возможно механическое воздействие на решетку, лучшим вариантом станет выбор трапа из нержавейки.

Форма решетки определяется расположением трапа на полу. Наибольшей популярностью пользуются точечные модели — они компактны, хотя по производительности и общей эффективности ничем не уступают другим конструкциям.

Адаптированные версии трапа для бани

Более привлекательным выглядит так называемый слив сухого типа. В таком трапе в водозатворе находится минимум воды. Для сравнения, высота водяного столба в сухом корпусе составляет 30-35 мм, тогда как в классическом варианте все 50-55 мм. Для деревянной бани этого более чем достаточно.

Сухие водозатворы выпускают двух типов – поплавковые и маятниковые.

В первом случае выход в сливную трубу канализации перекрывается тяжелым поплавком. Вес кольцевого элемента достаточно большой, чтобы в отсутствии воды в сильфоне надежно опуститься на дно и перекрыть выход в сливную магистраль. В таком положении сливная система может закрывать сливную трубу бани неограниченное время, а при первых же литрах воды, заполнивших сильфон, трап перейдет в рабочее состояние.

Устройство трапа с клапанами маятниковой системы приведено на схеме. Лопатки или створки сильфона находятся в вертикальном, закрытом положении. При заполнении системы водой клапан под напором открывается и выпускает часть воды.

Совет! Перед тем как монтировать систему трапа, нужно обязательно проверить состояние сливного уклона под нагрузкой.

Обычно плоскость слива наклоняют и планируют так, чтобы вода стекала в точку установки приемного окошка. Если полы слегка «играют», уклон под нагрузкой от веса находящихся в помещении людей может меняться.

Поэтому, перед тем как установить трап в полу бани, делают небольшую проверку:

• Укладывают на пол изоляционную пленку;
• Устанавливают деревянные траповые решетки;
• Выливают на гидроизоляцию бани небольшое количество воды.

Перемещаясь по деревянным трапам, отслеживают место на полу, куда преимущественно стекает и собирается разлитая вода. Это поможет определить оптимальное место для установки сливной системы.

Как выбрать место для монтажа трапа

При планировании сливных систем внутри бани в первую очередь обращают внимание на устройство вентиляционной системы помещения. Связь места под установку желоба или современного трапа с вентиляцией очевидна:

• Система притока – удаления воздуха обеспечивает качественное высушивание всех сливных трасс;
• Вытяжное окошко вентиляции эффективно убирает в помещении бани любые запахи, прорвавшиеся из канализации.

В простейшем случае сливной желоб располагают по центру помещения парилки, от входной двери до окна. Если в бане нет специальной вытяжки, то трап лучше всего располагать в самом теплом месте пола.

Современные модели сливного трапа устанавливают в наиболее насыщенном влагой месте парилки или моечного отделения. Чем короче путь от пролитой воды на пол до приемного отверстия сливной системы, тем лучше.

Совет! Не стоит выбирать место расположения трапа на полу в угоду дизайну или интерьеру помещения бани. Если вид приемного фланца системы слива вызывает неприятные ассоциации, то можно приобрести более современную модель с желобом и декоративной решеткой.

При выборе места приходится многократно проверять наличие сливных уклонов

Если трап уже установлен в бане, его всегда можно закрыть деревянным настилом или специальным разборным полом из трапиков.

Как выбрать?

Для того чтобы не ошибиться с выбором и приобрести не только качественную модель, но и конкретно тот сифон, который будет соответствовать вашим индивидуальным нуждам, следует прислушаться к советам опытных специалистов.

В первую очередь особо пристальное внимание рекомендуется обратить на диаметр гидрозатвора. Для того чтобы иметь возможность обеспечивать оптимальную пропускную способность, а также в зависимости от типа устройства, к которому он будет подсоединен, сифон должен иметь тот или иной диаметр условного прохода

Например, для раковины данный показатель должен составлять не менее 50 мм (50х50), а для душа – в 2 раза больше.
Если в вашей ванной комнате несколько сантехнических приборов расположены рядом (либо напротив друг друга в смежных комнатах), то каждый из них необходимо обеспечить отдельным устройством.
Для того чтобы выполнить максимально комфортную установку сифона для посудомоечной или стиральной машины, стоит приобретать модели, которые позволительно устанавливать боком.

Модель сухого типа не подойдет для установки на кухонной раковине, что обусловлено довольно загрязненными жировыми стоками. Для такого сантехнического изделия лучше выбирать сифон бутылочного типа, который является водяным.
Следует учесть тот факт, что сифоны зачастую нуждаются в наличии зазора (особенно это касается устройств, которые устанавливаются для трапа душевой кабины). Помните, что сифоны с горизонтальным устройством не нуждаются в большом запасе по высоте, а для вертикальных нужен зазор не менее чем 15 сантиметров.

Покупку устройства следует совершать только в официальных магазинах или представительствах и только у проверенных продавцов.

Подробная информация о сухом сифоне Hepvo — в следующем видео.

Разновидности полов в банях

Если вы решили выполнить слив в бане своими руками, то первое, что нужно учитывать – это тип полов, поскольку на них приходится основная нагрузка от повышенной температуры и влажности, независимо от того, насколько хорошо изготовлен слив

Поэтому к процессу обустройства полов нужно отнестись с повышенным вниманием и скрупулезностью

Существует две разновидности полов – бетонные и деревянные, каждый из которых применим к тому или иному типу бани. Если ваша баня представляет собой массивное капитальное строение с комнатой отдыха, предбанниками, душевой или бассейном и парной, то лучше всего остановиться на бетонных полах, оснащенных гидроизоляционным слоем. К тому же, такой вариант актуален, если баню планируется использовать круглый год.

А вот в случае с деревянными срубами, которые используются в основном только в летнее время, вполне допускаются полы из древесины, как более выгодный и незатратный вариант строительства с небольшим объемом работ.

Установка трапового слива

Процесс монтажа слива начинается с нанесения на пол разметки под отверстие. Сделать это достаточно просто, если точно знаете расположение оси канализационной трубы, расположенной в подполе. Обычно точку — центр окружности размечают при укладке сливного пола в бане.

С помощью электролобзика по разметке вырезается отверстие, равное наружному диаметру корпуса. Трап должен входить в вырез с небольшим зазором.

Далее с помощью стамески и легкого молотка, можно киянки, вырезается квадрат под установочный фланец трапа. Если половицы тонкие, то работу лучше выполнить с помощью ручного фрезера, и лишь углы подрезать руками.

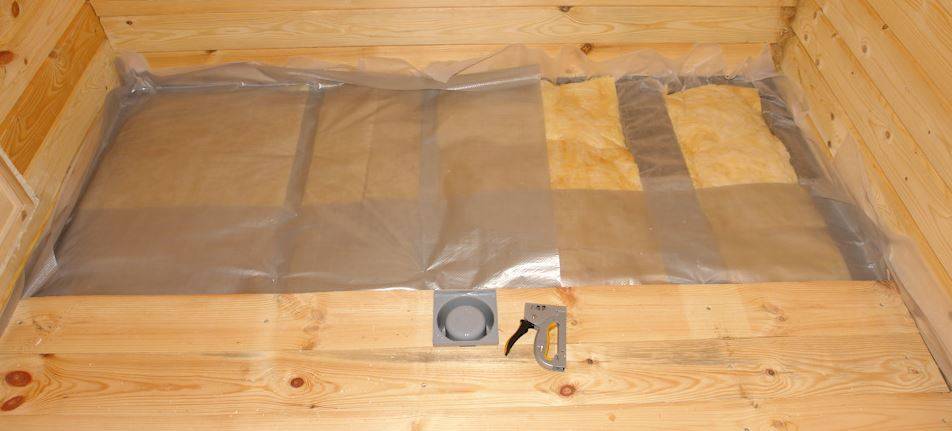

Далее на пол бани укладывается гидроизоляционная мембрана, размер полотна должен выбираться с небольшим запасом, так, чтобы на стены бани оставался нахлест в 30-35 мм.

Перед укладкой трапа полотно нужно будет натянуть и зафиксировать алюминиевыми порожками. Далее, по месту установки в пленке ПВХ вырезают отверстие диаметром на 15 мм меньше цилиндрического корпуса трапа. Края пленки насекают прямыми надрезами, обрабатывают герметиком и вклеивают на стенки посадочного места.

Остается вставить выводную трубу в стыковочный фланец канализации, обработать герметиком края сливной системы и установить корпус на место.

Критерии выбора

READ Как установить игру в исключения антивируса

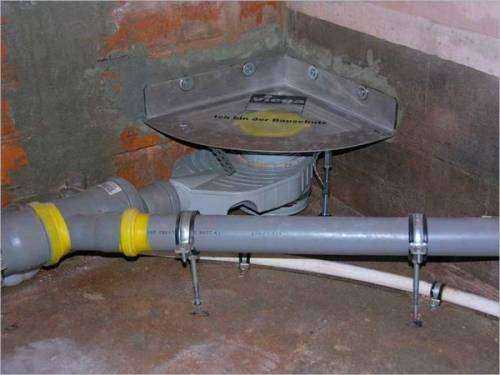

Есть даже угловые модели

Выбирать стоит и высоту трапа. Минимальное значение — порядка 6-7 см, максимальное — до 20 см. Из технических характеристик данное оборудование имеет только максимальную пропускную способность — сколько литров оно в состоянии отвести в минуту времени. Подбираете в зависимости от максимального напора, который может выдать ваш душ: пропускная способность сливного трапа не должна быть меньше чем максимальное количество выдаваемой воды. Оба параметра измеряются в литрах в минуту (л/мин), так что проблем быть не должно.

Виды сливных трапов

Трапы для слива воды отливаются по типу установки. Есть они трех видов:

• Точечные. Обычно приемное отверстие имеет небольшой размер, решетка — квадратная, реже — прямоугольная. Устанавливается в любом месте.

• Линейные. Форма приемной камеры — прямоугольная, длинная и узкая. Устанавливается в основном вдоль стен, отступив от них некоторое расстояние.

  Линейный водяной трап отличается формой приемной камеры, само устройство и установка аналогичны

• Пристенный трап. Отверстие для слива тоже длинное и узкое, но эта конструкция отличается тем, что монтируется не только в пол, но и в стену. В стену замуровывается инсталляция, там же, за стеной находятся канализационные трубы, а само сливное отверстие располагается точно возле стены.

  Пристенный трап для слива воды имеет другую конструкцию

Чаще всего, чтобы сделать пол со сливом, используют точечные трапы, намного реже — линейные. Установка пристенных трапов — вообще довольно редкое явление, так как монтаж возможен только на этапе капитального ремонта, причем не только пола, но и стен. К тому же такие устройства намного дороже.

Типы затворов

Кроме разных конструкционных решений трап слива воды в пол (точечный или линейный) имеет затворы разного типа. Затвор — это устройство, которое предотвращает попадание в помещение запахов из канализации.

Самый простой затвор — гидрозатвор. В данных устройствах на отводящей трубе имеется изгиб, в котором остается вода. Она блокирует запахи. Недостаток такой системы — возможность пересыхания. Это происходит, если воду давно не сливали. Также причиной пересыхания может стать неправильная установка (неверно выбран уклон) или наличие подогрева пола — теплый пол в ванной «высушивает» воду в гидрозатворе.

Более надежны в этом плане сухие затворы для трапов. Они есть нескольких видов:

• Мембранный. Установлена подвижная подпружиненная мембрана, которая под напором воды опускается вниз, а при ее отсутствии перекрывает сливное отверстие, закрывая доступ газам из канализации в помещение.





















  Принцип действия сухого затвора в сливном трапе

• Мембрана из материала, имеющего » молекулярную память». Принцип работы схожий с мембранным, но надежность выше — пружины могут ломаться, а просто стремящийся вернуться в исходное состояние материал более долговечен.

• Поплавковые. В данной системе имеется поплавок. При наличии воды он поднимается вверх, а когда вода сошла, опускается вниз и перекрывает вход в канализацию.

  Принцип работы «сухого» затвора

• Мятниковые. Слив в канализацию перекрывает устройство, которое под действием силы тяжести стремиться занять положение над стоком.

Сухие трапы делают в основном из пластика, решетки — из нержавеющей стали или тоже пластиковые. Есть модели со встроенным обратным клапаном. Он предотвращает подъем воды при переполнении сточной ямы. Устраивая пол со сливом в неотапливаемой бане, ищите модели, которые могут эксплуатироваться в морозы (есть и такие).

Разновидности трапов – что выбрать

Напольный трап, как и любой другой сифон, содержит в своей конструкции важнейший элемент – затвор, отсекающий обслуживаемое пространство от канализационного смрада. Поэтому классификацию подобных изделий принято выстраивать на основе типа затворов.

И этот способ дает возможность выделить из ассортимента следующие разновидности трапов:

• Сливные узлы с мокрыми затворами. В корпусе такого трапа монтируется обычный гидравлический затвор, выполненный на основе S-образного канала, в закоулках которого скапливается водяная пробка, препятствующая распространению запаха.
• Сливные узлы с сухими затворами. В корпусе такого трапа имеется поплавок или мембрана, сводящая  пропускную способность к односторонней проницаемости. Вода или воздух может пройти только по направлению от трапа к канализации, но не обратно.
• Мокрые трапы дешевле сухих, но вариант с гидравлическим затвором капризнее в эксплуатации, чем поплавковый узел. Если в корпусе не будет воды – вдруг она высохнет – в жилище проникнет вонь из канализации. Кроме того, вода в гидрозатворе может застояться, превратившись в источник неприятного запаха.

Септик для санузлов бани

1. Выкопать небольшой котлован и забетонировать его стены. Дно выемки должно содержать песок или гравий.
2. Установить в полученном приямке две емкости, стенки одной из которых выполняются с перфорацией (отверстиями). Для такой цели можно использовать тару из пластика.
3. Соединить сосуды трубой ПВХ.
4. К неперфорированной емкости подвести из бани трубу для стока нечистот.
5. Установить на септик перекрытие и снабдить его крышкой.
6. Крышка снабжается трубой, соединяющей внутреннее пространство септика с атмосферой. Она служит для притока кислорода, обеспечивающего жизнеспособность бактерий, перерабатывающих нечистоты.

Виды: вертикальные и другие

В соответствии с вариантом подключения к канализационной системе различают горизонтальные и вертикальные типы сливных конструкций. Вторые более универсальны, подходят для установки в различных по площади помещениях. Для монтажа вертикальных устройств необходимо пространство.

Вертикальный Сифон McAlpine с сухим затвором ø50 мм полипропилен MRNRV50-PB. Фото Леруа Мерлен

Среди перечня выпускаемых сухих канализационных затворов различают в соответствии с типом конструкции три вида, которые отличаются собственными характеристиками и некоторыми особенностями:

1) Мембранные. Роль заслонки (клапана) в конструкциях данного типа выполняет подпружиненная мембрана. Принцип работы устройств следующий. Под напором воды пружина сжимается, мембрана открывается и вода беспрепятственно уходит в канализационную систему. Ослабление напора приводит мембрану в исходное положение, что и обеспечивает герметичность системы.

2) Поплавочные или поплавковые. Такой вид устройства по силам изготовить самостоятельно, в домашних условиях. Затворы данного типа являются комбинацией водного и сухого видов. Принцип действия устройства прост: если затвор заполнен водой, то поплавок находится на поверхности воды, т.е. располагается в плавучем состоянии, и не мешает отведению воды в канализацию. После того, как вода уходит, клапан опускается и происходит герметизация отверстия.

3) Маятниковые затворы оборудованы заслонкой, закрепленной в одной конкретной точке. При попадании потока воды на поверхность клапана от отклоняется от собственной оси и открывает пути для отведения жидкости в канализационную систему. Клапан возвращается в исходное положение под воздействием гравитационных сил.

4) С молекулярной памятью. Затворы данного вида нечасто упоминаются, являются высокотехнологическими устройствами, их стоимость значительно больше аналогов.

Затворы классифицируются также в соответствии с торговой маркой, производителем. Среди наиболее известных марок Tece, Viega, Hepvo, McAlpine. Модели данных брендов являются наиболее качественными вариантами изделий. Некоторые предприятия предлагают сухие сифоны для различных нужд, т.е. подходящие для установки в конструкции различных сантехнических приборов.
