Токарный станок по дереву: устройство, конструктивные узлы, изготовление самодельного

Рекомендуемые материалы для токарного самодельного

В самостоятельной сборке своего собственного токарного деревообрабатывающего оборудования понадобятся следующие материалы:

1. Старое электрическое точильное устройство с двумя камнями отлично подходит на «роль» одного из главных элементов станка – задней бабки. В таком агрегате уже смонтированы четыре металлические шайбы, две из которых используются как фиксаторы разных по диаметру сменных дисков. Деревянная заготовка крепится к другой стороне токарной планшайбой.
2. Станину изготавливают из металлопроката, например — швеллерной стали.
3. Для регулировки скорости используют шкивы разных диаметров, что позволяет корректировать скорость вращения от 800 до 3000 об/мин.
4. Чтобы конструкция станка получилась компактной, используются: угловой металлопрокат, стальные трубы круглого сечения, полосы листового проката шириной от 20 до 40 мм.

Токарный деревообрабатывающий станок своими руками изготавливается следующими слесарными инструментами:

• Электрическая дрель с набором сверел различного диаметра.
• Напильники и рашпили.
• Угловая дисковая пила «болгарка», оборудованная сменными отрезными и шлифовальными кругами.
• Сварочный аппарат на 220 Вт и электроды ф*4 мм.

. Для домашних умельцев не проблема найти нужные детали и запчасти.

Подходящий материал всегда найдется в домашней мастерской, на полках гаража, а еще можно поискать на барахолке и приобрести по низкой цене Собранный своими руками токарная установка из подручных материалов позволяет сделать конструкцию с весьма низким бюджетом.

Основные шаги по сборке станка

Чтобы понять, какой порядок сборки домашнего токарного станка, следует ознакомиться с принципом создания самых важных составляющих элементов этой конструкции.

Изготовление станины

Опорную часть самодельного токарного станка, созданного из обыкновенной домашней дрели, можно изготовить разными способами. В качестве примера можно рассмотреть пример выполнения станины из металлических уголков размером 50 х 50:

1. Два металлических уголка нужной длины необходимо расположить на ровной горизонтальной поверхности и развернуть полками друг к другу.
2. Чтобы уголки лежали строго параллельно, нужно разделить их вкладышами с шагом 50 мм
3. Скрепить концы уголков по торцам двумя другими уголками.
4. Все детали скрепляются между собой струбцинами и после проверки собранной опорной части на устойчивость производится окончательное соединение методом электродуговой сварки.

Собранную станину прочно закрепляют к верстаку или деревянной колоде.

Подготовка задней бабки

В токарной домашней установке задняя бабка выполняет функцию поддержки, установленной строго по центру обрабатываемой болванки, и фактически служит второй опорой. Во время сверления конструкция соединяется специальным прихватом с подвижной кареткой суппорта и через него получает механическую отдачу.

Задняя бабка должна быть неподвижна и давать правильное точное расположение центра оси.

Пример подготовки задней бабки:

1. Сделать заготовку из стального листового проката.
2. Внутри заготовленной детали установить втулку с внутренней резьбой М 141,5 мм.
3. Для установки стопорного болта с торцевой стороны готовится отверстие.
4. По краю втулки нарезается резьба М 243 мм для навинчивания гайки.
5. Подбирается маховик как в водопроводном кране.

Из металлической листовой полосы шириной от 6 до 10 мм изготавливается скоба и ее края привариваются к корпусу.

Токарный станок по дереву с копиром своими руками: видео

Собственно сам станок может быть и таким, как предложен выше, только его конструкцию нужно будет доработать, и в качестве режущего инструмента использовать один из универсальных деревообрабатывающих электроинструментов – чаще это болгарка.

Шаблоном для изделия правильной цилиндрической формы, выточенным при помощи копира, служит ровная рейка. Если же нужно получить сложную многоступенчатую форму, то ее профиль вырезается на плоском шаблоне. Он может быть металлическим, фанерным, деревянным, пластиковым и.т.п. и устанавливаться в разных местах, зависящих от особенностей конструкции станков.

Рассмотрим строение одного из таких станков.

Заготовка в данном станке зажимается между коронкой передней бабки и неподвижным конусом задней. Фиксация конуса задней бабки осуществляется контргайкой.

Копир закреплен на поворотном валу на 2-х подшипниках и натяжном ролике от автомобильного привода ГРМ, позволяющих ему свободно перемещаться вдоль вала.

Вал же, в свою очередь установлен на основании так же на подшипниках, дающих ему легко вращаться вокруг оси.

На копире жестко закреплена болгарка, с установленными на ней с небольшим смещением спаренными дисками, позволяющими производить более качественное и чистое точение.

Пилы нужно брать с победитовыми напайками и большими зубьями, способствующими лучшему отведению стружки.

Шаблон можно крепить в удобном месте, не мешающем точению. От шаблона к копиру рисунок профиля передается при помощи поводка, а вот его форма и длина обязательно согласуются с этим местом. Чем тоньше будет кончик поводка – тем точнее он передаст форму от шаблона заготовке, но при этом он должен быть достаточно твердым и жестким.

Интересен вариант, когда роль шаблона выполняет эталонная деталь. Предложенная автором следующего видеоролика система, обеспечивает именно такую возможность, а регулировки ее крепления позволяют вносить некоторые коррективы в толщину тиражируемых точеных деталей.

Использование вместо болгарки ручной циркулярной пилы, с размещением шаблона спереди – тоже довольно прогрессивный вид токарного станка по дереву с копиром. Он позволяет сделать его более компактным, но совмещение ручки управления с поводком не позволяет сделать его достаточно тонким, поэтому очень точной передачи формы при такой компоновке не произойдет.

А дисков на пилу также следует ставить два.

Устройство деревообрабатывающего токарного станка

Конструктивно различные типы таких агрегатов для обработки изделий из дерева построены из элементов, имеющих одинаковое функциональное назначение. Независимо от принадлежности к категории схема токарного станка включает следующие элементы:

• массивную станину (на ней располагаются основные узлы);
• переднюю бабку с закреплённым шпинделем;
• заднюю бабку с элементами фиксации заготовки;
• суппорт, служащий для подачи обрабатывающего инструмента;
• привод передачи вращения;
• двигатель;
• система управления скоростью вращения (выполняется дискретным с несколькими скоростями вращения);
• элементы схемы электрооборудования;
• органы ручного управления (обычно они реализованы с помощью различной формы рукояток, маховиков, электрических кнопок или переключателей);
• средства защиты от пыли и опилок;
• отдельные станки снабжаются специальной системой защиты при возникновении аварийной ситуации;
• фартук;
• наиболее совершенные аппараты оснащаются мощным пылесосом для удаления отходов древесины.

Несмотря на единообразие элементов, каждый производитель предлагает своё устройство токарного станка по дереву, с применением своих технических решений. Станина изготавливается из чугуна или стали и имеет большой вес, что позволяет стабилизировать вращение двигателя и всех вращающихся деталей. На ней крепятся все основные узлы.

Любая бабка токарного станка в том числе и для работы по дереву выполнена по стандартной схеме. Она имеет:

• шпиндель, оснащённый системой крепления обрабатываемой заготовки;
• несколько подшипников (в состав включены три подшипника: упорный, передний и задний);
• специальные регулировочные гайки;
• муфта для переключения.

Вторым элементом является задняя бабка токарного станка. Она обладает двумя степенями свободы. Такая особенность позволяет изменять положение заготовки в горизонтальном и вертикальном направлении. Данная система крепления обеспечивает качественную обработку деталей самой сложной формы. Для увеличения жёсткости крепления заготовки в токарных станках применяется пиноль. Она изготовлена в форме гильзы, перемещается вдоль главной оси.

На суппорт токарного станка возложены две функции:

• фиксация инструмента из имеющегося в комплекте;
• перемещение в заданных плоскостях для обработки.

Суппорт расположен на станине. Он снабжён двумя видами салазок (поперечными верхними и продольными, которые называются кареткой). Для осуществления разворота он имеет поворотную систему. Вся система изменение положения суппорта называется приводом подач. Связь суппорта со шпинделем осуществляется через реверсивное устройство, называемое трензель.

Вращение деталей токарного станка осуществляется с помощью ременной передачи, которая служит передаточным элементом от электрического двигателя к передней бабке. Эти элементы составляют привод главного движения. Для каждой конструкции производитель предлагает своё количества переключение скоростей вращения шпинделя. В основной массе станков диапазон скоростей вращения деталей варьируется от 200 об/мин до 1000 об/мин.

Элементы электрической схемы расположены в отдельном блоке. Благодаря происходит распределение управляющих сигналов на все устройства станка. Блок состоящий из электрических элементов, находящихся под напряжением относится к первому классу защиты.

Фартук станка преобразовывает вращательное движение в поступательное. Кроме этого он обеспечивает синхронное вращение ходового валика суппорта и ходового винта. Предусмотренная система механической защиты предотвращает одновременное включение этих валов. Плавное переключение подач обеспечивается с помощью маточной гайки.

Для защиты от возможных перегрузок в фартуке станка предусмотрен подвижный механизм падающего червяка. Такие перегрузки возникают в результате увеличения внешнего давления на поверхность заготовки, особенно при использовании ручного инструмента. Такой эффект наблюдается при резком снижении скорости вращения заготовки, замедлении движения режущего инструмента. Особенно это свойственно станкам на которых производится ручная обработка заготовки.

Большое значение на качество обработки дерева влияет заданная скорость вращения заготовки. Для этого в станке предусмотрена коробка скоростей. Она позволяет выбирать величину крутящего момента в зависимости от типа дерева и выполняемой операции.

Главные узлы станка

Категорически не рекомендуется приступать к изготовлению какого-либо агрегата, не понимая принципов работы каждой его составной части и узла, не представляя себе величину и направление действия нагрузок, обоснованности тех или иных технических требований. Из каких элементов состоит токарный станок?

1. Станина. Несмотря на кажущуюся простоту, это самый важный элемент токарного станка по дереву, к нему в дальнейшем крепятся все остальные узлы. Если станина не может выдерживать действующие во время работы усилия, то не стоит надеяться не только на получение качественных изделий, но и на безопасность работы. Станина не должна колебаться или дрожать, первоначальные параметры прочности не должны ухудшаться весь период эксплуатации. Если вы делаете станину из пиломатериалов, то надо выбирать только самые прочные их виды, не допускать даже минимальных люфтов и зазоров между отдельными частями. Дерево — довольно мягкий материал, и зазоры позволяют элементам двигаться и накапливать кинетическую энергию. Величина кинетических усилий в разы превышает значения статических, как следствие ­– дальнейшее увеличение зазоров, уменьшение прочности станины вплоть до ее полного разрушения. Мы рассмотрим два варианта станины: из дерева и металла. Металлический вариант намного прочнее, безопаснее и долговечнее.

   Станина — важный элемент токарного станка

2. Передняя бабка. Узел выполняет две задачи: придает заготовке вращательное движение и удерживает ее в заданном начальном положении. Для мини токарных станков по дереву привод требуется не очень мощный, могут использоваться электрические двигатели от бытовых приборов, дрельки или специальные однофазные минидвигатели. Передняя бабка фиксируется к станине неподвижно, за счет этого увеличивается надежность оборудования.

   Передняя бабка

3. Задняя бабка. Назначение – удерживать вращающуюся заготовку в горизонтальном положении и при этом создавать минимум сопротивления. С деревянной заготовкой может контактировать острый конус или трезубец, конус часто не имеет подшипников, а трезубец должен садиться только на подшипник. Второй вариант предпочтительнее, и установить подшипник на заднюю бабку несложно. Почему? Если поддерживающий заготовку конус не вращается в бабке, а скользит только внутри детали, то со временем отверстие в дереве увеличивается, во время точения дерево шатается. Как следствие – качество обработки поверхностей крайне низкое, в некоторых случаях возникают аварийные ситуации, деталь вырывается и может травмировать рабочего. Профессионалы для улучшения качества и повышения безопасности работы рекомендуют в задней бабке устанавливать фиксирующий трезубец и крепить его к бабке при помощи подшипника. Задняя бабка подвижная, за счет этого в станок устанавливаются детали различной длины. Подвижность выдвигает жесткие требования к прочности и прочности всех отдельных элементов узла.

   Так выглядит задняя бабка токарного станка

4. Подручник (упор для резцов). Профессионалы настоятельно рекомендуют его устанавливать на всех без исключения станках по дереву вне зависимости от размеров и мощности. Это специальное устройство, о которое упирается резец во время точения. Инструмент должен лежать устойчиво и без вибраций, в противном случае качество вытачиваемых деталей будет очень далеким от ожидаемого. Кроме того, возникает вероятность вырывания режущего инструмента, что чревато очень серьезными травмами. Упор для резцов должен иметь регулировки по горизонтали и вертикали, с учетом размеров заготовок он приближается или удаляется от оси вращения.

   Подручник для токарного станка

5. Узел управления. Имеется в виду пульт включения/выключения. Имейте в виду, что большинство автоматов имеет пружинные контакты. Их надо надежно защищать от попадания пыли, в противном случае электрическая арматура перестает функционировать. Необходимо разбирать корпус и тщательно очищать внутренние детали от пыли и стружки.

   Узел управления располагается возле передней бабки

Мы специально дали полный перечень частей с описанием их функций, теперь вы можете принимать взвешенные решения об упрощении конструкций с сохранением их функциональности.

Устройство стандартного токарного станка

Виды станков

Все оборудование, предназначенное для обработки древесины можно поделить на три группы:

• Промышленные токарные станки по дереву, которые много весят, но обладают мощными двигателями. Предназначены для больших объемов работы, поэтому могут выдавать большую производительность.
• Промышленные малого размера. Их отличительной особенностью является мощность, не превышающая 500 Вт. Предназначены для использования в небольших мастерских. Весят около 70 килограмм.
• Настольный токарный станок по дереву, его использование целесообразно в тех случаях, когда требуется обработать одну или несколько деталей. Устанавливается на стол, компактен, обладает малым весом и при работе не производит много шума, что делает возможным его применение в домашних условиях.

Настольный токарный станок по дереву

Конечно же, все станки можно разделить на другие категории по функционалу. Сюда относятся комбинированные и специализированные устройства. Первые стоят намного дороже и не всегда могут обеспечить повышенное качество обработки материала, поэтому целесообразнее использовать специализированные виды для той или иной цели:

• Если требуется расточить паз или заняться его обработкой, то лучшим выбором будут токарно-фрезерные станки.
• Токарно-винтовые подойдут для создания конусообразных заготовок либо для нанесения резьбы.
• Станки с ЧПУ позволяют заранее написать программу, которой прибор будет следовать без непосредственного участия мастера.

Стоит сказать, что вне зависимости от того, какую модель выберете, все они смогут выполнять общий набор функций:

• обрезка;
• сверление;
• нанесение резьбы и пазов;
• выполнение проемов и сверление отверстий;
• точение.

Разница лишь в том, что станки, предназначенные, например, для нарезания резьбы, выполнят такую работу идеально, а другая модель может справиться с задачей хуже.

Токарный станок по дереву своими руками

Как надежно закрепить заготовку

Дерево – капризный материал: он легко расщепляется, колется и мнется. Чаще всего в переднюю бабку монтируют трезубец — этот держатель универсален и чаще всего именно им оснащаются бытовые станки и многие самодельные.

Единственное, самостоятельно изготовить трезубец крайне сложно, поэтому его лучше приобрести. Помимо, трезубца существует также винтовой патрон и зажимной патрон, который представляет собой трубку с винтовыми отверстиями по радиусу, в отверстия вкручиваются зажимные винты и крепко фиксируют заготовку.

Часто планшайбу изготавливают самостоятельно из фанеры толщиной 12–16 мм. Так, шайбу собирают из двух слоев фанеры и, с одной стороны, крепят к стальному листу толщиной около 2 мм. В таких зажимах сверлятся сквозные отверстия и вставляют туда шипы, их роль может играть острия гвоздей.

Особенности самодельных станков

По советам опытных специалистов установка на самодельных агрегатах обработки металла коллекторных электродвигателей не рекомендована. В таких устройствах может происходить самопроизвольное увеличение оборотов при отсутствии рабочей нагрузки, что, в свою очередь, приводит к вылету заготовки из крепёжных элементов и возможному травмированию человека работающего за станком. Деталь, вылетающая на большой скорости, может нанести множества вреда в замкнутом пространстве домашней мастерской.

Если же по каким-либо причинам монтаж электродвигателя коллекторного типа неизбежен, то обязательно нужно установить специальный понижающий редуктор. Благодаря такому механизму можно полностью предотвратить бесконтрольный разгон оборудования при отсутствии нагрузки на обрабатываемую деталь.

Самым практичным, удобным и недорогим для токарного станка по металлу, собираемого своими руками, считается электрический мотор асинхронного типа. Такой двигатель имеет высокую устойчивость во время нагрузки без изменения частоты вращения, что позволяет обеспечить высокое качество обрабатываемых металлических заготовок, ширина которых не превышает 100 мм. В целом же конструкцию и мощностные параметры электрического мотора необходимо подбирать таким образом, чтобы деталь, подлежащая обработке, получала необходимое усилие при вращении.

Механизм ведомого центра, располагаемый на задней бабке, может иметь как неподвижную, так и вращающуюся конструкцию. Для его изготовления используют стандартный болт, который затачивается конусообразной формой на резьбовом участке изделия. Подготовленная деталь смазывается моторным маслом и монтируется во внутренней резьбе заблаговременно, вырезанной в задней бабке. Болт должен обладать свободным ходом примерно в 25–30 мм. Благодаря вращению болта происходит прижим обрабатываемой заготовки между центральными механизмами.

Настольный токарный

Самый, пожалуй, универсальный и востребованный станок. С его помощью можно сделать как самые мелкие детали, так и ножки к столу или табурету. Изготовление балясин для лестницы, может, будет и не под силу данному агрегату, впрочем, это зависит от размера заготовок.

Этот самодельный токарный станок по дереву может быть собран своими руками как из металла, так и с применением древесных материалов твердых пород. Такие элементы, как передняя и задняя бабки, лучше использовать заводского изготовления от старого станка. В качестве привода рекомендуется двигатель мощностью от 200 Вт, подойдет от старой стиральной машины.

Мотор от машины-автомата применить также можно, но надо учитывать, что обороты у него слишком высокие (12000 об/мин), а для токарных работ достаточно 600 об/мин. Нетрудно подсчитать, что шкив двигателя должен быть в 20 раз меньше шкива вала станка. Часто в таких случаях применяют промежуточный вал, но это сделает станок более сложным и дорогим в изготовлении. Или же придется использовать электронный блок регулировки оборотов, имеющийся в продаже, но при этом теряется мощность.

Конструкция токарного станка хорошо видна на рисунке, поскольку размеры могут быть произвольными, то чертеж приводить нет смысла. А вообще, сделанный своими руками токарный станок по дереву может иметь самую различную конфигурацию.

Токарный станок по дереву самодельный из фанеры

Инструменты и материалы:-Фанера;-Клей;-Циркулярная пила;-Карандаш;-Линейка;-Струбцины;-Торцовочная пила;-Сверлильный станок;-Шуруповёрт;-Ленточнопильный станок;-Болты с гайками и шайбами;-Подшипники;-Шурупы;-Металлическая пластина;-Электродвигатель;-Шкив;-Барашковый винт;-Ротор электродрели с патроном;-Петля;-Краска;-Кисточка;-Конус металлический;-Ремень;

Шаг первый: основаниеОснование станка выполнено из клееной 12 мм фанеры. Отрезает три фанерных прямоугольника. Склеивает их. Торцует край.

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Изготовление токарного станка из дрели своими руками

Если вы хотите сэкономить на запчастях и значительно упростить себе задачу по сборке самодельного токарного станка, в качестве привода можно использовать обычную электрическую дрель. У такого конструктивного решения есть ряд преимуществ:

1. Возможность быстрой сборки и разборки конструкции – дрель легко отсоединяется от станины и может быть использована по прямому назначению.
2. Простота переноса и транспортировки станка – хороший вариант, если вам приходится работать с металлическими заготовками в гараже и на улице.
3. Экономия – дрель выступает не только в качестве электродвигателя, но и избавляет от необходимости использовать передачу, а также позволяет использовать сменные насадки в качестве рабочего инструмента.

Конечно, есть и отрицательные стороны у токарного станка из дрели. Как сделать обработку с помощью данного инструмента крупных деталей возможной? Это практически неосуществимо, так как у дрели относительно небольшой крутящий момент и большое число оборотов. Конечно, можно повысить эти параметры, если все-таки установить ременную передачу и с ее помощью передавать вращающий момент от дрели на шпиндель, но это в значительной мере усложнит конструкцию, главным преимуществом которой является простота и компактность.

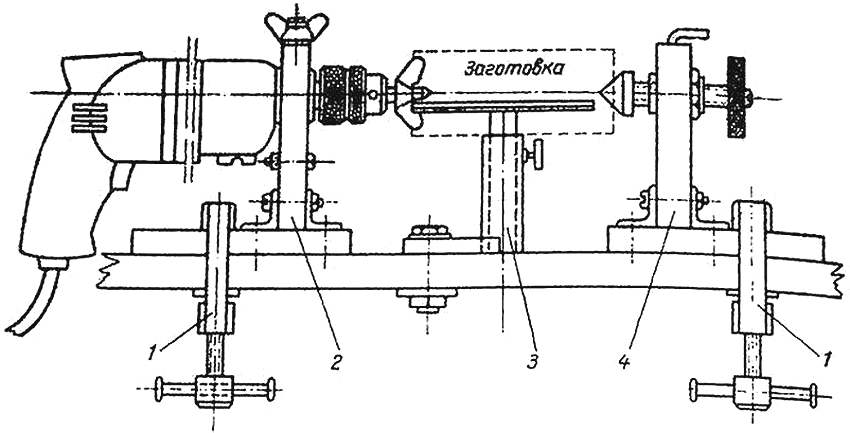

Схема устройства самодельного токарного станка на основе дрели: 1 — крепления к столу или верстаку; 2 — передняя опора; 3 — опора под заготовку; 4 — задняя опора

Изготовление самодельного настольного токарного станка по металлу на основе дрели имеет смысл в тех случаях, когда у вас нет необходимости в проведении масштабных работ, а вытачивать нужно только мелкие детали.

Для изготовления токарного станка по металлу на основе электродрели вам понадобятся те же детали, что и для обычной конструкции за исключением электродвигателя и передней бабки. Роль последней также выполняет дрель. Учитывая компактность конструкции, в качестве станины может использоваться обычный стол или верстак, на котором будут фиксироваться все составляющие станка. Сама дрель закрепляется в конструкции при помощи хомута и струбцины.

С помощью самодельного токарного станка можно не только вытачивать детали, но и наносить на вращающуюся заготовку краску, осуществлять намотку проволоки на трансформатор, делать на поверхности детали спиральные насечки и выполнять многие другие действия. Кроме того, если собрать для станка приставку-копир, то с ее помощью можно быстро и без особых усилий производить небольшие одинаковые детали.

Чертеж передней опоры, внутри которой закрепляется дрель

Изготовление станины

Кровать — каркас, объединяющий все части машины в единое целое. От ее надежности зависит прочность конструкции в целом, поэтому лучший материал для каркаса — стальной уголок. Также можно использовать прямоугольную профильную трубу.

В первую очередь намечаются габариты будущего агрегата. Этот показатель во многом зависит от того, для какой продукции нужен станок. Средний размер станины домашнего токарного станка — 80 см. С помощью болгарки с кругом вырезаются две одинаковые заготовки по металлу.

При размещении деревянных блоков квадраты полками вверх и внутрь укладываются на ровную поверхность, их верхние края должны образовывать идеальную плоскость. Расстояние между ними одинаковое, примерно 5 см. Чтобы правильно сориентировать их, используйте рейку подходящей толщины.

Продольные части основания фиксируются хомутами. Крестовины сделаны из одного квадрата. Есть три. Две крепятся к краям конструкции, третья, которая является опорой для передней бабки, примерно в двадцати сантиметрах от левого края. Точные размеры зависят от типа используемого двигателя и параметров найденного шкива.

Осталось сварить кровать в одно целое. Шов должен быть надежным и качественным, можно сварить вручную или воспользоваться автоматом.

важно сразу определить, как машина будет использоваться. Возможна настольная установка или изготовление отдельного агрегата

Во втором варианте необходимо предусмотреть ножки. Их можно сделать из такого же квадрата, а можно вырезать из бруса подходящей толщины. Использование деревянных ножек позволит сэкономить материал, к тому же машинку можно сделать складной.
