Теплый пол на деревянный пол под линолеум: технологии, материалы и самостоятельное выполнение работ

Секреты теплого пола водяного типа

Реализация монтажных работ такого формата системы заключается в формировании специального деревянного основания с пазами. Именно здесь будут размещаться трубы. Альтернативным вариантом является установка их в полистирольные маты, которые плотно накрываются теплообменниками.

Комплекс подготовительных работ

Как правило, на деревянное основание укладывают лаги, на которых в дальнейшем формируется полноценный пол. Деревянные элементы располагают на одинаковом расстоянии в 60 см и с равной высотой.

Если проигнорировать данные рекомендации, то финишная поверхность из линолеума будет перекошенной. Между балками под утеплителем равномерно ложится слой защиты от пара, конденсата и воды.

Использование качественных и оригинальных материалов является залогом успешной реализации поставленных задач. Поэтому, если вы задействуете обычную пленку, то пар будет аккумулироваться в самом утеплителе и постепенно разрушать его.

Сверху на гидроизоляции размещается широкий слой утеплителя в виде минеральной ваты с плотностью в 40 кг/м3 или другой тип изделия. В конце конструкция накрывается специальной пленкой с качественными изоляционными характеристиками.

Настил досок следует выполнять так, чтобы между планками образовывался ровный паз для монтажа конкретной трубы. Величина такого проема должна четко соответствовать диаметру купленного элемента системы отопления

Однако не забывайте оставлять небольшой запас. Так, например, для трубы в 16 мм отлично подойдет паз размером 20*20 мм. Торцевая часть основания должна иметь узкую щель с округлыми краями в виде петель, чтобы обеспечить поворот для теплового канала.

Особенности процесса по сборке труб

Существует одно важное правило на этапе монтажа труб теплого пола. Сверху каждого паза продольного типа следует укладывать плоскую фольгу

Все элементы должны быть плотно обернуты металлической «бумагой» и по краям надежно закреплены степлером к доске.

После таких действий труба теплого пола крепится к полу специальными пластинками на металлической основе. Это предупреждает выскальзывание детали из канавки.

По данной схеме осуществляется крепление всех труб

Особенно обращайте внимание на то, чтобы в рамках одного контура не было стыков. В целях экономии заранее рассчитывают точное количество необходимого материала

При этом придерживаются установленного ограничения, при котором контур не должен выходить за определенную площадь. На практике это приводит к нехватке давления для нормального движения теплоносителя и «запиранию» контура

В целях экономии заранее рассчитывают точное количество необходимого материала. При этом придерживаются установленного ограничения, при котором контур не должен выходить за определенную площадь. На практике это приводит к нехватке давления для нормального движения теплоносителя и «запиранию» контура.

Поэтому для трубы в 16 мм рекомендуется максимальная длина труб в 70-80 м, а для 20 мм – 110 м. Если расчетной длины будет недостаточно, то рационально произвести разбивку на несколько контуров.

Коммуникация с системой отопления

Одним и последних этапов формирования системы теплого пола на водной основе является подключение к отопительному узлу. Данную операцию можно реализовать несколькими способами.

Распространенный вариант подразумевает задействование коллекторной структуры со смесительным узлом и надежной ручной регулировкой. Однако технологию и механизм соединения выбирает сам владелец

После соединения элементов осуществляется процесс опрессовки трубопровода. Процедура носит обязательный характер, так как она минимизирует риски по возникновению протечек и вспучивания покрытия. Подготовка основания под монтаж линолеума или ламината заключается в укладке фанерных листов.

Использование стяжки

Инструкция будет выглядеть таким образом:

• имеющееся деревянное покрытие ремонтируется. При этом стоит устранить абсолютно все дефекты. При необходимости проводится замена планок;
• укладывается гидроизоляционный слой, для этого можно использовать любой материал, который склеивается при помощи скотча;
• производится монтаж теплоизоляционного слоя. Для этого используется тизол или схожий по характеристикам материал, который имеет фольгированное покрытие;
• поверх него монтируется электрический кабель с шагом в 20 см. Для фиксации используются держатели. Укладка кабеля может производиться по принципу спирали или параллельными полосами;
• между петлями монтируется температурный датчик, который потом подключается к терморегулятору;
• после окончания работ укладывается слой стяжки на основе песчаника и цемента;
• поверх него стелятся ДВП листы, крепление которых производится при помощи дюбелей. На поверхность стелется ламинат.

Какой ИК пол выбрать под линолеум

Инфракрасный теплый пол сегодня есть двух видов:

1. Пленочный. Это недорогое и бюджетное решение. Его просто укладывать, однако качество его обогрева не такое эффективное в сравнении с его аналогами. Если же у вас ограниченный лимит средств, то этот вариант идеальное решение.
2. Стержневой. В этом случае используется композитный материал. В термопары с токопроводящими шинами встроены гибкие стержни. Нагревательный элемент упаковывается в специальную полимерную пленку. При нагреве через нее легко проходит инфракрасное излучение. Данный тип инфракрасного теплого пола саморегулируемый. Это основное его преимущество.

Также существует мобильный переносной инфракрасный теплый пол. Он обогревает небольшую площадь.

Подготовка основания из дерева

Строители утверждают, что теплый водяной пол допускается укладывать и на старую конструкцию. Однако для этого потребуется тщательная предварительная подготовка поверхности. В первую очередь, необходимо устранить щели и зазоры разных размеров. В противном случае система не даст ожидаемой эффективности в работе.

Краткая инструкция:

• Шлифуем старое покрытие.
• Маскируем щели и зазоры.
• Укладываем листы фанеры.
• Подогнав фрагменты, фиксируем их на саморезы.

Заново сформированное основание следует обязательно обработать раствором антисептического типа и дать ему высохнуть.

Наличие систем водяных полов подразумевает существование незначительных высотных перепадов, а для пленочных и стержневых аналогов основание должно быть ровным

Опытные мастера для устройства тонкого, но прочного основания задействуют функциональную циклевку или ровное покрытие (фанера, лист ДСП и пр.) При втором варианте следует внимательно следить, чтобы края полотна были плотно подогнаны между собой.

Особенности монтажа электрического теплого пола

Перед началом работ нам нужно подготовить все необходимое. Прежде всего, приобретаем пленочный нагреватель. При этом учитываем, что он укладывается на расстоянии порядка 50 см от стен. Еще один нюанс: пленка не монтируется под крупной мебелью и бытовой техникой.

Инфракрасные нагреватели не способны самостоятельно регулировать температуру. Если стоящие поверх них большие предметы не пропускают тепло, оно возвращается назад. Вследствие чего проводник перегревается и выходит из строя. Количество пленки рассчитываем исходя из этих особенностей укладки.

Помимо нагревателей нам понадобятся клипсы-зажимы для крепления контактов. По две штуки на каждую полосу. Готовим также теплоизоляционный материал с высоким отражающим коэффициентом, терморегуляторы, полиэтиленовую пленку, двусторонний скотч и медный провод.

Монтаж теплоизоляции

Начинаем с укладки теплоизолирующего слоя. Это обязательное мероприятие, поскольку без качественной изоляции тепло от нагревателей будет уходить не только вверх, но и вниз, следовательно, будет расходоваться впустую.

Для проведения работ берем рулонный изолятор и раскатываем его на подготовленном деревянном основании отражающей поверхностью вверх. Каждую полосу закрепляем к основе. Сделать это можно с помощью степлера или двустороннего скотча. Стыкуем полосы плотно, без зазоров.

Места соединений еще раз проклеиваем скотчем.

При нарезании инфракрасной пленки на полосы нужного размера следует выполнять разрезы строго по линиям между секциями, иначе нагреватели будут повреждены

Укладка пленочного пола

Пленку раскатываем поверх изолятора, отступая от стен 0,5 м. При этом медная полоска должна быть снизу. При необходимости разрезаем материал на полосы, но делаем это только между обозначенными на пленке секциями, чтобы не повредить карбоновые нагреватели.

Если в ходе работ случайно повреждается изоляционная пленка, заклеиваем ее битумной мастикой. Ею же изолируем и медные электроды. Для стыковки полос используем зажимы. Параллельное соединение выполняем в такой последовательности:

• На поверхность электрода внутрь пленки помещаем первый контакт зажима. Сверху размещаем второй контакт.
• Плоскогубцами продавливаем электрод с зажимом, обеспечивая тем самым прочное и надежное соединение.

После того, как все полосы инфракрасной пленки уложены, берем скотч и аккуратно скрепляем их в общее полотно. На оставшиеся оголенными концы электрических проводов надеваем зажимы, сжимаем пассатижами и изолируем участок контакта термопленки и зажима вместе с зачищенным фрагментом провода.

Проходящие по краю нагревательной пленки контакты из серебра полностью изолируем. Приклеиваем инфракрасное полотно по периметру скотчем, чтобы предотвратить скольжение.

При установке терморегулятора нужно точно соблюдать рекомендации производителя прибора

Установка терморегулятора

В каждую комнату ставим один терморегулятор, так система будет работать максимально эффективно. Для этого берем мастику и приклеиваем ею термодатчик к любой из полос инфракрасной пленки. При этом следим, чтобы прибор был закреплен непосредственно на карбоновом термоэлементе.

К ближайшей стене выводим провод от датчика. Чтобы не получилось неровностей, вырезаем в теплоизоляторе канавку под кабель. Терморегулятор закрепляем на стену, строго следуя при этом инструкции производителя, и подключаем электрические провода.

Для эффективной электрозащиты системы мощностью свыше 2 КВт подключаем только через отдельный автомат. Выставляем значение терморегулятора на 30С и включаем инфракрасный пол в сеть. После того, как пленочные нагреватели активировались, проверяем их работоспособность, ощупывая каждую полосу.

При обнаружении недочетов, сразу же их исправляем. Последний этап – укладка полиэтиленовой пленки, которой закрывается система теплого пола. Она раскатывается поверх пленочных нагревателей и закрепляется саморезами к деревянному основанию. Делать это нужно очень аккуратно, чтобы не повредить электроды.

Теплый пол на фанеру под плитку или ламинат советы по монтажу

Если в доме холодно, а счета за отопление «радуют» стабильным увеличением чисел, то оптимальным решением, которое обогреет помещение любого размера и поможет снизить размеры ежемесячной оплаты коммунальных услуг станет укладка теплого пола на фанеру.

Популярность их обусловлена тем, что именно такой метод можно монтировать самостоятельно, не привлекая для этого строительные бригады. Помимо этого, теплый пол под фанеру укладывается под керамогранит и плитку, что актуально для ванной комнаты, кухни или прихожей.

Преимущества использования

Если вы планируете использовать для облицовки дерево или паркет, крепиться который будет саморезами и клеем, то фанера между инженерной системой и финишным покрытием укладывается в обязательном порядке.

Теплый пол на фанеру под ламинат желательно устраивать также, в данном случае прослойка дополнительно выступает в роли шумо- и теплоизоляции.

Среди несомненных плюсов нужно отметить:

• Длительный эксплуатационный срок и экологичность.
• Доступная стоимость расходных материалов и монтажных работ.

Можно ли укладывать теплый пол на фанеру? Этот вопрос часто тревожит новичков, желающих самостоятельно произвести ремонтные работы. Ответ специалистов однозначен – да. Единственное, что нужно учитывать при выборе сырья – это его сорт. По большому счету все разновидности, представленные на рынке, подходят для устройства теплого пола, но лучше всего отдавать предпочтение фанере 1 и 2 сорта.

Полезные советы

Способы укладки теплого пола на фанеру под плитку и ламинат разнятся, в зависимости от выбора сырья. Например, монтаж системы обогрева в помещениях с повышенной влажности на фанеру, не терпит использования дюбелей. Черновой материал может расширяться, поэтому его необходимо крепить монтажными скобами. Так вы получите гарантию того, что фанера не вздуется и не повредит обогревательную систему.

Существует несколько рекомендованных вариантов установки фанеры в качестве чернового покрытия:

• Если фанера будет выкладываться на песочно-цементную стяжку, использовать листы следует не тоньше 12мм.
• Лаги укладываются в случае, когда по периметру пола планируется прокладывание инженерных сетей и линий коммуникаций. Делается это двумя способами – настил одинарного слоя не тоньше 2 см или двойное покрытие из тонких листов.
• При монтаже теплого пола под фанеру на деревянный пол, толщина листов может быть любой. Главное – чтобы она не прогибалась под тяжестью верхних слоев.

Следующие рекомендации касаются клея. Использовать лучше специальные клеевые основы, имеющие маркировку «для ТП», например, Литокол К80. Подходят виды спиртового либо двухкомпонентного содержания.

Чтобы избежать напряжения и деформации листов перед укладкой их желательно разрезать на 4 одинаковые части. Не укладывайте их впритык из тех же соображений. Расстояние должно составлять 4 мм между швами и около 8 мм между стеной и полами.

Перед началом укладки финишного покрытия необходимо тщательно подготовить основание чернового пола – очистить и выровнять. Погрешности по высоте больше 0,5 см приведут к появлению преждевременных сколов и трещин на материале облицовки. Кроме того, перепады высоты создадут лишнее напряжение на фанеру, и она потеряет свои первоначальные свойства быстрей.

Несмотря на кажущуюся простоту, укладка теплого пола на фанеру – занятие, требующее знания «поведения» расходных материалов. Чтобы избежать возможных ошибок, ведущих к преждевременному выходу конструкции из строя, лучшим решением станет обращение к специалистам, имеющим практический опыт в проведении работ такого плана.

pol-hot.ru

Устройство пола с водяным теплоносителем

Тёплый пол с подогревом можно вполне стелить под линолеум. Подгорев на водной основе очень щадящий. Так что если у вас в доме уложен деревянный пол, то древесина не будет рассыхаться и портиться. Помимо всего прочего, такой подогрев пола еще и очень экономный.

Устройство пола с водяным теплоносителем

Подготовьте нужные материалы. По всей поверхности проложите демпферную ленту. Далее располагаются пластины, которые будут распределять тепло. Если вы уже успели выровнять деревянный пол, то крепите к поверхности первую рейку. Расположена она должна быть вдоль стены. Затем параллельно крепится вторая рейка. После того, как рейки зафиксированы, можно укладывать пластины, которые и будут осуществлять подогрев. При необходимости пластины можно разрезать ножницами.

Далее монтируется второй ряд.

После того, как контур проложен, делается завершающее покрытие. Вначале укладывается фанера. На нее делается подложка из вспененного полиэтилена, она позволяет еще и выровнять пол. После этого выполняется укладка линолеума.

Если вам необходимо будет выполнить термоизоляцию, то при укладке на деревянную поверхность с этим проблем не будет. Если необходимо, можно разместить утеплитель между лагами под полом. Сложнее будет с теплообменом. Если трубы будут размещены открыто над поверхностью, то воздух будет выступать как изолятор. Нагрев получится мало эффективным. Просто положить трубы в пазы тоже не удастся, потому как у древесины малая теплоемкость. Так что можно использовать специальные теплообменные пластины. Уже на них можно стелить линолеум.

Разновидности теплого пола под линолеум

При подборе теплого пола под линолеум на деревянный пол, лучше предварительно определиться с конструкцией. Электрическая система может иметь кабельную структуру. При этом кабель укладывается в слой цементно-песчаной стяжки, которая отличается хорошей теплопроводностью. При этом образованное тепло передается в помещение. Кабельную конструкцию можно устанавливать в постройках из дерева. На монтаж уходит небольшое количество времени. Укладка кабельного пола с обогревом выполняется с применением стяжки или сухим способом.

Установка кабельных проводов

Инфракрасный пол состоит из тонкой пленки, которая подсоединяется к электросети. При этом производится излучение тепловой энергии. При установке инфракрасного теплого пола под линолеум не применяются клеящие составы. Пленочная система считается прекрасным решением для основания из древесины.

Конструкция инфракрасных обогревательных элементов

Водяная конструкция с подогревом создается из трубок, по которым перемещается горячая вода. Подобная конструкция выполняется при подключении к насосному оборудованию и котлу. Для ее установки необходим сложный монтаж.

Структура разных видов пола

Самостоятельная укладка изоляции под линолеум

Определившись с выбором изоляции, следует изучить порядок ее монтажа, после чего можно приступать к самостоятельным работам.

Утепление бетонного пола

Для бетонных оснований лучше использовать утеплители на базе полистирола и листы фанеры.

Монтаж пенополистироловой подложки происходит так:

• Тщательная очистка поверхности от пыли, грязи, мусора. Ликвидация значительных выступов.
• Поверх бетона производится засыпка песочного или керамзитного слоя толщиной до 15 сантиметров. Слой должен быть качественно выровнен.
• Монтаж плитного материала — пенофола, пенопласта или экструдированного пенополистирола. Для скрепления фрагментов используется металлизированный скотч.
• Для того чтобы обеспечить ровную поверхность заливки, нужно установить маяки.
• Замешивается специальная смесь для обустройства бетонной стяжки.
• Заливка производится слоем, составляющим от 5 до 8 сантиметров.
• Процесс просушки может занять до 72 часов.
• Как только поверхность достигнет максимальной твердости, нужно оценить качество покрытия и при необходимости ликвидировать возникшие изъяны.
• Поверх готовой стяжки можно укладывать слой лионолеума.

Монтаж подложки из фанеры происходит иначе. Алгоритм работ будет выглядеть так:

• Укладка деревянных лаг на бетонное основание с шагом от 300 до 600 миллиметров друг от друга. Показатель толщины деревянного бруса — около 4 сантиметров. Крепление производится на дюбели.
• Между брусьев прокладывают утепляющий слой — это может быть базальтовая вата, эко- или минвата. Можно использовать измельченный пенопласт или керамзит, а также фрагменты листов пенополистирола.
• Поверх монтируют материал для гидроизоляции.
• Выкладываются заранее раскроенные листы фанеры с образованием небольших зазоров и закрепляются саморезами.
• Шляпки элементов крепежа нужно спрятать под слоем шпаклевки.
• Шляпки крепежных элементов и щели заделывают шпаклевкой.
• Как только шпаклевка полностью высохнет, можно приступать к укладке линолеума.

Теплоизоляция полов из дерева

Обустройство тепловой изоляции деревянного пола или видавшего виды паркета потребует подготовительных работ. Имеющиеся изъяны поверхности отмечают маркером, чтобы потом обработать эти участки шлифмашинкой. Необходимо и укрепление старых досок — их пробивают гвоздями или крепят на саморезы на минимальном расстоянии друг от друга. Это метод позволяет избавиться от скрипа и лучше присоединить доски к лагам. Шляпки крепежных элементов должны быть утоплены на несколько миллиметров и зашпаклеваны.

Работы по монтажу производятся следующим образом:

• Укладка плит утеплителя на клеевой слой (можно использовать ПВА).
• Герметизация зазоров скотчем для строительства или шпаклевкой, в зависимости от типа утеплителя.
• Если утеплителем служит природный материал, можно приступать к укладке линолеума со сваркой стыков.
• Деревянную основу нужно предварительно покрыть слоем олифы.

Как стелить покрытие

kak—stelit-linoleum-3
kak—stelit-linoleum-4

Технология настила самого линолеума на деревянный пол практически не отличается от настила на бетонный.

• Однополосный вариант. Материал складывается пополам вдоль поверхности пола. Клей в этом случае наносится на открытую поверхность. Выравнивание уложенной отогнутой части покрытия начинают от середины по направлению стены. Затем отгибается второй участок и стелится аналогично первому. Примерно через 12 часов можно начать устанавливать плинтуса.
• Двухполосный вариант. Основной сложностью данного способа укладки является формирование стыка полос. Стыковочный шов можно получить разными способами. Остановимся на самом простом из них – укладке полос внахлест.

Согласно правилам подрезки ориентиром служит нижний слой, который устанавливают при помощи правила параллельно продольной стене. Верхний слой режут вплоть до досок основания.

Совет
Поскольку ровность краев полос иногда оставляет желать лучшего желательно резать одновременно оба слоя с небольшим смещением в сторону нахлеста.

Далее, с каждым слоем выполняют те же действия, что и при однополосной укладке. Завершив процесс приклеивания, стык заливают специальным составом, напоминающим герметик.

Тем же, кто собирается отделывать пол самостоятельно, рекомендуем посмотреть видео.

https://youtube.com/watch?v=P5yHLEQT-5A%3F

2022 prestigpol.ru

Необходимость теплоизоляции полов под линолеумом

С тех самых пор, как линолеум только появился в продаже на рынке строительных материалов, не утихают споры о том, нужно ли утеплять бетонный пол под ним. На сегодняшний день очевидно, что укладка подложки делает пол гораздо более теплым.

Производить теплоизоляцию нужно согласно следующим причинам:

• Жители первых этажей здания чаще других сталкиваются с проблемой того, что даже утепленный линолеум не всегда способен помочь в решении проблемы, связанной с низкой температурой пола. Пол в таких квартирах лежит на основании из бетона, под которым, к тому же, располагается неотапливаемое помещение подвала. В такой ситуации рекомендуется использовать утеплители вроде войлока. Еще лучше, когда утепление производится капитально, с применением таких материалов, как экструдированный пенополистирол или пенопласт.
• Есть и другая причина — малая толщина перекрытия, сделанного на основе железобетона.
• Многим известно, что укладка линолеума должна производиться только на поверхность с идеально ровной плоскостью. В современных жилищах достигнуть хороших показателей по данному критерию бывает очень сложно. Обустройство подложки поможет сделать такой недостаток менее выраженным.

Температурный режим

Важно понимать, что в любом случае линолеум нельзя класть на чрезмерно мощные системы. Так, рекомендуемый параметр мощности пола не должен превышать 150-180 Вт/м2

Только при таких условиях температура нагрева не превысит допустимых 27-28 градусов, а значит, линолеум не деформируется и не начнет выделять отравляющие вещества в воздух.

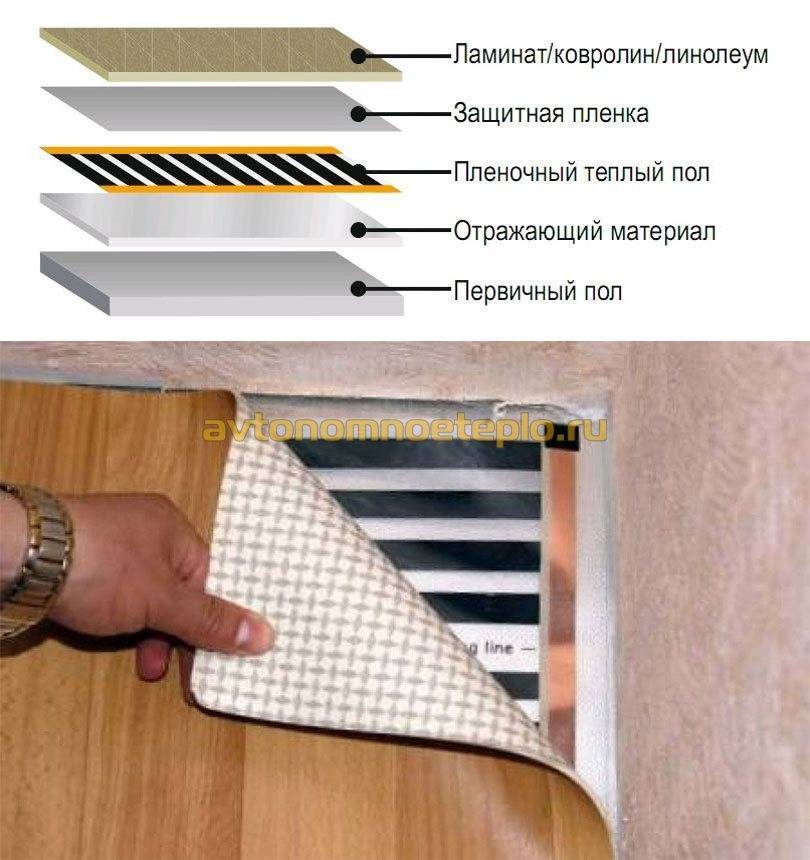

Какой линолеум можно укладывать на инфракрасный пленочный пол

Если пренебречь этими параметрами, то есть риск того, что:

• линолеум поменяет цвет;
• материал деформируется;
• в воздух будет выделяться фенол;
• произойдет расслоение покрытия.

Деформация линолеума

Важно понимать, что при температуре в 27-28 градусов полы могут казаться несколько прохладными. Но сильнее нагревать линолеум нельзя

Если указанная температура пола не устраивает владельцев жилища, то следует отказаться от мысли использования линолеума как отделочного материала и выбрать какое-то другое покрытие.

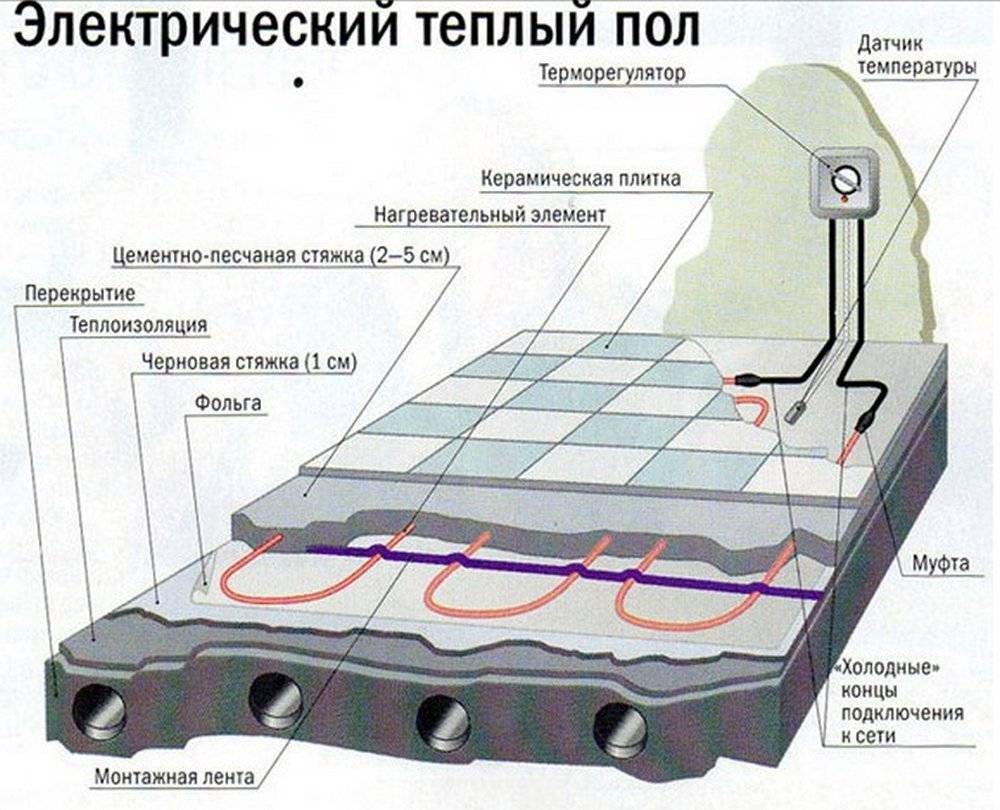

Устройство электрического пола с подогревом

Можно использовать разные системы нагрева: инфракрасную или конвекционную. Подогрев при помощи систем электричества может быть осуществлен различными способами: кабельным, стержневым, пленочным.

Если подогрев осуществляется первым способом, то укладывается греющий кабель, через который проходит ток и создает тепло. Если температура в помещении становится ниже, то кабель дает больше тепла. Если вы укладываете тёплый пол под линолеум, то стоит применять не направляющие для монтажа кабеля, а мат, в который встраивается кабель. Использование такого мата позволяет сделать меньше толщину настила. После того, как работы по подготовке будут проведены, будет монтировать тёплый пол в определенном порядке.

Устройство электрического пола с подогревом

Для начала проверьте кабель на отсутствие изъянов. Для этого нужно измерить его сопротивление. Оно должно быть точно таким же, как написано на этикетке. Затем закрепите монтажные направляющие по схеме. Далее раскладывается мат.

Установите датчики и подключите питание электрической сети. После этого необходимо будет сделать бетонный слой стяжки. Толщина его должна достигать трех сантиметров. Если тёплый пол будет выступать в качестве основного источника отопления, то толщина стяжки должна составлять не менее 5 см. Стяжка позволит еще и выровнять пол. После того как она просохнет, можно будет стелить линолеум.

В основании стержневого пола лежат гибкие стержни для обогрева. Они встраиваются в специальные термоматы. На краях у них расположены токопроводящие шины. Укладывать такой тёплый пол необходимо в таком же порядке, что и кабельный. Сначала поверхность необходимо выровнять. После этого укладывается термопленка. За ней следует укладка линолеума.
Не стоит застилать пленкой места, где вы планируете расположить корпусную мебель. Иначе теплоотдача будет перекрыта, а это ведет к короткому замыканию. Тёплый пол с подогревом — это отличное решение для домов, где есть маленькие дети.
