Штробление стен под проводку: инструменты, правила

Каким раствором заделать штробы

Для заделки штроб, в которых находится электропроводка, нет единого раствора, применяемого мастерами. Вот список строительных смесей, которым отдают они предпочтение:

Гипсовая штукатурка. Применяется она в сырых помещениях для того, чтобы заделать весьма глубокие и средние канавки. Время полного высыхания около суток.
Среди готовых смесей широкой популярностью пользуется Ротбанд, Основит и Волма. Однако в сравнении первый из них при более низкой цене обладает отменным качеством.
Клей гипсовый типа Перлфикс.
Если стена готовится под облицовочную плитку, то заделывать можно тем же плиточным клеем или же цементным раствором.
Штукатурным раствором на цементно-песчаной основе.

Главное, чтобы проводка была с целостной изоляцией и без заизолированных скруток. Не рекомендуется выполнять заделку штроб герметиком, монтажной пеной. Ею заделывают щели и дырки в стенах, а при нагреве кабеля пена может загореться или же оплавиться, а герметик служит лишь для герметизации элементов.

Резка кирпичных стен

Если речь идет о прокладке кабеля в доме, где еще не проводились отделочные работы, то на кирпичных стенах обычно не делают вспышки. Плоский кабель с жилами необходимого сечения крепится к верхней части стены, которая затем покрывается штукатуркой. Обычно он имеет толщину не менее 3 см, что более чем достаточно для кабелей 3 * 2,5 или 3 * 4. Большие кабели в любом случае используются редко.

Камни из кирпича сделать проще

Если по каким-то причинам этот вариант вам не подходит или вы хотите проложить кабели в гофрированной трубе, то стены прокладывают под разводку точно так же, с помощью тех же инструментов, что и в бетоне. Разница лишь в том, что кирпич режется легче и быстрее.

Перфоратор + болгарка – насколько эффективно взаимодействие?

Самостоятельно проштробить стену под электрическую проводку помогает перфоратор. Профессиональный и любительский инструменты отличаются качеством, набором насадок и дополнительными характеристиками, но главное преимущество этой техники перед дрелью есть в любом варианте – ударная функция. Да, данная функция есть и в дрели, однако при постоянной работе в ударном режиме техника быстро изнашивается.

Штробление болгаркой

Перфоратор – мощный инструмент, при желании можно отключить вращение и получить полноценный отбойный молоток. Поэтому штробить бетонную стену с ним просто и быстро. Для работы используем две насадки с коротким и длинным буром, металлическую лопатку. Принцип действия мало чем отличается от варианта в предыдущей главе. Проделываем по намеченной линии отверстия на расстоянии 1–1,5 см на глубину 25 мм. Очищаем углубление от остатков бетона лопаткой. Готовая штроба получается слегка неровной.

А если вы хотите добиться ровных линий, комбинируйте болгарку (УШМ) с перфоратором. Чтобы процесс проходил быстро, болгарка оснащается алмазным диском. Так работа с кирпичным или бетонным покрытием не будет доставлять вам хлопот. Проводим два параллельных надпила на расстоянии, равном ширине штробы. Далее берём перфоратор и проделываем канавку на необходимую глубину, повторяя знакомые действия, описанные выше. В результате комбинации этих двух инструментов получаются ровные линии и достаточно однородная глубина штробы.

Штробление перфоратором

Главный недостаток метода – большое количество пыли, которая выделяется при работе с болгаркой. Чтобы минимизировать её, используйте промышленный пылесос. Для удобства работы привлеките помощника, который будет удерживать пылесос как можно ближе к месту среза. Не забудьте хорошо проветрить помещение после штробления.

Что можно делать при штроблении и чего нельзя

Любой вид строительных работ имеет свои ограничения, которые в первую очередь зависят от того, в каких условиях приходится трудиться. Одно дело, если сделать прокладку кабелей нужно на этапе строительства дома, гаража или бани, когда можно заранее всё предусмотреть в чертежах, используется специальное обозначение.

Совсем другой, более распространенный случай – это монтаж скрытой электропроводки в многоквартирных домах, где существует целая масса технических ограничений. Хуже всего ситуация выглядит в старом панельном доме, скажем, времен перестройки, разводка проводов и их примыкание не укладывается ни в одни существующие рамки. В таком случае штробление стен под проводку своими руками должно осуществляться с оглядкой на правила, изложенные в строительных нормативах, например, СНиП 3.05.06-85:

При работе с любым инструментом всегда используйте защитные очки и перчатки. Это убережет вас от травм и пыли.
Если у вас нет в наличии сложного инструмента, можно попробовать взять его напрокат.
Штробление должно быть строго ориентированным относительно существующих конструкций (вертикальное или горизонтальное)

Причем, совершенно неважно где делается канавка, в железобетоне, газобетоне кирпиче или дереве,
При выполнении горизонтальной борозды, следует учитывать минимально допустимое расстояние до примыкания плит перекрытий – 15 см (смотреть обозначение на чертеже),
Вертикальные штробы должны располагаться на расстоянии не менее 10 см от примыкания оконных, дверных или стеновых косяков (смотреть обозначение на чертеже),
Расстояние от газовых труб до борозды должно быть больше 40 см (смотреть обозначение на чертеже),
Длина одного пролета штробы не должна превышать 3 м,
Глубина штробы и ее ширина не должны быть больше 2,5 см,
Количество поворотов борозды необходимо свести к минимуму.

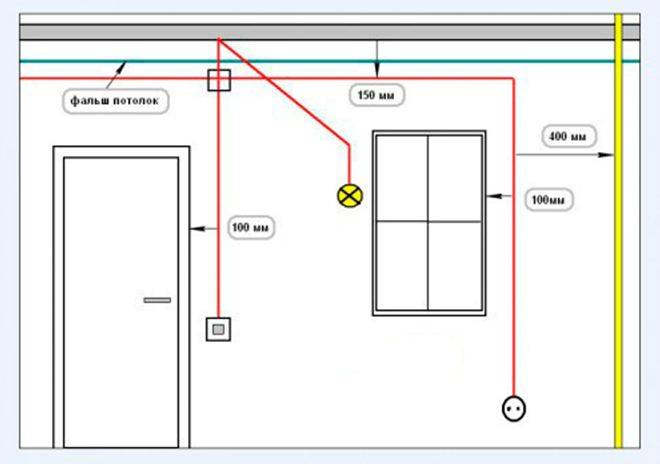

Примерная схема расположения штроб на стенах

Строго запрещается:

Формирование горизонтальных борозд для примыкания электропроводки в несущих стенах дома. Исключением могут считаться перестенки и то не всегда,
Штробление пола, потолка и несущих стен.
Повреждение арматуры в панельных стенах. Это может привести к уменьшению ее прочности.

К чему может привести игнорирование этих правил можно увидеть на следующем примере:

Необходимые материалы и инструменты

Для получения борозд в стенах из несгораемых структур выбирается комплект инструментов из списка:

слесарное или строительное зубило и молоток;
электрическая дрель или перфоратор;
угловая шлифовальная машина с набором абразивных дисков;
специальный электрический штроборез (или бороздодел).

Поскольку оборудование имеет высокую стоимость, то при проведении ремонта своими силами для поиска кабелей применяют индикаторную отвертку. Устройство позволяет найти проводку с глубиной залегания не более 15 мм и не реагирует на слаботочные магистрали и кабели с двойной изоляцией.

Зубило с молотком

Технология используется при выполнении коротких борозд или срочного ремонта. На стену наносят границы канала, а затем прорезают канавки зубилом, вручную регулируя глубину и интенсивность подачи инструмента. Методика не используется при резке кирпичных перегородок, ударные нагрузки нарушают монолитность кладки и вызывают частичное или полное обрушение стены.

Зубило с дрелью

Для получения борозды необходимо высверлить ряд отверстий диаметром 10-30 мм (в соответствии с шириной паза) с шагом 15-20 мм, расположенных вдоль линии штробы. Оставшиеся перемычки выбивают зубилом, полученный канал имеет неровные кромки и неравномерную глубину. Недостатками технологии являются низкая производительность труда, невозможность выполнения борозд в кирпичных стенах и большое количество пыли и грязи, выбрасываемых в помещение инструментом.

Болгарка

Угловая шлифовальная машина с абразивным кругом позволяет резать различные строительные материалы и не создает ударных нагрузок на перегородки. После выполнения параллельных надрезов центральную часть выбивают зубилом. Недостатками методики являются шумность, пыль, которая попадает в помещение, неравномерность глубины резки и риск срыва инструмента. Некоторые мастера дорабатывают оборудование, устанавливая двойной круг и защитный щиток с патрубком для подсоединения гибкого шланга пылесоса.

Перфоратор

Для резки борозд в патрон перфоратора устанавливают специальную насадку (например, бур или лопатку) из высокопрочной стали. Затем мастер проходит инструментом вдоль линий разметки, но полученные пазы имеют неравномерное сечение. Для повышения качества работ необходимо предварительно высверлить отверстия, а затем выбить перемычки лопаткой.

Штроборез

Самое высокое качество резки борозд под электропроводку достигается при использовании специального инструмента с электрическим приводом и окном для удаления пыли строительным пылесосом. Оборудование оснащено эргономичными рукоятками и визиром, позволяющим прокладывать канавки по намеченным линиям. В конструкции штробореза предусмотрены регуляторы для изменения глубины и ширины паза. После резки необходимо выбить центральную часть борозды тонким зубилом, канавки имеют ровные кромки и корректную геометрическую форму.

Болгарка с перфоратором

Поскольку специальный инструмент отличается высокой ценой (от 5,5 тыс. руб. за бюджетные модели китайского производства), то для ремонта используют комплект из угловой шлифовальной машинки и перфоратора. После разметки стен прорезают канавки необходимой толщины и глубины, а затем удаляют материал стальной лопаткой, зажатой в патрон перфоратора.

Алмазные диски

Очень важная вещь при нарезании штроб и выпиливании ниш – это качество алмазных дисков. Здесь никогда нельзя экономить и стоит приобретать только известные бренды.

Даже если у вас стенорез или штроборез не Хилти, DeWalt а какой-то другой малоизвестной марки, покупайте только дорогую расходку. На более дешевых алмазных дисках, в первую очередь может сточить не само алмазное напыление, а элементарно вырвать посадочное место под крепежную гайку.

Если же покупка стенорезной машины для вас непозволительная роскошь, а перфоратор тем временем уже есть в наличии и ничего докупать не нужно, то работайте по старинке.

Этапы штробления стены перфоратором

После выполнения разметки приступают к штроблению. Сначала вдоль уже размеченных линий просверливают ряд отверстий, расстояние между ними должно составлять 1.5-2 см. После сверления с перфоратора снимают сверло, вместо него ставят другую насадку – лопатку. Инструмент переключают в режим удара, просверленные отверстия соединяют друг с другом. На гипсовых стенах соединение выполняют при помощи сверла.

При штроблении перфоратором рекомендуют работать аккуратно, ровно и без рывков. Если неправильно наклонить лопатку, можно отбить часть стенки. У многих владельцев этого инструмента имеется специальная насадка для проделывания штробов, тогда заранее просверливать в стенах отверстия нет необходимости. Приступая к работе, надо иметь в виду, что сделать все точно и как положено могут только опытные профессионалы. После штробления приступают к выполнению гнезд для подрозетников. Для этого понадобится специальная коронка.

Эти детали изготавливают с разной напайкой, в зависимости от того с какой стеной придется работать:

для бетонной— алмазная;
для кирпичной – победитовая.

Сначала надо применять сверло, которым на месте намеченных подрозетников делают центровочные отверстия. На перфоратор устанавливают коронку для проделывания более глубокого диаметра. Если углубление дается с трудом, сверлом по всей окружности будущего гнезда делают маленькие отверстия. Потом опять вставляют коронку и продолжают работать.

При проделывании отверстий коронкой с алмазной напайкой не рекомендуют использовать инструмент в режиме удара. Как только гнездо будет готово, вместо коронки ставят лопатку или сверло, чтобы в гнезде убрать остатки материала.

Далее приступают к заделке проштробленных канавок. Некоторые предпочитают прятать проводку в защитную гофрированную трубку. Заделывать канавки желательно раствором, которым штукатурили стены. В таком случае места заделки штроб не будут отличаться. Прежде чем начинать штукатурить, канавки тщательно обрабатывают пылесосом, потом проходят по ним кистью и загрунтовывают. Если из них ничего не выпирает, заделывают штукатуркой.

Как правильно проштробить стену под проводку и розетки: ход и последовательность работ

Этапы работ будут следующими:

Составление плана на бумаге и нанесение контуров с разметкой на стене.
Уборка и подготовка рабочей зоны.
Проведение рабочей операции.
Завершающий этап, уборка.

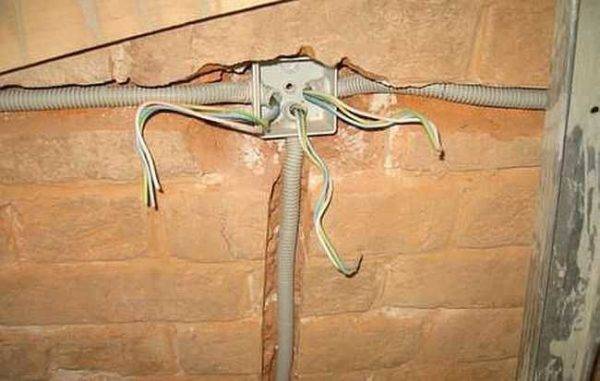

Кирпичную стену

Произвести прорезы на стене из кирпича согласно намеченным линиям можно легко и быстро при помощи перфоратора либо болгарки.

Гипсокартон

Гипсокартонные стены не позволят штробить трассы, так как ГКЛ отличается небольшой толщиной и гибкостью. Единственный способ — монтаж проводки, уложенной в гофрированные рукава, за перегородку — между профилями. В гипсокартоне возможно лишь штробление отверстий для выключателей и розеток.

Как работать с деревом и газобетоном

Если требуется проложить проводку в бане или деревянном доме, нужно помнить, что подобные работы в таких зданиях запрещены по нормам пожарной безопасности. Для таких случаев предусмотрена наружная прокладка проводки, ее впоследствии скрывают декоративными материалами в имитации исходного покрытия или декоративными изделиями.

Что касается газобетона, то работать с ним можно штроборезом, проделывая канавки только вертикально или горизонтально. Рекомендации по отступам, которые были упомянуты выше, верны и для этого материала.

Штроба в кафельном полу

Иногда приходится прокладывать проводку по уже приклеенной кафельной плитке. Такая работа выполняется только болгаркой или штроборезом с установленными на них алмазными дисками. Перфоратор или дрель не подойдут для этой цели, так как их применение может привести к появлению в кафеле сколов и трещин.

Варианты, как штробить бетонную стену перфоратором без большой пыли

Для избегания образования больших объёмов пыли, следует перед началом работ застелить помещение пленкой и увлажнить воздух. Также рекомендуется производить дробление поверхности стены согласно четко обозначенных контуров.

Требования к работе

Перед тем как переходить к штроблению стен, необходимо учитывать следующие нормы и требования согласно СП 76.13330.2016 «Электротехнические устройства», актуализированная редакция СНиП 3.05.06-85 и рекомендаций опытных электриков:

Трасса должна проходить строго вертикально и горизонтально, никаких косых линий быть не должно.
Поворачивать трассу от одной «электрической точки» к другой допускается 1 раз (к примеру, от распределительной коробки к розетке). Чем больше перегибов, тем больше опасных зон залегания кабеля, т.к. в месте сгиба проводник будет сильнее нагреваться.
Максимально допустимая глубина канавки – 26 мм, ширина – 30 мм, длина – не более 3 метров (имеется в виду от распред коробки).
Отступайте от батарей отопления и газовых труб не менее 40 см, от двери – 10 см, а от потолка либо пола не менее 5 см (но лучше также 10).
В панельном доме запрещено делать канавки под кабель в несущих стенах. Штробить железобетонную перегородку категорически запрещается, т.к. это может повлечь за собой разупрочнение конструкции, появление трещин и дальнейшие неблагоприятные последствия. К тому же это запрещает Постановление Правительства Москвы от 8 февраля 2005 г. N 73-ПП «О порядке переустройства помещений в жилых домах на территории города Москвы». А также Постановление правительства № 508 (Пункты 11.3 и 11.11 Приложения №1).
Если Вам нужно провести проводку по полу в панельном доме, делать штробу в плите перекрытия категорически запрещено. Единственный выход из ситуации – залить бетонную стяжку и предусмотреть в ней углубление для проводов. Что касается потолка, его штробление допускается только по кратчайшему пути к светильнику.
Если нужно сделать штробу в наклонном перекрытии, к примеру, мансарде, линия должна проходить параллельно стыку поверхностей.

Учитывая все эти нормы и требования, Вы сможете правильно сделать штробу под электропроводку, чтобы последняя была безопасной, долговечной и удобной в обслуживании. Далее мы расскажем о том, как осуществить штробление стен наиболее популярным инструментом – штроборезом, предоставив пошаговую инструкцию в картинках!

Как предотвратить распространение пыли

Решив сделать ремонт своими силами, важно позаботиться о том, чтобы пыль не попадала в другие помещения. Самым доступным способом можно назвать обильное смачивание рабочей поверхности водой. Возможно использование домашнего пылесоса для улавливания мелкой пыли

Возможно использование домашнего пылесоса для улавливания мелкой пыли.

Следующие шаги помогут уменьшить распространение пыли:

Защита полов. Их закрывают строительной пленкой. Когда работы по устройству штробов будут завершены, ее можно аккуратно свернуть и вынести из помещения.
Перед началом работ необходимо закрыть вход в помещение, в котором будут ремонтные работы. Проем можно защитить специальной промышленной шторой либо завесить влажной тканью.
Перед входом нужно положить влажную тряпку, тогда грязь не будет распространяться по помещению.

После ремонта нужно сделать уборку. После того как штробы будут полностью сделаны, их следует очистить. Пыль можно смести веником, а после этого пройти по каналам пылесосом. Перед укладкой электрического провода канал грунтуют. Затем в его помещают кабель и тщательного закрепляют. Поверхность заделывают гипсом или штукатуркой.

Штроборез отличается от болгарки тем, что резка материала осуществляется 2 алмазными кругами. Они изолируются кожухом, перекрывающим место контакта с поверхностью. Увеличение или уменьшение степени перекрытия дает возможность делать борозды разной глубины.

Всасывающая труба промышленного пылесоса может быть установлена в специальный отвод, который сделан в кожухе. В результате срезы и дно канала получаются ровными. Электрический кабель не будет поврежден при укладке.

Чем делать штробы в древесине

В принципе, можно работать всеми описанными выше инструментами, кроме перфоратора. Основное отличие — вместо долота используют стамески, но сама суть работы остается той же. Сначала делают два параллельных пропила, а древесину между ними удаляют стамеской. Но кроме этих инструментов есть еще несколько специфических:

Циркулярная пила. При достаточном уровне владения этим инструментом штробу в деревянной стене можно сделать только циркуляркой — за два три прохода постепенно расширяя пропил до необходимых размеров.
Фрезер. Ручным фрезером тоже можно сделать аккуратную штробу. Для этого на стену можно закрепить в качестве направляющей ровную планку и ведя по ней сделать углубление, которое затем расширить до необходимых размеров. Есть даже специальная фреза (на фото слева), но можно работать и обычной для формирования паза или боковой (справа, но ей не очень удобно в данном случае работать).

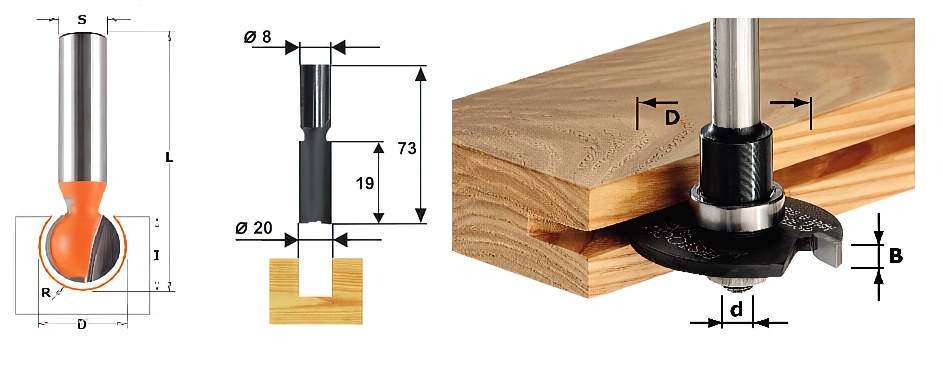

Фрезы для штробления в деревянных стенах

Так что для штробления в древесине возможностей больше. В данном случае, если есть один из этих инструментов, лучше работать им — они предназначены для дерева и наиболее удобны.

Чем заделать штробу под проводку

Итак, Вы заменили проводку или провели дополнительную розетку (об этих работах читайте статью как заменить проводку в квартире своими руками). Теперь необходимо заделать штробу и провести отделочные работы. Чтобы выбранная отделка будь то обои или краска ложились ровно, нужно правильно провести работы по заделке штробы. Для этого вначале определимся с инструментами.

Инструменты

Из инструментов понадобятся шпатель большой и маленький, узкая кисточка, грунтовая смесь, гипс с раствором.

Этап 1. Грунтовка

«Строительство и ремонт» настоятельно рекомендует не пренебрегать этим этапом. Вообще считайте, что он обязательный, поскольку отсутствие грунтовки приведет к плохому скреплению, а в дальнейшем растрескиванию штукатурки и ее отпадению.

Поэтому прежде чем заделать штробу под проводку её нужно основательно прогрунтовать. Грунтовке поддается не только сама борозда штробы, а и небольшая площадь вокруг нее, потому что впоследствии штукатурка будет заходить на эти места.

При этом грунтовать нужно не стандартным методом, когда кисть смачивается в растворе и промазывается, а буквально залить грунтовкой площадь штробы. Делается это кистью, хорошенько разбрызгивая раствор грунтовки по штробе. Наличие в ней проводов Вас смущать не должно.

Не жалейте, что израсходуется существенное количество грунтовки, хорошо сделанная и заделанная штроба прослужит Вам несколько десятилетий.( О процессе вырезания самих штроб наши советы Как сделать штробу под проводку).

Этап 2. Фиксация проводов

На этом этапе проводится точечная фиксация проводки гипсом. Делается это на расстоянии в 1 м друг от друга. Работа должна выполнятся быстро, т.к. гипс застынет в течении 5 минут. Так что разводите маленькими порциями.

Наш совет – не используйте алебастр. Очень неудобно с ним работать, быстро засыхает и зачастую это неудобство значительно влияет на качество конечного результата. Пол минуты промедления, и вот уже фиксация проводится застывающим материалом, а значит он быстро раскрошится. Поэтому выбирайте гипс.

Этап 3. Заделывание штробы

На этом этапе сначала выбираем чем заделать штробу под проводку. Для работ по заделке берется гипсовый раствор. Наподобие Ротбанд. Он засыхает где-то за 20 минут в отличие от обычного гипса. Работа проводится шпателем, а вот способ нанесения должен быть определенный.

Гипсовая штукатурка должна быть более густая чем обычная.
Наносить ее следует от центра ёлочкой. Поочередно направляя «мазки» то к одной, то к другой кромки штробы. Такой метод даёт лучшее сцепление материала штукатурки с поверхностью. Если присутствует дырка, то наносить раствор нужно по периметру перпендикулярно к краю, а потом уже наполняется центр.
Снимать излишки раствора нужно гладилкой, держа ее под углом 90°. Т.е. лишний раствор должен будет собираться на обратной стороне гладилки, там где ручка. Ни в коем случае не плашмя, чтобы не размазался раствор и не образовался бугор. Движения должны быть зигзагообразные.
Если заделывать приходиться дырку, которая по размерам больше чем гладилка, то нужно использовать правило. Принцип тот же, прямой угол к поверхности, движения зигзагообразные от центра к краю.
Раствором заполняется сначала небольшое расстояние штробы, например 1 метр, затем делается 2-3 снятия излишек гладилкой. И так далее.

На этом заделка штробы считается законченной. Удачи и вдохновения в ремонте.

Расстояния, глубина, ширина штробы

На какие нюансы следует обратить внимание при штроблении стен под кабель? Во-первых, это минимальные расстояния и отступы. Здесь придерживайтесь следующих рекомендаций и правил:

Наименование габарита до штробы	Минимальное расстояние
От угла стенки	10см
От дверной коробки	10см
От потолка	15-20см
От пола	15-20см
От откоса окна	10см
От газовой трубы	40см

max глубина штробы – 25мм

при монтаже одного кабеля без гофры достаточно ширины – до 5мм

при использовании гофры – 20-25мм

Также обратите внимание на расположение борозды относительно подрозетника. Она не должна проходить четко посередине

Всегда ориентируйте ее ближе к краям. Причем слева или справа тоже играет роль.

Если будущая розетка или выключатель стоят близко к дверному проему, то правильнее будет провести штробу именно к дальнему краю от двери. Иначе при установке дверей, монтажники длинным нагелем при засверливании повредят кабель.

Еще при штроблении часто пользуются лазерным уровнем. Во-первых, он облегчает и ускоряет работу. А во-вторых, кабель при этом будет проложен идеально ровно.

В дальнейшем, при засверливании в стену шурупа под картину, вы будете точно знать на сколько миллиметров в сторону от розетки у вас лежит под штукатуркой кабель.

Не нужно будет применять всякие хитрые устройства и модные сканеры стен для обнаружения проводов под штукатуркой.

Правильное направление реза – сверху-вниз. Вы будете меньше уставать, а сила тяжести наоборот будет помощником при работе.

Достаточно приложить штроборез к стене, а дальше качественные диски и сила притяжения земли сделают большую часть работы за вас.

Подготовительные мероприятия и разметка рабочей поверхности

Перед началом резки борозд необходимо:

Разработать схему прокладки проводки в помещении и убедиться в отсутствии кабелей в стенах. Следует учитывать, что в многоквартирных домах внутри перегородок могут находиться кабели от соседнего жилого помещения, поэтому отключение квартиры от лестничного распределительного щитка не гарантирует защиты от поражения током.
Определить мощность потребителей и выбрать провода с необходимым сечением.
Нанести на поверхность осевые линии борозд, идущие от распределительной коробки к потребителям.
Убрать из помещения мебель или тщательно закрыть предметы интерьера (в т. ч. двери) полиэтиленовой пленкой, закрепив полотнища скотчем.

Порядок работ и правила расположения штроб

Подготовительный этап включает составление плана для будущей прокладки кабеля. Руководствуйтесь следующей пошаговой инструкцией:

Выберите месторасположение выключателей, розеток и стационарных светильников, к которым будут прокладываться провода. К последним относятся потолочные люстры, встроенные лампы, настенные бра.
Создайте схему построения проводки: нужно четко понимать, откуда и куда будут идти провода, питающие электрические установки.
Созданную схему следует отобразить на стенах и потолке. Пригодится простой карандаш или яркий маркер. Отметьте точки расположения перечисленных выше приборов, проведите от каждого вертикальные линии, перпендикулярные смежной плоскости (или горизонтальные для потолочных люстр и встроенных светильников).
В местах соприкосновения линий нужно установить распределительные боксы. В каждой комнате должна быть минимум одна распаечная коробка. Все они соединяются по горизонтальной плоскости и подключаются к электрическому шкафу.

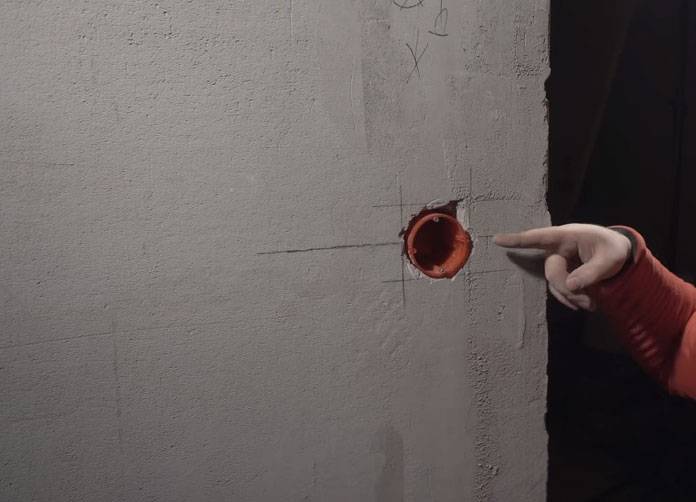

Во всех точках, где будут сверлиться отверстия для электроустановочных изделий и проводов, не должно быть прочей проводки (например, старой). Чтобы убедиться в отсутствии, воспользуйтесь специальным детектором проводки. Если рядом есть электрическая линия или каркас, то сдвиньте его, внеся изменения в структурный план проводки.
Когда все будет перенесено на стены и потолок с учетом корректировок, то можно переходить к штроблению стен. Для начала изготавливаются отверстия для коробок, используемых для крепления розеток и распределительных боксов. Затем они соединяются штробами (канавками).
Когда все будет подготовлено под установку проводки, необходимо выполнить замеры и перенести их в план.

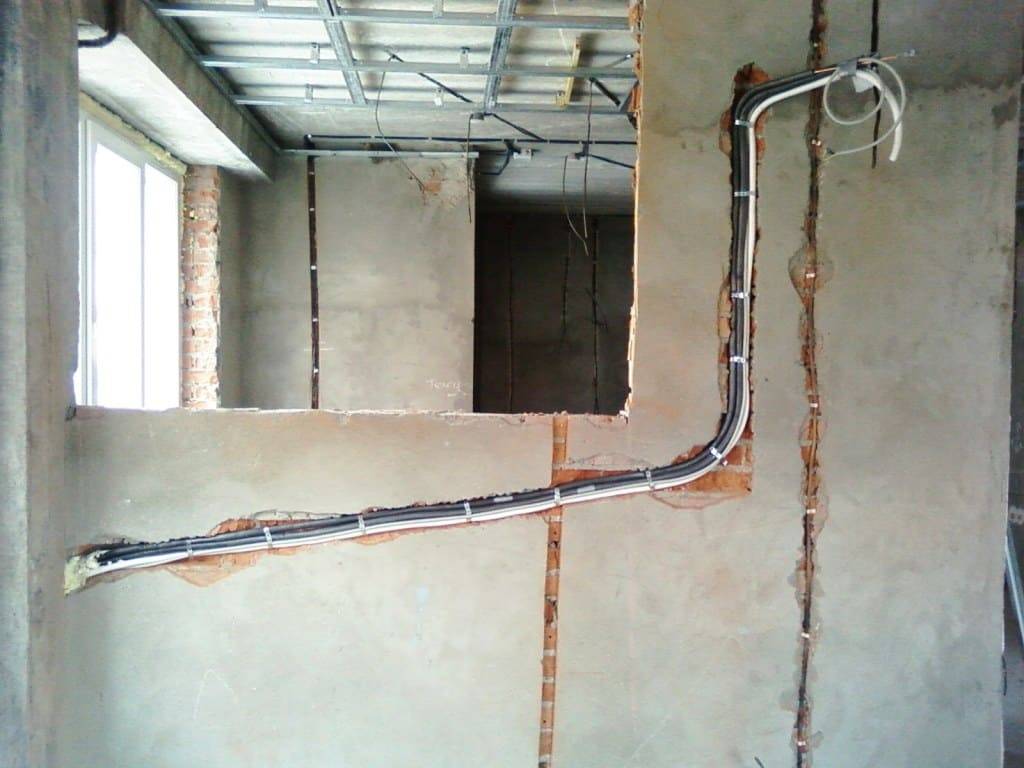

Затем можно переходить к процессам укладки и фиксации кабеля внутри штроб. Не будет лишним перед монтажом повторно убедиться в целостности изделия (изоляции). Затем данная проверка повторяется после завершения прокладки. Подойдет специальный прибор мегаомметр или обычный тестер, используемый для прозвона жил. Затем штробы заделываются цементным раствором и кабель обязательно повторно прозванивается тестером.

Правила прокладки штроб своими руками

Вбивая в стену гвоздь для размещения зеркала, полки или картины, предварительно убедитесь в отсутствии спрятанных проводов. Если это делается в новой квартире или доме родственника, то на руках вряд ли будет документальная регистрация проводки со схемой расположения кабеля. Поэтому приняты определенные правила и нормы. Профессиональный электрик, глядя на розетку или выключатель, мысленно определит, где располагаются провода, питающие устройство. Благодаря этому он избежит нарушения целостности проводки, когда будет вбивать в стену гвоздь.

Планируя расположение штроб под кабель, соблюдайте простые правила:

Канавки должны быть расположены строго перпендикулярно стенам и потолку – по горизонтали и вертикали. Наклонные участки проводки могут размещаться исключительно на мансардных этажах, где параллельно кровле установлены скосы. В остальных случаях – строго поперек или вдоль стен.
Размещайте штробы без пересечения друг с другом.
Размещая проводку под потолком, двигаясь от угла между плитой перекрытия и стеной, нужно делать отступ 150-200 мм.
Отступ от другого угла, дверных и оконных проемов должен составлять не менее 100 мм.
Средний отступ от канализационных и водопроводных труб, газовых линий равняется 500 мм.

Особенности железобетонных стен

Перечисленные ранее правила являются универсальными независимо от материалов, из которых сделаны стены. В зависимости от структуры поверхности добавляются определенные особенности. В железобетонных изделиях имеется арматура, которую категорически нельзя разрезать.

Габаритные размеры будущей штробы напрямую зависят от глубины залегания арматуры в железобетонных блоках. Для поиска металлического каркаса подойдет обычный детектор проводов. Редко для панельных домов делают малые углубления, затем проводка в большей степени прячется не внутри стены, а под толстым слоем шпаклевки (штукатурки).

Второй вариант – воспользоваться методом открытой прокладки, закрепив вдоль стен и потолка кабель-каналы или выбрав ретро-проводку. Штробить железобетонные стены допускается при наличии специального разрешения, выдающегося проектной организацией, занимавшейся конструированием жилого здания.

Как штробить стены под проводку
