Инструкция – как обустроить фундамент самому
Возводятся столбчатые фундаменты по технологии в четыре этапа:
Земляные работы с выбуриванием ям под опорные столбы и устройством на их дне подушки из песка.
Установка несъемной опалубки для опор фундамента с последующей заливкой бетона либо выкладывание их из кирпича или бетонных блоков.
Устройство для этой разновидности свайно-ростверкового фундамента верхней распределяющей нагрузки части из железобетона, стального швеллера или древесины.
Гидроизоляция всей конструкции и обшивка опор по периметру здания сайдингом или профлистом.
Все достаточно просто, но есть в этом процессе и ряд нюансов. Первый из них – независимо от уровня заложения ростверка, подпорные сваи столбчатого варианта фундамента для частного малоэтажного дома следует погружать глубже точки промерзания. Чтобы ускорить работы, в отдельных случаях лучше всего будет привлечь специализированную технику с буром.
Сами опоры основания могут быть выполнены из:
Залитого в асбестоцементную трубу железобетона;
Кирпича;
ФБС (изготовленных на заводе ж/б блоков для фундаментов);
Натурального камня.
Ниже приведёна пошаговая фото-инструкция столбчатого фундамента на пеноблоках:
Переносим план фундамента на местность — размечаем колышками будущие границы
Копаем ямы
Засыпаем ямы щебнем, сверху песком и несколько раз проливаем и повторяем процедуру засыпания песком
Выставляем на подушку первые 4 блока по углам и выравниваем по шнурке и размерам
Подставляем второй блок и выравниваем по уровню
Гидроуровнем отмеряем нулевой уровень фундамента — его высоту
Выставляем следующие уровни блоков нашего основания
По уровню делаем все остальные столбы
Выкладываем рубероид на столбики для гидроизоляции
Также возможно использование стальных винтовых свай. Но это уже будет больше одна из вариаций свайно-винтового фундамента. Раньше опоры делали даже из влагостойкой лиственницы. Однако сегодня большинство частных застройщиков предпочитают ставить под свой дом что-нибудь более долговечное и бетонное.
Опоры ставятся с интервалом 1,5–2,5 метра так, чтобы находиться под углами строения, в местах пересечения внутренних стен и заложения несущих балок, а также под печами и каминами. Это точки основных нагрузок. Часть из них ростверк вполне в состоянии распределить по всей конструкции. Но в идеале основной вес должен приходиться как раз на опорные сваи, на которых покоится столбчато-ленточный фундамент.
Выбирая кирпич, следует сразу исключить силикатную его разновидность. А керамический следует брать с максимально высокой морозостойкостью. В целом, если замешивать и заливать бетон не хочется, то лучше всего предпочесть ФБС. Эти блоки изначально предназначены для возведения фундаментных оснований для различных зданий.
По конструкции бетонный ростверк поверх столбов – это небольшой ленточный фундамент. Для него собирается отдельная опалубка с укладкой в нее арматуры из стальных прутков в 10–12 мм. После их связки готовый армирующий пояс останется лишь залить бетонным раствором с маркой не ниже М-300. При этом для деревянных строений ростверковая часть нередко выполняется вовсе из бруса. Во многих случаях его вполне хватает для перераспределения нагрузок.
Для гидроизоляции элементов столбчатого основания можно воспользоваться рубероидом либо жидкой битумной мастикой. Подойдет даже мягкая черепица, если она осталась неизрасходованной при покрытии кровли на уже построенном здании.
Плюсы и минусы
Параллельное сравнение достоинств и недостатков столбчатого фундамента.
Преимущества:
- устойчивость к температурным деформациям (морозному пучению);
- более низкая, в сравнении с другими типами фундаментов, стоимость достигается за счет экономии материала;
- устойчивость к вертикальной нагрузке;
- высокая скорость строительства;
- возможность сделать своими руками;
- возможность сохранить рельеф местности (предварительное выравнивание почвы не является обязательным).
Недостатки:
- слабая устойчивость к горизонтальным подвижкам почвы;
- вероятность опрокидывания. В частности, при строительстве дома на участке, имеющем существенный перепад высот. В этом случае он подлежит дополнительному укреплению, путем сооружения ростверка из армированного бетона;
- возможность строительства только зданий небольшой массы;
- сложности с устройством подвала или цоколя.
Практически все недостатки нивелируются правильным усилением, что непосредственно влияет на стоимость проекта.
Что нужно знать до начала работ:
- столбы могут давать неравномерную усадку;
- тип грунта. Столбчатый фундамент требователен к типу грунта. На схеме проиллюстрировано, как действуют на столб силы пучения.
Воздействие сил пучения на столбачтый фундамент
- уровень и сезонные колебания грунтовых вод;
- работы по заливке бетонного, монолитного фундамента следует вести летом, что обусловлено длительным периодом застывания бетона.
Материалы
Опорные столбы могут выполняться из нескольких видов материалов.

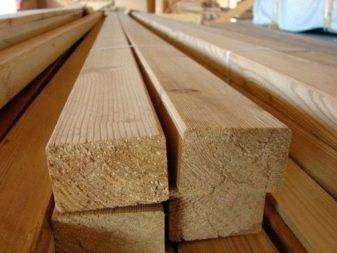

Древесина
Это доступный и простой в монтаже материал, который, однако, имеет наименьшую несущую способность и непродолжительный срок службы. Такой вариант может применяться в качестве основы фундамента под небольшие террасы, временные постройки, дачные домики.
Оптимальным для деревянных столбов является диаметр 120-200 мм. Перед использованием опоры следует просушить, покрыть влагоотталкивающими и антисептическими пропитками. Это позволит увеличить срок службы столбов. В качестве гидроизоляционного материала применяют битумные мастики.
Кирпич
Большое распространение получили кирпичные столбы. Из них выкладываются мелкозаглубленные столбчатые основания квадратного сечения с шириной сторон 40-50 см.
Бетон
Бетонные элементы представляют собой монолитные или разборные основания на основе бетона, армированные стальными прутами. Стандартное сечение в этом случае равно 400 мм. Данный вариант подходит в качестве основы под капитальное строительство.
Трубы
Трубчатые элементы представляют собой металлические трубы, установленные в землю и залитые изнутри бетонным раствором. В качестве армирования используется арматура.
Выбор вида столбчатого фундамента
Устройство столбчатого фундамента и бетона
В зависимости от того, какой материал используется при монтаже столбчатого фундамента, выделяют несколько его видов, каждый их которых характеризуется собственными особенностями:
- Железобетонный монолит. Отличается прочностью. Вполне может выдержать, к примеру, вес деревянного двухэтажного дома. Не требователен к структуре грунта.
- Кирпичный. Если брать для такого фундамента обожженные полнотелые кирпичи с низким коэффициентом поглощения влаги, то прослужит он дольше всего.
- Бетонный. Срок его службы зависит от качества взятого материала.
- Из бутового камня. Устанавливать его можно только на ровной поверхности, поскольку на подвижных грунтах он не устойчив.
- Бутобетонный. Характеризуется надежностью. Кладется разными способами.
- Деревянный. Подойдет для легких построек: беседок, террас, веранд. Если материал обработать гидроизоляционным, огне- и биозащитным материалами, то прослужит деревянный фундамент довольно длительное время.
- Асбестовый. Выполняется из асбестовых труб, играющих роль своего рода несъёмной опалубки. Вполне выдерживает утяжеленную постройку.
- Из металлических свай, которые вкручиваются глубоко в грунт, закрепляясь в наиболее плотных его слоях.
Выбор вида фундамента и материала осуществляется с учетом структуры грунта и веса строительной конструкции, которую ему предстоит выдержать. От этих показателей также будет зависеть степень заглубленности фундамента, который может быть:
- Незаглублённый. Устанавливается без сильного заглубления в землю, только лишь с предварительным снятием ее плодородного слоя. Такой тип фундамента подойдет для непучинистых грунтов. Лучше всего сооружать его из кирпича или бетона. Приемлем для возведения на нем небольших хозяйственных построек и бань.
- Мелкозаглублённый. Чаще всего выполняется из асбестовых, пластиковых или железны труб, заглубляемых в грунт на 0,4 — 0,7 м. Подходит для строительства на слабопучинистых повчах веранд, беседок и террас.
- Заглублённый. Его опоры при монтаже заглубляются ниже уровня зимнего промерзания грунта. Как правило, заглубленные фундаменты устанавливают на влагонасыщенных и глинистых почвах.
От правильного, грамотного выбора вида столбчатого фундамента будет зависеть срок службы всей постройки и ее прочность. В противном случае стены могут перекоситься, по ним пойдут трещины, или дом вообще просядет.
Где лучше использовать фундамент на столбах
Самостоятельно построить столбчатый с ростверком поверх опор фундамент своими руками несложно. Приведенная пошаговая инструкция и описанные выше нюансы изготовления подобной опоры помогут справиться с задачей даже начинающему строителю. Все выполняется буквально за несколько дней. Правда придется подождать до месяца, пока застынет бетон в ростверке, но иначе никак.
Пример дома
Если строение в планах возводить легкое, то подобный фундамент для него по стоимости и срокам работ сделать будет выгодней всего. Проект можно подготовить даже самому. А вот расчеты для основания под массивным коттеджем лучше заказать у профессионала.
Глубина заложения
Поскольку столбчатый фундамент применяется в тех случаях, когда возводят дома из «легкого» материала – каркасные, деревянные, щитовые – то и глубину заложения его принято считать не очень большой.
Тем не менее, фундаменты этого типа могут быть:
- Мелкозаглубленные
- Незаглубленные
- Глубококозаглубленные
В каких случаях выбирается глубина заложения?
Мелкозаглубленный. Глубина его может быть в пределах от 0,5 до 0,7 м – с учетом глубины промерзания грунта, которая определяется следующим расчетом:
Н=(0,5..0,7)*hнорм, где
Hнорм – нормативная (справочная) глубина промерзания грунта. Если по нормам hнорм составляет 1,2 м, то:
Н=0,7*1,2=0,84 м, или 84 см.
Незаглубленный. Его глубина заложения может составлять половину h норм. Как правило, глубина заложения таких фундаментов колеблется в пределах 0,4-0,5 м. По-другому незаглубленные фундаменты называют фундаментами мелкого заложения. В отдельных случаях может потребоваться глубокое заложение – от 1,6 до 2 м (при строительстве кирпичного дома), а устройство фундаментов другого типа экономически нецелесообразно. Однако стены при этом не должны превышать толщины в 51 см, и дом желательно выстраивать не на пучинистых грунтах – в противном случае вся «экономия» может сойти на нет. Существуют определенные факторы, которые нужно учитывать при расчете глубины заложения фундамента:
- Нагрузка на опоры фундамента
- Вес дома
- Вес мебели, количество постоянно проживающих людей
- Временные (сезонные) нагрузки
Плюсы и минусы столбчатого фундамента
Согласно своду правил СП запрещен опорно-столбчатый фундамент на илистых грунтах, при перепадах высот в пятне застройки больше 2 м, для многоэтажных зданий. В остальных случаях его можно использовать даже на пучнистых грунтах, в условиях вечной мерзлоты, при высоком УГВ. В СП 50-101 указано, что устойчивость малозаглубленных фундаментов можно увеличивать специальными мероприятиями:
- сохранение геотермального тепла недр утеплителями под элементами фундамента;
- заменой пучнистого грунта под подошвами фундаментов, в пазухах котлованов при обратной засыпке нерудными материалами;
- отводом почвенных, грунтовых, поверхностных вод от глинистых почв в пределах периметра жилища.
Таким образом, если уложить по периметру опорно-столбчатый фундамента дрены на уровне подошвы, опустить ростверк ниже земли на 20 – 30 см, утеплить отмостку здания на глубине 30 см, можно снизить вспучивание до приемлемого минимума, практически не влияющего на его ресурс. Данное условие справедливо для фундамента любой конструкции, однако сваи обладают меньшими трудозатратами и бюджетом строительства.
Основные плюсы ростверков по столбам выглядят следующим образом:
- возможность возведения фундамента на пучнистых грунтах;
- минимальная осадка на насыпной почве, обусловленная меньшим весом столбов в сравнении с лентой МЗЛФ;
- идеальный вариант для кирпичного коттеджа при необходимости заглубления фундамента ниже отметки промерзания (экономия до 50% бюджета);
Минусы столбчато-ростверковой конструкции имеют вид:
- непригодность для сложного ландшафта – уже при перепаде высот в пятне застройки 1,5 м наблюдаются высокие горизонтальные нагрузки от сил пучения, приводящие к опрокидыванию столбов;
- невозможность строительства на слабых грунтах – столбы не рекомендуется использовать на торфе или илистой почве, водонасыщенной глине с низким расчетным сопротивлением.
Глубина заложения
Основной критерий выбора параметров фундамента — обеспечение его целостности. Потому, при планировании, всегда закладывают запас прочности порядка 20-40%. Он компенсирует (до какой-то степени) непредвиденные изменения условий (уровня грунтовых вод, непредвиденно низких зимних температур) или нагрузок. Особенно ярко это проявляется именно при планировании фундаментов: и глубину заложения берут с запасом и несущую способность обычно занижают. Оно и понятно: добавить что-то к уже готовому фундаменту затея или очень дорогая или нереальная.
Наибольший запас прочности закладывают на пучинистых грунтах: просчитать их проявление невозможно, потому стараются сделать как можно надежнее. Для этого для частных домов фундаменты закапывают ниже глубины промерзания грунта. Вы узнаете средние данные по вашему региону, и добавляете к этой цифре порядка 15-25 см. Так получаете глубину заложения фундамента. Например, по региону грунт промерзает на 1,5 м, значит глубина заложения фундамента 1,65-1,75 м.
Несколько примеров монолитных столбов
Как вы понимаете, если делать сборные столбы — из кирпича, бута, блоков — придется под каждый копать приличных размеров яму. Дно должно быть ниже глубины заложения на 20 см, чтобы сделать отсыпку. Также яма должна быть прилично шире — в ней надо будет работать, складывая опоры. Это — еще одна причина почему делают монолитные столбы: под них бурятся лунки, на дно высыпается гравий или песок и вставляется опалубка (чаще всего трубы нужного диаметра). Внутрь которых устанавливают армирующий элемент — каркас из арматуры или металлическую трубу.
Это правило работает для тяжелых зданий. Но под них столбчатые фундаменты делают редко. Их ставят в основном под легкие постройки: деревянные или каркасные дома или хозпостройки. Если в таком здании не планируется подвал, целесообразнее сделать фундамент малозаглубленный (глубина заложения от 0,5 до 0,7 уровня промерзания) или незаглубленный (от 0,3 до 0,5 глубины промерзания).
Пример устройства незаглубленного столбчатого фундамента при глубине промерзания 1,2 м (1/3 от 120 см — это 40 см)
При таком выборе силы пучения будут действовать на столбы, но так как их площадь меньше, чем у ленты, то и воздействие окажется не таким сильным. Эти воздействия успешно компенсируются конструкцией каркасного или деревянного дома. Тем более, что принимаются дополнительные меры по снижению воздействия сил пучения:
- на дне ямы под столб делают гравийную подушку, которая часть нагрузки принимает на себя;
- делают боковые поверхности гладкими и дополнительно их смазывают солидолом, битумной мастикой, эпоксидной смолой и т.п.
- делают утепленную отмостку вокруг дома.
В результате большинстве случаев хозяева даже не замечают, что фундамент «пучило». Какие-то опоры слегка поднялись, ростверк и обвязка их компенсировали. После оттаивания грунта все вернулось на место.
В грунтах хорошо отводящих воду столбчатый фундамент делают мелкого заложения или незаглубленный
Тут важно только правильно подобрать площадь колонн, чтобы равномерно передавать нагрузку
Инструкция – как обустроить фундамент самому
Возводятся столбчатые фундаменты по технологии в четыре этапа:
Земляные работы с выбуриванием ям под опорные столбы и устройством на их дне подушки из песка.
Установка несъемной опалубки для опор фундамента с последующей заливкой бетона либо выкладывание их из кирпича или бетонных блоков.
Устройство для этой разновидности свайно-ростверкового фундамента верхней распределяющей нагрузки части из железобетона, стального швеллера или древесины.
Гидроизоляция всей конструкции и обшивка опор по периметру здания сайдингом или профлистом.
Все достаточно просто, но есть в этом процессе и ряд нюансов. Первый из них – независимо от уровня заложения ростверка, подпорные сваи столбчатого варианта фундамента для частного малоэтажного дома следует погружать глубже точки промерзания. Чтобы ускорить работы, в отдельных случаях лучше всего будет привлечь специализированную технику с буром.
Сами опоры основания могут быть выполнены из:
Залитого в асбестоцементную трубу железобетона;
Кирпича;
ФБС (изготовленных на заводе ж/б блоков для фундаментов);
Натурального камня.
Ниже приведёна пошаговая фото-инструкция столбчатого фундамента на пеноблоках:
Переносим план фундамента на местность — размечаем колышками будущие границы
Копаем ямы
Засыпаем ямы щебнем, сверху песком и несколько раз проливаем и повторяем процедуру засыпания песком
Выставляем на подушку первые 4 блока по углам и выравниваем по шнурке и размерам
Подставляем второй блок и выравниваем по уровню
Гидроуровнем отмеряем нулевой уровень фундамента — его высоту
Выставляем следующие уровни блоков нашего основания
По уровню делаем все остальные столбы
Выкладываем рубероид на столбики для гидроизоляции
Также возможно использование стальных винтовых свай. Но это уже будет больше одна из вариаций свайно-винтового фундамента. Раньше опоры делали даже из влагостойкой лиственницы. Однако сегодня большинство частных застройщиков предпочитают ставить под свой дом что-нибудь более долговечное и бетонное.
Опоры ставятся с интервалом 1,5–2,5 метра так, чтобы находиться под углами строения, в местах пересечения внутренних стен и заложения несущих балок, а также под печами и каминами. Это точки основных нагрузок. Часть из них ростверк вполне в состоянии распределить по всей конструкции. Но в идеале основной вес должен приходиться как раз на опорные сваи, на которых покоится столбчато-ленточный фундамент.
Выбирая кирпич, следует сразу исключить силикатную его разновидность. А керамический следует брать с максимально высокой морозостойкостью. В целом, если замешивать и заливать бетон не хочется, то лучше всего предпочесть ФБС. Эти блоки изначально предназначены для возведения фундаментных оснований для различных зданий.
По конструкции бетонный ростверк поверх столбов – это небольшой ленточный фундамент. Для него собирается отдельная опалубка с укладкой в нее арматуры из стальных прутков в 10–12 мм. После их связки готовый армирующий пояс останется лишь залить бетонным раствором с маркой не ниже М-300. При этом для деревянных строений ростверковая часть нередко выполняется вовсе из бруса. Во многих случаях его вполне хватает для перераспределения нагрузок.
Для гидроизоляции элементов столбчатого основания можно воспользоваться рубероидом либо жидкой битумной мастикой. Подойдет даже мягкая черепица, если она осталась неизрасходованной при покрытии кровли на уже построенном здании.
Рекомендации по применению
Столбчатые опоры – отличное решение для деревянных домов
Столбчатые основания, как и другие конструкции фундаментов, имеют свои области применения. Прежде всего, использовать такую конструкцию рекомендуется при следующих условиях:
- для лёгких деревянных, щитовых или каркасных зданий;
- для кирпичных домов, строящихся на болотистых грунтах. В этом случае требуется сооружения основания, углублённого ниже уровня промерзания почвы. А это делает монолитные ленточные фундаменты экономически невыгодными;
- для минимизации воздействия на основание сил морозного пучения почвы;
- при необходимости максимально оптимизировать расходы на постройку здания.
Технология работ
Отведенный под застройку участок следует очистить от мусора и растительности, тщательно спланировать. По периметру здания вбиваются колья, которыми отмечают углы здания и места нахождения ям
Колья соединяются строительным шнуром. Пластиковые трубы нарезаются по размерам, при этом важно помнить, что длина одного столба должна быть больше чем глубина промерзания грунта
Бурение под сваи
Скважины под столбы из пластика бурят также как для буронабивных свай (эти фундаменты имеют сходную технологию обустройства). Сваи и столбы представляют отдельные опоры, которые воспринимают нагрузку от здания. Сваи можно заливать в несъемной опалубке, практически по тому же типу, что и столбы. Не следует забывать, что размер скважины должен быть больше диаметра трубы минимум на 5 см.
Если столб будет возводиться с уширением в нижней части, следует при бурении скважин выполнить подобное уширение в грунте.
Допускается выполнять бурение скважин для всех столбов фундамента одновременно, но этот способ подходит только для крепких грунтов. В осыпающихся грунтах лучше всего выполнять бурение скважины, установку пластиковых труб (опалубки) своими руками и бетонирование, последовательно для нескольких опорных столбов.
Далее столбчатый фундамент своими руками выполняют по следующей схеме:
- Нарезанные по размеру трубы ПВХ устанавливают в приготовленные заранее скважины в качестве опалубки. Для формирования уширения на концах труб укрепляется скотчем пластиковый или полиэтиленовый пакет достаточного размера – при заполнении бетонной смесью, пакет пример форму заранее приготовленного в грунте уширения.
- Трубы ПВХ для устройства опалубки столбов своими руками, следует тщательно выставить в скважинах на одном уровне, проверяя вертикальность лазерным строительным уровнем.
Армирование и заполнение бетоном
Армирование опалубки из пластиковой трубы выполняется несколько иначе, чем для буронабивной сваи. В пластик вставляются арматурные прутья, которые сгибаются на конце под 90 градусов в случае, если столбы возводят с уширением. Под легкие постройки, когда уширение опор не предусматривается, достаточно использовать обычную ребристую арматуру из стали.
Далее выполняют заливку бетонной смеси внутрь пластиковой опалубки своими руками. Заливать столб бетонной смесью следует в два приема: сначала бетонируют уширенную пятку, для чего заливают часть бетона и поднимают оболочку. Бетонная смесь заполняет пластиковый пакет, образуя уширение основания. Затем бетонирование конструкции продолжают, вливая бетонную смесь до тех пор, пока оболочка опалубки (трубы) не будет заполнена до верхней отметки.
Посмотрите видео, как заливать бетон в сваю своими руками.
Сверху опорного столба (сваи) устанавливают специальное устройство (шпилька) для крепления конструкций навесного ростверка или стен. Время застывания бетонной смеси в пластиковой опоре не превышает нескольких дней, за это время верхушку столба следует увлажнять и прикрыть полиэтиленом.
Ростверк
Буронабивные сваи и столбчатое основание фундамента требуется обустраивать с возведением единого несущего пояса, которым является ростверк. Столбы и сваи могут обустраиваться навесным ростверком, который изготавливается из легких материалов, выполняя заградительную и декоративную роль. Более мощным наземным ростверком соединяют столбы (сваи) для устройства отделки наружных поверхностей тяжелыми облицовочными материалами, а также для обеспечения сбережения тепла, защиты от повышенной влажности и низкой температуры в зимнее время.
Посмотрите видео, как произвести устройство ростверка.
Ростверковым поясом объединяют опоры такого типа, как сваи и столбы. Наземный ростверк по столбчатому основанию может быть возведен из монолитного и сборного железобетона, кирпича и бутового камня. Тяжелый ростверк потребует возведения отдельной ленточной опоры мелкого заглубления.
В данной статье опишем еще одну разновидность столбчатого фундамента с применением несъемной опалубки из пластиковых труб (ПВХ) для внешней канализации.
Что такое ростверк и фундамент с ростверком?
Ростверк — это часть столбчатого фундамента, которая находится на его верху и распределяет нагрузку между всеми столбами, а также служит опорой для всех элементов постройки. Ростверк имеет вид балок, конструкция которых объединяет оголовки столбов. Обычно ростверк изготавливают из дерева, реже из металла, но современное строительство применяет железобетон или бетон.
Фундамент с ростверком — это уже конструкция, имеющая усиленную верхнюю часть, объединяющую оголовки столбов. Он бывает двух видов:
- ленточный;
- сплошной.
Вид применяемого фундамента зависит от таких показателей:
- грунта;
- материала;
- способа устройства.
ПОЭТАПНОЕ СОЗДАНИЕ ФУНДАМЕНТА
Начиная работу, тем или иным образом связанную со стройкой, обязательно нужно иметь проектную документацию. Ее создание следует доверить хорошей архитектурной компании, которая выполнит схему столбчатого фундамента и расчеты: сколько потребуется столбов, их длина, ширина и т.д.
Хорошие строители со стажем рекомендуют использовать обновленный тип столбчатого фундамента для сравнительно небольших домов (максимум 2 этажа).
Столбы фиксируют ниже уровня промерзания, а сверху их соединяют ленточным фундаментом. Сделать такую конструкцию в одиночку невозможно, но если собрать пару-тройку помощников, то вы обязательно справитесь. Рассмотрим подробнее все этапы работы.
Для начала готовим участок: снимаем лишний слой грунта, убираем все неровности. Если грунт глинистый, то снимаем довольно толстый слой и посыпаем песком
Размечаем участок согласно плану. Натягиваются нити 2-мя параллельными линиями, с расстоянием, которому будет равен фундамент (ленточный). Обязательно проверьте все пересечения: углы при правильной разметке строго равны 90 градусам. Сразу же обозначаются места примыкания стенок, а так же углы и участки с сильной нагрузкой.
По всему периметру убираем грунт, где будут установлены столбы. Ширина очищенной местности должна превышать ширину столбов на 10 см, чтобы оставить пространство для опалубки.
Далее бурим скважины подходящего размера.
Если глубина будет превышать 1 м, следует применить деревянные подпорки, чтобы грунт не создавал сложностей и не сыпался.
Когда вы пробурили скважины, засыпьте в каждую из них по 10 см песка.
Буронабивной фундамент
Столбы создаются путём заливки бетона в предварительно пробуренные скважины. Работы по устройству буронабивного фундамента производятся в следующей последовательности:
1) На основании расчёта производится разметка фундамента на участке.
2) С помощью ручного (механизированного) бура или специальной буровой машины делаются скважины на 20-30 см ниже глубины промерзания.
Примечание: в рамках данной статьи мы не рассматриваем мелкозаглубленные столбчатые фундаменты, которые используются практически только для небольших деревянных хозяйственных построек.
3) Из обычного рубероида сворачиваются цилиндры (по диаметру скважин) и обматываются скотчем. Они выполняют две роли: во-первых, это несъёмная опалубка для столбов, а во-вторых — их гидроизоляция.
Если у Вас рубероид с посыпкой, сворачивайте гладкой стороной наружу. Чем хуже грунт при замерзании будет прилипать к поверхности столбов, тем меньшие касательные силы, стремящиеся вытащить столбы зимой из грунта, будут на них действовать.
4) Цилиндры из рубероида вставляются в скважины. На рисунке выше видно, что до самого основания рубероид не доходит, остаётся около 20 см. Делается это не просто так. Через незакрытую часть сваи при заливке бетона цементное молоко просачивается в грунт и дополнительно связывает его. При этом в зависимости от типа грунта несущая способность столба может увеличиться до 2-х раз. Это увеличение при расчёте не учитывается. Оно дополнительно повышает запас надёжности фундамента. Кроме того столбы лучше заякорятся в земле.
5) В скважину заливается немного бетона (20-30 см), после небольшой паузы вставляется арматурный каркас, чтобы он под своим весом не опустился до соприкосновения с грунтом. Затем заливается весь столб до верха. Касание арматуры с грунтом не желательно, т.к. это приводит к её более быстрой коррозии.
Обычно каркас делается из трёх-четырёх прутков рабочей арматуры А-III ∅10-12 мм, обвязанных между собой вспомогательной арматурой Вр-I ∅4-5 мм. Желательно, чтобы арматура находилась от наружной поверхности столба не ближе чем на 5 см.
Если после заливки столбов на них будет сооружаться монолитный ростверк, рабочую арматуру выпускают из столбов на высоту этого ростверка. Если же на столбах будет делаться обвязка из деревянных балок, то для её крепления при заливке бетона в верхнюю часть вкладывается резьбовая шпилька (напр., М16).
Примечание: столбчатые фундаменты с железобетонным монолитным ростверком описаны в статье «Столбчатый фундамент с ростверком (свайно-ростверковый)».
При температуре воздуха 15-20ºС нагружать столбчатый фундамент можно начинать уже через 4-5 дней. Связано это с тем, что по прошествии данного периода несущая способность фундамента определяется уже не прочностью столбов, а прочностью грунта под ними. К тому же дать полную расчётную нагрузку на фундамент (стены, перекрытия, крыша, эксплуатационные нагрузки) быстро Вы не сможете. Пока идёт строительство, бетон «дозреет».
