Способы соединения бруса

Одним из недостатков использования брусового материала являются жесткие ограничения на геометрию прогона, после того как два отрезка будут соединены между собой

Важно, чтобы все боковые грани обоих фрагментов после соединения бруса между собой находились попарно в одной плоскости

Для стыковки используют три типа сращивания материала:

Продольное или линейное, два отрезка бруса соединяются между собой с получением одного прогона на всю длину стены;
Угловое соединение, отдельные детали венца стыкуются между собой в замок в углу коробки;
Вертикальное соединение венцов в конструкции одной стены.

Понятно, что, независимо от варианта стыка и способа построения замка, сращиваемые поверхности должны прокладываться уплотнителем, лучше всего джутовой паклей или термообработанным льняным волокном. Варианты с сушеным мхом лучше оставить для бань или легких коттеджей, у которых высота стены не превышает 3 м, а значит, риск выдавливания уплотнителя из соединения остается минимальным.

Соединение шипом в гнездо

Соединения шипом в гнездо, или просто шиповые соединения, используются, когда две детали соединяются углом или при пересечении. Это, вероятно, самое прочное из всех рамных соединений в столярно-плотничном деле, и оно используется при изготовлении дверей, оконных переплетов и мебели.

Типы соединений шипом в гнездо

К двум основным видам шиповых соединений относятся обычное соединение шипом в гнездо и соединение ступенчатым шипом в гнездо (вполупотемок). Шип и гнездо составляют примерно две трети ширины материала. Расширение гнезда делается с одной стороны паза (полупотемок), и в него вставляется ступенька шипа с его соответствующей стороны. Полупотемок помогает предупредить выворачивание шипа из гнезда.

Обычное соединение шипом в гнездо

1. Определите положение соединения на обеих деталях и сделайте разметку на всех сторонах материала. Разметка показывает ширину пересекающей детали. Шип будет на торце перекладины, а гнездо пройдет через стойку. Шип должен иметь небольшой припуск по длине для дальнейшей зачистки соединения.

2. Подберите стамеску максимально близкую по размеру к трети толщины материала. Установите рейсмус по размеру стамески и разметьте гнездо в средней части стойки между ранее нанесенными линиями разметки. Работайте от лицевой стороны. При желании можно установить раствор рейсмуса на треть толщины материала и работать им с обеих сторон.

З. Таким же образом разметьте шип на торце и обеих сторонах до разметки заплечиков на перекладине.

4. Зажмите в тисках вспомогательную опору в виде деревянного обрезка достаточно высоко, чтобы можно было прикрепить к нему стойку, повернутую «на ребро». Закрепите на опоре стойку, расположив струбцину рядом с разметкой гнезда.

5. Вырежьте стамеской гнездо, сделав припуск внутрь примерно на 3 мм от каждого ее конца, чтобы не повредить края при выборке отхода. Держите стамеску ровно, сохраняя параллельность
ее кромки плоскости стойки. Первый рез сделайте строго вертикально, расположив скос заточки в сторону середины гнезда. Повторите с другого конца.

6. Сделайте несколько промежуточных резов, держа стамеску под небольшим углом и скосом заточки вниз. Выберите отход, действуя стамеской как рычагом. Углубившись на 5 мм, сделайте еще резы и выберите отход. Продолжайте примерно до половины толщины. Переверните деталь и работайте таким же образом с другой стороны.

7. После удаления основной части отхода зачистите гнездо и срежьте оставленный ранее припуск до линий разметки с каждой стороны.

8. Прорежьте вдоль волокон шип, ведя ножовку с обушком по линии разметки со стороны отхода, и вырежьте заплечики.

9. Проверьте пригонку и при необходимости подправьте. Заплечики шипа должны аккуратно примыкать к стойке, соединение должно быть перпендикулярным и не иметь люфта.

10. Для закрепления можно вставить клинья с обеих сторон шипа. Зазор для этого делается в гнезде. Работая стамеской с наружной стороны гнезда, расширьте примерно две трети глубины с уклоном 1 :8. Клинья делаются с таким же уклоном.

11. Нанесите клей и плотно сожмите. Проверьте прямоугольность. Нанесите клей на клинья и вгоните их на место. Отпилите припуск шипа и удалите излишек клея.

Другие шиповые соединения

Шиповые соединения для оконных переплетов и дверей несколько отличаются от шиповых соединений вполупотемок, хотя техника выполнения такая же. Внутри проходит фальц и/или накладка для стекла или филенки (панели). При выполнении соединения шипом в гнездо на детали с фальцем плоскость шипа делайте на одной линии с кромкой фальца. Один из заплечиков перекладины делается длиннее (на глубину фальца), а второй короче, чтобы не перегораживать фальц.

Шиповые соединения для деталей с накладками имеют заплечик, выполненный с прирезкой, чтобы соответствовать профилю накладки. В качестве альтернативы можно снять накладку с кромки гнезда и сделать скос или прирезку в соответствии с ответной деталью.
Другие разновидности соединений шипом в гнездо:

Боковым шипом — при изготовлении дверей.
Потайным скошенным шипом вполупотемок (со скошенной ступенькой) — чтобы скрыть шип.
Шипом впотемок (ступеньки шипа с двух его сторон) — для относительношироких деталей, таких как нижняя обвязка (брусок) двери.

Все эти соединения могут быть сквозными, а могут быть и глухими, когда торец шипа не будет виден с обратной стороны стойки. Их можно укреплять клиньями или нагелями.

Крестообразная вязка внахлест

Вязка внахлест – универсальное соединение пиломатериала, используется при укладке стен из бревен и бруса. Заготовки под прямым углом укладывают в вырубленные пазы, размер данного паза зависит от типоразмеров используемого материала. Такой замок используют при возведении срубов и перекрытий, строительстве мостов, сооружении навесов. Основные способы крестообразного скрепления:

Соединение вполдерева;
Соединение в четверть и треть дерева;
Зарубка в один ряд.

Наибольшее распространение крестообразное соединение вполдерева получило при рубке углов в чашу, применяется при постройке сооружений хозяйственного назначения, жилых домов и бань. Конструкция усиливается строительными скобами, нагелями и шпонками.

Стыковка бруса по длине варианты соединений

Максимальная длина заготовки 6 м. При обустройстве стен дома, балок, стропил не хватает одного бруса по длине. Приходится производить соединение бруса между собой. Для стыковки в продольном направлении используются те же способы соединений, что и при угловом, но крепление делается не под углом, а вдоль балок.

В шип на шпонках

Это соединение самое прочное. На 2 заготовках вырезаются идентичные пазы. Они прикладываются друг к другу таким образом, чтобы пазы совпали. Затем берется шпонка из твердой породы дерева и вбивается между ними. Шпонка — это своеобразный клин, который соединяет два паза между собой. Шпонка бывает в форме призмы, прямоугольника. Чтобы сращивание было прочным, шпонку смазывают клеем ПВА или столярным клеем.

Сращивание бруса по длине в коренной шип

Соединения бруса по длине в коренной шип схоже с таким же угловым соединением. Шип и паз могут быть прямоугольными и трапециевидными. Шип в виде трапеции более надежный и прочный, потому что он препятствует смещению деталей. Заготовки закрепляются нагелями.

В замок

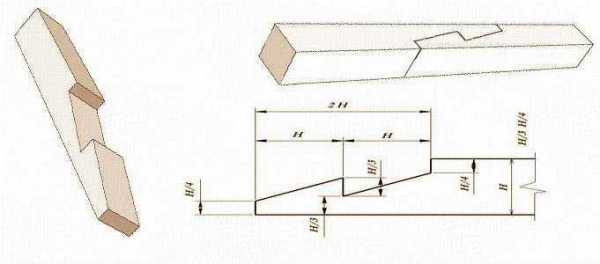

Соединить брус 100х100 между собой, можно в косой замок:

Оригинальность данного метода сращивания состоит в том, что торцы не только отрезаются по косой, а представляют собой ступени с определенными размерами. Это прочный вид соединения, который доступен только мастерам с опытом работы, имеющим специальные инструменты и оборудование для точной вырубки изгибов каждой ступени. Ступени напоминают чередующиеся шип и паз, которые повторяют форму второй заготовки. Соединяясь между собой, шип и паз образуют надежный замок.

Сращивание бруса в полдерева

Соединения бруса в полдерева можно выполнить самостоятельно. С торца каждой детали выпиливается прямой угол на половину ее толщины. Только на одной заготовке он смотрит вниз, на другой — вверх. Выемки могут быть не только прямыми, но и косыми. Один элемент накладывается на другой. Шип и паз совпадают. Укрепляют элементы нагелями, скобами, шпильками, пластинами.

Метод сращивания бруса прикладывание

Это самый простой способ сращивания заготовок. Один цельный элемент прикладывается к другому торцом и соединяется скобами либо накладками.

Соединение в углах

Чтобы избежать наращивание по длине брусьев, можно выбрать материал достаточной длины. Но вот построить дом без углов – это невозможно. Поэтому брусья чаще всего соединяются под углом. Тут существует множество вариантов, среди наиболее распространенных можно назвать следующие:

соединение встык;
использование шпонок;
применение коренных шипов;
в полдерева;
соединение «ласточкин хвост».

Все эти способы соединения бруса довольно распространены, являются надежными и проверенными. О некоторых, например, ласточкин хвост, многие слышали, о других знают только профессионалы. Расскажем о том, как провести соединение бруса этими методами.

Соединение бруса «встык» применяется для строительства хозяйственных построек

Первый метод, который применяется при строительстве деревянного дома – это соединение встык. Это самый простой способ сделать стыковку в углах. Достаточно плотно пригнать концы брусьев друг к другу и закрепить их при помощи шипованных стальных пластин.

Не стоит думать, что такое соединение брусьев в углах будет ненадежным. Тут все зависит от мастерства плотника. Если имеется достаточный опыт, то стык может простоять неподвижно многие десятилетия, главное, идеально подогнать торцы.

Хотя способ встык считается самым быстрым, при строительстве его выбирают редко. Дело в том, что через такой угол уходит много тепла. Во время зимы вы много потеряете на отоплении. Именно поэтому встык брусья в углах соединяются только в хозяйственных постройках.

Более прочная разновидность соединения брусьев встык является метод с использованием шпонок. Такой способ позволяет значительно упрочнить место стыка. В специальные пазы плотно подогнанных брусьев вставляется шпонка. Она может быть выполнена в разных вариантах – поперечная, продольная или косая. Последняя разновидность шпонки считается самой надежной, но и самой трудной в исполнении.

Соединение бруса в теплый угол, или говоря по «научному» в коренной шип, — считается наиболее распространенным при строительстве дома. Такой тип стыковки не пропускает тепло, надежен и долговечен.

Принцип такого стыка в следующем:

на торце одного бруса выпиливается паз. Старайтесь, чтобы выпил не попал на место сучков. В этом случае паз будет легче сделать;
на другом брусе делается шип или лапу. Размеры такого «выступа» должны совпадать с размерами паза на предыдущем брусе. Лапу так же как и паз делают на участке без сучьев;
при строительстве лапу и паз совмещают и тем самым делают прочное угловое соединение.

Довольно часто, для такого типа соединения, используют не только паз и лапу (шип). Для прочности стыковки и устойчивости всей конструкции между рядами брусьев забивают деревянный нагель (шпонку). Такое дополнительное крепление не дает горизонтальным рядам двигаться между собой.

Соединить между собой брусья в углах можно и при помощи сцепки, которая носит название «в полдерева».

соединение бруса в полдерева

Такой способ придуман давно и довольно широко используется до сих пор. Соединение бруса в полдерева производится следующим образом:

на одном конце бруса делается пропил до половины его толщины;
на другом брусе делается такой же пропил, но с другой стороны конца;
при возведении угла эти пропилы соединяются, и получается прочный стык.

Для увеличения надежности соединения здесь, так же как и в предыдущем варианте, часто применяют деревянные нагели или шпонки. Лучше их делать так, чтобы одного элемента хватило для соединения более двух рядов брусьев.

Выбрать варианты вы можете самостоятельно, но многие специалисты порекомендуют использовать соединение под названием «ласточкин хвост». Такой вариант создания угла из бревен поможет удерживать тепло в доме, ведь он считается наиболее теплым. Ласточкин хвост может использовать при соединении профилированного бруса или обычного.

Стык типа ласточкин хвост схож по своему принципу с соединением коренным шипом. Здесь так же, как и в предыдущем варианте, в одном брусе пропиливается паз, а в другом шип (выступ). Разница только в геометрической форме таких вырезов. И шип, и паз имеют трапециевидную форму. Такая особенность позволяет создавать более надежное соединение, которое практически не пропускает воздушные массы (а значит и тепло из дома).

Подготовительный этап

Предварительный этап перед укладкой первого венца из бруса на фундамент заключается в подготовке материала и инструмента.

Все нужное для работы представлено в таблице далее.

№	Инструменты и приспособления	Материалы
1	большая киянка, рулетка, угольник, маркер	деревянный брус
2	лестницы или козлы	анкера, скобы, гайки с шайбами, нагели, шпильки, гвозди, металлические уголки
3	уровни разных систем (водяной, лазерный)	антисептические составы
4	гаечные ключи, рубанок	монтажная пена

Деревянные изделия должны соответствовать таким критериям:

быть без сучков, а также без зазубрин;
поверхность бруса должна быть ровной;
для работы нужно использовать пиломатериал из сердцевины деревьев, который не отдает оттенком синевы.

Предпочтение рекомендуется отдавать пиломатериалу с большим количеством годовых колец.

Для брусового дома высота ленточного основания над поверхностью грунта должна быть минимум полметра. Достраивание часто выполняют кирпичом.

Материал для 1 ряда можно обработать отработанным маслом, а остальной – антисептическими составами.

Весь пиломатериал перед началом строительства рекомендуется проверить на наличие мелких дефектов, пометив эти стороны. Ими брус расположат вверх либо вниз. Стороны с выпуклостями должны быть боковыми.

От чего зависит выбор соединения.

В зависимости от требований к конструкции применяется определенное соединение бруса по длине. Для строительства несущих стен зданий, особенно выполняемых из профилированного материала, подходят прочные соединения, такие как косой замок и на шпонках. Они выдерживают разнонаправленные нагрузки почти так же хорошо, как цельная древесина. Качество имеет при этом решающее значение.

Прочие способы удлинения не нуждаются в точных замерах и расчетах. Их применяют при возведении межкомнатных стен или временных, вспомогательных строений. Но для них все же необходимы дополнительные крепежные элементы – уголки, нагели, муфты.

Разъемные и неразъемные соединения

Разъемные соединения древесных элементов позволяют неоднократно разобрать конструкцию и осуществлять последующую ее сборку не нарушая целостность деталей. Для разъемной сборки двух деталей используют вариант с резьбой.

Виды резьбовых соединений:

Болтовое – осуществляется посредством гайки, шайбы и болта;
Шпилечное – стыковка деталей путем ввинчивания винта в одну из досок;
Винтовое – стыковка деталей винтами;
Комбинированные – способы соединения элементов конструкции несколькими видами.

К неразъемным видам соединений, использующимся в деревообработке, относятся:

скрепление деталей посредством клея. Благодаря этим соединениям формируются довольно долговечные строения всевозможных объемов и форм;
шиповые мебельные соединения. К главным составляющим шиповых соединений относятся – шпунт, гребень, гнездо, проушина, шип;
неразъемные соединения на ус. Данный вид соединений нашел применение в конструкциях, требующих вуалирования торцов соединяемых компонентов. В сравнении с прямой стыковкой, угловые соединения менее прочные;
неразъемный вид соединения — фолдинг. Способ востребован в конструировании ящичных либо корпусных строений. Методика состоит в формировании куба из плоского щита с клинообразными пазами, расположенными в диаметральном направлении. С внешней стороны, под пазами, приклеивается целлофан. Перед тем как сложить готовый короб фальцы смазываются клеем. В процессе сборки конструкции целлофан обеспечивает надежность и эластичность поверхности сгиба;
Быстровыполнимое неразъемное соединение звеньев гвоздями и крепежными скобами. Гвозди относятся к стандартным металлоизделиям. Стойкость подобного соединения обусловлена сопротивлением выдергиванию. Коэффициент непосредственно зависит от размеров, формы сечения гвоздя и материала соединенных элементов. Чем толще гвоздь, тем больше сопротивление к выдергиванию.

Что учесть при стыковке профилированного бруса

В местах стыковки профилированного бруса могут появиться щели, через которые дом будет продувать, проходить влага. Для отсутствия щелей места сращивания выравниваются и шлифуются. В местах соединения прокладывается джут, пакля или льняное волокно.

Для предупреждения гниения дерева и появления плесневого грибка его обрабатывают антисептическими средствами. Влажность древесины не должна превышать 5 %. В данном случае места соприкосновения заготовок можно проклеить

Из-за возможности усадки брусового дома перед установкой дверей и окон, срубу важно выстояться. Продольные стыки профилированного бруса располагаются в шахматном порядке

Описание и область применения бруса

Брус – вид стандартного пиломатериала, получаемый распиливанием древесного ствола вдоль. От доски брус отличается пропорциями: здесь толщина сравнима с шириной, но заметно меньше длины. Сечение квадратное или прямоугольное.

По способу обработки брус делят на 4 вида:

двухкантный – отличается и выравнивается только с двух противоположных вертикальных сторон;
трехкантный – материал обработан с 3 сторон;
четырехкантный – все стороны бруска ровные и гладкие, правильной формы;
калиброванный – материал из самой сухой древесины, обработанный с 4 сторон, отличающийся максимально точными размерами.

Брус различают и по методу изготовления.

Профилированный – брус квадратного или прямоугольного сечения, вырезанный из ствола. Самый популярный вариант для стройки жилых домов.
Оцилиндрованный – 1 или 2 стороны пиломатериала имеет округлую форму, имитирующую бревно. Оцилиндрованный вариант используют для сооружения домов в русском стиле.
Клееный – его получают склеиванием фрагментов разной длины. Здесь древесные волокна направлены в разные стороны. Такой брус не дает усадки и совершенно нечувствителен к влаге, так что активно используется в строительстве и в производстве мебели. Однако теряет другое преимущество дерева: он не может выводить избыток влаги из дома наружу.

Какой брус выбрали бы для строительства дома?

Профилированный
62.22%

Оцилиндрованный
21.48%

Клееный
16.3%

Проголосовало: 135

Какие шканты выбрать

Для соединения венцов лучше всего использовать деревянный крепеж. Металлические нагели намного прочнее деревянных шкантов, но их используют в особо нагруженных соединениях. Обычно мастера не особо жалуют металл по двум причинам:

На стальной поверхности зимой всегда образуется конденсат, древесина разбухает и подгнивает, прочность соединения падает до нуля;
Через полгода эксплуатации металл ржавеет, и подклинивает соединение венцов. Вместо нормальной усадки ряды просто повисают на металлических стержнях.

Если выбирать шканты, то лучше всего подойдут квадратные стержни из высушенной березовой древесины. Благодаря острым углам крепеж намертво врезается в мягкую древесину бруса, соединение получается прочным и надежным.

Круглые деревянные нагели сложнее в установке, если ошибиться в диаметре отверстия хотя бы на полмиллиметра, то соединение двух брусов получится неработающим, крепеж легко выпадает из угла или стены. Если взять размер с запасом, то можно легко расколоть брус до образования трещины.

Кроме того, для сборки углов или стен из бруса нельзя использовать клеевые материалы, краски и мастики. Единственным исключением является монтажная пена, задуваемая для герметизации опорной поверхности ленты. Любые жесткие соединения не помогут ликвидировать щели и зазоры.

Наращивание длины

Длину бруса промышленного изготовления определяет ГОСТ 24454-80, из множества размеров бруса, наиболее востребованы 3- и 6-метровые заготовки. При сращивании торцы стыкуемых брусьев крепят различными способами:

Соединение в полдерева;
На коренной шип;
Прямой накладной замок;
Косой накладной замок;
Косой прируб.

Выбор крепления для соединяемых брусьев зависит от поставленных задач. Для настилов применяют прямой замок, для вертикальных опор – замок в полдерева или на коренной шип, для сооружения 3D-конструкций – косые замки. Замки усиливают строительными скобами, нагелями и шпонками, для несущих опор применяют болтовые крепления. С целью сохранения однородности поверхностной фактуры клееного бруса, длину наращивают методом зубчатого соединения или встык на шпонку, стыки усиливают водостойким клеем.

Продольный монтаж брусовых стропил кровельных перекрытий, имеет свои особенности – необходимо учитывать воздействие разнонаправленных нагрузок. Для соединения применяют косой прируб, усиленный болтовым креплением диаметром 10-12 мм.

Углы без остатка

Многие домашние мастера хотят сэкономить материал, поэтому применяют способ стыковки бруса 100х100 (самый распространенный) без остатка. В данном случае соединение более холодное, углы больше продуваются, пиломатериал не выглядывает из-за угла стены, а располагается вровень с ним.

К угловым соединениям без остатка относятся крепления:

Встык;
При помощи шпонки;
Коренной шип;
Теплый угол;
Ласточкин хвост;
В лапу;
В полдерева.

Встык

Соединение бруса в стык — самое простое. Заготовки прикладываются друг к другу под прямым углом. Пазы отсутствуют.

При возведении строений ряды смещаются друг относительно друга, и стыки чередуются между собой. Чтобы сцепление было более прочным, их скрепляют скобами или стальными пластинами.

Строительный материал не обрабатывается. Со временем углы отходят друг от друга, продуваются. Внутрь щелей может попасть вода. Поэтому для жилых строений такой способ стыковки не используется. Соединение в стык подойдет для хозяйственных построек, временных сооружений, навесов. Такие строения легко разбираются. Материал можно использовать повторно.

При помощи шпонки

Шпонка — это небольшой брусок, изготовленный из деревьев твердых пород. Соединителем скрепляют два паза, вырубленных на торце и сбоку бруса. Ширина паза на торце равна одной трети его ширины. Расстояние до паза боковой части идентично ширине паза на торце. Клин-соединитель в виде шпонки ставится вертикально, горизонтально и под углом. Самое надежное соединение, когда шпонка вставляется в паз, вырезанный под углом. Даже при сильных нагрузках пиломатериал будет прочно соединять детали. Использовать такое сращивание можно для обустройства наружных углов и внутренних стен. Трудоемкое соединение, требующее профессионального подхода.

В коренной шип

Соединение в коренной шип похоже на сращивание с помощи шпонки. Только в данном случае посторонние детали не используют. На одном из брусьев делается паз прямоугольной или трапециевидной формы. На другой заготовке вырубается паз таким образом, чтобы он был с внутренней стороны стены. Шип повторяет форму паза. Он выполняется не на всю толщину материала, а только на его половину. Потеря тепла исключается: нет сквозных щелей со стороны улицы. Такой способ используется для наружных углов дома.

Соединение бруса в теплый угол

Теплый угол-это способ углового соединения шип-паз. При соблюдении размеров стыковка элементов герметична, между ними нет зазоров, им не страшны мостики холода.

Расскажем, как соединить брус в теплый угол правильно. Для того, чтобы шип-паз точно подходили друг к другу, намечают линии точно по строительному уровню. Прочерчивают вертикальную линию, а затем с помощью угольника проводят другую черту.

После разметки делают несколько пропилов циркулярной пилой. Пропилы получаются ровные и точные. Циркулярная пила не рвет древесину. Стамеской убираются ненужные части древесины. Цепной пилой выравнивается дно. Стыкуемый паз выпиливается на боковой стороне одного бруса на некотором расстоянии от края.

Шип размечают на торце второго бруса и запиливают цепной пилой. Шип стыкуется с пазом и утепляется джутом.

Самый распространенный — ласточкин хвост

Паз имеет трапециевидную форму, которая препятствует разъезжанию частей. Шип повторяет форму паза. Он расширяется к краям пиломатериала. Его часть с шипом напоминает ласточкин хвост, отсюда и его название. Это разновидность теплого угла.

В лапу

Соединение в лапу производится следующим образом:

На одной заготовке вырубается паз с уклоном. Он выполняется с торца на половину толщины бруска;
Второй элемент делается с шипом. Шип расширяется к краю;
При стыковке шип и паз должны совпасть, чтобы между ними не было щелей;
Угловое соединение следует укрепить нагелем или использовать шпонку.

Этот вид сращивания похож на предыдущий. Только вырубку паза и шипа производят под прямым углом. Вырубленная часть занимает половину глубины строительного материала. Обе заготовки накладываются друг на друга. Чтобы стыковка была надежной, делают отверстия и скрепляют брусья нагелями.

Способы продольного соединения

Соединение брусков из древесины (сращивание) возможно в продольном направлении для удлинения элемента и в поперечном для увеличения заготовки. Чтобы состыковать балки в длину, предлагают следующие технологии.

На коренной шип – в торцах элементов вырезают шип и паз и соединяют. Им рекомендуется придать форму трапеции – «ласточкин хвост». Такой вариант исключает возможность горизонтальных колебаний.
Продольный на нагелях – в торцах бруса вырезают пропилы. Затем в получаемый паз забивают шпонку. Эту деталь делают из породы более твердого дерева. Для надежности шпонку смазывают клеем. Затем второй брус буквально набивают на планку встык с первым.
«В полдерева» – на торцах делают более сложный распил с углом в 90 градусов и глубиной в половину толщины бруса. При продольном соединении сцепление нужно дублировать шпонкой. Для этого в месте стыковки высверливают отверстие и после совмещения брусьев забивают в него деревянную шпонку или нагель для фиксации. Можно продублировать крепеж металлическими скобами.
Способ косого замка – сначала концы брусков спиливают под углом. Угол небольшой, поэтому спил получается достаточно длинный. Затем в верхней части вырезают углубление прямоугольной формы и под некоторым углом. Получается комбинация идеального углубления и выступа. То же самое проделывают со вторым брусом. Чтобы срастить элементы, высверливают отверстие под крепеж и забивают в него деревянную шпонку. Замковый метод сложный, но соединение обеспечивает очень прочное.

5 этап. Строительство стен дома из профилированного бруса

Далее на первый венец укладывают последующие венцы. Если первый ряд уложен правильно, сложить остальные не составит труда

Особенное внимание следует уделить трем аспектам:

1. Сращивание бруса по длине.

Виды сращивания представлены на картинке.

Виды сращивания профилированного бруса по длинеСпособы сращивания профилированного бруса

2. Угловое соединение бруса (ГОСТу 30974 — 2002).

Соединение бруса впритык (встык)Впритык. Брус укладывается торцом к брусу и соединяется между собой и нижним рядом. Любые запилы, призванные повысить прочность соединения отсутствуют. Такое соединение на практике не используется, несмотря на свою простоту.

Сборка стен из бруса способом «в полдерева»В полдерева. Быстрое соединение, которые требует утепления.

Соединение (рубка) бруса в «теплый угол»«Теплый угол» или с коренным шипом. Надежное соединение, которое препятствует попаданию холода в помещение.

Варианты, как сделать теплый угол из бруса

Соединение бруса в «ласточкин хвост»1. Ласточкин хвост

Соединение бруса «полуласточкин хвост»2. Полуласточкин хвост

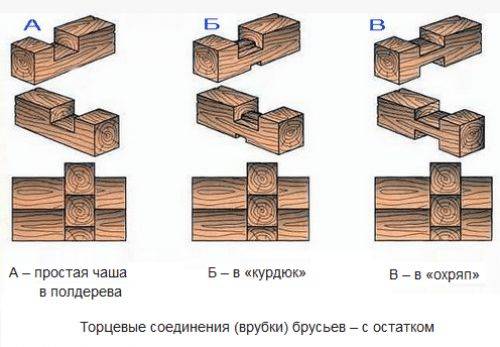

Сборка бруса в «чашу» (угловое соединение с остатком)3. Торцевое соединение (врубка) брусьев – с остатком.

Более известное как соединение «в чашу» или «в обло». Наиболее эстетичная сборка бруса в теплый угол, но забирает площадь помещения, и увеличивает бюджет строительства, т.к. часть материала не используется по назначению.

Способ рубки в коренной шип (теплый угол из профилированного бруса)

Способ сборки угла деревянного дома из бруса в «теплый угол»

Угловое соединение бруса в «теплый угол» достаточно прочное даже без дополнительного крепления нагелями.

Совет. Для того, чтобы точно делать разметку для стыковки, нужно использовать шаблоны. При этом пропилы делаются в половину сечения профилированного бруса. Такой прием позволит компенсировать усадку дома.

3. Формирование простенка

Перестенок (часть стены между дверными, оконными проемами или углом дома) формируется одновременно с внешней стеной в том случае, если длина стены превышает 6 метров (стандартная длина профилированного бруса).

Способы (виды) крепления/соединения деревянного бруса:

Т-образное соединение бруса с коренным шипом (схема устройства)Т-образное с коренным шипом;

Шиповое соединение бруса в «ласточкин хвост» (схема + чертеж с обозначением мест стыковки)ласточкин хвост;

Материал подготовлен для сайта www.moydomik.net

Сборка бруса в «чашу» (угловое соединение)«в чашу». Домокомплект состоит из бруса с уже нарезанными чашами. Заводское оборудование позволяет сделать посадочное место с четко заданными параметрами. Здесь вопрос как собрать дом из бруса вообще не рассматривается (это как конструктор – монтаж выполняется по инструкции).

Рекомендация. Удешевить строительство дома поможет формирование внутренних перестенков каркасным методом с последующей отделкой.

Крепление бруса нагелями

Соединяются венцы между собой с использованием деревянных нагелей.

Нагель для бруса – это крепежные изделия, похожие на деревянный гвоздь без шляпки. Металлические нагели используются реже, а пластиковые еще реже. Деревянные нагели можно сделать самостоятельно.

Длина нагеля составляет 1,5 толщины бруса, а диаметр – 15-20 мм. При этом он должен быть на 5 мм. больше сверла, которое будет использоваться для засверливания отверстия.

Нагели помимо усиления узла препятствуют скручиванию бруса.

При этом непосредственно возле угловых соединений нагель не устанавливается, чтобы избежать расколов при их заколачивании. Минимальное расстояние от торца составляет – 250 мм, для бруса сечением 200 мм. Расчет ведется по формуле: ширина бруса плюс 50 мм.

Установка нагелей в брусе:

нагель по прочности должен превосходить применяемый брус. Желательно использовать дубовые нагели, но часто их вырезают самостоятельно из остатков пиломатериала;
одним нагелем соединяются только два бруса;
сверление бруса под нагель выполняется строго вертикально;
устанавливаются нагели со смещением относительно друг друга;
расстояние между нагелями в брусе на удалении 1,5-2 метра;
влажность нагеля должна соответствовать влажности бруса;
загоняется (забивается) нагель киянкой;
длина нагеля должна быть на 20-30 мм. меньше глубины отверстия, что позволяет компенсировать усадку дома из бруса.

Схема монтажа нагелей в брусе

Примечание. Гвозди в строительстве дома из профилированного бруса не применяются.

Пружинный узел для бруса

Усилить место соединение бруса можно с помощью пружинной стяжки – крепеж «Сила»

Пружинный узел «Сила» для профилированного бруса

Как правильно класть брус

Пиломатериал имеет квадратное или прямоугольное сечение, поэтому соединения прочные. Он состыковывается гораздо проще, чем оцилиндрованное бревно. Брус легко размечать, выпиливать в нем пазы.

Во время укладки строительного материала при строительстве дома из бруса своими руками следует большое внимание уделить его креплению по углам и по длине. Недостаточно прочно зафиксированный брус может переворачиваться

Поэтому вместо металлических гвоздей применяются деревянные. Они называются нагелями. Лучше из березы. Можно использовать черенки и напилить их в нужный размер по длине. Их вбивают вертикально через каждые 1,5-2 м в заранее подготовленные отверстия. Диаметр нагелей ориентировочно 20 мм. Сверлить под них отверстия надо на пару миллиметров больше, чтобы свободно забивались и не препятствовали дальнейшей усадке стен.

Березовые нагели

На фундамент обязательно укладывают гидроизоляцию. Это могут быть два листа рубероида или гидроизоляционная мембрана. Можно комбинировать материалы: сначала нанести обмазочный слой, а затем положить рулонный.

Брус и нагели обрабатывают антисептическими средствами и антипиренами. Перед укладкой венцов убирают бракованные пиломатериалы. Подготавливают крепеж.

Укладывают первый венец. Чтобы добиться идеально горизонтального расположения первого венца, под брус ставят деревянные подкладки и выравнивают его с помощью строительного уровня. Затем фиксируют первый венец анкерами. Угловое соединение в первом ряду на шпонке, а с внутренней стороны дома используют металлические уголки.

Соединение бруса между собой
