Инструменты и материалы
Набор инструментов, необходимых для изготовления снегоуборщика, может разниться в зависимости от выбранного пути достижения цели. Некоторые самодельные модификации подразумевают не многоразовое использование, другие же предназначены для постоянной эксплуатации.
Минимальная комплектация инструментария:
- болгарка;
- дрель и сверла;
- сварочный аппарат;
- молоток, плоскогубцы, гаечные ключи и другие.
УШМ необходима для вырезки нужных деталей из металла и последующей их обработки: шлифовки, чистки, заточки. Дрель – для просверливания отверстий под крепежные элементы: болты, клепки, хомуты. Инвертор понадобится для сваривания всех элементов конструкции между собой.
Перечень материалов:
- листовой металл (толщина разнится в зависимости от выбранной конструкции);
- отрезки трубы: металлической, пластиковой;
- болты, гайки, шайбы;
- хомуты металлические.
Из листов металла формируется корпус барабана, лопасти и ковш уборщика. Труба необходима для обустройства направленного снегоотвода. Через нее осуществляется выброс струи. Крепежные резьбовые комплектующие нужны для скрепления частей конструкции сборно-разборного характера. Хомуты могут служить для прикрепления уборочной насадки к штанге триммера.
Самостоятельная сборка электрического снегоуборщика
Технология самостоятельной сборки снегоуборочной электрической техники значительно похожа на устройство бензиновых моделей, но движущей силой у этого инструмента является электромотор. Это возможен самый простой мотор от болгарки, электропилы или иного электрического инструмента. Самое главное — руководствоваться во время самостоятельной сборки чертежами электрического снегоуборщика. Тематическое видео может помочь избежать ошибок во время сборки.
Конструкции корпуса и шнекового узла могут быть сделаны, как в примере снегоуборщика, на основе бензопилы. Необходимо только подключить электродвигатель. Это выполнить можно различными способами: с помощью ременной передачи или редуктора. В последнем случае ось вращения электромотора находится перпендикулярно валу (трубе). Шнек крутится за счет редуктора, соединяющего ось электродвигателя и вал.
Другой вариант подразумевает, что ось вала шнека и двигателя соединяются ремнем и установлены параллельно. Эта схема дает возможность быстро снимать и устанавливать электрический двигатель, регулируя натяжку ременной передачи. Для работы можно использовать готовые чертежи, которые можно скорректировать под необходимые размеры.
Начиная сборку своими руками, необходимо придерживаться определенных рекомендаций:
- при сооружении одноступенчатого снегоуборщика необходимо располагать выпускной желоб сбоку и сверху корпуса, что даст возможность проходить меньшую дистанцию выбрасываемому снегу;
- ширина корпуса шнека подбирается, учитывая размер поверхности, которая требует очистки;
- чтобы не допустить выхода из строя электродвигателя вследствие попадания в шнек камней и иных предметов, нужно использовать предохранительные болты и втулки. За счет этого, во время превышения нагрузки двигатель не заклинит, а выйдут из строя болты.
Детально просмотрев предлагаемые схемы, чертежи, видеоматериалы и пошаговые инструкции, каждый сможет свои силы попробовать в изготовлении домашнего снегоуборщика. У любого хозяина в мастерской или гараже отыщется старая бензопила, газонокосилка или иной инструмент, который подойдет для его приспособления под снегоочистительную машину. А людям, которые в своих возможностях сомневаются, рекомендуем купить заводскую модель.
https://youtube.com/watch?v=788qA_CqegI
Виды снегоуборочной техники для дома своими руками
Снегоуборочные машины предназначены для механического удаления снежного покрова на требуемом участке. В их функции входит сбор снежной массы и откидывание ее к месту сбора. Двигатель, приводящий в действие машину, может быть электрическим или бензиновым. А саму снегоуборочную подразделяют на самоходную (с гусеничным или колесным приводом), с ручным управлением, одноступенчатую и двухступенчатую. Для самостоятельной сборки такой садовой техники можно использовать двигатель от бензопилы, электромотор или мотоблок, а также различные подручные материалы, которые наверняка имеются у каждого в хозяйстве. Перед тем как сделать снегоуборщик своими руками, следует ознакомиться с разновидностями такой техники и выбрать для себя приемлемый вариант. Выбор конструкции снегоуборщика зависит от многих факторов, одним из которых является площадь участка, который предполагается обрабатывать Электрические снегоуборщики способны очистить небольшие участки рядом с домом, например, крыльцо или неширокие дорожки. Для освобождения от снежного покрова территории внушительных объемов такой агрегат не подойдет. Кроме того, его работа не отличается эффективностью, если имеют место наледи или значительные сугробы. С другой стороны, подобная техника довольно компактна, легко управляется и удобна в хранении. С удалением большого количества снега с огромных территорий прекрасно справляются самоходные снегоуборочные машины на бензиновом двигателе. Передвигаясь самостоятельно, эти аппараты обладают отличной проходимостью и большой дальностью выброса. Техника имеет достаточно большие размеры, однако при работе абсолютно не нуждается в применении физических усилий.
Перед тем как сделать ручной снегоуборщик своими руками, нужно иметь в виду, что несамоходные модели предназначены для уборки небольших участков от свежевыпавшего снега толщиной до 25-30 см. Их в основном используют для ежедневной очистки тротуаров, садовых дорожек и крыш плоской формы. Такие устройства достаточно маневренные, однако при удалении плотного слоя управлять техникой будет затруднительно, так как придется толкать не только аппарат, но и толщу снега перед ним. Полезный совет! Выполняя сборку несамоходной снегоуборочной машины для дома своими руками, следует использовать как можно более легкие детали, так как работать техника будет за счет усилий человека.
Изготовление самодельной снегоуборочной машины для дома своими руками — отличная возможность не тратиться на приобретение дорогостоящих моделей от ведущих производителей и в то же время избежать трудоемкой расчистки участка от снега с помощью лопаты. Кроме того, техника собственного изготовления станет предметом гордости любого хозяина загородного дома или дачи. Собрать самодельную снегоуборочную машину будет несложно, если иметь представление о принципе работы такой техники и ее устройстве. Для расчистки снега с поверхности дорожек и двора собственного дома достаточно будет собрать шнековую или роторную модель. Это несложные по устройству машины и изготовить их под силу каждому. Изготовление комбинированного самодельного снегоуборщика своими руками несколько сложнее, но при желании можно справиться и с этим.
Снегоуборочные машины могут быть как самоходными — на колесном или гусеничном ходу, так и несамоходными, для движения которых требуются усилия оператора Перед тем как сделать своими руками снегоуборочную машину, необходимо определиться с типом двигателя. Оснащая двигателем внутреннего сгорания, следует учесть, что это будет достаточно мощный агрегат, который сможет функционировать на любой поверхности вашего участка. Однако, комплектующие и топливо для него достаточно дорогостоящие. Кроме того, к недостаткам относят сложное техническое содержание такой техники. Что касается снегоуборочной машины своими руками с электродвигателем, то в этом случае можно использовать любой мотор от сравнительно мощного электрооборудования. Подойдет двигатель от триммера или электропилы. К достоинствам такой техники можно отнести доступность электроэнергии, к недостаткам — небольшой радиус действия. Чтобы охватить всю территорию потребуется наличие удлинителя или уличной проводки с несколькими розетками.
Снегоуборочная машина: что это такое и область применения
Снегоуборщик – это универсальное оборудование для автоматической уборки снежных насыпей на больших территориях. Снегоуборочная машина для дома позволяет сэкономить массу времени и освобождает человека от тяжелого труда.
Самодельные конструкции подходят для расчистки прилегающих территорий магазинов и кафе. Также подобная техника используется коммунальными службами и всевозможными предприятиями.
Снегоуборочные конструкции можно сделать самостоятельно или приобрести у известных брендов
Снегоуборочное оборудование имеет следующие преимущества:
- не требуется сложное техническое обслуживание;
- при необходимости ремонт проводится быстро и без крупных финансовых трат;
- техника проста в управлении.
Особенности устройства на примере отдельной модели
При выборе снегоочистителя необходимо обратить внимание на следующие факторы:
- Объем ковша.
- Мощность двигателя.
- Скорость передвижения.
- Расход топлива, если оборудование работает на бензине.
- Способы запуска.
Чертежи шнекового механизма
Для небольших участков подойдет шнековый снегоочиститель, который отличается компактными размерами и работает от розетки. Чтобы убирать большие территории потребуется шнекороторный агрегат с многоступенчатой коробкой передач и большим ковшом. Это оборудование справится даже с сугробами.
Обычные снегоуборщики представляют собой устройство из управляющих элементов, двигателя и прочного корпуса. Также в конструкции есть спиралеобразные приспособления для уборки снега.
Чертеж большой машины, которая применяется для расчистки улиц
Выбираем тип двигателя
Перед тем, как сделать ручной снегоочиститель, необходимо понять, какой тип двигателя лучше выбрать — электрический или бензиновый.
Электродвигатель
Электрические агрегаты отличаются бесшумной работой и очень просты в обслуживании. Также они не требуют никаких расходных материалов. Единственное неудобство электрических аппаратов – это постоянно мешающий передвижению электрический кабель. Конечно же, можно использовать двигатель, работающий от аккумуляторных батарей, но время работы такого уборщика будет ограничено уровнем заряда АКБ. Поэтому, если вы собираетесь сделать электрический снегоуборщик, знайте, что работать он сможет только в пределах двора, то есть дальность передвижения агрегата будет ограничена длиной кабеля питания.
Бензиновый ДВС
Бензиновые уборщики снега – это мощные и довольно шумные агрегаты. Они справляются с толстыми снежными покровами, в том числе и обледенелыми. Бензиновые аппараты имеют преимущество перед электрическими, не только по мощности, но и по мобильности, поскольку не зависят от электрической сети. Благодаря этому агрегаты можно использовать для уборки снежных заносов на больших площадях, например, возле дворов частного сектора, во дворах многоэтажек, на тротуарах, на отдельных участках дороги и т.д. Но несмотря на перечисленные достоинства бензиновых аппаратов, у них есть и недостатки:
- требуется обслуживание двигателя;
- нужна регулярная заправка ГСМ;
- наличие выхлопных газов;
- высокий уровень шума при работе двигателя.
Изящная туфелька – венерин башмачок. Знакомство
Биологические особенности
Корневище разветвленное, жесткое, укороченное. Стебли в зависимости от вида ростом 20-50 см. Опушены железистыми волосками. В середине спирально размешаются 3-4 листа эллиптической формы с заострением на вершине.
Крупное соцветие состоит из 1-3 бутонов, издающих приятный, слабый аромат ванильной сладости. Два боковых лепестка узкие, расходятся в стороны. Нижний – образует «губу» с закрытой полостью внутри. Верхний – как крышечка прикрывает «домик» от излишней влаги, солнечных лучей. В середине спрятаны тычинки с пестиком. Расцветка лепестков варьируется от вида: бледно-розовая, ярко-малиновая, желтоватая, коричневатая, белая. Иногда присутствует пятнистость. Бутоны распускаются в середине мая. Продолжают радовать глаз 2-3 недели. При успешном опылении образуются удлиненные плоды-коробочки, созревающие к концу лета.
Способ опыления, сбор семян
Интересно происходит процесс завязывания семян. Опылением занимаются мелкие летающие насекомые: жуки, мухи, пчелы. Яркая раскраска, приятный аромат, — привлекают ценителей прекрасного. В начале мая выходят на концах побега бутоны. Через неделю раскрываются в полной красе соцветия-ловушки. Порхающие «эльфы» присаживаются на гладкий край «кармашка», скатываются по скользкой «горке» внутрь полости. Пытаясь выбраться наружу, замечают два просвета по бокам. Направляются в указанном природой направлении, задевают сначала рыльце, оплодотворяя цветок принесенным материалом с другого экземпляра. Затем касаются пыльников, набирая новую порцию мужского семени. Не все насекомые благополучно выходят из «ловушки». Изучая растения, биологи находили опылителей внутри цветка. В качестве приманки башмачки используют хищные желтые пауки мизумены. Они подкарауливают свою добычу на входе, ловко расставляя сети над отверстием. Оплодотворенные экземпляры быстро вянут через 2-3 дня. Остальные соцветия стоят свеженькими до 3 недель. Процент завязавшихся семян небольшой. Чтобы увеличить выход посевного материала, селекционеры применяют искусственное опыление с помощью кисточки. Зернышки созревают в течение 2,5-3 месяцев. Во второй половине срока на коробочки надевают марлевые колпачки, чтобы избежать осыпание семян при полной спелости.
Предпочтения
Башмачок отлично растет на умеренно увлажненных почвах под пологом высокорослых растений в полутени. Для него подходят нейтральные или слабощелочные субстраты с легким составом. Не переносит близкое залегание грунтовой жидкости, подтопление весенними водами, низины, где скапливаются стоки от дождя. Корни при избыточном увлажнении поражаются гнилями. Отлично зимует в условиях Сибири, Средней полосы под естественным листовым опадом от деревьев.
Место в саду
Природный стиль сада отлично подходит для создания композиций с венериными башмачками. Легкое затенение лиственными деревьями придется по вкусу новому жителю. Не стоит размещать изящные растения под плодовыми культурами. Падалица с веток может повредить миниатюрные кустики. Низкие дикие травы станут хорошими соседями, имитируя природный ландшафт. На клумбе отлично сочетается с хостами, папоротниками, астильбами, примулами. Лесные орхидеи сажают рядом с растениями сходными к условиям обитания. Некоторые садоводы культивируют башмачки в контейнерной посадке, каждый год, меняя композицию.
Самодельный снегоуборщик: можно ли сделать в домашних условиях не хуже заводских вариантов
Когда рассматривается вариант создания конструкции, пригодной для уборки снега на придомовой территории, берут во внимание все особенности. Прежде всего, оценивают целесообразность таких действий
Для дома вполне достаточно простого агрегата, который выполняет единственную функцию. С этой целью как раз и создается прибор – он будет только убирать снежную массу. Если сравнивать самодельный аппарат с такими характеристиками и заводское устройство, оба агрегата можно поставить на одну ступень – они функциональные, эффективные.

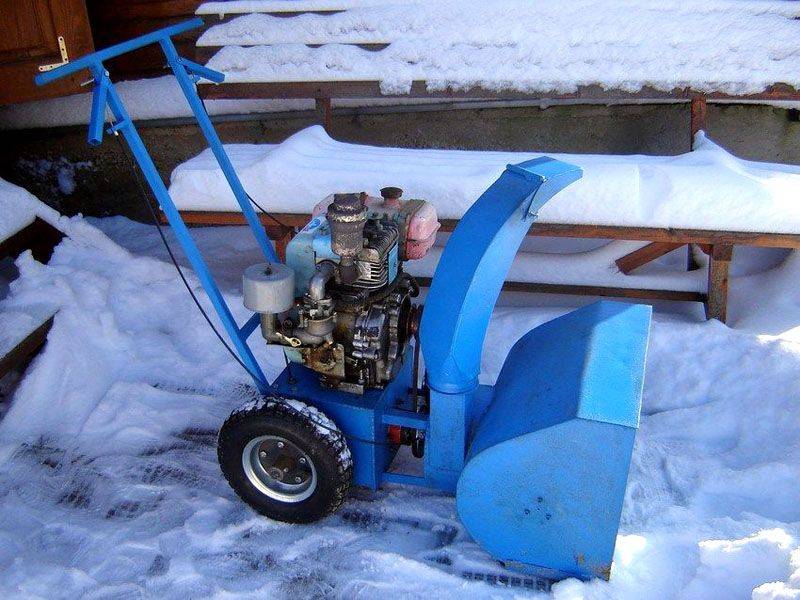

Самодельный снегоуборщик
Заводские устройства могут иметь преимущества: дополнительные возможности, улучшенный дизайн, компактность, что обусловлено оборудованием, используемым при производстве.
Советы специалистов
Давайте рассмотрим несколько рекомендаций, которые позволят изготовить снегоуборочные мотоблоки своими руками.
Корпус шнека изготавливается из алюминия или других лёгких металлов. Для вращения вала лучше всего использовать подшипники №203. Барабан для ротора также стоит сделать из алюминия (хорошо подойдут алюминиевые котлы на 20 литров). Барабан крепится с помощью заклёпок к передней стенке шнека.
Движение ротора проводится через систему переходников с помощью отбора мощности заднего вала мотоблока. Если такая насадка была куплена, то переходники должны присутствовать в комплекте. Если она изготовлена своими руками — стоит приобрести их дополнительно в магазине.
А также обязательно должен присутствовать крутящий механизм в виде ремня А-100 и специальный шкив. Такой ремень должен находится на моторе мотоблока и передавать крутящий момент от двигателя к мотоблочному валу, который, в свою очередь, соединяется с валом снегоочистительной насадки.
Шнековая снегоуборочная машина
Далее рассмотрим конструкцию шнековой машины для уборки снега. Конструкция ее состоит из нескольких основных элементов: двигателя, рамы, шнека, ковша.
Двигатель для снегоуборочной машины шнекового типа можно использовать как бензиновый (от мотоблока, советской бензопилы), так и электродвигатели. Единственное условие при подборе силовой установки – скорость вращения шнека, она не должна превышать 1500 об.
К примеру, возьмем двигатель от мотоблока (5 л.с.). Далее создается рама. Суть рамы – это те же санки, то есть все элементы машины будут крепиться на двух полозьях, так что можно использовать и старые санки, но рама их должна быть металлической.
Впереди санок будет располагаться ковш. Формируется он из листового металла, который изгибается в дугу. Торцы этой дуги заделываются при помощи того же листового металла и сварочного аппарата. В этих торцах нужно проделать отверстия для вывода вала шнека.
В верхней части этого ковша проделывается отверстия большого диаметра для установки снегоотвода. Для изготовления снегоотвода можно использовать водосточную трубу, которая закрепляют в проделанное заранее отверстие и закрепляется.
Далее изготавливается шнек. Для возможности выброса снега через снегоотвод, шнек должен быть с двумя лопастями, направленными к центру. Для изготовления шнека потребуется металлическая труба, листы металла, пластина, подшипники, шкив или звездочка.
Для изготовления лопастей нужно будет из листов металла вырезать два круга с диаметром, меньшим, диаметра полуокружности ковша. Далее в этих кругах прорезаются по центру отверстия с диаметром, соответствующим диаметру подготовленной трубы.
Затем эти круги с одной стороны разрезаются и в месте разреза они растягиваются, тем самым формируя из круга спираль.
По центру подготовленной трубы приваривается металлическая пластина, которая будет выбрасывать снег через снегоотвод. Две подготовленные спирали из металлических кругов одеваются на трубу таким образом, чтобы витки их шли в сторону центра и сварочным аппаратом закрепляются на трубе. В зависимости от того, какой привод будет использоваться – цепной или ременной, на трубу с одной стороны закрепляется шкив или звездочка. Заранее на приводной элемент лучше надеть ремень или цепь, чтобы в дальнейшем не пришлось разбирать конструкцию.
После установки приводного элемента по краям на трубу надеваются подшипники
Важно подобрать такие подшипники, чтобы они плотно сидели на трубе. На этом изготовление шнека завершено.
Готовый шнек вставляется в отверстия, проделанные в торцах ковша. Далее к торцевым стенкам подвигаются установленные подшипники, которые потом нужно к ним прикрепить.
Остается только проделать отверстие со стороны приводного элемента, чтобы была возможность вывести цепь или ремень к двигателю.
Готовый ковш вместе с шнеком закрепляется впереди на санях. За ним на сани устанавливается двигатель, на шкив или звездочку которого одевается заранее выведенные от шнека цепь или ремень. Двигатель должен иметь возможность перемещаться, поскольку им будет выполняться натяжение привода. Остается к саням приделать ручку и вывести на нее элементы управления двигателем.
Перед начальным запуском важно проверить все элементы крепления, сварочные швы, а также несколько раз провернуть шкив, чтобы убедиться, что он при вращении нигде не цепляется.На видео шнековая снегоуборочная машина изготовленная своими руками:
https://youtube.com/watch?v=fIz07I6bAxc
Область применения снегоуборочной техники
Снегоуборщики незаменимы на больших частных участках, для обслуживания территорий парков, кафе, магазинов и других мест общего пользования.
Основная задача универсального снегоуборщика – расчистка больших территорий от снежного покрова. Этот агрегат собирает и откидывает снег в сторону. Такой процесс значительно облегчает физический труд и экономит время.
Конструкция этой техники довольно примитивна, а значит в работе эти устройства практически безотказны. Их легко ремонтировать при необходимости.
Управление снегоуборщиками не вызывает никаких затруднений и не требует особых навыков. Снегоуборочная машина для дома – незаменимый помощник, если у вас большой участок или есть проблемы со здоровьем, не позволяющие выдерживать повышенные физические нагрузки.
Как сделать снегоуборочную машину из мотоблока своими руками – инструкция с чертежами по сборке
Для того чтобы существенно сократить время на переустановке мотора, следует установить на самодельном транспорте быстросъёмные крепления.
Создать уборочный агрегат можно на токорном станке ТВ-6. Для изготовления снегоуборщика для мотоблока своими руками, рекомендуется придерживаться чертежей.
Чертеж 1
и инстуркций:
- Изготавливается короб из железных листов, концы которых загибаются в подобие лыж.
- Из трубы делается вал, толщиной не менее 5 см.
- В коробе наваривается захват, выполненный из двух приваренных загнутых пластин П-образным способом. Обе пластины должны быть повёрныты не 180 градусов по отношению друг к другу.
- Саморучно изготавливается шнек из транспортёрной ленты (1,5 м в длину и 10 мм в толщину). Электролобзиком вырезаются 4 кольца из ленты (диаметром=28см). Если в наличие нет электролобзика, то заменит его можно специальной дощечки с ввёрнутыми в неё двумя шурупами.
- Применяется такая дощечка по типу циркуля — вращениями по кругу. При таком способе изготовления получаются качественные кольца.
В кожухе, созданного из оцинкованного железа, сделать отверстие напротив разбрасывателя и установить в него трубу. Эта труба будет служить разбрасывателем снега.К трубе привариваются держатели по обе стороны разбрасывателя.
Шнек
- Над приводном вале шнека нужно установить шестерёнку или шкив (выбор зависит от привода).К готовым пластинам приваривается шнек по два кольца с каждой стороны).Кольца с одной стороны разрезаются и свариваются с началом другого конца.
- Одна сторона заготовки приваривается к захватывающей лопасти, а второй конец, усиленный полосой стали, приваривается к валу на расстоянии 5 — 10 см от свободного конца.
- Выбираем привод шнека.
- Это может быть, как цепной, так и ременной. Использовать ременной привод следует, если на двигателе имеется шкив и если шнек при работе заклинит, то ремень будет благополучно проскальзывать.
- Корпус захвата по размеру должен быть больше на 2 — 3 сантиметра шкива. В таком случае, шкив не будет цеплять корпус, но небольшой зазор между ними сохранится.
- Чтобы предохранить шнек от поломки, его нужно снабдить запасным штифтом, срывающемся в случае заклинивания шнека.
- Позади захвата делается круглое отверстие, в которое вставляется и вваривается загнутая труба положенного калибра.
- Проверить, чтобы расстояние между лопастями захвата и задней стеной короба было минимальным.
- У короба на боках закрепить стаканы.
- Создавать стаканы лучше из алюминия АМгб и крепить их к машине при помощи болтов Мб. Болты обязательно затягивать гайками.
Вал крутится в подшипниках, расположенных в стаканах. Он должен выглядывать из короба на расстоянии 5 — 10 см.
Желоб
- Поворотный желоб можно сделать из канализационной трубы (160 мм диаметром). К этой трубе прикрепляется желоб, задающей снегу направление. Крепится этот желоб на корпус трубы, расположенной на шнеке, с аналогичным размером.
- Диаметр желоба должен быть больше ширины пластины шнека, отвечающей за выброс снежной массы.
- На конце вала приваривают звёздочку для смены скоростей.
- Звёздочку и вал соединяют с мотоблоком при помощи цепи.
- Ротор соединяется с передней стеной корпуса с помощью заклёпок, в диаметре равных 4 мм. Если на агрегат установлены лыжи, то под них можно установить деревянные бруски. Или прикрутить полоски пластика.
- Изготовить раму из стальных уголков (50 * 50 см). К поперечно установленным уголкам прикрепляются углы размером 25 * 25 мм. На них и крепится силовой агрегат.
- Ручка машины крепится болтами на продольные уголки.
- После того, как сборка завешена, мотоблок-снегоуборочник можно покрасить баллончиком.
Из чертежей, указанных ниже можно собрать, как самостоятельную машину-снегоуборщик, так и насадку на мотоблок.
Чертеж 2
Чертеж 3
Чертеж 4
В народном хозяйстве часто встречаются рабочие машины «Нева».
Чертёж создания снегоуборщика своими руками на мотоблок «Нева», выглядит следующим образом:
Чертеж 5
Меры предосторожности
Основную опасность представляет шенк, который способен не только намотать на себя одежду, а ударить или вовсе поранить руку или ногу. Во время уборки снега следует соблюдать ряд правил:
- Надеть тёплую одежду и обуть нескользкую обувь.
- Использовать защитные наушники, перчатки и очки.
- Не направлять поток снега в сторону людей или машин.
- Если снегоуборщик электрический, то не стоит забывать о кабеле.
Следует помнить и об опасности при заправке агрегата, ведь допущенные ошибки могут привести к возгоранию или взрыву горючего.
Снегоуборщик может работать не только зимой, но и в другие сезоны. Вентиляторный вариант (если его поставить отверстием вверх) можно применить для обмолота кукурузы. Или дополнить его трубами и использовать в качестве устройства принудительной вентиляции.
Варианты изготовления снегоуборщика из двигателей от разных бензопил
Разные бензопилы комплектуются разными между собой моторами. В связи с этим, при сборке снегоуборщика изготовителю потребуется внести в ее устройство те, или иные изменения. Рассмотрим их на примере тех бензопил, двигатели от которых чаще всего используются для изготовления самодельной техники.

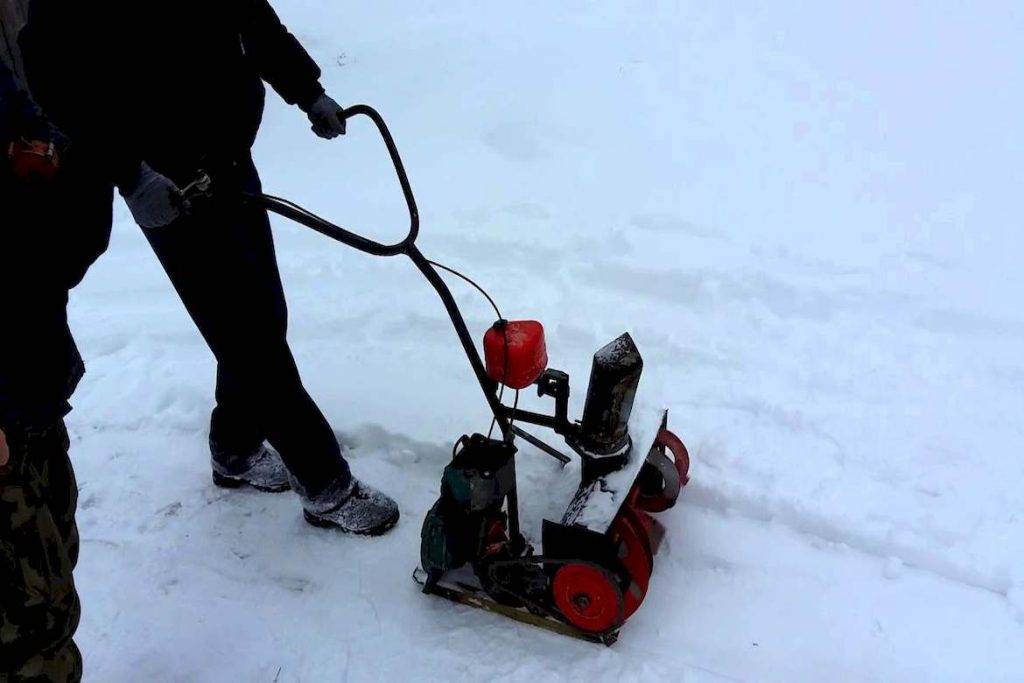

Снегоуборщик из бензопилы Дружба
Чтобы собираемая самоделка получилась надежной и сбалансированной, перед ее сборкой потребуется изучить схемы. Чертежи должны подсказать изготовителю правильный порядок действий и методы монтажа узлов в общее устройство снегоочистителя.
Двигатель от бензопилы Дружба выделяется высокой мощностью, поэтому, в отличие от импортных пил, во время работы он достаточно сильно вибрирует и шумит. Чтобы сделать эксплуатацию снегоуборщика из бензопилы Дружба более удобной, во время установи мотора между рамой и двигателем потребуется установить толстый кусок резины. Он значительно снизит вибрацию на раму и на рукоятку оператора.
Чтобы снизить шум при постоянной работе самодельного снегоуборщика, встроенный в него двигатель потребуется оборудовать глушителем. Для этого нужно взять металлическую цельную трубу, которая должна быть прикреплена к мотору болтами или приварена. Внутрь металлической трубы необходимо установить резиновую прокладку, также сложенную в форме трубы.
Нужно помнить что из-за высокой мощности снегоуборщик из пилы марки Дружба потребуется оборудовать более крепкой цепью. Она должна выдерживать высокие нагрузки, в противном случае, снегоочиститель достаточно быстро выйдет из строя.
Снегоуборщик из бензопилы Урал
Как и пилы Дружба, садовые цепные инструменты марки Урал обладают повышенным запасом крутящего момента и тяги. Поэтому, собирая снегоуборщик из бензопилы Урал, можно заранее начертить схему крупногабаритной машины с широким объемным ковшом и мощным шнековым механизмом.
Основой снегоуборщика будет служить рама, состоящая из трех, а не из двух продольных труб. Дополнительная труба нужна для более высокой устойчивости машины на участках с подъемами и уклонами. В задней части рамы нужно приварить 3 поперечные узкие стальные пластины, толщиной не менее 5 мм. Поверх труб нужно установить двигатель, и закрепить его 5–6 мощными болтами.
С колесами и шнеком мотор должен быть связан посредством цепного привода. Для его монтажа потребуются 2 крупные звездочки. Во время интенсивной работы снегоуборщика из используемой бензопилы они должны быть смазанными, иначе детали быстро нагреются и треснут.
Для работы самодельной машины потребуется мощный шнек, состоящий из вала, диаметром от 5 до 7 мм, а также 4 винтовые пластины. Они должны быть расположены на валу параллельно друг к другу, и непосредственно смотреть в центр ковша. Для сварки ковша необходимы 2 боковины и полукруг из оцинкованной стали.
После сборки снегоуборщика все его металлические элементы нужно покрасить, чтобы защитить их от коррозии.
Снегоуборщик из бензопилы Штиль
Машина из бензопилы немецкого бренда получиться малогабаритной и достаточно маневренной. Перед тем, как начать ее сборку, потребуется внимательно изучить чертежи, в которых будут указаны размеры деталей и их расположение в общем устройстве снегоочистителя.
Роль основы снегоуборщик из бензопилы будет играть крепкая металлическая рама. В ее задней части должен крепиться мотор, под которым необходимо предварительно установить и закрепить резину, толщиной 5 мм. Между двумя продольными трубами рамы нужно провести цепной привод, под которым к трубам потребуется приварить пластину оцинкованной стали.
Далее необходимо сварить заборный ковш. Для снегоуборщика из бытовой бензопилы Штиль размеры ковша не должны превышать 60×50 см в ширину и высоту соответственно. Внутрь ковша крепиться шнек, состоящий из 65-сантиметрового вала и расположенных на нем винтовых пластин.
Готовый снегоуборщик из бензопилы Штиль сможет убирать сухой и налипающий снег, а также расчищать сугробы, высотой до 50 см.
Снегоуборочный комплекс СУ 2.1 «Истребитель Снега»
СУ 2.1 – надежный, простой в эксплуатации, высокопроизводительный, убирающий снег открытым способом снегоочистительный агрегат, основным направлением применения которого является уборка особенно сложных снежных заносов.
Приводимые в действие устройством отбора мощности базового трактора через т-образный редуктор гибкие фрезы снегоочистителя, оснащенные системой защиты от механических перегрузок, позволяют применять комплекс для очистки снежных заносов любого вида – рыхлых сугробов, наледей, переувлажненной каши и слежавшегося снега.
Компактный и маневренный агрегат уверенно работает на местности с пересеченной топографией, городских улицах, дворовых и складских площадках, применяется для очистки магистральных и второстепенных дорог, а также территорий промышленных зон.
Имеющее небольшой вес, рассчитанное на продолжительную и непрерывную работу в условиях низких температур устройство монтируется на переднюю гидронавесную систему тракторов МТЗ-80 и 82.
Оснащенный универсальными механизмами крепления СУ 2.1 при необходимости быстро и без особых усилий демонтируется или заменяется другим оборудованием.
Схема механического устройства
Устройство снегоуборщика довольно просто и имеет в основе несущую раму. На нее монтируются двигатель, снегозахватывающий ковш, рукоятки.
Главной рабочей деталью является шнек, который, вращаясь, собирает и перемещает снег к крыльчатке, где снежная масса захватывается лопастями и подается сначала в полость механизма, а затем в выбросную трубу.
Схема самодельного снегоуборщика наглядно демонстрирует устройство агрегата.
Схема -1
Самый простой снегоуборщик – одноступенчатый. Захват и отброс снега у снегоуборщиков Чемпион 656, lux 163, Патриот осуществляется только вращающимся шнеком. В двухступенчатых конструкциях шнек дополнен металлической пластинкой-лопаткой (ротором), прикрепленной посередине приводного вала.
Видео: Самодельный роторный уборщик снега
Более подробно о роторном снегоуборщике смотрите на видео:
Эта конструкция применяется для уборки больших объемов снега и обеспечивает его выброс на расстояние до 12 м.
Мощность двигателя определяет тип снегоуборщика:
- Ручной, механический. Двигатель мощностью в 2,5-5 л.с. приводит в действие рабочие детали, а продвижение агрегата идет за счет прилагаемой пользователем физической силы. Снегоуборщик механический своими руками сделать проще всего.
- Любопытно, что “механическим снегоуборщиком” называется также пластиковая лопата с ручкой в виде металлической скобы, снабженная с обратной стороны усиливающими ребрами жесткости, с прикрепленным к лицевой стороне вращающимся шнеком.
- Если держать правильный наклон лопаты, чтобы шнек не висел в воздухе, а именно вращался, такой вариант “мотолопаты” без двигателя весьма эффективен для уборки не утрамбованного снега (до 10 см) на небольших площадях, особенно в труднодоступных местах.
- Самоходный. Достаточно мощный двигатель, от 10 л.с., обеспечивает работу оборудования и движение колес или гусениц.
Гусеничный снегоуборщик
Гусеничная мини-техника
При нагрузке на глубоком снегу предпочтительнее гусеничный ход. Снегоуборщик своими руками на гусеничном ходу несложно сделать из гусеничной радиоуправляемой детской машины. Подойдет и минитрактор на гусеничном ходу.
Такую конструкцию можно оснастить фарами, веб-камерой и управлять ею дистанционно (пультом). Снегоуборочная мини-техника на гусеничном ходу считается наиболее производительной.
