О корпусах чип-компонентов
По количеству выводов и размерным характеристикам корпусов все устройства можно разделить на такие группы:
- 2 вывода.
- 3 вывода.
- 4-5.
- 6-8.
- 8 и больше.
Реальная промышленность выпускает корпуса несколько быстрее по сравнению с тем, как обновляется статистика. Органы стандартизации часто не успевают за этим процессом, поэтому некоторые обновления могут запаздывать по отношению к элементам.
Интересно. На корпусе SMD устройств выводы присутствуют, либо отсутствуют. Если выводов нет — остаются одни контактные площадки. Либо применяют шарики припоя небольшого размера. Маркировка и габариты у деталей бывают разными в зависимости от производителя. Пример — конденсаторы с разными показателями высоты.
Вам это будет интересно Как рассчитать сопротивление цепи
Монтаж с применением специального оборудование — главное назначение большей части корпусов и самого оборудования. Это связано с тем, что компоненты требуют специальные технологии по пайке.
Что такое светодиод 2835 SMD LED
У светодиода СМД2835 в международной классификации:
- 2835 – ширина и длина корпуса светодиода, выраженные в десятых долях миллиметра: 2,8 мм и 3,5 мм. Высота корпуса – 0,8 мм.
- SMD – аббревиатура, образованная от английского Surface Mounted Device – устройство поверхностного монтажа.
- LED – аббревиатура названия светодиода на английском языке – Light-emitting diode, светоизлучающий диод, СИД.
Светодиод SMD2835 – это светоизлучающее полупроводниковое устройство. В основе его p-n переход, образованный на границе двух полупроводниковых металлов p и n типов проводимости. В p-металле – объемная «дырочная» проводимость атомов, потерявших электрон и ставших «дыркой». Происходит движение условных положительных частиц – дырок. В n-металле носителями являются электроны. При подаче электроэнергии дырки и электроны движутся навстречу друг другу.
Движущийся электрон имеет высокий энергетический потенциал. Притягиваясь к дырке, он занимает в атоме пустое место, происходит их рекомбинация и образуется квант света, выходящий из торца p-n перехода. Процесс свечения, выхода квантов, будет продолжаться до тех пор, пока на переход подается электроэнергия.
Краткие технические характеристики
Хотя никакой информации о характеристиках smd светодиодов их цифровая маркировка не несет, все же некоторая связь между типоразмерами и параметрами приборов есть. Рассмотрим параметры самых распространенных видов светоизлучающих smd полупроводников:
Основные технические характеристики светодиодов smd
| Тип прибора | Размеры корпуса, мм | Количество кристаллов | Мощность, Вт | Световой* поток, лм | Рабочий ток, мА | Температура эксплуатации, °С | Телесный угол, ° | Цвет свечения |
| 3528 | 3.5х2.8 | 1 или 3 | 0.06 или 0.2 | 0.6 – 5.0* | 20 | -40 … +85 | 120 – 140 | белый, нейтральный, теплый, синий, желтый, зеленый, красный, RGB |
| 5050 | 5.5х1.6 | 3 или 4 | 0.2 или 0.26 | 2 – 14* | 60 или 80 | -20 … +60 | 120 – 140 | белый, теплый, синий, желтый, зеленый, красный, RGB, RGBW |
| 5630 | 5.6х3.0 | 1 | 0.5 | 57 | 150 | -25 … +85 | 120 | холодный, нейтральный, теплый |
| 5730 | 5.7х3.0 | 1 или 2 | 0.5 или 1 | 50 или 158 | 150 или 300 | -40 … +65 | 120 | холодный, белый, нейтральный, теплый |
| 3014 | 3.0х1.4 | 1 | 0.12 | 9 – 11* | 30 | -40 … +85 | 120 | холодный, нейтральный, теплый, синий, желтый, зеленый, красный, оранжевый |
| 2835 | 2.8х3.5 | 1 | 0.2 или 0.5 или 1 | 20 или 50 или 100 | 60 или 150 или 300 | -40 … +65 | 120 | холодный, нейтральный, теплый |
* – зависит от цвета свечения кристалла
А теперь рассмотрим каждый из этих типов более подробно.
Особенности
По мере исследования китайских SMD LED нового формата этот раздел можно расширять бесконечно. Пока больше всего вопросов к мощности потребления. Приобретая, к примеру, несколько SMD 5730 для сборки светильника своими руками или линейку на SMD 3014 пользователь рассчитывает получить световой поток, приведенный в data sheet. Однако нередко простой замер тока нагрузки и несложные вычисления показывают, что реальная мощность одного светодиода ниже в 3–4 раза. Почему так?
Потому что размер 5,7 на 3,0 мм не означает, что внутри смонтирован соответствующий кристалл. Таким искусным способом китайцы вводят покупателей в заблуждение. Самое интересное то, что у покупателя практически нет выбора. Найти фирменный товар с правильно подобранными параметрами сложно.
У всех моделей светодиодов значения светового потока указаны для цветовой температуры 5000–5500°K. Более тёплые тона будут иметь светоотдачу меньше на 10%, а более холодные – больше на 10%. Кроме этого стоит помнить о погрешности во время тестирования, которая может достигать 7%. Так что не удивляйтесь, если вместо заявленных 50 люмен чип выдаст не больше 43 лм.
В дешёвых монохроматических светодиодных лентах SMD 5050 можно увидеть, как все три чипа одного светодиода включены в параллель и запитаны от одного резистора. Такой подход упрощает разводку токоведущих дорожек гибкой печатной платы, уменьшает количество используемых резисторов, а значит, снижает затраты на производство. Конечно, срок службы такой ленты тоже снижается.
Китайские умельцы научились создавать SMD светодиоды любой произвольной формы, в чём можно легко убедиться. Достаточно снять защитный рассеиватель с нескольких лампочек разных фирм (цоколь Е14, Е27) и прочесть тип установленного светодиода на плате. Кажется, разнообразию нет предела. Технические характеристики подобных чипов предугадать невозможно.
Применение
Проще перечислить те сферы нашей жизни, где smd-светодиодов нет, чем те, где они используются. Белые диоды можно встретить:
- в тактических и карманных фонариках;
- в автомобильных лампах;
- в бытовых лампочках различной мощности;
- в декоративной внутренней и наружной подсветке.
Разноцветные RGB и RGBW применяются не менее широко:
- в вывесках, дорожных знаках, светофорах, указателях, рекламе;
- в лампах освещения, с изменяемой цветовой температурой;
- в ландшафтном дизайне;
- в декоративной внутренней и наружной подсветке;
- в приборах индикации.
Примеры использования smd светодиодов Вот вкратце и все о smd светодиодах. Теперь ты знаешь, почему они так называются, какими бывают и где используются.
Расшифровка маркировки SMD светодиодов
Марки светодиодов обозначают для того, чтобы сделать их применение более удобным. Используются для этого только 4 цифры, так что «разгадать» обозначение несложно.
Устройства классифицируют по размерам, и маркировка, по сути, указывает на величину изделия. Цифры обозначают длину и ширину в миллиметрах. Например, модель 3528 имеет размеры 3,5*2,8 мм. Остальные сведения о приборе можно получить из инструкции.
Важно! Изучать инструкцию полезно, поскольку многие китайские производители устанавливают в типичный корпус чипы меньшей мощности. При этом легко приобрести светодиод мощностью в 0,1 Вт вместо 1 Вт
Достоинства и недостатки
Светодиоды – СИД (светоизлучающий диод) или LED, от английского Light Emitting Diode – как источники электрического искусственного света обладают множеством достоинств. По сравнению с традиционными лампами накаливания ЛН, в т.ч. и галогенными, они более энергоэффективны. Это подтверждается таким параметром, как светоотдача. Например, светоотдача, т.е. отношение количества света, которое выдает источник света к потребленной мощности у разных источников имеет такие значения, в Лм/Вт:
- у обычных ламп накаливания – от 4-5 до 12-13;
- у галогенных – от 14 до 17-18;
- у люминесцентных – от 45-50 до 70;
- у разрядных металлогалогенных – от 75-80 до 100-105;
- у светодиодов и мощных разрядных натриевых ламп – около 110-115;
- у перспективных светодиодов – около 250-270.
К другим достоинствам относятся:
- длительный срок эксплуатации, который больше номинального срока службы ламп накаливания в 10-100 раз;
- к.п.д. значительно больший, чем у других источников света;
- высочайшая надежность обеспечена механической прочностью твердотельного кристалла, пайкой по большим плоскостям контактных площадок, небольшими размерами и массой корпуса приборов и пр.;
- электрическая безопасность – рабочее напряжение не превышает 12-18 В и только некоторые светодиодные изделия питаются от сети 230 В напрямую;
- безопасность для здоровья человека и природы – материалы, используемые в конструкции нейтральны или малоопасны, в то время в других энергоэффективных источниках света – разрядных лампах, люминесцентных трубчатых, компактных, индукционных и т.п. используется ртуть – материал 1-й группы опасности, который имеет свойства накапливаться в организме человека и животных;
- достаточно высокое качество света: разная цветовая температура, точное цветовоспроизведение, малый уровень пульсаций светового потока и т.п.;
- работа в разных климатических условиях: при высокой влажности и запыленности воздуха, при температуре минус 50-60℃;
- мгновенный выход на рабочий режим. Разрядным лампам на это требуется от 30 сек до нескольких минут;
- неограниченное число включений. Люминесцентные источники света имеют от 7-8 до 20-25 тыс. включений;
- высокая стабильность параметров во времени.
https://youtube.com/watch?v=98BEXvYukKM
Белые светодиоды с трехкомпонентным люминофором имеют в спектре излучения 3-5 спектральных линий, а современные газоразрядные лампы – 2-3. Поэтому светодиоды имеют более высокий коэффициент цветопередачи, чем люминесцентные лампы.
Но светодиоды имеют и недостатки:
- ограничение по верхней рабочей температуре, не превышающей 80-100℃;
- высокая стоимость, но она компенсируется длительной работой и минимумом техобслуживания.
У некоторых разновидностей светодиодов при производстве обеспечивают нужный оттенок белого света – от супертеплого до очень холодного, или практически любой цвет. Регулируемые светодиоды – RGB-триады, тройки разноцветных кристаллов в одном корпусе, позволяют получить любой белый или цветовой оттенок. В светильниках, лентах и линейках, модулях на светодиодной основе эти возможности еще больше.
СМД светодиоды — таблица параметров SMD светодиодов
СМД светодиоды, которые за последнее время приобрели особую популярность, благодаря своей эффективности и долгого срока службы. Если вы решили особо не тратить свои финансы на приобретение осветительных приборов, а изготовить их своими руками, тогда вам придется произвести некоторые подготовительные работы.
Что конкретно нужно сделать в первую очередь, прежде чем приступать к монтированию светодиодного блока или ленты? Во первых подготовить все необходимые светодиодные компоненты, резисторы и другие сопутствующие элементы. Затем нужно выполнить расчет суммарной мощности, которую чип-светодиоды потребляют, а также изучить их технические параметры. Вот здесь вам как раз пригодятся представленные ниже таблицы, с их помощью вы свободно разберетесь в характеристиках светодиодных приборов СМД.
| Справочная таблица основных технических характеристик наиболее популярных SMD светодиодов используемых для освещения | ||||||
|---|---|---|---|---|---|---|
| Внешний вид светодиода | Тип светодиода | Цвет свечения | Размер, мм | Световой поток, лм | Ток, мА | Напряжение, В |
| LED-WW-SMD3528 | белый теплый | 3,5?2,8 | 4,5-5,0 | 20 | 2,8-3,2 | |
| LED-CW-SMD3528 | белый | 3,5?2,8 | 4,5-5,0 | 20 | 2,8-3,2 | |
| LED-B-SMD3528 | синий | 3,5?2,8 | 0,6-0,85 | 20 | 2,8-3,2 | |
| LED-G-SMD3528 | зеленый | 3,5?2,8 | 2,8-3,5 | 20 | 2,8-3,2 | |
| LED-Y-SMD3528 | желтый | 3,5?2,8 | 1,2-1,6 | 20 | 1,8-2,0 | |
| LED-R-SMD3528 | красный | 3,5?2,8 | 1,2-1,6 | 20 | 1,8-2,0 | |
| LED-RGB-SMD3528 | RGB | 3,5?2,8 | 0,6 | 20 | 2,0-2,8 | |
| 3,5?2,8 | 1,6 | 20 | 3,2-4,0 | |||
| 3,5?2,8 | 0,3 | 20 | 3,2-4,0 | |||
| LED-WW-SMD4530-1 | белый теплый | 4,5?3,0 | 70 | 600 | 2,9-3,8 | |
| LED-WW-SMD5050 | белый теплый | 5,0?5,0 | 10,0-12,0 | 3?20 | 3,2-3,4 | |
| LED-W-SMD5050 | белый | 5,0?5,0 | 11,0-14,0 | 3?20 | 3,2-3,4 | |
| LED-B-SMD5050 | синий | 5,0?5,0 | 2,0-2,5 | 3?20 | 3,1-3,6 | |
| LED-G-SMD5050 | зеленый | 5,0?5,0 | 8,0-8,5 | 3?20 | 3,1-3,5 | |
| LED-Y-SMD5050 | желтый | 5,0?5,0 | 4,5-5,0 | 3?20 | 1,9-2,2 | |
| LED-R-SMD5050 | красный | 5,0?5,0 | 4,5-5,0 | 3?20 | 1,8-2,2 | |
| LED-RGB-SMD5050 | RGB | 5,0?5,0 | 1,6 | 20 | 1,6-2,0 | |
| 5,0?5,0 | 2,5 | 20 | 2,8-3,2 | |||
| 5,0?5,0 | 0,6 | 20 | 2,8-3,2 | |||
| LED-SMD5730-05 | белый | 5,7?3,0 | 45 | 180 | 3,1-3,3 | |
| LED-SMD5730-1 | белый | 5,7?3,0 | 110 | 350 | 3,1-3,3 | |
| LED3500Am1W-A120 | белый теплый | 5,0?5,0 | 40-60 | 350 | 3,2-4,0 | |
| LED6000Am1W-A120 | белый | 5,5?5,5 | 75-85 | 350 | 3,0-4,0 | |
| LED470Am1W-A120 | синий | 5,5?5,5 | 15-20 | 350 | 3,2-4,0 | |
| LED515Am1W-A120 | зеленый | 5,5?5,5 | 40-50 | 350 | 3,2-4,0 | |
| LED625Am1W-A120 | красный | 5,5?5,5 | 30-40 | 350 | 2,0-2,8 |
Диодные ленты на SMD 5050 и 3528
Сборка интересного освещения на SMD светодиодах
Предыдущая запись SMD маркировка начинающиеся на цифру 0
Следующая запись СМД маркировка чип-микросхем компораторов
Указание паспортных характеристик
Они же являются основными показателями отечественных и импортных стабилитронов, которыми необходимо руководствоваться при подборе стабилитрона под конкретную электронную цепь.
- UCT – указывает, какое номинальное значение модуль способен стабилизировать.
- ΔUCT – используется для указания диапазона возможного отклонения входящего тока в качестве безопасной амортизации.
- ICT – параметры тока, который может протекать при подаче номинального напряжения на модуль.
- ICT.МИН – показывает самое маленькое значение, которое способно протекать по стабилизатору. При этом протекающее напряжение по диоду будет находиться в диапазоне UCT ± ΔUCT.
- ICT.МАКС – модуль не способен выдерживать более высокое напряжение, чем это значение.
На фото ниже представлен классический вариант
Обратите внимание, что прямо на корпусе показано, где у него анод и катод. По кругу нарисована черная (реже встречается серая) полоска, которая располагается со стороны катода
Противоположная сторона – анод. Такой способ используется как для отечественных, так и для импортных диодов.
Недостатки
- Понижение эффективности. КПД SMD-диодов уменьшается с увеличением электрического тока. Уровень нагрева также возрастает с увеличением тока, что снижает срок службы устройства. Эти эффекты накладывают практические ограничения на ток, пропускаемый через светодиод.
- Влияние насекомых. Светодиоды гораздо более привлекательны для насекомых, чем лампы накаливания или натриевые газоразрядные лампы.
- Использование в зимних условиях. Они не выделяют большое количества тепла в сравнении с традиционными электрическими лампами, светофоры с SMD-диодами остаются покрыты снегом.
smd 3014
Однокристальный компактный прибор умеренной (0.12 Вт) мощности и световым потоком до 11 лм. В зависимости от исполнения может излучать белый свет разной цветовой температуры, а также синий, желтый, зеленый, красный и оранжевый. Для защиты от окружающей среды и коррекции цветовой температуры кристалл покрывается компаундом с люминофором.
Светодиод smd 3014
Основная область применения smd 3014: светодиодные ленты и модули для декоративной подсветки, точечные светильники и лампы к ним. Нередко используются для изготовления автомобильных ламп.
Автомобильная лампа, настольный и встраиваемый светильники, лента на основе диодов smd 3014
Характеристики SMD 2835
Похожий по размерам корпус есть у светодиода SMD 3528 на 0,06W. Технические характеристики SMD 2835 совершенно другие, обычно мощность 0,2W.
Китайцы любят продавать своё барахло под видом новинок типа «новинка 2016 года, новые LED чипы 4014, мощные, суперяркие». Сначала они продавали светильники и лампы для автомобилей на низкокачественных СМД 5630 на 0,09W. Когда это приелось, этот слабый кристалл стали ставить в новый корпус SMD 4014. И рекламируют как новинку, которая в 5 раз лучше, чем предыдущее барахло, хотя отличий по качеству никаких нет.
В корпус 2835 производители ставят кристаллы различной мощности, на 0,2W 0,5W 1W. По внешнему виду не определить сложно. Если цветовая температура нейтрально белого света, то желтого люминофора бывает мало и видно размер кристалла. Чем он больше, тем выше мощность.
Светодиод 2835 характеристики
| Параметр | Китайский 2835 | 2835 0,2W | 2835 0,5W | 2835 1W |
| Световой поток, лм | 8 | 20 | 50 | 100 |
| Мощность | 0,09 вт | 0,2 вт | 0,5 вт | 1 вт |
| Температура | +60 | +80 | +80 | +110 |
| Ток, ампер | 25 мА | 60 мА | 150 мА | 300 мА |
| Напряжение, Вольт | 3,2 | 3,2 | 3,2 | 3,2 |
| Габариты, мм | 2,8мм на 3,5мм |
Выпускается множество разновидностей светодиода 2835 по характеристикам:
- напряжение падения может быть 3.1V, 3.2V, 3.6V, 9.8V;
- световой поток от 20 до 145 на 1 led;
- сила тока от 60 до 300 мА.
Реальные параметры можно узнать только по даташиту datasheet.
Проверка и пайка светодиодов SMD.
Самое простое – это проверка светодиода при подключении к источнику тока. Так можно оценить не только работоспособность, но и качество. Ошибочная полярность не причинит вреда – он просто не загорится. При правильной полярности свечение должно быть без вспышек. Если наблюдаются периодические вспышке, то это говорит, о том, что было превышено номинальное значение силы тока, либо был перегрев. К эксплуатации этот полупроводник уже не пригоден.
Проверка светодиода подачей питания
Проверить светоизлучающий диод можно и при помощи мультиметра. В одном направлении сопротивление должно быть намного больше, чем в обратном. Если в двух направлениях тестер показывает низкое сопротивление – это означает пробой, если сопротивление – бесконечность, то – обрыв. Стоит отметить что сейчас на рынке есть современные модели SMD у которых сопротивление в обоих направлениях составляет сотни кОм. Это связано с тем, что в составе таких SMD-светодиодов присутствуют различные транзисторы и полупроводниковые резисторы.
Ручная пайка светодиодов требуется в основном в процессе ремонта. Качественная пайка светодиодов – половина успеха сборки схемы
Следует учитывать, что перегрев может не очень хорошо сказаться на кристалле светодиода, поэтому очень важно выдержать температуру. При температуре 200 C° SMD-диод начинает деформироваться, а при 230 С° вовсе расплавиться
Замена состоит из нескольких этапов:
- демонтаж неисправного smd led;
- подготовка площадки;
- установка диода;
- пайка выводов;
- промывка и иногда нанесение защитного слоя.
Некоторые светодиоды могут иметь теплоотвод – подложку, которая тоже паяется к плате. Это затрудняет демонтаж элемента. Неисправный светодиод наиболее удобно демонтировать при помощи паяльного фена. При этом желательно использовать насадку с небольшим диаметром. Поток воздуха должен быть небольшим и направлен под светодиод, чтобы не сдуть соседние элементы и не деформировать сам светоэлемент. Температуру фена желательно выставить 300 С°. Излишки припоя (если они будут) можно удалить при помощи оплетки.
Для пайки потребуется флюс и припой. Некоторые в качестве флюса используют таблетку аспирина. Этого категорически делать нельзя. Аспирин – это кислота, а кислота разрушает пайку. В качестве припоя можно использовать паяльную пасту. Она представляет собой мелкие шарики припоя и флюса. Для удобства плату желательно зафиксировать.
Пайку можно производить как паяльником, так и при помощи термофена (компонент паяльной станции). Паяльная паста наносится только на контактные площадки, всю плату не надо обмазывать. LED в правильной полярности устанавливается на место пайки при помощи пинцета. Поток воздуха направляется к месту пайки. Обычно хватает нескольких секунд, чтобы светодиод был надежно припаян к плате. При этом паста начинает плавится. Флюс испаряется достаточно быстро. В итоге получается качественное соединение выводов диода и контактной площадки. Для защиты от перегрева корпус smd-компонентов прикрывают металлической фольгой. Использование ИК паяльной станции аналогично.

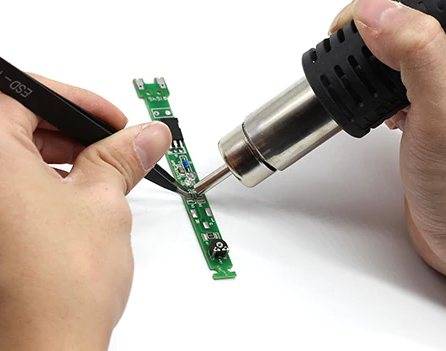

Использования термофена для пайки
Если термофена нет, то можно воспользоваться паяльником. Однако, это не лучший способ. Большие мощности не нужны. 15-20 Вт – вполне достаточно
Очень важно, чтобы жало паяльника не было толстым и было хорошо пролужено. Если применяется обычный припой, то пайка должна производиться быстро
В качестве флюса удобно применять спиртовой раствор канифоли. Прикладывать жало паяльника следует только к контактам. Излишки припоя можно удалить паяльником, излишки флюса смываются спиртом. Лучше использовать изопропанол.
Пайка светодиода паяльником
Есть несколько рекомендаций:
- Используйте качественные припой и флюс.
- Не перегревайте корпус smd-светодиода. Время нагрева или контакта с паяльником не должно превышать минимально необходимое.
- Температуру ограничивайте не более 2600 С
Какие диоды используются в фонариках?
Мощные светодиодные фонари начались с устройств с матрицей 5-мм.
LED фонари в совершенно разных исполнениях, от карманных до кемпинговых, получили широчайшее распространение в середине 2000-х. Их цена заметно снизилась, а яркость и долгий срок службы от одного заряда батареек сыграли свою роль.
5-ти миллиметровые белые сверхъяркие светодиоды потребляют от 20 до 50 мА тока, при падении напряжения 3.2-3.4 вольта. Сила света – 800 мкд.
Очень хорошо показывают себя в миниатюрных фонариках-брелках. Маленький размер позволяет носить такой фонарик с собой. Питаются они либо от «мини-пальчиковых» батареек, либо от нескольких круглых «таблеток». Часто используются в зажигалках с фонариком.
Вот какие светодиоды в китайских фонариках устанавливаются уже много лет, но их век постепенно истекает.
В поисковых фонарях при большом размере отражателя есть возможность смонтировать десятки таких диодов, но такие решения постепенно отходят на второй план, а выбор покупателей падает в пользу на фонарей на мощных светодиодах типа Cree.
Поисковый фонарь на 5мм светодиодах
Такие фонари работают от батареек типа АА, ААА или аккумуляторов. Стоят недорого и проигрывают как в яркости, так и в качестве современным фонарям на более мощных кристаллах, но об этом ниже.
В дальнейшем развитии фонарей производители перебрали множество вариантов, но рынок качественной продукции занимают фонари с мощными матрицами или дискретными светодиодами.

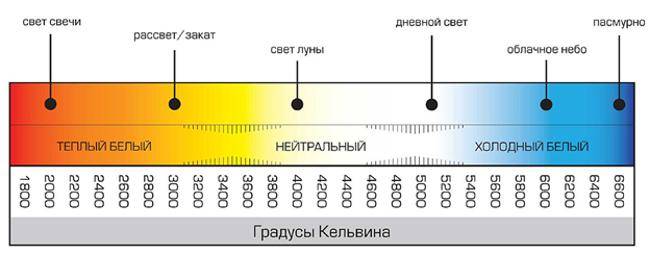

Цветовая температура
Данная характеристика выведена по аналогии цветовосприятия разогреваемого металла. Численные пределы размещены в рамках от 800 до 7500 и измеряются в Кельвинах (К). Наиболее низким показателем обладает красный свет – около 800 К, соответственно, наиболее высокий – у холодного синего.
Для освещения применяется белый свет. Цветные светодиоды в основном используются в декоративных и индикационных целях. Белый цвет по критериям цветовой температуры разделяется на три подкатегории:
- Теплый – 2700 – 3500 К.
- Нейтральный – 3500 – 5300 К (наиболее сбалансированный для восприятия).
- Холодный – 5300 – 7500 К.
Какие есть виды
Помимо вышеперечисленных, существуют следующие типы светодиодов SMD.
Разновидность 5730-1
- У этих моделей по два отдельных кристалла с мощностью 1 Вт.
- Улучшенные модели отличаются высоким световым потоком до 158 лм/Вт.
- Максимальный рабочий ток составляет 350 А.
- Пульсирующий ток – до 800 А.
- Напряжение 3.2 Вт.
- Электродырочный переход может выдерживать температуру до +130 градусов.
- Модель пригодна для пайки оплавлением по стандарту JEDEC J-STD-020C.
Модель 3014 является относительно новым образцом сверхъярких диодов.
- Прямой ток кристалла не должен быть выше 30 мА.
- Прямое напряжение колеблется от 3.0 до 3.6 В.
- Белые светодиоды с тёплыми оттенками света имеют минимальную световую отдачу – 8 Лм.
- У LED с холодными оттенками светоотдача максимальная – 13 Лм.
- Размеры SMD-светодиодов составляют 3.0х1.4х0.75 миллиметров.
- Выводы анода и катода уходят на нижнюю часть корпуса. Это должно учитываться при производстве печатной платы.
- Размер контактных площадок увеличен, что значительно улучшает функцию теплоотвода и крепление самого диода.
Индикаторные и осветительные LED
Чтобы яснее представлять, какие бывают светодиоды, их можно разделить на две большие группы: индикаторные и осветительные.
Индикаторные используются в основном в целях цветовой индикации, а также при подсветке дисплеев, приборных панелей и других приборов. То есть это светодиоды сравнительно небольшой мощности (до 0.2 Вт) с умеренной яркостью.
Осветительные LED используются при освещении помещений в составе светодиодных ламп и лент, в автомобильных фарах и везде, где требуется получить высокую интенсивность свечения. Мощность таких светодиодов может достигать десятков ватт.
Каким бывает белый цвет?
Для домашнего освещения в основном применяются светодиоды белого цвета. Но тон его может быть разным. Нередко можно услышать, как кто-либо говорит: «Купил лампу, а она слишком холодная, нужно поменять, взять что-то потеплее». Так как же распределяются оттенки белого цвета?
Световой поток лампы имеет разную цветовую температуру. К примеру, если она составляет 2 700 кельвин, то оттенок будет чуть желтоватым, больше походящим на свечение лампы накаливания или на солнечный свет. Такой цвет называют теплым, он оказывает расслабляющее, успокаивающее действие. Для основного освещения такой оттенок не подойдет, другое дело – подсветка спальни.
Следующий за теплым – оттенок натурального (нейтрального) белого, с уровнем цветовой температуры в 4 200 кельвин. Это самый популярный и часто используемый тон. Он хорош в виде основного освещения вне зависимости от назначения помещения. Если же порог цветовой температуры остановился на 6 000 кельвин, такой оттенок будет называться холодным. У такого освещения слегка синеватый цвет. Используется в основном для рабочих помещений, т. к. свет таких ламп очень ярок. Также применим на таких объектах, как парковки, подъезды, придомовая территория, парки, аллеи и скверы.
Светодиод SMD 5050
При выборе светодиодного освещения необходимо обратить внимание на упаковку. Если она неровная, надписи нечеткие или просто вызывают подозрение – от такого приобретения лучше отказаться. Купив китайский вариант подделки известного бренда можно испортить себе настроение и впустую потратить деньги
Светить они, конечно, будут, но с меньшими показателями, чем заявлено по маркировке
Купив китайский вариант подделки известного бренда можно испортить себе настроение и впустую потратить деньги. Светить они, конечно, будут, но с меньшими показателями, чем заявлено по маркировке.
Программа для расшифровки SMD деталей
Благодаря специальным программам для техников и профессионалов проще определить, что за деталь находится перед специалистом. Приложение расшифровывает элементы маркировки, присутствующие на корпусе. После нажатия кнопки проверки легко получить краткую расшифровку основных характеристик. Некоторые решения поддерживают поиск информации на дополнительных сайтах.
- Сначала вводят код SMD с упаковки.
- Потом указывают наименование прибора.
- Следующими используются кнопки для поиска относительно той или иной модели.
- Пользователь может увидеть собранные данные, сохранить их и присвоить файлу определённое название.
- Далее идёт выборка из базы компонентов, дающая описание производителя, типа корпуса, функционального назначения.
- Если есть — отображается чертёж.
- Назначение выводов компонента располагается в отдельной строке программы для расшифровки обозначений SMD деталей.
Вам это будет интересно Чет отличается RJ-11 от RJ-12
Возможные обозначения
Общее устройство и принцип работы SMD светодиодов
Этот вид светодиодов – плата, на поверхности которой закреплен кристалл, выращенный при помощи технологии металлоорганической эпитаксии. Самый важный этап производства – создание контактов и их покрытие пленками из металла.
Каждый диод монтируется в корпус, оснащается выводами, покрывается составом, отводящим или излучающим свет. Белые светодиоды покрываются люминофором. На кристалл устанавливается купол, фокусирующий свет. Тепло отводится через подложку, если диод мощный, устанавливается радиатор. Электрический ток превращается в свет в p-n- переходе (так же, как в любом другом диоде).
Основное преимущество СМД конструкции – максимальное приближение кристалла к подложке, отводящей тепло. На одну плату монтируется один или несколько светодиодов. Если в одном осветительном приборе их большое количество, свет достаточно мощный без установки дополнительных оптических систем. Достаточно обыкновенного стекла, потери из-за которого не превышают 8%.
Корпуса SMD отличаются по форме и размерам, они напрямую соединяются с монтажной платой при помощи контактной площадки.
Светодиод SMD 5630: особенности и характеристики
Светодиод SMD 5630 – представляет класс высокоэффективных светодиодов средней мощности, предназначенных для поверхностного монтажа.
SMD 5630 производства Philips, Epistar, Samsung отличаются высоким коэффициентом цветопередачи, что позволяет конструировать на их основе светильники для качественного освещения внутри помещений.
В качестве примера рассмотрим светодиод LUXEON 5630 Mid-Power, выпускаемый компанией Philips lumileds.
Конструктивные особенности
SMD 5630 выполнен в корпусе размером 5,6х3,0х0,9 мм.
Электрический контакт осуществляется через 4 вывода, как показано на рисунке.
Они имеют следующее назначение:
- 1 – катод;
- 2 – катод;
- 3 – анод;
- 4 – не задействован.
По центру нижней части корпуса SMD 5630 предусмотрена контактная площадка размером 1,62х1,28 мм, предназначенная для эффективного отвода тепла от излучающего кристалла.
Во время монтажа она обязательно должна быть припаяна к печатной плате. При этом контакт теплоотвода электрически должен быть изолирован от анода и катода.
Для визуального определения анода и катода со стороны выводов катода на люминофоре имеется срез.
Технические характеристики
Белые светодиоды SMD 5630 на номинальном токе 100 мА излучают световой поток от 32 лм (2700К) до 36 лм (6500К). При этом падение напряжения на p-n-переходе может варьироваться от 2,9 до 3,4 В.
Для своих светодиодов Philips lumileds гарантирует коэффициент цветопередачи CRI не ниже 80 ед. и угол рассеивания света 2ϴ1/2 равный 120°.
Для пайки рекомендуется использовать низкотемпературные оловянные сплавы, придерживаясь международного стандарта JEDEC J-020B. Пайку светодиодов следует производить при температуре не выше 260°C на протяжении не более 10 сек.
Зависимость прямого напряжения от протекающего тока показана на вольт-амперной характеристике (t=25°C). Из приведенного графика следует, что падение напряжения на номинальном токе для большинства белых светодиодов SMD 5630 составляет 3,1 В. Яркость светодиода напрямую зависит от соблюдения его температурного режима работы. Как видно из графика повышение температуры в точках припоя до 85°C вызывает снижение светового потока примерно на 15%
В связи с этим очень важно избегать перегрева кристалла. Например, светодиодную ленту на SMD 5630 нужно обязательно клеить на алюминиевый профиль. На следующем графике показана зависимость светового потока от величины прямого тока
Полная светоотдача обеспечивается на токе 100 мА. При этом производитель светодиодов делает акцент на том, что замеры в контрольных точках с последующим построением характеристики производились при температуре 25°C
На следующем графике показана зависимость светового потока от величины прямого тока. Полная светоотдача обеспечивается на токе 100 мА. При этом производитель светодиодов делает акцент на том, что замеры в контрольных точках с последующим построением характеристики производились при температуре 25°C.
Область применения
Так же как и SMD 5730, светодиоды SMD 5630 устойчивы к вибрации и резким перепадам температуры (-40/+65°C), что в значительной мере расширяет их сферу применения.
Благодаря высоким эксплуатационным показателям, данный тип светодиодов устанавливают в светильники уличного, промышленного и аварийного освещения. В розничной торговой сети можно свободно купить светодиодные ленты и модули на 12 В, а также линейки на 220 В, собранные на базе SMD 5630.
Опираясь на технические данные, радиолюбителям будет несложно произвести расчёты и своими руками сделать подсветку на светодиодах SMD 5630.
К сожалению, найти в продаже фирменные светодиоды форм-фактора 5630 непросто. Вместо них на рынке превалируют китайские аналоги с сильно заниженными техническими характеристиками.
Такое несоответствие параметров объясняется установкой в корпус 5,6х3,0 мм кристалла значительно меньших размеров, который не может длительно пропускать ток в 150 мА.
Поэтому производители светодиодных ламп и лент, собранных на поддельных SMD 5630, подбирают рабочий ток на своё усмотрение, в результате чего снижается срок службы изделия.
Общее устройство и принцип работы SMD светодиодов
Этот вид светодиодов – плата, на поверхности которой закреплен кристалл, выращенный при помощи технологии металлоорганической эпитаксии. Самый важный этап производства – создание контактов и их покрытие пленками из металла.
Каждый диод монтируется в корпус, оснащается выводами, покрывается составом, отводящим или излучающим свет. Белые светодиоды покрываются люминофором. На кристалл устанавливается купол, фокусирующий свет. Тепло отводится через подложку, если диод мощный, устанавливается радиатор. Электрический ток превращается в свет в p-n- переходе (так же, как в любом другом диоде).
Основное преимущество СМД конструкции – максимальное приближение кристалла к подложке, отводящей тепло. На одну плату монтируется один или несколько светодиодов. Если в одном осветительном приборе их большое количество, свет достаточно мощный без установки дополнительных оптических систем. Достаточно обыкновенного стекла, потери из-за которого не превышают 8%.
Корпуса SMD отличаются по форме и размерам, они напрямую соединяются с монтажной платой при помощи контактной площадки.
Основные выводы
Большинство потребителей при покупке источников света ориентируются на срок службы. При выборе светодиодов решающую роль играет стоимость.
Эффективность этих источников света зависит от многих факторов, в том числе качества охлаждения и пускорегулирующего устройства. На пpaктике модули из СМД-диодов часто проигрывают люминесцентным лампам с цоколем по соотношению цены и срока службы.
По-другому складывается ситуация с прожекторами с датчиками движения. Они экономят электроэнергию и удобны в использовании благодаря отсутствию выключателя. Такие приборы служат долго, если изготовлены одним из ведущих производителей. Эти осветительные приборы достаточно широко используются дизайнеры ландшафта.
Необходимо так же учесть, что заявленный срок службы чаще всего далек от реального. Этот параметр зависит от пропускаемого через диод тока и качества системы охлаждения. Чем выше ток, тем быстрее деградирует кристалл, поэтому самые мощные изделия служат не более 40-50 тыс. часов. При снижении яркости на 30% осветительное оборудование меняется.
