Схема подключения двухклавишного выключателя и инструкции

Введение

Стандартный двухкнопочный выключатель позволяет управлять двумя линиями или лампами. Он состоит из трех основных элементов:

Корпус, который вставляется в короб в стене.
Двух кнопок из пластика.
Клемм или винтов для подключения кабелей (обычно состоит из трех клемм — одной входной и двух выходных).

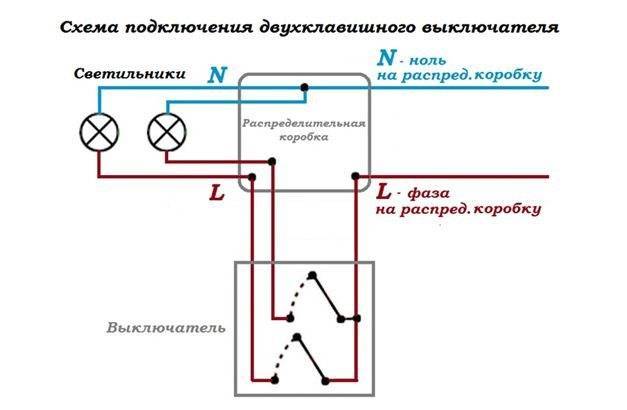

Схема подключения обычного и двойного выключателя

Принцип подключения достаточно прост и выполнить его можно одним кабелем 3*1,5 ВВГнг. Из распределительного щитка выходит один кабель (фаза), он входит в верхнюю клемму. Снизу выходят два кабеля, подключаемые к двум выходным разъемам. Они отправляются на контакты люстры или линии освещения. Нулевой кабель сразу идет к люстре из коробки — его можно выполнить даже одним проводом (но лучше вести 2*1,5 ВВГнг, чтобы подключить еще и заземление).

При нажатии на клавишу контакты замыкаются и фаза подается на одну лампу (ноль подключен постоянно). Включение второй клавиши подает фазу на вторую лампу. При размыкании контакт теряется и свет гаснет.

Какие могут быть проблемы

Неисправности установленного устройства случаются от разных причин. Например, одна из клавиш может пропускать определенную световую группу, или все лампы включаются одновременно. Это свидетельствует о том, что не работает распределение осветительных приборов на клавиши. Также выключатель может вообще не срабатывать. Подобные проблемы возникают при неправильном подсоединении проводов или при их подключении в неправильном порядке.

Стильные и удобные выключатели в интерьере

Помните, что при закладке проводов часто не соблюдаются стандарты маркировки по цветам, поэтому проводите дополнительную проверку. С помощью индикатора прозвоните все провода.

Простые советы помогут избежать многих проблем. Не забывайте перед началом любых работ с электричеством отключать электричество. Действуйте в соответствии с инструкцией и правильно маркируйте проводники.

Раздельное освещение

Подобная схема часто используется в офисных зданиях, где нужно отдельно освещать множество локальных участков. Схема раздельного освещения не отличается особой сложностью, хотя и требует специальных знаний.

Переключатель ставят в разрыв фазы. Устройства оснащены одним вводным и двумя выходными контактами напряжения. Фазовые провода после выключателя идут к осветительным приборам. Нулевой проводник будет общим для всех источников света в помещении.

В результате нажатие на одну из клавиш приводит к включению лишь подключенных к конкретной фазе приборов. Остальные источники света при этом не включаются.

Монтаж

Перед присоединением выключателя необходимо распечатать или нарисовать схему подключения. С её помощью будет несложно произвести необходимые соединения в распределительной коробке. Но ВСЕГДА сначала ОТКЛЮЧАЕМ электроэнергию!

После этого штроборезом подготавливаются канавки (штробы) для кабеля при закрытой проводке или крепятся кабель-каналы/гофра — при открытой. Далее коронкой по бетону сверлят и потом выбивают отверстия в стене под монтажные коробки или прикручивают к ней подрозетники при открытом способе. Проложив провода между всеми точками и зафиксировав их алебастром в штробах или закрыв крышку канала/закрепив на изоляторах, зачищаем их концы на 1-1,5 см и осуществляем соединение проводов в распредкоробке при помощи клеммных колодок/пружинных клемм/колпачков СИЗ/пайки/опрессовочных гильз/зажима «орех». Скруткой провода соединять ЗАПРЕЩАЕТСЯ! Особенно алюминиевые с медными.

С квартирного/лестничного щитка на распределительную коробку, как правило, приходит кабель в котором два провода: «фаза и «ноль». Фазный провод, находящийся под напряжением, определяем индикаторной отверткой (включив ненадолго свет), помечаем его (снова выключаем электроэнергию) и соединяем с одним из проводов трехжильного кабеля, который проложен к выключателю. Два других провода из этого кабеля соединяем с проводами, идущими к люстре. Постарайтесь сделать так, чтобы провода, уходящие к люстре, были соединены в электрических патронах с центральным контактом. Нулевой провод из щитка соединяем с нулевым проводом, идущим к люстре.

В выключателе (если все провода одинакового цвета) находим прозвонкой фазный провод и вставляем его во входную клемму. Часто она обозначена латинской буквой «L». Если провода разного цвета, присоединяем ко входу тот провод, который соединили с фазным в распредкробке. Оставшиеся два провода из кабеля присоединяем к отходящим зажимам. Они бывают помечены символами в виде отходящих стрелок. В люстре, если она трехрожковая, один фазный провод соединяем с двумя проводами от плафонов, второй – с оставшимся плафоном.

Вставляем рабочий механизм в подрозетник, закрепляем его винтами, одеваем сверху декоративную рамку. Включаем свет в щитке и по очереди пробуем клавиши. От одной клавиши должен гореть один плафон, от второй – два, а когда задействованы обе клавиши – то должны зажечься все лампы.

Ниже небольшое видео, которое покажет весь процесс.

Двухконтурная люстра – схема подключения

Для более рационального расходования электроэнергии в квартирах очень часто используются светильники с двумя, а то и более, контурами. По сути, это то же самое, как подключить два выключателя на две лампочки. Схема может быть такой: одна клавиша выключателя зажигает две лампы в люстре из пяти, оставшиеся лампы включает вторая клавиша. Схема не сложная, но, тем не менее, позволяет использовать сразу три варианта освещения в комнате:

слабый свет – первая клавиша – две лампы;
средний свет – вторая клавиша – три лампы;
сильный свет – обе клавиши – все пять ламп.

Как правильно подключить выключатель с двумя клавишами, показано на схеме. Нулевой провод прямо из разветвительной коробки разводится по светильникам. Разводка «нуля» по отдельным лампам, как правило, выполнена уже на заводе-производителе осветительных приборов, и электрик лишь подключает «ноль» к клемме чёрного или синего цвета.

«Фаза» же направляется на двойной выключатель, от которого приходят два провода: для первого и второго контуров.

Люстра с несколькими рожками

Для подключения многорожкового осветительного прибора с помощью двухклавишного переключателя понадобится трехжильный проводник. Одну жилу укорачивают так, чтобы провести ее в распредкоробку, а пара других жил должны доходить до переключателя.

На прерыватель направляют фазовый провод. Отходящие проводники закрепляют в клеммниках переключателя. В комплекте осветительного прибора имеется вывод из трех проводов: нулевой и два фазных. Ноль из распредкоробки направляют на нулевой контакт, а отходящие провода из выключателя соединяют с фазами многорожковой люстры.

Схема подключения люстры с пятью рожками изображена на рисунке ниже.

В результате создается подключение, где нажатие одной клавиши приводит к включению только пары ламп. Другая клавиша управляет тремя лампами. Если нужно включить все лампочки, следует нажать обе клавиши. В конечном счете такая схема обеспечивает выбор из трех вариантов интенсивности света: с двумя, тремя или пятью лампочками.

Параметры и советы по выбору

Перед тем, как подключить двухклавишный выключатель света, не лишним было бы ознакомиться с основными характеристиками этого коммутационного аппарата. На современном рынке электрических товаров их выбор настолько огромный, что можно растеряться.

Любая модель создаётся под определённую величину рабочего тока, как правило, это 4А, 6А и 10А. В случае если необходимо подключить люстру с большим количеством ламп, для надёжности лучше выбирать устройство с номинальным рабочим током 10А.

Для соединения коммутационного аппарата с питающей сетью обычно используют провода сечением от 1,5 до 2,5 мм2. В большинстве выключателей к его клеммам провода подсоединяются при помощи винтовых зажимов. Сейчас есть более современные модели с подпружиненными клемниками, в них монтаж провода происходит намного легче, достаточно лишь вставить зачищенный кончик в зажимное устройство. Советуем при покупке выключателей остановить свой выбор на таком варианте.

Можете поинтересоваться у продавца, на каком механизме работают клавиши – кулачковом или качающемся. А также из чего выполнено основание выключателя, оно может быть металлическим или керамическим, второй вариант предпочтительнее и безопаснее из-за низкой теплопроводности керамики.

Сейчас несложно подобрать модель, подходящую именно для вашего интерьера, на рынке представлен огромный выбор выключателей в любом цветовом исполнении.

При покупке обязательно пощёлкайте клавишами, они должны работать чётко, хорошо фиксироваться, при включении-отключении издавать характерный щелчок.

Современные модели часто делают с подсветкой. Это очень удобно, можете смело останавливать свой выбор на таком варианте. В тёмное время, зайдя в комнату, вы легко определите местоположение аппарата по светящимся элементам.

Выбор выключателя с точки зрения дизайнера интерьеров (видео):

Инструкция подключения

Рассмотрим процесс монтажа на примере выключателя для скрытой проводки. Этот процесс предпочтительнее, так как эстетика домашнего интерьера предусматривает наличие скрытой проводки.

1. Сверлим отверстие в стене с помощью перфоратора и специальной коронки.

Сверление отверстия под выключатель

2. Удаляем стамеской или отвёрткой разрушенные элементы стены.

Удаление элементов стены

3. Проверка соответствия отверстия размерам пластикового корпуса выключателя.

Проверка диаметра и глубины отверстия

4.Пробивка штраба для электропроводки. (Спуск до плинтуса, как в этом примере, или до распределительной коробки).

Штраб для электропроводки

5.Вырезание шаблонного отверстия в пластиковом корпусе выключателя для электропроводки.

Вырезание отверстия под провод

6.Смачивание водой подготовленного отверстия для лучшего контакта со строительной смесью-фиксатором.

Смачивание поверхностей

7.Нанесение строительной смеси в отверстие и установка корпуса.

Нанесение смеси

8. Установка пластикового корпуса.

Фиксация необходимого положения

9. Удаление лишнего раствора смеси.

Удаление смеси

10. Выравнивание поверхности раствора.

Зачистка и выравнивание поверхности

11. Окончательное положение корпуса выключателя после затвердения раствора.

Выполнен монтаж пластикового корпуса

12. Следующий этап — подключение рабочей части выключателя и установка его в корпус.

По окончании установки пластикового корпуса и затвердеванию смеси, заводим фазный провод в корпус выключателя. Подключаем фазный провод на клемму приходящего контакта устройства.

Подключение фазного провода

Два отходящих фазных провода подключаем, соответственно, на отходящие клеммы контактов. Получаем следующее.

Подключенная рабочая часть выключателя

Далее, фиксируем рабочую часть в пластиковом корпусе с помощью металлической рамки.

Фиксация рамки

13. Осталось лишь установить клавиши выключателя и он готов к работе.

Установка клавиш выключателя

При условии, что светильники уже подключены, подаём напряжение в сеть и проверяем работу.

Для большей наглядности процесса подключения ниже приведён видеоролик на эту тему.

Подключение выключателей без штробления стен

Когда ремонт закончен, но возникает необходимость изменения схемы электропроводки в системе освещения нерационально портить интерьер штроблением стен. Есть несколько вариантов решить эту проблему:

Проложить от коробки до нового выключателя внешнюю проводку в кабельканале;
В полых стенах можно просверлить отверстия и по вертикали сверху от коробки вниз до выключателя опустить веревку с грузиком. Потом веревкой протянуть провод.
Самый простой, но недешевый способ, поставить дистанционный радиовыключатель. Он не привязан к проводке и устанавливается в любой точке на расстоянии примерно 10 м от прибора освещения, это зависит от модели прибора.

Для чего используются проходные выключатели

Один вариант использования проходных выключателей тот же, что и рассмотренный ранее: лампа или прожектор, освещающий автостоянку частного домовладения. Использование проходных устройств позволит включить освещение площадки из одной точки, скажем из коридора садового домика, а выключить – из другой. Например, перед самым отъездом выключателем, смонтированным на входной калитке. Причём порядок включения-выключения может быть абсолютно любым.

Второй вариант – длинный, лишённый естественного освещения, коридор. Свет включается в его начале, а выключается в конце или наоборот. Удобно? Безусловно. Так что перед тем как подключить два выключателя на две лампочки, стоит хорошенько подумать, не заменить ли эту схему на вариант с проходными выключателями.

Особенности конструкции

Выключатели классифицируют по нескольким характеристикам.

Тип проводки

Может применяться открытая или скрытая проводка, что влияет на тип корпуса и способ установки фурнитуры.

Если речь идет о внутренней установке, то используется механизм, включающий раздвижные планки, которые закрепляют устройство внутри стенового отверстия.

Гнездо изготавливают перфораторами с коронками из победита или технических алмазов. Вначале ставят подрозетник из пластика или металла, а затем основную конструкцию.

Оборотами винтов распорного механизма планки приводятся в движение и направляются к противоположным сторонам посадочного отверстия, в результате чего корпус надежно крепится к стене.

Модели открытого типа рекомендуется использовать в строениях с деревянными покрытиями, где крепления можно обустраивать с помощью саморезов.

Разновидность контактов

Двухклавишный выключатель может быть оснащен контактом винтового или зажимного типа. В винтовых контактах оголенный провод фиксируется с помощью винта и пары металлических пластинок, что очень надежно, однако если провод недотянуть или неправильно выбрать сечение, то контакты будут сильно перегреваться.

В результате перегрева зажим ослабевает, что требует регулярного подтягивания, так как без этого контакт полностью разомкнется или случится возгорание элементов устройства (провода, пластик).

Материал корпуса

Конструктивные элементы переключателей изготавливаются из пластика или керамики. На каждом корпусе в обязательном порядке указывается разрешенный показатель тока и мощность.

Изделия из керамики хорошо справляются с тепловыми воздействиями и лучше всего подходят для систем с высокими нагрузками (10 Ампер, 220 Вольт, до 2300 Ватт).

Пластиковые модификации предназначены для более низких токов (3 – 6 Ампер).

Монтаж схем проходного двухклавишного выключателя

О монтаже одноклавишных схем мы говорили выше. Для двухклавишных всё несколько иначе: тут нет распределительной коробки, поэтому механизм будет таков:

сначала в специальные коробки устанавливаются сами выключатели, выводы которых оставляются достаточно длинными;
после этого устанавливаются светильники, контакты которых тоже должны быть большой длины;
производится подключение в соответствии со схемой.

Как видите, каких-либо сложных деталей в монтаже двух и трех проходных двухклавишных выключателей нет. Всё достаточно просто, а имея под рукой схемы и механизм монтажа с работой справится даже непрофессиональный электрик.

Что важно знать о подключении двойного выключателя

Прежде чем узнать, как правильно подключить двухклавишный выключатель света, давайте узнаем больше информации об его устройстве. Механизм включает пластмассовый корпус, клеммы входного и выходного типа, две клавиши, а также у некоторых моделей есть индикатор света.

Часто используется такой вариант вместе с розеткой

Если правильно выполнить подключение, то при помощи клавиш можно обеспечивать подачу электричества или останавливать его.

У конструкции есть некоторые достоинства:

возможность отключать и включать целые группы ламп;
экономия на кабеле, так как не нужно тянуть два провода, как для одинарных устройств;
позволяет регулировать освещение при большом количестве ламп в люстре;
применяется для помещений с повышенным уровнем влажности;
не требует особого ухода;
простота монтажа.

Необычный вариант двухклавишного механизма

Перед изучением инструкции, как подключить люстру к двухклавишному выключателю, нужно подготовить все необходимые инструменты. К таковым относится пластмассовая форма, отвертки индикаторного и фигурного типа, обжимные инструменты, а также строительный нож.

Подключение двухклавишного выключателя со схемой заземления TB-C

Вот схема подключения двухклавишного выключателя, которая позволит установить его в квартире или деревянном доме с системой заземления TB-C.

Если посмотреть на схему, тогда можно понять что в распределительную коробку должно заходить два провода. Первый провод будет фазой. Обычно он имеет красный цвет. Второй провод синего цвета – это ноль. Фаза должна соединяться с красным проводом, который будет идти на общий контакт от двухклавишного выключателя. С двухклавишного выключателя будут выходить два провода. Одноклавишный выключатель имеет подобную схему подключения.

Вот вам также фото двух выключателей. На них вы сможете увидеть, как правильно выполнять подключение проводов.

Для всех соединений в распределительной коробке вы можете использовать клеммы. Это удобные устройства, которые помогут выполнить надежные соединения.

Если подсчитать количество проводов, которые будут подходить в распределительную коробку, тогда можно понять, что их будет 8:

Два провода будут идти с квартирного электрощита.
Три провода будут идти на двухклавишный выключатель.
Три провода необходимы для ламп

Иногда проводов может быть и больше. Вот схема, на которой вы можете это увидеть.

Для подключения трехклавишного выключателя также потребуется распределительная коробка. Например, один светильник будет находиться в коридоре, а второй на кухне. В этом случае вы получите больше чем 8 проводов в распределительной коробке. Как видите, подключение двухклавишного выключателя со схемой заземления TB-C выполнить достаточно просто.

Замена двухклавишного выключателя двумя одноклавишными

При необходимости один двойной выключатель можно спокойно заменить двумя одиночными. Единственное, что для этого понадобится – это короткая перемычка между принимающими клеммами.

Как подключить два выключателя на две лампочки, схема показана на рисунке. На ней видно как просто, без особых хитростей двухклавишный выключатель заменяется двумя одноклавишными.

Такая схема может быть оправдана не только отсутствием двухклавишного выключателя в хозяйстве. Иногда освещение, скажем, стоянки для машины на даче неплохо сделать управляемым из разных точек: от выходной двери домика и от устройства, смонтированного на столбе ворот.

И тут мы плавно переходим к следующей теме. Точно так же, как подключить два выключателя на две лампочки, но гораздо практичнее, можно воспользоваться проходными выключателями.

Наиболее частые ошибки в подключении люстры

Ошибки при монтаже и подключении встречаются не только у начинающих электриков, даже у опытных специалистов нередко случается так, что люстра светит совсем не так, как должна. Ошибки эти типичны и банальны.

Если количество проводов в люстре и на потолке не совпадают

Может оказаться так, что в приобретенной вами люстре имеется три провода, но проводов на потолке, где крепится люстра, всего два, и выключатель, соответственно, одинарный. Либо наоборот. Алгоритм подключения трехрожковой люстры к одинарному выключателю выглядит так:

Нулевой провод люстры подключить к нулевому проводу на потолке.
В клеммной колодке люстры установить перемычку между фазными проводами либо зажать их в одной клемме и подключить к фазному проводу на потолке.

При такой схеме подключении регулировать уровень освещенности уже не получится.

В противоположной ситуации, когда в домашней электропроводке имеется три провода (два фазных и один нулевой) и двойной выключатель, а в люстре всего два провода, подключение выполняется в следующей последовательности:

При помощи индикатора напряжения необходимо определить нулевой провод, подключить его к любому из проводов на люстре.
Два других провода (фазных) зажать в одной клемме, либо поставить перемычку.

Неправильное подключение двойного выключателя

Это наиболее распространенная ошибка, заключающаяся в том, что входящий фазный провод подключают к одному из выходных контактов выключателя. При такой схеме подключения люстра не может нормально функционировать, так как одна секция ламп включается только при условии, что на другую секцию подано напряжение.

То есть, если входящая фаза подключена к левому контакту выключателя, при нажатии левой клавиши фаза заходит в распределительную коробку через нижний входной контакт и включает одну секцию ламп. При последующем нажатии правой клавиши включается и другая секция. Но при размыкании левой клавиши отключаются все секции.

При отжатой левой клавише невозможно включить правую клавишу.

Причина зависимости правой клавиши от левой в том, что изначально фаза зашла через входной контакт выключателя левой клавиши, и левая клавиша при выключении разрывает фазу сразу на обеих секциях.

Для устранения этой ошибки следует поменять местами подключения входящей в выключатель и выходящей фазы.

Вместо фазного провода через выключатель проходит нулевой провод

Согласно правил устройства электроустановок предусмотрен порядок подключения выключателя, который замыкает и размыкает цепь посредством разрыва именно фазы. Как это выглядит на схеме? Нулевой провод, минуя выключатель, проложен из распределительной коробки напрямую к нулевому проводу потолочного светильника. Фазный провод из распределительной коробки проходит через клавишу выключателя, которая разрывает цепь.

Однако на практике иногда встречается неправильное подключение: через выключатель проходит не фазный, а нулевой провод. То есть при отключении клавиши выключателя электропроводка остается под напряжением, несмотря на то, что освещение не горит. Чревато это тем, что возможно поражение электрическим током при замене лампы, при случайном касании оголенных частей плафона люстры либо при нарушении изоляции провода.

Поэтому по возможности желательно устранить подобную ошибку в подключении.

Обнаружить данное нарушение схемы подключения можно при помощи индикатора напряжения, который при положении выключателя в состоянии «отключено» показывает наличие фазы на потолочных проводах.

Неправильная схема подключения нулевого провода люстры

Эта ошибка является причиной того, что в люстре нормально включается только часть лампочек, остальные либо светят слабо, либо вовсе не включаются. Как уже ранее рассмотрено, при наличии трех проводов фазные провода присоединяются каждый к отдельной секции лампочек, нулевой же провод является общим для всех лампочек, которые параллельно все присоединены к нему.

Если перепутать провода, и соединенные между собой лампочки, допустим, первой секции подключить к нулю вместо фазы, а к фазе подключить все лампочки обеих секций (вместо нуля), то при нажатии первой клавиши в первой секции лампочки будут включаться, так как туда одновременно заходят и ноль и фаза.

При нажатии второй клавиши во второй секции лампочки не будут светить, так как оба входящих провода будут фазные, а для того, чтобы лампочка светила, к ней нужно подавать фазу с нулем одновременно.

Схема подключения двухклавишного выключателя и ее особенности

Схемы подключения выключателя света с двумя клавишами – это немного сложнее, но все так же доступно для понимания даже для человека, далекого от физики. Итак, перед вами две клавиши. Левая и правая. Левая может включать и выключать лампочки, а правая может то же самое с другой группой лампочек. А если они работают вместе, то включаются и выключаются все лампочки в люстре.

Стандартные модели таких переключателей могут обслуживать осветительные приборы мощностью до 1000 Ватт. Но учтите, что в простом выключателе нет устройства защиты от короткого замыкания. Не стоит подключать к нему более мощные приборы освещения

Двойные выключатели бывают нескольких видов:

Вид	Описание
Внутреннего монтажа	Для его установки придется штробить стены. Проводка укладывается в каналы и затирается штукатуркой, а сам выключатель должен быть утоплен в стену. Такие приборы выглядят аккуратно и не портят внешний вид интерьера.
Наружного монтажа	Установить такой прибор проще простого. Он монтируется прямо на поверхность стенки, а подводящие провода прячутся в кабель-каналы. Не очень эстетично, зато легко.
Защищенные от влаги	Переключатели, защищенные от повышенной влажности, очень пригодятся на кухне и в помещениях, где часто наблюдаются перепады температур и, как следствие, образование конденсата.
Модульные	В это понятие входят приборы со встроенной розеткой, они удобны для подключения торшера или бра, и устройства со световой индикацией. В выключенном состоянии переключатель подсвечивается светодиодом, и не нужно его долго искать в темной комнате.

А теперь непосредственно о схеме. Современная проводка вся выполнена с заземлением, так что при работе вы столкнетесь не с двумя, а с тремя проводами. Один из них – фаза, второй – ноль, третий – заземление. Отличие одноклавишного устройства от двухклавишного всего лишь в переходниках, позволяющих подавать ток то на одно, то на второе соединение или одновременно на оба. Как и с одноклавишным вариантом следует помнить, что динамический элемент разрывает только фазу.

Схема 2х кнопочного выключателя с заземлением

Схема 2х кнопочного выключателя без заземления

Схема: как подключить люстру на двойной выключатель

Если перед вами стоит проблема, как подключить люстру к двухклавишному выключателю, не теряйтесь. Посчитайте количество проводов, сходящихся к месту расположения переключателя :

2 – от щитка (ноль и фаза);
3 – на переключатель (одна фаза на подходе и 2 – на выходе) ;
3 – на люстру (один на ноль и две фазы).

Итого должно получиться восемь.

Схема подключения люстры к двойному выключателю:

Эта схема для ситуации, когда у вас одна люстра с двумя группами осветительных приборов. А вот если две люстры в разных местах, например туалет и ванная комната, то из выключателя будут отходить 4 провода – на каждый светильник по нулю и фазе.

Подключение двухклавишного выключателя с розеткой, основные моменты

Как мы уже говорили, переключатели бывают модульными, объединенными с розеткой. Удобно установить такой у дивана и использовать для управления торшером и одновременного подключения ноутбука или зарядки для телефона.

Вот образец схемы подключения двухклавишного выключателя и розетки:

Вы видите, что от распределительной коробки отходит пять проводов. Ноль и заземлитель в этом случае подсоединяют к розетке. Фаза заходит сначала в розетку, а потом от нее идет перемычка в выключатель. Фаза проходит через коммутатор выключателя и распределяется на группы светильников. Ноль тоже направляют к группе светильников, но не от выключателя и розетки, а непосредственно от коробки. Скрутки в коробке защищают изолентой или используют все те же клеммы.

Соединение проводов в монтажной коробке

К монтажной коробке от распределительного щитка для группы освещения всегда прокладывается двухжильный провод (заземлением светильников в квартире справедливо пренебрегают). Чаще всего фазный провод – в изоляции красного цвета, а нулевой – синего.

От монтажной коробки к каждой группе источников света подводится также двухжильные провода. При этом нулевой провод каждой группы соединяется с нулем, приходящим в коробку от щитовой. Допускается последовательное соединение на клемме ближнего к коробке потребителя.

Фазный провод от щитовой соединяется с проводом трехжильного кабеля, идущего от коробки к выключателю (к клемме «L»). Два других провода этого же кабеля (присоединенные к клеммам выключателя, обозначенным стрелками) скручивают по отдельности с вторыми проводами каждого кабеля, с помощью которого запитаны светильники.

Скрутки должны быть длиной не менее 40 мм. Повив жил должен быть тугим (для этого используют пассатижи). Обязательно выполняют пайку контактов, после чего изолируют их лентой ПВХ. Можно использовать скотч-локи.

Как видно, схема подключения двухклавишного выключателя довольно проста. Выполнить такую работу может каждый, кто будет точно соблюдать вышеуказанную инструкцию.

Заключение.

Все рассмотренные нами варианты подключения являются самыми распространёнными, нужно обязательно запомнить следующее:

первым делом определите фазу «L«;
устройство ставится только на фазный провод;
учитывайте рекомендации производителя;
обязательно проверяйте крепость удержания концов провода винтами на клеммах;
при работах соблюдайте технику безопасности.

Как видите, особых трудностей в этой электромонтажной работе нет, нужно только уделить внимание рабочему узлу и установить выключатель на нужный провод. Хочется также обратить внимание, что если вы не уверены в своих силах, то лучше обратитесь к опытному специалисту, который выполнит такую работу быстро и качественно

Надеемся, что рекомендации от ЭлектроМануал.ру помогут наполнить светом ваш дом

Хочется также обратить внимание, что если вы не уверены в своих силах, то лучше обратитесь к опытному специалисту, который выполнит такую работу быстро и качественно. Надеемся, что рекомендации от ЭлектроМануал.ру помогут наполнить светом ваш дом

1. Распределительная коробка — место соединения проводов и разводка их в разные направления.
2. Скрутка — соединение проводов с целью защиты от возникновения лишнего сопротивления, которое будет приводить к постоянному нагреванию контактов.

Схема подключения двухклавишного выключателя на 2 лампочки, к люстре и с розеткой
