Дымоход для бани из сэндвич-трубы

Преимущества сэндвич дымохода для бани

Стандартный сэндвич представляет из себя полую многослойную конструкцию метровой длины, состоящую из следующих элементов:

• Внутренняя труба. Производится из нержавеющей стали различной толщины. Более толстая труба весит больше, но и прослужит дольше.
• Внешняя труба. Может быть медной, латунной, либо выполненной из той же «нержавейки». Использование оцинкованной стали не допускается, поскольку такой материал обладает значительным уровнем температурного расширения.
• Слой теплоизоляции. Чаще всего применяется базальтовое волокно или минеральная вата. Толщина слоя может варьироваться от 25 до 60 мм.

Один из концов трубы делается зауженным, что позволяет легко монтировать дымоход необходимой длины без использования специального оборудования.

Дымоход, собранный из сэндвич труб, выгодно отличается от традиционных вариантов. Можно отметить несколько явных преимуществ:

• Отсутствие конденсата (в зависимости от схемы сборки).
• Хорошие противопожарные качества.
• Малый вес конструкции.
• Удобство транспортировки.
• Минимальное образование сажи.
• Простота ухода за дымоходом.
• Привлекательный внешний вид, сохраняющийся на протяжении многих лет.

https://youtube.com/watch?v=2D15khxlphk

Преимущества сэндвич дымохода для бани

Стандартный сэндвич представляет из себя полую многослойную конструкцию метровой длины, состоящую из следующих элементов:

• Внутренняя труба. Производится из нержавеющей стали различной толщины. Более толстая труба весит больше, но и прослужит дольше.
• Внешняя труба. Может быть медной, латунной, либо выполненной из той же «нержавейки». Использование оцинкованной стали не допускается, поскольку такой материал обладает значительным уровнем температурного расширения.
• Слой теплоизоляции. Чаще всего применяется базальтовое волокно или минеральная вата. Толщина слоя может варьироваться от 25 до 60 мм.

Один из концов трубы делается зауженным, что позволяет легко монтировать дымоход необходимой длины без использования специального оборудования.

Дымоход, собранный из сэндвич труб, выгодно отличается от традиционных вариантов. Можно отметить несколько явных преимуществ:

• Отсутствие конденсата (в зависимости от схемы сборки).
• Хорошие противопожарные качества.
• Малый вес конструкции.
• Удобство транспортировки.
• Минимальное образование сажи.
• Простота ухода за дымоходом.
• Привлекательный внешний вид, сохраняющийся на протяжении многих лет.

Уход за системой

Операции по уходу потребуют следить за уровнем тяги в дымоходе и вовремя прочищать его от сажи или мусора. Разберем несколько ситуаций и мер по их устранению:

1. Новый дымоход, но тяга недостаточная. Такой ситуации есть 2 объяснения. Первое – простое. При строительстве печи и монтаже дымохода в каналах остался строительный мусор. Очистив каналы, легко получаем нормальную тягу. Если пламя в печи остается окрашенным в бурый цвет – значит, допущены ошибки при строительстве печи или монтаже дымохода. Такая неисправность потребует находить причину, но для этого лучше привлечь специалистов.
2. Печь введена в эксплуатацию и после нескольких месяцев работы тяга стала недостаточной. Это значит, что пришло время прочистить каналы дымохода от сажи. Для этого можно пропустить в трубу трос и привязав к концу ершик, протащить его по трубам. Народные рецепты проще. Советуют слепить большой снежок и опустить его в дымоход. Снег будет постепенно таять, опускаться, снимая нагар со стенок.

Поэтому основные работы по уходу за дымоходом – это профилактика засорения каналов и периодическая проверка герметичности мест соединения труб.

Как выбрать трубу

Приобретая подобные изделия, внимание уделите, прежде всего, следующим моментам:

• прочность стали. Именно её качество определяет надёжность конструкции и длительность срока эксплуатации конечного продукта;
• материал наполнения трубы и плотность прилегания его к поверхности;
• прочность места стыка. Два элемента трубы соединяются сваркой. Поэтому соединение должно быть надёжным, прочным, без дефектов;

Ключевой момент звучит так: при выборе отдавать предпочтение следует трубам сэндвич для бани диаметром 15-20 сантиметров.

Необходимо отметить, что лучший вариант для покупки – изделие, произведённое методом лазерной сварки, поскольку ему присуще высокое качество. Ну и, конечно же, изучите внутреннюю сторону сэндвич трубы. Преимущества нержавеющей и оцинкованной поверхности коротко рассматривались выше. К сказанному следует добавить, что изделие с оцинковкой рекомендуется использовать для газовых котлов, поскольку та неплохо переносит контакт с выделяемыми при работе подобных агрегатов продуктами сгорания. Если же вы остановили свой выбор на сэндвич-трубах для бани из нержавейки, узнать примерные расценки на данную продукцию можно из ниже приведённой таблицы.

Таблица 1

Область применения дымохода	Длина, метры	Диаметр внутренний/внешний, миллиметры	Стоимость (рубли)
Печи	1	115×200	2300
Котлы, камины, печи (нержавейка матовая, эмалированная)	1	115×200	2300
Печи	1	115×200	1400
Печи	0,5	115×200	975

Организация узла через стены дома или бани

Сегодня установка сэндвич дымохода практикуется двумя основными способами: внутри дома или по улице. И действительно, все чаще можно заметить, что дымоходы монтируют прямо через стену на улицу, причем с первого этажа – и оттуда уже направляют вертикально вверх. И в этом есть свой смысл: так дымоход остывает намного быстрее, и не проходит через пожаронебезопасные перекрытия и крышу. С другой стороны, дымоход, который поднимается через мансарду, обычно служит дополнительным отопительным элементом. Но и риск пожара здесь, конечно же, уже будет выше.

Вы будете удивлены, но на самом деле наружный кожух сэндвича из нержавеющей стали совсем недалек от температуры одноконтурного дымохода. Ведь на самом деле изначально такой дымоход проектировался с целью улучшить тягу, и поэтому газы, которые выходят из печи, обычно имеют температуру 800 градусов Цельсия, а внешний кожух при этом способен разогреться до 300 градусов! А это уже далеко не пожаробезопасная поверхность.

Современный сэндвич-дымоход выводят как через крышу, так и прямо через стены жилого дома:

Более подробно узел вы можете рассмотреть на этой иллюстрации:

Итак, организовать правильный угол прохода сэндвич-дымохода через стены вам поможет такая пошаговая инструкция:

• Шаг 1.  Перед началом работы обязательно рассчитайте длину горизонтальной сэндвич-трубы, которую нужно будет пропустить через стену. И учитывайте еще при этом тройник, который вы будете устанавливать. Рассчитайте скат крыши, чтобы дымоход потом не оказался слишком близко к карнизу.
• Шаг 2. Короб, который вы вставляете в стену, наполните негорючим базальтовым материалом.
• Шаг 3. Закройте проходной узел крышкой так, чтобы осталась видна прокладка из базальтового картона.
• Шаг 4. Края такой крышки узла закройте наличником из комплектующих внешней отделки дома, например, сайдингом.
• Шаг 5. Обработайте края короба бесцветный кровельным герметиком.
• Шаг 6. На выходе из дымохода из стены установите ревизию.
• Шаг 7. Закрепите дымоход при помощи специальных стеновых кронштейнов, по одному на каждый 1,5-2 метра.
• Шаг 8. Итак, после того, когда вы установили трубу, проверьте его вертикальность при помощи уровня.
• Шаг 9. Обязательно проследите за тем, чтобы шов оказался развернут к дому.

Ведь самое главное правило звучит так: узел прохода дымохода через стену дома или бани должен быть максимально защищен от возгорания. Вот хороший пример такого узла:

Чтобы горизонтальный элемент сэндвич-дымохода был установлен надежно, его нужно правильно подпереть металлическим уголком:

Также помогут закрепить такой дымоход к стене в строго вертикальном положении специальные конструкции:

Поверьте, на этом этапе работа еще не заканчивается, особенно, если у вашего дымохода будет сложная конструкция (чего мы вам крайне не рекомендуем):

Подготовительные работы перед монтажом трубы в бане

Перед тем как установить сэндвич трубу в бане, а точнее еще на стадии строительства фундамента печи и кровли, проверьте расположение оси дымохода. Труба не должна пересекать стропила и балки перекрытия чердака и крыши и проходить на расстоянии менее 25 см от стены. Можно выполнить предварительный монтаж печи и дымовой трубы в минимальном объеме. Работу выполняют, когда готов хотя бы черновой пол и закреплены деревянные элементы крыши.

Установите печь на черновой пол. Выставьте устройство в штатное положение в вертикальной плоскости, учитывая высоту «пирога» пола и толщину напольного покрытия. Опустите сверху отвес в центр выходного фланца печи и посмотрите результаты. Если несущие элементы крыши не пересекаются с отвесом, отрежьте лишние элементы для возможности установки трубы. Отложите основные работы до окончания строительных работ на полу.

Конструкция дымохода

По типу расположения конструкции можно выделить дымоход уличный (внешний) и внутренний. Канал уличного дымохода через стену выходит наружу. Его преимущества: простой монтаж и высокая степень пожаробезопасности. В то же время он расходует больше топлива и требует утепления.

Канал внутренней конструкции выходит наружу через кровлю и, как правило, имеет строго вертикальную конфигурацию без горизонтальных участков. У него хорошая тяга, он потребляет меньше топлива и быстрее нагревает парилку и баню в целом. Из недостатков отмечу более трудоемкий ремонт и монтаж, меньшая степень пожаробезопасности в отличие от внешнего канала.

Как выбрать сэндвич-дымоход для дома

камина хай-тек

Материалы, используемые для сэндвич-дымоходов

1. таким образом, что необходимо знать о марках нержавеющей стали, используемой для выполнения сэндвичей.
2. материал марки АISI 430 является наиболее дешевым. Нержавейка отлично подходит для внешних кожухов сэндвич-труб, исходя из того, что осадки, ветер и т.п. внешние воздействия не в состоянии причинить ей вреда. Но для внутренних каналов этой характеристики мало, поэтому они выполняются из других материалов. Помимо всего прочего, имеются некоторые проблемы, связанные с выполнением полноценных сварных швов.
3. материал АISI 439 отличается от нержавейки 430 использованием при изготовлении титановых добавок, что увеличивает ее стойкость к образованию коррозии и механическую крепость. Обычно устройства подобного типа используются для газовых и твёрдотопливных очагов и отопительных котлов незначительный мощности.
4. нержавеющая сталь АISI 316 содержит легирующие добавки, такие как молибден и никель. Подобная методика обеспечивает хорошую антикоррозийную защищенность даже при воздействии сильноагрессивных кислотных сред и неплохую термостойкость. Прекрасно подходят для отопительных котлов, функционирующих на природном газе.
5. нержавейка АISI 304 по своим характеристикам похожа с материалом 316, но в своей структуре обладает меньшим количеством легирующих ингредиентов. Поэтому на конструкции из такого материала невысокая цена, но, к сожалению, и качество намного ниже, чем у всех остальных.
6. чаще всего для строительства дымоходов-сэндвич применяются нержавеющие стали марки АISI 316i и АISI 321. Подобный вариант имеет прекрасную устойчивость к коррозии, высокую пластичность и термостойкость до восьмисот пятидесяти градусов по Цельсию.
7. самым подходящим сплавом, используемым для выполнения дымоходов, считается сталь АISI 310S. Она в состоянии выдержать нагрев до 1000 градусов, исходя из чего используется в дымоходах твердотопливных пиролизных котлов высокой мощности.

ДИАМЕТР ДЫМОВОЙ ТРУБЫТИП И ТОЛЩИНА ТЕРМОИЗОЛЯЦИОННОГО СЛОЯ

Необходимые детали для монтажа сэндвич-дымохода

основные деталиотопительной печи

• – Итак, высота дымохода от уровня кровли до оголовка должна быть не менее пяти метров.
• – Рекомендуемая длина горизонтального отрезка не должна быть больше одного метра. Помимо всего прочего, неодолимо соблюдать уклон в три градуса, что впоследствии позволит организовать сток конденсата в сторону от печи или камина.
• – Сколько должно быть расстояние от сэндвич-трубы до стены дома? Можно отрегулировать этот параметр с помощью специальных регулируемых кронштейнов. Таким образом, расстояние должно составлять не менее двух с половиной сантиметров.
•  – Между соседними кронштейнами на вертикальных отрезках труб расстояние должно составлять два метра, а на горизонтальных и наклонных участках – не больше одного метра.
•  – Отдельно нужно остановиться на высоте дымохода над крышей здания. Так если труба камина со стальной топкой удалена от конька кровли на расстояние до полутора метров, то над коньком она должна возвышаться примерно на пятьдесят сантиметров.

Кирпичные дымоходы

Поперечное сечение трубы для семейной бани должно составлять 0,5-1 кирпич. Согласно стандартам, труба всегда должна выступать не менее чем на 0,5 м над поверхностью крыши.

Если по горизонтали труба расположена не далее, чем в 1,5 м от конька, ее выводят на0,5м выше конька крыши. Если расстояние по горизонтали между трубой и коньком составляет 1,5и более метров, трубу выводят до уровня конька. В месте, где труба проходит через кровлю, делают выдру, чтобы прикрыть щель между трубой и кровлей. Выдра, как и распушка, это расширение дымовой трубы. Она представляет собой паз в вертикальной поверхности трубы, который служит для заделки краев гидроизоляционных материалов. Выдра предохраняет трубу от протекания.

На чердаке и над кровлей трубу кладут на цементном растворе. Часть трубы, расположенную в пределах чердака, лучше дополнительно затереть раствором и побелить. Это позволит обнаружить неплотности в трубе по следам копоти. Через эти неплотности в дымоход просачивается воздух. Он охлаждает дымовые газы, что приводит к выпадению конденсата, т. е. влаги.

Расчёт размеров

Оптимальные размеры дымохода, высчитанные с учётом объёма кислорода, необходимого для поддержки процесса горения дров, представлены в таблице:

Параметр	Значение
Температура продуктов сгорания на выходе из трубы	+1200C
Максимальная скорость перемещения газообразных веществ	От 2 м/с
Высота дымовой трубы	5 м
Вес топлива, сгораемого при одной закладке печи	10 кг/час

Диаметр дымохода определяют по формуле:

В определении диаметра не должно быть ошибок

Vr — это объём воздуха.

Высоту дымовой трубы узнают, основываясь на геометрии сечения и пользуясь специальным графиком.

Высота зависит от площади дымовой трубы

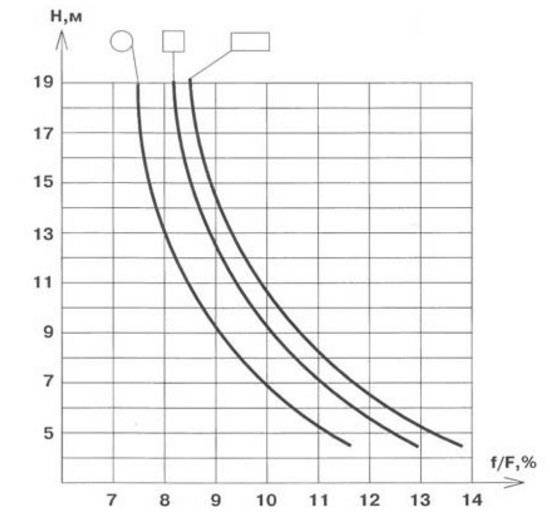

Высоту дымохода можно узнать, поделив площадь топки (F) на площадь дымохода (f) и определив их соотношение в процентах. Допустим, если отношение сечения дымохода к сечению топки составляет 10%, то минимальная высота круглой трубы будет равна 7 метрам. У дымохода квадратной формы эта величина должна быть другой — 8 метров.

Толщина — не менее важный показатель. Её стандартное значение — не менее 1 мм. Речь идёт о самом популярном варианте, то есть дымоходе из металла.

Преимущества сэндвич дымохода для бани

Стандартный сэндвич представляет из себя полую многослойную конструкцию метровой длины, состоящую из следующих элементов:

• Внутренняя труба. Производится из нержавеющей стали различной толщины. Более толстая труба весит больше, но и прослужит дольше.
• Внешняя труба. Может быть медной, латунной, либо выполненной из той же «нержавейки». Использование оцинкованной стали не допускается, поскольку такой материал обладает значительным уровнем температурного расширения.
• Слой теплоизоляции. Чаще всего применяется базальтовое волокно или минеральная вата. Толщина слоя может варьироваться от 25 до 60 мм.

Один из концов трубы делается зауженным, что позволяет легко монтировать дымоход необходимой длины без использования специального оборудования.

Дымоход, собранный из сэндвич труб, выгодно отличается от традиционных вариантов. Можно отметить несколько явных преимуществ:

• Отсутствие конденсата (в зависимости от схемы сборки).
• Хорошие противопожарные качества.
• Малый вес конструкции.
• Удобство транспортировки.
• Минимальное образование сажи.
• Простота ухода за дымоходом.
• Привлекательный внешний вид, сохраняющийся на протяжении многих лет.

Монтаж дымохода из сэндвич труб

Необходимые инструменты и материалы

Рассмотрим, как установить сэндвич трубу в бане своими силами и что для этого потребуется. Список необходимых материалов и инструментов выглядит так:

• в первую очередь сами трубы в ранее определенном количестве;
• элементы для обустройства перехода через потолок и крышу: проходной узел и кровельный фартук. Эти элементы можно приобрести или изготовить самостоятельно;

Элементы для перехода через крышу

теплоизолятор, в качестве которого может быть применена базальтовая вата или керамзит;

Наиболее популярный утеплитель – базальтовая вата

тройники, переходники. При обустройстве изгибов трубопровода;

Следует помнить, что для обеспечения тяги длина горизонтального участка дымоходного канала не должна быть более 1 м.

• хомуты для стяжки стыков труб и крепления трубопровода к стене. Крепежные элементы рекомендуется располагать через 1,5 м или в местах разветвления труб. Для повышения устойчивости стыков применяются жаропрочные герметики;
• окончанием дымохода является оголовок, предотвращающий попадание осадков;

Набор сэндвич элементов для сборки дымохода

инструменты: лобзик, дрель, шуруповерт, стамеска, отвертка, строительный уровень, рулетка.

Этапы установки дымохода

Установка сэндвич трубы в бане начинается с подготовки и обустройства проходных отверстий. Для этого в потолке и крыше выпиливаются отверстия размером на 20-30 см больше, чем внешний диаметр трубы. При необходимости выставляются дополнительные балки, поддерживающие потолок или крышу.

В потолок и внутреннюю часть крыши устанавливаются проходные узлы. Свободное пространство заполняется теплоизолятором. Такие параметры утверждены правилами пожарной безопасности дымоходов.

Правильно подготовленные переходы

Далее производится сборка дымохода. При этом следует руководствоваться правилами:

1. начинается сборка с выхода из печи. Для более быстрого прогрева парного помещения рекомендуется первой устанавливать обычную трубу, а сэндвич трубы начинать подсоединять за 25-30 см до потолка;

Рекомендованное расположение труб

1. в проходах между потолком и крышей не должно быть стыков труб. Если этим правилом пренебречь, то в случае деформации или повреждения стыка найти его будет достаточно сложно;
2. собирать сэндвич трубы рекомендуется «по дыму». Сборка «по конденсату» приемлема только для дымоходов с небольшими температурами;

Способы сборки сэндвич труб

1. места стыков труб обрабатываются герметиком и фиксируются хомутами;

Обустройство стыков труб

1. наружу труба выводится в ранее рассчитанном размере. Отклонение от чертежа даже на несколько сантиметров может привести к ухудшению тяги;

Вывод трубы

1. на крыше в обязательном порядке устанавливается фартук, препятствующий попаданию осадков внутрь бани.

Сэндвич трубы, благодаря своему небольшому весу и конструкции, значительно облегчают монтаж дымохода. Поэтому, руководствуясь простыми правилами, все работы можно провести самостоятельно. Также рекомендуем ознакомиться с предложенным видео.

Особенности монтажа

Сэндвич дымоход обладает низкой пожароопасностью (внешняя поверхность трубы редко разогревается до температур свыше 40°С), однако, располагать систему дымоотведения лучше на безопасном расстоянии от любых деревянных конструкций.

Высота сэндвич-дымохода над поверхностью кровли непосредственно зависит от места выхода трубы относительно конька строения:

• Удаление на 1,5-3 метра. Верхний край дымохода монтируется вровень с коньком.
• Удаление менее 1,5 метров. Дымоотвод должен возвышаться над коньком приблизительно на 0,5 метра.
• Удаление свыше 3 метров. Высота подбирается таким образом, чтобы угол между коньком крыши и верхней точкой дымохода составлял 10°.

На кровле из горючих материалов нормы пожарной безопасности требуют установку дополнительного узла – искрогасителя. Этот элемент представляет собой мелкую металлическую сетку, которая легко пропускает дым, но задерживает значительную часть искр. Искрогаситель монтируется на оголовок дымохода.

Профессионалы рекомендуют в помещении парилки не устанавливать сэндвич, отдав предпочтение обычной одностенной стальной трубе. Такая труба будет нагреваться гораздо сильнее, нежели сэндвич, выступая дополнительным источником обогрева и позволяя получать необходимую температуру в парной гораздо быстрее.

Порядок сборки

До начала сборки дымохода необходимо составить подробный проект, в соответствии с которым закупить и доставить все необходимые элементы и инструменты: переходники, отводы, трубы, герметик и т.п. С труб заранее удаляется защитное покрытие, наклейки и этикетки.

Далее, производится разметка вертикали. Ось сэндвич-дымохода прокладывается от выходного отверстия печи до предполагаемого места прохода сквозь кровлю и потолок

Важно, чтобы стропила и балки перекрытий не оказались на пути прохождения трубы. Оптимальный вариант, когда перекрытия устанавливаются уже после завершения монтажа дымохода

Сборка начинается снизу, от раструба банной печи. Место стыка со следующей трубой не должно располагаться в плоскости потолочного перекрытия. Сообразно выбранной схемы, следующая труба устанавливается над первой и легкими ударами киянки плотно на нее насаживается.

Если проект предусматривает монтаж ревизии (дополнительный элемент конструкции, позволяющий проводить осмотр внутренней части трубопровода и его очистку от сажи), ее устанавливают до чердака. На чердаке, помимо труб дымохода, не допускается установка никаких элементов.

Для герметизации стыков должен применяться специальный герметик, рассчитанный на эксплуатацию при температурах свыше 1000°С. Порядок нанесения для разных элементов сэндвич-дымохода таков:

• Внутренние трубы сэндвича. Состав наносится на внешнюю часть верхнего модуля.
• Наружные трубы. Герметиком покрывается внутренняя поверхность соединяемых элементов.
• Переход с простой одностенной трубы на сэндвич. Обрабатывается участок стыка по окружности.

После нанесения герметика стыки дополнительно скрепляются посредством обжимных хомутов соответствующего диаметра.

Альтернативный вариант прохождения дымохода – монтаж вдоль внешней стены бани. Такой способ монтажа считается более пожаробезопасным и легким в исполнении, поскольку проход придется делать только в одном месте – сквозь стену на уровне топки. Кроме того, такой дымоход будет проще очищать от сажи, поскольку ревизия устанавливается на внешнем участке.

Сэндвич конструкции сравнительно легкие, поэтому строить специальный фундамент для наружного дымохода нет необходимости. Достаточно установить опорную металлическую консоль и через каждый метр длины производить крепление к стене. Минимальное расстояние до стены при этом составляет 15 см.

Купить или сделать самому

Купить дымоход для бани проще, чем правильно сделать его самому. Но проще не значит лучше, тем более если есть необходимый навык, свободное время и желание сэкономить. При грамотном подходе сделать хорошую конструкцию не составит большого труда. Можно воспользоваться компромиссным вариантом: какие-то элементы изготовить самостоятельно, а отдельные сложные узлы купить.

Примерная цена

Сколько стоит труба для бани, зависит от количества предложений в конкретном регионе страны, какие размеры имеет сама баня и т.д.

Собрал среднерыночные цены, чтобы можно было сделать предварительные расчеты.

Основные сведения и ключевые требования

Сендвич трубам присущи свои особенности. Для полноты информации далее приводится сравнение изделий из нержавеющей стали и из стали оцинкованной. Они пришли на смену широко использовавшемуся до недавних времён кирпичному дымоходу. Какой материал лучше? Большинство домашних мастеров отдают предпочтение сэндвич-трубе из нержавейки. И на то есть веские причины.

1. Высочайшая стойкость к коррозии. С этой точки зрения конкурентов у продукции данного вида просто нет.
2. Легко переносят воздействие высоких температур. Даже регулярный прогрев парилки до максимально возможной температуры на материале негативно не отразится.
3. Продолжительный срок службы. Это – следствие указанных выше качеств.
4. Привлекательный внешний вид. Такая характеристика для многих людей имеет первостепенное значение.

Если же говорить об оцинкованном покрытии, то похвастать такими свойствами оно не может. Однако стоят сэндвич-трубы из оцинковки значительно меньше. При выборе этот фактор нередко является решающим.

Планируя установку сэндвич-трубы в бане для отвода дыма, вы должны знать предъявляемые к ней требования. Коротко звучат они так:

• площадь сечения должна превышать значение данного показателя отводящего патрубка, либо быть равной ему, но не меньше;
• в готовой конструкции не должны присутствовать уступы, и располагать её необходимо вертикально. Допускается отклонение максимум на 30˚. Что же касается горизонтального смещения, то оно не должно превышать 1 метр;
• если кровля изготовлена из горючих материалов (например, черепица из дерева или битум), на окончании дымовой трубы необходимо устанавливать оборудованный сеткой трубный дефлектор. Размер ячеек сетки – до 5×5 миллиметров;
• места прохода труб сэндвич для бани через перекрытия следует обработать термоизоляционными материалами;
• когда предполагается создание горизонтальной шахты, её длина не должна превышать 1 метр;
• стыковать элементы в плоскости перекрытий и кровли не допускается. Причина данного требования заключается в том, что иногда требуется проводить проверку этих мест. Поэтому необходимо обеспечить их визуальную доступность.
• соприкосновение дымохода с другими коммуникациями (газопровод, электропроводка, вентиляция и т.д.) категорически запрещается;
• также запрещено использование сэндвич трубы в роли первого элемента при организации подключения к патрубку.

Труба должна располагаться вертикально, только в этом случае будет обеспечена тяга

Основные требования к дымоходу в бане

1. Площадь сечения дымоотводящей трубы должна быть не меньше площади сечения отводящего патрубка в печи для бани.
2. Оптимальная длина дымохода – 5 метров, начиная от колосника дровяной печи и кончая оголовком.
3. Сборная труба должна быть вертикальной и без уступов. Допускается отклонение от вертикали на угол не более 30˚ при горизонтальном смещении не более одного метра.
4.  Рекомендуемая высота возвышения над уровнем конька крыши должна соответствовать следующим параметрам:

   Примечание: если высота дымохода от уровня кровли до оголовка (дефлектора) больше 1.2-1.5 метра, то следует установить растяжки со специальными обжимными хомутами.

5. Для кровли из сгораемых материалов (битума, деревянной черепицы и т.п.) в окончании дымовой трубы должен быть установлен дефлектор с нержавеющей сеткой-искрогасителем с ячейками не больше 5×5 мм.
6. Места прохода дымохода сэндвича через межэтажные или чердачные перекрытия, а так же через кровлю должны быть выполнены с соблюдением следующих требований:
   • с разделкой прохода термоизоляционными материалами – расстояние от наружной дымовой трубы до деревянного перекрытия или кровли должно быть не менее 130 мм;
   • без разделки прохода термоизоляционными материалами – не менее 500 мм.
7. Горизонтальный дымоотводящий канал от выходного патрубка печи не должен иметь длину более одного метра.
8. Не допускается состыковка дымовых модулей в плоскости перекрытия и кровле. Места сочленений должны быть доступны визуальному контролю. Например, при прохождении трубы через потолок в парилке, нижняя ее часть должна быть в парной, а верхняя – на чердаке или мансардном этаже.
9. На чердаке не допускается монтаж прочисток, горизонтальных отводов и других подобных элементов. Из чердачного перекрытия дымовая труба должна быть направлена непосредственно в кровлю.
10. Недопустимы соприкосновения дымовых труб с другими инженерными коммуникациями: электропроводкой, вентиляцией, водопроводом, канализацией и газовым трубопроводом.
11. Запрещается в качестве первого модуля для соединения с патрубком печи-каменки использовать трубу-сэндвич. Непосредственное соединение дымохода и печи должно производиться одностенной трубой или непосредственно с нагревательным бачком, если он предусмотрен схемой дымохода.
12. Для обеспечения надлежащей пожарной безопасности дымоход должен осматриваться не реже одного раза в год. Выявленные недостатки должны быть незамедлительно исправлены. Показателем неисправности дымохода может служить наличие копоти и сажи на швах и в местах сочленений дымовых модулей.

Как правило, устранение неисправностей сводится к замене поврежденных элементов дымохода или к их дополнительной обработке жаростойким герметиком, например, «Penosil Sealant +1500» или «Пентэласт-1130».

Примечание: вышеуказанные требования приведены на основании норм и правил СНиП 41-01-2003.

Проектирование безопасного сэндвич-дымохода

При разработке проекта учитывают:

• требования пожарной безопасности (определяют положение элементов относительно конструкции дома);
• тип изоляционного материала;
• соответствие тяги нормативным требованиям.

Пожаробезопасность — нормативы

Противопожарные нормативы регламентированы правилами СНиП 41-01-2003 и СП 7.13130.2013, требующими:

• обеспечить зазор от трубы до балки стропила не менее 0,13 м;
• не использовать для топки печей каменный уголь;
• выдерживать зазор между магистралью и сгораемыми стенами 0,5 м;
• обеспечивать вылет среза над кровлей не менее 0,5 м;
• предусматривать смотровые окна для ревизии и чистки.

Чем изолировать металлическую трубу дымохода

Фабричные изделия имеют уложенный в заводских условиях слой изолятора, дополнительные меры по защите не требуются. При стыковке элементов необходимо использовать жаропрочный герметик, не допускающий попадания раскаленных газов в помещение.

Другие материалы для изоляции в видео:

Сила тяги

Конструкция должна обеспечить беспрепятственный отвод газов в атмосферу с поддержанием тяги (в соответствии с требованиями ВДПО п.5.1.1). Нормативы предусматривают длину трубопровода не менее 5 м (в противном случае необходим центробежный насос для откачки продуктов сгорания). Собственник обязан производить ежегодную очистку каналов от нагара, обеспечивая тягу.

Начинать монтаж дымохода необходимо с разработки проекта.

Процесс изготовления

Создание подобной конструкции доступно каждому человеку, обладающему минимальными строительными навыками. Чтобы сделать сэндвич-систему, необходимо иметь:

• металлическую трубу;
• оцинкованные стальные листы;
• каменную вату.

Конструкция устройства представляет собой цилиндрическое изделие, которое закрывается со всех сторон каменной ватой. Сверху сооружение обматывается оцинкованными листами. В большинстве случаев внешняя оболочка дымохода изготавливается сборной и состоит из нескольких частей. Поэтому места соединения элементов конструкции требуют повышенного внимания.

Фиксация оцинкованного железа осуществляется специальными блошками, однако можно воспользоваться и обыкновенными шурупами. Крепление должно быть полным, то есть крепится не только один лист, но и все соседние металлические детали.

При изготовлении сэндвич-дымохода каждый умелец самостоятельно выбирает подходящий материал. При этом обязательно учитывается марка топливного агрегата. К примеру, отечественные водогрейные котлы поддерживают температуру выходящих газов в пределах 120 градусов. Для подобных устройств материалом теплоизоляции может стать минеральная вата.

Совершенно иначе обстоят дела, когда речь идет о самодельных каминах или твердотопливных котлах. Температура нагрева в таких системах может достигать 800 градусов. В этом случае просто не обойтись без каменной ваты. В качестве заменителя можно воспользоваться базальтовым аналогом. Во избежание быстрого прогорания внутренней трубы она должна иметь толстую стенку.

Идеальным материалом для сэндвич-трубы считается нержавейка. Она обладает определенными свойствами, которые позволяют эксплуатировать такую систему много лет. Причем внутренняя поверхность нержавеющей трубы всегда остается гладкой. Выходящие через данное изделие газы не влияют на его стенки, что в свою очередь повышает эффективность самого дымохода.

При стыковке теплоизоляции с длинной стороны возможно появление некоторых проблем. Крепление должно осуществляться внахлест, предварительно сделав подрез, равный половине толщины стенки трубы, с дополнительным перехлестом примерно 10 см, чтобы создать ровную геометрию.

Проведем небольшое сравнение. Высококачественную сэндвич-конструкцию длиной 10 м можно приобрести за 20 000 р. Обыкновенная металлическая труба стоит 6000 р. Цена утеплителя не превышает 2 125 р. За оцинкованные листы придется заплатить 2 500 р. Общая сумма составляет 10 625 р. В этом случае получается 50% экономия. Конечно, возможны и непредвиденные расходы, потому добавим еще 6 000 р. Но все равно это довольно выгодно.

Другими словами, 4 000 р. осталось в кармане, а металлическая труба с толщиной стенки 3,6 мм всегда лучше нержавеющей конструкции 0,5 мм. Из приведенного расчета видно, что прежде чем начать строить дымовой канал, стоит продумать, из чего его лучше изготовить.
