Разводка водопровода в квартире и доме

Монтаж по коллекторной схеме

Принцип организации коллекторных систем

Коллекторная разводка водопровода в квартире своими руками выполняется по следующему принципу – центральная ветка не имеет отводов, а соединяется с коллектором, к которому, в свою очередь подсоединяются линии подачи для каждого прибора. При монтаже отопительных систем коллекторы устанавливаются в специальных шкафах (при реализации схемы для домов в несколько этажей коллекторы устанавливаются на каждом этаже).

Аналогичным образом монтируются системы холодного и горячего водоснабжения. В квартирах коллекторы водоснабжения удобно устанавливать за смывным бачком в туалете. Коллекторный принцип подачи воды или теплоносителя также называют лучевым, и он имеет свои особенности для систем водоснабжения и отопления. Эти нюансы заслуживают пристального внимания.

Схема устройства коллекторного шкафа

Монтаж коллекторного водоснабжения

Место соединения коллектора с центральной трубой оснащается шаровым краном для возможности общего отключения водоснабжения. Вентиль дополняется фильтром предварительной (грубой) очистки, задерживающим крупные нерастворимые включения, способные повредить остальное оборудование.

Если следовать по ходу течения воды, после фильтра грубой очистки должен находиться прибор учета расхода жидкости (счетчик), а после него – еще один фильтр, удаляющий менее крупные (по сравнению с первым) включения.

Следующий элемент грамотно спроектированной системы разводки труб водоснабжения в квартире – обратный клапан, который предотвращает обратный ход жидкости из коллектора в центральную трубу при снижении давления подачи воды.

Только после перечисленного выше оборудования осуществляется соединение с коллектором. Каждый отвод коллектора снабжается собственным краном для отключения водоснабжения ветки.

На фото пример разводки воды в квартире коллекторного типа

При выборе и установке коллектора одним из определяющих факторов является количество точек водопотребления. Оно должно соответствовать количеству отводов, а для возможности подключения в дальнейшем дополнительного сантехнического оборудования следует выбирать коллекторы с большим количеством отводов. Те из них, которые до определенного момента не задействуются в системе, снабжаются заглушками.

Если в дом или квартиру заходят центральные ветки и холодного, и горячего водоснабжения, монтаж разводки водоснабжения в квартире коллекторного типа в обоих случаях идентичен. Если имеется только центральное холодное водоснабжение, один из отводов коллектора ХВС направляет жидкость на водонагревательный прибор, откуда нагретая вода поступает в отдельный коллектор – для разводки горячего водоснабжения.

Проект лучевого водоснабжения должен учитывать не только количество точек водопотребления, но и расстояние от коллектора до каждого из них. Оптимальной точкой установки коллектора является место, наиболее близкое к максимальному количеству точек потребления, чтобы расстояния были примерно одинаковыми, а для отводов не требовалось слишком много труб.

Коллекторное отопление

Коллекторная схема отопления реализуется следующим образом:

1. Подающий штуцер котла соединяется с напорным трубопроводом, который подает теплоноситель к коллектору №1.
2. Отводы первого коллектора соединяются с верхними штуцерами радиаторов, установленных в доме.
3. Рядом с коллектором №1 монтируют второй коллектор, отводы которого соединяются с нижними радиаторными разъемами.
4. Коллектор №2 подключают к нагнетательному насосу, а его, в свою очередь, — к принимающему штуцеру котла.
5. В самом высоком месте схемы в нее врезается расширитель, соответствующий схеме отопления (открытая или закрытая).

На схеме коллекторная разводка отопления

При наличии центрального водоснабжения и отопления схема коллекторной разводки отопительных приборов реализуется аналогично, за исключением отсутствия в ней котла, расширителя и насоса.

Для эффективности работы системы важно правильно выбрать место установки коллектора. Оптимально расположить его в геометрическом центре дома, от него расстояния до всех радиаторов, размещающихся, как правило, под окнами, будут примерно одинаковыми

Способы монтажа водопроводных труб

И видимые трубы никак не украшают ее. Поэтому разработаны технологии, позволяющие спрятать разводку труб в пол или стены. Там же, где такой необходимости нет, применяется открытый метод укладки. Каждый из способов имеет ряд характерных особенностей.

Открытая прокладка

Главное преимущество заключено в том, что имеется постоянный доступ ко всем элементам системы. Такую разводку труб в ванной комнате или туалете легко обслуживать, и можно ремонтировать, не повреждая отделку. Монтаж можно сделать собственными силами, так как процедура менее трудоемкая, и требует применения меньшего количества специализированных приспособлений.

Недостатком принято считать опасность повредить трубопровод. Но это относится только к пластиковым элементам. Металлические и металлопластиковые трубы имеют достаточную прочность, чтобы устоять и остаться целыми при механическом воздействии. Страдает также эстетичность помещения. Также мешает шум воды, жужжание счетчика и т.д.

Чтобы устранить все недостатки мастера монтируют короб, который отделывают в стиле комнаты. Имеется в виду стационарный каркас из металлического уголка, прикрепленный к стенам, потолку и полу. Зашивать нужно не полностью. Оставляют люк с дверцей, который нужен, чтобы можно было добраться к кранам, манометрам, счетчику и т.д.

Главное, чтобы стремление сделать помещение красивым не было сильнее здравого смысла.

Некоторые типы труб нельзя прятать. Железные трубы окисляются, ржавеют, гниют. А если их зашить в короб, конденсат на холодном трубопроводе станет причиной появления очагов коррозии. Выход — это разборный короб, который можно периодически демонтировать, и проводить ревизию и профилактику.

Скрытая укладка инженерных коммуникаций

Суть метода в том, что трасса водопровода укладывается в специально прорезанные ниши. Те, кто пожелает смонтировать разводку именно таким способом, должен учитывать следующие факторы:

1. Штробить перекрытия запрещено. Пустотные плиты армированные, и именно арматура придает им прочность. Выход – трубы в стяжке на полу.
2. Цементно-песчаный раствор весит много, а перегружать перекрытия небезопасно. Это может привести к тому, что оно просто лопнет.
3. Резать несущие стены также не рекомендуется. Нарушая целостность каркаса здания, мастер ставит под угрозу его существование. Возможно обрушение.
4. Штробить можно кирпичные стены и дома из блоков. Пустотные панели должны всегда оставаться целыми. Это касается бетона и арматуры.

Чтобы не наделать глупостей, лучше обратиться к специалистам. А еще лучше изготовить проект перепланировки, и получить официальное разрешение на выполнение работ.

Несомненный плюс этого метода – отсутствие видимых труб, приятный интерьер. Минус – невозможность вести контроль состояния водопровода. Состояние трубопровода всегда будет тайной, а поломка неприятным сюрпризом. Более того, вмуровывать можно не любые трубы. Нужно выбрать те, которые имеют малый коэффициент термической деформации.

Замуровывать обслуживаемые соединения нельзя.

Если трубы пластиковые, и участки приварены друг к другу – отлично. Главное, чтоб прочность такого трубопровода была достаточной для того, чтобы выдержать нагрузку.

Специалисты рекомендуют придерживаться ГОСТов, которые требуют, чтоб фитинги, муфты и другие соединения были открытыми, так как в большинстве случаев протечь появляется именно здесь.

Подготовительные работы

                Подготовительные
работы состоят из нескольких этапов:

• приобретение всех необходимых труб, фитингов, крепежных элементов и прочих деталей согласно спецификации;
•  подготовка необходимых инструментов;
• организационные работы — на время выполнения монтажа понадобится перекрыть воду, что возможно не всегда;
• удаление всех посторонних предметов, коробов, в некоторых случаях приходится сбивать старую плитку или иные отделочные материалы.

Пример разводки труб

Если планируется замена канализации в ванной
с чугунной на пластиковую, придется демонтировать старую систему. Необходимо
определить, какие понадобятся инструменты, выбрать способ демонтажа и решить,
где можно оставить старые
трубы, а где их надо менять. Обычно этот вопрос решают на стадии
проектирования, когда составляют смету и спецификацию на материалы.

Какие трубы для водоснабжения лучше

однозначно сказать, какие трубы лучше всего подходят для разводки, невозможно – идеального материала нет, есть более-менее подходящие для этих условий. Остановимся на самых популярных вариантах, их достоинствах и недостатках:

Полипропиленовые трубы

Вариант подходит всем, кроме большого теплового расширения – до 5 см на 1 метр, что очень много. При длинной трассе необходимо установить компенсатор или использовать армированные трубы. Их тепловое расширение в несколько раз меньше, но цены выше. Для горячего водоснабжения обязательно использовать армированные трубы, а вот со стекловолокном или пленкой – решать только вам. Обустройство труб холодной воды можно выполнить с помощью обычной трубы ППР для холодной воды – здесь тепловое расширение не так критично.

Полипропиленовые трубы для водораспределения – отличный выбор

О выборе полипропиленовых труб читайте здесь.

Еще один актуальный момент, если вы выполняете работу самостоятельно, вы будете выполнять скрытую позу общения – качество связи. В принципе ничего сложного в сварке полипропилена нет, но без опыта можно «кайфовать», в результате через время соединение может протечь. При отсутствии опыта сварки полипропилена прятать стыки под отделку очень нежелательно. В этом случае лучше выбрать открытый способ укладки.

Обустройство полипропиленовых труб в ванной и туалете имеет множество положительных моментов:

• правильно сделанное соединение получается монолитным;
• нет усадки диаметров трубопровода в точках сварки;
• высокая ремонтопригодность;
• большая продолжительность;
• простота установки.

В общем, не зря этот материал пользуется такой популярностью в последнее время.

ПВХ для сантехники

При прокладке труб ПВХ используется клеевое соединение. Есть специальный клей, растворяющий верхний полимерный слой. Обе склеиваемые детали смазываются им, прижимаются друг к другу и хранятся некоторое время. В результате соединение получается практически монолитным, прочным и надежным.

ПВХ трубы можно гнуть

Соединение бывает двух видов: встык, когда соединяются два отрезка трубы, и с помощью фитингов. С фурнитурой легче работать, но стыки более тугие. С стыковым соединением сужений нет, но качественно сделать намного сложнее.

В принципе, все плюсы и минусы здесь одинаковы, добавляются некоторые минусы – подходит только для перевозки холодных камер – не выше + 40 ° C, то есть придется использовать другие трубы для горячего водоснабжения. Царапины и сколы снижают прочность трубы, поэтому резьбовое соединение исключено.

Армированный пластик

Разводка водопровода в металлопластиковых трубах подходит и для горячего водоснабжения – выдерживает температуру до + 105 ° С. Положительным отличием от всего вышеперечисленного является его высокая пластичность – в этих трубах их можно гнуть с довольно небольшим радиусом. Это упрощает и снижает затраты на установку (фурнитура стоит дорого).

Армированный пластик – не лучший выбор

Недостатком использования металлопластиковых труб для водоснабжения является резкое сужение стыков – в арматуре. Это приводит к значительному снижению давления в системе. Это то, что ограничивает их использование.

Составление схемы разводки водопровода: что учитывать

Схема прокладки — это проект поступления горячей и холодной воды от центрального стояка к точкам разбора. Количество потребителей у каждого домовладельца разное. Упрощенный вариант включает раковину, умывальник, ванну и унитаз в туалете.

Схема разводки водопровода.

Планировки помещений последних лет предусматривают наличие 2 санузлов, что создает дополнительную нагрузку на систему водоснабжения. Кухня все чаще оборудуется посудомоечной и стиральной машиной, ванная — душевой кабиной с различным уровнем комфорта.

Прокладка может выполняться 2 способами: открытым и закрытым. В случае протечки или поломки прибора найти дефектный участок при скрытой проводке можно по наличию мокрого пятна на поверхности стен, а устранить без схемы разводки будет проблематично. Это одна из ключевых причин, по которой не стоит отказываться от составления исполнительной карты сантехнических работ.

Что для этого нужно знать:

1. Материал трубопровода (сталь, пластик, медь, металлопластик).
2. Размеры входного патрубка.
3. Тип разводки и способы подключения (фитинговый, сварка, пайка и др.).
4. Величина рабочего напора на входе в квартиру (понадобится при выборе материала).
5. Для полимерных систем — количество соединений.
6. Наличие мест пересечения с электропроводкой и возможные способы обхода.
7. Точное место установки и тип бытового прибора.

Что сантехники называют точкой

Монтаж водопровода оценивают количеством точек подключения. Причем мнения о значении этого термина у заказчика и сантехника разные.

В широком понимании — это число бытовых приборов плюс запорная арматура. По мнению слесаря, к этому нужно добавить подвод холодной и горячей воды, а также врезку канализации, т. е., чтобы установить умывальник в сметном расчете, необходимо предусмотреть подсоединение 3 точек. Причем сборка самого прибора (корпус) оплачивается отдельно.

Типы трубных разводок

Разводка водопровода в квартире в зависимости от количества приборов может быть выполнена несколькими способами:

• коллекторным;
• тройниковым, или последовательным;
• комбинированным (совмещенным).

Коллекторная схема предусматривает подачу воды через специально оборудованный распределитель. К нему через запорную арматуру подключают каждый из установленных приборов.

Коллекторная схема обеспечивает подачу воды с помощью специального распределителя.

Последовательная проводка осуществляется с помощью общей трубы, проложенной внизу по периметру помещения, а от нее через тройник отдельными сегментами подсоединяют сантехнику.

Комбинированный способ — это когда унитаз и умывальник в туалете подключают последовательно, а ванну, душ, стиральную машину — через коллектор.

Коллекторная разводка

По своей конструкции коллектор — это отрезок трубы, один конец которой подсоединен к стояку, а другой заканчивается шаровым краном для стравливания воздуха. По всей длине прибора установлены запорные краны, которыми в процессе эксплуатации можно выборочно начинать или прекращать поступление воды.

Применение коллекторной разводки позволяет получить следующие преимущества:

1. Компактное расположение системы управления подачей.
2. Постоянное давление в сети.
3. В случае аварийной ситуации возможность отключения только одного прибора.

Тройниковая разводка

Тройниковый способ используют при малом количестве потребителей и открытой схеме прокладки. От стояка через коренной кран подключают трубу, от которой последовательно через отводы подсоединяют сантехническое оборудование.

Тройниковый способ применяется при небольшом количестве потребителей и открытой схеме прокладки.

Преимущества:

• низкая себестоимость;
• простота монтажа и возможность сборки конструкции своими руками;
• компактность в сравнении с коллекторной системой.

Что еще нужно учесть

Помимо схемы и типа разводки, при прокладке водоснабжения необходимо определиться с трубами, из которых будет собрана магистраль. В зависимости от материального потенциала заказчика выбор материала можно осуществить в пользу металлопластиковых или полипропиленовых конструкций.

Оборудование домашнего водопровода из полимерных компонентов позволит избежать высокой трудоемкости и большого количества инструмента, необходимого при работе с металлическими профилями.

Если остановились на пластике, то помимо труб нужно рассчитать и приобрести необходимое количество соединений. Каждый из материалов предусматривает свой способ стыковки секций. Наиболее доступный метод для самостоятельной сборки — это соединение профилей и подключение приборов с помощью фитингов.

Способы монтажа

Чтобы осуществить монтаж, надо выбрать свой способ проведения работ. Открытый тип предполагает крепление труб непосредственно на стену, либо под пол. Подобное решение позволяет быстро завершить процесс установки и сэкономить деньги. Однако технические приспособления предполагают ухудшение внешнего вида.

Рис 4. Способы разводки

Прокладка открытого вида

Преимущество: осуществление постоянного контроля над состоянием системы. Если появится течь, то это легко отследить. Монтаж не предполагает возникновения сложностей. На месте осуществляется монтаж и крепеж всех составляющих деталей. Вложение денег минимально.

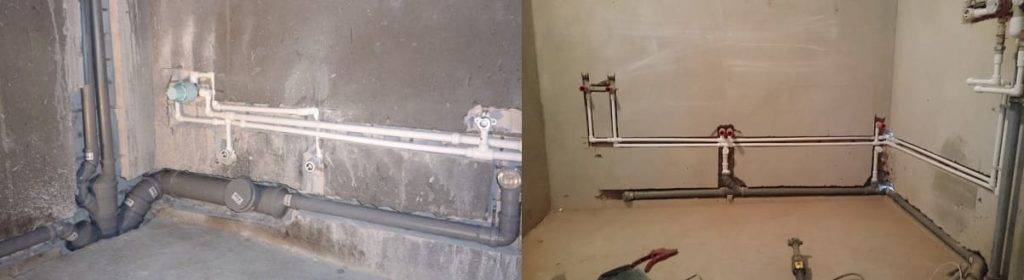

Рис 5. Открытая

Но принцип не лишен существенных недостатков: существует высокая вероятность механических повреждений составляющих элементов. При использовании стальных труб, нанести вред конструкции не так-то просто. Все коммуникации невозможно скрыть, поэтому они всегда будут на виду. Единственное решение — выбор оптимального места для монтажа, которое не будет бросаться глаза при входе в пространство. Альтернативой может стать использование специального короба. Рынок полон современных средств, например, фальш стен. Новичку надо учитывать тот факт, что декоративное решение не должно сказаться на функциональности системы. Также надо контролировать на развитие коррозии.

Скрытая укладка

Монтаж осуществляется в специальных пустотах строительной конструкции. Как правило, они выглядят в виде небольших углублений или ниш, где размер немного больше диаметра труб.

Одним из вариантов закрытого типа является укладка при помощи стяжки. Сверху деталей осуществляется монтаж бетона. Среди основных достоинств можно выделить аккуратный вид получаемой конструкции. Поскольку выходы трубопроводов заканчиваются в стенах, их повреждения механическим путем невозможны. Но принцип не лишен важных нюансов. Работа трудоемкая, а также требует серьезных материальных затрат. Также невозможно контролировать его состояние.

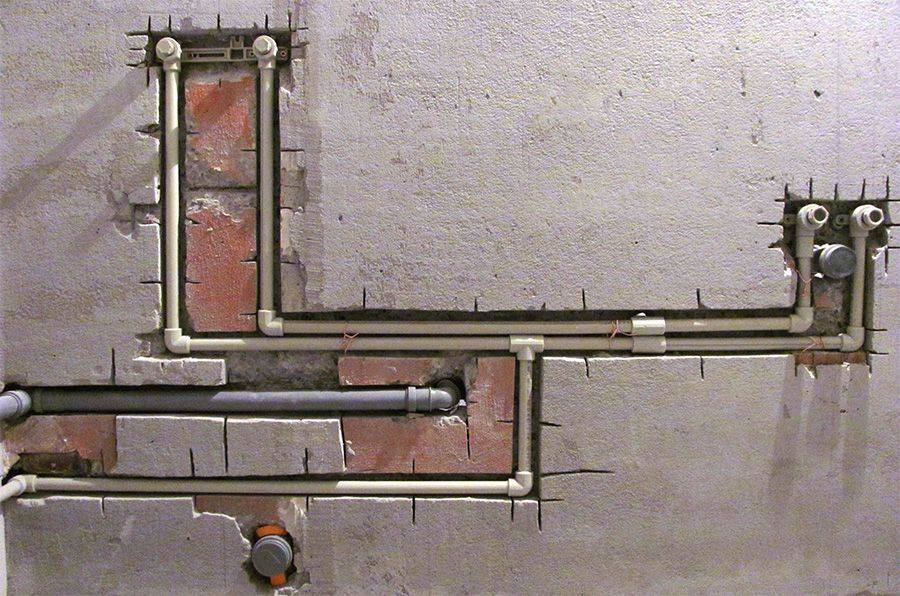

Рис 6. Скрытая

Проведение скрытых монтажных работ предполагает трудоемкую работу для выдалбливания штроб и вырезания. Допускается на территории частных домов, где основным материалом для строительства является кирпич. На территории квартир должна быть планировка свободная, например, студия. В квартире чаще всего толщина стен больше, в иных ситуациях всегда существует риск несоблюдения разработанных норм.

На несущие стены возлагается большая нагрузка, что ведет к ослабеванию штроб. Если толщина стен увеличена, то подобные изменения недопустимы. Независимо от типа конструкций, категорически запрещено монтировать штробы в плиты. Как альтернативный вариант, можно осуществить прокладку за обшивкой или в стяжке. Подойдет для медных или стальных труб, поскольку не предполагает свободного доступа к системе.

Виды разводки труб в ванной комнате

Коллекторная

Разводка коллекторного типа считается более удобным и практичным вариантом. При такой схеме каждая отдельная единица сантехнического оборудования в раздельном или в совмещенном санузле параллельно подключается к основной водопроводной магистрали. Автономность приборов обеспечивается отдельными кранами, подключенными к специальному элементу — коллектору.

Такая система позволяет регулировать подачу или полностью перекрывать воду к любому из потребителей. Для распределения горячих и холодных водных потоков используются отдельные коллекторные узлы, на каждый из которых устанавливают запорный кран.

Подобное решение имеет массу преимуществ:

• в системе отсутствуют перепады давления даже при одновременном функционировании всех сантехнических приборов;
• при недостаточном давлении в центральном водопроводе имеется возможность временного отключения подачи воды на одну из точек с целью увеличения напора на других;
• профилактику или ремонт сантехнического оборудования можно проводить поочередно, не отключая полностью воду в комнате, где оно расположено;
• в связи с почти полным отсутствием промежуточных соединений риск появления течи сводится к минимуму, поэтому монтаж труб можно выполнять скрытым методом.

К недостаткам разводки коллекторного типа можно отнести более высокую ее себестоимость в связи с увеличенным расходом материалов и комплектующих и необходимостью привлечения специалистов, т.к. непрофессионал не сможет самостоятельно разработать сложный проект с точными расчетами и правильно выполнить монтаж всех элементов системы.

Последовательная

Данная система отличается простотой как на этапе создания проекта, так и при выполнении работ. Принцип ее конструкции заключается в следующем: от холодного и горячего стояков делаются отводы к первой водозаборной точке, от нее — ко второй и т.д. Подача воды на сантехнические приборы и ее дальнейший транзит осуществляется посредством тройников, монтируемых на трубы рядом с каждой точкой.

Последовательную схему подключения водоснабжения рекомендуется использовать на объектах с небольшим количеством потребляющего оборудования, иначе она будет неэффективной. При одновременном включении сразу нескольких сантехнических устройств напор в каждом из них будет слабым, а иногда и недостаточным для нормальной работы.

Однако есть у последовательного подключения и положительные качества:

• возможность самостоятельного создания проекта и его реализации (при наличии соответствующих инструментов и оборудования);
• экономия средств на материалах;
• быстрый и простой монтаж.

Замена стояка, труб канализации и слива

Это наиболее простая операция, но требующая внимания и точного исполнения.

Внутренняя разводка безнапорного водопровода  производится трубами 30-40 миллиметров, а при большом количестве водозаборных точек – 50. При монтаже раструбных труб в процессе замены должен соблюдаться уклон не менее трех миллиметров на метр протяженности системы.

В частном доме стояк заменяется самостоятельно с использованием трубы 100 или 80 миллиметров

Особое внимание нужно уделить монтажу сливного участка

Смотреть видео

Трубы на нем при замене нужно выставить по натянутой струне с уклоном не более пяти миллиметров на метр. Это требование связано с тем, что жидкость в канализационной магистрали представляет собой взвесь. При сливе с большим уклоном жидкость сходит быстрее твердых частиц, и они осаждаются на стенках, образуя засор.

Особенности коллекторной схемы

Эта схема разводки считается оптимальным выбором для крупных квартир, а также там, где предусмотрена установка большого количества сантехники. Особенность разводки такого типа — наличие коллектора. Вода из общего стояка подается сначала на коллектор, а затем — к потребителям, т.е. к сантехническим приборам.

На этой схеме наглядно представлено устройство коллекторного варианта разводки водопровода в квартире. Основной поток воды выводится на коллектор, к которому подключают отдельно каждый предмет сантехники

Подключение каждого потребителя выполняется отдельно, а не последовательно, как в тройниковой системе, описанной ранее. Одно из главных достоинств коллекторного водопровода — равномерное распределение воды по системе. Это значит, что количество подключенных приборов и протяженность водопроводных труб не снижают напор в системе для одного из потребителей.

По конструкции коллектор для водопровода — относительно не сложное устройство. При желании его можно выбрать и установить самостоятельно

Еще одно преимущество коллекторной системы — это возможность в случае поломки выполнить отключение только одного сантехнического прибора, а не всего водопровода в квартире, как это происходит при последовательном подключении. Это же обстоятельство позволяет персонализировать характеристики водопроводной системы для каждого конкретного прибора.

Для этого между коллектором и прибором устанавливают необходимые устройства, например, фильтры, редукторы и т.п. Поток воды можно усилить или , наоборот, уменьшить, очистить от примесей или насытить полезными веществами и т.п. К недостаткам коллекторной схемы разводки относят высокие затраты на ее создание.

Водопроводных труб понадобится значительно больше, чем при реализации тройниковой схемы. Кроме того, такая система более сложная, неопытный сантехник может столкнуться с проблемами уже на стадии ее проектирования. Чтобы выполнить коллекторное подключение, сначала следует выбрать место для коллектора, с которого будет распределяться поток холодной воды.

Такой же прибор понадобится, если горячее водоснабжение в квартире также осуществляется централизованно. Коллектор для горячей воды ставят отдельно. Между коллекторами и общим стояком прокладывают водопроводные трубы, на которых обязательно устанавливают запорный кран. Он позволит, в случае необходимости, полностью перекрыть подачу горячей и/или холодной воды в квартиру.

В зависимости от ситуации на этом отрезке водопровода могут быть установлены дополнительные элементы, например, фильтры грубой очистки или электрокраны системы аварийной защиты от протечек. Когда коллекторы установлены, от них подводят трубы к каждому сантехническому прибору.

К умывальникам, ванне, душевой кабинке обычно нужно повести и горячее, и холодное водоснабжение. А вот к бачку унитаза или автоматической стиральной машине нужно подать только холодную воду. Если в квартире имеется водяной полотенцесушитель, его подключают к коллектору горячего водоснабжения.

Дополнительно система может включать фильтры, редукторы и другие полезные устройства. Разумеется, между коллектором и потребителем устанавливается запорная арматура, позволяющая перекрыть воду только на этом конкретном участке, если такая необходимость возникнет.

На больших площадях иногда имеет смысл сочетать коллекторную и тройниковую схему разводки. При этом к одному из ответвлений коллектора подключают не одного потребителя, а несколько, последовательно соединяя их трубами. В результате эта часть водопровода будет иметь те же недостатки, что и любая тройниковая схема.

Например, в случае поломки эту часть магистрали придется полностью отключить. Но иногда комбинирование схем разводки позволяет значительно снизить расходы на монтаж водопровода. Кроме того, такое решение может оказаться оптимальным при индивидуальном проектировании жилых помещений.

Как разработать схему разводки?

Профессионально разработанный план преобразования санузла является ключевым моментом при создании комфорта и уюта в жилище в принципе. Ведь разводка труб в квартире является единой системой, а значит, все ее элементы должны быть таким образом «увязаны» между собой, чтобы эксплуатация каждого из них по отдельности была максимально функциональной и эффективной.

Что же касается санузла, так правильная разводка труб в ванной даже при минимальных габаритных размерах превратит ее в уголок комфорта и релаксации. Для начала разрабатывается четкая схема расположения всех сантехнических изделий, к которым будет подводиться тот или иной трубопровод. Здесь нужно заметить, что если туалет является отдельным помещением, то разводка труб в туалете должна выполняться в комплексе с санузлом.

Успех разводки обеспечивается правильно выполненной схемой

Прежде чем вы ознакомитесь со всеми нюансами правильной разводки, предлагаем посмотреть наглядный пример хорошо выполненной работы

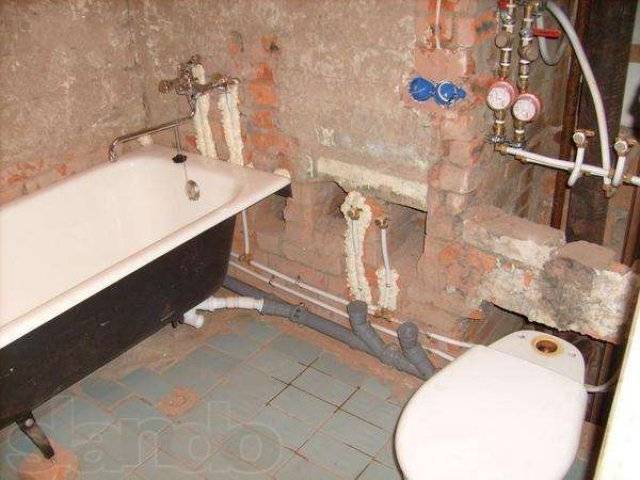

Обратите внимание – так выполнять разводку труб в санузле не нужно!

Типы труб для водоснабжения

Основные типы труб, используемых при организации водоснабжения:

1. Медные трубы, соединяемые при помощи специальных припоев. Магистрали отличаются устойчивостью к возникновению коррозии, выдерживают нагрев до 250°С. Трубы эластичны, что позволяет создавать трубопроводы сложной конфигурации. Недостатком материала является формирование гальванической пары при контакте с алюминиевыми или стальными элементами. При использовании в многоэтажных домах следует учитывать высокую проводимость тока, при поломке оборудования у соседей трубопровод оказывается под напряжением.
2. Металлопластиковые трубы, состоящие из нескольких слоев пластика с алюминиевой прокладкой. Изделия отличаются высокой эластичностью, для соединения используются резьбовые втулки или обжимные элементы. Изделия не используются при скрытой прокладке, поскольку резиновые уплотнения в стыках теряют эластичность и пропускают воду. Преимуществом является отсутствие коррозии, гладкая внутренняя поверхность препятствует формированию отложений.
3. Изделия из полибутилена, выдерживающие нагрев до 90°С. Элементы соединяются по технологии пайки, шов отличается повышенной прочностью. Из-за высокой стоимости полибутиленовые изделия широкого распространения не получили, трубы применяются при обустройстве обогреваемых полов.
4. Полиэтиленовые армированные трубы, рассчитанные на давление до 3,5 атм. В водопроводных сетях использование не рекомендуется, поскольку материал не обладает высокой прочностью. Детали применяются для разводки воды на приусадебных участках или в бытовых постройках, материал допускает замерзание жидкости. При подключении требуется установка редуктора, снижающего давление потока воды до безопасного уровня.
5. Магистрали из поливинилхлорида, отличающегося высокой химической устойчивостью и допускающего эксплуатацию при температуре до 80°С. Недостатком материала является низкая устойчивость к воздействию ультрафиолетового излучения. Для соединения фрагментов трубы используется пайка или клей, но прочность стыка не позволяет подавать воду под давлением выше 3,5 атм. Трубы используются для водоснабжения технологических помещений или при организации систем полива, в магистрали предусматривается редуктор для снижения давления.
6. Трубы из полиизопропилена, позволяющего соединять элементы методом пайки. Материал отличается низкой стоимостью, допускает давление до 12 атм. и температуру до 130°С. Поверхность труб шероховатая, но налет во внутренней части магистралей не образуется. Изделия используются при организации стояков и при разводке воды внутри жилых или офисных помещений.

При подборе труб следует учитывать сечение внутреннего канала, от которого зависит пропускная способность. Для определения параметра необходимо выяснить требуемое давление в магистралях, учитывается коэффициент падения напора внутри трубы и на местах соединений. При планировании схемы прокладки следует использовать прямолинейные отрезки, но чрезмерное удлинение и загромождение ветви арматурой приводят к падению давления.

Монтаж канализации

Разводка канализации своими руками значительно проще, чем монтаж водопроводных линий. Основными нюансами системы внутреннего водоотведения являются:

• уклон к стояку 2 см по вертикали на 1 м длины;
• использование раструбных труб серого цвета для внутренней канализации;
• направление раструбов от стояка;
• диаметр трубы 110 мм для унитаза, 50 мм для горизонтальных линий, вертикальных участков;
• применение косых тройников с верхним патрубком 45° в середине магистрали, отвода 90° для подключения дальнего от стояка сантехнического прибора;
• использование отводов 45° для изгиба канализации в одном горизонтальном уровне.

Укладываются канализационные трубы от крестовины стояка в сторону унитаза, раковины и прочей сантехники поэтапно:

• монтаж 110 мм участка до унитаза;
• установка тройника с переходом на диаметр 50 мм;

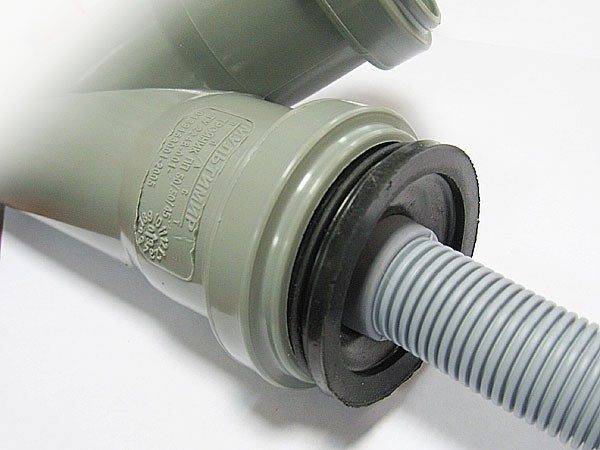

  Переход системы водоотведения с диаметра 110 мм на 50 мм.
• разводка инженерной системы вдоль стены до самого дальнего потребителя.

В зависимости от местоположения стояка, бытовых и сантехнических приборов, планировки санузла, трубы могут идти в одном направлении или расходиться в разные стороны. При этом изменяется тип фитингов и их количество для сборки горизонтальных линий.

Кабель электропроводки вмуровывается в стену выше, чем водопровод и система водоотведения. Это снижает вероятность короткого замыкания при прорыве канализации, труб ХВС/ГВС.

По аналогии с водопроводными розетками раструбы канализационных труб, фитингов могут вмуровываться в стены. Все сливы сантехники подключается к тройникам, отводам через трубы, гофру диаметром 40 мм только после сифонов с гидравлическими затворами.

Исключением являются унитазы, писсуары, биде, в корпуса которых сифоны встроены конструктивно.

Для предотвращения канализационного запаха гофра или жесткие патрубки присоединяются к фитингам внутренней канализации через резиновые манжеты с «ершом».
