Пример расчёта веса трубы стальной круглой
Независимо от того, какой метод расчёта будет использоваться, необходимо знать численные значения следующих параметров круглого стального трубопроката:
- толщина стенки;
- наружный диаметр.
Из курса физики средней школы известно, что для определения удельного веса трубы стальной следует умножить объём использованного материала на его же плотность. Последний параметр – величина постоянная, в то время как объём материала (в нашем случае это сталь) нужно вычислить. Решить такую задачу можно двумя методами. Это — расчёт объём листа, образующего круглую трубу, или вычисление разности объёмов внешнего цилиндра и цилиндра внутреннего.
1. Для расчета веса трубы (например, диаметром 168 мм с толщиной стенки 8 мм) первым способом, сначала нужно определить длину окружности:
L = π*D — 3,14*0,168 = 0,52752 м.
Здесь: D – диаметр изделия, а — всем известная математическая трансцендентная константа.
Для расчета веса трубы измеряется ее внешний диаметр и толщина стенки
Следующий шаг – вычисление площади наружной поверхности. Выполняется такой расчёт путём умножения окружности единицы продукции круглого трубопроката на её же длину. При вычислении веса метра трубы стальной в нашем случае формула принимает следующий вид:
S = 0,52752*1 = 0,52752 м²,
где S – площадь поверхности 1 м круглой трубы.
На очередном этапе расчёта веса 1 метра трубы круглой вычисляется объём использованной для производства данного изделия стали. Делается это умножением площади на толщину стенки:
V = S*W = 0,52752*0,008 = 0,00422 м²
На последнем шаге вычисления веса 1 метра трубы стальной круглой выясняется плотность стали. В специальной таблице значение данного параметра указано такое – 7850 кг/м³. Затем плотность стали умножается на объём:
Р = 7850*0,00422 = 33,127 кг.
В таблице №1 приведены результаты расчета для трубной продукции самых ходовых типоразмеров. Необходимо подчеркнуть, что это – теоретическое значение веса одного погонного метра трубы.
Таблица 1
| Дюймы | Наружный диаметр | Условный проход | Толщина стенки | Вес 1 м погонного, кг | ||||
| Усилен- ных | Обыкно- венных | Лёгких | Усилен- ных | Обыкно- венных | Лёгких | |||
| 2 ½ | 75,5 | 65 | 4,5 | 4,0 | 3,20 | 7,88 | 7,05 | 5,71 |
| 2 ¼ | 57 | |||||||
| 2 | 60,0 | 50 | 4,50 | 3,50 | 3 | 6,16 | 4,88 | 4,22 |
| 1 ¾ | 45 | |||||||
| 1 ½ | 48,0 | 40 | 4 | 3,50 | 3 | 4,34 | 3,84 | 3,33 |
| 1 ¼ | 42,3 | 32 | 4,0 | 3,20 | 2,80 | 3,78 | 3,09 | 2,73 |
| 1 | 33,5 | 25 | 4 | 3,20 | 2,8 | 2,91 | 2,39 | 2,12 |
| ¾ | 26,8 | 20 | 3,20 | 2,80 | 2,5 | 1,86 | 1,66 | 1,5 |
| ½ | 21,3 | 15 | 3,20 | 2,80 | 2,5 | 1,43 | 1,28 | 1,16 |
| ¼ | 10,2 | 6,0 | 2,50 | 2,0 | 1,80 | 0,47 | 0,4 | 0,37 |
2. Расчёт веса одного погонного метра трубы вторым методом предполагает вычисление объёмов внутреннего и внешнего цилиндров. Первый шаг – расчёт площадей внешней и внутренней поверхностей.
Внешняя площадь равна:
Sнар. = π*D — 3,14*0,168 = 0,5278 м².
Чтобы рассчитать внутреннюю площадь, сначала необходимо узнать диаметр внутреннего цилиндра. Он такой: 0,168-0,016=0,152 мм. А внутренняя площадь равна 0,152×3,14=0,4773
Далее уже можно вычислять объёмы. С учётом того, что эта методика касается расчёта веса метра трубы стальной круглой, формулы выглядят очень просто.
Объём внешнего цилиндра будет равен 0,5278×1= 0,5278, а внутреннего 0,4773×1=0,4773.
Разность объёмов составляет: 0,5278-0,4773=0,00505.
Чтобы окончательно рассчитать вес трубы из стали, осталось только умножить объём на плотность:
0,00505×7850=39,64 кг.
При проверке труб на соответствие стандартам производства допускается наличие небольших погрешностей в размерах, поэтому результаты расчетов по формулам могут не совпадать с таблицами ГОСТов
Как мы видим, результаты не совпали. Но разница в разумных пределах.
Площадь трубы через сечение и поверхность: формула через диаметр
Площадь трубы
Решая определённые инженерные задачи, очень часто нужно произвести расчет площади наружной и внутренней поверхности трубопровода или его сечения. Для расчета площади, следует воспользоваться формулой, которая рассчитывается на основе величины диаметра и длины трубы.
Эта статья расскажет о том, необходимы ли другие параметры, когда может пригодиться такой расчет и как его осуществлять.
Когда это может пригодиться?
Начать следует с определения случаев, когда подобные расчеты могут пригодиться:
Они могут быть полезны при необходимости рассчитать теплоотдачу через трубопровод. Всё это считается на основе площади поверхности, которая отдает окружающей среде тепловую энергию от теплоносителя. Часто необходимо определить потери тепловой энергии по пути к прибору отопления.
Все это позволит определить необходимые число и габариты радиаторов. Для этого необходимо знать, сколько калорий находится в нашем распоряжении.
Расчет производится также на основе площади соответствующей поверхности трубопровода, по которому теплоноситель транспортируется от узла элеватора.
С целью определить требуемый объем теплоизоляционного материала, следует также определить площадь внешней поверхности. В таком случае, чем точнее расчет, тем выше экономия средств на приобретение материала. Так как длина теплотрассы может быть равна нескольким километрам, то такая экономия может составить большую сумму.
Также расчет будет полезен при определении затрат, связанных с приобретением окрашивающего материала. Определение площади трубопровода под покраску наряду с расчётом расходования краски на один кв. м. позволяют точно получить величину суммарных затрат.
Определение площади внутренней поверхности трубопровода окажется полезным при расчете её максимальной проходимости. Это позволит избежать превышения произведенных затрат на приобретение труб над требуемыми. При проектировании больших сетей коммуникаций это позволит снизить сумму затрачиваемых средств.
Как произвести расчет?
Рассчитываем сечение
Определение сечения трубы является несложной геометрической задачей. Для этого следует для начала воспользоваться формулой площади круга:
Sн= π•Rн2, (1)
где Rн – наружный радиус трубы, равен половине наружного диаметра.
Таким образом, мы определим площадь круга, образованного наружным диаметром.
Теперь определим площадь круга, образованного внутренним диаметром трубы. Для этого необходимо определить внутренний радиус, который определяется по следующей формуле:
Rвн=Rн-?, (2)
где ? – толщина стенки трубы.
Определив площадь внутреннего круга Sве аналогично формуле (1), рассчитаем площадь сечения по формуле:
Sсеч=Sн ?-S?вн.
Все действия можно свести в упрощенную формулу определения площади сечения:
Sсеч=?•(?D_н/2?2- ??/2?2 ).
В качестве примера определим площадь сечения, внешний диаметр которого равен 1 метру, а толщина стенки – 10 мм.
Sсеч=3,14•(?1/2?2- ?0,01/2?2 )=0,75 м2.
Производим расчет площади внешней поверхности
Такой расчет также является геометрической задаче. Если развернуть трубу, то получится прямоугольник. Его ширина равна длине окружности внешней стенки трубы, а длина – длине.
Рассчитать длину окружности можно по следующей формуле:
L=?•D_н.
Тогда площадь развертки трубы будет вычисляться по формуле:
S=?•D_н•L_тр,
где Lтр – длина трубы.

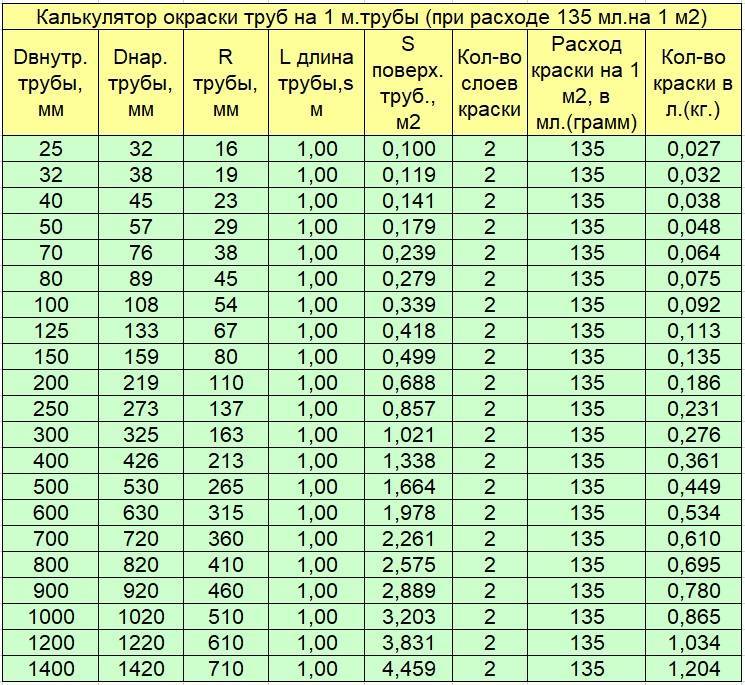

В качестве примера рассчитаем площадь поверхности под окраску теплотрассы, длина которой составляет 10 км, а внешний диаметр – 1 метр.
S=3,13•1•10000=31416 м2.
Если говорить о количестве теплоизоляционного материала, то при подсчете следует учесть толщину слоя минеральной ваты.
Тогда формула примет вид:
S=?•?(D?_н+?2•??_(в))•L_тр,
где ?_в-толщина слоя минеральной ваты.
В действительности материала для теплоизоляции будет потрачено меньше, так как он накладывается в внахлест.

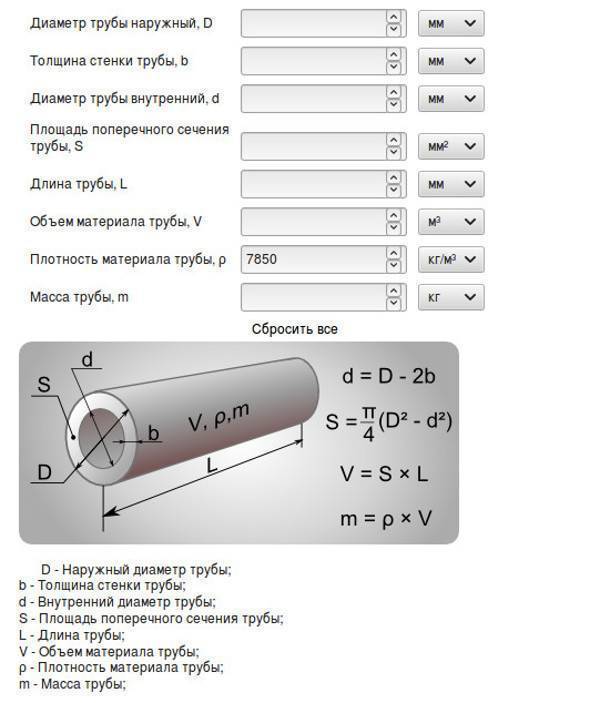

Калькулятор расчета объема и площади трубы
Инструкция для калькулятора онлайн расчета площади и объема трубы
Все параметры указываем в мм
L – Труба в длину.
D1 – Диаметр по внутренней части.
D2 – Диаметр по внешней части трубы.
При помощи данной программы, Вы сможете рассчитать объем воды или другой любой жидкости в трубе.
Для точного вычисления объема системы отопления к полученному результату необходимо прибавить объем отопительного котла и радиаторов. Как правило, эти параметры указаны в паспорте на изделии.
По результатам подсчетов, Вы узнаете объем трубопровода общий, на погонный метр, площадь поверхности трубы. Как правило, площадь поверхности применяется для подсчета требуемого количества лакокрасочного материала.
При вычислении необходимо указать наружный и внутренний диаметр трубопровода и его длину.
Программа выполняет вычисления поверхности труб по следующей формуле P=2*π*R2*L.
Вычисления объема трубы выполняется по формуле V=π*R1^2*L.
L— длина трубопровода.
R1— внутренний радиус.
R2— наружный радиус.

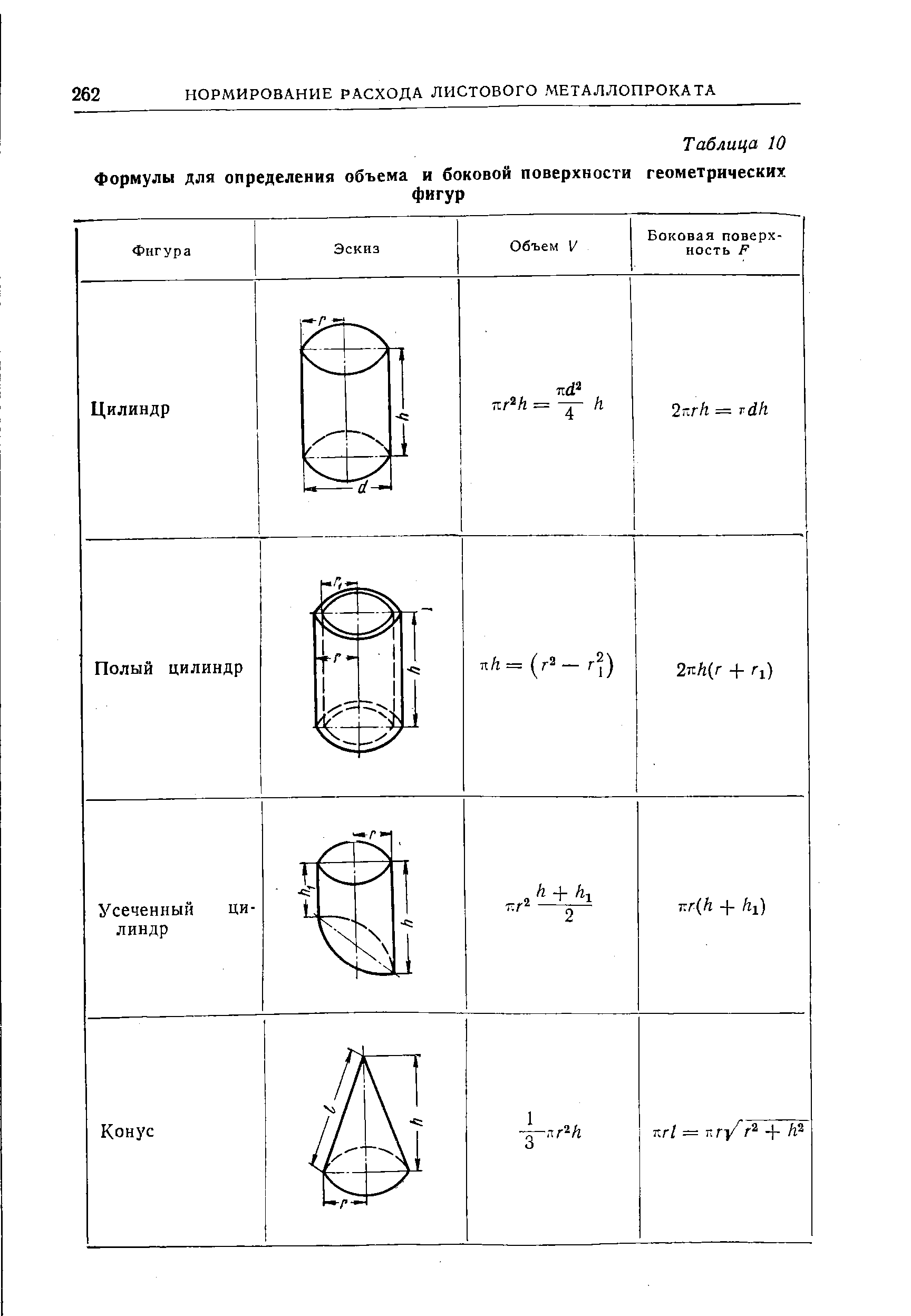

Как правильно выполняются вычисления объема тел

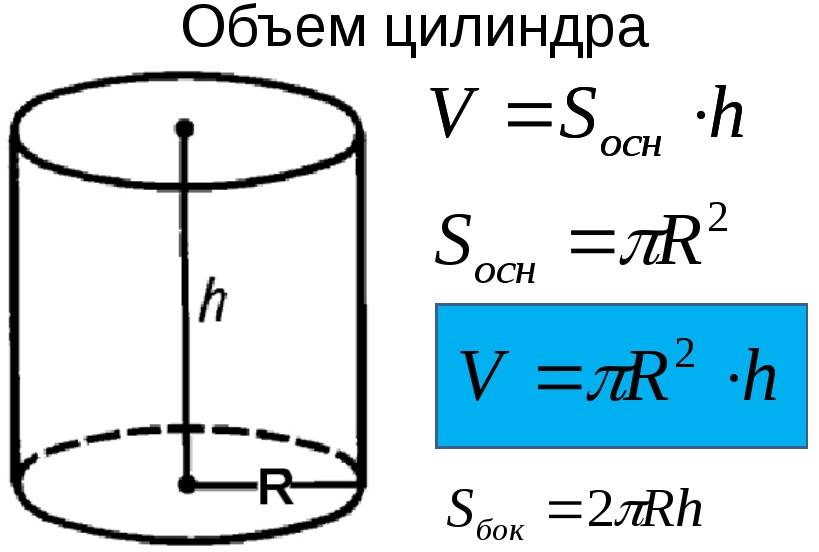

Расчет объема цилиндра, труб и других физических тел – классическая задача из прикладной науки и инженерной деятельности. Как правило, данная задача не является тривиальной. Согласно аналитическим формулам для вычисления объема жидкостей в различных телах и емкостях может оказаться очень затруднительным и громоздким. Но, в основном объем простых тел можно вычислить достаточно просто. К примеру, при помощи нескольких математических формул Вы сможете определить объем трубопровода. Как правило, количество жидкости в трубах определяется значением м3 или метры кубические. Однако в нашей программе, Вы получаете все расчеты в литрах, а площадь поверхности определяется в м2 – квадратных метрах.
Полезная информация
Размеры стальных трубопроводов для газоснабжения, отопления или водоснабжения указываются в целых дюймам (1″,2″) или его долях (1/2″, 3/4″). За 1″ согласно общепринятым меркам принимают 25,4 миллиметра. На сегодняшний день стальные трубы можно встретить в усиленном (с двойной стенкой) или в обычном исполнении.
Для усиленного и обычного трубопровода внутренние диаметры отличаются от стандартных – 25,4 миллиметра: так в усиленном, этот параметр составляет 25,5 миллиметров, а в стандартном или обычном – 27,1 миллиметр. Отсюда следует, что незначительно, но эти параметры отличаются, что тоже следует учесть при выборе труб для отопления или водоснабжения. Как правило, специалисты не особо вникают в эти подробности, так как для них важным условием является — Ду (Dn) или условный проход. Данная величина является безразмерной. Этот параметр можно определить с помощью специальных таблиц. Но нам не стоит вникать в эти подробности.
Примеры проведения расчетов
Существенную помощь в разборе принципов вычислений и последовательности действий при выполнении расчетов окажут конкретные примеры, с которыми стоит ознакомиться заинтересованным посетителям.
Расчет объема требуемого теплоносителя
Для загородного дома временного проживания нужно рассчитать объем закупаемого пропиленгликоля – теплоносителя не застывающего при температурах до -30°C. Система отопления состоит из печи с рубашкой на 60 литров, четырех алюминиевых батарей по 8 секций каждая и 90 метров трубы PN25 (20 x 3.4).
Трубы стандарта PN25 20 х 3.4 наиболее часто применяют для организации небольшого отопительного контура с последовательным подключением радиаторов. Ее внутренний диаметр равен 13.2 мм
Объем жидкости в трубе нужно посчитать в литрах. Для этого в качестве единицы измерения надо взять дециметр. Формулы перехода от стандартных величин длины следующие: 1 м = 10 дм и 1 мм = 0.01 дм.
Объем рубашки котла известен. V1 = 60 л.
В паспорте алюминиевого радиатора Elegance EL 500 указано, что объем одной секции равен 0.36 л. Тогда V2 = 4 * 8 * 0.36 = 11.5 л.
Вычислим суммарный объем труб. Их внутренний диаметр d = 20 – 2 * 3.4 = 13.2 мм = 0.132 дм. Длина l = 90 м = 900 дм. Следовательно:
V3 = π * l * d2 / 4 = 3.1415926 * 900 * 0.132 * 0.132 / 4 = 12.3 дм3 = 12.3 л.
Таким образом, теперь можно найти общий объем:
V = V1 + V2 + V3 = 60 + 11.5 + 12.3 = 83.8 л.
На промышленных и сельскохозяйственных объектах часто устанавливают самодельные радиаторы отопления, устроенные по типу регистров. Зная размеры труб, можно вычислить их объем
Расчет объема самодельного радиатора
Разберем, как рассчитать классический самодельный радиатор отопления из четырех горизонтальных труб длиной 2 м. Сначала необходимо найти площадь сечения. Измерить наружный диаметр можно с торца изделия.
Пусть он будет 114 мм. Используя таблицу стандартных параметров стальных труб, найдем толщину стенки, характерной для этого размера – 4.5 мм.
Вычислим внутренний диаметр:
d = 114 – 2 * 4.5 = 105 мм.
Определим площадь сечения:
S = π * d2 / 4 = 8659 мм2.
Суммарная длина всех фрагментов равна 8 м (8000 мм). Найдем объем:
V = l * S = 8000 * 8659 = 69272000 мм3.
Объем вертикальных соединительных трубок можно вычислить аналогичным образом. Но этой величиной можно и пренебречь, так как она будет составлять менее 0.1% от общего объема радиатора отопления.
Получившееся значение неинформативно, поэтому переведем его в литры. Так как 1 дм = 100 мм, то 1 дм3 = 100 * 100 * 100 = 1000000 = 106 мм3.
Поэтому V = 69272000 / 106 = 69.3 дм3 = 69.3 л.
Поэтому так как нужно будет посчитать объем труб в м3, то и все габариты перед подстановкой их в формулу надо будет сразу переводить в метры.
Расчет необходимой длины ПП труб
Получить значение длины фрагмента можно с использованием обыкновенной линейки или рулетки. Незначительными изгибами и провисаниями полимерных труб можно пренебречь, так как они не приведут к серьезной итоговой ошибке.
При таком искривлении полимерных труб, их длина будет значительно больше (на 10-15%), чем протяженность участка, по которому они проложены
Для соблюдения точности гораздо важнее правильно определить начало и конец фрагмента:
- При присоединении трубы к стояку измерять длину нужно от начала горизонтального фрагмента. Не нужно захватывать примыкающую часть стояка, так как это приведет к двойному подсчету одного и того же объема.
- На входе в батарею измерять длину нужно до ее трубок захватывая краны. Они не учитываются при определении объема радиатора по его паспортным данным.
- На входе в котел измерять нужно от рубашки учитывая длину выходящих трубок.
Закругления можно измерять упрощенно – считать, что они проходят под прямым углом. Такой метод допустим, так как общий их вклад в длину труб незначителен.
При наличии схемы расположения теплого пола, рассчитать длину трубок с теплоносителем можно по плану с нанесением на него масштабной сетки
Объем теплого пола считают по метражу установленных труб.
Если данные по длине или схема отсутствуют, но известен шаг между трубками, то расчет можно провести по следующей приблизительной формуле (вне зависимости от способа укладки):
l = (n – k) * (m – k)/k
Здесь:
- n – длина участка теплого пола;
- m – ширина участка теплого пола;
- k – шаг между трубками;
- l – итоговая длина трубок.
Несмотря на малое сечение труб, которые применяют для водяного теплого пола, их общая протяженность приводит к значительному объему вмещаемого теплоносителя.
Пример расчёта веса трубы стальной круглой
Независимо от того, какой метод расчёта будет использоваться, необходимо знать численные значения следующих параметров круглого стального трубопроката:
- толщина стенки;
- наружный диаметр.
Из курса физики средней школы известно, что для определения удельного веса трубы стальной следует умножить объём использованного материала на его же плотность. Последний параметр – величина постоянная, в то время как объём материала (в нашем случае это сталь) нужно вычислить. Решить такую задачу можно двумя методами. Это — расчёт объём листа, образующего круглую трубу, или вычисление разности объёмов внешнего цилиндра и цилиндра внутреннего.
1. Для расчета веса трубы (например, диаметром 168 мм с толщиной стенки 8 мм) первым способом, сначала нужно определить длину окружности:
L = π*D — 3,14*0,168 = 0,52752 м.
Здесь: D – диаметр изделия, а — всем известная математическая трансцендентная константа.
Для расчета веса трубы измеряется ее внешний диаметр и толщина стенки
Следующий шаг – вычисление площади наружной поверхности. Выполняется такой расчёт путём умножения окружности единицы продукции круглого трубопроката на её же длину. При вычислении веса метра трубы стальной в нашем случае формула принимает следующий вид:
S = 0,52752*1 = 0,52752 м²,
где S – площадь поверхности 1 м круглой трубы.
На очередном этапе расчёта веса 1 метра трубы круглой вычисляется объём использованной для производства данного изделия стали. Делается это умножением площади на толщину стенки:
V = S*W = 0,52752*0,008 = 0,00422 м²
На последнем шаге вычисления веса 1 метра трубы стальной круглой выясняется плотность стали. В специальной таблице значение данного параметра указано такое – 7850 кг/м³. Затем плотность стали умножается на объём:
Р = 7850*0,00422 = 33,127 кг.
В таблице №1 приведены результаты расчета для трубной продукции самых ходовых типоразмеров. Необходимо подчеркнуть, что это – теоретическое значение веса одного погонного метра трубы.
Таблица 1
| Дюймы | Наружный диаметр | Условный проход | Толщина стенки | Вес 1 м погонного, кг | ||||
| Усилен- ных | Обыкно- венных | Лёгких | Усилен- ных | Обыкно- венных | Лёгких | |||
| 2 ½ | 75,5 | 65 | 4,5 | 4,0 | 3,20 | 7,88 | 7,05 | 5,71 |
| 2 ¼ | 57 | |||||||
| 2 | 60,0 | 50 | 4,50 | 3,50 | 3 | 6,16 | 4,88 | 4,22 |
| 1 ¾ | 45 | |||||||
| 1 ½ | 48,0 | 40 | 4 | 3,50 | 3 | 4,34 | 3,84 | 3,33 |
| 1 ¼ | 42,3 | 32 | 4,0 | 3,20 | 2,80 | 3,78 | 3,09 | 2,73 |
| 1 | 33,5 | 25 | 4 | 3,20 | 2,8 | 2,91 | 2,39 | 2,12 |
| ¾ | 26,8 | 20 | 3,20 | 2,80 | 2,5 | 1,86 | 1,66 | 1,5 |
| ½ | 21,3 | 15 | 3,20 | 2,80 | 2,5 | 1,43 | 1,28 | 1,16 |
| ¼ | 10,2 | 6,0 | 2,50 | 2,0 | 1,80 | 0,47 | 0,4 | 0,37 |
2. Расчёт веса одного погонного метра трубы вторым методом предполагает вычисление объёмов внутреннего и внешнего цилиндров. Первый шаг – расчёт площадей внешней и внутренней поверхностей.
Внешняя площадь равна:
Sнар. = π*D — 3,14*0,168 = 0,5278 м².
Чтобы рассчитать внутреннюю площадь, сначала необходимо узнать диаметр внутреннего цилиндра. Он такой: 0,168-0,016=0,152 мм. А внутренняя площадь равна 0,152×3,14=0,4773
Далее уже можно вычислять объёмы. С учётом того, что эта методика касается расчёта веса метра трубы стальной круглой, формулы выглядят очень просто.
Объём внешнего цилиндра будет равен 0,5278×1= 0,5278, а внутреннего 0,4773×1=0,4773.
Разность объёмов составляет: 0,5278-0,4773=0,00505.
Чтобы окончательно рассчитать вес трубы из стали, осталось только умножить объём на плотность:
0,00505×7850=39,64 кг.
При проверке труб на соответствие стандартам производства допускается наличие небольших погрешностей в размерах, поэтому результаты расчетов по формулам могут не совпадать с таблицами ГОСТов
Как мы видим, результаты не совпали. Но разница в разумных пределах.
Расчет типовых схем
В частном строительстве сложные конструкции из труб не используются. Их просто слишком сложно создавать, да и нет нужды в них по большому счету. Так что при строительстве с чем-то сложнее треугольной фермы (под стропильную систему) вы вряд ли столкнетесь.
В любом случае все расчеты можно выполнить своими руками, если вы еще не забыли основы сопромата и строительной механики.
Расчет консоли
Консоль – обычная балка, жестко закрепленная с одной стороны. Как пример можно привести столбик под забор или кусок трубы, который вы прикрепили к стене дома, чтобы сделать навес над крыльцом.
В принципе, нагрузка может быть какой-угодно, это может быть:
- одиночная сила, приложенная либо к краю консоли, либо где-нибудь в пролете;
- равномерно распределенная по всей длине (либо на отдельном участке балки) нагрузка;
- нагрузка, интенсивной которой меняется по какому-либо закону;
- также на консоль могут действовать пары сил, вызывающие изгиб балки.
В быту чаще всего приходится иметь дело именно с нагрузкой балки единичной силой и равномерно распределенной нагрузкой (например, ветровая нагрузка). В случае с равномерно распределенной нагрузкой максимальный изгибающий момент будет наблюдаться непосредственно у жесткой заделки, а его величину можно определить по формуле
где М – изгибающий момент;
q – интенсивность равномерно распределенной нагрузки;
В случае же с сосредоточенной силой, приложенной к консоли, и считать то нечего – для того, чтобы узнать максимальный момент в балке достаточно перемножить величину силы на плечо, т.е. формула примет вид
Максимальные моменты при нагрузке консоли сосредоточенной и распределенной нагрузкой
Все эти расчеты нужны для единственной цели – проверить достаточно ли будет прочность балки при эксплуатационных нагрузках, любая инструкция этого требует. При расчете нужно, чтобы полученное значение было ниже справочной величины предела прочности, желательно, чтобы был запас хотя бы 15-20%, все-таки предусмотреть все типы нагрузок сложно.
Для определения максимального напряжения в опасном сечении используется формула вида
где σ – напряжение в опасном сечении;
Mmax – максимальный изгибающий момент;
W – момент сопротивления сечения, справочная величина, хотя ее и можно рассчитать вручную, но лучше просто подсмотреть ее значение в сортаменте.
Балка на двух опорах
Еще один простейший вариант использования трубы – в качестве легкой и прочной балки. Например, для устройства перекрытий в доме или при строительстве беседки. Вариантов загружений здесь тоже может быть несколько, мы остановимся только на простейших.
Балка загружена сосредоточенной силой по центру
Сосредоточенная сила по центру пролета – самый простой вариант нагружения балки. При этом опасное сечение будет располагаться непосредственно под точкой приложения силы, а определить величину изгибающего момента можно по формуле.
Какие бывают диаметры (+ таблица с размерами)
Важно ориентироваться не только в видах труб, но и в типах диаметра. Если взять для расчёта не те данные, из строя может выйти вся система
Чтобы не допустить распространённых ошибок, важно ознакомиться со всеми нормами и понятиями.
Крайне непрофессионально использовать исключительно теоретический диаметр трубы для проведения расчётов. Да, это удобно, быстро, но ненадёжно. Чтобы понять, как измерить диаметр, нужно определиться с тем, какой именно параметр необходимо определить. Существует несколько значений, необходимых для корректных расчётов:
- Условный проход. Это размер трубы от стенки к стенке, измеряемый в миллиметрах. При использовании дюймовой измерительной системы необходимо округление, что может негативно сказаться на точности результатов. Понятие необходимо при соединении нескольких элементов, например, трубы и фитинга.
- Толщина стенок отыгрывает далеко не последнюю роль в точности расчётов. Благодаря понятию можно легко определить прочность и надёжность системы, рассчитать максимальные нагрузки и определить пригодность трубы для той или иной сферы применения.
- Наружный диаметр – внутренний диаметр, к которому прибавлена толщина стенок.
- Номинальный диаметр – аналог условного прохода, просчитанный более точными методиками.
Измерение диаметра трубы
Важно определить, в какой единице измерения должен быть результат. Это могут быть как дюймы, так и миллиметры
Намного удобнее использование метрической системы. Подобный подход позволяет более точно определить конечные характеристики полученной системы. Несмотря на это, чаще всего используются именно дюймы. Благодаря им результат можно легко округлить, что упрощает задачу, но снижает точность показателей. Стоит отметить, что разница совершенно незначительна. Для более чёткого понимания, рекомендуется ознакомиться с размерами труб в дюймах и миллиметрах. Таблица позволит легко адаптироваться, научиться понимать незнакомые размеры. Таблица диаметров стальных труб:
| Условный диаметр | Дюймы |
| 150 | 6 |
| 200 | 8 |
| 250 | 10 |
| 300 | 12 |
| 350 | 14 |
| 400 | 16 |
| 500 | 20 |
Таблица размеров диаметров стальных труб разрабатывалась таким образом, чтобы пропускная способность увеличивалась до 50 процентов во время увеличения индекса. В целом же, 1 дюйм составляет 25,4 миллиметра. Например, 86,36 миллиметров – размер трубы в 3,4 дюйма. Диаметр трубы в 1-2 дюйма – 25,4 – 50,8 миллиметров.
Нередко можно прочесть о том, что в данной ситуации отлично подойдёт средний размер. Порой, не совсем понятно, какой размер относиться к большому, какой к маленькому. Первым делом требуется определить, какой именно диаметр указан в рекомендациях. Если речь идёт о внешних диаметрах, следует полагаться на следующие параметры:
- менее 102 – маленькие;
- 102 – 246 – средние;
- 425 и более – большие.
Внутренний диаметр зачастую не сильно отличается от внешнего, он это не означает, что его измерением можно пренебречь.
Чем толще стена – тем больше нагрузок выдержит труба. К сожалению, по-настоящему толстыми стенки бывают не часто.
Расчёт внутреннего диаметра трубы
Чтобы определить внутренние размеры, необходимо узнать внешние данные. Для этого следует взять рулетку и обвести её вокруг трубы. После полученное число следует умножить на 3,1415 (число П).
Для определения внутреннего диаметра необходимо знать толщину стенок. Данное значение необходимо умножить на 2, после чего отнять результат от внешнего диаметра.
Перед закупкой труб необходимо определить задачи, которые будет выполнять установленная система. В случае, если требуется высокая устойчивость к внутреннему давлению, лучше всего использовать бесшовный вариант. Если же нагрузки будут минимальными, выбор значительно увеличивается, шов может быть как маленьким, так и огромным. Это слабое место, которое может не выдержать серьёзного напряжения. Полагаясь на данные, полученные временем, лучше не использовать самые дешёвые варианты.
Диаметр труб также отыгрывает большую роль в дальнейшей эксплуатации. Для измерения следует воспользоваться простой формулой: длинна умноженная на число П. Если же речь о внутреннем диаметре, достаточно отнять от полученных результатов толщину стенки, умноженную на 2.
Перед приобретением трубы важно определить конкретные задачи. Если это небольшая или нерегулярная нагрузка, подойдут бюджетные варианты
В противном случае нужны исключительно бесшовные модели. Благодаря надёжной структуре такая труба не будет нуждаться в ремонте максимально длительный период.
Устойчивость трубопровода
При расчете магистралей кроме прочности трубопровода ответственным параметром есть его устойчивость в продольном направлении.
Этот расчет делают из условия — S?mNкр, где
- S — продольное эквивалентное осевое упрочнение в сечении системы.
- m — коэффициент условий работы системы. Данное значение находится в справочниках.
- Nкр – критическое продольное упрочнение, при котором трубопровод теряет продольную устойчивость. Данное значение нужно определять в соответствии с существующим правилам строительной механики, с учетом изначального искривления системы, наличия балласта, который закрепляет трубопровод, и черт грунта. На обводненных участках нужно кроме этого учитывать гидростатическое действие воды.
Обратите внимание! Продольную устойчивость нужно контролировать для криволинейных участков в плоскости изгиба магистрали. На прямолинейных участках продольную устойчивость подземных участков необходимо контролировать в вертикальной плоскости, радиус начальной кривизны наряду с этим принимается равным 5000 м
Продольное эквивалентное осевое упрочнение направляться определять в зависимости от воздействий и расчётных нагрузок с учетом поперечных и продольных перемещений магистрали.
Выполняется расчет по следующей формуле —
S=100 F
- ? — коэффициент линейного расширения материала трубы,
- E — переменный параметр упругости,
- ?t — температурный расчетный перепад,
- ?кц — кольцевые напряжения от внутреннего расчетного давления,
- F – площадь поперечного сечения трубопроводной магистрали.
Обратите внимание! При определении устойчивости надземных магистралей, нужно произвести расчет анкерных опор, арочных систем, анкерных висячих опор и других элементов конструкции на опрокидывания и возможность сдвига
Как вычислить пропускную способность
Табличный способ – самый простой. Таблиц подсчета разработано несколько: можно выбрать ту, которая подойдет в зависимости от известных параметров.
Вычисление на основе сечения трубы
В СНиП 2.04.01-85 предлагается узнать количество потребления воды по обхвату трубы.
| Внешнее сечение магистрали (мм) | Приблизительное количество жидкости | |
| В литрах в минуту | В кубометрах в час | |
| 20 | 15 | 0,9 |
| 25 | 30 | 1,8 |
| 32 | 50 | 3 |
| 40 | 80 | 4,8 |
| 50 | 120 | 7,2 |
| 63 | 190 | 11,4 |
Расчет по температуре теплоносителя
С ростом температуры уменьшается проходимость трубы – вода расширяется и тем самым создает дополнительное трение.
Вычислить нужные данные можно по специальной таблице:
| Трубное сечение (мм) | Пропускная способность | |||
| По теплоте (гкл/ч) | По теплоносителю (т/ч) | |||
| Вода | Пар | Вода | Пар | |
| 15 | 0,011 | 0,005 | 0,182 | 0,009 |
| 25 | 0,039 | 0,018 | 0,650 | 0,033 |
| 38 | 0,11 | 0,05 | 1,82 | 0,091 |
| 50 | 0,24 | 0,11 | 4,00 | 0,20 |
| 75 | 0,72 | 0,33 | 12,0 | 0,60 |
| 100 | 1,51 | 0,69 | 25,0 | 1,25 |
| 125 | 2,70 | 1,24 | 45,0 | 2,25 |
| 150 | 4,36 | 2,00 | 72,8 | 3,64 |
| 200 | 9,23 | 4,24 | 154 | 7,70 |
| 250 | 16,6 | 7,60 | 276 | 13,8 |
| 300 | 26,6 | 12,2 | 444 | 22,2 |
| 350 | 40,3 | 18,5 | 672 | 33,6 |
| 400 | 56,5 | 26,0 | 940 | 47,0 |
| 450 | 68,3 | 36,0 | 1310 | 65,5 |
| 500 | 103 | 47,4 | 1730 | 86,5 |
| 600 | 167 | 76,5 | 2780 | 139 |
| 700 | 250 | 115 | 4160 | 208 |
| 800 | 354 | 162 | 5900 | 295 |
| 900 | 633 | 291 | 10500 | 525 |
| 1000 | 1020 | 470 | 17100 | 855 |
Поиск данных в зависимости от давления
Давление потока воды общей магистрали учитывается при подборе труб
При подборе труб для установки любой коммуникационной сети нужно учесть давление потока в общей магистрали. Если предусмотрен напор под высоким давлением, надо устанавливать трубы с большим сечением, чем при движении самотеком. Если при подборе трубных отрезков не учтены эти параметры, а по малым сетям пропускают большой водный поток, они станут издавать шум, вибрировать и быстро придут в негодность.
Чтобы найти наибольший расчетный водный расход, используется таблица пропускной способности труб в зависимости от диаметра и разных показателей давления воды:
| Расход | Пропускная способность | |||||||||
| Сечение трубы | 15 мм | 20 мм | 25 мм | 32 мм | 40 мм | 50 мм | 65 мм | 80 мм | 100 мм | |
| Па/м | Мбар/м | Меньше 0,15 м/с | 0,15 м/с | 0,3 м/с | ||||||
| 90,0 | 0,900 | 173 | 403 | 745 | 1627 | 2488 | 4716 | 9612 | 14940 | 30240 |
| 92,5 | 0,925 | 176 | 407 | 756 | 1652 | 2524 | 4788 | 9756 | 15156 | 30672 |
| 95,0 | 0,950 | 176 | 414 | 767 | 1678 | 2560 | 4860 | 9900 | 15372 | 31104 |
| 97,5 | 0,975 | 180 | 421 | 778 | 1699 | 2596 | 4932 | 10044 | 15552 | 31500 |
| 100,0 | 1000,0 | 184 | 425 | 788 | 1724 | 2632 | 5004 | 10152 | 15768 | 31932 |
| 120,0 | 1200,0 | 202 | 472 | 871 | 1897 | 2898 | 5508 | 11196 | 17352 | 35100 |
| 140,0 | 1400,0 | 220 | 511 | 943 | 2059 | 3143 | 5976 | 12132 | 18792 | 38160 |
| 160,0 | 1600,0 | 234 | 547 | 1015 | 2210 | 3373 | 6408 | 12996 | 20160 | 40680 |
| 180,0 | 1800,0 | 252 | 583 | 1080 | 2354 | 3589 | 6804 | 13824 | 21420 | 43200 |
| 200,0 | 2000,0 | 266 | 619 | 1151 | 2488 | 3780 | 7200 | 14580 | 22644 | 45720 |
| 220,0 | 2200,0 | 281 | 652 | 1202 | 2617 | 3996 | 7560 | 15336 | 23760 | 47880 |
| 240,0 | 2400,0 | 288 | 680 | 1256 | 2740 | 4176 | 7920 | 16056 | 24876 | 50400 |
| 260,0 | 2600,0 | 306 | 713 | 1310 | 2855 | 4356 | 8244 | 16740 | 25920 | 52200 |
| 280,0 | 2800,0 | 317 | 742 | 1364 | 2970 | 4356 | 8568 | 17338 | 26928 | 54360 |
| 300,0 | 3000, | 331 | 767 | 1415 | 3078 | 4680 | 8892 | 18000 | 27900 | 56160 |
Так же, рассчитывая расход воды через трубу по таблице значений диаметра трубы и давления, учитывается не только количество кранов, но и численность водонагревателей, ванн и иных потребителей.
Гидравлический расчет по Шевелеву
Для наиболее верного выявления показателей всей водоснабжающей сети используют особые справочные материалы. В них определены ходовые характеристики для труб из разных материалов.
В виде примера хорошего образца для расчетов можно назвать таблицу Шевелева. Это объемный справочник. Чтобы им воспользоваться, не обязательно идти в библиотеку. Все нужные данные можно найти во Всемирной сети. Кроме того, есть электронные программы на основе таблиц Шевелева. Достаточно ввести требуемые параметры, чтобы получить готовый результат.
Применение формул
Применение разных формул зависит от известных данных. Самая простая из них: q = π×d²/4 ×V. В формуле: q показывает расход воды в литрах, d – сечение трубы в см, V – скоростной показатель продвижения гидропотока в м/сек.
Скоростные параметры можно взять из таблицы:
| Тип водоподведения | Скорость (м/сек) |
| Городской водопровод | 0,60–1,50 |
| Магистральный трубопровод | 1,50–3,00 |
| Центральная сеть отопления | 2,00–3,00 |
| Напорная система | 0,75–1,50 |
Знать, какими характеристиками обладают трубы, нужно для грамотного подключения сантехнических приборов. При правильном подборе данных не будет повода беспокоиться, что при открытии крана в ванной комнате вода на кухне перестанет идти либо снизится ее напор.
