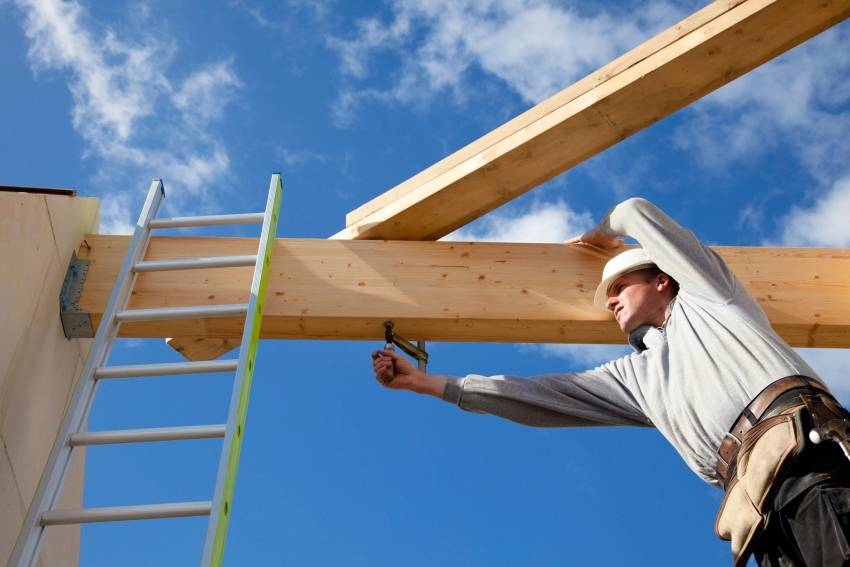

Монтаж стропил
Однако изучить строение конструкции стропил, и произвести грамотные расчеты — только половина дела. Самую качественную подготовку может обесценить бестолковая реализация, и для кровли такое обстоятельство едва ли не важнее, чем для иных строительных сфер
Вот почему так важно уметь своими руками пошагово выполнить все работы
Бруски непременно выходят за контур наружной стены. Это требование позволяет повысить доступную полезную площадь.
Опираться нижняя балка должна на перекрытие; опирание на мауэрлат запрещено. Подкосные блоки по такой схеме располагаются под краями треугольных боковин. Не надо думать, что их обустройство усложнит работу. Ведь зато вполне можно отказаться от мауэрлата (правда, без бетонного слоя, куда будут анкерами примонтировать балки, обойтись все равно не выйдет). Карнизная ширина для деревянного жилища составляет минимум 0,5 м, для построек из натурального и искусственного камня — минимум 0,4 м; такие сведения позволяют правильно поставить при сборке все части и сразу же оценить готовый результат.
Сам вынос стропил производится крайне четко:
первым шагом оказывается крепление наружных балок, диаметр которых минимум 15х20 см;
затем придется протянуть шнур, связывающий крайние балки, и дополнить недостающие балочные элементы в промежутке (шаг отличается для теплых и необогреваемых помещений, высчитывается отдельно);
далее вырубают гнезда под крайние опоры, промеряя тщательно расстояние;
готовят эти опоры;
фиксируют временные распорки.
Когда они готовы, нужно сделать выверку точек под опоры — в этом поможет отвес. Если все правильно, в серединах фронтов ставят пару опорных блоков. Они подпирают прогоны. Связывают далее сами опорные конструкции между собой и с прогонными узлами. В центрах балок помечают, где будет производиться крепление опор и конькового блока. Установку дощатых стоек производят на строго одинаковых расстояниях.
Размер стоечных частей и перекрывающих балок должен быть идентичен. Предварительные соединения делаются с помощью гвоздей. Но собрать стропила при окончательной установке придется с использованием уголков. Начальную пару стоек фиксируют затяжными брусками. Уже только затем идет крепление отдельных стропил.
Ставят их на мауэрлаты либо на перекрывающие балки. Выбор того или иного варианта определяется планом строительства
Что немаловажно, коньковые стропила можно связать с помощью шайб и болтов либо за счет накладок из металла. Подкосы присоединяют к центрам боковых стропил, стоек и бабок, устанавливаемых в середине затяжки. Так работают последовательно по всем фермам
Затем их связывают при помощи прогонов. Дистанция между фермами должна составлять 0,6-1 м. Чтобы повысить прочность сборки, дополнительно применяют усиление скобами. Потом уже можно переходить к обрешетке и другим значимым элементам
Так работают последовательно по всем фермам. Затем их связывают при помощи прогонов. Дистанция между фермами должна составлять 0,6-1 м. Чтобы повысить прочность сборки, дополнительно применяют усиление скобами. Потом уже можно переходить к обрешетке и другим значимым элементам.
О том, как сделать стропильную систему мансардной крыши, смотрите в следующем видео
Основные понятия
Прежде чем вы начнете делать проект мансардной крыши, нужно понимать, чем мансарда отличается от обычного чердака, и какие требования предъявляются к этому помещению в нормативных документах. Что касается каркаса и сечения стропил, то тут между этими помещениями нет различия. Основные отличия в нормируемых габаритах мансарды:
- ее высота не должна быть ниже 2,5 м;
- от уровня чистого пола до линии пересечения стен со скатами крыши должно быть не менее полутора метров;
- если несущая конструкция стропильной системы мансарды не отличается от чердака, то сам кровельный пирог имеет множество дополнительных слоев для пароизоляции и эффективного утепления крыши.
Если проект мансарда задуман для уже существующего дома с чердаком, то габариты этого помещения необходимо сопоставить с размерами, которые указаны в нормативных документах. Так, если от уровня пола до линии пересечения стропил со стенами меньше 1,5 м, то на требуемом расстоянии от стен можно выполнить деревянный каркас, который впоследствии зашьется внутренней отделкой. Полученное скрытое пространство под стропилами можно использовать для обустройства мест хранения.
Способы монтажа мансардной крыши
Устройство стропильной системы мансардной крыши может осуществляться двумя способами. Первый вариант предполагает сбор стропильного каркаса на земле с последующим подъемом его в готовом виде наверх дома и основательного закрепления. Способ эффективен для малогабаритных конструкций.

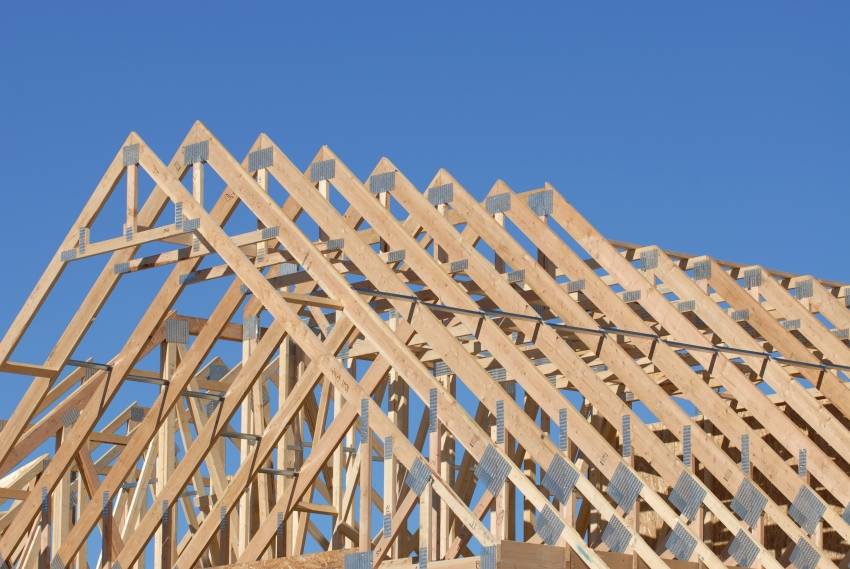

Фермы удобнее всего собрать прямо на земле и потом поднять их и закрепить
Как правильно сделать мансардную крышу со сбором части стропильной системы на земле? Предварительно наверху здания вертикально выставляются и закрепляют крайние конструкции, которые будут впоследствии фронтонами. Временно закрепить их можно при помощи длинных брусьев, прибитых к стене. В мауэрлате создаются углубления с заданным шагом, куда будет монтироваться собранная конструкция. Для обеспечения правильной геометрии и создания жесткости конструкции, ее элементы можно закрепить распорками. Когда будет окончен монтаж боковых балок, и вся система приобретет необходимую жесткость, распорки можно убрать. Видео монтажа стропильной системы двухскатной мансардной крыши наглядно покажет все особенности данного варианта.
Второй вариант более традиционный. Он предполагает устройство мансардной крыши на месте с соблюдением строгой последовательности действий. Этот метод наиболее удобен и эффективен при возведении крупногабаритной стропильной системы. Потому как для поднятия собранной конструкции наверх понадобиться привлечение специализированной техники.
Как построить мансардную крышу традиционным способом?
Некоторые тонкости в технологии возведения мансардных крыш частных домов зависят, непосредственно, от ее вида. Однако последовательность действий схожа для всех видов мансардных крыш.

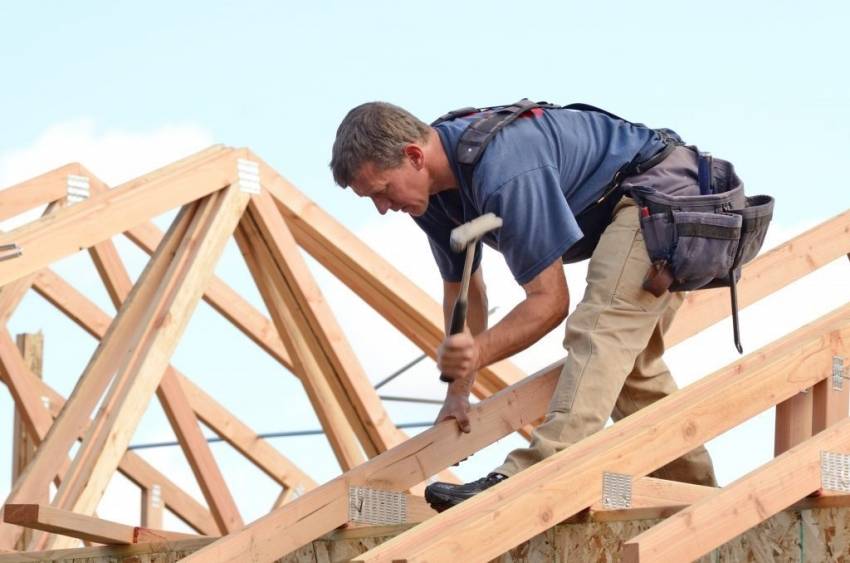

Деревянные стропильные фермы крепятся с помощью металлических зубчатых гвоздевых пластин
Перед тем, как сделать мансардную крышу, необходимо уложить в продольном направлении на несущие стены мауэрлат, и закрепить его на кладке или армопоясе при помощи шпилек или катанки. Стропильная конструкция мансардной крыши деревянного дома может крепиться на верхний венец, который будет исполнять роль мауэрлата.
Строительство мансардной крыши начинают с установки балок для перекрытия. Их крепят на мауэрлат. Затем к балкам крепятся строительные ноги. В центре балок следует отметить места монтажа опор и конькового элемента.
С соблюдением одинакового расстояния следует смонтировать стойки из досок, закрепляя их при помощи уголков. Первая пара стоек скрепляется затяжками из деревянных брусков. На образованную П-образную конструкцию следует монтировать стропила. Они могут устанавливаться на мауэрлат или при помощи вырубки паза на балку перекрытия.
Далее следует перейти к установке коньковых стропил, которые соединяются при помощи металлических накладок или болтов с шайбами. Для создания необходимой жесткости конструкции к центральной части бокового стропила и стойке необходимо прикрепить подкосы, а в центре затяжки смонтировать балки. Аналогичным образом выполняется установка других ферм с расстоянием 60-100 см. Крепятся они между собой при помощи прогонов.
Стропила могут быть соединены при помощи мобильного строительного пресса
С помощью скоб выполняется фиксация всех узлов мансардной конструкции, и придается ей окончательная прочность. После этого следует смонтировать обрешетку, которая может быть сплошной или разреженной, что зависит от варианта кровельного покрытия.
Если используется гибкая черепица, асбестоцементный плоский шифер или рулонный материал, следует выполнить сплошную обрешетку. Она устанавливается в два слоя. Нижний настил состоит из брусков толщиной 20 см, уложенных с шагом в 30 см. Верхний настил, состоящий из досок размером 20×50 см, прибивается по отношению к нижнему слою под углом 30-45 град.
Для глиняной черепицы, азбестоцементного шифера, металлочерепицы, стального, металлического покрытия используется разреженный тип обрешетки. Для этого выполняется монтаж брусков, сечением 5×5 см и шагом в 20-30 см, от карниза вверх перпендикулярно стропилам. На свесе необходимо установить настил из деревянных досок шириной около 70 см. Далее следует закрепить бруски вдоль конька и ребер, которые соединяются встык. Наглядно данный процесс можно увидеть на фото стропильной системы двускатной крыши под металлочерепицу.
Чтобы гвозди при креплении стропил не раскалывали стропильную ногу и кобылку, необходимо соблюдать требования СНиП
Возведение мансардной крыши
Если вы строите дом с нуля, то мансарда будет сразу включена в проект дома. А значит, до начала строительства крыши вам необходимо только выгнать на нужную высоту стены и фронтоны будущей мансарды. Если же вы делаете монтаж мансардной крыши на дом, где она не была предусмотрена заранее, то придется собрать бумаги:
- Обращаетесь в БТИ за разрешением на достройку.
- Далее нужно подготовить проект будущей мансарды. Вы можете сделать это самостоятельно или прибегнув к услугам специалистов.
- Опять идете в БТИ, где вам должны утвердить проект.
Теперь осталось только демонтировать старую кровлю и стропильную систему, а потом достроить мансардный этаж по чертежам нового проекта.
Монтаж изоляции и обрешетки
Далее осуществляем строительство стропильной системы. Теперь можно приступать к устройству самой крыши. Прежде всего, покрываем всю поверхность кровли слоем гидроизоляционной мембраны. Полотно настилаем, начиная с нижнего края ската, нахлест делаем не менее 15см. Крепится гидроизоляция к стропилам при помощи продольно расположенных реек, как на фотографии.
Крыша мансарды своими руками. Укладка гидроизоляции
Для обрешетки подойдет как брус от 5,5х5,5 до 6,5х7см, так и доска шириной до 15см и толщиной от 2,5. Ширина шага обрешетки зависит от того, какой кровельный материал вы выбрали:
- Под рулонные материалы используется доска, которая укладывается вплотную, без промежутков.
- Под черепицу лучше подойдет брусок. Укладка обрешетки постоянно должна контролироваться уровнем. Шаг здесь определяется размером самой черепицы.
- Мягкая кровля – делаем сплошной настил из досок.
- Под шифер крепим брус с шагом в 50-80 см, параллельно коньку. Затем вразброс крепим доски, но уже перпендикулярно. Доски размещаем так, чтобы каждый шиферный лист имел три точки опоры: по краям и в середине.
На коньке крепим две доски обрешетки, по обе стороны скатов. На фото хорошо видно их расположение.
Как построить мансардную крышу: заканчиваем монтаж обрешетки
Укладка асбестово-цементных листов
Шифер укладываем поперечными рядами, начиная с нижних частей скатов. Крепим первый лист, за ним второй с нахлестом в две волны. Гоним ряд до противоположного края крыши. Места соединений листов совпадать не должны, поэтому первый лист второго ряда мы обрезаем наполовину. Третий ряд опять начинаем с целого листа, четвертый с половины и т.д. Поперечный нахлест везде делаем по 25см. Крепление листов осуществляется шурупами, имеющими стальные шайбы и резиновые прокладки.
Устройство мансардной крыши: укладка шифера
Когда оба ската будут покрыты шифером до самого верха, укрываем конек полосой рубероида. Ширину полосы подбираем так, чтоб она спускалась на обе стороны крыши на 20-25 см. Далее устанавливаем на конек готовые завершающие элементы. Вокруг труб, если они есть, сооружаем фартук из оцинкованного железа. Не забываем про устройство водостока.
Схема мансардной крыши: завершение работ
Мансардная крыша своими руками: видео содержит полезные сведения об организации водостока.
Утепление и звукоизоляция
Основная звукоизоляция в помещении мансарды приходится на полы. Шумопоглощение необходимо для обеспечения комфорта в верхней части этажа, и чтобы лишний шум не переходил на соседние комнаты.
С этой целью используются старые проверенные способы и новые технологии:
- на лаги укладывают пенополиэтилен с фольгой (на одну сторону);
- между балками насыпают песок толщиной 5 см.
Из-за постоянного контакта мансардной кровли с атмосферными нагрузками, летним перегревом или зимним охлаждением крыши необходимо провести работу по дополнительному утеплению мансарды. Для этого еще на стадии возведения под шифер или другой настил укладывают специальный защитный слой утеплителя и пленки против влаги. Основной фронт работ по гидроизоляции мансарды проводится изнутри уже по окончании основного этапа строительства.
Важно между слоем кровли и утеплителем оставить небольшое пространство для естественной вентиляции. Сегодня проводится дополнительное наружное утепление мансарды современными средствами, чтобы не сокращать полезную площадь внутри мансардной постройки. Небольшой вес утеплителя не дает конструкции просесть или деформироваться
В продаже есть специальные утеплители – материалы для распыления. Они создают равномерную прочную поверхность, предотвращающую появление влаги
Небольшой вес утеплителя не дает конструкции просесть или деформироваться. В продаже есть специальные утеплители – материалы для распыления. Они создают равномерную прочную поверхность, предотвращающую появление влаги.
Окна для мансардной крыши
Мансарда отличается от обычных помещений тем, что ее стенами является стропильный каркас, который состоит из определенных кровельных поверхностей, что наглядно показано на чертежах мансардных крыш. Это влияет и на конструкцию окна для данного помещения, которое должно хорошо пропускать естественный свет, и одновременно удерживать нагрузку в виде сильных порывов ветра или обильных атмосферных осадков. Это связано с тем, что влияние погодных условий на наклонную часть крыши намного сильнее, чем на массивные несущие элементы здания.
Важно! Согласно СНиП, площадь окна должна составлять не менее 10% от общей площади пола. Окно в мансардной крыше, фото наглядно это отображают, может располагаться в плоскости крыши, наклонно или вертикально, или быть в торце мансарды
Вертикальные окна в плоскости крыши могут быть выступающими над ней (дормер), или утопленными в помещение
Окно в мансардной крыше, фото наглядно это отображают, может располагаться в плоскости крыши, наклонно или вертикально, или быть в торце мансарды. Вертикальные окна в плоскости крыши могут быть выступающими над ней (дормер), или утопленными в помещение.
При монтаже и обустройстве кровли, стоит уделить особое внимание утеплению окон чтобы избежать образования «островков холода»
Наиболее популярным и простым в установке является наклонное окно в плоскости крыши. Оно способно пропустить максимальное количество естественного дневного света. После его монтажа поверхность крыши не меняется, а остается ровной. Однако такой вариант требует создания должной гидроизоляции примыкания. Здесь следует использовать специальные модели с армированным стеклом и усиленной металлопластиковой рамой.
Площадь оконного проема подбирается пропорционально углу наклона кровли. Ширина окна должна быть подобрана таким образом, чтобы элемент вписывался в расстояние между стропилами, не нарушая целостность конструкции. Если окно будет намного шире, тогда придется установить усиленную балку, которая будет соединять разрезанные стропила для установки окна. В этом случае, если одного неширокого окна недостаточно, лучше установить два соседних нешироких элемента, что обеспечит целостность стропильного каркаса.
Для установки окна-дормер требуется усложнение геометрии крыши, а именно требуется монтаж боковых и верхних ендов с последующей их тщательной гидроизоляцией. Также усложняется укладка кровельного покрытия.
Установку и утепление мансардного окна следует проводить по инструкции, чтобы избежать конденсата и появления влажности внутри помещения
Вертикальное окно, утопленное в помещение, целесообразно устраивать лишь, когда через него будет осуществляться выход на балкон. В остальных случаях это неоправданные значительные финансовые затраты (усложнение геометрии крыши) с получением минимального эффекта (недостаточное естественное освещение).
Самым простым, практичным и дешевым вариантом является установка окна в торце крыши. Это особенно актуально для дачных домов с мансардной крышей.
Разновидности мансардных крыш
Мансардная крыша своими руками – это отличная возможность расширить полезное пространство в частном доме. Каким будут габариты пространства, заключенного между фронтонами постройки и скатами кровли, зависит от формы и конструкции крыши.
Мансардная крыша: фото крыши с ломаными скатами
Крыша мансардного типа бывает нескольких видов:
Односкатная. Это наиболее простой вариант, однако, на практике к нему обращаются довольно редко, по большей части, чтобы сделать мансарды на небольших загородных домиках.
Проекты мансардных крыш с двумя скатами
Различаются следующие типы двускатых кровель: щипцовые и ломаные. Двускатная щипцовая, пожалуй, пока не имеет соперников по популярности. Ни ее проектирование, ни строительство своими руками, как правило, не вызывают особых сложностей.
Мансарда двухскатной крыши
Схема мансардной крыши с симметричной щипцовой системой достаточно простая. Фронтоны таких домов, чаще деревянных, имеют треугольную форму. В несущую конструкцию щипцовой мансардной крыши входят наклонные или висячие стропила.
Конструкция мансардной крыши двухскатной
Ломаная мансардная крыша отличается от щипцовой наличием на каждом из скатов двух скатных плоскостей, пологого и крутого. Уклон верхнего – примерно 20–30 градусов, нижнего – 60–80 градусов. Это экономичный вариант для частного дома, ширина которого не больше 6 м. Сделать ломаную мансардную крышу своими руками немного сложнее, но это вполне окупается полноценной площадью мансардного этажа, которая позволяет обустроить внутри спальню, детскую, кухню и т. д. Каркас мансардной крыши этого типа состоит из ферм, в которых стропила укреплены стойками, а нижний пояс становится основой пола мансарды. Места излома усиливают растяжками.
Конструкция мансардного этажа ломаной и щипковой крыши
Еще одной разновидностью двускатной является полувальмовая. Спроектировать ее в целом можно, как обычную симметрическую стропильную конструкцию с опорой на мауэрлат, с той лишь разницей, что над ее фронтонами имеются небольшие скаты.
Четырехскатная мансардная крыша
Конструкция четырехскатной кровли позволяет обустроить под ней дополнительный этаж – просторный и удобный. Монтаж мансардной крыши с четырьмя скатами, безусловно, сложнее, чем изготовление двускатной системы. Ее стропильная система считается наиболее сложной. Особого подхода требует размещение мансардных окон. В вальмовой крыше их обычно устанавливают в плоскости пирога кровли. Красивые обеспечивают эффективное освещение.
Вертикальные мансардные окна на датской вальмовой крыше
Более практичной в этом смысле является вариант датской. В отличие от классической вальмовой, в их верхней части имеются фронтоны, которые позволяют организовать освещение мансарды при помощи обычных вертикальных окон.
Скелет вальмовой крыши с мансардой
В обычной вальмовой крыше стропила прямые, без переломов. Верхним концом угловые ребра опираются на конек, длина которого зависит, в частности, от запланированной стропильной системы. Четырехскатные крыши тоже бывают ломаными. Реализация такой конструкции достаточно сложна, но позволяет получить в соответствии с планом значительное увеличение полезного пространства мансардного этажа.
Шатровая мансардна – почти вальмовая. Почти, потому что все ее скаты, имеющие форму равнобедренного треугольника, сопрягаются в одной точке, то есть шатровая крыша не имеет конька.
Куполообразная крыша
На этом многообразие мансардных крыш не кончается.
- Многощипковые, представляющие собой комбинацию нескольких двухскатных имеют сложную геометрию со множеством изломов.
- Конические, сводчатые, купольные с изысканным дизайном и т. д.
Все эти варианты считаются очень сложными для исполнения и изначально требуют профессионального подхода. Это целый комплекс задач, начиная от чертежа и расчёта и кончая материалом покрытия, для которых нужно найти правильное решение. Необычность и особая эстетичность этих крыш, как правило, увеличивает количество скатных изломов, которые образуют множество внутренних углов (ендова). Каждый из них несет в себе потенциальную опасность целостности кровли. На этих участках, как правило, задерживается дождевая вода и образуются снежные мешки, которые становятся причиной протечек.
Крыши домов с мансардой: фото основных вариантов перекрытия
Расчет мансардной крыши в этом случае практически невозможен без специальных навыков, поэтому если ваша мечта крыша мансарда своими руками, то выберите проект с меньшим количеством сложных элементов, чтобы не становиться перед необходимостью постоянного ремонта.
Зачем делать мансарду
В первую очередь, это комфортное дополнительное жилое помещение в любой сезон. При правильной организации всей конструкции мансарда станет любимым местом для проведения досуга или проживания всех членов семьи, а также на неожиданный прием гостей, которым понадобится спальное место.
Многощипцовая крыша с мансардой смотрится очень эффектно и, можно сказать, является украшением всего дома. Но одного желания произвести впечатление будет мало. Сама конструкция довольно сложна, а многочисленные пересечения скатов будут образовывать ендовы (сформированные внутренние углы). Именно ендовы считаются наиболее слабым местом в многощипцовой кровле, так как по ним будет протекать большая часть атмосферных осадков и скапливаться снег, что добавит нагрузку на всю конструкцию. Но при должном уходе все недостатки сводятся к минимуму.
Какого размера должна быть мансарда? При параметрах жилплощади 10 на 12 м 2. достаточно выделить территорию равную одной трети или половине дома. То есть 40-60 м 2. Материалы, используемые под строительство: пено- или газобетон, керамоблок, кирпич, каркас, дерево. Чтобы понять, какая мансарда необходима, нужно знать размеры жилой постройки (10х13, 11х12, 11х13 и т.д.), наличие гаража, подсобных и подвальных помещений, этажность здания. Тип материала, используемого для возведения стен и перекрытий, желаемую функциональность комнаты.
Не нужно забывать о тепло- и гидроизоляции. Если мансарду, даже временно, предполагается использовать для проживания, обязательны качественный гидробарьер, пожаробезопасная термоизоляция и обработка антисептиками всех поверхностей стен, пола и потолка.
Приблизительный макет строения выглядит так:
Разновидности мансард
Мансардные крыши бывают нескольких разновидностей – из всего списка вы можете подобрать подходящий вариант. Главные аспекты постройки общие для всех видов крыш.
Самой популярной считают односкатную мансарду, которая имеет некоторый уклон. Этот вид является самым простым и экономичным.
Двускатная мансардная крыша сооружается по аналогичному принципу, но обеспечивает больше пространства. Подвидом двускатной конструкции являются ломаные крыши. Они часто используются в домах с небольшой площадью.
Состоящие из четырех скатов вальмовые кровли относятся к усложненным конструкциям, для постройки которых потребуется некоторый опыт.
Любителям оригинального дизайна подойдет пирамидальная или коническая разновидность кровли. Они гармонически смотрятся на зданиях, имеющих множество углов или форму круга. Этот вид мансарды легко сочетается с любым видом крыш.
Крыши из Ондулина
Ломаная крыша из зеленого Ондулина гармонично дополняет архитектуру деревянных каркасных домов, построенных в деревенском стиле. Натуральные тона светлого или темного дерева приятно сочетаются со всеми оттенками зеленого и органично вливаются в окружающий ландшафт. Белые обрамления оконных проемов освежают темную цветовую гамму фасадов на фото и вносят акцентные штрихи в дизайн дома.
Комбинация вагонки на фасадах и кровельного покрытия из Ондулина — один из самых экономически выгодных вариантов отделки частного дома. Рифленая поверхность стен в какой-то мере перекликается с волнообразным профилем Ондулина — и это придает цельность экстерьеру здания, несмотря на выраженный цветовой контраст между терракотово-красным кровельным настилом и белой стеновой обшивкой. Такая основательная ломаная крыша, цвет которой намного темнее фасадной отделки, добавляет солидности антуражу дома.
Простота монтажа ломаной кровли из Ондулина позволяет реализовать достаточно сложные конструкции, одну из которых вы видите на фото. Здесь кровля имеет не только два ската с небольшим изломом, она также снабжена дополнительными, более пологими скатами, которые помогают отводить обильные осадки без лавинообразного схода. Кроме конструктивной практичности, крыша из коричневого Ондулина на фото эффектно оттеняет песочно-желтые фасады дома.
Утепление мансарды
Поскольку мансардное помещение планируется как жилое, его следует хорошо утеплить. Из теплоизоляционных материалов с деревом лучше всего «дружит» минеральная вата, потому что пропускает влагу и позволяет ему «дышать». Толщина слоя – не менее 150 мм, а в северных регионах – до 300 мм. Утепление производится в таком порядке:
- Нарежьте плиты минваты и вставьте их враспор между стропилами.
- Для изоляции фронтонов прибейте дополнительные стойки и таким же образом заложите между ними утеплитель.
- Если ширины стропильных ног недостаточно для создания теплоизоляции нужной толщины, после укладки первого слоя приколотите к ним горизонтальные бруски контробрешетки. Между ними вставляйте плиты второго слоя.
- Укройте утеплитель изнутри пароизоляционной пленкой, укладывая ее с нахлестом 15 см и проклеиванием стыков алюминиевым скотчем.
- Прибейте сверху планки обрешетки для облицовки гипсокартоном или другим отделочным материалом.
Наглядно процесс теплоизоляции мансарды показан в очередном видео:
Виды конструкций мансардных крыш
Создать мансардную крышу можно на здании любой конфигурации. Геометрические формы конструкции могут быть различными. Она бывает:
- треугольной и ломаной;
- симметричной и нестандартной;
- занимающей весь периметр дома или его часть.
Мансарда занимающая весь периметр дома
Мансарда может выступать за контуры дома. В этом случае устанавливаются опорные элементы, к примеру, колонны или столбы. Часто выступающая территория используется для оформления открытой террасы, застекленной веранды, оранжереи и др. Популярными элементами мансард являются балконы. Они придают конструкции привлекательность, повышают комфортность помещений.
Мансарда может выступать за контуры дома
Сейчас в чердачных помещениях можно создать качественное освещение, не нарушая прочность, герметичность конструкции. Есть специальные окна, предназначенные для монтажа в наклонных поверхностях. Они оборудуются стеклами повышенной прочности, исключают протекание воды в помещение. На фото мансардных крыш частных домов можно посмотреть особенности установки, устройства таких систем.
Мансарда оборудуется стеклами повышенной прочности
Виды крыш домов под обустройство мансарды
В зависимости от вида кровли частных домов площадь мансарды будет меняться. Также ее конструкция скажется на общей стоимости строительства. Далее перечислены наиболее распространенные виды крыш, их преимущества и недостатки.
Односкатные
Односкатные крыши редко применяют в жилищном строительстве. Чаще такие виды применяют при обустройстве гаражей и подсобных помещений, а не частных домов. Пространство под ними крайне неудобно использовать для оформления мансарды.
Двускатные
Двускатные крыши очень распространены, такой проект можно назвать классическим. Такая кровля состоит из двух частей, которые в месте пересечения соединяются коньком из металла. При этом размер полотен и угол, под которым они зафиксированы, может отличаться.
Двускатные крыши считаются самыми функциональными. Пространство под ними удобно использовать для обустройства мансарды.
Вальмовые
Вальмовые крыши представляют собой усложненную конструкцию двускатных. Вместо внешних стенок, называемых фронтонами, у них обустроены треугольные скаты (вальмы). Как показывают проекты, часто на них располагают окна.
Вальмовые крыши очень интересно смотрятся на фото. Ввиду сложной конструкции их проектирование и возведение стоит доверить специалистам. Эти виды кровли лучше противостоят сильным ветрам и осадкам. В частных домах и коттеджах чаще всего обустраивают именно вальмовые крыши. Под ними остается достаточно много пространства для мансарды.
Внимание! Еще один вариант крыши с вальмами – шатровая. Она проектируется из треугольных скатов, которых может быть 4 или больше
Они держатся металлическими коньками, на самом верху в центре сходятся.
Ломаная
Ломаная крыша – по сути, та же двускатная, но полотна кровли имеют излом. На фото можно увидеть проекты с окнами на фронтонах.
Преимущества ломаной крыши в том, что обтекаемая форма делает ее устойчивой к порывам ветра. Также под ней остается достаточно пространства для обустройства жилой комнаты.
Комбинированные
Комбинированные кровли подходят для устройства балконов и мансард. Они выглядят на фото очень оригинально, но требуют немалых затрат на проект и строительство.
Варианты окон мансардного этажа
Мансарда, будучи жилым помещением, должна быть хорошо освещена. СНиПы рекомендуют 10 %-ную площадь остекления от площади пола в комнате.
Самый простой способ впустить под крышу свет — предусмотреть окна во фронтонах. Если Вы предусмотрели несущие стойки, то поставить такое окно не составит никакого труда. Не потребуется ни специальная гидроизоляция, ни усиление конструкции мансардной кровли. Если окно будет только с одной стороны, эта сторона должна быть западной или южной, так в нее попадет больше света в течение дня.
Следующим популярным и привлекательным решением являются наклонные окна. Они не требуют изменения конструкции кровли. Также их преимущество — в большом количестве света, которое они обеспечивают. Однако при монтаже наклонных окон нужна хорошая гидроизоляция рамы. В регионах со снежной зимой рекомендуют ставить усиленные окна, так как при наличии толстого слоя снега им придется испытывать дополнительную нагрузку.
Чем круче угол ската кровли, тем меньшей высоты можно делать окно. На пологих участках высота, напротив, должна быть больше. Обычно наклонные окна не делают шире межстропильного шага, так как это вызвало бы необходимость серьезного усиления соседних стропильных ног, на которые бы перераспределился вес крыши. Целесообразнее сделать два узких окна — света через них будет проникать столько, сколько нужно, а на конструкционные элементы влияния не будет.
Иногда в мансарде делают окна дормер, для которых устраивают специальный выступ. Плюс состоит в вертикальном расположении рамы и возможности стоять перед окном в полный рост. Минус — необходимость изменения конфигурации кровли. На сплошной поверхности появляются сразу две ендовы — места встречи двух плоскостей, где возникает наибольшая опасность протекания.
Окно, подобное дормеру, но только навыворот, то есть утопленное внутрь мансарды, делают в том случае, если хотят обеспечить выход на балкон. Иных преимуществ у такого решения нет, так как света в помещения в этом случае попадает меньше, чем через стандартные наклонные окна.
Как построить мансардную крышу традиционным способом?
Некоторые тонкости в технологии возведения мансардных крыш частных домов зависят, непосредственно, от ее вида. Однако последовательность действий схожа для всех видов мансардных крыш.
Деревянные стропильные фермы крепятся с помощью металлических зубчатых гвоздевых пластин
Перед тем, как сделать мансардную крышу, необходимо уложить в продольном направлении на несущие стены мауэрлат, и закрепить его на кладке или армопоясе при помощи шпилек или катанки. Стропильная конструкция мансардной крыши деревянного дома может крепиться на верхний венец, который будет исполнять роль мауэрлата.
Строительство мансардной крыши начинают с установки балок для перекрытия. Их крепят на мауэрлат. Затем к балкам крепятся строительные ноги. В центре балок следует отметить места монтажа опор и конькового элемента.
С соблюдением одинакового расстояния следует смонтировать стойки из досок, закрепляя их при помощи уголков. Первая пара стоек скрепляется затяжками из деревянных брусков. На образованную П-образную конструкцию следует монтировать стропила. Они могут устанавливаться на мауэрлат или при помощи вырубки паза на балку перекрытия.
Далее следует перейти к установке коньковых стропил, которые соединяются при помощи металлических накладок или болтов с шайбами. Для создания необходимой жесткости конструкции к центральной части бокового стропила и стойке необходимо прикрепить подкосы, а в центре затяжки смонтировать балки. Аналогичным образом выполняется установка других ферм с расстоянием 60-100 см. Крепятся они между собой при помощи прогонов.
Стропила могут быть соединены при помощи мобильного строительного пресса
С помощью скоб выполняется фиксация всех узлов мансардной конструкции, и придается ей окончательная прочность. После этого следует смонтировать обрешетку, которая может быть сплошной или разреженной, что зависит от варианта кровельного покрытия.
Если используется гибкая черепица, асбестоцементный плоский шифер или рулонный материал, следует выполнить сплошную обрешетку. Она устанавливается в два слоя. Нижний настил состоит из брусков толщиной 20 см, уложенных с шагом в 30 см. Верхний настил, состоящий из досок размером 20×50 см, прибивается по отношению к нижнему слою под углом 30-45 град.
Для глиняной черепицы, азбестоцементного шифера, металлочерепицы, стального, металлического покрытия используется разреженный тип обрешетки. Для этого выполняется монтаж брусков, сечением 5×5 см и шагом в 20-30 см, от карниза вверх перпендикулярно стропилам. На свесе необходимо установить настил из деревянных досок шириной около 70 см. Далее следует закрепить бруски вдоль конька и ребер, которые соединяются встык. Наглядно данный процесс можно увидеть на фото стропильной системы двускатной крыши под металлочерепицу.
Чтобы гвозди при креплении стропил не раскалывали стропильную ногу и кобылку, необходимо соблюдать требования СНиП
