Прицепы для мотоблоков

Нужны ли права на управление мотоблоком с прицепом, какая категория

Различная мини-техника все чаще встречается в городах, но насколько законно на ней передвигаться многие не знают.

При выезде на дороги общего пользования автоинспектор вправе выписать крупный штраф, если водитель не соблюдает определенные правила.

Однако проблем можно избежать узнав, нужны ли права на мотоблок, к каким ТС он относится и как им правильно управлять на дорогах.

Является ли мотоблок транспортным средством

Следуя законодательным документам, мотоблок не относится ни к одному виду транспортных средств. Даже если к нему присоединить прицеп, он не будет считаться трактором либо вездеходом. Мотокультиватор — это отдельный вид техники, не предназначенный для передвижения по автомагистралям.

Поездка на мотоблоке по дорогам общественного пользования

В ПДД нет упоминаний о мотоблоках и необходимой категории. Однако передвигаться по дорогам общественного пользования возможно в том случае, если у водителя есть права на мотоцикл.

Открытая категория А позволит избежать проблем при встрече с автоинспектором.

Водительское удостоверение в таком случае является подтверждением того, что владелец знает правила движения и соблюдает их, а также имеет опыт вождения.

Без удостоверения ездить по дорогам общего пользования нельзя, иначе сотрудник ГИБДД может выписать штраф, ссылаясь на КоАП (Статья 12.11)

Стоит обратить внимание на реконструированные модели

Например, если мотоблок переделан в минитрактор, то обойтись нельзя без тракторных прав нельзя.

Со скольких лет можно управлять мотоблоком

Нередко в документах по эксплуатации мотоблока можно встретить запрет использования аппарата лицам, которым не исполнилось 14 лет. Справиться с довольно тяжелым агрегатом ребенок младшего возраста просто не сможет. Речь идет о работах на приусадебном участке, а не выезде на дороги общего пользования.

Если есть необходимость выезжать на автомобильную магистраль, то требуется удостоверение на мотоцикл, ранее уже выяснено, какая нужна категория прав на мотоблок. Удостоверение на мотоцикл выдается только с 16 лет, следовательно, управлять культиватором можно с этого возраста.

Для получения других категорий придется подождать до совершеннолетия.

Необходимы ли права на мотоблок, оснащенный прицепом

Если следовать правилам, то для работы на мотоблоке ни с прицепом, ни без него водительское удостоверение не нужно. Однако несовершенства законодательства часто не спасают от штрафов, выписанных автоинспектором. Многие водители ссылаются на то, что мотокультиватор не относится к ТС, а значит, удостоверение на него не нужно.

К сожалению, они забывают о важной вещи — мини-техника не предусмотрена для выезда на дороги общего пользования, но как тогда перевозить груз и какие нужны права на мотоблок с прицепом? В таком случае необходимо не только получить удостоверение категории А1, но и оборудовать культиватор светоотражающими элементами

Необходимый минимум для выезда на трассу

Порой маршрут к нужному объекту для работы пролегает через автомобильные магистрали. Получить штраф за препятствие движению других транспортных средств никто не хочет, поэтому нужно соблюдать правила. Владельцу необходимо перед выездом на трассу:

• получить водительское удостоверение категории А (на мотоцикл);
• изучить правила дорожного движения;
• иметь при себе документы на мотокультиватор, а также права;

Придерживаясь данных рекомендацией владелец сельскохозяйственной техники вправе передвигаться по дорогам общего пользования, не опасаясь штрафа. С самодельными машинами все намного труднее. Сотрудник ГАИ может выписать штраф даже при наличии прав любой категории, так как на самодельном мотоблоке нельзя ездить.

Наказание за езду без прав

Несмотря на то, что мотокультиваторы не относят к транспортным средствам и о них нет ни слова в правилах, водителю может быть выписан штраф. Сотрудники ГИБДД, встретив агрегат на автомагистрали, часто расценивают его как помеху движению.

За управление мотоблоком без прав грозит наказание в виде штрафа размером от 5 до 15 тысяч рублей, согласно Кодексу об административных нарушениях Российской Федерации.

Если ПДД нарушены неоднократно, то техника может быть изъята на специальную стоянку, а владельцу выписан штраф до 50 тысяч рублей.

Как можно сделать двухосный прицеп?

Прицепы с одной осью можно встретить чаще, но у них есть некоторые недостатки. В частности — это их центр тяжести. Ведь в том случае, если постановка кузова неверная, то груз будет заваливаться. Также это может привести к увеличению напряжения в месте сцепления, что в итоге его испортит. Избежать этого можно, если разместить центр тяжести строго над осью.

Убрать этот недостаток, а также увеличить грузоподъёмность можно, используя двухосные прицепы. Они состоят из главных блоков и узлов, как и модели с одной осью. Их единственное отличие — это четыре колеса и две оси. Причём оси изготавливаются так же, как и в прицепах с одной осью.

Основные этапы работы

Алгоритм создания навесного оборудования для мотоблока включает несколько основных шагов:

• изображение точной схемы изделия с учетом предполагаемых размеров;
• подготовка необходимых материалов и вспомогательных компонентов;
• организация самого рабочего места с удобным доступом к необходимым инструментам;
• перенос чертежных данных непосредственно на используемые материалы;
• процесс сборки, а также подгонки полученных компонентов в единое целое;
• покраска или покрытие лаком, окончательное оформление кузова.

Необходимые материалы

Комплект материалов и оборудования, необходимых для работы, состоит из:

• электросварочного аппарата;
• болгарки;
• электродрели со сверлами разных размеров;
• десятка электродов No 4;
• стального профиля – трубчатого квадрата с размерами 40Х40 длиной 20 м и 20Х40 длиной 15 м;
• стальной трубы, внутренний диаметр которой соответствует внешнему размеру подшипника у ступицы;
• листового металла 2-миллиметровой толщины площадью 2Х3 м;
• двух ступиц в комплекте от автомобиля «Москвич» марки М2140 либо М 412;
• двух колес от него же, в нормальном техническом состоянии;
• двух навесов от гаражных ворот.

Основные габариты можно подобрать самостоятельно, в зависимости от видов работ, например, 150Х200 см. Высота самодельного прицепа подбирается таким образом, чтобы в рабочем состоянии он имел горизонтальное положение. Грузоподъемность прицепа для обычного мотоблока не должна превышать 500 кг. Для мощных мотоблоков с двигателем в 12 л. с. параметр грузоподъемности может быть и больше. Прицеп можно прикрепить к мотоблоку с помощью стандартной сцепки от плуга или изготовить ее самостоятельно. Водило делается из трубы круглого сечения с выносом от прицепа до отверстия крепления 1,3 м.

Схема шарнирного крепления водила и рамы мотоблока

Нюансы изготовления прочих видов прицепов для сельхозтехники

Рассмотрим основные блоки, которые необходимо использовать для создания функционального оборудования.

Прицеп для культиватора своими руками

Культиватор – это устройство для обработки почвы. Мотокультиватор имеет собственный двигатель, просто культиватор отбирает мощность от другого устройства, например, от мотоблока, который, следовательно, должен иметь устройство отбора мощности, а сам культиватор должен иметь возможность эту мощность принимать. Эта функция присутствует не на всех моделях и мотоблоков, и культиваторов.

Но существует и пассивное навесное оборудование к мотоблоку, для которого не требуется отбор мощности. Образцы и стандартная сцепка представлены на фото. Если в комплекте продажи сцепка отсутствовала, то её можно сделать так, как описано в этой статье.

Навесное оборудование для мотоблокаФОТО: ok.ru

Как сделать двухосный прицеп к мотоблоку

Для перевозки грузов более 300 кг следует делать двухосный прицеп. Технология создания такая же, как и одноосного – разработка конструкторской документации, подбор материалов и подходящих деталей, изготовление деталей и рамы. Так как транспортное средство рассчитано на большую грузоподъёмность, то и раму надо делать более прочной. Для неё потребуются профильные трубы размером не менее 50×50 мм². Колёсные оси привариваются к лонжеронам рамы.

Рама для двухосного прицепаФОТО: traktoramira.ru

Интересный вариант получается, когда мотоблок размещают позади грузовой платформы. Эта компоновка напоминает квадроцикл. В процессе испытаний и доработок передняя часть этой чудо-машины была оснащена рулевой колонкой со всеми необходимыми механизмами. Получилась самобеглая коляска. А сзади к ней можно прицепить грузовую тележку.

КвадроциклФОТО: traktoramira.ru

Самосвальный прицеп для мотоблока

Особенность самосвального прицепа в том, что его кузов не приваривается к платформе прицепа, а устанавливается на шарнире. Центр тяжести загруженного кузова должен находиться немного сзади шарнира. Задний борт должен быть откидным или съёмным. Технология изготовления такая же, как и для других конструкций.

Прицеп-самосвалФОТО: specmahina.ru

Как присоединить автоприцеп к мотоблоку

Фермеры интересуются, как можно присоединить автомобильный прицеп к мотоблоку. Для этого понадобится , который можно соорудить самому. Чтобы соединить прицеп с мотоблоком, нужно снять шаровое соединение (фаркопы), а взамен подсоединить сцепку мотоблока

Присоединяя автоприцеп к мотоблоку, важно учесть 1 нюанс, касающийся автоприцепов: у них нет системы тормозов и сиденья для водителей, ведь они не рассчитаны на мотоблок. Если на прицепе не выезжать на ровную трассу, то без тормозов обойтись в принципе можно, но вот сиденье нужно соорудить обязательно

Прицеп с рулевым управлением — это отдельное устройство на колесах с сиденьем, в передней части которого находится мотоблок, а позади тележка. Такое соединение прицепа с мотоблоком превращает технику в мини-трактор.

В качестве готовой тележки фермеры используют прицеп из мотороллера Муравей. Кузов мотороллера очень прочный. Он незаменим для транспортировки тяжелых грузов. На нем легко можно перевозить до 10 мешков комбикорма, 500 кг угля или 0,5 м³ дров. Задний борт открывается. При желании высоту бортов можно увеличить до желаемых размеров.

Прицеп для мотоблока из Муравья соединяется предельно просто. Вопрос с тормозами отпадает, так как они на Муравье есть, нужно лишь добавить сиденье и соединение с помощью адаптера.

При самостоятельной сборке предпочтительнее использовать сварочный аппарат. Сваривая детали, вы надолго продлите срок службы техники.

Как Вы считаете, прицеп для мотоблока лучше изготовить самому или более надежным будет приобрести готовый заводской сборки?

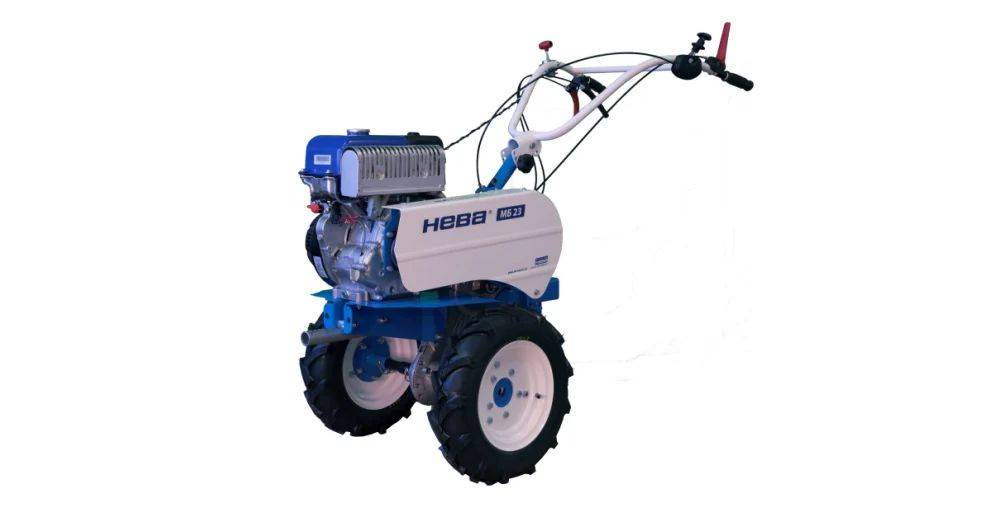

Мотоблок бензиновый Нева МБ-23-Y (MX300) с редуктором МультиАгро 12 л.с.

Фото: pokupki.market.yandex.ru

Мотоблок Нева МБ-23Я МХ300 PRO MBK0018543 предназначен для качественного выполнения агротехнических работ. Балансирный вал обеспечивает низкий уровень вибрации и долгий срок службы двигателя. Возможна регулировка руля по высоте и углу поворота для снижения нагрузки на оператора и повышения мобильности машины при работе в стесненных условиях (вблизи оград, теплиц и т.д.). Установленный редуктор МультиАГРО – авторская разработка завода-изготовителя, защищенная патентом РФ, имеет повышенное передаточное отношение, увеличенное количество передач, усиленный корпус из алюминиевого сплава. Данная конструкция рассматривается как лучший мотоблок с тележкой для перевозки грузов.

Мотоблок бензиновый Нева МБ-23Б-10.0

Преимущества:

• Повышенные тяговые возможности (тяговое усилие 300 кгс)
• Отличная проходимость и управляемость
• Поворотный щиток для удобства перестановки ремня
• Удобство сервисного обслуживания
• Бензиновый двигатель Yamaha MX300 обеспечивает экономию топлива
• Функция разобщения колес – легкий разворот в ограниченном пространстве
• Возможность присоединения различного навесного оборудования
• Рычаг удвоителя на редукторе
• Топливо: чистый бензин АИ-92, АИ-95

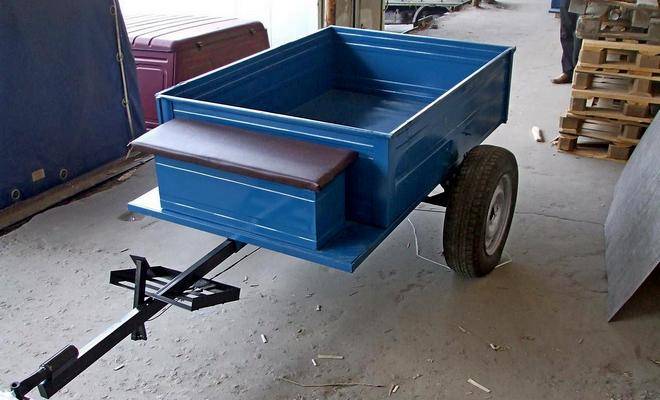

Что представляет собой прицеп к мотоблоку

Прицепное устройство к мотоблоку состоит из:

• кузова;
• колес;
• крыльев;
• сиденья;
• дышла;
• тормозов.

Способность кузова выдержать тот или иной груз зависит от качества сборки. Тележка должна быть изготовлена из прочного материала, способного выдержать тяжесть груза и любые погодные условия. Кроме этого, желательно, чтобы она имела откидные борта для удобства погрузки и разгрузки. Габариты должны быть вместительными и соответствовать мощности мотоблока.

На тележках используют колеса: автомобильные, от мотоцикла и т. п. Главное, чтобы тележка для мотоблока выдерживала большие нагрузки.

Крылья есть и на автомобилях. Служат защитой от попадания камней и грязи от колес.

Все современные прицепы оснащены сиденьями. Некоторые мастера сооружают под ними ящик для хранения необходимых вещей.

Дышло — это крепление в виде треугольника, соединяющее прицеп с мотоблоком.
Тормоза позволят улучшить процесс транспортировки грузов.

Прицепное оборудование для мотоблоков можно приобрести у производителей сельскохозяйственной техники, а можно изготовить самодельный прицеп к мотоблоку. Рассмотрим оба варианта.

На рынке существуют много готовых моделей для мотокультиваторов. Они имеют разные размеры, весовую категорию, грузоподъемность и стоимость. Их плюс состоит в том, что их собирают профессиональные механики по заранее разработанным схемам. Вы на это не тратите ни сил, ни времени. Минусы заключаются, во-первых, в поиске добросовестного производителя, отпускающего качественный товар, а во-вторых, добротный продукт стоит недешево.

Мотоблок выполняет роль лошадиной упряжки. Он выступает в роли привода, подсоединенного дышлом к прицепу. Для этой цели подойдут такие марки мотоблоков как: Патриот, Урал, Кайман 320, Форза, Кроссер, Прораб, Викинг, Техас.

Можно изготовить прицеп для мотоблока Нева, сделанного из прочного металла. Грузоподъемность кузова 500 кг. На тележке есть тормозной привод, что облегчает вождение. На просторах интернета можно встретить очень много чертежей прицепов к мотоблоку Нева. У них удачная конструкция с минимальными расходными материалами.

Среди готовых моделей можно встретить устройство с функцией самосвала. Конструкция в принципе такая же, как и на обычной тележке, но с модификацией, позволяющей совершать разгрузку благодаря откидыванию ящика. Хотя такая модель и стоит дороже, но в хозяйстве она необходима.

Изготовление и сборка тележки часто производится самими хозяевами мотоблоков. Самоделок очень много, но собрать их можно по одному принципу — ходовой части на колесах, бортов и оси, чтобы соединить прицеп с мотоблоком.

Сборка самодельного прицепа для мотоблока

Приступая к реализации проекта, мастеру-самодельщику нужно:

• создать рабочий проект или рисунок (чертеж);
• подготовить материал для рамы и других основных узлов;
• подготовить рабочее место;
• провести разметку основных элементов конструкции прицепа;
• провести выкладку и подгонку углов совмещения;
• собрать шаблоны деталей;
• провести подгонку приобретенных целиком узлов к элементам конструкции.

Необходимые инструменты и материалы

Для проведения работ необходимо подготовить весь необходимый инструмент:

• сварочный аппарат;
• болгарка с комплектом отрезных и абразивных дисков;
• измерительный инструмент – рулетка, металлическая линейка, транспортир, угольник, маркер и мел, чертилка по металлу;
• молоток, зубило, пассатижи;
• слесарные тиски, набор струбцин, сварочные зажимы;
• дрель, набор сверл по металлу;
• заклепочник.

В качестве необходимых материалов понадобятся:

• стальная квадратная или прямоугольная труба 60×60 или 60×30 мм;
• стальная квадратная труба 30×30 или 25×25 мм;
• уголок 25×25 мм;
• швеллер;
• рессоры легкового автомобиля «Москвич»;
• стальной лист толщиной 2 мм;
• оцинкованный лист толщиной 1 или 0,8 мм;
• крепежные элементы, болты, гайки, заклепки.

Для модели с жестким кузовом вместо подпружиненной конструкции колесной пары на рессорах понадобится обычная балка.

Для колес прицепа подойдут готовые автомобильные колеса от легкового автомобиля «Таврия», «Москвич» или «Жигули».

Колеса нужно подбирать сразу со ступицами, это облегчит дальнейшую сборку самоделки.

Рама

Рама прицепа представляет собой цельносварную конструкцию в виде каркасной решетки из квадратной трубы. Траверсы из квадрата 25×25 мм образуют поперечины рамы, а лонжероны изготавливаются из трубы 60×60 или 60×30 мм. Все конструктивные элементы после разметки разрезаются и выкладываются на ровной поверхности, стыки провариваются небольшими швами, каждое место соединения элементов проверяется угольником. После сборки конструкции проводится окончательная сварка всех деталей по периметру всех плоскостей. Окрашивание рамы проводится после обработки поверхности грунтовкой по металлу.

Ходовая часть

В изготовлении самодельного прицепа для мотоблока ходовая часть – самый сложный элемент.

Основой ходовой части выступает балка со ступицами на концах. Швеллера состыковываются друг с другом таким образом, чтобы они образовывали квадрат. Места стыка провариваются сплошным швом. На концах оси устанавливаются ступицы колес и провариваются.

Тщательность сборки оси проверяется путем проверки параллельности плоскостей колесных дисков. Соединение рамы и балки проводится при помощи рессор, при этом концы рессор устанавливаются в приваренные кронштейны на раме, а балку с помощью серьги прижимают к центральной части рессор.

Установленная на раму ходовая часть проверяется дополнительно на устойчивость к опрокидыванию. Как и в автомобиле, рессорная группа оси должна иметь резиновые втулки в кронштейне крепления рамы.

Кузов, обшивка каркаса

Платформа размечается относительно решетки с таким расчетом, чтобы были оставлены припуски для крепления стоек бортов. Передний и боковые борта устанавливаются намертво, а задний борт делается съемным на дверных петлях.

Борта прицепа имеют рамную конструкцию из уголков 25×25 мм. Уголки свариваются встык, швы с внутренней стороны зачищаются по уровню плоскости металла.

Съемные борта собираются в следующей последовательности:

• рама борта;
• проводится подгонка полотна оцинкованного железа по размеру рамки;
• вырезаются полотна борта и закрепляются с помощью заклепок через уголок.

Днище кузова из листа 2-миллиметрового железа устанавливается на раму и приваривается небольшим швом по периметру через каждые 3-5 см.

Установка бортов начинается с установки переднего борта, дальше устанавливаются боковые борта и связываются сварочным соединением.

Задний борт закрепляется в последнюю очередь – сначала размечаются и свариваются петли, а потом фиксаторы-защелки.

Другие детали конструкции

После сборки рамы и кузова устанавливается откидное сиденье – деревянная лавка, размещенная поверх переднего борта с опорой на боковые.

В качестве тормозной системы прицепа рекомендуется использовать элементы тормозной системы автомобиля, ступица и колеса которого использованы в конструкции. Для надежности работы тормозной системы рекомендуется предусмотреть дополнительный фиксатор рычага.

Вас также могут заинтересовать самодельные тележки для мотоблока.

Про навесное оборудование для агрегата Нева читайте в этой статье.

Сцепка

Дышло представляет собой систему сваренных труб, которые присоединяются к лонжеронам прицепа. В месте схода труб спереди устанавливается сцепное устройство. Соединение должно быть несложным, прочным и обеспечивать легкий поворот прицепной тележки за мотоблоком. Зачастую для такой сцепки используют стандартный механизм заводских автоприцепов к фаркопам автомашин.

1. В месте сочленения труб дышла приваривается отрезок сороковой трубы длиной 10 сантиметров.
2. Внутрь трубы устанавливают два подшипника.
3. На трубу со стороны прицепной тележки устанавливается шайба, в которую будет впоследствии вставлена ось прицепного устройства с нарезанной резьбой.
4. Сцепка изготавливается из куска квадратной трубы. Через две противоположные поверхности просверливают сквозное отверстие диаметром, соответствующим фиксирующему пальцу.
5. Квадратную трубу можно дополнительно усилить листом металла, края трубы загибаются.

Такая система надежно обеспечивает устойчивость конструкции и простоту управления. При помощи сцепки тележку мотоблока можно приспособить в качестве легкового автомобильного прицепа.

О технологии и правилах при производстве прицепа

Автомашины есть разных типов с большими и объёмными багажниками, но легковых машин среднего класса больше всего на наших дорогах. Что бы выполнить одноразовую перевозку багажа, можно использовать услуги грузового такси. В случаях много кратных транспортных перевозок применение таксоперевозки может быть не эффективно. В таком случае выходом из сложившейся ситуации будет применение прицепа к легковому автомобилю.

Желание иметь прицеп к автомашине вполне можно реализовать купив представленный в автомагазинах нужный образец заводского исполнения. Многие автовладельцы надеются как то экономить и пытаются смастерить прицеп самодельный или перестроить старый, сделать мощнее, по больше размером.

Новые и постоянно обновляющиеся правила ПДД и распорядительные документы указывают, что любое перестроение транспортного средства или его изготовление требуют от владельца проведение технической экспертизы ТС с получением соответствующего свидетельства на пригодность использования данной конструкции, подтверждение её безопасной эксплуатации.

Для самостоятельного изготовления прицепа следует определиться в определении типа прицепа, что перевозить и что для изготовления требуется.

К примеру, в заводских прицепах используют профессиональные устройства и конструкции, со специальным оборудованием под груз. Эти прицепы имеют дополнительную грузоподъёмность, способны перевозить грузы при разных условиях дорожного покрытия.

Есть такие компоненты, которые изготавливаются на заводе при помощи сложной технологии: горячее цинковое покрытие, высокоточная контактная сварка и прочее.

Чтобы изготовить прицеп к легковому автомобилю своими руками потребуется инструмент и материалы. Решив создавать легковой прицеп своими руками необходимо уже понять, что такое прицеп и какой он будет.

Необходимая информация по нормативам изготовления транспортных устройств даёт возможность создавать чудо технику в соответствии с упрощённым списком требований ГОСТ 37.001.220-80, приведённым ниже:

• По разрешённой массе прицепа ограничение до 1,8 т. Вес не более половины массы буксира и когда транспортное средство без тормозов;
• По длине транспортное средство не более 8 м и не более длины автомашины в полтора раза;
• По ширине до 0,23 м и не шире машины по 20 см с обоих боков;
• По высоте транспортное средство до 3 м и не выше колеи колёс прицепа в 1,8 раза;
• Центр тяжести с грузом должен быть не выше ширины колеи и умноженный на 0,725;
• Ширина дорожного просвета должна быть не меньше клиренса авто;
• По конструкции самодельный прицеп для легкового автомобиля может быть только одноосным. Расстояние между осями спаренной конструкции до 1 м;
• Нагрузка на каждую сторону прицепа должна быть не выше 0,55% собственного веса;
• Общий вес на сцепку прицепа от 25 до 100 кг/с.

Оборудование сцепного устройства должно иметь следующие конструкции:

• Трос неразъёмный или цепь на случай отсоединения транспортного средства от автомобиля во время езды;
• Ограничительные башмаки для устойчивости при самостоятельной стоянке;
• Площадка с домкратным механизмом;
• Съёмный рычажный тормоз;
• Брызгозащитные крылья;
• Подставку для установки знака;
• Опорную стойку;
• Колесо запасное соответствующее размеру шин автомашины;
• Приборы осветительные, проводка и соединительная вилка.

Чтобы самодельный автоприцеп имел положенную безопасность, следует купить крепёж на фаркоп.

Как сделать самодельное прицепное устройство для мотоблока

Если вы решили сделать самодельное прицепное устройство для мотоблока, то давайте возьмемся за реализацию. Чтобы изготовить данный прицеп, придется потратить несколько дней работы работы. Грузоподъемность прицепа рассчитывалась на вес перевозимого груза в 400-450 кг. Когда проводилось испытание, прицеп с легкостью вмещал 6-7 мешков с картошкой.

Проблем с перегрузкой не было. Прицеп проектировался для перевозки грузов мешками, поэтому откидные борта не предусмотрены.

Заранее продумываем конструктивную часть проекта. Состоять прицеп будет из достаточно прочного водила, кузова, рамы из стальных уголков и надежных колес.

1. Кронштейн навесных орудий мотоблока;
2. Консоль;
3. Прицепное устройство;
4. Подножка, используем доску s20;
5. Сиденье для водителя, используем доску s20;
6. Рама;
7. Кузов, используем доску s20;
8. Опорная балка, используем три бруса 50х50;
9.  Болт М8;
10. Кольцо упорное, используем трубу 58х4;
11. Два колеса, сняты с мотоколяски СЗД.

Состоит прицепное устройство для мотоблока прицепа из нескольких деталей. Разные части соединяем между собой сваркой. Место соединения дышла и поворотной части наиболее нагружено, поэтому усиливаем это место дополнительными ребрами жесткости.

Для изготовления рамы используем обрезки труб круглого и прямоугольного сечения, и стальные уголки. Конструкция получится слегка замысловатой, но с дополнительным запасом прочности. Причиной послужил сложный рельеф и сложные эксплуатационные условия прицепа.

1. Для раскоса используем уголок 21х21х3; 2. Рамку для сиденья также делаем из уголка 21х21х3; 3. Стояк делаем из трубы50х25х4; 4. Стойки сиденья делаем из уголка 40х40х4; 5 и 14. Для передних подкосов используем трубу 50х25; 6 и 15. Для лонжеронов продольных используем уголок 40х40х4; 7 и 8. Правые опоры колесной оси изготавливаем из уголка 32х32х4; 9 и 16. Задние подкосы делаем из трубы 50х25; 10. Для изготовления усиливающей поперечины используем уголок 40х40х4; 11. Корпус продольного шарнира изготавливаем из трубы 58х4; 12. Для изготовления колесной оси используем пруток, диаметром 30 мм; 13 и 17. Для лонжеронов поперечных используем уголок 40х40х4; 18. Для изготовления косынки, используем металл s4.

Если большие нагрузки на прицеп не планируются, можно сделать более простой вариант.

1. Корпус поворотного узла;
2. Для дышло используем трубу 49х3, L1820;
3. Для рамки подножки используем уголок 25х25х4;
4. Для упора используем трубу 58х4;
5. Для ребра жесткости используем сталь s4;
6. Для накладки используем полосу 25Х4.

Колесная ось для  прицепа к мотоблоку

Для изготовления колесной оси используем стальной стержень, диаметром 30 мм. Сваркой соединяем его с лонжеронами и корпусом продольного шарнира, используя уголковые косынки и опоры. Колеса не должны выступать за габариты кузова, поэтому правильно выбираем размер оси. Сколачивается кузов 20 мм досками и усиливается стальным уголком. Далее он крепится к раме тремя прочными, опорными балками уз бруса 50х50.

https://youtube.com/watch?v=tD8pjrbcRtQ

Центр тяжести перевозимого груза обязан находиться ближе к передней части, как принято для одноосевых прицепов. Колеса взяты от мотоколяски СЗД. Использованы они в сборе со ступицей, и обточены концы осевого стержня в соответствии с диаметром подшипников ступицы.

Прицепное устройство для прицепа

Чтобы соединить прицеп с мотоблоком изготавливается  прицепное устройство. Форма верхней части консоли взята из держака окучника, поскольку для крепления будет использован штатный кронштейн навесного оборудования. Вокруг оси в нижней части закреплен поворотный узел прицепного устройства. Между радиально-упорными подшипниками оставшееся пространство нужно забить смазкой и прикрыть пыльниками.

Соединение прицепного устройства и прицепа делаем шарнирным, в зависимости от сложности в эксплуатации прицепа. Дышло должно быть вставлено в трубчатый корпус продольного шарнира и зафиксировано. Это решение позволит прицепу быть независимыми от колес мотоблока, что очень упрощает управление прицепом на сильных неровностях.

Составными частями поворотного узла водила являются:

• прицепное устройство (1),
• пыльники (2),
• подшипники 36206 (3,6),
• корпус (4),
• втулка распорная (5)
• дистанционная (7),
• шайба (8),
• гайка м20х2,5 (9),
• масленка (10)
• дышло (11).

Для водителя сделано сиденье в передней части кузова. Делается оно с очень мягким основанием. Чтобы водитель мог упереться, на дышле делается подножка. Другими словами, руками водитель использует рычаги управления, а ноги опирает на специальную подножку.

Модели и цены

У каждого прицепа есть своё предназначение, размеры и максимальная грузоподъёмность. Именно от этих параметров зависит конечная стоимость изделия.

• Небольшие телеги, ширина которых 1 метр, а длина не превышает 1,2 метра, подходят для лёгких мотоблоков. Способны перевозить грузы до 300 кг, цена на рынке начинается от 200 $.
• Мотоблоки, которые имеют больше чем 5 л/с, оборудуются кузовами средней категории. Они имеют ту же ширину (1 метр), но длиннее и достигают 1,5 метров. Цена изделий этой категории начинается от 250 $.
• Тяжёлые мотоблоки, оснащаются прицепами, которые существенно отличаются от предыдущих по габаритам. Ширина 1200 мм, а длина достигает 3 метра. Для моделей с такими размерами требуется дополнительная опорная единица, на основании этого такие агрегаты оснащаются двумя осями. Приобретая подобную модель, придётся потратить не меньше 500 $.
