Потолок армстронг: устройство, виды, монтаж, фото, видео

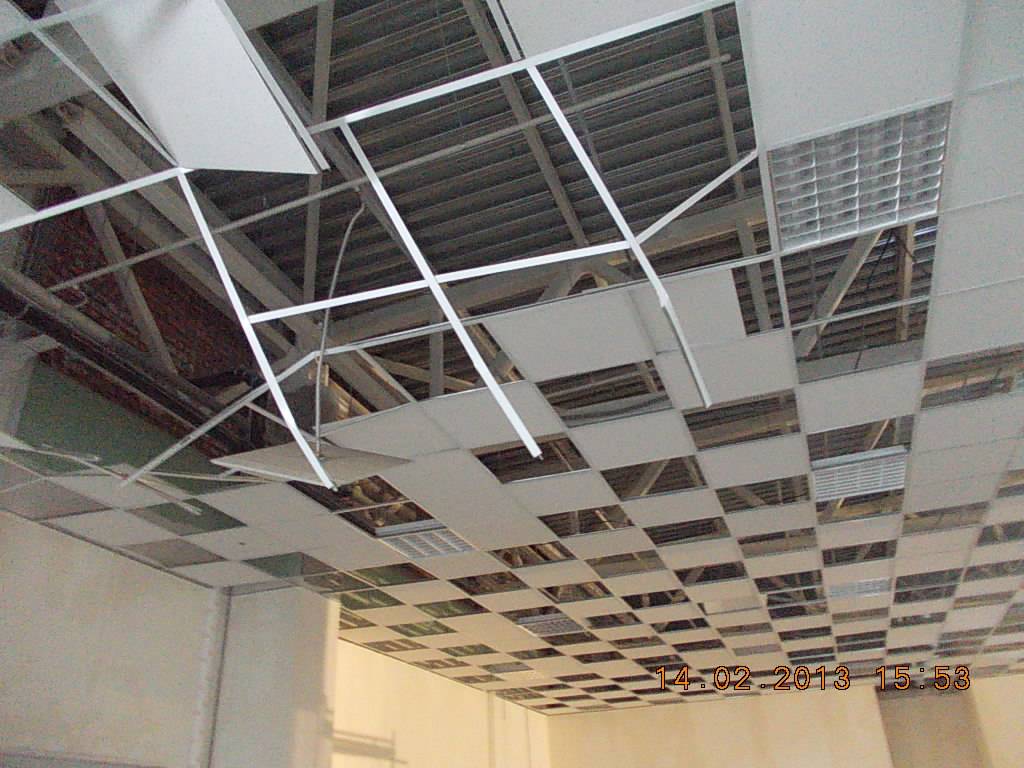

Установка потолка армстронг

Монтаж и установка

Монтаж профиля на потолок включает в себя следующие операции:

разметку
установку направляющих на стены
крепление подвесов к перекрытию
монтаж основных и поперечных профилей
укладку минеральных плит
установку светильников

Но перед тем как начать монтаж, следует заранее проложить все планируемые коммуникации, чтобы после не демонтировать отдельные плиты.

Разметка

В первую очередь относительно перекрытия размечают уровень, на котором будет находиться новый подвесной потолок. При этом следует учитывать размеры скрываемых конструкций.

Для этого на нужной высоте от пола ставят на стене отметки. После этого намеченные точки должны соединиться одной замкнутой линией, расположенной строго горизонтально. Для этого используют строительный уровень длиной 2-3 метра или водяной, или лазерный.

Монтаж подвесной системы

Профили для подвесного потолка

Для устройства каркаса потребуются:

профили Т-образной формы длиной 3,7 м
настенные профили L-образной формы
подвесы
поперечные профили длиной 0,6 м

Если размеры помещения больше, чем длина направляющих, их стыкуют при помощи замкового соединения. При необходимости длинные элементы обрезают до нужной величины ножовкой по металлу.

Установку подвесной системы начинают с фиксации на стенах L-образного профиля по намеченной ранее горизонтальной линии. Для этого используют элементы крепления, максимально подходящие для материала стен — кирпича, бетона или дерева.

Профиль располагают окрашенной полочкой в сторону помещения.

После этого на основном потолке закрепляют подвесы с помощью перфоратора или дрели, что зависит от материала основания. Можно использовать подвесы заводского изготовления, а можно и самодельные из проволоки диаметром около 2 мм.

Единственное требование к проволоке — она должна быть максимально прямой и жесткой, чтобы выдержать вес подвесного потолка. Кроме того, необходимо крепить её, как минимум, тремя петлями к потолочному элементу и профилю.

Для крепления подвесов к основному потолку используют специальные анкера, на одном конце которых находится кольцо или изогнутый крючок. Причем анкера вставляют в ранее установленные дюбели.

Монтаж направляющих

Монтаж каркаса для потолка

Затем приступают к монтажу Т-образных направляющих. Они отличаются тем, что одни из них (длинные) имеют прорези, а другие (короткие) — выступы. При их соединении профиль с выступом легким нажатием вставляют в элемент с прорезью. В результате образуются ячейки размером 60×60 или 60×120 см — что зависит от выбранного типа минеральных плит. Длинные элементы устанавливают на подвесы, а между ними последовательно вставляют короткие, образовывая сетку из ячеек.

Когда решетка будет собрана, необходимо проверить её горизонтальность при помощи все того же строительного уровня — водяного или лазерного. Несоответствие горизонтали устраняется регулировкой подвесов путем увеличения или уменьшения размеров проволочной петли.

Специалисты советуют начинать установку профилей с образования ячейки по центру помещения. В этом случае, если размеры комнаты не кратны размерам плит, подрезать придется у стен, где это не очень заметно.

Завершающим этапом в устройстве подвесного потолка будет укладка минеральных плит армстронг в образовавшиеся ячейки и установка светильников. Стандартные светильники имеют размеры, соответствующие параметрам потолочных элементов армстронг. Они оборудованы светоотражающей системой и четырьмя лампами дневного света, что позволяет в достаточной мере распределять световой поток.

Через несколько дней после установки подвесного потолка следует проверить его горизонтальность, поскольку под тяжестью самих профилей, светильников и кассет он может слегка изменить геометрические размеры.

Особенности монтажа

Завершающий этап по укладке потолочных плит следует проводить при температуре в помещении +15-30 градусов, и только после окончания всех строительных работ, включая монтаж чистых полов.

Если планируется установка нестандартных светильников или иного оборудования большого веса, то крепить их следует на индивидуальные крепежные конструкции.

Если дополнительно устанавливается утепление или шумоизоляция по потолочным плитам, то количество подвесов должно быть увеличено пропорционально весу потолка с дополнительными деталями.

Технология монтажа потолка Армстронг пошагово

Перед тем как начинать монтаж подвесного потолка Армстронг, необходимо зафиксировать на базовом основании кабели, вентиляционные приборы, каналы, трубопроводы и другие коммуникации.

Расчет количества материалов

Для подсчетов объема закупаемых материалов нужно вычислить площадь потолка.

Подсчеты выполнятся так:

Ширину комнаты умножить на длину – это площадь. Сумму разделить на площадь одной плиты – получится итоговое количество плит, необходимых для облицовки. Размер одной плиты 60х60х см – это 0,36 м2.
Стеновой профиль считается так – найти показатель периметра помещения, поделить результат на длину одной детали.
Несущие элементы. Ширину комнаты разделить на длину одной несущей рейки – получается количество реек, которое нужно для одного ряда. Теперь надо найти количество рядов, для этого длину помещения разделить на шаг крепления профилей 120 см. Остается показатель количества реек в одном ряду умножить на показатель количества рядов.
Продольные профили. Длину комнаты разделить на длину профиля 120 см, а ширину разделить на шаг крепежа 60 см. Получившиеся значения перемножить.
Поперечные профили. Их считать так – размер длины комнаты поделить на 120 см (это шаг монтажа), а ширину комнаты поделить на 60 см. Полученные результаты сложить.
Подвесы. Размеры длины и ширины помещения поделить на 120 см (шаг монтажа подвесов). Итоговые показатели перемножить.

Материалы и инструменты

Кроме профиля, плит подвесов мастеру пригодится набор инструментов:

перфоратор или ударная дрель;
шуруповерт;
дюбеля, саморезы;
ножницы по металлу;
лазерный уровень;
малярный шнур;
острый канцелярский нож для подрезания плит.

Подготовительные работы и разметка потолка

Тщательного выравнивания поверхности не требуется, поскольку базовое основание зашивается подвесной системой. Нужно лишь убрать старую отделку, отваливающиеся куски штукатурки и заделать щели. После выполнения работ плоскость грунтуют на 2-3 слоя с просушиванием каждого слоя перед нанесением следующего.

Если выполняются утеплительные работы, то формируется обрешетка из деревянного бруса сечением 20х20 мм, в ячейки каркаса укладывается утеплитель, сверху вся конструкция выстилается мембраной – фиксация на скобы степлера к бруску. Брус обязательно обработать антипиреном и просушить.

Для разметки потолка под профиль нужно найти самый низкий угол комнаты, отложить по стене точку установки каркаса под плитки и перенести эту точку на все остальные углы комнаты. После разметки соединить точки шнуром, по периметру помещения образуется горизонтальная черта – это граница крепления профилей для потолков Армстронг.

Установка каркаса

Сборка начинается с монтажа стеновых профилей, работы выполняются так:

На дюбеля или анкера разместить по стенам стеновые профили с сечением в виде уголка. Шаг крепежа 50 см. Монтаж полкой вниз, для прохода углов полку подрезать, а профиль согнуть.
На подвесы зафиксировать несущие профили с шагом 120 см, располагать параллельно к меньшей по размерам стене комнаты. Крепить с шагом в 120 см, от стены первый профиль должен крепиться с отступом в 60 см.
Подвесы закрепить к потолку анкерами или дюбелями. Фиксируется подвес за ушко штанги.

Несущий профиль разместить по разметке и закрепить на крюки подвесов – их заводить в отверстия на деталях. Конец профиля будет упираться на полку стенового профиля. Если длины рейки мало, ее нужно нарастить с применением специального замка.
Продольный профиль размещается между несущим с шагом в 60 см. Крепеж на стандартные крепления в реечных элементах

Очень важно проверить симметричность расстояния от стеновых панелей.
Между продольным профилем разместить поперечный так, чтобы поперечники встали с шагом в 60 см. Фиксация на замки в рейках.. Сборка каркаса закончена, можно поставить и подключить светильники, проверить их работоспособность и снова отключить до завершения работ по отделке

Сборка каркаса закончена, можно поставить и подключить светильники, проверить их работоспособность и снова отключить до завершения работ по отделке.

Монтаж плит

Чтобы выложить плиты, нужно вставить элемент в ячейку, немного повернув плиту по диагонали. Теперь развернуть плиту параллельно направляющему профилю, уложить. Края плиты надежно удерживаются полками каркаса. Никаких дополнительных крепежей не требуется.

Как же собрать «Армстронг»? Видео

На самом деле, механизм сборки элементарен. Ячейки поднимаются и легко устанавливаются при наклоне в пространство. Иногда бывает так, что часть покрытия встало наискось. В этом случае не стоим на него нажимать, необходимо подталкивать в уголках.

Если потолок тяжелый, стоит сначала монтировать грузы и коммуникации к ним, затем плиточное покрытие , светильники и провода к ним. Последний этап – монтаж так называемых глухих плит.

Роль крепежных узлов выполняют оцинкованные или жестяные уголки, а подвесов — специальные жгуты. Последние можно сделать из медной проволоки шириной примерно в миллиметр. Их надо вытянуть в длину. Длина подвеса – чуть больше пространства между потолками.

Обычно проволоку необходимо нарезать заранее на определенные отрезки. Ходовой конец обычно монтируются в профильные отверстия и узлы крепления. Проволочные концы перекручиваются. Если человек имеет навык ремонта, тогда монтаж такого подвеса не займет много времени. Обычно монтировать его столько же долго, сколько и стандартный подвес.

Эксперты уверяют: «Армстронг» еще не вышел из моды, причем не как в плане конструкций, так и не в сфере дизайнерских решений. Каждый год разработчики предлагают и новые элементы для конструкции, и новый материалы. Причем прочность и надежность профилей постоянно увеличивается. Не стоит забывать про «Армстронг», если речь идет о замене квартирного потолка. «Армстронг» избавит от лишних звуков и сохранит тепло. Можно смонтировать «Армстронг» с плитами, сделанными самостоятельно из дерева в комнатах или утеплить ими балконы, гаражи и хозяйственные постройки. Основное — это звукоизоляция потолка в квартире или помещении, благодаря «Армстронгу».

Подробное видео о том, как установить потолок Армстронг, смотрите в нашем ролике

Потолок Армстронг — технология монтажа

Разметка потолка

Главное, с чего нужно начинать монтаж потолка Армстронг — это качественная разметка.

Важно! Конструкция потолка позволит делать установку инженерных сетей и после установки, но не стоит забывать, что расстояние от перекрытия должно быть не менее 15 см. Разобравшись с высотой необходимых коммуникаций, делаем отметки по периметру помещения на стенах и прочерчиваем по ним ровную линию

Разобравшись с высотой необходимых коммуникаций, делаем отметки по периметру помещения на стенах и прочерчиваем по ним ровную линию.

Обычно, для разметки используются лазерные нивелиры, хотя подойдет как линейка, так и гидравлический уровень.

Монтаж боковых профилей

На данном этапе используется пристенные профили, которые еще иногда называют L-образными.

Монтаж потолка должен начинаться с крепления к стене L-образного профиля с шагом 40 см по ранее прочерченной линии по периметру помещения.

Профиль нужно крепить так, чтобы получилась «полка», при этом окрашенная сторона должна смотреть вниз. Обычно, крепления подбираются в зависимости от материала стены, но чаще всего используются дюбель-шурупы.

Монтаж подвесов

После того, как мы смонтировали профиль, должен производиться монтаж подвесов, которые будут держать несущие рейки.

Первый подвес устанавливается на расстоянии 0.6 м от стены, далее расстояние между подвесами должно быть 1.2 м.

Важно! Подвесы необходимы для крепления несущих реек. Учитывая шаг 1.2 м, вы без особого труда сможете рассчитать необходимое количество подвесов

Крепление к перекрытию (для направляющих и других профилей) осуществляется при помощи анкерных болтов (шляпка диаметром >13 мм) и забивных, разжимных дюбелей, в зависимости от конструкции межэтажного перекрытия или покрытия.

После установки подвесов регулируем их длину таким образом, чтоб несущая рейка плотно легла на боковой профиль.

Регулирование длины предусмотрено в самой конструкции подвеса, так что этот процесс не станет проблемой.

Монтаж несущих реек

Несущие рейки должны крепиться к подвесам и опираться на профиль-уголок.

Несущие рейки крепятся параллельно стене, расстояние между такими рейками должно быть равным 1.2 м. Эти рейки длинной 3.7 м, но их при необходимости можно удлинить или обрезать.

На видео можно посмотреть инструкцию по сборке таких креплений:

https://youtube.com/watch?v=VHNlCJUq7qw%23t%3D49

Монтаж поперечных реек 1.2 м

Закрепив несущие рейки приступаем к установке реек длинной 1.2 м. Крепим их перпендикулярно несущим с шагом 0.6 м. Никаких специальных инструментов для крепления не требуется, на несущих рейках есть прорези, просто вставляем поперечные до щелчка.

Важно! Строго придерживайтесь шага в 0.6 м, иначе плиты могут не влезть в ячейку, либо выпасть из нее

Монтаж поперечных реек 0.6 м

Чтоб завершить каркас подвесного потолка Армстронг необходимо поперечными рейками 0.6 м соединить рейки 1.2 м. Для этого параллельно несущей рейки, между рейками 1.2 м вставляем рейки 0.6 м. Таким образом у нас получаются ячейки 60 * 60 см.

Укладка потолочных плит

Укладывание должно начинаться с центра. Выкладываем квадраты по очереди, оставляя в нужных местах просветы в потолке под будущие светильники Армстронг. Если плитки, вкладываемые у стены оказываются большими, то их нужно просто обрезать.

Монтаж светильников Армстронг

Итак, потолок своими руками уже практически готов, теперь переходим к завершающей стадии — установке светильников Армстронг.

Их существует несколько видов.

Традиционные люминесцентные 4 лампы на 18 ватт

Светодиодные — экономные

Что нужно знать при выборе светильников:

Одна из составных частей светильника — теплоотводящая плата, на которой укрепятся светильники, она во многом определяет срок службы. Например, текстолитовая плата обеспечивает менее качественный отвод тепла, чем алюминиевая.
Блок питания в светильнике — важная составляющая, которая в некачественных дешевых светильниках может отсутствовать.
Корпус светильника не должен быть гибким, так как при нагревании он может прогнуться.

В целом же достаточно поставить грамотно выбранный светильник в паз, подсоединив его к сети.

Об установке светильников Армстронг можно посмотреть в следующем видео:

О том, из каких частей он состоит и как разбирается — здесь:

Сравнение различных видов светильников:

Видео монтажа подвесного потолка Армстронг своими руками

Монтаж потолка Армстронг своими руками

Проектирование потолка Армстронг

Рулеткой измерьте габариты потолка, а затем нарисуйте его чертеж. Покажите на рисунке расположение потолочных и стеновых профилей с учетом требования изготовителей потолка.
Обозначьте несущие профили, которые крепятся на подвесах и размещаются параллельно длинной стене через 1,2 м.
Обозначьте продольные профили, которые фиксируются к несущим с промежутками 0,6 м между собой и с таким же расстоянием от стены.
Обозначьте поперечные профили, которые размещают перпендикулярно продольным с шагом 1,2 м и крепятся к ним.
Нанесите на чертеж места крепления подвесов, которые фиксируют несущие профили и устанавливаются через 1200 мм. Первый подвес должен размещаться на расстоянии 0,6 м от стены.
Нанесите на чертеж пристенные профили и определите количество крепежа для их фиксации, учитывая, что дюбели устанавливаются через 40 см.
Обозначьте расположения светильников.
Нанесите трассы кабелей, трубопроводов, места фиксации тяжелого оборудования, которое фиксируется к потолку.

Стандартная подвесная система рассчитана на нагрузку 3,5-6 кг/м2 от веса каркаса и панелей. Для более тяжелых конструкций необходимо использовать усиленные подвесы.

Строго придерживайтесь шага расположения профилей, иначе панели с размерами 600х600 м невозможно будет установить в ячейки.

Подготовительные работы перед монтажом потолка Армстронг

Закончите все строительные работы в помещении.
Определите центр потолка, который необходим для симметричного размещения профилей и панелей. Для этого проведите диагонали потолка, точка пересечения будет искомым местом.
Проведите через середину потолка две линии, параллельные стенам комнаты.
Перенесите с чертежа на потолок сетку расположения профилей и подвесов.
С помощью водяного уровня найдите самую низкую точку потолка возле стен, замаркируйте ее. Отмерьте 15 см вниз и поставьте вторую метку — это уровень пристенных профилей. В этом случае зазор между потолком и плитами подвесного потолка будет равен разнице между значением «15 см» и толщиной панели подвесного потолка.
Закрепите к потолку все коммуникации, светильники и другие приборы. Рассчитайте расстояние между наиболее выступающей частью подвешенного оборудования и поверхностью панели. Между ними должен оставаться гарантированный зазор, равный толщине плиты. Он обеспечит быстрый демонтаж панелей при ремонте межпотолочного оборудования. Для обеспечения зазоров опустите метку расположения пристенного профиля на необходимое расстояние.
С помощью водяного уровня перенесите метки на все стены, а затем проведите горизонтальную линию через них.
Подведите к местам установки светильников провода.

Примечание: тяжелые светильники и кондиционеры должны крепиться на собственных подвесных элементах.

Крепление элементов подвесного потолка Армстронг

Закрепите к стенам угловые профили при помощи дюбелей, расположив их через 40 см. После крепления угловые профили должны образовать полочку, на которую будут ложиться рейки каркаса.
Закрепите к потолку по разметке подвесы с ушками при помощи анкеров или забивных дюбелей.
Проверьте длину несущих профилей. Длинные рейки обрежьте ножовкой по металлу. Короткие удлините, соединив между собой на земле специальными замками.
Закрепите к подвесам несущие профили. Для этого проденьте через отверстия в профиле тяги подвесов с крючками и зацепите за ушки верхних половин подвесов.
Выполните монтаж продольных и поперечных профилей. Рейки потолка Армстронг имеют специальные зацепы, благодаря которым элементы потолка соединяются быстро и надежно.
Убедитесь, что несущие профили легли на полки пристенных уголков. При необходимости отрегулируйте высоту подвесов.
После монтажа всех реек проверьте размеры ячеек, в них должны свободно размещаться плиты потолка.
Установите в ячейки панели. Если ячейки крайних к стенам панелей меньших размеров, подрежьте их по месту.
Панели для укладки в штатные места поднимите по диагонали над каркасом, затем выровняйте в горизонтальное положение и опустите в основание.
Оставьте незаполненными ячейки, в которых будут установлены панели со светильниками.
Выполните монтаж светильников потолка.

Установку потолку Армстронг выполняйте в перчатках, чтобы минеральное волокно плит не вызывало раздражение кожи.
Укладку плит начинайте с середины потолка.
Плиты укладывайте при температуре воздуха в помещении +15…+30 градусов.

Как составляется схема монтажа и установки подвесов

Ниже на схеме приведены два примера возможного монтажа профилей и плит. По нормам крепление подвесного потолка Армстронг должно планироваться таким образом, чтобы между точками подвеса расстояние не превышало 1200 мм, при этом точка монтажа подвеса на потолке должна быть удалена по горизонтали на 450 мм, не более того.

В случае А в помещении может быть выполнен монтаж под семь потолочных плит, из которых пять полных, по 600 мм, и две обрезные, по 150 мм. Всего получается 3300 мм, размер по горизонтали. В результате уменьшенное расстояние, менее чем 2/3 от длины плиты, приводит к нарушению условий монтажа и обязательно вызовет прогиб поперечных балок. В случае Б набор потолка формируется из четырех целых и двух отрезанных до 450 мм панелей. Этот вариант можно считать оптимальным.

Точно так же возникает прогиб, если расстояние между подвесами больше 1200 мм, а удаление линии подвесов от стенки превышает 450 мм. В этом случае для монтажа приходится искать более разгруженный вариант установки профилей Армстронг.

Кроме того, существуют требования по параллельности осей направляющих балок, разность расстояний между параллельными точками в начале профиля и на конце не должна превышать 7 мм. После того как выполнен монтаж профиля на потолке, разность диагоналей на любом элементе окна подвесного потолка не должна превышать 2 мм.

Совет! Если приходится стыковать направляющие планки, то места с замками лучше всего располагать в шахматном порядке.

Монтаж подвесного потолка армстронг

Подготовительный этап

До начала самостоятельного монтажа подвесного потолка армстронг, должны быть закончены все работы по прокладке коммуникаций – электрокабелей, воздуховодов вентиляции и т. д. Установка подвесного потолка армстронг своими руками начинается с детальной разметки потолка. Поверхность будущего потолка должна быть строго горизонтальна. Это легко проверить с помощью лазерного уровня, который показывает горизонтальную линию по всем четырем стенам. Наша задача определиться с глубиной фальшпотолка, т. е. с расстоянием от плит перекрытия до планируемой отметки потолка. При этом учитывается высота прокладываемых коммуникаций и добавляется 100-120 мм. С помощью рулетки переносим отметки в углах комнаты от лазерной отметки до уровня нашего потолка и делаем отметки маркером. Потом с помощью отбивочного шнура намечаем линии. Шнур намазываем графитом, прикладываем к меткам в углах и отбиваем линии по всем стенам. В результате имеем уровень нашего потолка и готовы приступить к следующему этапу.

Монтаж каркаса

По периметру помещения, используя проведенную линию, приступаем к установке L-образного профиля с размером сечения 24х19 мм. В зависимости от материала стен, для этой цели используют дюбеля диаметром 6-8 мм. Уголок или, как его называют специалисты, стартовый профиль крепится к стене дюбелями с шурупами через 500 мм. При этом надо помнить, что окрашенной стороной профиль должен быть обращен вниз. На углах помещений профиль обрезается под углом в 45 градусов ножовкой по металлу.

Следующий этап: необходимо определить центр нашего помещения. Для этого соединяем попарно два противоположных угла, и отмечаем точку пересечения. От центра поперек помещения откладываются в каждую сторону по 1,2 м – это шаг несущего профиля сечения Т24 или Т15. Несущие профили фиксируются к потолку с помощью подвесов. Длина несущих профилей 3, 6 м, при необходимости их можно соединять с помощью специальных замков.

Подвес представляет собой две струны, на конце одной – петля для шурупа, на конце второй – крючок. Струны соединяются с помощью лепестка-бабочки с 4-мя отверстиями. После крепления несущих профилей, через 1,2 м начинаем крепить поперечные профили Т24 или Т15 длиной 1,2 м и 0,6 м – они вставляются в специальные прорези в несущих профилях. При этом должна образоваться каркасная конструкция в виде клеток с ячейкой 600х600 мм.

Схема крепления профилей каркаса

Важно! Все дюбели для крепления подвесов должны быть установлены очень прочно, чтобы в процессе эксплуатации не произошло провисание из-за выдергивания дюбелей. Плоскость каркаса проверяют уровнем и регулируют с помощью подвесов

Плоскость каркаса проверяют уровнем и регулируют с помощью подвесов.

Монтаж потолочных плит

Монтаж подвесного потолка армстронг завершается установкой потолочных плит в готовый каркас. Через два-три дня производится проверка горизонтальности поверхности, при необходимости производится исправление.

Установка потолочных плит
