Вибрационный погружной насос «Малыш» — обзор

Особенности конструкции

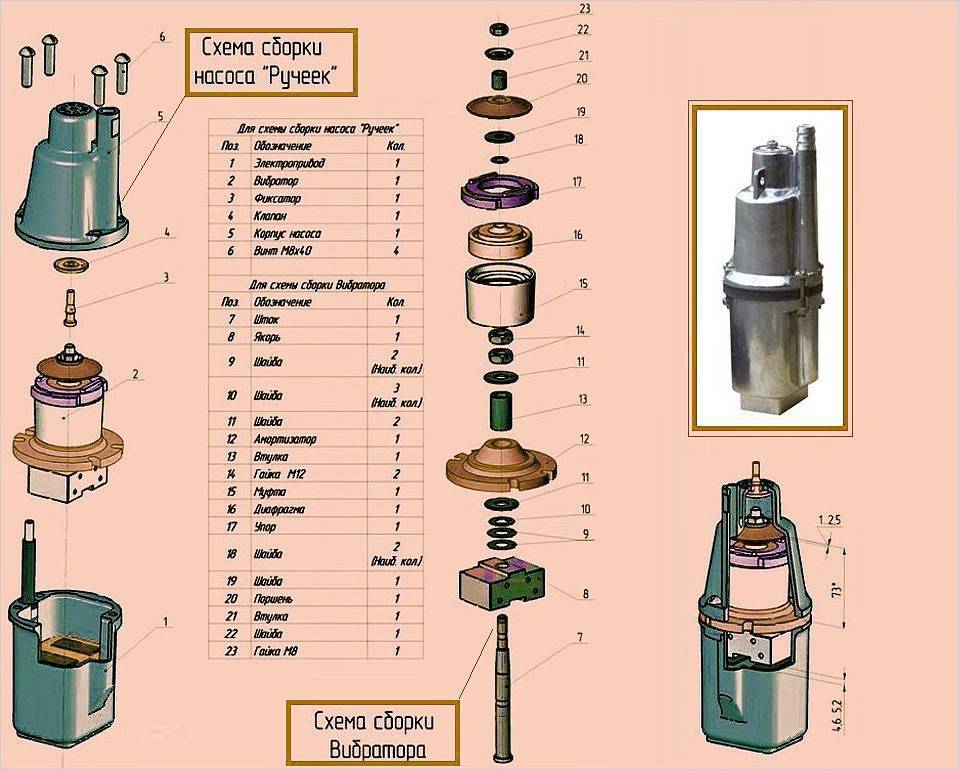

Устройство насоса Малыш. (Для увеличения нажмите)

Конструкция этой модели насосного агрегата состоит из следующих основных элементов:

• сердечник, который является силовой частью насоса, надежно закреплен в корпусе с помощью эпоксидных смол, что в свою очередь, препятствует попаданию влаги на обмотку;
• катушка, которая одновременно является вибраторным элементом;
• корпус агрегата, который выполнен из металла с отличными антикоррозийными качествами;
• шток устроен таким образом, что его боковое смещение абсолютно исключено;
• амортизатор, который в некоторых моделях имеет защитное металлическое кольцо;
• муфта, которая изолирует электрическую часть насоса от камеры забора воды;
• обратный клапан способствует всасыванию воды, но не выпускает ее обратно наружу;
• поршень, как правило, выполнен из резиновых материалов (чрезмерная загрязненность воды приводит к его быстрому износу).

Лучшие колодезные насосы для полива

Особыми качествами должен обладать колодезный насос для полива сада и огорода. Так как он должен работать продолжительное время, то обязательным условием становится наличие защиты от перегрева. В то же время помпа должна создавать напор для эффективного распыления струи. Вот несколько проверенных временем приборов.

ЛИВГИДРОМАШ Малыш-М БВ 0,12-40 16м

Рейтинг: 4.9

Основное назначение насоса для колодца ЛИВГИДРОМАШ Малыш-М БВ 0,12-40 – это полив огородов и садов. С помощью вибрационного прибора можно организовать оросительную систему с максимальной длиной магистрали до 60 м. Небольшой электромотор способен прокачать за час до 1,5 куб. м колодезной воды. Глубина погружения помпы составляет 3 м. Так как модель имеет верхний водозабор, то нельзя допускать снижения уровня воды до отметки 40 см.

Преимуществом насоса, по мнению экспертов, является более тихая работа, чем у аналогичных по конструкции изделий. Обойти лидеров рейтинга помпе не удалось из-за проблем с качеством сборки. Также пользователи отмечают не самую надежную работу прибора.

• доступная цена;
• экономичное потребление электроэнергии;
• хорошая производительность;
• небольшой вес (3,4 кг).

• хромает надежность;
• некачественная сборка.

ELITECH НГВ 300 (10 м)

Рейтинг: 4.8

На несколько дачных сезонов хватит насоса ELITECH НГВ 300 (10 м). С его помощью можно добывать воду для питья или организовывать систему полива приусадебного участка. Привлекательность помпы заключается в низкой цене. Даже в случае кражи владелец не будет сильно горевать по поводу потери. Что касается технических характеристик, то модель не сильно уступает лидерам рейтинга, подавая воду со скоростью 1,4 куб. м/ч на дистанцию до 55 м. А в глубине погружения (5 м) модель превосходит некоторые дорогостоящие аналоги

Эксперты заострили внимание на длинном электрическом кабеле (40 м), благодаря которому не потребуется использовать удлинитель

Низкая позиция в рейтинге насоса объясняется негативными отзывами некоторых пользователей. Они недовольны качеством сборки и перегревом после 5 минут работы.

Принцип работы

Насосы Малыш осуществляют подачу воды посредством вибрации, благодаря чему и называются «вибрационными». Принцип работы довольно прост: электропривод устройства, подключенный к розетке, преобразовывает электрические импульсы в электромагнитные колебания. Далее электромагнитные колебания поступают на клапан поплавкового типа, который, в свою очередь, передает их рабочей мембране.

Мембрана, совершая колебательные движения, напоминающие вибрацию, осуществляет забор воды и нагнетает давление внутри насоса и продвижение ее дальше через выходное отверстие.

Такие устройства очень чувствительны к перегревам, поэтому недопустима их работа без погружения в водную среду. Чтобы избежать работы в режиме «холостого хода» в случае понижения уровня воды в колодце, электронасос оснащают автоматикой – реле давления. Ее задача – отключить насос в случае отсутствия воды.

Не смотря на простоту конструкции, этот агрегат очень хорошо справляется с задачами, которые ставит потребитель перед устройствами погружного типа для подачи воды из колодца. Именно поэтому водяной насос Малыш очень часто используют как для дома, так и для дачи.

Установка насоса

Чтобы подключить погружной насос «Малыш», необходимо использовать прорезиненный шланг с соответствующим диаметром. Он присоединяется при помощи эластичного хомутика к выходу прибора. Для его укрепления можно воспользоваться металлической проволокой. Если устройство будет использоваться в зимний период, то в шланге проделывается дырка, предотвращающая при низких температурах перемерзание воды. На лето она заклеивается. Перед приобретением насоса, рассчитывают номинальную длину кабеля таким образом, чтобы он свободно дотягивался до источника питания. Агрегат погружают в воду при помощи специального троса из капрона.

Работающий агрегат постоянно вибрирует. Чтобы исключить порчу устройства, на него для дополнительной защиты одевают кольцо из резинового материала, смягчающее соприкосновение с колодезными стенами. В целях выравнивания положения насоса и предотвращения ударов о стенки, его крепят к специальной перекладине тросом, изготовленным из какого-либо эластичного материала. Перекладина помещается на самом верху и натягивает удерживающий трос. Электрический шнур, наоборот, располагается на перекладине свободно. После погружения прибором можно пользоваться сразу. Расстояние между дном и корпусом помпы зависит от типа расположения заборного приспособления. Для устройств с нижним патрубком этот отрезок должен составлять 1 м. Если всасывающий патрубок находится в верхней части, то насос можно погрузить намного ниже. Но корпус не должен иметь соприкосновений с дном, чтобы избежать повреждения прибора.

Если необходимо применить насос в мелких водоемах или с его помощью убрать воду из различных подтопленных помещений, то помпу помещают на самый низ, используя в качестве прокладки лист из резины.

Для защиты устройства от засоров и повышения качества полученной воды рекомендуется установить специальный фильтр.

Обзор погружного насоса “Малыш”: схема агрегата, характеристики, правила эксплуатации

Многим владельцам дачных и частных хозяйств, не подключенных к централизованному водоснабжению, не понаслышке знакома проблема снабжения водой своего дома и приусадебного участка.

Частично решить ее поможет погружной насос “Малыш”, который хоть и не является мощным устройством, способным прокачать воду из артезианских скважин, но вполне справится с подачей воды из колодцев, неглубоких скважин и открытых водоемов.

Тем, кто только собирается обустроить автономное водоснабжение, а также пользователям насосного оборудования будет полезно узнать об устройстве, принципе работы и правилах эксплуатации агрегата. Мы опишем подробно, как установить “Малыша” в скважину и обеспечить его бесперебойную работу.

Назначение глубинного вибрационника

Погружные насосы серии “Малыш” выпускаются российским предприятием Ливгидромаш, история которого насчитывает без малого семьдесят лет. За это время с конвейера завода сошло более трех миллионов экземпляров различного насосного оборудования.

Несмотря на широкий выбор погружных агрегатов, которые сегодня предлагает рынок, многие потребители выбирают продукцию Ливенского завода. И это неслучайно, насосы “Малыш”, благодаря хорошим техническим характеристикам, удобству в эксплуатации и недорогой стоимости, с достоинством выдерживают конкуренцию.

Небольшой по размерам (до 255 мм) и весу (до 3,4 кг) прибор, на ура справится с целым рядом поставленных задач.

Следует учесть, что “Малыш” может продуктивно работать только в том случае, если количество примесей механических частичек не превышает 0,01%. При перекачивании воды из сильно заиленных источников, а также из рек со значительным содержанием песка, необходимо применять систему фильтрации.

Обзор модельного ряда насосов и их отличия

Существует три основные модели погружного насоса, которые имеют незначительные отличия по техническим параметрам, а также разную (верхнюю или нижнюю) систему забора воды, в связи с чем сфера их применения несколько разнится.

Базовая модель: особенности и характеристики

Классический насос Малыш выпускается с нижним водозабором, благодаря чему он:

• наиболее эффективно подает воду с открытых водоемов, расположенных на больших расстояниях,
• отлично справляется с осушением затопленных нижних этажей и подвалов зданий,
• может откачать воду до минимально возможного уровня.

В то же время при нижнем расположении патрубков, выполняющих всасывание жидкости, возможно попадание внутрь агрегата частичек песка, что может вызвать поломку прибора. Поэтому его не рекомендуется использовать в сильно загрязненных водоемах без установки специальных фильтров.

Насос с маркировкой «К», по сути, является тем же “Малышом”, но с встроенной дополнительной термозащитой.

В его корпусе установлено термореле, отключающее устройство при перегреве. Модель удобна тем, что прибор можно оставить работать без присмотра на достаточно длительный промежуток времени, не переживая, что он перегорит.

Устройство с маркировкой “П” информирует о том, что его корпус изготовлен из пластмассы, если маркировка отсутствует, значит он сделан из алюминия. Стоит отметить, что алюминиевый корпус, хоть стоит несколько дороже, но является более прочным и надежным.

Нередки случаи, когда пластмассовый корпус не выдерживает нагрузки и на нем появляются трещины. Поэтому желание сэкономить может привести к противоположному результату, и придется покупать новый прибор.

Другие модификации насоса “Малыш”

Другие модели “Малыш-М” и “Малыш-3” отличаются от классического насоса верхним забором воды. В то же время если первая идентична по техническим характеристикам с базовой моделью, то вторая имеет существенные отличия. Параметры всех устройств приведены ниже.

Агрегаты с верхним расположением всасывающего патрубка, как правило, применяются для подачи воды из колодцев и скважин.

Их можно использовать в местах, где насосы с нижним водозабором рискуют выйти из строя: в сильно загрязненных водоемах, поскольку при работе, они не поднимают со дна частички мусора и илистые отложения, засоряющие систему.

В моделях с верхним забором двигатель охлаждается лучше, за счет чего насос не перегревается.

Особенности установки и подключения

Главное правило: насос должен монтироваться в вертикальном положении, иначе срок его службы серьезно снизится. А глубина его погружения должна быть такой, чтобы всасывающее отверстие всегда находилось в воде. Поэтому нужно знать нижний динамический уровень воды в вашем источнике.

Динамический и статический уровни

Инструкция по установке:

• Приготовьте шланг для подачи воды. Его длина должна соответствовать глубине погружения, а диаметр – диаметру напорного патрубка;
• Закрепите шланг на патрубке с помощью пластикового хомута;
• Зафиксируйте на всасывающем патрубке фильтр. Это особенно касается насосов с нижним водозабором, так как механические примеси, попадающие в рабочую камеру устройства, приводят к быстрому износу обратного клапана и поршня, забивают шланг, что приводит к критическому повышению давления внутри прибора;

• Убедитесь, что длина сетевого кабеля является достаточной. Если это не так, его нужно нарастить своими руками, но так, чтобы место соединения было выше уровня колодца;
• Пластиковыми хомутами объедините шланг и кабель, чтобы последний не мог сползти вниз, но находился в ненатянутом состоянии;

Монтаж насоса в колодец

• Если между насосом и стенками обсадной трубы скважины совсем небольшой зазор, то на его корпус нужно надеть резиновое кольцо, которое предотвратит механические повреждения устройства от вибрации;
• Зафиксируйте в специальной проушине на корпусе стальной трос или капроновый шнур, идущий в комплекте с насосом. К его верхнему концу крепко привяжите эластичную резиновую ленту длиной около 50 см – она будет гасить вибрацию;
• Опустите насос на тросе в источник до заданной глубины, после чего тщательно закрепите трос снаружи.

Теперь можно включать кабель в сеть и пользоваться устройством. Подключение возможно только после полного погружения, так как холостой ход быстро приведет к поломке.

К сожалению то, какое давление создает насос Малыш, устраивает не всех, особенно если в доме есть приборы, для нормальной работы которых оно должно быть не менее 2 атм. Вибрационные устройства в принципе способны его давать, но если источник расположен далеко, то происходят значительные потери напора на горизонтальных участках.

Но выход есть: насос нужно дополнительно оснастить обратным клапаном, реле давления и гидроаккумулятором, превратив его в мини-насосную станцию. Автоматическое поддержание уровня воды в гидроаккумуляторе осуществляется с помощью реле: оно включает насос, когда давление в нем падает.

На фото вы видите все, что необходимо для устройства насосной станции

Автоматика для насоса

К числу рекомендуемых автоматических устройств относятся:

• Контроллеры сухого хода, отключающие агрегат при попадании в него воздуха или песка;
• Поплавковые выключатели, срабатывающие при понижении уровня воды;
• Реле давления и термореле;
• Стабилизатор для насоса Малыш, поддерживающий ток неизменным при скачках давления;
• Пускозащитные устройства;
• Обратные клапаны;
• Гидроаккумуляторы, поддерживающие напор в сети через реле давления.

Чтобы иметь представление, как все это работает, предлагаем изучить следующую схему:

Гидроаккумулятор для насоса Малыш – схема подключения

• 1 – узел управления;
• 2 – кабель с вилкой для включения в сеть;
• 3 – кабель с розеткой для подключения насоса;
• 4 – автоматический выключатель;
• 5 – розетка;
• 6 – насос Малыш;
• 7 – питающий кабель;
• 8 – ниппель;
• 9 – обратный клапан;
• 10 – напорный трубопровод;
• 11 – крестовина;
• 12 – переходной ниппель;
• 13 – гибкая подводка;
• 14 – гидроаккумулятор;
• 15 – распределительный трубопровод.

При включении насоса он подает воду в гидроаккумулятор, подключенный к системе автоматики. Когда давление в нем достигает номинального значения, реле давления отключает насос и вновь включает его, когда оно падает.

Гидробак на 5 литров с реле давления

Расположение водозабора

Расположение насосов с верхним и нижним забором воды. (Для увеличения нажмите)Существуют модели вибрационного насоса «Малыш» с нижним и верхним водозабором.

Плюсы верхнего водозабора очевидны – такой насос в результате вибрации меньше захватывает грунтовые осадки, не засасывает мелкий песок. Отсюда лучше качество воды.

На грунтовые осадки колодца стоит обратить внимание до покупки насоса. Если скважина или колодец оборудованы на грунте с крупным песком, каменными фрагментами – любая модель вибрационного насоса отработает не менее 3 лет, а вот на если на дне скапливается мелкозернистый песок, мелкие кварцевые частицы – фильтры в скором времени потребуют очистки, насос начнет поднимать грязную, мутную воду, а срок эксплуатации устройства значительно снизится

Если скважина или колодец оборудованы на грунте с крупным песком, каменными фрагментами – любая модель вибрационного насоса отработает не менее 3 лет, а вот на если на дне скапливается мелкозернистый песок, мелкие кварцевые частицы – фильтры в скором времени потребуют очистки, насос начнет поднимать грязную, мутную воду, а срок эксплуатации устройства значительно снизится.

Область применения

Погружной насос Малыш имеет невысокую цену, пригоден для перекачки чистой воды. Сильно загрязненную воду им лучше не качать — быстро сгорит. Применяют его в следующих случаях:

• для полива огорода;
• для набора воды в накопительные емкости;
• для водоснабжения дома, но с определенными ограничениями (об этом чуть ниже).

Качать воду погружной насос Малыш может из колодца, естественного источника — пруда, реки, озера. Подходит он для раздачи воды из емкостей. Можно его использовать и для скважин, но с оговорками. Так как тип насоса вибрационный, он создает колебания в толще воды, поднимая мельчайшие частицы (ил, глину, песок) со дна и всасывая их. Если в случае с колодцем это ничем, кроме непрозрачной воды не грозит, то при использовании насоса Малыш в скважине она может быстрее заилится. Во всяком случае таково распространенное мнение.

Чтобы в скважине или колодце погружной насос Малыш не бился о стенки, на его корпус надевают резиновые амортизаторы

Производители в рекомендациях к использованию указывают минимальный диаметр колодца или скважины — 90-100 см, некоторые модели (Малыш 3) могут работать в источниках диаметром 70-75 см. Тем не менее, используют их и в очень узких скважинах. Главное, чтобы он туда прошел. Но при этом он бьется о стенки скважины, создавая дополнительную вибрацию, и грозя расколотить обсадную трубу или повредить собственный корпус. Чтобы уменьшить биения на корпус надевают резиновые кольца (на фото выше). Они решают проблему.

Установка в скважине или колодце

Для подвешивания погружного насоса используют только синтетический трос, поскольку проволока или металлический канат от вибрации быстро разрушаются. Их можно применять только в случае, если внизу привязан трос из синтетики.

В верхней части корпуса есть проушины, сквозь которые продевается конец троса и тщательно фиксируется. Привязывать агрегат нужно таким образом, чтобы расстояние от узла до корпуса было не менее 10 см. В противном случае узел может засосать внутрь. Чтобы трос не распустился, обрезанный край оплавляют.

Малютка во время работы вибрирует. При его соприкосновении со стенками колодца или обсадной трубы может повредиться корпус, что приведёт к поломке самого устройства.

Чтобы этого не допустить, перед установкой глубинного прибора и его погружением в скважину на корпус надевают резиновое кольцо, которое обеспечит дополнительную защиту и смягчит возможные удары.

Агрегат опускают в воду, следя при этом за его правильной установкой. Он должен висеть прямо и не касаться стенок. Сверху необходимо соорудить перекладину и прикрепить к ней специальную подвеску из медицинского жгута, резинового шланга или другого прочного эластичного материала. Это позволит снизить уровень вибрации во время работы насоса. Верхний конец троса присоединяют к подвеске таким образом, чтобы обеспечить хорошее натяжение.

Электрический кабель, наоборот, натягивать не нужно. Он должен свободно размещаться на планке.

Если в инструкции указано, что прибор имеет I класс защиты, необходимо обеспечить заземление розетки. Включать агрегат можно сразу после погружения в колодец, скважину или водоём.

Во избежание повреждений в процессе эксплуатации насос с нижним расположением патрубка располагают на расстоянии не менее 1 м от поверхности дна. Прибор с верхним забором можно опустить ниже, но его корпус также не должен касаться дна. Если требуется откачка жидкости из затопленных подвалов или подъём воды из мелких водоёмов, допускается расположение насоса на самом дне. В этом случае необходимо подложить под него кусок резины либо обернуть корпус плотной тканью.

Описание и работа

Электронасос вибрационный Малыш М относится к разряду экономичных и неприхотливых в эксплуатации приборов бытового назначения. Показан для подачи потока пресной воды температуры до +35С из скважин диаметра более 100 мм, колодцев шахтного типа, открытых водоемов глубиной до 40 метров. Содержание агрессивных примесей не допускается, доля механических нерастворимых примесей не более 0,01%.

Вибрационный насос может подавать поток воды на большие расстояния горизонтально (до 105 метров). Выпуск моделей производится под названиями: Ручеек, Малыш М, Ручеек (п), Ручеек + и обладают следующими конструктивными отличиями:

1. Ручеек, Малыш-М – I класс защиты от поражения током, алюминиевая насосная часть;
2. Ручеек (п), Малыш М(п) – класс защиты от поражения I, пластмассовая часть насосная;
3. Ручеек + — класс защиты I, оснащен термовыключателем, алюминиевая насосная часть;
4. Ручеек 1, Малыш М1 – класс защиты II, алюминиевая часть из пластика, максимальная глубина погружения не более 3 м.

Насосы соответствуют ГОСТ, имеют сертификаты соответствия.

Технические характеристики и особенности моделей

В линейке насосов этой марки есть несколько моделей с верхним и нижним всасыванием. Все они используются для забора воды из колодца или неглубокой скважины, а также из открытых водоемов, и подачи её в горизонтальном направлении на расстояние до 100-150 метров. Что делает их удобными как для водоснабжения дома (см. Насосы для водоснабжения для дома: как выбрать), так и для полива приусадебного участка.

Условные обозначения

Изучая насос перед покупкой, следует обращать внимание на маркировку и уметь расшифровывать цифро-буквенные обозначения. Как это сделать, расскажем на примере устройства БВ 0,12-40 Малыш-К (п) Iкл:

Как это сделать, расскажем на примере устройства БВ 0,12-40 Малыш-К (п) Iкл:

• БВ – бытовой вибрационный;
• 0,12 – номинальная подача в литрах в секунду;
• 40 – напор в метрах при номинальной подаче;
• Малыш-К – наименование, в котором литера К указывает на наличие встроенной термозащиты;

Модели в пластиковом и алюминиевом корпусе

Iкл – первый класс защиты от поражения током. Отсутствие такого обозначения указывает на второй класс.

Базовая модель Малыш

Это самая простая модификация с нижним водозабором, предназначенная для работы в источнике диаметром не менее 100 мм. В ней нет ни фильтра, ни защиты от перегрева, ни реле давления. Но все это можно приобрести и установить отдельно, как и шланг диаметром 18-22 мм для подачи перекачиваемой воды потребителю.

Глубинный насос Малыш характеристики имеет следующие:

Характеристика	Ед. изм.	Значение
Номинальная мощность	Вт	до 280
Максимальный напор	м	40
Производительность при макс. напоре	л/час	430
Время непрерывной работы	час	2
Рабочее давление	мПа	0,4
Макс. глубина погружения	м	5
Вес	кг	3-3,5

Малыш-М

По своим параметрам этот агрегат не отличается от базовой модели, отличие заключается в верхнем расположении водозаборного клапана. Производительность насоса Малыш-М такая же, как у Малыша.

Верхнее расположение всасывающих отверстий

Малыш-3

Диаметр насоса Малыш-3 позволяет использовать его в более узких скважинах – от 80 мм. Это более компактная версия базовой модели, номинальная мощность которой снижена до 165 Вт, а напор до 20 м. Она идеально подходит для установки в источниках с небольшим дебитом.

В комплект входит сетевой водозащищенный кабель длиной 30 метров.

Малыш-К

Это самая совершенная модификация со встроенной термозащитой и нижним водозабором. Автоматика предохраняет устройство от перегрева, вовремя отключая его от сети при повышении температуры двигателя. В отличие от других устройств, перемотка насоса Малыш-К в результате сгорания обмотки не потребуется.

Принцип действия

Функционирование насоса Малыш осуществляется следующим образом:

• бытовая электроэнергия подается непосредственно к агрегату;
• электромагнит притягивает к себе «якорь»;
• после смены полюса магнита сердечник отходит в другую сторону;
• указанные колебания, как правило, совершаются приблизительно с частотой 100 раз в секунду;
• колебательный момент с помощью штока передается к поршню, что в свою очередь, создает напор, который двигает воду дальше по системе;
• обратный клапан на всасывающем патрубке не дает воде вернуться обратно.

Как видим, принцип работы помпы Малыш весьма несложный и понятный.

Назначение

Характеристики устройства и низкая стоимость делает его популярных у россиян и жителей стран ближнего зарубежья. Популярность обусловлена простотой конструкции, несложной процедурой монтажа, надежностью и долговечностью.

Насосы «Малыш» в состоянии:

1. Поднять воду из неглубокой Абиссинской скважины, если диаметр обсадной трубы 8-11 см.
2. Перекачать жидкость из открытого водоема, который находится на дистанции до 100 метров.
3. Наполнить резервуар, обеспечив участок достаточной воды для орошения сельскохозяйственных культур.
4. Обеспечить жителей частного дома или дачи водой для питья, гигиены, приготовления пищи и прочих бытовых целей.
5. Откачать жидкость из подвалов при затоплении, бассейна за ненадобностью, котлована после ливня и т.д.

Водяные насосы «Малыш» перекачивает заиленную жидкость также эффективно, как и чистую воду. Ограничение по содержанию твердых включений – 0,01% от общего объема водяного раствора.

Производители

Название «Малыш» и «Ручеек» давно стало нарицательным. Так сегодня называют небольшие погружные вибрационные насосы. Изначально производили их исключительно в России или в ближнем зарубежье, но сегодня на рынке предостаточно и китайских «Малышей». Вообще в России есть несколько производителей подобных насосов:

• В городе Ливны в Орловской области и в Бавленах Владимирской выпускают именно Малыши. Большинство идет с верхним забором воды, Малыши М — с нижним.
• Малыши производятся и в Климовске Московской области.
• В Курске и Кирове (завод Лепсе) выпускают насосы того же типа, но под другими названиями — Водолей.
• В Брянске (предприятие Тополь) выпускают Роднички. С таким же наименованием выпускают погружные насосы в Челябинске, а еще фирма Зубр.
• Агрегаты Ручеек выпускают в Могилеве (Беларусь).

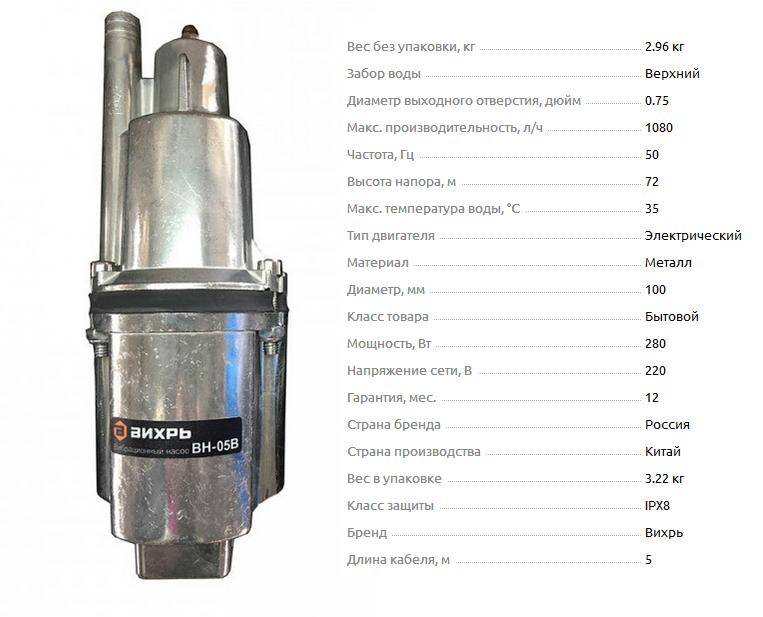

Разные названия и фирмы, некоторые отличия в характеристиках , но все это погружные вибрационные насосы типа Малыш

Остальные марки — китайские. Как определить? Внимательно рассматривать упаковку и паспорт. Если это российский производитель, обязательно должен быть адрес, название предприятия, перечень сервисных служб и т.п. Если такой информации нет, это изделие родом из КНДР.
