Розетка для варочной панели и духового шкафа
Ну и учитывая, что варочная панель это встраиваемая техника, то розетка ей вообще практически не нужна
Точно так же можно подключить и электрическую или индукционную панели, только здесь нужно обратить внимание на потребляемую мощность и брать провода соответствующего сечения и соединительные приспособления тоже соответствующих характеристик и размеров. Ну а если всё же есть необходимость установить розетку, то лучше взять качественную, производства Германии или другой европейской страны, но ни как не Китай. А ещё лучше вообще поставить нашу отечественную, они как-то более рассчитаны и на наше отечественное напряжение, скачки и отключения да и приборы у нас всегда были достаточно мощные
А ещё лучше вообще поставить нашу отечественную, они как-то более рассчитаны и на наше отечественное напряжение, скачки и отключения да и приборы у нас всегда были достаточно мощные.
Вообще если честно то делать розетку на варочную поверхность не обязательно, можно просто соединить провода методом скрутки и пропаять, это очень надежно. Ну а если нужна розетка то она должна выдерживать достаточную мощность, где то на 25-32 ампер, при 220 вольтах. Варочная поверхность потребляет до 7-8 кВт и требует подведения отдельной жилы кабеля, с вводным автоматом. Розетки могут быть с тремя контактами и с четырьмя, одно и двухфазные соответственно. Исходя из количества имеющихся у вас фаз нужно подобрать варочную поверхность и соответствующую розетку.
Электрическая варочная панель достаточно мощный потребитель электроэнергии, для неё нужно не только хорошую розетку, но и желательно провести отдельную линию электропроводки от щитовой, установив индивидуально для неё рубильник, либо выключатель с предохранительными пробками либо автоматами.
Розетку нужно обязательно заземлить, сейчас всё вилки идут как говорят «евро» — то есть имеют толстые контакты и третий контакт заземления — вот так она выглядит вилка «евро» и розетка под неё — устанавливать розетку нужно с маркировкой не менее 16 ампер.
Проводка
В домах старой застройки (советский период), если проводка не менялась, то она алюминиевая, с сечением жил 1.5 мм², без заземляющего провода. По некоторым таблицам соотношений считается, что этого достаточно для 4.4–5 кВт, но на практике для таких мощных приборов как духовка этого хватит для 3.5 кВт и не больше. Придется либо менять линию, либо подбирать устройство меньшей производительности (до 3.5 кВт и 16 А), иначе возникает риск перегрева проводов, возгорания.
Часто правила нарушаются и, например, на алюминиевую линию 1.5 мм² «вешают» устройства и на 5 кВт, и они работают года без негативных последствий, но это риск и гарантии от перегрева жил нет. Перед тем как установить встраиваемый духовой электрошкаф, желательно изучить несколько вариантов таблиц соотношений мощности и сечения проводки. Подбирают среднее значение (в большинстве случаев этого достаточно) или с запасом.
Подключить духовой шкаф к электросети надо с учетом правил по проводке:
- мощность потребителей суммируется, поэтому желательно выделить отдельную линию с одной розеткой на электродуховку. Впрочем, если сечение жил позволяет, то допускается и больше потребителей, но надо учитывать, что при перегрузке, КЗ, пробое, обесточатся все приборы. А также дифференциальные значения тока для отключения разные для отдельных устройств, поэтому возможна некорректная работа защиты;
- автоматика защитного отключения — УЗО, дифавтомат — крайне желательная. Но если нет заземления (проводка двухжильная), то она обязательная. Без защиты при пробое, нарушении изоляции пользователь рискует получить удар током с фатальными последствиями, а при скачке напряжения повышен риск выхода прибора из строя;
- надо подбирать не только сечение жил, но и параметры розеток под величину тока, иначе они будут нагреваться, возникнет риск их возгорания.
Установка встраиваемого газового духового шкафа: общие рекомендации
Монтаж встраиваемого кухонного оборудования, работающего на газу, предполагает ряд определенных трудностей. Основная проблема – это подведение магистрального газопровода к приборам. Наибольшее число сложностей возникает при монтаже встроенного газового оборудования.

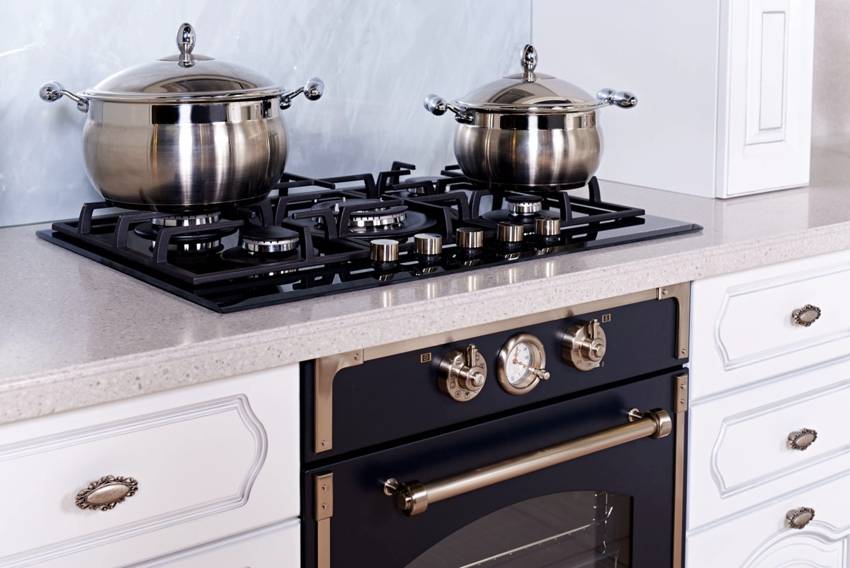

Комплект газового духового шкафа и варочной поверхности
Вне зависимости от того, предполагается установка газовой варочной панели и духового шкафа электрического типа, компактной газплиты или зависимой духовки от варочной поверхности, в любом случае потребуется подвод магистральной газовой системы. Эту работы уполномочены выполнять только квалифицированные и сертифицированные специалисты. Самостоятельное вмешательство в газопровод на любом его участке недопустимо, так как несет опасность не только для обитателей конкретной квартиры, а потому подразумевает наказание в виде существенного штрафа.
Правила монтажа газовых приборов предусматривают наличие специальной защиты. Не допустимо подвергать элементы газопровода любому физическому влиянию, а также температурным перепадам. В целях безопасности запорный кран выносят на участок с легким доступом, что позволяет быстро перекрыть подачу газа в случае аварийной ситуации. Если предполагается подключение одного устройства, то допустимо применение простого сильфонного шланга, однако при условии, что его укладка не предполагает установку дополнительных держателей и деформацию стен. Но при этом дина шланга не должна превышать 2 м. Использование переходников недопустимо.
Ряд моделей духовых шкафов имеют 2 выхода для соединения с газовой трубой – одновременно с правой и с левой стороны. Поэтому после монтажа одного из кранов, на второй следует поставить заглушку. На некоторых дорогих моделях с этой целью уже производителем предусмотрен специальный заводской клапан. Бюджетные духовки предполагают вставку чопика или накрутку крана. Для вывода прямого типа больше подойдет Г-образный адаптер.

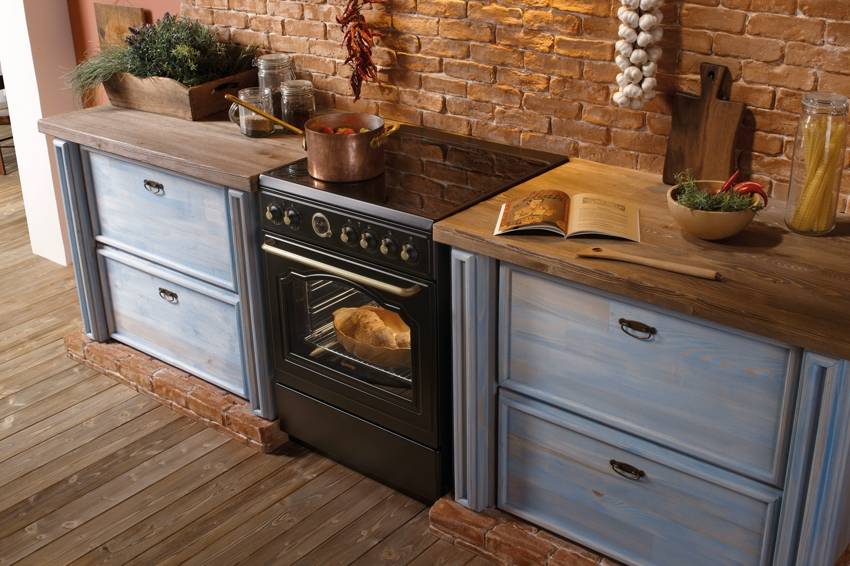

Газовая духовка, стилизованная под ретро стиль
Установка встроенного газового духового шкафа: нюансы и последовательность
При монтаже газовой духовки следует учесть, что газовые отводы не должны располагаться под мойкой, за стиральной или посудомоечной машиной, а также иной бытовой техникой, в частности и за духовым шкафом. Расположение газового прибора от магистральной трубы должно быть на расстоянии не меньше 1,2 м. При этом использовать переходники и удлинители нельзя.
Между духовкой и подводной трубой расстояние должно быть как минимум 30 см. Двери, дымоходный и вентиляционный каналы должны находиться в диапазоне не менее полуметра, а электропровода – в 10 см от трубы. Запорные краны должны располагаться на высоте минимум 80 см, с отступом от оборудования в 20 см. Каждая из единиц газовой техники должна иметь свой запорный кран, поэтому в подключении отдельного духового шкафа, работающего на газу, допускаются сварочные работы.
Перед окончательным монтажом и подключением газовой духовки следует тщательно проверить, в каком состоянии пребывают все элементы и их работоспособность в комплексе
Основное внимание необходимо обратить на герметичность соединений. Сейчас представители газовой службы делают это с использованием специальных приборов, оснащенных датчиками
Раньше утечку определяли при помощи мыльной пены.
Подключение духовки к газопроводу лучше доверить специалистам
Перед встраиванием техники в нишу гарнитура необходимо в обязательном порядке перекрыть газ. Удостоверившись в том, что все соединения надежны, можно производить подключение прибора.
5 ответов на часто задаваемый вопрос о подключение духового шкафа к электросети своими руками
Духовка требует мощность в 3,5 кВт. И люди, не представляют, какое именно оборудование нужно применять для подключения. Чтобы произвести этот процесс, необходимы следующие материалы:
- Трехжильный кабель ВВГнГ-LS 3 на 2,5 мм в квадрате.
- Евро розетка на 16 А, которая имеет контакты под заземляющий проводник.
- Вилка на 16 А. Лучше, чтобы она выполнялась в угловом расположении, поскольку так она будет занимать меньше места между задней стенкой.
- Диффавтомат на 16 А, или УЗО с диффавтоматом.
- Если возник вопрос о герметизации всех соединений, то это придется сделать, ведь шкаф располагается близко с краном. И не стоит допускать заливание в него воды.

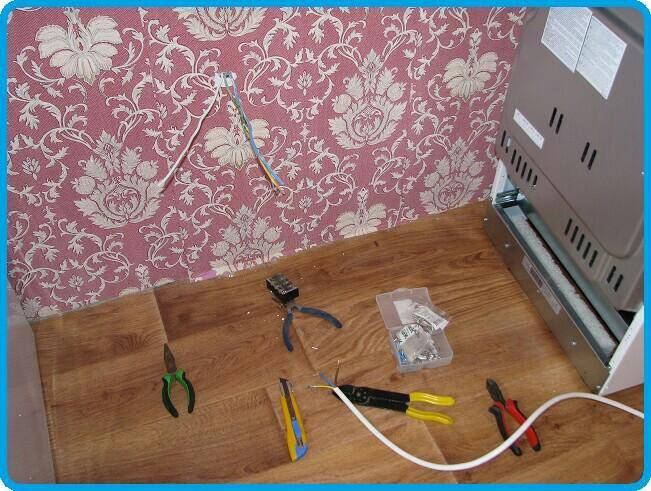

Как своими силами подключить питающий кабель
Итак, мы выбрали способ, как подключить наши первоочередные кухонные устройства. Но наши питающие кабели подключены условно. Выясним, как это сделать по-настоящему. Традиционно, рассмотрим раздельно, духовой шкаф и варочную поверхность.
Для духового шкафа (мощностью не более 3.5 кВТ, Р=3.5 kW) необходимо приобрести кусок кабеля ПВС 3*2,5 и обычную бытовую вилку на 16А. Длина кабеля должна быть такой, чтобы после подключения кабель не был натянут
При присоединении к вилке (условимся, кабель имеет коричневую, синюю и желтую жилы), важно подключить желтую (желто-зеленую) жилу к клемме земля. Порядок подключения фазы и ноля следующий: коричневая жила это фаза, синяя это ноль. В розетке фазу можно определить с помощью индикатора фазы (любой бытовой прибор не реагирует на порядок фаза-ноль – если вилку телевизора вставить противоположно текущей позиции, то телевизор все равно будет работать, однако, будет лучше, следовать условиям эксплуатации данного электроприбора)
Далее, снимается небольшая пластиковая крышка, в месте подсоединения кабеля
В розетке фазу можно определить с помощью индикатора фазы (любой бытовой прибор не реагирует на порядок фаза-ноль – если вилку телевизора вставить противоположно текущей позиции, то телевизор все равно будет работать, однако, будет лучше, следовать условиям эксплуатации данного электроприбора). Далее, снимается небольшая пластиковая крышка, в месте подсоединения кабеля.
Там мы увидим соединение для каждой жилы кабеля.
Присоединение выполним следующим образом: L- это фаза, N- ноль, знак земля — желтый (желто-зеленый — это цвета земли с точки зрения электрики) согласно цветам жил
Очень важно: цвета жил провода в вилке при сочетании земля-фаза-ноль, должны соответствовать аналогичному сочетанию в подключаемом устройстве. Если в вилке фаза это коричневая жила кабеля, то и в духовом шкафе это коричневая жила. Точно так же с нулем и землей – сугубо по цветам
Точно так же с нулем и землей – сугубо по цветам.

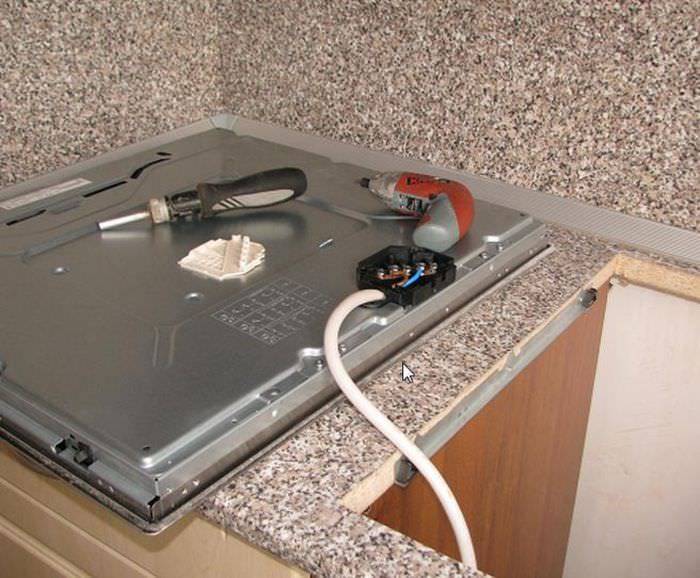

Варочная поверхность. Как правило, модели варочных поверхностей универсальны. Это подразумевает подключение как на 220В так и на 380В. Переход как на одно так и другое напряжение реализуется с помощью установки соответствующих перемычек. У большинства варочных панелей, в месте подсоединения питающего кабеля (удобно доступная пластмассовая крышка) можно увидеть подобную схему подключения:
В случае квартиры, где выделенное напряжение 220В вывод очевиден (в случае частного дома, при выделенных 380В, электрики адаптируют вывод питания на варочную поверхность на 220В).
Для того, чтобы варочная поверхность работала от 220 В, следует установить перемычки согласно строке 3 схемы подключения. Для напряжения 380В выбираем строку 1. Практически это может выглядеть так:
Или так:
Что касаемо питающего кабеля, лучше использовать ПВС 3*6 (кроме случая, когда кабель в розетке меньшего сечения – а это 3*4мм2). В любом случае, рекомендуется придерживаться принципа – сечение питающего кабеля не может быть меньше сечения кабеля в розетке (провода выступающего из стены, для подключения варочной поверхности). Больше может. Как уже говорилось выше, варочная поверхность емкий потребитель электроэнергии. При мощности 7,3 кВт (Р=7,3kW), необходимо установить розетку и вилку, рассчитанные на ток 32А.
Сочетание цветов жил кабеля с землей, фазой и нулем полностью аналогично случаю духового шкафа.
При подключении питающих кабелей духового шкафа и варочной поверхности была указана марка кабеля ПВС. ПВС это гибкий многожильный силовой кабель в ПВХ изоляции. Но при неразъемном соединении с кабелем электропроводки (а это в большинстве случаев кабель марки ВВГ-нг, с монолитными негибкими жилами) эффективнее было бы использовать аналогичной марки кабель. С точки зрения простоты соединения — возможно. С точки зрения эксплуатации – все таки мы имеем дело с бытовыми приборами, а им присуща некоторая подвижность. Монолитный кабель рассчитан на неподвижность, вероятность поломки жил есть, но не большая. Вероятность же поломки мест соединения внутри прибора уже выше. Поэтому многожильный кабель (ПВС) более удобен, в данном случае.
При выполнении работ с электрооборудованием строго выполняйте меры безопасности от поражения электрическим током.
Инструкция по установке газовой духовки
Весь процесс установки можно разделить на 3 части: 1-я – это продолжение подготовки, вторая – непосредственно монтаж встроенной духовки, 3-я – соединение духовки с магистралью подачи газа. Разберем все по полочкам, чтобы оставалось как можно меньше вопросов на тему, как правильно установить и подключить духовой шкаф к газу в жилом помещении.
Этап #1 – распаковка и изучение инструкции
Первым этапом многие пренебрегают, хотя исправность техники – одно из условий правильного функционирования ее в дальнейшем.

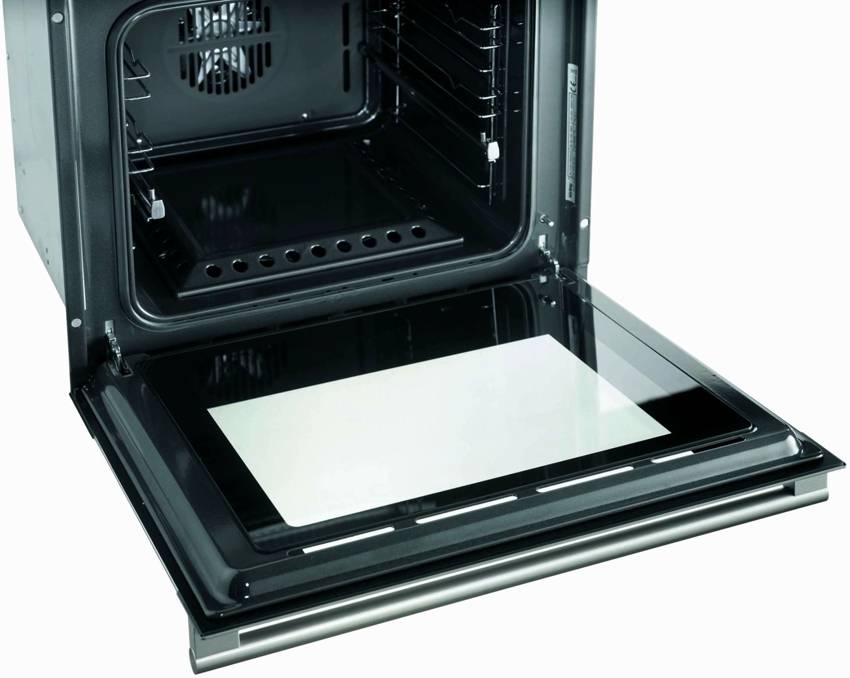

Чтобы убедиться, что духовка готова к монтажу, распакуйте ее и проверьте со всех сторон, а именно:
- Лицевую сторону, на которой расположена панель управления и дверца духовки – на них не должно быть царапин, трещин, вмятин, пятен. Защитную пленку до окончания монтажа снимать не рекомендуется.
- Заднюю стенку, где на видимых или скрытых под крышками частях находятся элементы для подключения агрегата к электричеству и газу.
- Внутренние поверхности, расположенные за дверцей.
- Выступающие элементы – механические ручки для регулировки мощности и установки режимов, ручку дверцы.
Затем возьмите техпаспорт и проверьте комплектацию: противни, решетки, оборудование для гриля, установочный и крепежный набор.
Комплект для установки – это пара направляющих и несколько саморезов с шайбами. Не удивляйтесь – для монтажа современной техники большого количества крепежных деталей не требуется.
Инструкция для установки – это чертежи, схемы и порядок действий, представленный в виде списка. Чертежи рекомендуем изучить еще при заказе кухонного гарнитура, чтобы не возникло расхождений в размерах
Убедившись, что все в порядке и на месте, можно заняться подключением шланга, проводов и монтажом корпуса шкафа в нишу – обычно эти мероприятия происходят одновременно.
Этап #2 – подготовка ниши для монтажа
Размеры духовых шкафов стандартны, как и кухонные гарнитуры, но нужно проследить, чтобы габариты подготовленной ниши и шкафа совпадали. Для этого духовку вставляют в нишу – она должна войти плотно, но с небольшим зазором для крепления на направляющие.
Для обеспечения циркуляции воздуха в нижней панели, под духовым шкафом, вырезают небольшую секцию, ширина которой равняется ширине агрегата, а высота – примерно 10 мм. С этой же целью оставляют небольшой зазор между стеной и задней стенкой прибора
Согласно чертежу, духовку устанавливают или прямо на дно ниши, или на направляющие, закрепленные по бокам или на верхней панели – по рекомендации производителя. Последний штрих – закрепление корпуса саморезами, чтобы при эксплуатации он не потерял стабильность.
Подключение электропровода и шланга производят еще до того, как окончательно зафиксируют корпус.
Этап #3 – подключение и тестирование
Могут потребоваться инструменты и материалы:
- отвертка;
- газовый ключ;
- разводной ключ;
- фум-лента;
- мыльный раствор.
По нормам, для установки духового шкафа необходим отдельный отвод трубы с установленным краном для отсечения подачи газа в случае ремонта или аварии. Подводка присоединяется через диэлектрическую вставку, которая обеспечивает дополнительную защиту.
Как правильно установить диэлектрик – в фотогалерее:
Другим концом шланг присоединяют к духовому шкафу. Учтите, что длины шланга должно хватить для свободного подключения в момент, когда агрегат еще не вставлен в нишу – то есть подводка должна быть достаточно длинной. В этом одна из особенностей монтажа встраиваемой техники.
Тестирование производят старым «дедовским» способом: покрывают соединение мыльным раствором и подают газ. Если в месте стыковки пузырей нет, значит, подключение прошло успешно.
Вызванный представитель газовой службы зафиксирует факт подключения, а для проверки концентрации газа в воздухе использует газоанализатор – электронный прибор, быстро определяющий утечку
В обратном случае придется заняться более тщательной герметизацией стыка или все же дождаться мастера и поручить ему эту работу. После подключения газа можно выполнить коммутацию электропроводов или просто вставить вилку шкафа в заранее установленную розетку.
Последнее действие – установка уже подключенной духовки в шкаф, закручивание крепежных элементов и еще одно, финишное тестирование.
Мощность духового шкафа электрического
- Большинство покупателей делают выбор на основании следующих показателей:
- функциональность,
- мощность прибора,
- энергопотребление.
Поэтому перед покупкой следует рассмотреть все описанные значения.
Электрическая модель
Потребляемая мощность духового шкафа может быть разной – от 1 до 4 кВт. Модели, которые имеют значение в диапазоне от 2 до 3 кВт, относятся к наиболее распространенным приборам и являются простыми устройствами для бытового использования.
Если же используются модели, потребляемая мощность которых больше 3,5 кВт, то следует оборудовать отдельную розетку, выдерживающую большую силу тока. Это необходимо для обеспечения нормальной работы электрической сети.
Большинство моделей встроенных духовых шкафов Bosch имеет определенные параметры. Высота обычно колеблется в пределах от 55 до 60 см, менее распространенными являются устройства высотой от 40 до 45 см.
Такие электрические приборы имеют удобную панель управления, на которой отображаются данные о процессе приготовления и другая информация о работе
Наличие дополнительных функций влияет на потребляемую мощность духового шкафа в кВт, поэтому на данный параметр также следует обратить свое внимание
Классы энергопотребления
Такие электрические приборы по степени энергопотребления разделяются на несколько классов.
- Существует семь классов, которые имеют следующие показатели энергопотребления (кВт/ч):
- менее 0,6;
- 0,6-0,8;
- 0,8-1;
- 1-1,2;
- 1,2-1,4;
- 1,4-1,6;
- более 1,6.
Все эти показатели относятся к встроенным духовым шкафам Bosch малого объема. Если говорить о приборах, имеющих большие размеры, то стоит отметить, что такие приборы, относящиеся к классу А, будут потреблять от 1 кВт/ч.
Газовые модели могут иметь мощность около 4кВт, что не очень сказывается на оплате за коммунальные услуги, ведь газ значительно дешевле электричества.
Влияние на температуру
Мощность электрического духового шкафа влияет на температуру, при которой происходит приготовление блюд. Если взять приборы со значением потребления электричества от 3,5 кВт, то они могут нагревать до пятисот градусов.
Стандартная температура колеблется в пределах 220 градусов. Это означает, что оптимальная мощность встроенного духового шкафа должна равняться 2,5-3 кВт. При этом максимальный температурный показатель может составлять 250°С.
Для безопасной работы с такими кухонными приборами необходимо учесть еще один параметр. Чтобы это сделать, достаточно поделить мощность встроенного духового шкафа Bosch, указанную в его характеристиках, ее на средний показатель, равный 220 Вт. В итоге получится искомая сила тока.
При выборе духового шкафа следует учитывать основное правило – параллельное использование приборов, которые обладают мощностью более 3,5 кВт, запрещено. Альтернативным вариантом может стать приобретение газового устройства.
Как выбрать прибор
Многие задаются вопросом – какая мощность духового шкафа будет наиболее оптимальной? Чтобы это понять, необходимо учесть несколько моментов:
При покупке духового шкафа сначала стоит обратить на количество имеющихся функций. Многие отдают предпочтение тем моделям, которые имеют разнообразные режимы приготовления и, соответственно, обладают большой мощностью.
Но стоит задаться вопросом – будут ли задействоваться все представленные программы? Если их использование будет происходить очень редко, то приобретать подобный товар не следует.
Также следует подумать и о том, сколько электрических устройств имеется в вашем доме. Это необходимо, так как при одновременном включении духового шкафа и прибора, который также потребляет большое количество энергии, проводка может не выдержать, из-за чего произойдет отключение всей сети.
На выбор может повлиять и частота использования встраиваемого прибора. Если устройство будет работать очень редко, то можно смело выбирать более мощные модели, которые позволяют готовить блюда гораздо быстрее. При частом использовании лучше остановиться на выборе устройства, которое потребляет меньшее количество энергии.
Еще одним фактором, влияющим на выбор, является объем встраиваемого духового шкафа. Для большой семьи, конечно, лучше приобрести модель, которая позволит приготовить много пищи за один раз. Но такие приборы потребляют почти вдвое больше электричества, что скажется на счетах за свет.
Правила монтажа
Если в квартире сделан монтаж напряжения на 220 В, подключить устройство не составит труда. Если же сеть имеет напряжение в 380 В, стоит использовать комбинированные устройства, которые могут функционировать при 380 В.
Духовой шкаф рекомендуется устанавливать на кухню, в которой предусмотрен выход (розетка) специально для этого устройства. При этом не рекомендуется пользоваться штепсельными разъемами других устройств. Для этого оборудования нужна выделенная электролиния.
По типу проводки подбирается соответствующий вид, марка и сечение электропитающего провода. Если установка выполнена в скрытом или наружном виде, определяется сечение несущего питающего проводника. Сечение меньше 2,5 мм должно быть заменено минимум на 3,5 мм, так как современные производители оборудования выпускают технику мощностью не менее 3,5 кВт.
Инструменты для работы
Приступаем к монтажу духового шкафа. Из-за коммутационных соединений бывает не просто разобраться в схеме правильного подключения духового шкафа. По этой причине может потребоваться помощь специалиста снабжающей энергетической компании. После разъяснения можно приступить к установке аппарата самостоятельно.
Установка варочной поверхности
Подключение кабеля/шнура к духовому шкафу
Подключение духового шкафа часто связано с необходимостью подключить кабель или шнур. Для этих целей на задней стенке корпуса есть клеммная колодка. Она прикрыта крышечкой. Крышка может быть металлической или пластиковой, держится на защелках или винтах. Варианты у разных производителей разные, но ошибиться невозможно — больше ничего нет.
К сети 220 В
Для начала снимаем крышку. Под ней видим клеммы с подключенными с одной стороны разноцветными проводами. Если подключать духовой шкаф собираетесь к сети 220 В, клемм будет намного больше чем проводов. Некоторые соединены перемычками. Они должны быть установлены, но проверить можно. Вообще схема установки перемычек обязательно есть на корпусе. Она может быть выдавлена (как на фото) или нарисована (наклейка).
Какие должны стоять перемычки на духовом шкафу при подключении к сети 220 В
Для однофазной сети в 220 В должны стоять три перемычки. Две соединяют фазы — первый, второй и третий выход. И одна стоит между четвертым и пятым.
Куда подключать шнур
Провода от кабеля/шнура подключаются так:
- К третьему фаза.
- К пятому — нейтраль. Провод синего или голубого цвета.
- К нулевому (может быть перед первым или после пятого) — заземление. С желто-зеленой окраской.
Подключение должно быть именно в такой последовательности. Тогда к трехконтактной вилке подключать провода надо в таком порядке: на верхний штырь — желто-зеленый, на правый — фазный, на левый — нулевой (голубой).
К сети 380 В
При подключении к трехфазной сети перемычка остается только одна — на четвертой и пятой клемме.
Установка перемычек под сеть 380 В
Подключение проводников шнура согласно следующей схеме.
Подключение шнура к духовому шкафу для трехфазной сети
Чем отличается независимый духовой шкаф от зависимого
Каждая современная кухня оборудована духовкой, без которой не может обойтись ни одна хозяйка. Все конструкции духовых шкафов разделяются на две категории и могут быть зависимыми и независимыми. Они различаются не только конструктивно, но и способами питания. При выборе какой-либо модели, нужно обязательно учитывать эти особенности.
Зависимые духовые шкафы как правило размещаются в нишах кухонной мебели, специально обустроенных для этих целей. Духовку и варочную панель возможно разместить только одно над другим, так как их объединяет единая система питания и управления. В целом, оба прибора составляют единый комплект.
У варочной панели отсутствуют собственные кнопки и возможность регулирования показателей мощности. Конфорки не будут функционировать без панели управления, располагающейся на духовке. Для соединения духового шкафа используются общие электрические провода, подключаемые к домашней сети. Зависимые духовые шкафы представлены на рынке бытовых приборов в широком ассортименте. Зная критерии выбора, комплектацию, основные и дополнительные функции, можно без труда подобрать для себя наиболее подходящий вариант.
Постепенно зависимые плиты стали заменяться более совершенными приборами независимого типа, еще более удобными в эксплуатации. Конструкция независимых плит позволяет устанавливать духовку без привязки к варочной панели в наиболее подходящем месте. Отличительной особенностью каждой составляющей части является собственная панель управления. Переключатели могут быть механическими, кнопочными или сенсорными. Оба устройства не связаны общими проводами, что делает монтаж значительно легче.
Духовой шкаф и варочная панель могут устанавливаться в разных местах, а не только в стационарном положении, как зависимые системы. Каждая составная часть при необходимости выбирается от разных производителей, в соответствии с имеющимися функциями. При желании можно вообще отказаться от варочной панели, если хозяйка регулярно использует мультиварку, а основные блюда готовит в духовке. В крайнем случае приобретается модель с двумя конфорками, стоимость которой значительно ниже, чем у обычных панелей.
