Маркировка электротепловых реле
Обозначение прибора имеет вид букв и цифр в зависимости от изготовителя. Чаще всего маркировку производят на основе сокращенного названия, а также:
- параметров тока уставки – прописывается в скобках цифрами;
- буквенного обозначения конструкции;
- климатического исполнения в виде диапазона;
- токового номинала – используются цифры (1 – до 25 А, 2 – до 100 А, 3 – до 510 А);
- особенностей устройства – совместимость с цепью постоянного и переменного тока, моно- и бистабильные аппараты, с ускорением или замедлением включения/выключения, с обмоткой или без нее.
Все обозначения прописываются в паспорте реле.
Процесс подключения

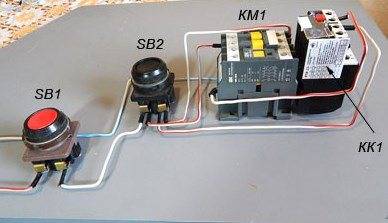

Ниже приведена схема подключения ТР с обозначениями. На ней можно найти сокращение КК1.1. Оно обозначает контакт, который в нормальном состоянии является замкнутым. Силовые контакты, через которые ток поступает на двигатель обозначены сокращением KK1. Автоматический выключатель, который находится в ТР обозначен как QF1. При его задействовании происходит подача питания по фазам. Фаза 1 управляется отдельной клавишей, которая обозначена маркировкой SB1. Она выполняет аварийную ручную остановку в случае возникновения непредвиденной ситуации. От нее контакту уходит на клавишу, которая обеспечивает пуск и обозначена сокращением SB2. Дополнительный контакт, который отходит от клавиши пуска, находится в дежурном состоянии. Когда выполняется запуск, тогда ток от фазы через контакт поступает на магнитный пускатель через катушку, которая обозначается KM1. Происходит срабатывание пускателя. При этом те контакты, которые в нормальном положении являются разомкнутыми замыкаются и наоборот.
Когда замыкаются контакты, которые на схеме находятся под сокращением KM1, тогда происходит включение трех фаз, которые пускают ток через тепловое реле на обмотки двигателя, который включается в работу. Если сила тока будет расти, тогда из-за воздействия контактных площадок ТР под сокращением KK1 произойдет размыкание трех фаз и пускатель обесточивается, а соответственно останавливается и двигатель. Обычная остановка потребителя в принудительном режиме происходит посредством воздействия на клавишу SB1. Она разрывает первую фазу, которая прекратит подачу напряжения на пускатель и его контакты разомкнутся. Ниже на фото можно увидеть импровизированную схему подключения.
Есть еще одна возможная схема подключения этого ТР. Разница заключается в том, что контакт реле, который в нормальном состоянии является замкнутым при срабатывании разрывает не фазу, а ноль, который уходит на пускатель. Ее применяют чаще всего в силу экономичности при выполнении монтажных работ. В процессе нулевой контакт подводится к ТР, а с другого контакта монтируется перемычка на катушку, которая запускает контактор. При срабатывании защиты происходит размыкание нулевого провода, что приводит к отключению контактора и двигателя.
Реле может быть смонтировано в схему, где предусмотрено реверсивное движение двигателя. От схемы, которая была приведена выше различие заключается в том, что присутствует НЗ контакт, в реле, которое обозначено KK1.1.
Если реле срабатывает, тогда происходит разрыв нулевого провода контактами под обозначением KK1.1. Пускатель обесточивается и прекращает питания двигателя. В экстренной ситуации кнопка SB1 поможет быстро разорвать цепь питания, чтобы остановить двигатель. Видео о подключении ТР можно посмотреть ниже.
Источники
- https://6watt.ru/elektrooborudovanie/rele-i-datchiki/teplovoe-rele-dlya-elektrodvigatelya
- https://electricremont.ru/vybor-teplovogo-rele-dlya-elektrodvigatelya.html
- https://fb.ru/article/339859/teplovoe-rele-dlya-elektrodvigatelya-shema-printsip-deystviya-tehnicheskie-harakteristiki
- https://2proraba.com/elektrika/teplovoe-rele-dlya-elektrodvigatelya-sxema-podklyucheniya.html
Проверка, регулировка и настройка тепловых реле типа ТРН, ТРП
Очень часто приходится встречать в электрохозяйствах в качестве максимальной токовой защиты электротепловые реле типов ТРН, ТРП. Подробно об этих реле я уже писал ранее. Однако, в данных реле необходимо периодически проводить настройку и регулировку уставок срабатывания. Именно об этом сегодня и поговорим.
Перед проверкой и регулировкой тепловых реле необходимо:
– произвести ревизию тепловых реле;
– создать необходимые температурные условия (не ниже +20 о С) в помещении, где они установлены. В случае невозможности создания нормальных температурных условий в помещении, где установлены тепловые реле, проверку данных реле необходимо проводить в лабораторных условиях.
Произвести внешний осмотр тепловых реле. При осмотре проверяют:
1) надежность затяжки контактов, присоединения тепловых элементов;
2) исправное состояние нагревательных элементов, состояние биметаллических пластин;
3) четкость работы механизма, связанного с контактами реле и самих контактов, отсутствие заеданий, задержек;
4) чистоту контактов и биметаллических пластин, условия охлаждения реле;
5) отсутствие вблизи реле реостатов, нагревательных приборов, возможность обдувания от вентиляторов.
При регулировке необходимо учитывать, что тепловые элементы на заводе изготовителе калибруются при температуре 20 о ± 5 о С для тепловых реле серии ТРН и при температуре 40 о С для тепловых реле серии ТРП, поэтому при испытании реле необходимо скорректировать подаваемый на реле номинальный ток с учетом окружающей температуры.
Реле серии ТРН – двухполюсные с температурной компенсацией, выпускаются на ток 0,32 – 40 А с регулятором тока уставки; для реле типа ТРН-10а в пределах от –20 до +25%, для реле ТРН-10, ТРН-25 – в пределах от –25 до +30%.
Реле имеют только ручной возврат, осуществляемый нажатием на кнопку через 1 – 2 мин. после срабатывания реле. Благодаря температурной компенсации ток уставки практически не зависит от температуры воздуха и может изменяться в пределах +3% на каждые 10 о С изменения температуры окружающего воздуха от +20 о С.
Реле серии ТРП – однофазные, без температурной компенсации, выпускаются на ток 1-600 А, с регулятором тока уставки. Механизм имеет шкалу, на которой нанесено по пять делений в обе стороны от нуля.
Цена деления 5% для открытого исполнения и 5,5% – для защищенного. При температуре окружающей среды +30 о С вносится поправка в пределах шкалы реле: одно деление шкалы соответствует изменению температуры на 10 о С. При отрицательных температурах стабильность защиты нарушается.
Тепловое реле электродвигателя. Характеристики и выбор — блог СамЭлектрик.ру
Тепловое реле РТЛ для электродвигателя
Тепловое реле служит для тепловой защиты электродвигателя. Реле защищает двигатель от перекоса фаз или пропадании фазы, от механической перегрузки и заклинивания ротора.
Тепловое реле двигателя, так же, как и защитный автомат, имеет время-токовую характеристику, которая показывает, что тепловое реле не может сработать при превышении тока уставки мгновенно.
Подробнее про эти характеристики – здесь.
Важно, что спасти от короткого замыкания тепловое реле не может – просто не успеет. Поэтому в цепь питания двигателя всегда перед пускателем ставят автоматический выключатель, предохраняющий от КЗ. Во всех современных “теплушках” есть одна пара нормально открытых (НО, NO) контактов и одна пара нормально закрытых (НЗ, NC)
Обычно схему питания контактора строят так, что при срабатывании теплового реле НЗ контакты разрывают цепь питания катушки контактора, а НО контакты замыкаются и включают цепь индикации аварии
Во всех современных “теплушках” есть одна пара нормально открытых (НО, NO) контактов и одна пара нормально закрытых (НЗ, NC). Обычно схему питания контактора строят так, что при срабатывании теплового реле НЗ контакты разрывают цепь питания катушки контактора, а НО контакты замыкаются и включают цепь индикации аварии.
Тепловая защита электродвигателя заключается в том, что при прохождении через силовые контакты теплового реле тока двигателя нагревается специальная биметаллическая пластина, которая приводит в действие сигнальные контакты. Контакты слаботочные, и включаются в цепь управления пускателем.
При срабатывании реле необходимо устранить причину аварии, затем привести реле в исходное состояние. Для этого на корпусе имеется красная кнопка возврата, на которой напечатана буква R (Reset). В некоторых моделях возврат осуществляется автоматически.
Тепловое реле РТЛ. Контакты для механической и электрической фиксации в пускателе
Как правило, тепловое реле крепится непосредственно на выходные контакты пускателя. И без пускателя не используется. Соответственно, тепловое реле включено с двигателем последовательно.
Для различных вариантов пускателей необходимо передвинуть выводы (контакты) теплового реле для правильной фиксации.
На фото видно (слева), как рекомендовано передвинуть ножки для разных пускателей.
Такие тепловые реле можно применять только для контакторов советских разработок типа ПМЛ, для других производителей тепловые реле РТЛ могут не подойти.
Выбор теплового реле по мощности двигателя
У теплового реле есть один основной параметр, показывающий ток, при котором реле отключит электродвигатель. Ниже приводится таблица по выбору теплового реле для электродвигателей.
Номинальныйток пускателя, А | Тип реле | Диапазон регулирования максимального тока, А | Мощностьэлектродвигателя, кВт |
10 | РТЛ-1004 | 0,38 … 0,65 | – |
РТЛ-1005 | 0,6 … 1 | – | |
РТЛ-1006 | 0,9 … 1,6 | 0,4 | |
РТЛ-1007 | 1,5 … 2,6 | 0,75 | |
РТЛ-1008 | 2,4 … 4 | 1,5 | |
25 | РТЛ-1010 | 3,8 … 6 | 2,2 |
РТЛ-1012 | 5,5 … 8 | 3 | |
РТЛ-1014 | 7 … 10 | 4 | |
40 | РТЛ-1016 | 9,5 … 14 | 5,5 |
РТЛ-1021 | 13 … 19 | 7,5 | |
63 | РТЛ-1022 | 18 … 25 | 11 |
РТЛ-2053 | 23 … 32 | 15 | |
РТЛ-2055 | 30 … 41 | 18,5 | |
РТЛ-2057 | 38 … 52 | 22 | |
РТЛ-2059 | 47 … 64 | 25 | |
РТЛ-2061 | 54 … 74 | 30 |
Распространенные марки тепловых реле – РТЛ и РТИ, которые по параметрам идентичны, и отличаются в основном креплением и конструкцией.
В интернете гуляет табличка выбора теплового реле двигателя по мощности, где подробно перечислены параметры тепловых реле серии РТЛ. Стоит сказать об ошибке – во второй строке внизу вместо “РТЛ-ЮООМ” следует читать “РТЛ-1000М”. Кто-то распознавал бездумно.
• Выбор теплового реле / Выбор электротеплового реле — таблица параметров, pdf, 34.01 kB, скачан:5848 раз./
И ещё фото старенькой теплушки, фото новых легко найти в интернете.
Такое тепловое реле ставится на пускатель ПМЕ.
Подробно про схему подключения теплового теле и схему подключения пускателя к трехфазному двигателю рассказано в другой моей статье. Рекомендую.
8 комментариев
Спасибо за полезную статью.
Спасибо за подсказки по тепловому реле и то, как правильно выбрать тепловое реле для защиты двигателя
Спасибо за информацию кратко и все понятно.
Добрый день. Являюсь «счастливым» обладателем однофазного двигателя китайского производства. На шильдике указана можность 1.1 кВт и номинальный ток 9.7А. Реально в моих условиях потребляемый ток около 5А. При этом стартовый ток кратковременно достигает 18А и более.
Вопрос: какие параметры пускателя и теплового реле необходимы в моем случае.
Здравствуйте, Евгений. Пусковой ток раза в 3 превышает ток в рабочем режиме = поэтому 18А при пуске нормально. Тем более что такой ток течет секунды (если мотор не запускается в режиме тяжелого пуска — т.е. под нагрузкой). Тепловые реле имеют инерцию — поэтому здесь все должно нормально работать.
Мощность однофазного мотора P = U * I * cos ф * КПД Подставьте данные из шильдика — у вас должно получиться в районе 1100 Вт. Если что то получаеться существенно другое — значит что то не так: либо мотор либо шильдик либо калькулятор
Если ваш мотор недогружен и близок к холостому ходу — ток холостого хода будет процентов 60 от номинального тока. Может этим и обясняются ваши 5А.
Если надумаете ставить тепловое реле — то ставьте на пределы номинального тока т.е. на 9,7А предварительно проверив формулу.
Еще оргвопрос: Если будете работать сами на своем оборудовании — маловероятно, что вы доведете СВОЙ мотор до перегрева. Мы настоятельно рекомедуем ставить тепловую защиту в случае использования наемных рабочих — оборудование ведь не ихнее. Удачи!
Спасибо, огромное за такой подробный ответ.
А на какой ток ориентироваться при подборе контактора? Тоже на номинал? Переживаю не повредит ли такому контактору токи в 18 ампер и более, даже кратковременные…
{SOURCE}
Несколько видов схем подключения
Существует несколько вариантов монтажа, каждый из которых имеет свои особенности, достоинства и недостатки.
Обозначение контактов реле РИО-1 имеет следующую расшифровку:
- N – нулевой провод;
- Y1 – вход включения;
- Y2 – вход выключения;
- Y – вход включения и выключения;
- 11-14 – коммутирующие контакты нормально-открытого типа.
Эти обозначения используются на большинстве моделей реле, но перед подсоединением в цепь следует дополнительно ознакомиться с ними в паспорте изделия.
Представленная схема электрификации используется для управления светом из трех мест посредством реле и трех кнопочных выключателей без фиксации положения
В этой схеме силовые контакты реле используют ток в 16 А. Защита цепей контроля и систем освещения осуществляется автоматическим выключателем 10 А. Следовательно провода имеют диаметр не меньше 1,5 мм2.
Соединение кнопочных коммутаторов выполнено параллельно. Красный провод – фаза, идет через все три кнопочных выключателя на силовой контакт 11. Оранжевый провод – фаза коммутации, приходит на вход Y. После чего выходит из клеммы 14 и идет на лампочки. Нулевой провод с шины соединяется с клеммой N и со светильниками.
Если свет изначально был включен, то при нажатии на любой включатель свет погаснет — произойдет кратковременная коммутация фазного провода на клемму Y и контакты 11-14 разомкнутся. То же самое произойдет при последующем нажатии на любой другой выключатель. Но контакты 11-14 изменят положение и свет включится.
Преимущество приведенной схемы перед проходными и перекрестными выключателями очевидно. Однако при коротком замыкании обнаружение повреждения вызовет некоторые сложности, в отличие от следующего варианта.
Такая схема позволит сэкономить на проводах, т. к. сечение кабелей управления можно уменьшить до 0,5 мм2. Однако придется приобрести второй аппарат защиты
Это менее распространенный вариант подключения. Он такой же, как предыдущий, но цепи управления и освещения имеют свои автоматы защиты на 6 и 10 А соответственно. Это облегчает выявление неисправностей.
Если возникает необходимость управлять несколькими группами освещения отдельным реле, то схема несколько видоизменяется.
Такой метод подключения удобно использовать, чтобы включать и выключать освещение целыми группами. Например, сразу погасить многоуровневую люстру или освещение всех рабочих мест в цеху
Еще одним вариантом использования импульсных реле является система с централизованным управлением.
Схема удобна тем, что можно выключить все освещение одной кнопкой, уходя из дома. А по возвращении, включить его таким же образом
В эту схему добавляются два выключателя для замыкания и размыкания цепи. Первая кнопка может только включить группу освещения. При этом фаза от выключателя «ВКЛ» придет на клеммы Y1 каждого реле и контакты 11-14 замкнутся.
Выключатель размыкания работает аналогично первому выключателю. Но коммутация осуществляется на клеммы Y2 каждого коммутатора и его контакты занимают положение размыкания цепи.
Причины, вызывающие перегрев
На первом месте стоят неисправности радиатора. Это могут быть: простое загрязнение тополиным пухом, пылью, листвой. Устранив загрязнения, решат проблему. Более проблематично бороться с внутренним загрязнением радиатора — накипью, появляющейся при использовании герметиков.
Затем следуют:
Разгерметизация системы, вызванная треснувшим шлангом, недостаточно затянутыми хомутами, неисправностью краника отопителя, состарившимся уплотнителем насоса и пр.;
Неисправный термостат или краник
Определить это легко, если при горячем двигателе осторожно ощупать шланг или радиатор. Если шланг холодный – причина в термостате и потребуется его замена;
Помпа, работающая неэффективно или вовсе неработающая
Это приводит к слабой циркуляции по охлаждающей системе;
Сломанный вентилятор, т.е. не включающийся из-за вышедшего из строя мотора, муфты включения, датчика, отошедшего провода. Не крутящаяся крыльчатка тоже вызывает перегрев электродвигателя;
Наконец, недостаточное уплотнение камеры сгорания. Это последствия перегрева, приводящие к сгоранию прокладки головки, образованию трещин и деформированию головки цилиндра и гильзы. Если из бачка с охлаждающей жидкостью заметно вытекание, приводящее к резкому повышению давления при запуске охлаждения, или появилась в картере маслянистая эмульсия, значит, причина в этом.
Дабы не попасть в аналогичную ситуацию, необходимо проводить профилактику, способную спасти от перегрева и поломки. «Слабое звено» определяют методом исключения, т.е. проверяют последовательно подозрительные детали.
Конструкция и принцип работы прибора
Надежность работы энергетических установок напрямую зависит от различных перегрузок, которым данное устройство подвергается в период эксплуатации. Для каждого устройства существуют предельные величины тока и их длительность, при которых оборудование функционирует в нормальном и безопасном режиме. При номинальных значениях тока длительность работы электродвигателя или любой другой электроустановки ограничена только механической прочностью вращающихся деталей. При длительном превышении этого значения возникает аварийная ситуация.
Для обеспечения защиты электрических двигателей и другого оборудования от перегрузок широко используются устройства с биметаллическими элементами. Эти приборы работают в соответствии с законом физики, описанным учеными Джоулем и Ленце в 19 веке и определяющим зависимость выделенного тепла от силы тока на конкретном участке электрической цепи. Именно это закон является определяющим в работе электротеплового реле (расцепителя). В составе конструкции прибора имеется спираль, которая является излучателем тепла. Непосредственно рядом с ней монтируется биметаллическая пластина, реагирующая на излучаемое тепло.
Термопластины изготовлены из двух металлических сплавов с различной теплопроводностью, которые при нагреве/охлаждении меняют свою геометрию. Это свойство биметаллических элементов заложено в принцип функционирования теплового расцепителя. При любом увеличении или уменьшении тока нагрузки, рабочие пластины меняют свое пространственное расположение и механически воздействуют на толкатель, который размыкает или замыкает контактные группы термореле, подключенные к обмоткам магнитного пускателя (МП). Пускатель двигателя срабатывает и отключает нагрузку от электрической сети. Стандартная конструкция электротеплового реле представлена на следующей картинке.
На работу тепловых расцепителей с биметаллическими пластинами оказывает воздействие температура окружающего воздуха, дополнительно нагревая рабочие элементы конструкции прибора. Для исключения этого явления все устройства этого типа снабжены дополнительными компенсирующими биметаллическими пластинами, изгибающимися в противоположную сторону относительно основных элементов.
Компенсатор является регулятором тока срабатывания устройства. Для регулировки используется эксцентрик со шкалой, разделенной на две части. При повороте влево ручки компенсатора значение тока срабатывания уменьшается, а при смещении вправо соответственно увеличивается. Регулировка значений тока срабатывания расцепителя происходит путем увеличения/уменьшения зазора между толкателем и основной пластиной, за счет воздействия эксцентрика на дополнительную биметаллическую пластину.
