Как подключить счетчик самостоятельно: однофазный и трехфазный

Подключение однофазного счетчика

Электрический счетчик включает в конструкцию:

• Обмотку тока – 1;
• Обмотку напряжения – 1;
• Клеммы для подсоединения кабелей – 4.

У однофазного устройства всего 4 клеммы:

1. Первая – для ввода фазного провода L;
2. Вторая – для вывода фазного провода L;
3. Третья – для ввода общего провода (нулевого) N;
4. Четвертая – для вывода общего провода N.

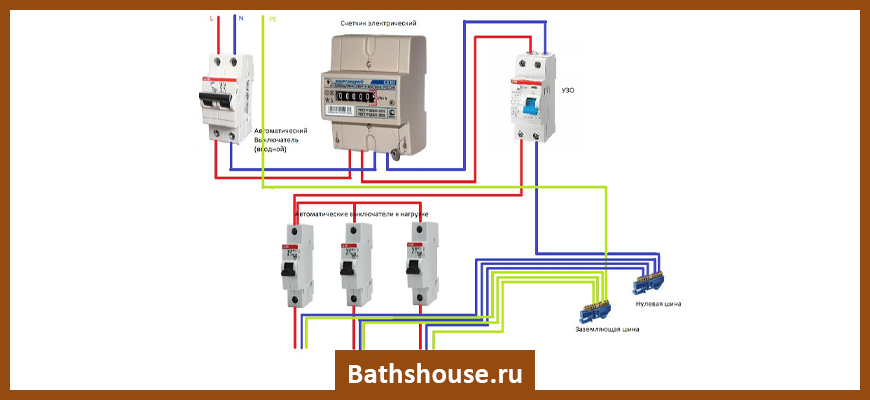

О том, как подключить однофазный счетчик, вам расскажет схема ниже.

Необходимо распределить электроэнергию по отдельных веткам потребителей. Распределение начните с автомата с двумя полюсами (он защищает счетное устройство и отведенные от него провода, а также обесточивает линию при смене или ремонте оборудования).

Инструкция по распределению:

1. После двухполюсного автомата подключите провод L к клемме 1, а провод N – к клемме 2;
2. Сделайте вывод для L-провода через 2 клемму, и для N-провода через 4 клемму;
3. Проводники от 2 и 4 клеммы подведите к устройству защитного отключения, или УЗО;
4. После УЗО распределите энергию фазного провода по автовыключателям с одним полюсом;
5. Нулевой провод подключите к общей нулевой шине, от которой отходят столько же нулей, сколько у вас было использовано автоматических выключателей для распределения фазы.

Если у вас проводка с заземлением, то потребуется провести заземляющий провод. Для его подключения понадобится РЕ-шина, с помощью которой происходит распределение – по заземляющему проводу на каждую линию. Тогда каждая ветка потребителя получит по три проводника: фазный, нулевой и заземленный.

Разновидности полукосвенного метода

Известно несколько схем подключения счетчиков, основанных на полукосвенном методе, однако наиболее распространенными являются следующие:

• десятипроводная схема;
• соединение путем расключения на специальной колодке;
• подключение по схеме «звезда».

Десятипроводная коммутация

10-проводная схема подключения

Подключение 3х фазного счетчика по 10 проводной схеме – самый простой и наиболее надежный способ. Для его реализации потребуется соблюдать порядок соединения десяти проводов: по три на каждую фазу и один нейтральный. Этот вариант имеет одно бесспорное преимущество, состоящее в возможности заменять счетчик при включенном электропитании. Линию допускается оставлять под напряжением и при ремонте отключенного от нее прибора. При такой схеме токовые цепи надежно заземлены, поэтому исключается возможность появления на них опасного потенциала.

Другие схемы подсоединения

Схема подключения звездой

Соединение посредством контактных распределителей относится к более сложным методам, реализуемым путем коммутации каждого из проводов, идущих от трансформатора тока. Подключение по схеме «звезда» также характеризуется своей сложностью, но в этом случае используется меньшее количество проводников. При монтаже преобразователя сначала однополярные выходы всех трех вторичных обмоток собираются в одну общую точку. После этого три ответных конца обмоток ТТ подводятся к соответствующим клеммам счетчика.

Известна еще одна схема коммутации по полукосвенному методу, называемая 7-ми проводной. При ее организации одни из концов обмоток объединяются перемычками непосредственно в самом трансформаторе тока. Этот вариант используется в частных домах крайне редко, что объясняется рядом недостатков схемы включения.

Необходимость в трёхфазном учете

Согласно требованиям действующих нормативов, при возрастании величины потребляемой объектом мощности до значений 15-20 кВт и выше должна применяться трехфазная система питания. Объясняется это тем, что при указанных мощностях величина электрического тока в цепях может достигать 70-ти Ампер, что считается недопустимым для городских квартир.

Дополнительная информация. Для обеспечения нормального режима работы многоквартирной сети потребуется электрический кабель с сечением жил порядка 10 мм², монтаж которых практически невозможен в реальных условиях.

При данных показателях потребления действующими положениями ПУЭ предписывается использование системы энергоснабжения, рассчитанной на 380 Вольт. Учёт расходуемой энергии в этом случае обеспечивается подключением трехфазного электросчетчика непосредственно в питающую цепь.

Потребляемая при этом мощность распределяется между тремя фазными жилами, вследствие чего ток в каждой из них снижается примерно до 2,5 Ампер. Благодаря такому подходу, сечение жил подводящего кабеля, к которому подключается вся электросеть, можно будет уменьшить до значения порядка 2,5 мм².

Зависимость сечения проводников от протекающего по ним тока или от потребляемой нагрузкой мощности представлена в отдельной таблице (смотрите https://elquanta.ru/schetchiki/podklyuchenie-schetchika.html). Понятно, что при уменьшении этого параметра снижается и стоимость всей электропроводки, а также существенно упрощается ее монтаж.

Переход на современную и универсальную трехфазную схему питания предпочтителен и с точки зрения поддержания требуемого температурного баланса, обеспечивающего безопасные условия эксплуатации всей системы электроснабжения.

Естественно, что этот способ организации электропитания и учёта в частном доме потребует значительных по величине материальных издержек. Так что всем желающим воспользоваться преимуществами трехфазного подключения необходимо заранее определиться со своими финансовыми возможностями.

Подключаем трехфазный электросчетчик

Существует два типа подключения трехфазного счетчика, прямое и косвенное, через разделительные трансформаторы тока.

Если необходимо учитывать потребление относительно небольшого количества трехфазных потребителей малой мощности, то счетчик электроэнергии устанавливается непосредственно в разрыв питающих проводов.

Если же необходимо контролировать достаточно мощные потребители трехфазной электросети, и их токи превышают номинальные значение электросчетчика, значит необходимо устанавливать дополнительные трансформаторы тока.

Для частного загородного дома, или небольшого производства, будет достаточно установки только одного счетчика, рассчитанного на максимальный ток до 50 ампер. Его подключение похоже на описанное выше, для однофазного счетчика, но разница в том, что при подключении трехфазного счетчика используется трехфазная питающая сеть. Соответственно количество проводов и клемм на счетчике будет больше.

Подключение трехфазного счетчика

Рассмотрим прямое подключение счетчика

Подводящие провода зачищают от изоляции и подключают к трехфазному автомату защиты. После автомата три фазных провода подключаются к 2, 4, 6 клемме электросчетчика соответственно. Выход фазных проводов осуществляется к 1; 3; 5 клеммам. Входной Нейтральный провод подключается к клемме 7. Выходной к клемме 8.

После счетчика, для защиты, устанавливаются автоматические выключатели. Для трехфазных потребителей ставятся трехполюсные автоматы.

К такому счетчику можно подключить и более привычные, однофазные электроприборы. Для этого необходимо подключить однополюсный автомат от любой отходящей фазы счетчика, а второй провод взять от нейтральной шины зануления.

Если планируется устанавливать несколько групп однофазных потребителей, их необходимо равномерно распределить, запитав автоматические выключатели от разных фаз после счетчика.

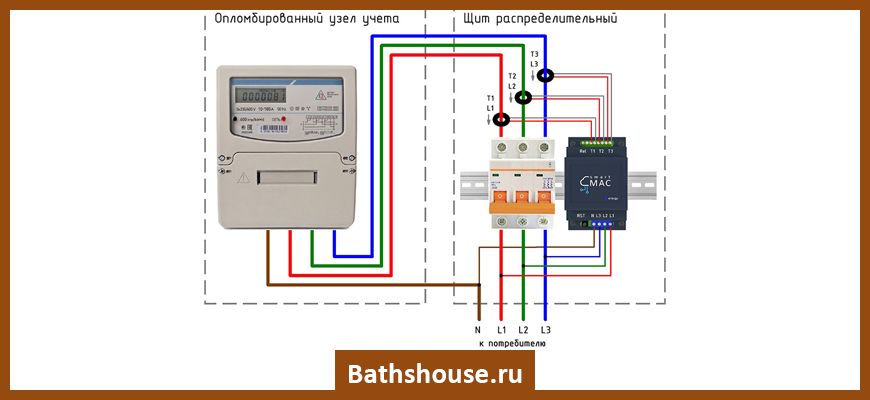

Схема подключения трехфазного электросчетчика

Косвенное подключение счетчика через трансформаторы тока

Если потребляемая нагрузка всех электроприборов превышает номинальное значение силы тока, которое может проходить через счетчик, но необходимо дополнительно установить разделительные трансформаторы тока.

Такие трансформаторы устанавливаются в разрыв силовых токоведущих проводов.

Трансформатор тока имеет две обмотки, первичная обмотка выполнена в виде мощной шины, продетой через середину трансформатора, она подключается в разрыв силовых проводов питания электропотребителей. Вторичная обмотка имеет большое количество витков тонкого провода, эта обмотка подключается к электросчетчику.

Счетчик подключенный через трансформаторы тока

Такое подключение значительно отличается от предыдущего, оно намного сложнее и требует специальных навыков. Рекомендуем для работ по подключению трехфазного счетчика с трансформаторами тока пригласить квалифицированного специалиста. Но если вы уверены в своих силах и имеете подобный опыт, то это решаемая задача.

Необходимо подключить три трансформатора тока, каждый для своей фазы. Трансформаторы тока крепятся на задней стенке вводного шкафа учеба. Их первичные обмотки подключаются после вводного рубильника и группы защитных предохранителей, в разрыв фазных силовых проводов. В этом же шкафу устанавливается трехфазный электросчетчик.

Подключение производится согласно утвержденной схеме.

Схема подключения трансформаторов тока

К силовому проводу фазы А, до установленного трансформатора тока, подключается провод сечением 1.5 мм², второй его конец заводится на 2ю клемму счетчика. Аналогично подключают провода сечением 1.5 мм² к оставшимся фазам В и С, на счетчике они подходят к клеммам 5 и 8 соответственно.

От клемм вторичной обмотки трансформатора тока, фазы А, провода сечением 1.5 мм² идут к счетчику на клеммы 1 и 3. Необходимо соблюдать фазировку подключения обмотки, иначе показания счетчика будут не верны. Аналогичным образом подключаются вторичные обмотки трансформаторов В и С, они подключаются к счетчику на клеммы 4, 6 и 7, 9 соответственно.

10-я клемма электросчетчика подключается к общей нейтральной шине зануления.

Схема подключения

У любой модели прибора учета схема подключения нанесена на корпус под крышкой клеммника. Схему можно посмотреть в паспорте, который прилагается к устройству.

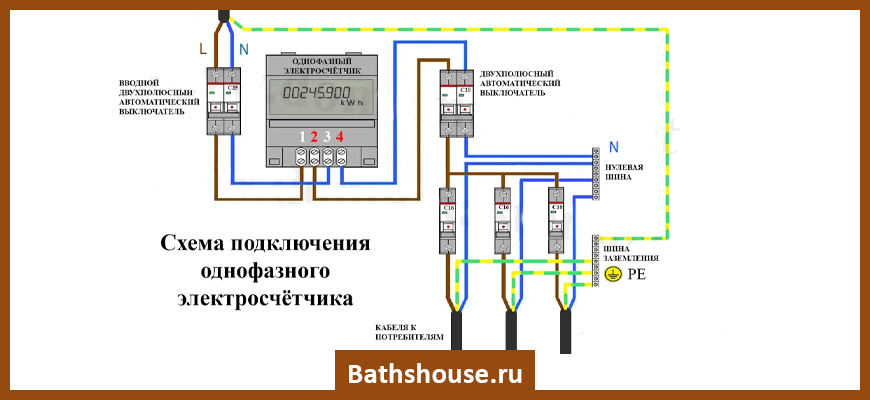

Однофазного электросчетчика

Этот тип приборов учета устанавливают на мелких предприятиях, в квартирах и в частных домах, если нагрузка не превышает 12 кВт. Схема подключения несложная, поэтому установку можно выполнить своими руками.

Для подключения у всех моделей (индукционных и электронных) есть 4 вывода:

• 1 – к фазному питающему проводу;
• 2 − к фазному отходящему проводу;
• 3 – к нулевому питающему проводу;
• 4 – к нулевому отходящему проводу.

К выводам 1 и 3 подключают питающий кабель. К выводам 2 и 4 подключают линию нагрузки. Ноль на схеме обозначают синим цветом, а фазу – красным.

Трехфазного электросчетчика

Это тип приборов учета применяют, если величина присоединенной мощности превышает 12 кВт или если есть трехфазное электрооборудование. У трехфазных счетчиков 8 выводов:

• 1 – вход 1-й фазы;
• 2 − выход 1-й фазы на нагрузку;
• 3 и 4 – вход и выход 2-й фазы;
• 5 и 6 − вход и выход 3-й фазы;
• 7 – ноль (вход);
• 8 – ноль (выход на нагрузку).

У индукционных трехфазных пятиамперных приборов учета 11 выводов, которые можно подключать через трансформаторы:

• 1 и 3 – вход и выход 1-й фазы;
• 4 и 6 – вход и выход 2-й фазы;
• 7 и 9 – вход и выход 1-й фазы;
• 10 и 11 – вход и выход 0 на нагрузку;
• 2, 5 и 8 – перемычки от 1, 4 и 7 контакта.

Через трансформаторы подключают современные трехфазные электросчетчики полукосвенного или косвенного включения. У ЦЭ6803В есть подобные модификации.

Принцип функционирования трёхфазных счётчиков

Трёхфазный прибор учёта электроэнергии отличается от однофазного аналога возможностью функционировать в достаточно мощных сетях. Если стандартные электросчётчики на 220В устанавливаются в электрическую цепь, мощность которой не более 10 кВт, то, приборы трёхфазного типа работают при мощностных нагрузках от 15 кВт и намного больше. Такие многофункциональные аппараты одинаково хорошо работают как в стандартной бытовой сети, так и контролируют потребление энергии трёхфазными электродвигателями. При этом стандартные контролирующие приборы данного типа состоят из следующих конструктивных частей:

• токопроводящей обмотки;
• обмотки напряжения;
• червячного механизма, приводящего в движение циферблат;
• алюминиевого диска и магнита.

Читать также: Обратное сверло по металлу

Стандартные индукционные приборы учёта энергии, используемые в сети 380В, такие как «Меркурий», оборудованы пластиковыми корпусами, которые защищают все механизмы от попадания влаги или различного рода загрязнений. Внутри корпуса размещены 2 сердечника вокруг одного из которых наматывается токовая обмотка, подключаемая параллельным способ в сеть. В свою очередь, вокруг другого элемента намотана обмотка напряжения, витки которой имеют увеличенный диаметр по сравнению с токовым налогом. Посредине между катушками в образованном пространстве, расположен диск из алюминия, вращение которого происходит посредством полей создаваемых обмотками.

Для обеспечения демонстрации показаний в счётчике расположен механизм червячного типа, через который подключается механическая стрелка либо электронное табло для вывода данных. В свою очередь, магнит предназначен для регулировки функционирования контролирующего прибора. Все обмоточные выводы подключаются к клеммным контактам учётного устройства и выводятся к фазе. Чтобы предотвратить вмешательство в работу электросчётчика со стороны потребителя, выходы пломбируются представителями компании-поставщика электроэнергии.

Подключение через трансформаторы тока

Максимальный ток счетчика электроэнергии, как правило, ограничен значением 100 А, поэтому применить их в мощных электроустановках невозможно. В этом случае подключение к трехфазной сети идет не напрямую, а через трансформаторы. Это также позволяет расширить диапазон измерения приборов учета по току и напряжению. Однако, основная задача входных трансформаторов – уменьшить первичные токи и напряжения до безопасных значений для ЭС и защитных реле.

Полукосвенное

При подключении счетчика через трансформатор необходимо следить за полярностью начала и конца обмоток трансформатора тока, как первичной (Л1, Л2), так и вторичной (И1, И2). Аналогично нужно следить за полярностью при использовании трансформатора напряжения. Общую точку вторичных обмоток трансформаторов необходимо заземлять.

Назначение контактов трансформатора тока:

• Л1 — вход фазной (силовой) линии.
• Л2 — выход фазной линии (нагрузка).
• И1 — вход измерительной обмотки.
• И2 — выход измерительной обмотки.

Такой тип включения электросчетчика в сеть 380 Вольт позволяет разделить цепи тока и напряжения, что повышает электробезопасность. Минусом данной электрической схемы трехфазного подсоединения счетчика является большое количество проводов, необходимых для подключения ЭС.

Звезда

Такой тип подключения счетчика электроэнергии с заземлением к сети 380 В требует меньшего количества проводов. Включение по схеме звезда достигается объединением вывода И2 всех обмоток ТТ в одну общую точку и подсоединением к нулевому проводу

Недостатком этого способа подключения электросчетчика в сеть 380 Вольт является ненаглядность схемы соединений, что может усложнить проверку включения для представителей энергоснабжающих компаний.

Косвенное

Такая схема подключения трехфазного счетчика используется на высоковольтных присоединениях. Такой тип непрямого присоединения используется в большинстве случае лишь на крупных предприятиях и приведен лишь для ознакомления

В этом случае используются не только высоковольтные трансформаторы тока, но и трансформаторы напряжения. Для трехфазного подключения необходимо заземлять общую точку трансформаторов тока и напряжения. Для минимизации погрешности измерений если присутствует несимметрия фазовых напряжений необходимо, чтобы нулевой проводник сети был связан с нулевым зажимом счетчика.

Классификация счетчиков электроэнергии

Прежде чем установить электросчетчик или заменить старую модель на новую, прибор нужно сначала выбрать и купить. Но чтобы сделать правильный выбор и не выбросить деньги на ветер, необходимо хорошо представлять, какие бывают электросчетчики и чем они отличаются друг от друга.

По принципу работы устройства делятся на три типа:

1. Индукционные (механические). В таких счетчиках подсчет электрической энергии производится чисто механически. На подвижный диск из алюминия воздействует электромагнитное поле, заставляя его вращаться. Чем выше расход энергии, тем выше напряженность поля и тем быстрее вращение. Диск, в свою очередь, крутит обычный механический счетчик, с которого и считываются показания.
2. Электронные. В этих устройствах протекающая через них энергия преобразуется в импульсы той или иной частоты. Чем большая мощность проходит через счетчик, тем выше частота следования импульсов. Количество импульсов в единицу времени подсчитывается, а результат отображается на электронном дисплее и может заноситься в память для дальнейшей обработки.
3. Электронно-механические. Здесь тоже используется принцип преобразования протекающей мощности в частоту, но импульсы подсчитываются механическим счетчиком, который приводится в действие обычным шаговым двигателем.

Самостоятельное подключение счетчика: что по этому поводу говорит закон?

Чтобы избежать проблем со службой энергосбыта, предварительно обратитесь в ее местное представительство для заключения договора и получения необходимых разрешений на проведение запланированной работы.

Сотрудник упомянутой службы выдаст вам документы, в которых помимо всего прочего будут подробно перечислены требования, обязательные к соблюдению перед и во время монтажа электросчетчика.

Закон требует, чтобы счетчики, подключенные к частным домам, были установлены за пределами жилых помещений. Делается это для того, чтобы при необходимости сотрудник службы энергосбыта мог получить доступ к учетному оборудованию. Собственников квартир закон обязывает устанавливать учетные приборы в общем щитке, находящемся, как правило, на лестничной площадке.

Советы и рекомендации электриков

Необходимо помнить что, выполняя монтаж электрических устройств и приборов, которые питаются от сети 220/380 В необходимо строго придерживаться правил техники безопасности. Ни в коем случае нельзя приступать к выполнению работ без предварительной проверки отключения напряжения и блокировки его включения без вашего ведома. Также нужно проверить, не повреждена ли изоляция рукояток инструментов. Для этого достаточно тщательного визуального осмотра. Не забудьте также о внимательном просмотре предоставленного ниже видео ролика, в котором подробно рассказано обо всех основных моментах монтажа электросчетчиков.

Подключение электросчетчика с трансформаторами тока

Одной из важнейших характеристик любого электросчетчика является его номинальный ток. То есть ток, который прибор может не только посчитать, но и долговременно через себя пропускать. Если в вашем доме стоит очень мощное оборудование, а потребляемый им ток имеет большие значения, то подобрать подходящий электросчетчик не удастся – счетчиков для таких мощностей просто не существует в природе. Как тут быть? Выход из положения – установка трансформаторов тока (ТТ).

Как работает и для чего нужен

Основной задачей прибора является пропорциональное преобразование тока одной величины в ток другой. Конструктивно изделие представляет собой железный сердечник, на котором размещены две обмотки. Первая включается в разрыв сети, состояние которой нужно контролировать, а вторая – к электросчетчику. Электроэнергия, проходя по первой обмотке, будет наводить ЭДС во второй, а отношение токов в этих катушках будет пропорционально отношению количества их витков.

Принцип работы токового трансформатора

Если, к примеру, первичная обмотка имеет 2 витка, а вторичная 20, то введенный во вторичной обмотке ток будет в 10 раз ниже тока первичной. В этом случае говорят, что коэффициент трансформации прибора 10 к 1 (10/1). Предположим, ваш токарный станок потребляет ток в 200 А. Такую мощность не выдержит ни один электросчетчик. Но если вы подключите прибор через ТТ, рассмотренный выше, то максимальная нагрузка через счетчик не будет превышать 200/10 = 20 А.

Совсем другое дело – токи такой величины легко сможет контролировать практически любой электросчетчик. Подбирая трансформаторы с тем или иным коэффициентом трансформации, вы легко можете вести учет расхода электроэнергии практически любой мощности обычными электросчетчиками.

Как подключить ТТ к трехфазной сети

А теперь о схеме включения счетчика через ТТ. Конечно, она будет несколько сложнее конструкции прямого включения, но не настолько, чтобы в ней не разобрался человек, имеющий представление о простейших электрических цепях.

Схема подключения трехфазного счетчика через трансформаторы тока

В этой схеме электросчетчик подключен не в разрыв сетевых проводов, а ко вторичным обмоткам ТТ, которые обозначены как И1, И2. А в этот самый разрыв подключены первичные обмотки трансформатора (на схеме Л1, Л2).

Прежде чем взяться за сборку вышеприведенной схемы, необходимо четко разобраться в нескольких вопросах. От правильного их решения будет зависеть не только безопасная и долговременная работа схемы, но и ее работоспособность. Вот основные из них:

1. Правильный выбор сечения монтажных проводов.
2. Фазировка катушек ТТ.

Если вы не врезаете ТТ непосредственно в линию, то соединяющие провода первичной обмотки должны иметь то же сечение, что и проводка линии. Проводники, соединяющие ТТ и счетчик, конечно, могут быть тоньше, но они должны уверенно выдерживать ток, обозначенный на корпусе электросчетчика.

На фазировку (правильное подключение концов катушек) ТТ нужно обратить особое внимание. В противном случае прибор учета либо не заработает, либо будет врать, а то и закрутится в другую сторону, если он двунаправленный. Как разобраться с фазировкой? В этом поможет рисунок ниже:

Как разобраться с фазировкой? В этом поможет рисунок ниже:

Набор токовых трансформаторов для трехфазной сети

Даже если ваши трансформаторы не совсем похожи на приведенные, особой разницы нет – в любом случае все выводы обмоток маркируются единообразно. Контакты первичной, силовой обмотки отличить несложно – они гораздо мощнее контактов вторичной и расположены с противоположных сторон изделия. Маркируются они Л1 и Л2. Выводы обмотки 2, подключаемой к электросчетчику, в этом варианте исполнения закрыты прозрачной крышкой и имеют обозначение И1, И2. Если взглянуть на схему подключения счетчика, то можно увидеть, что катушки не только должны быть подключены каждая на свое место, но и правильно сфазированы:

• Л1 – на ввод питающей линии;
• Л2 – выход на нагрузку;
• И1 – на ввод счетчика;
• И2 – выход счетчика.

Что касается расцветки корпуса ТТ, она условна и служит только для удобства монтажа. Фактически все три трансформатора абсолютно идентичны.

Как быть, если в вашем доме однофазная сеть, но ток потребления слишком велик для электросчетчика? Такая ситуация достаточно редка, но она случается. И здесь выручит токовый трансформатор, причем всего один. Как подключить однофазный электросчетчик через ТТ понятно из рисунка ниже:

Схема подключения однофазного электросчетчика с трансформатором тока

Схема подключения

При установке важно строго следовать схеме подключения учетных электроприборов, чтобы потом без проблем зарегистрировать оборудование и начать им пользоваться. (Читайте статью на тему «Электропроводка в бане своими руками — как провести проводку в бане и сауне»)

Однофазного счетчика

Однофазные ЭС — индукционные или электронные — подключаются по единой схеме. Первое, что нужно сделать — приобрести устройство для учета объема потребляемой энергии. Специалисты рекомендуют устанавливать ЭС на улице (столбе или другой опоре), чтобы у сотрудников контролирующих органов была возможность беспрепятственного доступа к ним. Например, для контрольного снятия показаний или другой поверки. Это позволит обойтись без визитов специалистов энергосбытовой организации в дом или другой строение.

При покупке обратите внимание на то, чтобы на устройстве была пломба государственного доверителя и отдела технического контроля самого производителя. Если пломб нет или их целостность нарушена — покупать такой прибор нельзя

Он не пройдет проверку у сотрудников компании, не будет зарегистрирован и опломбирован.

Продавец обязательно ставит отметку о времени покупки и печать — в паспорте СЭ.

Схемы подключения одно и многотарифных ЭС идентичны:

«земля» — не участвует в схеме подключения. На приборах нет клемм для нее. Ее проводят на отдельную шину — контур заземления;
подключение автомата к вводу. На верхние контакты АВ заводят жилы питающего кабеля: L (фаза) и N (ноль). Как правило, ноль обозначен синим цветом, фаза — красным или бордовым, земля имеет зеленые или желтоватые оттенки (PE). От ввода L переводят на левый зажим, а ноль — на правый. Если подсоединить гнезда неправильно, счетчик будет работать некорректно;
нижние контакты на АВ: фаза — в левый, ноль — в правый. То есть подключение аналогично верхнему;
соединение АВ и СЭ. Для этих целей обычно используют провод ПВ1 с одной жилкой. Зачищенные концы вставить в нижние клеммы АВ и соединить с нижними ответными на счетчике

Важно соблюдать полярность (фаза к фазе). Затянуть болтики соединения

Голый сегмент жилы должен быть минимальным или отсутствовать вообще. Это позволит исключить несанкционированное подключение. Таким же образом с помощью проводной перемычки соединяют и ноль — правый нижний контакт на АВ с третьей клеммой на СЭ.

Это схема подключения АВ к счетчику — ввод. Сечение жил подбирают, согласуясь с данными таблиц — учитывают мощность, силу тока и материал.

Теперь можно переходить к подключению счетчика с автоматами, расположенными после него. Здесь можно использовать однополюсные аппараты защиты. У каждого из них по одной клемме — верх и низ. Здесь фаза идет на автомат, а минус сразу к шине. К последней подключаются потребители:

• перемычку монтируют на снизу счетчика на отдельную клемму — фазную (она соседствует с той, на которой смонтирована фаза от первого АВ). Второй кончик соединяется с верхним полюсом второго АВ. Но первоначально его не затягивают, а только наживляют;
• распределение фазы между всеми однополюсными АВ, установленными после счетчика. Дело в том, что их может быть несколько — на каждую линию. Перемычки для соединения можно делать своими руками или использовать промышленные гребенки — медные шины с зубчатыми контактами, верх которых защищен пластиком. Этот вариант удобен, если в схеме используется сразу несколько АВ. Автоматы соединяют между собой перемычкой лм гребенкой — последовательно через верхние клеммы.

Ноль счетчика

На электросчетчике остается один незанятый контакт — четвертый. Это и есть ноль. Для него нужно сделать перемычку — длины должно хватать до нулевой шины в боксе или ящике. Ав соединить с шиной нулевым проводом синего цвета, закрепить болтами.

Подключение электросчетчика завершено, теперь необходимо соединить его проводами с потребителями в доме

Важно помнить, что если у вас смонтированы мощные электропотребители (например, водонагреватели) их рекомендуется монтировать с индивидуальными линиями с УЗО. Фазные жилы из дома должны идти на нижние клеммы автоматов

Нулевые к нулевой шине.

Трехфазного счетчика

Схема подключения трехфазной проводки мало отличается от описанной выше. С той лишь разницей, что здесь проводка пятижильная:

• фазные жилы — L1, L2, L3 — желтый, зеленый, красный;
• ноль;
• земля.

Естественно, в схеме подключения участвуют все перечисленные за исключением земли. Для трехфазного электросчетчика используют АВ с тремя или четырьмя полюсами. Отметим, что трехфазный счетчик может подключаться как однофазный.

Подключение электросчетчика с трансформаторами тока

Одной из важнейших характеристик любого электросчетчика является его номинальный ток. То есть ток, который прибор может не только посчитать, но и долговременно через себя пропускать. Если в вашем доме стоит очень мощное оборудование, а потребляемый им ток имеет большие значения, то подобрать подходящий электросчетчик не удастся – счетчиков для таких мощностей просто не существует в природе. Как тут быть? Выход из положения – установка трансформаторов тока (ТТ).

Как работает и для чего нужен

Основной задачей прибора является пропорциональное преобразование тока одной величины в ток другой. Конструктивно изделие представляет собой железный сердечник, на котором размещены две обмотки. Первая включается в разрыв сети, состояние которой нужно контролировать, а вторая – к электросчетчику. Электроэнергия, проходя по первой обмотке, будет наводить ЭДС во второй, а отношение токов в этих катушках будет пропорционально отношению количества их витков.

Принцип работы токового трансформатора

Если, к примеру, первичная обмотка имеет 2 витка, а вторичная 20, то введенный во вторичной обмотке ток будет в 10 раз ниже тока первичной. В этом случае говорят, что коэффициент трансформации прибора 10 к 1 (10/1). Предположим, ваш токарный станок потребляет ток в 200 А. Такую мощность не выдержит ни один электросчетчик. Но если вы подключите прибор через ТТ, рассмотренный выше, то максимальная нагрузка через счетчик не будет превышать 200/10 = 20 А.

Совсем другое дело – токи такой величины легко сможет контролировать практически любой электросчетчик. Подбирая трансформаторы с тем или иным коэффициентом трансформации, вы легко можете вести учет расхода электроэнергии практически любой мощности обычными электросчетчиками.

Как подключить ТТ к трехфазной сети

А теперь о схеме включения счетчика через ТТ. Конечно, она будет несколько сложнее конструкции прямого включения, но не настолько, чтобы в ней не разобрался человек, имеющий представление о простейших электрических цепях.

Схема подключения трехфазного счетчика через трансформаторы тока

В этой схеме электросчетчик подключен не в разрыв сетевых проводов, а ко вторичным обмоткам ТТ, которые обозначены как И1, И2. А в этот самый разрыв подключены первичные обмотки трансформатора (на схеме Л1, Л2).

Прежде чем взяться за сборку вышеприведенной схемы, необходимо четко разобраться в нескольких вопросах. От правильного их решения будет зависеть не только безопасная и долговременная работа схемы, но и ее работоспособность. Вот основные из них:

1. Правильный выбор сечения монтажных проводов.
2. Фазировка катушек ТТ.

Если вы не врезаете ТТ непосредственно в линию, то соединяющие провода первичной обмотки должны иметь то же сечение, что и проводка линии. Проводники, соединяющие ТТ и счетчик, конечно, могут быть тоньше, но они должны уверенно выдерживать ток, обозначенный на корпусе электросчетчика.

На фазировку (правильное подключение концов катушек) ТТ нужно обратить особое внимание. В противном случае прибор учета либо не заработает, либо будет врать, а то и закрутится в другую сторону, если он двунаправленный

Как разобраться с фазировкой? В этом поможет рисунок ниже:

Набор токовых трансформаторов для трехфазной сети

Даже если ваши трансформаторы не совсем похожи на приведенные, особой разницы нет – в любом случае все выводы обмоток маркируются единообразно. Контакты первичной, силовой обмотки отличить несложно – они гораздо мощнее контактов вторичной и расположены с противоположных сторон изделия. Маркируются они Л1 и Л2. Выводы обмотки 2, подключаемой к электросчетчику, в этом варианте исполнения закрыты прозрачной крышкой и имеют обозначение И1, И2. Если взглянуть на схему подключения счетчика, то можно увидеть, что катушки не только должны быть подключены каждая на свое место, но и правильно сфазированы:

• Л1 – на ввод питающей линии;
• Л2 – выход на нагрузку;
• И1 – на ввод счетчика;
• И2 – выход счетчика.

Что касается расцветки корпуса ТТ, она условна и служит только для удобства монтажа. Фактически все три трансформатора абсолютно идентичны.

Как быть, если в вашем доме однофазная сеть, но ток потребления слишком велик для электросчетчика? Такая ситуация достаточно редка, но она случается. И здесь выручит токовый трансформатор, причем всего один. Как подключить однофазный электросчетчик через ТТ понятно из рисунка ниже:

Схема подключения однофазного электросчетчика с трансформатором тока
