Схема подключения конфорки

Ошибки при подключении интернет розетки

1

Можно запросто перепутать порядок расположения жил на коннекторе и в самой розетке. Грубо говоря перевернуть их на 180 градусов.

Здесь все проверяется более внимательным изучением надписей на корпусе розетки и цветовой расцветки самих жил. Тестер с генератором и приемником сигнала хороший помощник для выявления подобных ошибок.

При неправильном расключении жил, лампочки на тестере будут загораться не по порядку от 1 до 8, а в произвольных вариантах. Например сначала 1, потом сразу 3, затем 2 и т.д.

2

То есть, непосредственно после укладки их по своим местах в прорези. В этом случае, жила может случайно выпасть, а вставить ее обратно обрезанной уже не получится. Придется заново все зачищать и проходить весь цикл подключения по новой.

А если вы оставили запас кабеля в монтажной коробке маленьким, то и вовсе столкнетесь с большой головной болью.

3

Как уже говорилось ранее, здесь итог – ухудшение скорости и качества сигнала. Более того, не нужно витые пары расплетать предварительно до места среза изоляции, тем более отверткой. Просто расшивайте их раздвигая жилы на необходимую длину, чтобы завести в прорези.

По стандарту не допускается раскручивание витой пары более чем на 13мм, иначе в тестах частотных характеристик появятся ошибки перекрестных наводок (crosstalk). На практике начнутся проблемы при загрузке сети трафиком.

Источники – https://cable.ru, Кабель.РФ

Установка новых конфорок

Чаще всего список инструментов для работы невелик:

• плоская, шестигранная и фигурная отвёртки;
• кусачки и пассатижи;
• мультиметр;
• паяльник.
• пинцет (когда намечается мелкая работа).

Расходные материалы:

• припой и канифоль для паяльных работ;
• изолента (желательно негорючая).

Кроме этого, конечно же, приобретите ТЭН, максимально похожий на тот, который только что сгорел. То же самое относится к выключателям или переключателям. А вот при неработоспособности устройства электронного управления лучше всего обратиться в сервис-центр, так как вы вряд ли захотите в следующий раз приобретать две варочные панели, запчасти одной из которых пригодились бы при выходе из строя другой.

Можно найти запчасти на местных рынках либо заказать неработоспособную электронику из Китая – это решение для тех, кто принципиально игнорирует сервис-центры и уверен в своих знаниях и навыках по ремонту бытовой техники.

Чугунные конфорки для электроплит.

Опубликовано 17.02.2019, автор Коновалова Наталья Владимировна

В простонародье чугунные конфорки как только не называют: блины, диски, кругляшки . В технической документации эти конфорки обозначаются как ЭКЧ — электриечская конфорка чугунная.

Далее идет маркировка по посадочному месту. Все конфорки имееют 3 стандартных размера: 145 мм, 180 мм и 220 мм. Если взять рулетку и измерить с внешней стороны конфорку, то этот размер будет чуть больше, например, не 145 мм, а 155 мм и т.д. Но тем не менее, размеры чугунных конфорок стандартные.

Далее, конфорки маркируются по мощности. Например, ЭКЧ 145-1,0 означает, диаметр 145 мм и мощность 1 кВт. Если по центру конфорки есть красный кружок, то он обозначет, что это конофорка повышенной мощности, называется «экспресс». Такая конфорка быстрее нагревается и потребляемая мощность больше. Разница между простой конфоркой и «экспресс»» 500W

Итак, существуют 6 типов чугунных конфорок:

ЭКЧ 145-1,0 и ЭКЧ145-1,5 (экспресс);

ЭКЧ 180-1,5 и ЭКЧ180-2,0 (экспресс);

ЭКЧ 220-2,0 и ЭКЧ220-2,6 (экспресс);

Ранее еще были ЭКЧ 180-1,2, но сейчас они не выпускаются и заменяются на ЭКЧ180-1,5.

Чугунные конфорки для бытовых кухонных плит рассчитаны на напряжение в сети 220V

Устройство чугунной конфорки электроплиты.

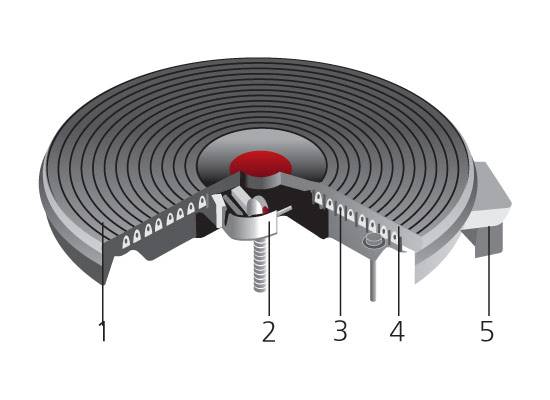

Рассмотрим устройство чугунной конфорки на примере электроплиты фирмы ASKO:

2 — термостат. Конфорки с встроенным термостатом сейчас большая редкость. Обычно, мощность конфорки регулируется 7-ми позиционным переключателем.

5 — клемник, контактный узел для подключения.

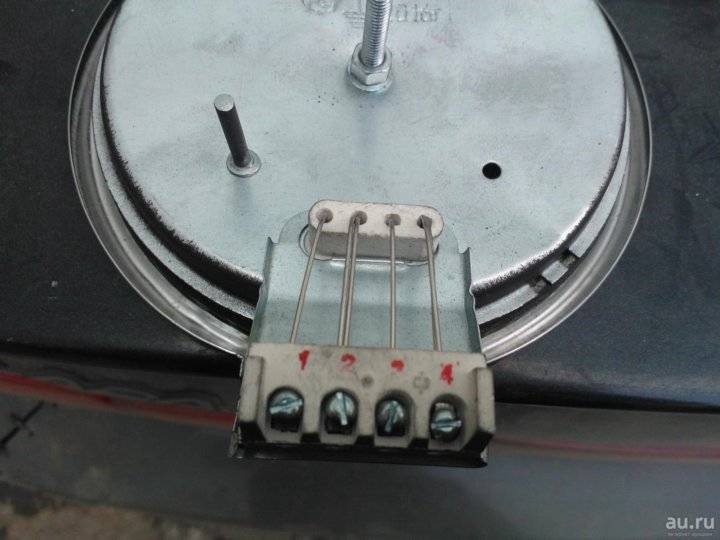

Клемник имеет 4 контакта для подключения к переключателю мощности. Чаще всего встречаются конфорки с контактами «под винт». Однако, некоторые бренды, такие как Беко, Дарина и др. используют конфорки с втычными, «ножевыми» контактами.

Электропитание на конфорку подается через переключатель мощности. Для чугунных конфорок это 7-ми позиционный переключатель мощности (ПМ7). Принцип работы и количество рабочих позиций у них одинаковые, но раздичаются по коммутации, их очень много разных. Посмотреть переключатель мощности конфорок можно ЗДЕСЬ

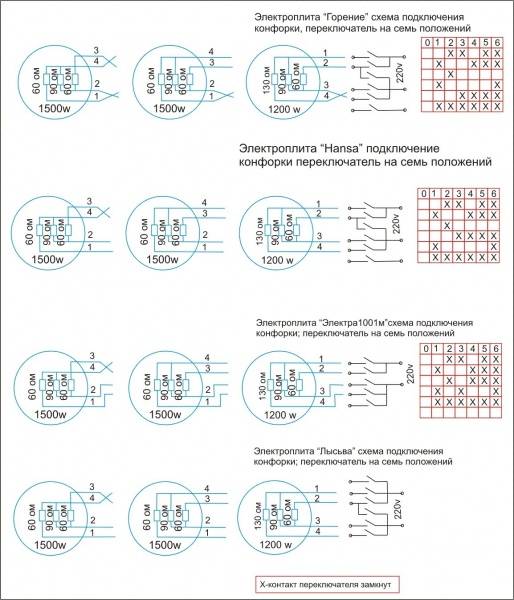

К нам часто обращаются за схемами подключения конфорок. Вот схемы подключения чугунной конфорки для некоторых плит GORENJE, HANSA, Электра,Лысьва

Замена элекроконфорок требует некоторых знаний, инструментария и соблюдения техники безопасности. Для мастера по ремонту электроплит не составит сложности заменить конфорку и переключатель, но без определенного навыка эта работа небезопасна.

Плиты с чугунными конфорками хоть и утратили популярность, но до сих пор выпускаются и продаются. Ведь чугунные конфорки проще заменить и стоят они гораздо дешевле, чем стеклокерамические конфорки.

Уход за конфорками:

Уод за чугунными конфорками достаточно прост. Заключается он в своевременном удалении нагара. Мыть конфорки надо только когда они чуть теплые или остыли. Для этого лучше взять губку, смоченную в моющем растворе. После мытья «блины» следует тщательно протереть насухо (не возбраняется даже смазать растительным маслом), иначе со временем на них появится ржавчина. Эмалированную панель можно мыть мыльной водой; подойдут гели и средства для посуды. Но нельзя применять вещества с абразивами. Повредить эмаль способна и кислота (уксус, лимонный сок и т. д.). Не стоит отскребать грязь, особенно с помощью острых предметов и жестких губок. После чистки эмаль нужно вытереть мягкой тканью.

Нюансы подключения ТЭНа и его проверка

ТЭН обеспечивает нормальную работу конфорки электроплиты. Фактически это её основной элемент, без которого невозможно нормальное функционирование всей схемы. Но чтобы всё прошло нормально, необходимо учесть множество нюансов. Среди основных:

Контактные соединения не должны касаться корпуса электроплиты, иначе подсоединение может окончиться плачевно.
Контакты необходимо качественно заизолировать. Лучше всего для этой цели подойдёт кембрик. В крайнем случае вы можете использовать обычную изоленту

Но её надёжность не в пример хуже.
Очень важно протестировать ТЭН конфорки электроплиты, чтобы подключение по схеме было успешным.

Чтобы протестировать ТЭН конфорки электроплиты вам понадобится специальный прибор. Его называют омметр. Мультиметр также вполне сгодится для этой цели. Эти приборы созданы для того, чтобы измерять сопротивление в схеме.

Если вы используете мультиметр, то для начала необходимо настроить соответствующий режим измерения. Дальше два провода необходимо подсоединить к соответствующими гнёздам.

После этого нужно включить прибор. При помощи двух щупов вы сможете измерить сопротивление ТЭНов. Чтобы это сделать необходимо щупами осуществить подключение к контактам ТЭНа конфорки для электроплиты.

Если вашим измерительными прибором является цифровой мультиметр, то после подключения его щупов к контактам — дисплей сразу покажет результат. Возможны три положения:

• разрыв,
• полная непригодность,
• сопротивление.

Само собой, чтобы осуществить подключение ТЭНа конфорки к электроплите согласно схеме необходимо, чтобы мультиметр показал третье положение. В противном случае ничего не получится.

После подключения ТЭНа электроплиты у каждого человека возникает вопрос, а будет ли после этого работать конфорка? Все ли провода подсоединены правильно? Особенно это верно, когда речь касается конфорок.

Внимание! Диагностика подключения всех проводов ТЭНа к общей схеме электроплиты должна проводиться в пассивном состоянии. Для диагностики вам понадобится всё тот же прибор

Перед тестированием отключается нагрузка электроплиты, включается переключатель мощности и осуществляется подключение щупов к вилке. Дисплей покажет соответствующий результат

Для диагностики вам понадобится всё тот же прибор. Перед тестированием отключается нагрузка электроплиты, включается переключатель мощности и осуществляется подключение щупов к вилке. Дисплей покажет соответствующий результат.

Виды бытовых электроплит

Все электроплиты, представленные на рынке, можно подразделить по типу варочной панели на классические эмалированные и стеклокерамические.

Верхняя панель классических эмалированных плит покрыта эмалью и имеет встроенные конфорки. Достоинством этих плит являются невысокая стоимость
, простота обслуживания и ремонта.

Эмалированные плиты устойчивы к механическим повреждениям. Главным недостатком этих плит является продолжительное время приготовления блюд из-за того, что конфорки долго разогреваются, а расход электроэнергии зависит от длительности разогрева конфорок
.

У стеклокерамических электроплит варочная поверхность выполнена из цельного высокопрочного листа стеклокерамики. Это покрытие обладает значительной теплопроводностью, поэтому по скорости приготовления пищи такие плиты приближаются к газовым. Нагрев варочной поверхности стеклокерамической плиты происходит быстро в зоне конфорки. Стеклокерамика привлекательна и легко моется мягкими чистящими средствами
. Недостатки электроплит со стеклокерамическим покрытием: оно подвержено появлению царапин при взаимодействии с металлической посудой, а также высокая стоимость плиты по сравнению с классической.

По виду конфорок электрические плиты бывают:

• со спиральными нагревателями элементами;
• ленточные, в которых нагреватель имеет форму скрученной ленты;
• галогенные с инфракрасным излучателем;
• индукционные (на вихревых магнитных токах).

Духовой шкаф играет значительную роль в выборе электроплиты
. Духовые шкафы подразделяют на статические и многофункциональные. Если имеется режим нагрева одновременно сверху, и снизу, при этом шкаф оборудован механическим вертелом, то этот духовой шкаф относится к статическому типу. Он обеспечивает со всех сторон равномерное нагревание блюд.

Многофункциональные шкафы используют конвекцию, благодаря которой обеспечивается значительное количество режимов приготовления блюд. При этом увеличивается и скорость приготовления пищи. Дорогих модели электроплит оборудуются системой автоматической очистки духового шкафа
. В дешёвых моделях на очистку требуется тратить значительное время.

Наиболее популярными производителями бытовых электроплит являются:

1. Россия – Мечта, Дарина, DeLuxe, ЗВИ, Лысьва;
2. Беларусь – Атлант (Atlant), Gefest (Гефест);
3. Германия – Blomberg, AEG, Bosch;
4. Италия – Ardo, Candy, Indesit;
5. Словения – Gorenje
6. Турция – Beko, Vestel;
7. Швеция – Electrolux, Zanussi.

Требования, условия и компоненты, необходимые для подключения электроплиты к электросети в квартире.

Бытовые электрические плиты являются самым энергоёмким оборудованием современной квартиры. По этой причине питание от электросети должно удовлетворять определённым требованиям
, которые будут рассмотрены ниже. Максимальная заявленная (паспортная) мощность электроплит находится в диапазоне от 3,3 до 9,5 кВт.

Главными требованиями, предъявляемыми к подключению бытовой электроплиты, являются:

• наличие отдельного электрического провода для питания плиты (свободного от подключения другой какой-либо нагрузки);
• соответствие электропровода паспортной мощности плиты;
• наличие в щитке подключения отдельного автоматического выключателя, соответствующей мощности;
• возможность заземления корпуса плиты.

Инструмент, необходимый для подключения

Для выполнения работ потребуются:

• плоскогубцы;
• кусачки;
• нож с сегментным лезвием;
• определитель фазы электропроводки;
• тестер электрический.

Нюансы подключения ТЭНа и его проверка

На обратной стороне панели должна быть наклейка, рисунок или графическое обозначение заводской схемы подключения.
О них мы и поговорим в этой статье.
Она представляет собой небольшую духовку, на верхней грани которых располагается два ТЭНа. ТЭН Е3-Е5 — это духовой шкаф. Конечно, их плиты сейчас мало кто покупает, если есть возможность приобрести продукцию более респектабельного бренда, тем не менее круг потребителей у компании довольно большой.
При однофазном питании производим одно измерение — между фазой и нулем

Очень важно протестировать ТЭН конфорки электроплиты, чтобы подключение по схеме было успешным. Итак, первым делом подключаем провод к автомату на распределительном щитке

Диагностика подключения всех проводов ТЭНа к общей схеме электроплиты должна проводиться в пассивном состоянии.
В случае его удовлетворительного состояния ее легко уточнить, но чаще всего такие документы утеряны или их уже выбросили, тогда можно воспользоваться руководством, которое будет дано в статье. Пять распространенных ошибок которые могут привести к выходу из строя вашей панели, либо пожару из-за неправильного монтажа и подключения: 1Использование обычной розетки евро и вилки на 16А для панелей мощностью более 3,5кВт.

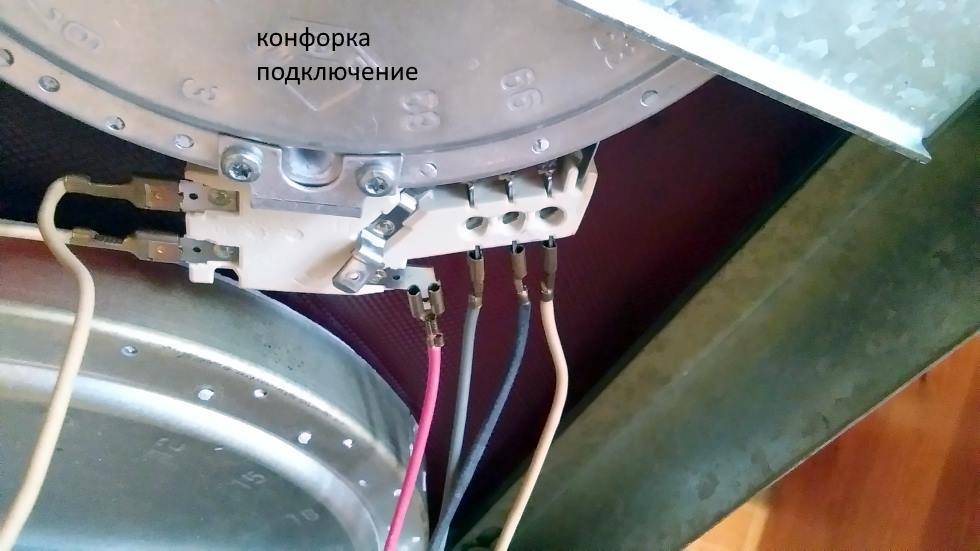

Подключение конфорок электроплиты своими руками

На схеме также можно найти элемент с обозначением Т Землю определить еще проще: это контакт вверху или внизу.

Контакты необходимо качественно заизолировать. Для этого можно использовать специальный герметик или любой другой материл, способный обеспечить защиту древесной основы столешницы от негативного влияния влаги.

Тут уж выбирать вам. Это клеммы 4 и 5; И клемма заземления, помеченная специальным значком. На схеме обозначено, как идут провода для подключения каждого отдельного нагревателя. Розетка электроплиты обязательно должна быть заземлена Завершающим этапом является крепление защитной крышки на задней панели электроплиты и включение плиты в сеть. Отсутствие индикации работы конфорки не всегда означает, что она неисправна.
Ремонт электроплитки 3

Монтаж кабеля

Чтобы смонтировать кабель, нужно обеспечить соединение розетки либо клеммника с электрощитом с помощью кабеля. Прежде чем приступать к этой работе, необходимо проштробить стену. Если хочется скрыть укладку в стене, потребуется значительно больше времени, однако это поможет сохранить эстетику интерьера.

Чтобы смонтировать кабель, нужно обеспечить соединение розетки либо клеммника с электрощитом с помощью кабеля.

Но есть и более простая в исполнении альтернатива, которая особенно распространена в домах с деревянными стенами. Для того варианта нужно будет использовать внешний короб. Чтобы осуществить штробление и укладку в коробе, нужно выбрать наиболее короткий маршрут.

Но есть и более простая в исполнении альтернатива, которая особенно распространена в домах с деревянными стенами.

Как правильно заземлить электроплиту

Неверно заземленная электроплита опасна. На ее корпусе может быть высокое напряжение. Оно незаметно, пока через тело пользователя не пройдет цепь тока. Например, при касании одной рукой корпуса плиты, а другой — батареи. Конечно, поверхности всех современных электроприборов покрыты эмалью или порошковой окраской с добавлением пластика. Но это не значит, что можно игнорировать правила подключения.

В устаревших электросетях это частенько делают соединением квартирной точки нуля с контактом заземления. Это чревато возникновением аварийных ситуаций. При отгорании данной линии в щитке на прибор поступит высокое напряжение.

Еще опаснее, когда за дело берутся неопытные электрики в сетях, где кабели не помечены цветовой маркировкой. В этом случае фаза с нулем частенько меняются местами. Такое «заземление» сразу образует на корпусе плиты высокое напряжение. Поражение человека электротоком может произойти в любой момент.

Есть несколько вариантов заземления бытовой плиты. На каком остановиться – каждый решает индивидуально.

Чего нельзя делать ни в коем случае

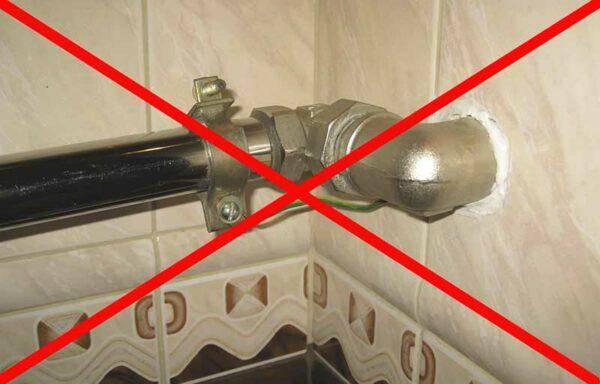

Среди некоторых обывателей бытует мнение, что трубы центрального отопления, сделанные из металла, станут отличной точкой для подключения заземления. Пользоваться таким вариантом нельзя ни в коем случае. Подключение вывода земли к трубе батарей создает опасность для всех жителей дома.

Известны случаи, когда люди получали удар током. Есть и происшествия с летальным исходом,  соседи снизу нерадивого владельца электроплиты получали серьезнейшие электротравмы. Даже если устройство находится на первом этаже, и путь тока не несет явной опасности, вода внутри труб является проводником. И риск поражения жителей дома электротоком остается довольно высоким.

Исследование квартирного щитка

Узнать, заземлен ли щиток квартиры или общий на лестничной клетке, можно у обслуживающей дом компании или в ЖЭКе. Если там не могут дать однозначного ответа, лучше найти иной способ решения проблемы. Но если пользователь получает точные данные, желательно, документально подтвержденные — достаточно просверлить в металлической шине щитка отверстие и закрутить в него болт. Закрепив на нем желто-зеленый провод плиты, последнюю безопасно заземляют.

Создание заземляющего контура

Правила заземления объектов недвижимости подчиняются строгим нормативам, в которых описана как конструкция шины, так и ее сопротивление и другие параметры. Однако для бытовых условий при защите плиты систему можно упростить. Для создания заземляющего контура следует действовать так.

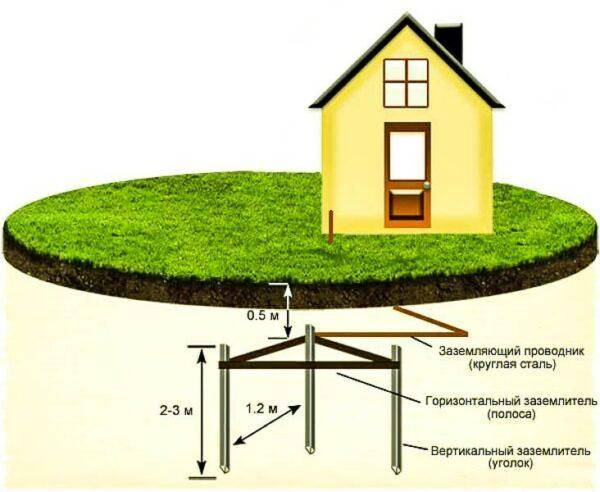

1. В землю вдоль стены дома на расстоянии от полуметра до метра друг от друга вбиваются три металлических прута диаметром 16 мм и более, длиной 250 мм и более. Как вариант, можно использовать стальные уголки.
2. Создается контур заземления привариванием к свободным концам прутов (уголков) стальной полосы шириной 40-50 мм, толщиной 5 мм.
3. От контура по стене выводится 8 мм стальная проволока. Одним концом она приваривается к полосе, на другой имеет пластинку с отверстием для болта.
4. Проволока выводится до уровня окна квартиры.
5. Изнутри, по полу или выше, выводится кабель заземления плиты.
6. Провод соединяется с пластинкой при помощи болта на высоте не менее 250 мм от земли.

Сделанный самостоятельно контур необходимо проверить. Для этого стоит пригласить специалиста региональных электросетей. Контур бытового назначения должен иметь сопротивление не более 8 Ом. Если данный параметр больше, потребуется вбить дополнительные прутки. Оптимальное значение контура заземления — 4 Ом и ниже.

Пассивная защита

Что делать, если заземлить плиту никак не получается? В этом случае применяются превентивные меры против поражения электротоком.

1. Плита размещается так, чтобы было невозможно одновременно коснуться ее корпуса и кранов, батарей, иных металлических предметов.
2. На полу возле плиты, в рабочей области, настилается диэлектрическое покрытие. Это резина, линолеум, минимум плотный сухой коврик.
3. Автоматы с тепловым расцепителем заменяются на дифференциальные. Последние реагируют на токи утечки в 30 мА и оперативно разорвут цепь при возникновении аварийной ситуации.

Диэлектрический коврик убережет от поражения электрическим током

Естественно, с плитой стоит обращаться крайне аккуратно. Отсутствие заземления грозит не только здоровью владельца устройства. Сама плита может стать источником, например, пожара, нанося значительный материальный ущерб.

Существующие технические требования

Настоятельно советуем перед принятием решения о приобретении варочной плиты проанализировать индивидуальные возможности.

1. Тип электрических сетей. Они могут быть современными с заземлением и нулевым проводом или старого образца только с нулевым проводом. Такие электрические проводки не соответствуют существующим требованиям по безопасности эксплуатации электрических приборов. Особенно тех, которые могут иметь прямые контакты с жидкостями. Варочные плиты относятся к таким аппаратам.
2. Мощность. В зависимости от числа панелей изменяется мощность, в среднем она составляет 5-7 кВт, некоторые модели могут иметь мощность 10 кВт. Это очень большая дополнительная нагрузка на сети, старые проводки ее не выдерживают. Интересно знать, что в домах, построенных 30 лет и более тому назад, электрическая проводка и все УЗО рассчитывались на общую мощность 3 кВт. Провода алюминиевые, в распределительных коробках скрутки, заземления нет. Такие проводки не могут выдерживать значительного увеличения нагрузок.
3. Необходимость получать разрешение от владельцев энергетических сетей. Это вызвано тем, что не все трансформаторы высокого напряжения имеют большой запас по резервной мощности, резкое увеличение потребителей может стать причиной возникновения аварийных ситуаций.

Покупая новую технику, мало кто смотрит на требования по электропитанию, а зря. В старых домах при установке мощной техники бывают проблемы: может возникнуть необходимость тянуть отдельную линию. Так подключение варочной панели для сохранения гарантии требует соблюдения всех требований ПУЭ. Это значит, что вам необходима выделенная линия с соответствующим сечением провода, c установленным на линии защитным автоматом. Эта линия может заканчиваться специальной розеткой а может — клеммной коробкой. Если установлена будет розетка, то кабель от варочной поверхности должен заканчиваться силовой вилкой, при установке клеммной коробки концы проводов оконечивают зажимами, можно их залудить и свернуть в кольцо.

Как починить электрическую плиту?

В жарочном шкафу, в зависимости от модификации электроплиты, могут располагаться либо два либо четыре нагревателя \в быту их называют тэнами\. Мощность нагревателей должна соответствовать мощности самого переключателя. При неправильном подборе переключателя мощности к нагревателям жарочного шкафа,- может произойти постепенное подгорание контактной группы в самом переключателе по мощности.

В конструкции электроплит и в самих схемах можно проследить установку терморегуляторов. Терморегуляторы работают по принципу термового реле, при нагревании биметаллической пластины до определенной температуры происходит деформация самой пластины и контакт разъединяется. Здесь должно иметь место правильное соотношение между терморегулятором и нагревателями как самого жарочного шкафа так и отдельных конфорок. Неправильный подбор может привести в результате длительного перегрева, — к разрыву в электрической цепи и срок службы электроплиты будет незначительным.

Так же в электроплитах может устанавливаться моторедуктор. Моторедуктор- электродвигатель с малым вращающимся магнитным полем обмоток статора, в результате обороты вращения ротора малы. Механический привод- редуктор, приводит в вращение сам вертел.

Сигнальные лампы включения и отключения в контакте с терморегулятором,- для предотвращения от перегрева как самих конфорок так и нагревателей жарочного шкафа.

ЭКЧ. Экспресс-конфорка

Есть разновидность ЭКЧ конфорок, которые маркируются, как экспресс-конфорки. Определить их можно по красному кругу в центре конфорки. Внутри такой конфорки есть спираль повышенной мощности со встроенным термореле. Такие конфорки быстрее разогреваются, а когда выходят на максимальный режим термореле отключает спираль повышенной мощности, тем самым предотвращая перегрев конфорки. Схема включения ничем не отличается от обычных конфорок. Что выбирать, обычную или экспресс, решать вам. Я лично предпочел бы обычную, ибо чем меньше всякого рода соединений, тем ниже риск поломки.

ЭКЧ. Электрическая схема.

Мощность элементов может быть и неодинаковой. Довольно часто схема имеется на нижней стороне конфорки в виде оттиска. Тем не менее, что нужно знать, чтобы вы могли проверить все спирали и определить схему (ибо и она может отличаться от предложенной, хотя чаще всего выглядит именно так). Итак, если мультиметром в режиме прозвонки (или проверки сопротивления) прозвонить 2 и 4 контакт, то вы получите самое большое сопротивление, потому что в этой цепочке все три спирали будут соединены последовательно, а при последовательном соединении сопротивления суммируются. Если замкнуть 4 и 3 между собой, а затем 1 и 2 и замерить сопротивления между этими парами контактов, то вы получите самое маленькое сопротивление, потому что все спирали будут соединены параллельно. А в параллельном соединении сопротивлений, общее сопротивление будет меньше самого наименьшего. Соответственно, можно измерить сопротивление каждой спирали:

• №1 — контакты 3 и 2
• №2 — контакты 3 и 1
• №3 — контакты 1 и 4

Если какая-то из спиралей перегорела, то конфорка в некоторых положения не будет работать вообще, а в некоторых не будет развивать максимальной мощности.

Схемы подключения популярных плит

Мечта 8

Это одна из самых продаваемых плит прошлых времён. Неудивительно, что на кухнях у многих людей можно увидеть именно её. Она состоит из таких ключевых узлов:

• ТЭН Е1+ Е2,
• ТЭН Е3-Е5,
• S1-S4,
• F,
• индикаторы.

ТЭНы E1-2 располагаются соответственно в конфорке 1 и 2. Это можно легко увидеть на схеме в технической документации плиты. ТЭН Е3-Е5 — это духовой шкаф. S1-S4 представляют собой коммутационный узел, при помощи которого можно осуществлять управление электроплитой.

Индикаторы, имеющиеся в электроплите, согласно схеме бывают двух типов HL1 и HL. Они отвечают за работу ТЭНов. Также в наличии HL3. Но это просто подсветка жарового шкафа, чтобы всегда была возможность посмотреть, в каком состоянии блюдо.

Внимание! В большинстве конструкций используется тепловое реле Т-300. При этом мощность каждого ТЭНа — 1 кВт

За регулировку степени нагрева отвечает переключатель S1. Он имеет четыре позиции, с помощью которых можно обеспечивать разную интенсивность огня. В первом положении замыкаются Р1-2 и Р2-3.

Когда это происходит, то активируется ТЭН E3. При этом ток пройдёт следующий маршрут:

• всё начинается с контакта ХР,
• потом идёт реле F,
• Р1-2,
• Е4-5 + Е3,
• Р2-3.

Первый пункт назначения — это контакт вилки. Данный нагревательный элемент имеет последовательное подключение к четвёртому ТЭНу и к пятому. Мало того, он параллельно соединён со вторым и третьим. Во всём этом вы можете легко убедиться самостоятельно, посмотрев на схему внизу.

Когда происходит переключение в положение под номером два, то активируются Р1-1 и Р2-3. Естественно, цепь, через которую проходит ток, меняется. Всё начинается с контакта вилки, находящегося снизу, который подписывается, как ХР. Потом следуют такие промежуточные точки:

• F,
• Р1-1,
• Е3,
• Р2-3.

Заканчивается всё штекером XP, который сверху. При активации данной цепи запускается исключительно ТЭН E3. Увеличения мощности удаётся добиться за счёт уменьшения сопротивления. Главное достоинство такой схемы подключения конфорки электроплиты заключается в том, что оно является возможным, при неизменном напряжении в сети, которое составляет 220 В.

Для S1 есть позиция номер 3. В таком случае происходит замыкание Р1-1 и Р2-2. Из-за этого происходит подключение ТЭНов Е4+5. Если же говорить про S4, то этот переключатель отвечает за работу лампы. На стандартной схеме работы конфорок электроплиты она имеет обозначение HL3.

Электра 1002

Второй, самой часто используемой в домах и квартирах электроплитой является Электра 1002. Поэтому знать о её схеме подключения конфорок — просто необходимо. К счастью, она не представляет особой сложности и в ней может разобраться даже новичок.

Итак, в наличии у электроплиты есть четыре конфорки, естественно, схема подключения у каждой из них своя. Первые два нагревательных элемента имеют индексы H1и H2. Их главным отличием является трубчатая структура.

Третья конфорка в схеме подключения электроплиты имеет индекс Н3. Она делается из чугуна и является довольно большой — 200 мм. Н4 также делается из чугуна. Её размер 145 мм.

За регулировку температуры отвечают регуляторы Р1 и Р2. У них, нет как таковых ступеней мощности. Но этот недостаток с лихвой компенсируют семиступенчатые переключатели П3 и П4. В свою очередь, ПШ отвечает за духовой шкаф и имеет 3 позиции.

За блокировку отвечает переключатель П5. Сигнальные лампы конфорок в схеме электроплиты это Л1-4. Пятая Л позволяет подсветить духовой шкаф. Также в наличии Л6. Она включается, когда в шкафу достигается соответствующая температура.

За нагрев духового шкафа отвечают соответственно элементы H5-6. Семёрка — это гриль. Терморегулятор обозначается простой буквой T. Также в наличии клавишный включатель — это B. Седьмая Л освещает духовой шкаф.

Внимание! Моторедуктор обозначается как большая буква M

Схемы для других популярных моделей

Безусловной, электроплиты Электра 1002 и Мечта 8 были одним из самых популярных в своё время. Но сейчас люди предпочитают покупать себе продукцию совсем других брендов, среди самых известных можно вспомнить Gorenje и Нansa. Именно их плиты большинство устанавливает у себя на кухнях.

Также можно вспомнить бренд «Лысьва». Конечно, их плиты сейчас мало кто покупает, если есть возможность приобрести продукцию более респектабельного бренда, тем не менее круг потребителей у компании довольно большой. В общем, ниже вы найдёте схемы подключения конфорок электроплит от самых популярных брендов.

С помощью этой схемы подключения конфорок электроплиты вы легко выполните все работы самостоятельно. Но для их качественного выполнения не помешают хотя бы базовые знания работы электросетей и электрических приборов.

ЭКЧ. Нюансы использования.

В принципе, нюанс один — эти конфорки не любят перегрева. Следовательно, нужно постараться не включать конфорку на максимальную мощность, если на ней ничего не стоит. То есть, если вы «любите» обогреваться конфорками в весенне-осенний период, то не стóит включать их на полную, достаточно будет половины мощности.

Поведем итог. В данной статье рассмотрена конфорка ЭКЧ, то есть чугунная, как наиболее распространенная, но сам принцип — ступенчатая регулировка мощности за счет применения нескольких спиралей в одной конфорке — может встречаться и в другом исполнении. Цель данной статьи дать вам понимание принципа работы подобных конфорок.

С наилучшими пожеланиями, Я!

Пролог.

Много лет моя супруга готовит пищу на электроплите «Лысьва». Да, и я иногда пытаюсь что-нибудь на ней сварганить.

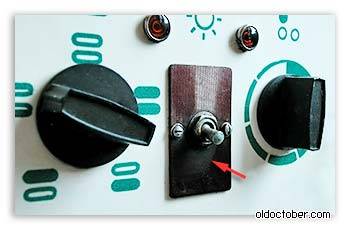

За все годы эксплуатации в э/плите возникла всего одна неисправность – вышел из строя выключатель подсветки духового шкафа. Тогда я его заменил стандартным тумблером ТВ-2-1.

Правда, пару раз пришлось менять неисправные электроконфорки, но это было в самом начале эксплуатации, пока мы еще не приноровились к ним после природного газа.

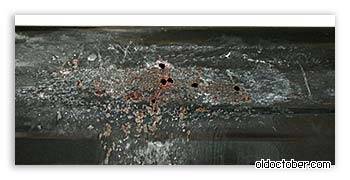

Возможно, так бы мы и пользовались этой плитой, если бы не прогоревшая до дыр духовка. На фотографии внешняя сторона нижней части корпуса духовки.

Уже было задумались о замене старой электроплиты на новую за 240$, но меня смущало, что в новой э/плите появилось всего две новых опции, это термостат и уплотнитель дверцы духового шкафа.

Точку в этом вопросе поставили соседи, когда решили избавиться от почти такой же, как и у нас электроплиты. Плита, конечно, была в ужасном состоянии, но на моё счастье, в ней оказалась цела духовка. Тогда я и решил заменить духовку и слегка модернизировать плиту, установив термостат и уплотнитель дверцы духового шкафа.

В своё время, эта плита уже подвергалась небольшой модернизации. Из винтов М6 и шайб крепления резисторов типа ПЭВ-50 (-75, -100) я изготовил винтовые опоры. К нижней части каркаса э/плиты прикрутил толстые стальные угольники с резьбовыми отверстиями, в которые и вкрутил эти опоры. Это позволило с высокой точностью отрегулировать по ватерпасу положение одной из конфорок. Чем точнее к горизонту установлена сковорода, тем меньше нужно масла.

Для того чтобы было удобнее пользоваться духовым шкафом, был установлен термометр, купленный на местном рынке за всего за 1$. Край термометра я прижал стеклом дверцы духового шкафа.

Выберите город

А
Абакан
Адлер
Азов
Александров
Алексин
Альметьевск
Анапа
Ангарск
Анжеро-Судженск
Апатиты
Арзамас
Армавир
Арсеньев
Артем
Архангельск
Асбест
Астрахань
Ачинск

Б
Балаково
Балахна
Балашиха
Балашов
Барнаул
Батайск
Белгород
Белово
Белогорск
Белорецк
Белореченск
Бердск
Березники
Берёзовский
Бийск
Благовещенск
Бор
Борисоглебск
Братск
Брянск
Бугульма
Будённовск
Бузулук

В
Великие Луки
Великий Новгород
Верхняя Пышма
Видное
Владивосток
Владикавказ
Владимир
Волгоград
Волгодонск
Волжск
Волжский
Вологда
Вольск
Воркута
Воронеж
Воскресенск
Воткинск
Всеволожск
Выборг
Выкса
Вязьма

Г
Гатчина
Геленджик
Георгиевск
Глазов
Гойты
Горно-Алтайск
Грозный
Губкин
Гудермес
Гусь-Хрустальный

Д
Дзержинск
Димитровград
Дмитров
Долгопрудный
Домодедово
Донской
Дубна

Е
Евпатория
Егорьевск
Ейск
Екатеринбург
Елабуга
Елец
Ессентуки

Ж
Железногорск
Жигулёвск
Жуковский

З
Заречный
Заринск
Зеленодольск
Златоуст

И
Иваново
Ивантеевка
Ижевск
Иркутск
Искитим
Ишим
Ишимбай

Й
Йошкар-Ола

К
Казань
Калининград
Калуга
Каменск-Уральский
Каменск-Шахтинский
Камышин
Канск
Кемерово
Керчь
Кимры
Кинешма
Киров
Кирово-Чепецк
Кисловодск
Клин
Клинцы
Ковров
Когалым
Коломна
Комсомольск-на-Амуре
Копейск
Королёв
Кострома
Краснодар
Краснокамск
Краснотурьинск
Красноярск
Кропоткин
Крымск
Кстово
Кузнецк
Кумертау
Кунгур
Курган
Курск

Л
Лабинск
Лениногорск
Ленинск-Кузнецкий
Липецк
Лиски
Лобня
Лысьва
Лыткарино
Люберцы

М
Магнитогорск
Майкоп
Махачкала
Междуреченск
Мелеуз
Миасс
Минеральные Воды
Минусинск
Михайловка
Мичуринск
Москва
Мурманск
Муром
Мытищи

Н
Набережные Челны
Назарово
Назрань
Нальчик
Наро-Фоминск
Находка
Невинномысск
Нерюнгри
Нефтекамск
Нефтеюганск
Нижневартовск
Нижнекамск
Нижнеудинск
Нижний Новгород
Нижний Тагил
Новоалтайск
Новокузнецк
Новокуйбышевск
Новомосковск
Новороссийск
Новосибирск
Новотроицк
Новоуральск
Новочебоксарск
Новочеркасск
Новошахтинск
Новый Уренгой
Ногинск
Норильск
Ноябрьск
Нягань

О
Обнинск
Одинцово
Озерск
Октябрьский
Омск
Орел
Оренбург
Орехово-Зуево
Орск

П
Павлово
Павловский Посад
Пенза
Первоуральск
Пермь
Петрозаводск
Петропавловск-Камчатский
Подольск
Полевской
Прокопьевск
Псков
Пушкино
Пятигорск

Р
Раменское
Ревда
Реутов
Ржев
Ростов-на-Дону
Рубцовск
Рыбинск
Рязань

С
Салават
Салехард
Самара
Санкт-Петербург
Саранск
Сарапул
Саратов
Саров
Севастополь
Северодвинск
Северск
Сергиев Посад
Серов
Серпухов
Сертолово
Сибай
Симферополь
Славянск-на-Кубани
Смоленск
Соликамск
Солнечногорск
Сосновый Бор
Сочи
Ставрополь
Старый Оскол
Стерлитамак
Ступино
Сургут
Сызрань
Сыктывкар

Т
Таганрог
Тайшет
Тамбов
Тверь
Тимашевск
Тихорецк
Тобольск
Тольятти
Томск
Троицк
Туапсе
Туймазы
Тула
Тулун
Тюмень

У
Узловая
Улан-Удэ
Ульяновск
Усолье-Сибирское
Уссурийск
Усть-Илимск
Усть-Кут
Уфа
Ухта

Ф
Феодосия
Фрязино

Х
Хабаровск
Ханты-Мансийск
Химки

Ч
Чайковский
Чапаевск
Чебоксары
Челябинск
Черемхово
Череповец
Черкесск
Черногорск
Чехов
Чистополь
Чита

Ш
Шадринск
Шахты
Шуя

Щ
Щёлково

Э
Электросталь
Элиста
Энгельс

Ю
Южно-Сахалинск
Юрга

Я
Якутск
Ялта
Ярославль
