Как подключить гидроаккумулятор в систему водоснабжения

Использование схемы с погружным насосом

Для продления срока службы погружного насоса необходимо изучить вопрос, как подключить глубинный насос к гидроаккумулятору, и правильно выбрать режим включения и выключения. Эти параметры должны соответствовать техническим характеристикам устройства, которые указаны производителем в сопроводительной документации. Нормальная работа насоса обеспечена при включении от 5 до 20 раз на протяжении одного часа.

Очень часто давление в водопроводной системе имеет значение ниже нормы. В такой ситуации срабатывает реле и отправляет команду на включение насосного оборудования. После достижения установленных параметров реле отключает насос, и вода перестает поступать.

Использование схемы подключения воды от скважины через гидроаккумулятор в том и другом случае позволит решить проблему быстрого износа насосного оборудования. В первом варианте мембранный бак будет поддерживать напор, и регулировать давление воды в системе. Во втором варианте запасы воды в мембранном отсеке позволят практически в полном объеме удовлетворить потребности жильцов.

При выборе объема мембранного бака нужно учесть следующие моменты:

• Мощность насоса.
• Частота включения устройства.
• Требуемый объем воды в час.
• Высота, на которой размещено устройство.

В замкнутых системах водоснабжения с накопительным водонагревателем гидробак выполняет функцию расширителя. Дело в том, что при нагревании вода имеет свойство увеличиваться в объеме. Расширение воды в замкнутой системе может оказать разрушительное воздействие. Гидробак в этом случае принимает излишки воды, тем самым спасая трубопровод от разрывов.

При выборе накопительной емкости для такой системы необходимо сопоставить предельную температуру нагревания воды с заявленными характеристиками устанавливаемого оборудования. Кроме того нужно учесть максимальные значения давления воды в системе водоснабжения.

Виды гидроаккумуляторов для оснащения насосных станций

В оснащении насосной станции для дома могут использоваться различные виды гидроаккумуляторов. Отличаться друг от друга такие устройства могут не только своей емкостью, но и конструктивным исполнением. Так, по последнему параметру различают гидроаккумуляторы двух основных типов:

• вертикальные (их конструктивная схема предполагает, что клапан, через который стравливается скапливающийся воздух, располагается в верхней части бака);
• горизонтальные (чтобы снизить воздушное давление в гидроаккумуляторе данного типа, используют специальный кран, устанавливаемый с тыльной части бака).

Для того чтобы понять, как работает гидроаккумулятор, необходимо узнать, из чего состоит такое устройство. Основными элементами конструкции гидроаккумулятора являются:

• бак, который изготавливается преимущественно из металла;
• мембрана для гидроаккумулятора, которая разделяет его бак на две половины;
• ниппель, через который в гидроаккумулятор закачивается воздух;
• выходной патрубок, через который находящаяся в гидроаккумуляторе вода поступает в трубопроводную систему.

Более подробно принцип работы гидроаккумулятора, который обязательно функционирует в паре с реле давления, можно описать следующим образом.

• Закачиваемая в бак устройства вода сжимает мембрану, с обратной стороны которой (в другой половине бака) находится воздушная среда, характеризующаяся определенным давлением.
• Давление воздуха, находящегося в одной половине гидробака, через мембрану воздействует на воду во второй половине емкости, также создавая в ней давление, способствующее выдавливанию жидкой среды через выходной патрубок под определенным напором.

Зачем нужен гидроаккумулятор

И колодец, и скважина могут обладать недостаточным дебитом (см. Дебит скважины – как узнать, хватит ли вам воды). Иными словами, они не всегда в состоянии выдать за один прием столько воды, сколько вам нужно. Иногда эта проблема возникает не сразу, а через несколько лет эксплуатации источника.

Логично, что в таком случае в доме должен быть запас воды. Но не в ведрах и банках, а в самой системе. И это реально осуществить, если включить в схему водоснабжения гидроаккумулятор или накопительный бак.

Преимущества гидроаккумулятора

Накопительный бак – это, как говорится, «прошлый век». Он неудобен и не практичен.

Судите сами:

• Устанавливать его нужно над помещениями-водопотребителями, то есть, на чердаке. Это значит, что он нуждается в утеплении, иначе зимой вода будет замерзать.
• Никто не отменяет риск протечек и переполнения бака. Это редко, но случается. Последствия представить несложно.
• Вода из накопительного бака поступает к приборам под давлением собственного веса. А этого недостаточно для нормальной работы сантехприборов и особенно бытовой техники – стиральной и посудомоечной машины.

Система водоснабжения с накопительным баком

Напрашивается очевидный вывод: включать в систему накопительную емкость имеет смысл только в небольших домах для летнего использования, не оборудованных современными приборами. Если же вы живете в доме постоянно, вам больше подойдет схема водоснабжения от гидроаккумулятора.

И вот почему:

• Это более совершенное устройство – оно позволяет настраивать давление в системе в соответствии с вашими потребностями;
• Гидробак тоже должен стоять в теплом помещении, но эту задачу решить проще, так как его не нужно поднимать на самую высокую точку. Для установки подойдет и кессон над скважиной, и подвал дома, и любое техническое помещение;
• Соответственно, и возможные протечки не так страшны: вода не намочит перекрытия, не испортит ремонт и мебель.

Система водоснабжения с гидроаккумулятором

Как он работает

Гидроаккумулятор – это герметичная емкость, разделенная внутри на две секции. В качестве разделителя может выступать резиновая диафрагма или полая «груша».

В одну секцию поступает вода, а в другой находится воздух, который по мере наполнения первой секции сжимается, создавая давление на диафрагму.

Устройство гидроаккумулятора

По мере опустошения бака при разборе воды, давление воздуха падает. Когда оно достигает предельного минимального значения, срабатывает реле давления, которое запускает насос. Он снова накачивает в бак воду, пока давление не достигнет максимума.

Гидроаккумулятор с реле давления и манометром

В результате:

• Мы имеем постоянный напор в системе;
• Насос не включается при каждом повороте крана, поэтому его детали меньше изнашиваются и служат дольше;
• Схема водоснабжения гидроаккумулятором позволяет всегда иметь запас воды на случай её большого разбора и неспособности источника выдать нужный объем единовременно.

Объем бака выбирается исходя из потребностей семьи. Он может быть и 5, и 500 литров.

Назначение гидробака

Именно в системе водоснабжение гидроаккумуляторы выполняют ряд функций. Ключевой задачей является поддержание нужного давления в сети. Также это устройство позволяет сохранить небольшое количество воды на запас. Если насос не выполняет свою функцию и перекачать воду не удается, можно воспользоваться этими водными сбережениями.

Объем воды, который сохраняется в системе, определяет объем гидроаккумулятора. Также за счет такой организации системы предотвращаются гидроудары. Подключить гидроаккумулятор в скважину можно и самостоятельно.

Алгоритм работы всей системы с насосом можно представить следующим образом:

• насосы перекачивают нужное количество воды в бак. В это время формируется определенное давление. Оно воздействует на грушу. При достижении определенных показателей срабатывает датчик. Он регулирует отключение насоса;
• при включении воды в доме срабатывает энергия, которая формируется резиновой грушей;
• насос включается при срабатывании датчика;
• после этого производится повторное заполнение водой.

Перекачивание воды осуществляется до момента очередного срабатывания сигнала и выключения. Помимо базовых основ при подключении гидроаккумулятора необходимо отслеживать нужное давление и поддерживать его. Для расчетов давления придерживайтесь информации в паспорте устройства.

В продаже встречаются два варианта гидроаккумуляторов:

• открытые;
• закрытые.

Открытые гидробаки нельзя назвать лучшим решением из-за больших показателей испарения воды из системы. Из-за этого приходится подкачивать воздух, что очень неудобно

Для открытых аккумуляторов важно предупредить промерзание воды. Для удобства некоторые домовладельцы монтируют автоматику. Она помогает избежать переливов воды

В открытых гидроаккумуляторах вода вступает в реакцию с металлом, что оборачивается коррозией. Это приводит к сокращению эксплуатационного срока. Есть еще ряд особенностей и важных условий монтажа гидроаккумулятора открытого типа. Например, различают горизонтальные и вертикальные установки. Также важно учитывать цвет гидроаккумулятора. Синие модели устанавливают для холодного водопровода, красные для прогрева

Она помогает избежать переливов воды. В открытых гидроаккумуляторах вода вступает в реакцию с металлом, что оборачивается коррозией. Это приводит к сокращению эксплуатационного срока. Есть еще ряд особенностей и важных условий монтажа гидроаккумулятора открытого типа. Например, различают горизонтальные и вертикальные установки

Также важно учитывать цвет гидроаккумулятора. Синие модели устанавливают для холодного водопровода, красные для прогрева

Гидроаккумулятор своими руками: миф или реальность?

Гидроаккумулятор – это устройство которое стоит после насоса и стабилизирует давление в системе, а также защищает ее от скачков и чрезмерного износа. Такие агрегаты есть в продаже, но мы попробуем создать гидроаккумулятор своими руками. Весь процесс мы задокументировали и он изложен далее.

Устройство гидроаккумулятора

Что бы не возникало лишних вопросов при сборке гидроаккумулятора своими руками нужно понимать как он устроен. Так как жидкости не сжимаются, в устройстве гидроаккумулятора используется газ.

Он разбивается на 2 части в одной у нас будет вода, а во второй обычный воздух. Между ними устанавливается резиновая мембрана. Накачиваем одну часть воздухом до определенного давления.

Далее подаем воду в гидравлический бак, происходит повышение давления и мембрана начинает давить и сжимать воздух. Продолжаем подавать воду пока в гидравлическом баке не создастся нужное нам давление.

Далее, если мы откроем кран, то вода польется, так как на воду будет давить сжатый воздух.

Заметка: Такая система позволяет экономить на запусках насосов. Насос запускается только при достижении в гидробаке определенного давления. Соответственно насос работает реже, но дольше, что увеличивает его долговечность.

Как видно устройство гидравлического бака очень простое. Единственным узким местом при создании такого агрегата в домашних условия является мембрана, ее самостоятельное изготовление в домашних условиях весьма проблематично.

Не у каждого под рукой есть резина нужной формы и качества, да и закрепить ее так чтобы она выдерживала давление весьма проблематично.

Но выход есть! Мембрана вовсе и не нужна, мы просто закачиваем сверху воздух под определенным давлением, а так как воздух моментально не смешивается с жидкостью роль мембраны будет выполнять граница между воздухом и водой.

Материалы

что бы создать гидроаккумулятор своими руками нам понадобится ряд инструментов и материалов, изложенных в списке ниже:

• Сосуд состоящий из пищевых материалов, его объем должен быть не менее 30 литров, в противном случае эффективность гидроаккумулятора будет низкой, и он не сможет выполнять возложенные на него функции;
• Клочок резины, для создания уплотнителей и прокладок;
• Шайбы и гайки для крепления элементов;
• Манометр;
• Силиконовый герметик пищевой;
• Специальный тройник и четвертник для подключения к трубопроводу;
• Водопроводные краны;
• Ниппель для закачки воздуха;
• Датчик контроля давления;
• Дрель;

Алгоритм

Гидроаккумулятор своими руками схема

Итак по порядку изложим как сделать гидроаккумулятор своими руками:

1. Нужно проделать три отверстия в сосуде подготовленном под гидробак. Одно отверстие делается сверху одно снизу и одно сбоку.
2. Закрепляем снизу бака кран, к крану прикручивается тройник, по одному концу будет обеспечен подвод воды по второму подача в гидравлическую систему дома или дачи.
3. В боковое отверстие устанавливается кран, он будет нужен для сброса воды и давления в гидробаке.
4. В отверстие сверху устанавливается четвертинк. На него накручивается: манометр, датчик давления, ниппель для закачки воздуха. Ниппель устанавливается следующим образом. Берется в ней проделывается отверстие в него вставляется ниппель и все тщательно заливается герметиком.

Внимание ! Все соединения следует промазать герметиком, между кранами и баком поставить прокладки

Запуск

Прежде чем приступать убедитесь, что все элементы установлены, алгоритм сборки гидроаккумулятора своими руками выполнен, все элементы установлены, бак полностью герметичен.

• Кран сбоку нужно открыть
• Включаем насос и набираем воду до того момента пока вода не потечет с крана
• Перекрываем боковой кран
• К ниппелю подключаем насос, качаем до достижения давления примерно 1-2 атм;
• Гидроаккумулятор готов к эксплуатации

Важно: Если к системе подключен датчик давления (реле) его следует настроить, задав верхние и нижние границы, при которых насос включается и выключается

Установка гидроаккумулятора

После приобретения подходящей модели электронасоса к скважине или колодцу и подключения его к трубопроводу, расчета объема и покупки нужного гидробака, необходимо его правильно установить. Если модель имеет большой объем и устанавливается на вертикальное ножки, стоит воспользоваться следующими рекомендациями:

• Лучше ставить объемный накопительный бак в самой высокой точке дома (чердак, второй этаж) — это позволит создать максимальное давление в водопроводной линии.
• Пол в помещении должен быть ровным, влажность не должна превышать установленные нормы во избежание коррозии оцинкованного фланца и поверхности бака.
• Устройство лучше подключать при помощи гибкого напорного шланга в оплетке из нержавейки и диаметром накидных гаек в один дюйм, выполненных из латуни. Следует избегать шлангов для подачи с алюминиевой оплеткой и монтажными муфтами из дешевого силумина — хрупкого сплава алюминия с кремнием.

Рис. 10 Схема подключения гидроаккумулятора к насосу и системе водоснабжения

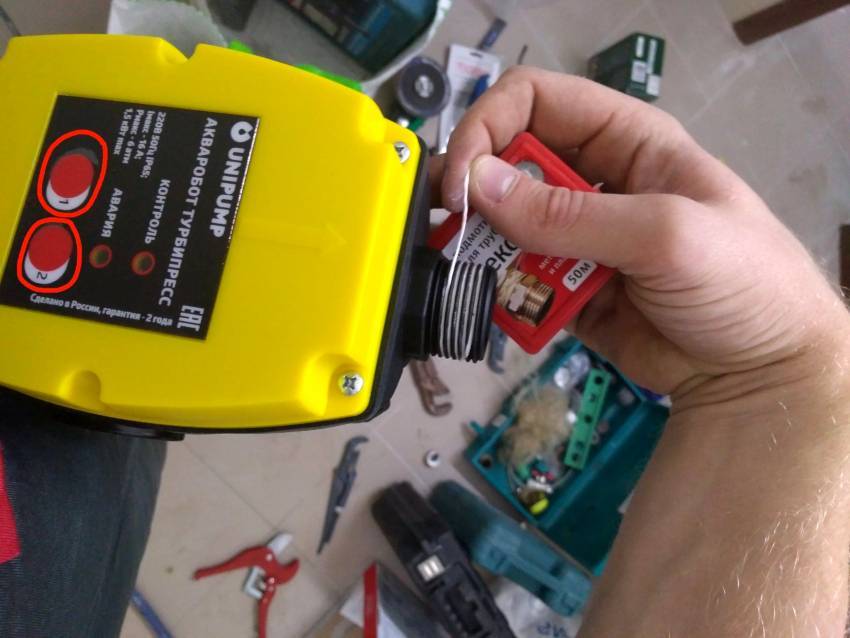

Правила установки и настройки «АКВАРОБОТА ТУРБИПРЕСС»

Блок «АКВАРОБОТ ТУРБИПРЕСС» предназначен для автоматического управления как поверхностными, так и погружными насосами. Совместима данная автоматика с однофазными насосными устройствами, мощность которых не превышает 1,5-2,2 кВт.

Основной функционал автоматики следующий:

• управление насосом путем поддержания в системе заданного пользователем верхнего и нижнего давления;
• отключение насоса при отсутствии возможности водозабора;
• поддержание рабочего состояния системы при снижении напряжения до 170 В.

«АКВАРОБОТ» имеет следующие технические характеристики:

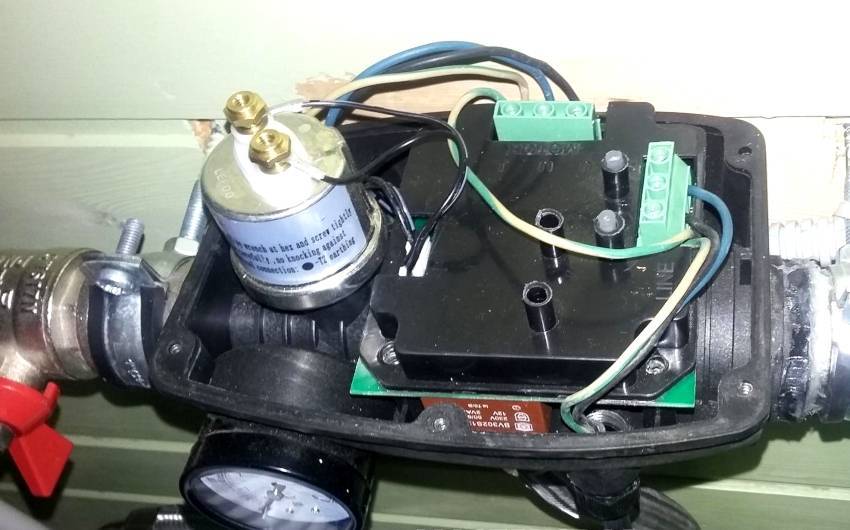

Схема подключения глубинного насоса с автоматикой «ТУРБИПРЕСС» стандартная

• допустимое рабочее напряжение – 170-250 В;
• максимальный ток – 16-20 А;
• максимальная пропускная способность насоса –120 л/мин., минимальная – 3 л/мин.;
• уровень давления для включения – 0,5-4,5 бар, для выключения – 2-5 бар;
• показатель срабатывания защиты – 5,5-7 бар.

Схема подключения глубинного насоса с автоматикой «ТУРБИПРЕСС» стандартная: блок устанавливается на напорную трубу насоса до первой точки потребления воды из системы.

Подключать данную автоматику не допускается в систему без гидроаккумулятора. Минимальный объем мембранного бака должен быть не менее 20 л.

Автоматику «ТУРБИПРЕСС» нельзя подключать в систему без гидроаккумулятора

Как подключить?

Алгоритм подключения гидроаккумулятора имеет небольшие отличия в зависимости от типа установки и разновидности насоса.

Водопровод с поверхностным насосом

Это наиболее распространённое инженерное решение для загородного дома. В этом случае насос всегда находится внутри подсобного, а иногда и жилого помещения. Рядом с ним располагается гидроаккумулятор с автоматическим блоком управления.

Алгоритм подключения аккумулятора:

1. Выполняется проверка давления воздуха с помощью автомобильного манометра через ниппель. Его показатель должен быть на 0,3 бара меньше установленного производителем на реле давления.
2. Подготавливаются узлы и материалы для подключения: штуцер с пятью выводами, лента ФУМ или пакля, манометр и реле давления (идут в комплекте с оборудованием).
3. Штуцер монтируется к аккумулятору при помощи фланца с пропускным клапаном.
4. Закрепляются все остальные элементы. Вкручиваются водопроводные трубы для забора и подачи воды, подсоединяется в соответствующие выводы штуцера реле и манометр.
5. Включается насос и все места соединений проверяются на протечку.

Водопроводная система для двух жилых домов от одного насоса

Это редкое инженерное решение, позволяющее использовать для забора воды один источник.

Алгоритм подключения аккумуляторов:

1. Выполняется проверка давления воздуха в обоих аккумуляторах способом указанным выше. Давление должно быть одинаковым иначе вода не будет поступать в один из аккумуляторов!
2. Выполняется разводка водопровода на две отдельных системы. Для этого в колодце устанавливается тройник, подсоединённый к насосу и двум водопроводам в разных домах.
3. Автоматика монтируется только к одному из гидроаккумуляторов. Ко второму подключаются трубы для поступления и подачи воды, а также манометр.

Более практичным решением будет установка одного аккумулятора на два дома с врезанием тройника. Такой монтаж требует более мощного насосного оборудования, но при этом не возникает проблем с настройкой гидроаккумуляторов (не нужна синхронизация давления).

Похожий принцип подключения используется для усиления уже установленной ранее насосной станции. Второй гидроаккумулятор снизит нагрузку на двигатель, позволив насосу включаться реже.

Подключение погружного или скважинного насоса

Важнейшее значение в такой системе водоснабжения имеет установка обратного клапана, который монтируется сразу за насосом перед водозаборной трубой и обеспечивает поддержание давления в системе (вода произвольно не стекает).

Порядок работ следующий:

1. Измеряется с помощью верёвки, оснащённой грузилом, глубина колодца или скважины.
2. Насос опускается в шахту на глубину примерно в 0,5 метра от дна. Предварительно на него устанавливается обратный клапан!
3. Водозаборный шланг или труба соединяется с реле давления. Для этого используется штуцер на пять разъёмов.
4. К штуцеру подключается манометр и водопровод. А сам штуцер крепится к гидроаккумулятору.
5. Все соединения проверяются на протечку. Необходимо использовать ленту ФУМ для обеспечения герметичности всей системы.

Монтаж реле давления

При подключении этого важнейшего технического узла необходимо обратить внимание на специальные метки. Для этого с реле снимается защитная крышка

Под ней расположены контакты, обозначенные соответствующими указателями. «Насос» – место подключения указанного агрегата, «сеть» – точка для подвода кабеля электрического питания.

Если меток не обнаружено (такой недостаток присутствует у некоторых моделей гидроаккумулятров), хозяину придётся обращаться к электрику, так как определять на глаз способ подключения нельзя. Для герметизации места соединения реле со штуцером используется технический лён (пакля) с герметиком либо лента ФУМ.

Подключение гидроаккумулятора для поверхностного насоса

Подключение такого типа происходит в несколько определенных этапов

Следует обратить непосредственное внимание на уровень давления, что внутри. Оно обязано быть несколько большим нежели, показатели, что есть на реле, ориентировочно до одного бара

Подготовка к подключению

Потребуется специализированный штуцер, ориентированный на пять выходов, что предназначается для соединения с устройством гидроаккумулятор, манометром, реле и, естественно, с насосным агрегатом. Подготовьте манометр, паклю и реле для настройки-регулирования давления. Произведите подсоединение штуцера с бачком, для чего можно вполне использовать любой шланг, что оснащен пропускным клапаном.

Поочередно интегрируйте оставшиеся элементы. Протестируйте, естественно, после соединения систему на наличие возможных протечек

Обратите предельное внимание на все соединения, что достаточно важно

При подключении всех устройств обратите непосредственное внимание на все метки, что присутствуют. Не перепутайте провода, что предназначены для контактов под крышкой.
Они обозначаются как «Насос» и «Сеть», обратите также и на эти показатели внимание

Если же вы не обнаружите такие метки, то обратитесь к высококвалифицированному профессионалу-специалисту для осуществления подключения.

Схема погружного типа различима лишь тем, что процесс всех выполняемых соединений заключается в особенности подключения именно внутри источника.

Как настраивать и обслуживать гидроаккумулятор

Чтобы гидроаккумулятор работал нормально, он нуждается в правильной настройке. Оптимальной считается ситуация, когда давление в воздушной полости на 10% уступает нижнему порогу реле (порогу запуска насоса). Признаком того, что пороговая установка нуждается в корректировке, служит сокращение цикла заполнения гидробака водой.

Подкачку или стравливание воздуха осуществляют через соответствующий ниппель на корпусе гидропневмобака. Перед началом настройки из мембраны спускают воду и обесточивают насос. Процесс обезвоживания контролируют по манометру системы. Для подкачки воздуха внутрь пневматической полости используют компрессор со специальной насадкой либо автомобильный насос (ручной, электрический).

Обслуживание гидроаккумулятора включает в себя следующие периодические операции:

Проверку и восстановление нормативного давления (оно указано на баке). Согласно с рекомендациями производителей делать это нужно 2-3 раза в год. В противном случае, нагрузки на резиновую мембрану со стороны жидкости вырастут, и она выйдет из строя (порвется). Определение участков утечки воздуха. Для этого места соединений обмазывают мыльным раствором, пузыри которого указывают на места пропусков

Особое внимание уделяется ниппелю и фланцу. Ежемесячное тестирование нижнего и верхнего порога реле, корректируемые при необходимости. Визуальный осмотр корпуса на предмет механических повреждений и следов коррозии

Проверку целостности эластичной мембраны. При необходимости, ее заменяют

Визуальный осмотр корпуса на предмет механических повреждений и следов коррозии. Проверку целостности эластичной мембраны. При необходимости, ее заменяют.

Назначение современного гидроаккумулятора

Долговечность, экономичность и бесперебойность работы системы водоснабжения целиком зависят от схемы подключения. Одним из основных элементов системы считается гидроаккумулятор. От правильности выбора схемы его обвязки и будет зависеть работоспособность всего комплекса. – содействовать стабильности подачи воды, стабильности давления воды в системе и обеспечение необходимого резервного объема воды, в зависимости от модели и типа устройства.

В принципе, все гидроаккумуляторы устроены однотипно. Их работа построена на взаимодействии сжатого воздуха и воды. Сжатый воздух оказывает давление на массу воды посредством резиновой мембраны, тем самым поддерживая необходимый его уровень во всей системе. Это может пригодиться тогда, когда бывают перебои с электроэнергией или временной недееспособностью водяного насоса, когда давление в системе нестабильно.

Виды и бренды гидроаккумуляторов

Схема подключения гидроаккумулятора для систем водоснабжения напрямую зависит от типа гидроаккумулятора, поэтому мы просто обязаны рассмотреть их хотя бы схематически. Несмотря на практически одинаковый принцип действия, все гидроаккумуляторы могут иметь некоторые особенности конструкции, прямо влияющие на их физическое расположение и, как следствие, на схему подключения:

А вот тип расположения гидроаккумулятора как раз непосредственно зависит от типа насоса, подающего воду. Так, горизонтальные модели в основном используются для выносных, наружных насосов, а в паре с погружными работают вертикальные гидроаккумуляторы. Из отечественных производителей гидроаккумуляторов самым востребованным, но не самым качественным считаются гидроаккумуляторы Джилекс, а из европейских брендов – Рефлекс и Цильмет.

Принцип работы гидроаккумулятора

Если система только что смонтирована, большую часть внутреннего объёма гидроаккумулятора занимает та камера, которая предназначена для воздуха. Поступая в грушевидную мембрану через патрубок, вода сжимает воздух. Это происходит вплоть до той поры, пока не будет достигнуто предусмотренное давление. Затем реле отключает насос. Работу реле можно отрегулировать.

Когда мы открываем вентиль и используем воду для своих нужд, происходит разгерметизация системы. Воздух, надавливая на мембрану, помогает воде выйти из ёмкости. Этот процесс будет происходить, пока давление в системе не снизится до установленного минимума -1,5 атм. В этот момент должен заработать насос, нагнетающий в бак воду.

Как известно, в воде тоже есть растворенный воздух. Когда он скапливается внутри мембранного мешка, работа гидроаккумулятора ухудшается, поэтому его необходимо стравить. На некоторых моделях для этой цели имеется специальный клапан. Если клапана нет, нужно раз в 1-3 месяца устраивать мембранному баку профилактику.

Важно правильно вмонтировать гидроаккумулятор в систему водоснабжения. Тогда при его поломке или при проведении на нем профилактических работ, устройство можно будет легко разобрать так, чтобы не пришлось полностью сливать воду из всей системы

При открывании любого водопроводного крана системы объем воды в баке уменьшается, как следствие падает давление. Падение давления до заданного значения фиксирует реле, которое запускает в работу насос (+)

Устройство и назначение гидробака

Гидроаккумулятор, который иначе называют гидробаком или мембранным баком, – это герметичная металлическая ёмкость, в которую помещена частично заполненная водой эластичная мембрана грушевидной формы. По сути, мембрана, помещенная в корпус гидробака и прикрепленная к его корпусу фланцем с патрубком, разделяет его ёмкость на две части: водную и воздушную.

При увеличении объема воды в гидробаке естественным образом уменьшается объем воздуха. В результате повышается давление в поставляющей воду системе. При достижении заданных пользователем параметров давления оно фиксируется реле, которое планомерно подает команду на отключение насоса.

Корпус бака выполнен из металла, но вода не контактирует с ним: она заключена внутрь камеры-мембраны, которую производят из прочного резинового бутила.

Этот стойкий к воздействию бактерий материал помогает воде не терять тех качеств, которые предъявляются к ней санитарными и гигиеническими нормами. Питьевая вода при взаимодействии с резиной сохраняет все свои замечательные свойства.

Вода в мембранный бак попадает через присоединительный патрубок, снабженный резьбовым соединением. Напорный патрубок и выход соединительного водопровода должны, в идеале, иметь одинаковые диаметры. Это условие позволяет избегать дополнительных гидравлических потерь внутри трубопровода системы.

Чтобы регулировать давление внутри устройства, в воздушной камере предусмотрен специальный пневмоклапан. Воздух накачивается в отведенный для него отсек через обычный автомобильный ниппель. Кстати, через него можно не только докачать воздух, но, при необходимости, и стравить его излишки.

Закачивают воздух внутрь мембранного бака, используя для этой цели компактный автомобильный или простой велосипедный насос. При поступлении воды в резиновую грушу сжатый воздух оказывает её напору сопротивление, не позволяя мембране прорваться. Давление внутри гидроаккумулятора тоже регулируется с помощью сжатого воздуха.

Монтаж с погружным насосом

Схема подключения гидроаккумулятора к скважинному насосу. (Для увеличения нажмите)

В случае, если вода в системе водоснабжения берется из скважины, насос, качающий воду в гидроаккумулятор, располагается под землей.

Главная особенность такой схемы подключения – наличие в системе обратного клапана.

Благодаря этому приспособлению накачанная вода не сможет утечь обратно в скважину.

Монтаж обратного клапана осуществляется до подключения остальных элементов системы. Устанавливается он прямо на насос одним концом, к другому же подключается трубопровод, идущий к гидроаккумулятору.

Подключение гидроаккумулятора к погружному насосу происходит в следующем порядке:

1. Измеряется глубина, на которую предстоит опустить насос так, чтобы он не доставал до дна колодца или скважины примерно на 30 см. Для измерения используется веревка с грузом.
2. Насос с подключенным клапаном опускается в скважину и фиксируется страховочным тросом.
3. Труба от насоса, выходящая на поверхность, подключается к реле давления воды через штуцер.
4. К тому же штуцеру подсоединяется гидроаккумулятор, водопровод потребления и система управления. Таким образом, понадобится пятиразъемный штуцер.

Примите во внимание: очень важно сделать все соединения герметичными, для чего можно использовать ленту ФУМ или обычную паклю, пропитанную герметиком
