Печка на отработке своими руками: чертежи, видео и пошаговое фото

Правила эксплуатации

Печь на отработке

Печи на отработке относятся к устройствам с повышенной пожароопасностью, поэтому при ее установке и эксплуатации следует соблюдать следующие правила:

1. Буржуйка не должна располагаться на сквозняке
2. В забитой сажей печи вероятность выплеска кипящего масла очень высока. Поэтому подобные конструкции требуют регулярной чистки
3. Заполнять камеру маслом полностью во избежание выплескивания его при нагревании строжайше запрещено – его заливают лишь на 2/3, а еще лучше на половину бака, чтобы оставалось достаточно места для образования паров
4. Долив топлива в процессе работы печи также запрещен
5. Нельзя использовать масла с примесью других веществ, а также бензин или дизельное топливо. Может произойти взрыв
6. Расстояние между буржуйкой и стеной – не менее 0,5 м
7. Устанавливать ее допускается только на металлический лист или пол из бетона
8. Если стены помещения обиты горючим материалом, в районе расположения печи их требуется дополнительно обшить листовым металлом. Это также поможет перенаправить поток теплого воздуха в помещение и увеличить КПД устройства
9. Не следует хранить в кочегарке любые легко возгораемые предметы или вещества

Автор следующего ролика до тонкостей изучил весь процесс изготовления подобных конструкций и с удовольствием делится собственными наработками со своими подписчиками.

https://youtube.com/watch?v=GBxHKPlkty4

ВИДЕО: Печь на отработке своими руками.

Печь на отработке: виды, устройство, чертежи, инструкция по изготовлению своими руками (Фото & Видео) +Отзывы

7.3
Общий балл

Печь на отработке

Удобство

7

Эффективность

8

Безопасность

7

Рейтинг пользователей: Be the first one!

Основные виды

В принципе, домашний мастер может изготовить подобную конструкцию из:

• из металлических листов или газового баллона;
• конструкция, в которой масло поступает по каплям;
• агрегат со вспомогательным наддувом.

Самым простым вариантом является использование газового баллона (детальнее эту конструкцию мы рассмотрим несколько позже), толстых стальных листов или же металлических труб большого сечения. Сложнее соорудить печь, предусматривающую дополнительный наддув воздуха – здесь, помимо всего прочего, потребуется установка вентилятора для того, чтобы подавать воздух на отсек No2, в котором происходит сгорание паров топлива.

Благодаря вентилятору, топливная смесь будет сгорать более эффективно, а выработанное тепло будет равномерно и быстро распространяться по отапливаемому помещению. Подобные конструкции подходят для гаражей, которые нужно нагреть как можно оперативнее.

Агрегат с капельной подачей топлива крайне непросто изготовить собственноручно. Для этого нужны чертежи, сделанные профессионально (их можно отыскать в соответствующей литературе или в Сети), а также соответствующие знания в области отопительного оборудования на отработанном масле. Но если все сделать правильно, то можно будет обзавестись небольшим, экономным и поистине функциональным прибором, с помощью которого можно обогревать теплицу, гараж и прочее.

Популярные варианты печей на отработке заводской сборки, их характеристики

Печь Тепламос НТ-612 часто выбирается в качестве аппарата, применяемого для отопления гаража. Мощность такого капельного безвентиляторного обогревателя может варьироваться в переделах 5-15 кВт. Расход топлива составляет 0,5-1,5 л/час.

Статья по теме:

Данная печь на отработке для гаража относится к устройствам закрытого типа. Она укомплектована дымоходом, трубой для подачи воздуха и встроенным баком, рассчитанным на 8 литров топлива. Во внутренней камере происходит сгорание горючего. Работа аппарата начинается с электроразогрева плазменной чаши. По достижении необходимой температуры происходит подача топлива и выполняется принудительное перемещение воздуха в камеру сгорания. Средняя стоимость аппарата составляет 30 тыс. руб.

Еще одной популярной моделью является печь Жар-25 (МС-25). Данный аппарат может работать не только на отработанном масле, но и на солярке. Устройство функционирует от электросети, которая питает внутренний вентилятор. Тепловая мощность печи варьируется от 25 до 50 кВт. Она рассчитан на обогрев помещения площадью до 500 кв. м. Максимальный расход топлива составляет 4,5 л/час. Аппарат имеет большие габариты. Его вес достигает 130 кг. Данная печь нуждается в оборудовании хорошим дымоходом. Купить ее можно за 45 тыс. руб.

Печь на отработке укомплектована дымоходом, трубой для подачи воздуха и встроенным баком

Печка на отработке своими руками из листового металла и труб

В зависимости от типа устройства конструкция может быть создана из труб разных диаметров или из листов железа. Для работы понадобятся такие инструменты:

• болгарка с отрезным и шлифовальным кругом;
• листовой металл и трубы;
• сварочный аппарат и электроды;
• уголки металлические;
• краска по металлу, выдерживающая воздействие высоких температур.

Перед тем как сделать печь на отработке, выполняется подробный чертеж аппарата. Его можно создать самостоятельно или воспользоваться готовыми вариантами, которые несложно найти на сайтах в сети интернет.

Первым этапом является изготовление нижней части камеры, соединяющейся с топливным баком. Она имеет вид округленного или прямого бака с крышкой, где располагаются две трубы. Первая используется для подачи масла, а вторая – для укрепления трубы, которая уходит в среднюю часть аппарата. Элементы для бака вырезаются болгаркой и соединяются согласно чертежу.

В зависимости от типа устройства конструкция может быть создана из труб разных диаметров или из листов железа

К стенкам бака привариваются дно и металлические уголки, которые выполняют роль ножек конструкции. Для создания крышки берется лист металла, в котором производятся отверстия. Первое, диаметром 100 мм, располагается в центре; второе, размером 60 мм, находится ближе к краю. Крышка должна быть съемной, благодаря чему облегчится процесс очистки печки.

Для подачи кислорода используется труба длиной около 37 см и диаметром 100 мм. В ней по всей длине элемента выполняются отверстия, необходимые для поступления кислорода. Труба приваривается перпендикулярно крышке в нижней части аппарата. На ней фиксируется воздушная заслонка, которая будет крепиться с помощью заклепки или болтов. Отверстие под заслонкой должно быть размером 6 см. Оно предназначено для подачи масла и разжигания топлива.

Конструкция верхнего бака осуществляется по аналогии с устройством нижней емкости согласно чертежу печи на отработанном масле своими руками. Стенки изделия должны иметь толщину не менее 350 мм. В дне бака вырезается дно диаметром 10 см, которое нужно расположить ближе к краю. К нижней части отверстия приваривается небольшой кусочек трубы диаметром 11 см. Это необходимо для присоединения элемента к емкости сжигания газов.

Перед тем как сделать печь на отработке, выполняется подробный чертеж аппарата

Поскольку верхняя крышка печи на отработке с наддувом поддается воздействию высокой температуры, для ее изготовления следует использовать металлический лист толщиной не менее 6 мм. В крышке выполняется проем под дымоходную трубу, которая должна совпадать с проемом на дне емкости. Между данными элементами монтируется перегородка из плотного металлического листа, располагающаяся возле дымового отверстия. К верхней части крышки крепится труба, соединяющаяся с дымоходной частью. Детально процесс самостоятельного изготовления можно увидеть на видео печи на отработке.

Принцип работы печи на отработанном масле

Прототипом для масляных печей, работающих на отработанном масле, является керогаз, который применялся ранее в деревнях и на дачах. В качестве топлива в нем использовался керосин, пары которого дожигали в отдельной камере. Чтобы сэкономить на топливе, был разработан вариант сжигания отработанного масла. Его можно приобрести бесплатно или за умеренную стоимость на любом СТО.

Составные элементы печки на отработанном масле

Создание самодельной печки на отработке не является трудным процессом. Главная задача состоит в правильной организации системы для продуктивного процесса сгорания масла. Для обеспечения полного сжигания паров тяжелые компоненты необходимо предварительно расщепить на легкие, что осуществляется в результате пиролиза. Для эффективного испарения осуществляется надлежащий подогрев масла.

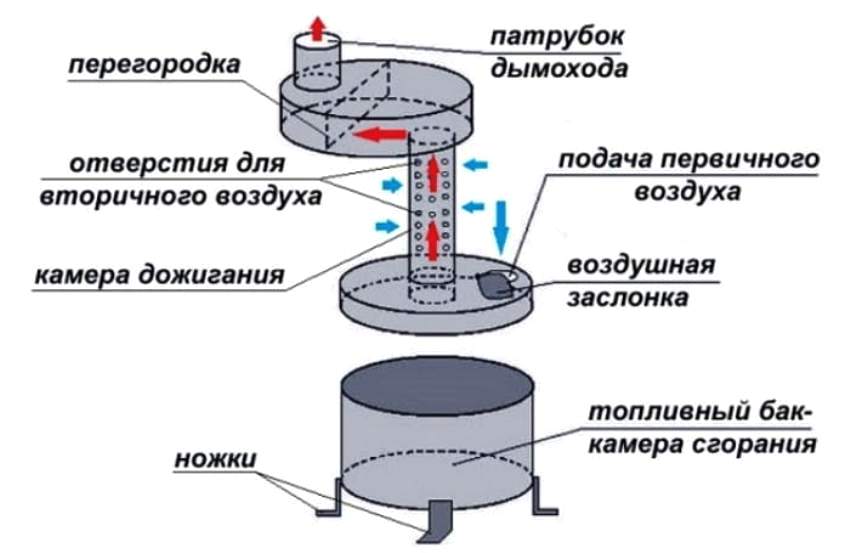

Принцип работы масляной печи на отработке состоит в следующем. В первую очередь в нижней камере аппарата выполняется поджиг отработки. Интенсивность горения регулируется с помощью дроссельной заслонки в корпусе устройства, через которую в камеру поступает воздух. Пары масла, перемешанные с кислородом, по вертикальной трубе поднимаются вверх. Труба соединена с верхним бачком, который является камерой дожигания.

Смесь перемешивается под воздействием силы Кориолиса (силы инерции). Интенсивность процесса достигается правильным выбором диаметра и длины камеры сгорания. Для обеспечения полного сжигания воздух через заслонку должен поступать в достаточном количестве. Для этого он подсасывается дополнительно через отверстия, выполненные в вертикальной перфорированной трубе, соединяющей бачки.

Интенсивность горения регулируется с помощью дроссельной заслонки в корпусе устройства

Поток газов направляется в камеру окончательного дожигания, в которой верхняя часть расширена. При ее изготовлении выполняется горизонтальный разнос между входом дымохода и выходом камеры сгорания, что необходимо для обеспечения температурного скачка между зонами окисно-азотного и кислородного дожигания. При значении температуры ниже 600 °С оксиды азота являются активнее кислорода. Разлагаясь, они окисляют частицы топлива. С повышением температуры в качестве основного окислителя выступает кислород. Вредные вещества через дымоход отводятся в атмосферу.

Делаем пиролизную печь на отработке

Теперь вы знаете, как собрать печь из газового баллона своими руками. Работающий на отработке или на любом масле агрегат порадует вас большим количеством тепла. Например, представленная выше схема печи на отработке рассчитана на обогрев помещения площадью 70-80 кв. м. Давайте теперь рассмотрим схему создания пиролизного агрегата – то есть, небольшой буржуйки.

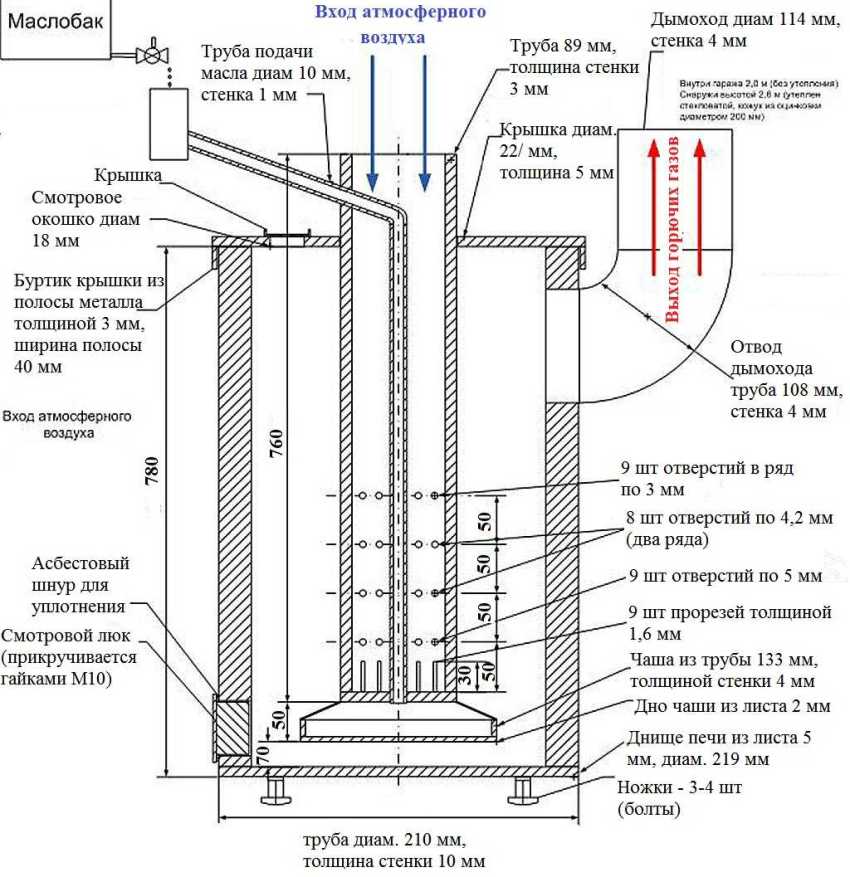

Схема сборки пиролизной печи, работающей на отработке.

Данная печь будет состоять из трех основных частей:

• Емкость для масла с крышкой и заслонкой;
• Камера сгорания/пиролиза;
• Камера дожигания.

Венчается все это дымоходом. Его рекомендованная длина – не менее трех метров, но лучше всего работают дымоходы высотой 4-5 метров.

Емкость для масла делается из отрезка трубы диаметром 344 мм, ее высота составляет 100 мм. Снизу привариваем крышку из листового железа. Верхняя крышка у нас съемная, она делается из трубы диаметром 352 мм – к ней привариваются бортики высотой 600. В крышке делаем центральное отверстие под камеру сгорания диаметром 100 мм. Рядом делаем отверстие диаметром 60 мм – оно будет служить поддувалом. Это отверстие закрывается простой вращающейся крышкой.

Регулируя просвет поддувала, мы сможем регулировать интенсивность горения, что повлияет на температуру воздуха в помещении. Если полностью закрыть поддувало на работающей печи, она может потухнуть.

Делаем камеру дожигания – используем трубу диаметром 352 мм и высотой 100 мм. В нижней части делаем отверстие диаметром 100 мм, в которое вставляется труба камеры сгорания. В верхней крышке делаем отверстие диаметром 100 мм под дымоход. Внутри, поближе к дымоходному отверстию, привариваем небольшую перегородку шириной 330 мм и высотой 70 мм. Наша печь на отработке своими руками почти готова.

Осталось доработать камеру сгорания. Здесь все просто – берем дрель и сверло на 9 мм, сверлим 48 отверстий (6 рядов по 8 отверстий в каждом). При общей высоте трубы камеры сгорания 360 мм, отверстия должны располагаться на участке, отстоящем на 20 мм от нижней части и 50 мм от верхней части.

После завершения всех работ проверьте герметичность всех сварных швов – это позволит рассчитывать на максимальную эффективность печки.

Проверку работоспособности получившегося агрегата проводите на улице. Это убережет вас от возможного пожара и других несчастных случаев.

Приступаем к испытаниям печи – устанавливаем ее на улице, заливаем отработку в емкость для масла, сверху подливаем керосин. Аккуратно поджигаем, оставляя поддувало открытым. Спустя некоторое время, печка выйдет на рабочий режим – можно отрегулировать интенсивность горения с помощью поддувала. После этого печка переносится в помещение (оно должно быть проветриваемым).

Для того чтобы обогрев был максимально эффективным, установите печь на отработке в углу, а боковые стенки оббейте оцинкованным железом, чтобы все тепло отражалось внутрь помещения.

Изготовление печи из стальных листов – советы домашним мастерам

Агрегаты из стальных листов пользуются немалой популярностью среди собственников гаражей и мастерских. Такая печь будет не только отапливать помещение – с ее помощью можно даже готовить пищу! Что характерно, габариты конструкции довольно компактны.

Алгоритм действий при изготовлении печи из листов стали выглядит следующим образом.

Шаг 1. Для начала вы должны найти подходящий чертеж печи на «отработке».

Шаг 2. После этого изготовьте дно топливника и дно корпуса, используя для этого листы 6-миллиметровой толщины. Для изготовления самого резервуара используйте сталь толщиной 4 миллиметра. Все эти заготовки довольно легко сделать, если вооружиться болгаркой.

Шаг 3. Возьмите лист толщиной 4 миллиметра, вырежьте из него полоску, ширина которой составляет 11,5 сантиметра, сложите ее в кольцо диаметром порядка 34 сантиметров (для этого удобно использовать листосгибочный станок), после чего приварите полосу к нему. В результате у вас получится труба резервуара для отработанного топлива.

Шаг 4. Взяв тот же лист, вырежьте 34-сантиметровый круг, который послужит в роли крышки для изготовленного в предыдущем шаге резервуара. Приварите к крышке с 4-х сторон железные уголки.

Шаг 5. Теперь возьмите лист толщиной 6 миллиметров, вырежьте из него полосу 6-сантиметровой ширины, а затем – второй круг. Диаметр этого круга, равно как и кольца, должен несколько превышать 35 сантиметров.

Шаг 6.  Прорежьте в центре круга 10-сантиметровое отверстие под дымоход, а рядом с ним – еще одно, на 5,5 сантиметра. Через второе отверстие будет производиться подача горючего. В конце сварите кольцо и круг в единую конструкцию, чтобы получить бак для заливки отработанного масла.

После этого можете приступать к изготовлению нижней части бака. Возьмите лист толщиной 6 миллиметров, вырежьте из него круг и, отступив от края 2 сантиметра, проделайте в нем (круге) отверстие под патрубок для дымохода. Для изготовления самого патрубка отрежьте 13-сантиметровый кусок трубы, имеющей сечение 10 сантиметров. Следующий этап – создание перегородки, для чего будет использоваться все та же 6-миллиметровая сталь. Вырежьте из нее прямоугольник 7х33 сантиметра, а готовую перегородку установите в круг диаметром 35 сантиметров и надежно приварите. Теперь можете устанавливать и сам патрубок.

Продолжаем изготавливать печь на отработанном масле своими руками. Возьмите первую трубу, проделайте в нижней ее части 48 отверстий по 0,9 сантиметра каждое (по восемь на окружность, суммарное количество кругов – шесть, а расстояние между ними – шесть сантиметров). Теперь эту трубу после обработки можно устанавливать в крышку бака для топлива

Важно, чтобы в итоге труба располагалась абсолютно ровно. Если заметите отклонения, обработайте трубу с помощью напильника либо болгарки

1. Соединяются две части емкости, причем их также не нужно сваривать. Для обеспечения плотного соединения используются уплотняющие кольца.
2. К трубе, на которой 48 отверстий, необходимо приварить емкость для заливки топлива, в то время как с другой стороны – пару деталей, соединенных кольцами.
3. Затем на дырку для подачи масла ставится глазок (специальная круглая пластинка), который можно будет легко открывать и закрывать.

В самом конце необходимо установить дымоход. Длина его должна составлять минимум 4 метра

Важно, чтобы снаружи он был расположен по вертикали (никаких отклонений быть не должно – используйте строительный уровень). А вот в самом помещении допускается незначительный наклон дымоходной трубы

Изготовление простейшей буржуйки на отработке

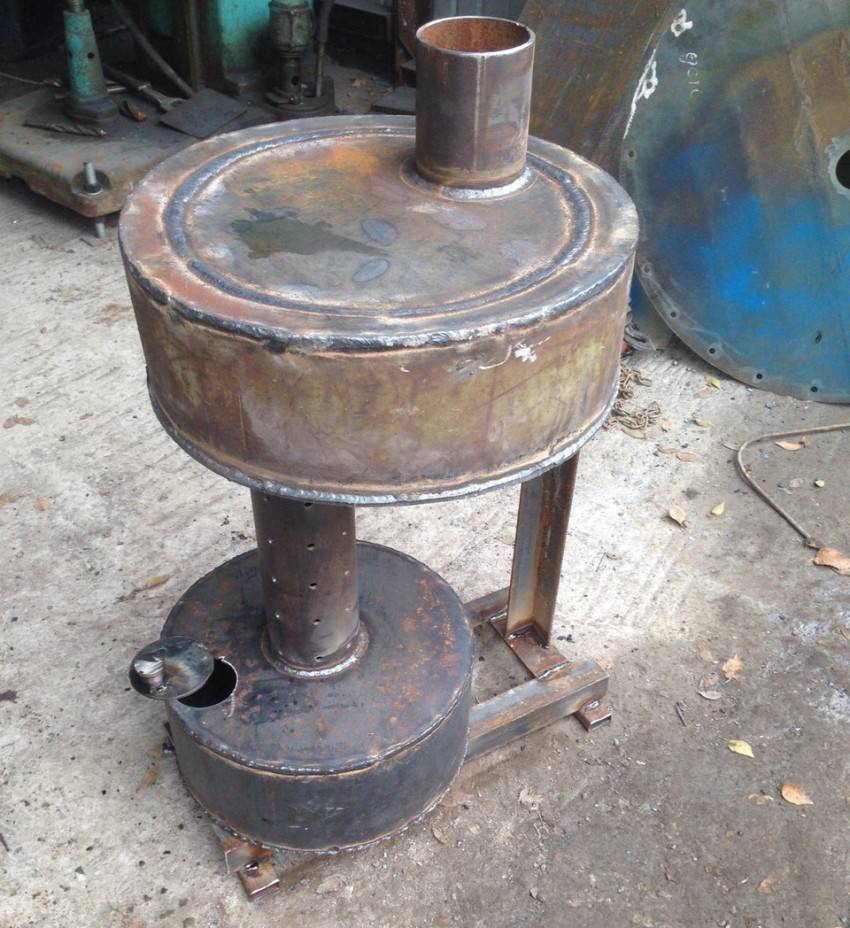

Буржуйки на отработке

Чтобы печь на отработке, прослужила дольше, для ее изготовления лучше брать толстостенный металл – для верхней камеры, нагреваемой сильнее, толщиной 6 мм, для остальных частей 4-миллиметровые листы. Если под рукой нет листов подходящего размера, использовать для сборки печи можно старые газовые баллоны или бочки.

1. Размеры изделия выбираются произвольные. К примеру, печь размером 75х35х50 см будет способна протопить помещение до 120-130 куб. м
2. Объем обеих камер должен быть равным. Слишком большие их делать ни к чему, иначе горячий газ будет тут же остывать. Достаточно 10-30 л
3. Стандартная ширина камер 30-40 см. Высота должна быть небольшой – 10-15 см
4. Трубу, соединяющую между собой камеры, делают перфорированной. Расстояние между отверстиями 7-10 см. Их диаметр должен быть равен 10-16 мм. Длина трубы в зависимости от объема камер 35-65 см
5. Количество отверстий напрямую зависит от длины трубы. Их площадь должна равняться 10% от общей поверхности. Соотношение ее длины к диаметру – 4:1
6. Чтобы металл при перегреве не деформировало, для снижения нагрузки на трубу камеры лучше соединить между собой также толстым прутом
7. В печи также предусматривают заслонку для регулировки подачи воздуха. При розжиге ее полностью открывают, а после закипания масла перекрывают. Чаще всего такую заслонку совмещают с отверстием для заливки масла
8. Для обеспечения достаточного поддува печь устанавливают на ножках. Полы в подсобных помещениях редко бывают слишком ровными, поэтому ножки лучше сделать регулируемыми. Заменить их можно кирпичами, скрепленными между собой раствором
9. Во избежание пожароопасных ситуаций никаких перекосов быть не должно – печь устанавливают строго горизонтально, выверяя ее расположение строительным уровнем
10. Из-за небольшой массы изделия (она составляет около 30 кг) существует большая вероятность опрокидывания. Поэтому ножки лучше прикрутить к полу

Если печь начала коптить, попытайтесь отрегулировать положение подачи воздуха. Если это не помогло, возможно, в конструкции печи допущена серьезная ошибка.

Лучшие ноутбуки для работы и учебы | ТОП-15: Рейтинг 2022 + Отзывы

Увеличение эффективности обогрева помещения

Для усиления эффективности нагрева помещения требуется обеспечить более интенсивный отбор у печки излишков тепла. Сделать это можно двумя способами:

• принудительным обдувом горячего корпуса – воздушное отопление;
• нагревом воды с последующей перекачкой ее в систему отопления – радиаторная система обогрева.

Отбор тепла производится в верхней зоне, где температура достигает максимума. Оба варианта уже разработаны и ниже представлены самые удачные и простые конструкции таких печек.

Печка на отработанном масле с воздушным обдувом

На фото хорошо видно, как организована дополнительная камера для нагрева воздуха. Перегородки образуют своеобразный лабиринт и удлиняют путь прохождения через нагретую зону. Камера воздушного обдува наваривается сверху верхней камеры сгорания. По уверениям разработчиков, эффективность нагрева помещения возрастает более чем в два раза.

Вместо воздушного лабиринта можно приварить водяной котел. Нагретую воду придется гнать в радиаторы насосом, но увеличение эффективности обогрева помещения того стоит.

Разновидности печей на отработке

Выше уже говорилось о том, что простейшая буржуйка не слишком удобна и эффективна. Поэтому появились различные варианты модификаций, которые мы рассмотрим ниже.

Печь на отработке из старого газового баллона

Здесь тоже потребуется листовой металл 4 мм (примерно 50 кв.см), но более важен другой базовый элемент – отработанный газовый баллон емкостью 50 л, лучше старого советского образца, пропановый. Кислородный тяжелее и массивнее, с ним трудно работать. Кроме этого, нужны:

• стальная труба диаметром 100 м, длиной 2000 мм;
• вентиль с резьбой ½ дюйма;
• стальной уголок с полкой 50 мм, метр или немного больше;
• хомуты;
• петли;
• кусок шланга для подачи топлива;
• автомобильный тормозной диск. Диаметр подбираем так, чтобы он свободно входил в баллон;
• еще один баллон (фреоновый) для создания топливного бака.

Последовательность работы:

1. спускаем остатки газа из баллона, сверлим в дне отверстие и промываем баллон водой;
2. вырезаем в боковой стенке два проема – большой нижний и меньший верхний. В нижнем будет располагаться топливная камера, в верхнем – камера дожигания. Кстати, если размеры нижнего проема позволяют, помимо отработки можно будет использовать в качестве топлива дрова;
3. из стального листа делаем дно камеры дожига;
4. из трубы изготавливаем горелку – место, где летучие газы смешиваются с воздухом и воспламеняются. В горелке сверлятся отверстия (по описанному выше принципу), внутри труба ШЛИФУЕТСЯ, это необходимо для большей эффективности изделия;
5. готовую горелку вваривают в дно камеры дожига;
6. из тормозного диска и куска стального листа делаем поддон для отработки. В верхней его части привариваем крышку;
7. для соединения горелки и крышки поддона лучше использовать муфту – это облегчает обслуживание печи;
8. выполняем подвод для горючего. Для этого в стенке баллона выполняется отверстие, в которое вваривается труба с резьбовым краем;
9. на внешнем конце трубы ставится вентиль, к нему подключается шланг. Шланг, в свою очередь, подключается к баллону с топливом;
10. трубу для дымохода вваривают в верхнюю часть баллона, далее «уводят» плавным переходом вверх, до выхода из помещения.

Фактически на этом работа с самой печью закончена, но лучше дополнительно соорудить теплообменник – это увеличит эффективность.

Один из вариантов теплообменника – наваренные на корпус пластины – показан на фото ниже.

Готовая печь с открытыми дверками (петли были нужны именно для них, на петли крепятся вырезанные в пункте 2 куски баллона).

Печь на отработке с наддувом

Эта конструкция также собрана на основе 50-ти литрового баллона.

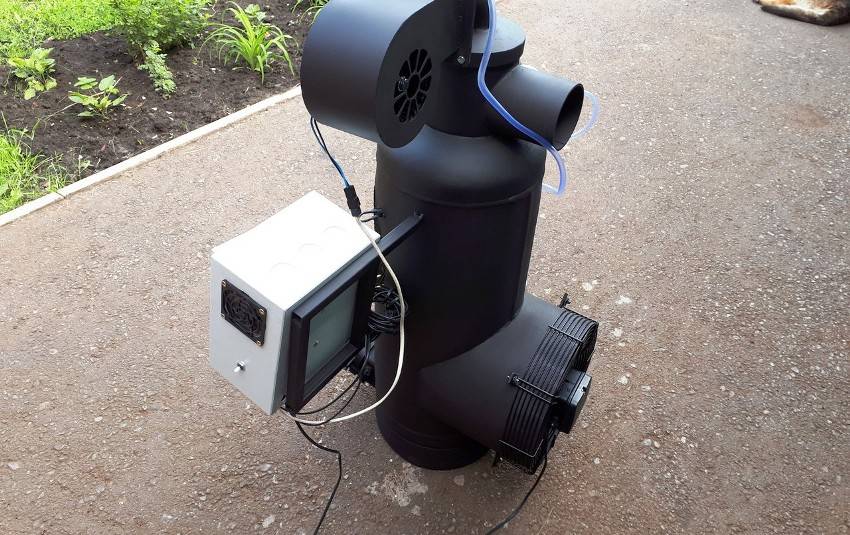

Подача воздуха здесь идет от вентилятора (например, от печки автомобиля ВАЗ 2108), что позволяет увеличить тягу в дожигателе и при этом сделать фактически теплообменником всю поверхность баллона.

Процесс работы и розжиг показаны в видео.

Печь на отработке с водяным контуром

Изготовление печи с водяным контуром может быть практически таким же, как и в наиболее простом варианте. Основное отличие – организация отбора тепла в водный теплоноситель. На фото ниже такая возможность реализована обмоткой трубы вокруг корпуса печи. При этом снизу, естественно, подается холодная вода, сверху выходит нагретая.

Более «продвинутый» вариант – печка с «водяной рубашкой». Фактически корпус заключен во второй, полый, внутри которого циркулирует вода. Нагретая жидкость подается в радиаторы отопления.

Правда, фраза «не дымит» от производителя является некоторым преувеличением – это реально только при регулярной чистке дымохода и использовании достаточно качественного, отфильтрованного топлива.

На чертеже устройство выглядит примерно так.

Печь с капельной подачей топлива

Этот тип печи более безопасен, чем те конструкции, в которые топливо заливается одномоментно. Кроме того, в случае постепенной подачи можно свободно регулировать длительность горения.

Обязательным элементом системы является отдельный бак для топлива, отработка из которого подается небольшими порциями – почти каплями – с помощью специального устройства.

На фото ниже показана конструкция, где имеется расположенный выше топливной камеры отдельный бак с маслопроводом. Базой печи является газовый баллон, для регулировки интенсивности подачи отработки используется вентиль. Подробнее устройство печи рассмотрено выше.

Еще один тип изделия – с выдвижным отсеком для топлива и двойным дожигателем.

Она же, реализованная в металле.

Обратите внимание: благодаря наддуву и отсутствию потерь топлива при заливке расход отработки снижается на 20…30%

Как проверить самодельную печь перед эксплуатацией?

Чтобы обеспечить корректную и эффективную работу оборудования рекомендуется проверить:

• целостность сварочных швов;
• нижний бак, соединительную трубу, дымоход на присутствие засоров;
• чистоту поддувала, фильтра, шланга подачи топлива;
• отсутствие влаги (конденсата, воды оставшейся после уборки).

Совет. Отработанное масло должно достигать не более половины высоты нижней камеры.

Регулярная чистка и проверка устройства гарантирует безопасную эксплуатацию, а также продлит срок службы оборудования. Выбор печи на отработке предоставит удобную возможность утилизации масла, позволит сэкономить на покупке дорогостоящего топлива.

Виды самодельных печек на отработке

Машинное масло, загрязненное примесями, само не воспламеняется. Поэтому принцип работы любой масляной буржуйки основан на термическом разложении топлива – пиролизе. Проще говоря, для получения теплоты отработку нужно нагреть, испарить и сжечь в топке печи, подавая воздух с избытком. Существует 3 вида устройств, где данный принцип реализован различными способами:

1. Простая и самая популярная конструкция прямого горения с дожиганием масляных паров в перфорированной трубе открытого типа (так называемая чудо-печка).
2. Капельная печь на отработанном масле с закрытым дожигателем;
3. Горелка Бабингтона. О том, как она работает и как ее сделать самостоятельно, подробно описывается в другой нашей публикации.

Эффективность отопительных буржуек невысока и составляет максимум 70%. Заметим, что указанные в начале статьи затраты на обогрев рассчитаны по показателям заводских теплогенераторов с КПД 85% (для ознакомления с полной картиной и сравнения масла с дровами вы можете перейти сюда). Соответственно, расход горючего в самодельных отопителях значительно выше – от 0.8 до 1.5 литра в час против 0.7 л у дизельных котлов на 100 м² площади. Учитывайте данный факт, принимаясь за изготовление печи на отработке.

Устройство и недостатки буржуйки открытого типа

Изображенная на фото пиролизная печка представляет собой цилиндрическую или квадратную емкость, на четверть заполняемую отработавшим маслом либо соляркой и снабженную воздушной заслонкой. Сверху приварена труба с отверстиями, сквозь которые за счет дымоходной тяги всасывается вторичный воздух. Еще выше стоит камера дожигания с перегородкой для отбора теплоты продуктов горения.

Принцип действия таков: топливо нужно разжечь с применением легковоспламеняющейся жидкости, после чего начнется испарение отработки и ее первичное горение, вызывающее пиролиз. Горючие газы, попадая в перфорированную трубу, вспыхивают от контакта с кислородным потоком и сжигаются окончательно. Интенсивность пламени в топливнике регулируется воздушной заслонкой.

Данная печка на отработке имеет лишь два преимущества: простота с дешевизной да независимость от электричества. В остальном – сплошные минусы:

• для работы необходима стабильная естественная тяга, без нее агрегат начинает дымить в помещение и затухать;
• вода либо антифриз, попавшие в масло, вызывают мини-взрывы в топливнике, отчего из дожигателя во все стороны брызгают огненные капли и хозяину приходится тушить пожар;
• высокий расход горючего – до 2 л/час при слабой теплоотдаче (львиная доля энергии улетает в трубу);
• неразъемный корпус тяжело чистить от сажи.

Хотя внешне буржуйки отличаются, но действуют по одному принципу, на правом фото пары топлива догорают внутри дровяной печки

Часть этих недостатков можно нивелировать с помощью удачных технических решений, о чем будет сказано далее. В процессе эксплуатации следует придерживаться правил противопожарной безопасности и подготавливать отработанное масло – отстаивать и фильтровать.

Плюсы и минусы капельницы

Кардинальное отличие этой печи заключается в следующем:

• перфорированная труба помещена внутрь стального корпуса из газового баллона или трубы;
• топливо поступает в зону сжигания в виде капель, падающих на дно чаши, размещенной под дожигателем;
• для повышения эффективности агрегат оснащается наддувом воздуха с помощью вентилятора, как показано на схеме.

Схема капельницы с нижней подачей горючего из топливного бака самотеком

Реальный недостаток капельной печки – сложность исполнения для новичка. Дело в том, что целиком полагаться на чужие чертежи и расчеты нельзя, отопитель нужно изготовить и настроить под свои условия эксплуатации и правильно организовать топливоподачу. То есть, потребуются неоднократные доработки.

Пламя накаляет корпус отопительного агрегата в одной зоне вокруг горелки

Второй негативный момент характерен для печек с наддувом. В них струя пламени постоянно бьет в одно место корпуса, отчего последний довольно быстро прогорит, если не сделать его из толстого металла или нержавейки. Зато перечисленные минусы с лихвой перекрываются достоинствами:

1. Агрегат безопасен в эксплуатации, поскольку зона горения полностью закрыта железным корпусом.
2. Приемлемый расход отработанного масла. На практике хорошо настроенная буржуйка с водяным контуром сжигает до 1.5 литра за 1 час для отопления 100 м² площади.
3. Есть возможность обернуть корпус водяной рубашкой и переделать печь на отработке в котел.
4. Топливоподача и мощность агрегата поддается регулировке.
5. Нетребовательность к высоте дымохода и удобство очистки.

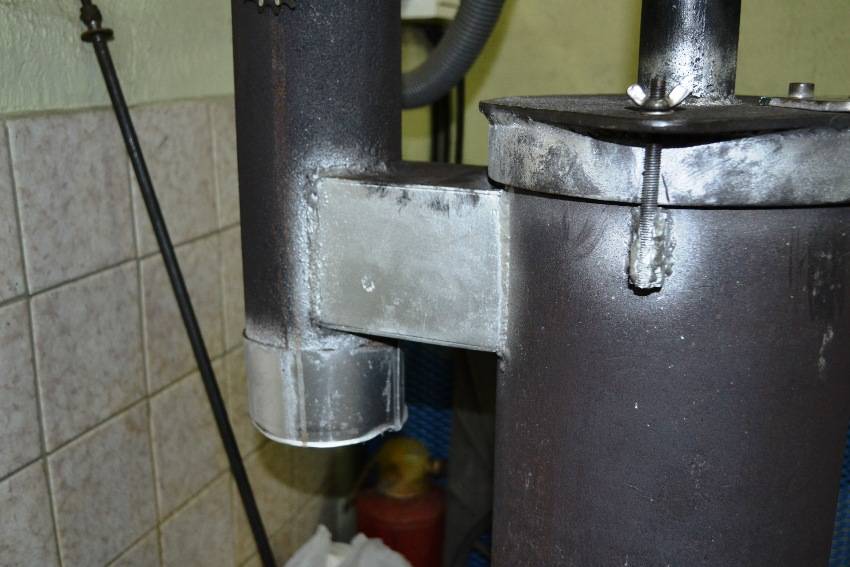

Котел с наддувом воздуха, сжигающий отработавшее машинное масло и солярку
