Установка печи в бане с выносной топкой

Виды печей каменок для бани и сауны.

Перед началом работ необходимо определится с конструкцией и видом печи. Разберем этот вопрос подробно.

Печи подразделяются на металлические и кирпичные.

Металлическая печь для бани и сауны.

Металлическая печь – это быстрый и недорогой способ оборудовать парную надежным отопительным агрегатом. Простые модели умельцы производят из любого подручного материала. Для этих целей используют старые колесные диски, металлические емкости или изготавливают из листовой стали.

Конструкция простая:

• топка с закладкой дров;
• зольник с поддувалом и колосниковой решеткой;
• отделение для укладки камней;
• дымоход.

Если позволяют средства, лучше приобрести чугунную финскую каменку, но стоимость такой печи может превысить затраты на постройку бани.

Кирпичная печь для сауны и бани.

Кирпичные печи – это долгий и затратный вариант для самостоятельного строительства. Здесь понадобится умение выполнения кладки кирпича и знание конструкции и принципа действия агрегата. Но долговечность и производительность намного превосходят стальные печи. Подробнее о кирпичной печи читайте статью «Печь из кирпича своими руками«.

Расположение печи в бане

Разумеется, нельзя установить нагревательный элемент там, где вздумается. Его расположение должно быть четко выверенным и соответствовать определенным стандартам

Для этого вам важно учитывать тип устройства, в каком месте расположены инженерные коммуникации. Более того, вам нужно сделать правильные расчеты того, на каком расстоянии от стен и от полок должна находиться ваша печь

В первом случае — чтобы стены от сильного перегревания не воспламенились, и во втором случае — чтобы добавляя воду на разогретые элементы — брызги воды случайно вас не ошпарили

Более того, вам нужно сделать правильные расчеты того, на каком расстоянии от стен и от полок должна находиться ваша печь. В первом случае — чтобы стены от сильного перегревания не воспламенились, и во втором случае — чтобы добавляя воду на разогретые элементы — брызги воды случайно вас не ошпарили.

Согласно своду строительных норм и правил между печью и стеной, независимо от природы ее покрытия (воспламеняемого или нет) должна выдерживаться дистанция не менее 38 см.

Так как очень редко где можно встретить баню, стены которой выполнены из кирпича. Чаще всего их делают либо полностью деревянными, либо бетон обшивается вагонкой, которая склонна к горению.

В случае, если стены изготовлены полностью из дерева, требования несколько иные:

1. Если раскаленные стенки агрегата не защищены специальными экранами, дистанция должна составлять не меньше 50 см.
2. Обязательно делайте стенку для вывода топлива из материалов устойчивых к воспламенению.
3. Толщина стенки из негорючих материалов должна быть около 13-15 см.
4. Если на потолке не находится огнеупорная защита, то расстояние между ним и наивысшей точкой печи должно составлять 120 см минимум.
5. При наличии огнеупорного покрытия на потолочной поверхности данное расстояние можно сократить до 80 см.

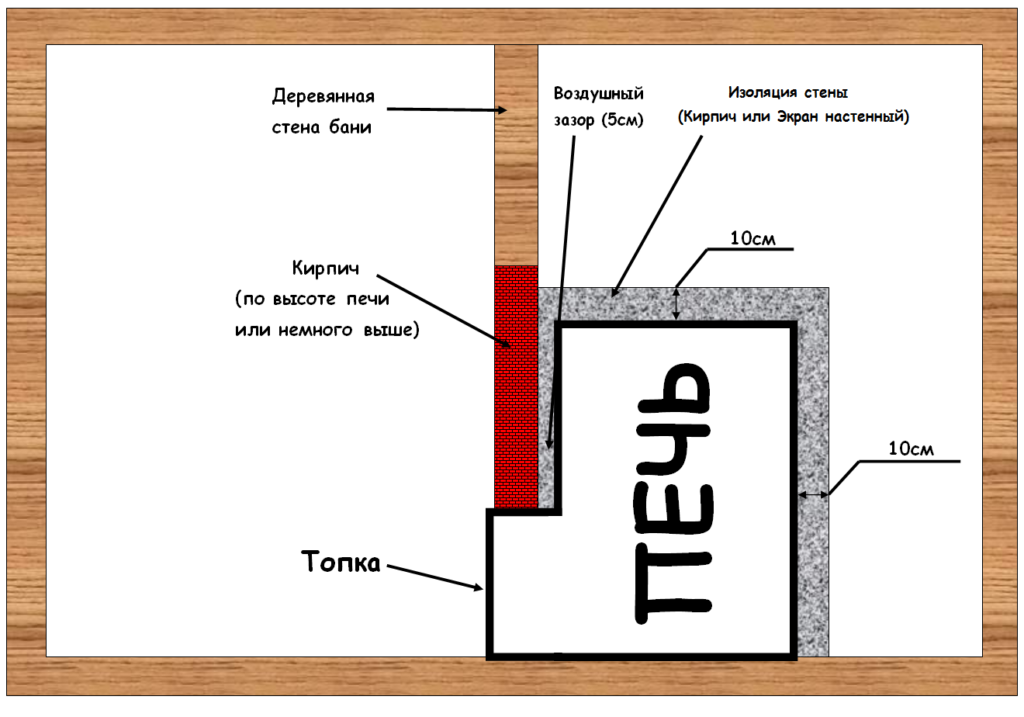

6. Дверца топки должна быть расположена на отдалении не менее 120 см от противоположной стенки.

А вот то, чего точно не стоит делать, так это располагать нагревательные устройства в нишах. Крайне не желательно также доводить стенки вашего устройства до перегревания.

Главное, чтобы мощность устройства вписывалась в соотношение с габаритами самой парилки. Для того чтобы детальнее узнать об этих нормах, прочитайте инструкцию по установке, которая прилагается к агрегату при покупке.

Каменки

Каменки с отдельной парилкой создают идеальный микроклимат для посетителей. Поэтому сооружению каменки уделяется максимум внимания.

Она должна быть:

• производительной;
• безопасной;
• компактной.

Правила для обустройства каменки, подразумевают обязательное наличие:

• основы из металла;
• направляющих для рассечения парового потока.

Банные камни обычно укладываются на водонепроницаемое основание.

Печки-каменки относятся к типу постоянной топки. В отличие от других видов печек, каменная закладка лучше аккумулирует тепло, так как действует своеобразным испарителем. На поверхность камней наливается жидкость, которая под действием жара превращается в банный пар.

При этом, если над топкой установлена водонепроницаемая плита, пар можно получить в процессе горения дров и они не будут затушены водой. Если каменка расположена в простой обрешетке, получить пар можно только после полного сгорания топлива.

Температура камней в первом варианте размещения может достигать до 600 градусов, а во втором варианте размещения до 300-350 градусов. Считается, что при оптимальном размещении камней мягкий пар не должен давать ожогов и затруднять дыхание.

Какие недостатки имеет топка из парной и предбанника?

Топка печи из предбанника позволяет сохранять чистоту в парной.

В каждом случае модель будет иметь ряд недостатков. Для топки из парной они будут следующими:

1. Парная расположена далеко от входа в баню, поэтому дрова подносить не удобно.
2. Подкидывание дров по мере прогревания парной усложняется ускоренным повышением температуры.
3. Отсутствие дополнительного места в парной для хранения дров и безопасного подкидывания.
4. Скопление уличной грязи в парной, через которую ходят в обуви.

Среди основных недостатков топки из предбанника можно отметить следующие:

• в результате расположения дров в помывочной топливо может оказаться намокшим, а это не всегда приносит положительный результат от его применения;
• в комнате отдыха или помещении для мойки может оказаться грязь от дров, но эту проблему легко решить путем систематической уборки помещений;
• достаточно сложно устраивать проход горловины топки через стену бани, соблюдая все нормы пожарной безопасности.

https://youtube.com/watch?v=m7yRf-aWCro

При устройстве печей из кирпича с топкой из предбанника необходимо тщательное соблюдение норм пожарной безопасности, поскольку данный вид конструкции достаточно сложен. Все узлы печи для бани из кирпича, проекты разных моделей должны быть изучены перед монтажом.

Требования СНиП при строительстве

Выкладывается бетонное основание или металлический лист под печь и топку

Требования к установке и нормативы изложены в СНиП 41.01 – 2003, в разделе 6,6. Следуя указаниям, можно обезопасить строение от пожара.

Некоторые требования к монтажу банной печи:

• отделку фундамента сверху выполняют жаростойким покрытием, сверху кладут металлический лист (не меньше 4 мм);
• используют для защиты асбестоцементные листы, минвату, пеностекло, конструкционную жаростойкую слюду;
• перед дверкой на полу ставят железный лист размером не меньше 40 х 80 см;
• проем в стене для прохождения канала обкладывают кирпичом;
• в помещениях категории временного пребывания, куда относят банные строения, разрешается ставить печи с температурой нагревания 120°С;
• не рекомендуют делать принудительную вытяжку, если не обеспечен приток свежего воздуха в помещение предбанника;
• нельзя выводить дым от очага в вентиляционный канал.

Альтернативное решение: чугунная конструкция

Довольно большим списком преимуществ обладает серый жаростойкий чугун, который часто сравнивают с высоколегированным металлом. Его толщина обычно равна 10 мм, а у металлической печи гораздо тоньше – 6 мм. Печи для бани чугунные с выносной топкой имеют внушительный вес, который достигает 250 кг. Такая масса ощутима, поэтому, возможно, потребует устройства отдельного фундамента.

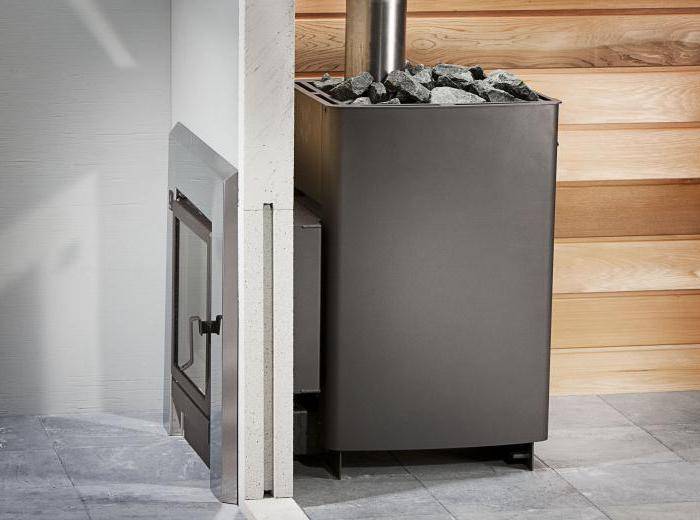

Топка у таких конструкций может быть удлиненной или обычной. Выносной вариант, как правило, удлинен и пользуется большим спросом. В роли топлива для чугунных печей обычно выступают торфяные брикеты или дрова. А вот использовать бурый или каменный уголь не рекомендуется, ведь он обладает высокой температурой горения.

Виды и вес банных печей

Самые крупногабаритные и массивные печи — кирпичные. Их масса может доходить до нескольких сот килограммов. Отличаются прекрасной теплоемкостью и долговечностью, есть возможность установки большого бака для подогрева воды, обустройства красивого камина в предбаннике. В декоративных целях такие печи отделывают натуральным камнем: змеевиком, мрамором, гранитом, талькохлоритом, плитняком, жаростойкой плиткой и т.д. Впрочем, и без особой отделки аккуратно расшитая кирпичная кладка выглядит презентабельно.

Каменка из кирпича

Под кирпичные печи обустраивается отдельный монолитный армированный фундамент, не связанный с основанием бани. Строить кирпичную печь в уже готовой бане не всегда целесообразно, придется разбирать пол, потолок и крышу, а также, возможно, перегородку между парной и соседним с ней помещением, что связано с существенными финансовыми затратами. Оптимальная альтернатива классической кирпичной печке — толстостенная металлическая с облицовкой.

Один из вариантов фундамента для кирпичной печи — столбчатый

Чугунная банная печь сама по себе весит немало, а если добавить бак с водой, теплообменник, массу камней, облицовки, суммарная нагрузка может стать критической для деревянного перекрытия. Поэтому рекомендуем заранее предусмотреть покупку чугунного агрегата, при необходимости укрепив полы под местом установки печи.

Чугунная банная печь «Сибирь-24»

На заметку! Из чугуна может быть полностью весь отопительный агрегат либо только топка. У некоторых моделей печей стальная каменка. Полностью чугунные изделия весят больше стальных и комбинированных.

Стальные твердотопливные

Стальные твердотопливные банные печи не могут “похвастаться” такой толщиной стенок, как их чугунные аналоги. Если сравнивать чугунные печи и стальные, последние быстрее остывают и склонны к прогоранию, излучение от них не настолько мягкое, но стоят такие агрегаты дешевле, весят меньше, а модельный ряд очень широк.

Стальные твердотопливные банные печи в облицовке

Электрические

Самые компактные печи — электрические. Работают от 220 и 380 В, избавляют владельцев от необходимости заготовки и хранения дров, чистки дымохода и других “грязных работ”. Качественные электрокаменки компактны, не выходят из строя при попадании влаги, оборудованы системой защиты от перегрева, парогенератором и термодатчиками. Печи подбираются под размеры парной (чем больше объем помещения, тем более мощный агрегат стоит приобретать). В среднем оборудование весит 10-28 кг, внутрь может поместиться от 20 до 75 кг камней в зависимости от конструкции и габаритов печи.

Электрическая банная печь

Дымоход для банной печи

Для отвода продуктов горения из металлических банных печей дымоход может быть выполнен из кирпича, металла или керамики, и бывает трех типов по месту расположения:

Насадные дымоходы возводятся сверху отопительного прибора и являются его продолжением. Именно этот тип конструкции чаще всего выбирается для установки над металлической печью, и для него в последнее время чаще всего используются сэндвич-трубы.

Коренной дымоход – никаких ограничений нет, но все же в банях он встречается нечасто.

Цены на дымоходные трубы

дымоходные трубы

• Коренные дымоходы — этот отдельно стоящая кирпичная конструкция, к которой также может быть подключена банная печь. Чтобы возвести этот вид дымохода, под него необходимо обустроить отдельный фундамент. Если баню планируется разместить той области дома, где будет возводиться печь или камин, или в примыкающей пристройке, то иногда для них можно обустроить один общий коренной дымоход. Но этот случай – явно нетипичный.
• Стеновые дымоходы — это тип дымоотводного канала, устанавливаемого в кирпичной стене дома. Если баня выстраивается из кирпича, то можно воспользоваться этой конструкцией. Однако, у нее есть один существенный недостаток, так как труба фактически полностью проходит по улице, есть риск возникновения в ней конденсата, что может негативно повлиять на эксплуатационные качества печи. Поэтому стеновые дымоходы требуют качественного утепления. Как вариант также рассматривается крайне редко.

Дымоходы для банной печи могут быть изготовлены из разных материалов — это может быть кирпич, керамика, металл или же утеплённые сэндвич-трубы.

Сэндвич-дымоход может располагаться внутри помещений и проходить через перекрытия и кровлю, либо сразу выводиться через стену наружу.

Как показано на иллюстрации выше, дымоход может монтироваться внутри помещения или практически сразу выводиться на внешнюю стену

Первый вариант, с проходом через чердачное перекрытие и крышу, хорош тем, что тепло, исходящее от трубы, остается в помещении бани. Кроме того, строго вертикально установленная труба, обеспечивает для печи хорошую тягу.

К явным недостаткам внутреннего расположения трубы можно отнести сложность монтажных работ, так как требуется тщательная изоляция проходок через потолок и кровлю. При повреждении стыковочных швов отдельных частей сэндвич-трубы, продукты горения будут поступать в парную, что не сразу можно заметить, а это опасно для жизни людей, находящихся в помещении.

Наружные дымоходы выводятся на улицу через стену, и дальше поднимаются на установленную высоту вдоль ее внешней поверхности. Поэтому их проще монтировать как в строящейся бане, так и в уже возведенной. Выше уровень безопасность эксплуатации, доступнее обслуживание.

К недостаткам такого расположения необходимо отнести необходимость в дополнительном утеплении, тщательная герметизация прохода трубы через стену. Однако, если для возведения дымохода используются правильно подобранные сэндвич-трубы, то их дополнительное утепление не потребуется.

Цены на сэндвич-трубы

сэндвич-трубы

*******

Итак, установка банной печи с выносной топкой должна быть тщательно просчитана, а параметры, прописанные в СНиП, соблюдены безо всякого упрощения. Необходимо помнить, что от правильного монтажа и изоляции металлических элементов конструкции от горючих поверхностей зависит безопасность эксплуатации не только печи, но и всего строения бани, особенно если она выстроена из древесины.

В завершение публикации – видеосюжет, в котором показам пример монтажа банной печи с выводом топки в предбанник.

Правила безопасности при проектировании бани.

• Кирпич является пожаробезопасным материалом, он не нагревается до высоких температур, тем не менее, камины, выложенные из него, а также трубу дымохода располагают не ближе 25 см от быстровоспламеняющихся поверхностей.
• Деревянные полы застилают металлическими листами 50х70 см. Это необходимо для того, чтобы воспрепятствовать возникновению пожара от углей и искр, попадающих на пол из топки.
• Зольник должен быть расположен на высоте 14 см, а расстояние от пола до внутреннего газохода – 21 см.

Если монтаж происходит в уже построенном помещении, то при выносе топочной камеры в предбанник, часть существующего фундамента под печь необходимо удалить, так как для нее требуется собственное основание. Вырезать фундамент своими руками не рекомендуется, ведь предсказать поведение стен в дальнейшем невозможно. В таких случаях профессиональные строители рекомендуют не устанавливать кирпичные печи, а приобрести уже готовые металлические конструкции. Самостоятельная укладка фундамента под кирпичную печь впритык к основанию бани может привести к перекосу, а в дальнейшем, к появлению трещин на стенках каменки.

• Быстро нагревающиеся металлические печи необходимо устанавливать не менее чем в полуметре от примыкающей стены.
• Теплоизоляционный материал или кирпичная кладка дополнительно обезопасят деревянные стены и потолок. В противном случае расстояние от печи до стены должно быть увеличено до 1,2 м.
• Дверца для закладки дров в топку должна открываться по направлению ко входу в баню и располагаться не менее 1,25 м от двери.

Кладка печи своими руками: первый этап

Самое сложное в обустройстве печи – первые ряды. Они должны быть идеально ровными, так как именно на них необходимо будет ориентироваться в процессе дальнейшей кладки. Приступим:

1. Начиная от углов, выложите по периметру первый ряд кирпичей. Когда окантовка будет готова, заполните внутреннюю часть. Слой глиняного раствора для связки кирпичей должен быть приблизительно 3-5 мм.
2. Укладывайте второй ряд со смещением – швы первого ряда должны располагаться прямо посередине второго.
3. С аналогичными смещениями уложите третий и четвертый ряды, оставляя место под зольник.
4. Установите поддувальную дверцу: закрепите ее посредством оцинкованной проволоки. Чтобы последняя не мешала во время дальнейшей укладки, прорежьте в соседних кирпичах канавки и спрячьте ее туда. После этого заполните канавки глиняным раствором.
5. Уложите пятый ряд кирпичей и установите колосниковую решетку. Поставьте стальной уголок, чтобы потом можно было легко менять колосники – они иногда прогорают.

Далее начинайте сооружать футеровку – внутренний экран из кирпичей, который будет защищать стенки печи от высоких температур. Футеровка выполняется только на уровне топочной части конструкции. При этом между защитным экраном и внешними стенками топки должно сохраняться расстояние в 22 мм, чтобы компенсировалась разница расширения внутренних слоев.

Как эксплуатировать банную печку?

Опытные владельцы печей знают: чем суше конструкция перед растапливанием, тем дольше она прослужит

В связи с этим кирпичные сооружения важно поддерживать в сухом состоянии, не допуская застаивания влаги в воздухе. Все печные отверстия (дверцы, задвижки) нужно открывать, как и двери парилки

Баня должна регулярно проветриваться.

После установки новую кирпичную конструкцию желательно протапливать дважды в день хотя бы 3-4 суток, постепенно увеличивая количество дров. Зачастую в ходе первых процедур появляется неприятный запах, но он быстро выветривается. Ускорять сушку печи усиленной топкой нельзя – это приведет к появлению трещин в кирпичной кладке или в облицовке. Прочие советы по эксплуатации изделий всех типов таковы:

• для розжига применять бересту, бумагу, лучину — они ускоряют воспламенение дров;
• древесное топливо перед использованием просушивать минимум в течение 2-3 месяцев под навесом или в постройках с хорошей вентиляцией;
• никогда не сжигать в банной печке бытовой мусор, который испускает токсичные газы и приводит к осаждению ядовитой сажи в трубе;
• для предотвращения растрескивания стеклянной дверцы конструкции не приближать к ней дрова (минимум на 15 см);
• регулярно вычищать золу из зольной камеры, чтобы не допустить перегрев колосников;
• поддавать воду на каменку, исключая проливание на дно топки или стекание по стенкам.

Основные правила протапливания банной печки таковы: топливник и зольник очищают от золы, на решетку колосника кладут щепки или бумагу, поджигают их. Когда растопка при немного открытой дверце хорошо разгорится, загружают дрова, укладывая их плотными горизонтальными рядами. Повторную загрузку печки делают только после прогорания первой партии дров до состояния крупных углей. Процесс горения регулируют поддувалом, задвижкой. Если пламя обретает яркий белый цвет, воздуха внутри конструкции слишком много, и дверцу нужно прикрыть. При появлении темного пламени кислорода, напротив, не хватает.

Действия по восстановлению тяги

После устранения вышеперечисленных причин можно воспользоваться специальными приспособлениями для регуляции тяги:

• анемометр – определит тягу в дымоходе;
• стабилизатор тяги – представляет собой «зонтик» над верхним срезом трубы дымохода, не просто повышает тягу, но и регулирует ее;
• дефлектор – является устройством, усиливающим тягу;
• ротационная турбина – разновидность дефлетора.

В заключение можно с уверенностью утверждать, что печь, сложенная из кирпича, будет надежно служить при условии соблюдения определенных правил. Не стоит изменять однажды сложенную печь, перекладывать ее отдельные части, тем более стены, так как резко увеличится вероятность растрескивания и даже обрушения всей конструкции. При возникновении необходимости печь подвергается полной разборке и перекладке.

Как установить печь с выносной топкой в баню, смотрите в следующем видео.

Технология выполнения работ своими руками

Для того, чтобы выполнить работу, понадобиться схема, согласно которой будут выполняться этапы облицовки. Это необходимо для того, чтобы понять, как обкладывать печь в бане кирпичом с топкой из предбанника.

Имея необходимые материалы и инструменты, а также точное представление о том, как все должно выглядеть, можно приступать к процессу.

Для начала готовиться раствор из глины, именно на него будет выполняться кладка кирпича. За несколько суток до того, как начать обкладывание печи, необходимо замочить глину в воде. Потом совершается размешивание при помощи миксера строительного и добавляется песок.

Все материалы лучше брать с запасом, так как строительные смеси могут давать усадку, вследствие чего не хватит раствора на все прослойки кирпича.

Главное — проложить первые несколько рядов, которые и будут основными. Если они будут ровные, то и остальные ряды также будут иметь безупречный вид. Начинать необходимо с окантовки выкладки, делая отступы по 5 сантиментов, затем с помощью кирпича заполняется внутреннее пространство.

После выкладки первого ряда, делается второй, при этом надо строго следить за тем, чтобы швы не совпадали с предыдущим слоем. По окончанию выкладки четвертого ряда, вставляются дверцы, которые были заготовлены заранее, после чего следует пятый ряд.

Далее необходимо облицевать топку, размер которой должен быть предусмотрен с самого начала работ. Внутренний экран, располагающийся над топкой, будет служить защитой печи от перегревания. Разобравшись с тем, как обложить печь в бане кирпичом с выносной топкой, процесс будет легким и быстрым.

Самостоятельно делая облицовку печи, есть возможность сделать работу по личным предпочтениям всей семьи.

Выполнять облицовку печи из кирпича, топка которой находиться в предбаннике трудоемкий процесс. Но, выбрав именно этот вариант, вряд ли придется когда-либо пожалеть. Подробно разобравшись с очередностью этапов, составив индивидуальную схему, кладка кирпича пройдет быстро и легко.

Тонкости вывода через перекрытие

Соблюдение мер пожарной безопасности при правильном выводе трубы печи через перекрытия и крышу особенно важно с точки зрения возможности возгорания. Топка изолируется от перекрытий как можно тщательнее

Если баня каменная или состоит из негорючих материалов, достаточно сделать зазоры с каждой стороны канала. Позднее их заполняют с помощью шнура из асбеста или минваты. Слой изоляции накладывают с толщиной более 2 см.

При условии, что баня сложена из дерева (бруса, или бревен), зазор необходимо оставлять намного более значительным – не менее 25-30 см. Кирпич в данном случае играет роль изолятора. Иногда в деревянных банях оставляют зазоры вдоль всего дымохода. Установка теплозащиты по этой причине отпадает.

Дымоход монтируют на конечном этапе строительства. Труба присоединяется с помощью патрубка. При использовании дымохода из металла, сквозь перекрытия крыши его ведут в гильзе, которую легко приобрести в торговых сетях соответствующего профиля.

В случае, когда присутствует желание изготовить проходной узел собственными руками, необходимо соблюдать следующую схему действий.

Проем в потолочном перекрытии проделывают так, чтобы оставить зазор более 30 см от трубы до ближайших деревянных потолочных конструкций с каждой стороны.

• Стальной короб изготавливают из листового металла. Края закреплять можно любыми шурупами. Вставляется он так, чтобы его нижний срез находился заподлицо на уровне потолка, не ниже.
• Картон, покрытый базальтовой крошкой, прокладывают между стенками короба и материалом перекрытия.
• Снизу короб перекрывается влагостойким ГКЛ с проемом для проведения самой трубы.
• Затем монтируют непосредственно дымоход. Оставшиеся в коробе пустоты прокладываются минеральной ватой.
• «Флэш-мастер» — это рукав, произведенный из термостойкого силиконового материала, который способен выдерживать высокие значения температур. В качестве альтернативы разрешено использовать самодельный короб из листовой стали с изоляцией, похожий на вышеописанный защитный разделочный короб.

Высота участка дымохода над кровлей не должна быть меньше 80 см.

Самому достаточно сложно осилить все тонкости работы по монтажу кирпичной печи в бане, но нет ничего невозможного, если под рукой окажутся чертежи и руководство к действию.
