Паяльник для микросхем – в чем его отличие от обычного

На что обратить внимание при покупке паяльника?

Конструкция большинства электрических паяльников идентична. Они состоят из нагревательного элемента с обмоткой трансформатора, вставленного в оболочку из изоляционного материала, и рукоятки, выполненной из древесины или пластика. Рабочий наконечник (жало) предназначен для быстрого переноса тепла от источника к спаиваемой детали. При его изготовлении используют красную медь, которая хорошо выдерживает высокие температуры.

Мощность электрического паяльника

Мощность — наиболее важная характеристика прибора, учитываемая при подборе определенной модели аппарата, так как от нее непосредственно зависит температура нагрева рабочей поверхности. Для спаивания элементов небольших микросхем мы рекомендуем приобрести паяльник, мощность которого не превышает 25 Вт. При использовании более мощного прибора можно повредить микросхему. Спаивание толстых проводов лучше осуществлять паяльником с мощностью 40 Вт.

Материал и форма наконечника

Чтобы прибор служил долго, а спаивание деталей было качественным, рабочий наконечник должен обладать высокой теплопроводностью, способностью скапливать тепло, износоустойчивостью и защитной окислительной пленкой.

Наиболее подходящим материалом для рабочих наконечников считаются медные сплавы. Однако они имеют низкую износоустойчивость и подвергаются коррозии. Стальные и никелевые сплавы довольно прочные и коррозионностойкие, но отличаются очень низкой теплопроводностью. Учитывая эти факторы, современные производители используют для изготовления наконечников различные композитные материалы.

В некоторых моделях используется медное жало, покрытое никелем. Такие наконечники служат довольно долго, но имеют низкий показатель адгезии. Это является существенным недостатком, поскольку к жалу не прилипает расплавленный припой. Медные наконечники с серебряным покрытием стоят немного дороже, но не создают мастеру подобных проблем.

В последнее время производители устанавливают на электропаяльники металлические жала с керамическим покрытием. Они отличаются высокой теплопроводностью, теплоемкостью и не подвергаются коррозии. При работе с таким инструментом нет необходимости постоянно очищать жало.

Наконечники для паяльников выпускают в форме иглы, конуса или клина. Наиболее удобной считается клиновидное жало, которое можно использовать для различных работ. Оно быстрее других нагревается и хорошо держит припой.

Температурный регулятор

Существенным преимуществом современных паяльников является наличие регулятора температуры, который удобно использовать при частых сменах режимов пайки. Они стоят дороже обычных, однако при необходимости могут заменить несколько устройств. Уменьшение температуры целесообразно при работе с тонкими проводами, которые могут поправиться. С таким аппаратам удобно работать со сложными приборами и микросхемами, предполагающими пайку деталей различной толщины.

Материал ручки

Ручка электрического паяльника изготавливается из материала, способного выдерживать высокую температуру. Наиболее подходящим для этих целей считается дерево. Паяльники с деревянными ручками достаточно легкие и не портятся при нагревании. Модели с эбонитовыми ручками очень тяжелые и доставляют неудобства при работе, а с пластиковыми — часто перегреваются.

FAQ

Можно ли паяльником паять свинец?Пайка деталей из свинца осуществляется редко, так как соединение получается непрочным, даже если использовать жидкий флюс.

Что лучше: паяльник или клеевый пистолет?Для скрепления элементов из металла и пластика предпочтительнее использовать паяльник, поскольку соединение получается более прочным.

Как защитить паяльник от перегрева?Для этой цели можно использовать подставку с контактом, который размыкает перемычку. При снятии прибора происходит замыкание диода, последовательно соединенного с устройством. Таким образом установленный на подставке паяльник продолжает нагреваться, но не на полную мощность.

Какие дополнительные инструменты понадобятся при работе паяльником

При работе рассматриваемым инструментом понадобится иметь не только расходные материалы, но еще и вспомогательные инструменты.

Специальная подставка — нужна для того, чтобы не держать разогретый паяльник в руке. Подставку можно приобрести, но ее конструкция настолько примитивна, что она может быть изготовлена самостоятельно. Для этого понадобится отрезок деревянной доски, на которой размещаются опоры из стальной проволоки, изогнутые в виду рожек Напильник или рашпиль — нужен для того, чтобы заточить жало. С течением эксплуатации инструмента, жало подвергается деформации, поэтому нуждается в выравнивании. Кроме того, что напильником осуществляется очистка и выравнивание жала, так с его помощью еще можно подготовить инструмент к работе с различными по толщине материалами

Работать загрязненным жалом очень трудно, поэтому если вы только учитесь, то уделите внимание вопросу подготовки инструмента к пайке Пассатижи или пинцет — при работе паяльником эти инструменты играют важную роль. Ведь при нагревании жилы провода или детали, происходит передача тепла по всей поверхности

Удерживать провод без изоляции рукой будет сложно, так как можно получить ожог

Для этого применяются пассатижи, если паяются толстые провода, или пинцет (с обязательным наличием пластикового основания), когда осуществляется работа с мелкими полупроводниковыми элементами или тонкими проводами Губка — используется для очистки жала паяльника в процессе пайки от различных веществ — нагара, посторонних частиц и прочего. Для очистки жала используются губки из разных материалов — вискоза, целлюлоза, металл. Как пользоваться губками для чистки паяльников, подробно описано в материале ниже

Удерживать провод без изоляции рукой будет сложно, так как можно получить ожог. Для этого применяются пассатижи, если паяются толстые провода, или пинцет (с обязательным наличием пластикового основания), когда осуществляется работа с мелкими полупроводниковыми элементами или тонкими проводами Губка — используется для очистки жала паяльника в процессе пайки от различных веществ — нагара, посторонних частиц и прочего. Для очистки жала используются губки из разных материалов — вискоза, целлюлоза, металл. Как пользоваться губками для чистки паяльников, подробно описано в материале ниже

После объединения деталей посредством пайки могут понадобиться — спирт, если использовались флюсы, изолента или термоусадочные трубки, предназначенные для изоляции участка и его защиты от воздействия внешних факторов.

Какие существуют виды паяльников

За тысячелетия совершенствования технологии люди разработали несколько видов устройств, причем большинство из них — за последнее столетие.

Молотковый

Это традиционный, проверенный временем вид — заостренная с одной стороны медная болванка, которую нагревали на углях или в пламени костра.

Молотковый паяльник

Работа требует отличной координации движений и чувства времени — остывает такое устройство довольно быстро.

Керамический

Вместо нагревателя из нихрома применяется элемент из специальной электрокерамики. Такой прибор очень быстро нагревается и позволяет регулировать температуру нагрева.

Паяльник с керамическим нагревателем

Их делают маломощными и применяют на производствах.

Импульсный

Жало включается в цепь вторичной обмотки трансформатора, намотанной толстым проводом в несколько витков. В этой цени низкое напряжение, но очень сильный ток. Он разогревает жало за долю секунды. Нагревается жало не постоянно, а только в момент пайки, для чего на рукоятке имеется кнопка включения. Температура не регулируется, но для домашнего применения они удобны и экономичны.

Индукционные

В таких устройствах разогрев сердечника происходит с использованием явления высокочастотной индукции. Отличаются стабильностью рабочей температуры.

Газовые

Сзади жала расположена миниатюрная газовая горелка, а в рукоятке — баллончик с газом. Позволяет работать без электричества, может работать с высокотемпературными припоями, после снятия жала превращается в универсальную газовую горелку.

Газовый паяльник

Отличается повышенной пожароопасностью.

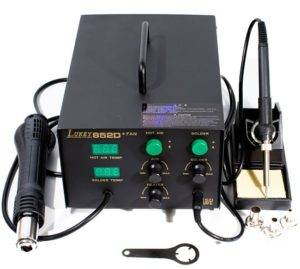

Необходимость в паяльной станции (стоимость комплекта)

Нередко для пайки микросхем предлагается воспользоваться так называемыми паяльными станциями, которые содержат в своём составе полный комплект всех необходимых инструментов и приспособлений. В него могут входить:

• модуль управления температурой жала;
• термический фен;
• специальная подставка и средства очистки жала, а также все необходимые расходные материалы.

В этом случае также как и с жалом следует исходить из того, как часто приходится работать с микроэлементами и принимать определённое решение с учётом этого обстоятельства.

Самые простые и дешевые модели стоят не более 300 рублей, но с их помощью обеспечить качественную пайку вряд ли удастся. Но и дорогие полупрофессиональные модели за 6-7 тысяч рублей также не имеет смысла покупать ради нескольких часов работы.

Оптимально подойдут паяльники среднего ценового диапазона (порядка 1-2 тысячи рублей), обеспечивающие все необходимые функции, востребованные при работе с микросхемами.

Конструкция электропаяльника и принцип работы

Конструкция прибора имеет 4 основных элемента:

1. шнур с вилкой;
2. держатель;
3. нагреватель;
4. стержень (жало).

Есть и более сложные модели, которые могут иметь регуляторы мощности и температуры, трансформатор, преобразователь частот, кнопки управления.

Принцип работы электропаяльника следующий: через нагревательный элемент осуществляется накал стержня, температура которого может доходить до 450 °C. Раскаленным жалом прогреваются спаиваемые поверхности, осуществляется их лужение; расплавляется, а затем наносится специальный сплав (припой). После его остывания образуется прочное соединение.

Виды паяльников

Паяльники бывают с керамическим или спиральным нагревателем. Отличие в том, что керамика нагревается гораздо быстрее, но требует более бережного использования: от сильного удара такой паяльник выйдет из строя.

Спиральный ударов не боится, и он прослужит долгие годы. При выборе паяльника нужно обратить внимание на его мощность. Нужно учитывать, что если вы паяете микросхемы, то паяльник желательно выбирать номиналом 10-20

Паяльники с номиналом выше 60 Вт предназначены для паяния толстых проводов

Паяльники с номиналом выше 60 Вт предназначены для паяния толстых проводов.

Паяльник с маленькой мощностью просто не сможет расплавить припой, так как мощность будет рассеиваться по большой области пайки. Для пайки крупных металлических деталей существуют паяльники от 100 ватт и выше. Самым оптимальным паяльником для новичка 25-40 Вт. Такой паяльник считается универсальным, и им возможно выполнить большинство поставленных задач. Обычно радиолюбители имеют в своем арсенал несколько паяльников для охвата широкого спектра работ.

Таблица моделей паяльников для микросхем.

В широкой продаже нормальные и надежные паяльники для микросхем – почти редкость. Если человек занимается ремонтом техники профессионально, он может приобрести подходящий рабочий инструмент. Но выберет он скорее паяльную станцию со всеми необходимыми для пайки приспособлениями и возможностью устанавливать режимы работы.

Припои для работы паяльником — их назначение и особенности применения

Для обеспечения соединения двух деталей посредством пайки, понадобится воспользоваться еще одним очень важным материалом — легкоплавким сплавом или припоем. Он являет собой свинцово-оловянную проволоку, которая плавится от высокой температуры, обволакивая поверхность спаиваемых проводов или деталей. Именно за счет припоя скрепляются детали при применении паяльника.

Для пайки медных проводов выпускаются припои ПОС 60, ПОС 50 и ПОС 40 (ПОС — припой оловянно-свинцовый, а цифра обозначает процентный состав олова). Если необходимо паять алюминиевые жилы, то выпускаются припои, состоящие из олова и цинка, и имеющие маркировку ЦО-12 и П250А.

Таблица разновидностей припоев

Для большего удобства производители выпускают припои универсального типа, содержащие канифоль в составе. Они имеют маркировку ПОС 61, а их главное достоинство в отсутствии необходимости использования отдельно канифоли или флюсов

Только в таком случае немаловажно пользоваться мощным паяльником от 60 Вт, способный очень быстро разогреть материал при его спаивании

Это интересно! Флюсом также является ортофосфорная кислота, предназначенная для работы с углеродистыми и легированными сталями. Ее также можно использовать при спайке медных проводов и никеля, но категорически противопоказано использовать при работе с радиосхемами, печатными платами и микросхемами.

Газовые

Представляет собой миниатюрную газовую горелку. Отсутствие электричества позволяет выполнять запайку изделий в любых условиях. В качестве заправочной емкости используется обычный баллончик для зажигалок. За форму и величину пламени отвечает специальная мембрана.

Модели отличаются максимальной температурой, габаритами, способами розжига, а также наличием дополнительных датчиков, например терморегуляторов.

Газовое топливо позволяет применять любые припои, в том числе и термостойкие.

Основным недостатком газовых приборов является высокая пожароопасность и малая площадь прогрева, что не позволяет соединять массивные детали.

Компактные модели обычно используют в ювелирных мастерских.

Конструкция электропаяльника и принцип работы

Конструкция прибора имеет 4 основных элемента:

1. шнур с вилкой;
2. держатель;
3. нагреватель;
4. стержень (жало).

Есть и более сложные модели, которые могут иметь регуляторы мощности и температуры, трансформатор, преобразователь частот, кнопки управления.

Принцип работы электропаяльника следующий: через нагревательный элемент осуществляется накал стержня, температура которого может доходить до 450 °C. Раскаленным жалом прогреваются спаиваемые поверхности, осуществляется их лужение; расплавляется, а затем наносится специальный сплав (припой). После его остывания образуется прочное соединение.

Инструментарий

При работе по пайке схем и проводов недостаточно лишь наличие паяльника. Для такого вида монтажа потребуются дополнительные материалы, инструменты и оборудование:

• Подставка для самого паяльника. Температура жала даже после окончания работ некоторое время может составлять до 300 градусов. Чтобы обезопасить окружающих людей и предметы от ожогов обязательно должна быть подставка. Если нет желания тратить не нее деньги, можно с легкостью сделать ее самому.
• Припой. Он представляет собой сплав олова со свинцом, который нужен для контакта с поверхностью.
• Канифоль. По сути, это твердая смола, которая применяется для удаления пленок оксида и слоя жира с поверхностей.

Важно: нельзя дышать парами или дымом от припоя и канифоли, так как это негативно сказывается на организме человека

• Пинцет. Применяется для работы с мелкими радиодеталями. Лучше всего брать инструмент, концы которого заостренные.
• Бокорезы. В основном пригодятся для работы с проволокой и для зачистки проводов.
• Напильник. Он используется для спиливания наконечника паяльника при необходимости.
• Отвертки. Лучше купить сразу целый набор с различными насадками.

Параметры выбора инструмента

При выборе паяльника особые требования не предъявляются

Важно, чтобы прибор был практичен, безопасен и надёжен, имел достаточный спектр использования и долгий срок службы

Перед покупкой инструмента для бытовых домашних нужд нужно знать, для чего он будет применяться. Функциональные возможности паяльника определяют по характеристике и параметрам. Исходя из этого, прибор должен соответствовать перечисленным требованиям:

1. Размеры изделия для удобства в работе должны быть минимальными.
2. Рекомендуемый материал ручки — дерево, так как оно выступает хорошим теплоизолятором.
3. Мощность прибора в диапазоне 25–40 Вт.
4. Напряжение в сети 220 В.
5. Востребованными считаются паяльники с регулировкой температуры от 150 до 400 градусов.
6. Электрический кабель должен иметь надёжную и практичную изоляцию.
7. Жало требуемой формы (игла, конус, отвёртка) должно быть сделано из качественного материала с возможностью фиксации.
8. Флюс: канифоль (в сухом или растворённом виде).
9. Припой желательно из числа универсальных легкоплавких сплавов (типа ПОС).

Важным элементом паяльника является рукоятка. Изготовители предлагают три основных материала:

1. Пластик. Ручки, изготовленные из этого материала, отличаются небольшим весом и низкой ценой. Недостаток в том, что они быстро нагреваются и мешают дальнейшей работе. Применяют для работ с небольшим циклом.
2. Эбонит. Такой материал имеет привлекательный внешний вид. Практически не имеет недочётов, но тяжёлый и дорогой. Использоваться может при любых работах с паяльником, если не мешают недостатки.
3. Дерево. Этот вариант для дома оптимален, т. к. это теплоизолятор с малым весом. Сфера применения не ограничивается.

Например, для паяльника ЭПЦН подойдёт деревянная или пластиковая ручка. А вот паяльник 60 Вт желательно приобретать с эбонитовой рукоятью.

Для пайки микросхем вместе с паяльными станциями применяют ручные паяльники. При этом последние должны отвечать ряду требований:

• мощность прибора не должна превышать 25 Вт;
• жало диаметром не выше 3 мм;
• должна иметься возможность регулировки температуры;
• припой — сплав, содержащий олово.

Если часто приходится проводить пайку деталей, связанных с электроникой, рекомендуется, несмотря на высокую цену, приобрести паяльную станцию и оловоотсос.

В итоге когда сделать выбор затруднительно, лучше купить импульсную или стержневую модель. Причём из этих вариантов предпочтителен второй, т. к. он универсален и имеет требуемые параметры.

Виды паяльников

Паяльники бывают с керамическим или спиральным нагревателем. Отличие в том, что керамика нагревается гораздо быстрее, но требует более бережного использования: от сильного удара такой паяльник выйдет из строя. Спиральный ударов не боится, и он прослужит долгие годы.

При выборе паяльника нужно обратить внимание на его мощность. Нужно учитывать, что если вы паяете микросхемы, то паяльник желательно выбирать номиналом 10-20

Паяльники с номиналом выше 60 Вт предназначены для паяния толстых проводов.

Паяльник с маленькой мощностью просто не сможет расплавить припой, так как мощность будет рассеиваться по большой области пайки. Для пайки крупных металлических деталей существуют паяльники от 100 ватт и выше. Самым оптимальным паяльником для новичка 25-40 Вт.

Такой паяльник считается универсальным, и им возможно выполнить большинство поставленных задач. Обычно радиолюбители имеют в своем арсенал несколько паяльников для охвата широкого спектра работ.

Конструкция паяльника для радиодеталей

Прежде чем решаться, какой паяльник выбрать для пайки проводов в радиоэлектронике, нужно разобраться с его конструкцией. К основным элементам инструмента относится:

• Жало;
• Стержень;
• Нагреватель;
• Держатель;
• Электрический шнур и вилка;
• Трансформатор;
• Частотный преобразователь;
• Регулятор мощности;
• Кнопка управления.

В зависимости от конкретной модели, количество элементов конструкции может меняться

При выборе следует обратить внимание на соответствие параметров каждого элемента заявленным требованиям

Особенности выбор паяльника

Естественно, что самые качественные и удобные модели будут стоить значительно выше обыкновенных бытовых

Поэтому, важно определиться с целями применения

Определяясь, какой паяльник выбрать для пайки радиодеталей, стоит обратить внимание на тип нагревателя. По данному параметру устройства разделяются на:

• Газовые. Лучше всего подходят для пайки проводов в распределительных коробках. Они могут работать в автономном режиме без подключения к источнику электроэнергии. Помимо пайки инструмент можно использовать как фен для термоусадки. Главной проблемой работы с ними является выделение вредных газов в атмосферу, а также сложность работы с мелкими микросхемами.
• Электрические. Эти модели лучше приспособлены для пайки микросхем, а не только для проводов. Здесь могут встречаться недорогие простые спиральные модели, которые долго греются, но отлично подходят для новичков. Также есть керамические модели с быстрым нагревом, но они оказываются очень хрупкими и на практике часто ломаются. Импульсные дороже всех, но они специализированы для работы с микросхемами и быстро нагреваются.

Если рассматривать, как выбрать паяльник для пайки радиодеталей, то нужно ориентироваться по следующим параметрам:

• 100 Вт и выше – модели не стоит использовать для работы в данной сфере;
• 60-100 Вт – устройства могут использоваться для пайки проводов, но другие радиоэлементы ими нельзя спаять;
• 20-50 Вт – хорошо подходят для пайки радиоэлементов в домашних условиях, но если речь заходит о тонкой работе с мелкими деталями, то могут возникнуть трудности;
• 10 Вт и менее – такой вариант используется преимущественно при работе с микросхемами и для более толстых контактов не подходит.

Топ 5 лучших моделей паяльников для радиодеталей

Разбираясь, какой паяльник выбрать для пайки микросхем, стоит обратить внимание на эти конкретные модели:

Baku bk-456 — модель с мощностью до 40 Вт. Температура нагрева составляет до 450 градусов Цельсия. Имеется встроенный регулятор температуры.

Паяльник Baku bk-456

TLW 500W – мощный паяльник с нихромовым нагревательным элементом.

Паяльник TLW 500W

AOYUE 3211 – модель с керамическим нагревателем. Максимальная мощность составляет до 80 Вт. Присутствует быстрый нагрев. Обладает дополнительной светодиодной подсветкой.

Паяльник модели AOYUE 3211

ZD 416G – модель с быстрым нагревом. Максимальная мощность здесь составляет 25 Вт. Отлично подходит для работы с микросхемами.

Паяльник модели ZD 416G

Intertool RT2001 – импульсная модель со встроенным трансформатором. Максимальная мощность достигает 100 Вт. Используется преимущественно для демонтажа элементов.

Паяльник Intertool RT2001

Производители

Среди популярных производителей можно отметить следующие бренды:

• Sthor;
• AOYUE;
• ZD;
• TLW;
• Intertool;
• Mega;
• Baku;
• Mastertool.

Виды паяльников

Паяльники бывают с керамическим или спиральным нагревателем. Отличие в том, что керамика нагревается гораздо быстрее, но требует более бережного использования: от сильного удара такой паяльник выйдет из строя.

Спиральный ударов не боится, и он прослужит долгие годы

При выборе паяльника нужно обратить внимание на его мощность. Нужно учитывать, что если вы паяете микросхемы, то паяльник желательно выбирать номиналом 10-20

Паяльники с номиналом выше 60 Вт предназначены для паяния толстых проводов.

Паяльник с маленькой мощностью просто не сможет расплавить припой, так как мощность будет рассеиваться по большой области пайки. Для пайки крупных металлических деталей существуют паяльники от 100 ватт и выше. Самым оптимальным паяльником для новичка 25-40 Вт. Такой паяльник считается универсальным, и им возможно выполнить большинство поставленных задач. Обычно радиолюбители имеют в своем арсенал несколько паяльников для охвата широкого спектра работ.

Таблица моделей паяльников для микросхем.

В широкой продаже нормальные и надежные паяльники для микросхем – почти редкость. Если человек занимается ремонтом техники профессионально, он может приобрести подходящий рабочий инструмент. Но выберет он скорее паяльную станцию со всеми необходимыми для пайки приспособлениями и возможностью устанавливать режимы работы.

Дополнительные советы и выводы

Купить паяльник электрический для микросхем с помощью этой статьи не сложно. Но надо не забывать о правильном оснащении рабочего места:

• Настольное покрытие должно быть устойчивым к высокой температуре.
• Хорошее освещение поможет точно выполнять самые сложные операции.
• Для отвода испарений пригодится хорошая вентиляция.
• Хранить мелкие электронные компоненты, расходные материалы удобно в подходящих по размерам коробках.
• Крупные инструменты размещают в шкафчиках.

Набор для удобной пайки: лупа, держатели с зажимами «крокодил», подсветка, пружинная подставка

С миниатюрными деталями работать проще с помощью микроскопа и вывода увеличенного изображения на экран компьютера

Выводы

При выборе паяльника необходимо учитывать многие его показатели, а также ценовую категорию. Таким образом, при покупке инструмента для микросхем можно опираться на следующие критерии:

Мощность.

Приспособление для микросхем обязано быть до 10 Вт. Чем меньше мощность, тем безвреднее пройдет спайка чувствительных радиодеталей.

Модель качественного мини паяльника

Форма и материал наконечника.

Спайку схем нужно производить инструментом, у которого очень тонкое жало скошенной формы. Материал стоит выбирать жароустойчивый. Будет лучше, если можно будет менять наконечник, так как иногда для отсоединения деталей может понадобиться кончик в форме лопатки.

Нагревательный элемент.

Элемент для нагрева выбирают в зависимости от продолжительности предполагаемых действий. Некоторые элементы медленно нагреваются и остывают, они подходят для длительных работ. Быстро нагревающиеся же инструменты рекомендуется применять для недлительного применения.

Производящая фирма.

Выбирая паяльник для микросхем определённой фирмы, стоит почитать отзывы о производителях. А в завершении предлагаем вам посмотреть видео с обзором разных моделей.
