Как заменить самодельную фурнитуру на заводскую, когда ворота уже готовы
Один из наших клиентов столкнулся с такой проблемой: после установки автоматики привод сильно грелся во время перемещения створки, потому наши специалисты решили выехать на место, чтобы выявить причину. При визуальном осмотре ворот все стало понятно – фурнитура была сделана самостоятельно и в самых ответственных узлах не соответствовала необходимым требованиям.
Наши специалисты предложили заменить самодельную фурнитуру на заводскую отечественно производителя «Світ Воріттм» . И далее я расскажу, что было сделано.
Демонтировали створку. Для этого нужно убрать из направляющего рельса нижний концевой ролик и полностью открыть створку, чтобы она сошла с роликовых опор.
Далее уложили полотно на ровную поверхность и начали срезать болгаркой сварочные швы, которые крепили направляющую квадратную трубу к каркасу створки.

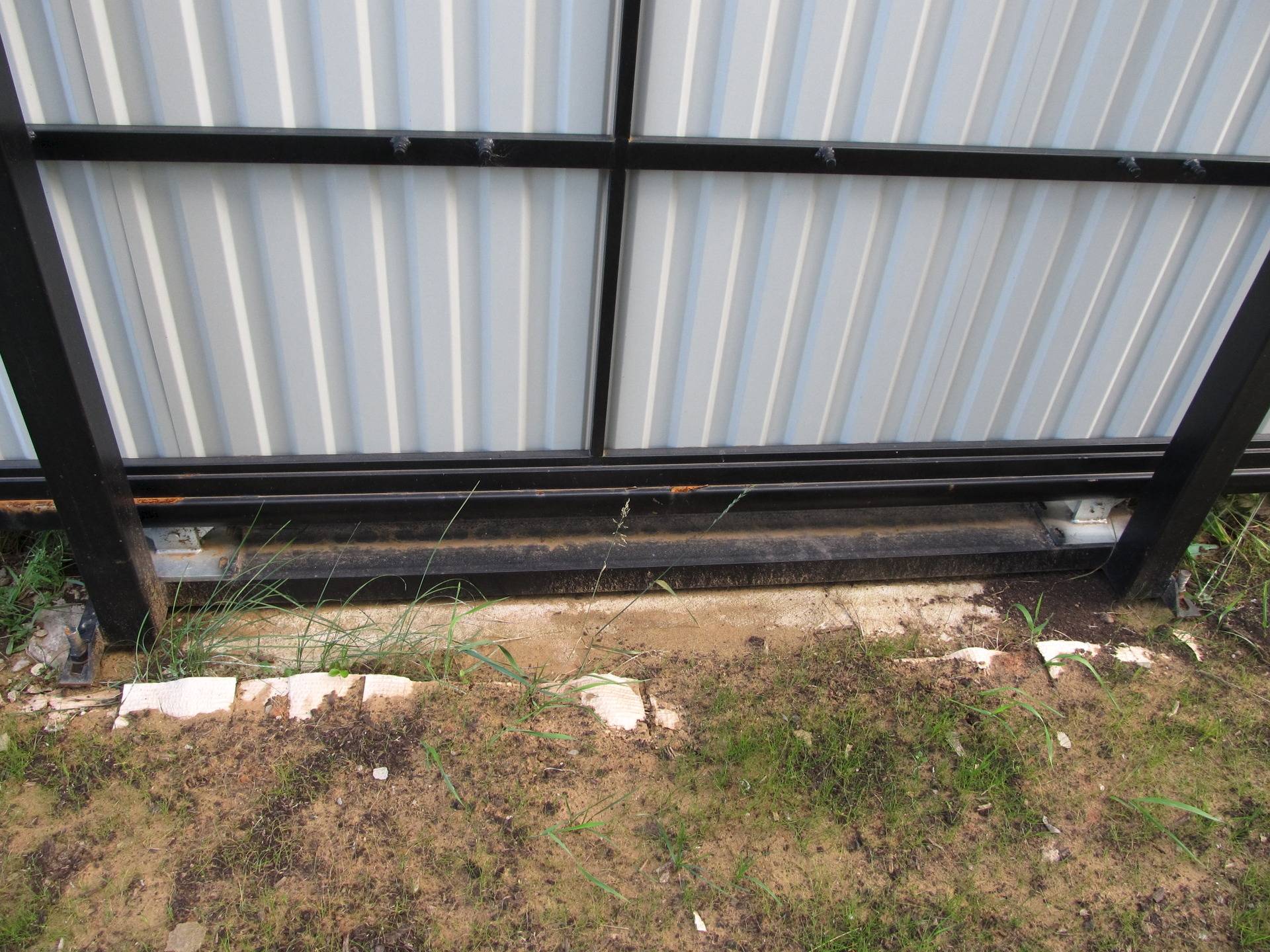

На фото ниже Вы можете видеть одну из причин, по которой ворота клинили и привод сильно грелся: направляющий рельс сильно деформирован и очень ржавый.
Монтажники решили использовать направляющий рельс украинского производства, который изготовлен из стали с повышенным содержанием углерода, чтобы от нагрузки он не деформировался.
Снизу направляющей временно было приварено два металлических профиля длиной по 600 мм, которые нужны в качестве подставок, чтобы дальнейшие работы выполнять с горизонтально установленной створкой.
Створку установили на направляющий рельс и начали соединять с ним ее нижнюю трубу каркаса.
Соединение выполнялось сваркой с двух сторон прихватками в шахматном порядке шагом 700 мм длиной шва 20-30 мм.
Обратите внимание! Соединение сплошными швами запрещено, иначе направляющий профиль может быть деформирован и ворота будут клинить
После того, как рельс был прикреплен к створке, был использован автомобильный герметик, чтобы закрыть зазор между направляющим рельсом и трубой каркаса створки. Таким образом была исключена вероятность попадания между изделиями влаги, которая могла бы привести к появлению ржавчины.
Далее направляющий рельс и нижняя труба каркаса были прогрунтованы и покрашены в три слоя. Монтажники саму створку не трогали (покраска), поскольку такая задача не стояла.
Далее специалисты приступили к демонтажу старых роликовых опор, которые мягко говоря, уже не годились к дальнейшей эксплуатации.
Вместо них были использованы изделия с усиленными подшипниками, которые имели металлические обоймы.
После того, как роликовые опоры были установлены в необходимое положение, и створка начала легко передвигаться, основание опор обварили по периметру, соединив с горячекатаным забетонированным швеллером.
Далее были закреплены новые верхний и нижний улавливатели, а также верхняя пластина с роликами.
На этом замена самодельной фурнитуры на заводскую была закончена. Включив привод автоматики при перемещении ворот заказчик и монтажники убедились, что мотор-редуктор больше не греется, то есть причины были устранены.
Акция!
При покупке фурнитуры, которую рекомендуют наши специалисты, в качестве подарка будет вместе с заказом выслана пошаговая инструкция по изготовлению и монтажу откатных ворот, а также их комплектующих.
Как изготавливаются рельсовые откатные ворота своими руками: порядок действий
Подобная конструкция получила достаточно большое распространение благодаря своей простоте и доступности. Система предполагает наличие специального рельса, закреплённого на поверхности земли, и роликов, прикреплённых к нижней части ворот. Во время открытия створка смещается по рельсу на требуемое расстояние. Предлагаем разобраться, каким образом монтируется подобная конструкция.
Ролики движутся по специальному наземному рельсу
Необходимые для работы инструменты и материалы
Для монтажа следует иметь в наличии:
- сварочный аппарат;
- пилу;
- болгарку;
- шуруповёрт;
- ручной слесарный инструмент.
Для изготовления сдвижной рельсовой конструкции потребуется профильная труба различного сечения, материал для полотна, крепёжные элементы, фурнитура, бетонный раствор.
Количество материала, требуемое для откатной системы, зависит от дизайна и размера ворот
Подготовка основания для двигательного механизма
Основание формируется с внутренней стороны участка вдоль забора. Для фундамента готовится котлован шириной 0,5 м и глубиной 1,5-2 м. Последний параметр зависит от глубины промерзания грунта. Длина траншеи для откатной системы равняет удвоенной ширине ворот.
На дне траншеи формируется подушка из щебня либо смеси, состоящей из гравия и песка. Выполняется армирование. Для изготовления каркаса преимущественно используется арматура диаметром 10 мм. Производится заливка бетонной смеси, состоящей из одной части цемента, двух песка и четырёх щебня. Заливку производят постепенно, не допуская изменения положения установленных элементов.
Заливка бетонного раствора для бетонного основания выполняется постепенно
Установка опорных столбов и монтаж направляющих
После высыхания бетонного раствора приступают к монтажу направляющих и установке опорных столбов. Рельс должен располагаться горизонтально и параллельно ограждению. Чтобы обеспечить требуемое пространственное положение элемента, вдоль бетонного основания натягиваем нить. К бетонному основанию прикручиваем направляющую для откатной конструкции.
Рельс следует надёжно зафиксировать
Установку опорных столбов выполняем в следующей последовательности:
| Иллюстрация | Описание действия |
 | Выполняем разметку, определяя диаметр и местоположением под опорные элементы. Они должно располагаться достаточно близко к сформированному основанию. |
 | Производим выемку земли на нужную глубину с учётом уровня промерзания грунта и эксплуатационной нагрузки. Установленные опорные столбы должны выдержать откатные ворота с учётом ветровой нагрузки. |
 | Монтируем опорные столбы. С помощью уровня тщательно контролируем их пространственно положение во всех плоскостях. Для фиксации опор используем бетонный раствор. |
Изготовление полотна откатных ворот
Если нет готового полотна откатных ворот, руководствуясь чертежом, изготавливаем его своими руками. Работы следует выполнять в горизонтальной плоскости, разложив элементы конструкции на ровной поверхности. Сначала свариваем каркас, а затем к нему крепим облицовочный материал.
Положение каждого элемента должно быть тщательно выверено
Установка конструкции и фурнитуры
Изготовив ворота, приступаем к их установке. Для этого:
| Иллюстрация | Описание действия |
 | К нижней части полотна крепим ролик. Способ крепления зависит от конструктивных особенностей выбранной фурнитуры. |
 | Крепим ограничители, которые не позволят створке сместиться дальше столбов, и элементы запорной системы. Замок должен иметь подходящее конструктивное исполнение. Если система двустворчатая, можно к каждой створки приварить уши для навесного замка. Полотно устанавливаем на направляющий рельс и проверяем работоспособность собранной конструкции. |
Выполнение траншей под фундамент
Прежде чем заниматься установкой откатных ворот своими руками, чертежи и схемы которых заранее подготовлены, надо заложить под них основание.
Для начала роют ямки. В них разместятся пьедесталы для столбов. Углубление делают немного шире размера самих опорных колонн. Такой подход облегчит последующее выполнение кладки. Фундамент делают строго по схеме.
Важно учитывать климатические условия местности
Если предполагается промерзание почвы, то берут во внимание типичную глубину. Фундамент должен уходить ниже этой величины. Если во время раскопок рушатся грунтовые стенки, то не обойтись без выполнения опалубки
Если во время раскопок рушатся грунтовые стенки, то не обойтись без выполнения опалубки.
Стенки траншеи поливают водой, добиваясь утрамбовки. Одновременно с подготовкой ям под фундамент выполняют закладку капсулы под электрику. На роль гильзы отлично подходит простая пластиковая водопроводная труба.
Почему проще купить заводской комплект фурнитуры, чем изготовить детали самостоятельно
Несколько лет назад заводская фурнитура для откатных ворот была менее доступной, так как ее стоимость достигала 350-400 долларов, и не каждый хозяин готов был потратить такую сумму. Многие пользовались услугами монтажников, которые сами изготавливали комплектующие.
Чтобы сделать ролики опор, нужно было обратиться к токарю, чтобы он обточил подшипники.
В качестве направляющего рельса использовалась квадратная металлическая труба сечением 60х60, 80х80 или 100х100 мм. В одной из ее стенок болгаркой делался прорез по всей длине, чтобы она вместе со створкой могла двигаться по роликовым опорам.
Стоимость самодельного изготовления составляла 150-200 долларов, но на сегодняшний день изготавливать такую фурнитуру не выгодно, хотя бы потому, что за эти же деньги можно купить заводской комплект. Стоимость примерно такая же.
Эксплуатировать ворота с комплектующими заводского изготовления проще и комфортнее, притом они намного дольше будут служить. Створка легко перемещается и не создает грохота.
Как показывает практика, собственными силами сделать роликовые опоры нормального качества мало кому удалось, поломки случались часто.
Преимущества заводской фурнитуры:
Геометрия всех изделий имеет высокую точность в отличие от самодельной.
Все элементы оцинкованы. Для самодельных изделий сложно выполнить такую защиту, потому риск того, что они в скором времени начнут ржаветь, очень высок.
Направляющий профиль при правильной установке не деформируется, как это случается с квадратной трубой, которая теряет геометрию сразу после того, как в одной из ее стенок делается прорез для перемещения по роликовым опорам.
Роликовые поры значительно проще установить в правильное положение, особенно если использовать регулировочные пластины.
Ролики опор имеют минимальный износ за счет подвижной верхней их части.
Верхнюю пластину с роликами можно подогнать точно под толщину створки, потому ее верхняя грань не будет люфтить при перемещении.
С комплектом заводской фурнитуры надлежащего качества створка будет двигаться легко
Это очень важно если ворота автоматические, так как нужно, чтобы привод работал без перегрузок.
Поэтапный монтаж откатных ворот
Только грамотное построение процесса даст результат в виде надежной и качественной конструкции.
Этапы:
- Возведение стоек;
- Подготовка фундаментной основы;
- Создание полотна;
- Установка ворот.
Рекомендуется соблюдать план работ, не отступая от него. Каждое действие стоит контролировать измерениями.
Установка столбов
Монтаж стоек – ответственный процесс, от которого зависит надежность установки всего сооружения. Их делают из бруса, металла, бетона или кирпича.
Специалисты советуют заливать бетоном стойки на глубине не меньше метра. А на территории, где грунтовые воды расположены сильно высоко, стоит создать общий фундамент под все компоненты конструкции.
Лучше всего в качестве стоек подходят стальные трубы. Улавливатели и поддерживающие элементы фиксируют сваркой.
При возведении кирпичных или каменных стоек, в стене делают закладные. Они представляют собой стальные площадки с соединенными прутками или проволокой.
Строительство фундамента
Размечают фундаментную основу опорной территории. Подготавливают котлован для заливки. От забора на расстоянии полуметра роют траншею. Сама фундаментная часть должна превышать длину противовеса примерно на 30 см.
Если планируют оснастить ворота автоматическим приводом, то на этапе рытья траншеи прокладывают проводку. Их оборачивают гофрированным кожухом из пластика.
Роль закладной исполняет швеллер. Его усиливают арматурным каркасом.
Этапы создания фундамента:
- Подготовка траншеи (метр-полтора);
- Нарезают стержни из арматуры: покороче и подлиннее. Первых делают больше, потому что потом их используют как перемычки;
- Длинные отрезки фиксируют к боковым сторонам швеллера. Сформируется конструкция, напоминающая скамейку с ножками;
- Прутки, лежащие друг напротив друга, скрепляют попарно;
- В яму устанавливают закладную, подгоняют швеллер;
- Монтируют опалубку и пояс из арматуры;
- Заливают цементным раствором, утрамбовывают.
Изготовление створки
Чтобы соорудить каркас применяют профильные трубы. Их сечение не меньше 50 на 50 мм. Чтобы створки не перекосило, создают специальную платформу с четкой горизонтальной поверхностью. Определяют широкую, ровную поверхность с едва заметными щелями. На ней раскладывают рейки или бруски. Уровень измеряют лазерным или строительным оборудованием.
Полотно сваривают снизу вверх.
Этапы:
- Создают наружную раму. Она исполняет роль главного каркаса полотна;
- К основанию крепят детали заполняющего каркаса. Он нужен для фиксации профлиста, а также каркас повышает жесткость конструкции;
- Сварочные швы шлифуют, а сами ворота грунтуют;
- Пульверизатором красят в 2-3 слоя;
- Воротное полотно обшивают профлистом, который закрепляют метизами.
Инструкция по сборке конструкции
Этапы сборки:
- Размечают участок. Обозначают траекторию передвижения полотна вдоль направляющим;
- Обозначают место, где будет установлена конструкция и передняя роликовая тележка. Соблюдается незамысловатый принцип – дальность расстояния между опорами влияет на уменьшение нагрузки на подшипники. Но, набор опорного механизма все же монтируют не по краю столба, которые ближе расположен к проезжей части. Расстояние составляет 15 см в сторону перемещения. Так делают, чтобы накатный ролик не выходил на проезжую часть;
- Площадки для поддерживания роликов устанавливают в определенных точках. Фиксируют сварочным аппаратом. Только после этого монтируют роликовый механизм;
- При установке полотно, направляющую наводят на роликовые детали. Контролируют грамотность монтажа, снимают полотно и тележки;
- Подваривают пластины регулировки;
- Монтируют обратно стойки и полотно, надежно сваривая конструкцию в закрытом виде;
- Проверяют вертикальность положения строительным уровнем;
- Накатной механизм монтируют во внутренней части направляющей. Потом его закрепляют метизами. Для большей надежности используют сварочное оборудование.
- Сверху на полотне крепят роликовый ограничитель. Шину для поддерживания приваривают. Потом уже проверяют вертикальность расположения конструкции;
- Устанавливают нижний улавливатель. Отмечают место его монтажа при запертом сооружении. Его скобу подводят под роликовый механизм, прижимая до абсолютного соприкосновения. Его фиксируют метизами, чтобы его состояние возможно было контролировать в будущем;
- При запертой конструкции делают разметки в местах размещения верхнего улавливателя. Его прикрепляют к стойке.
По завершению монтажа регулируют роликовые механизмы, шины и улавливатели. Торцы направляющих оснащают заглушками, а стыки после сварки шлифуют и красят.
Особенности
И хотя эти критерии весьма условны, имеет смысл достаточно глубоко оценить все показатели, по которым будет проводиться оценка
Для анализа стоит обратить внимание на:
- Функциональность конструкции.
- Стоимость материалов и работ по их сборке и установке.
- Массу конструкции, возможности по уменьшению веса без ущерба для прочности.
- Возможность самостоятельно собрать и установить все элементы.
Монтаж каркаса
Кроме того, стоит сразу определиться с понятиями. Раз уж речь идет об откатных воротах, то здесь имеются три основные конструкции, условно объединенные в это понятие:
- подвесной тип – конструкция, схема работы которой основана на движении по направляющей, установленной на опорных столбах над проездом;
- опорный тип – конструкция имеет направляющую, установленную на поверхности грунта, и створка или створки откатываются по направляющей на опорных роликах;
- консольный тип, в котором используется рамная конструкция как подвижная консоль на направляющей. При этом сами ворота не касаются поверхности земли.
Открывание
Достоинства
Главным достоинством этого вида конструкции выступает ее функциональность. Большая створка позволяет сделать въезд во двор практически любому транспорту, она не занимает много места. Ее можно использовать и как ворота на даче или для городской усадьбы.
Стоимость материалов для сборки также невелика. Сварить и установить каркас из профильной трубы и обшить его профлистом стоит ненамного дороже, чем секция забора.
Профильная труба, профлист и запорное устройство весят намного меньше, чем кованые модели или распашные двухстворчатые конструкции из листового металла. Это дает возможность сделать въезд намного шире и больше.
В основе конструкции лежит рама, усиленная диагональными упорами. Имея в распоряжении небольшую ровную площадку для работы и сварочный аппарат, сварить все детали не представляет большого труда. А чтобы понять алгоритм работы, стоит дополнительно изучить фото и видео, которые будут представлены ниже.

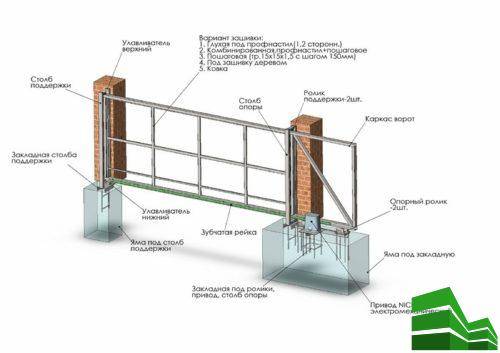

Схема установки
Недостатки
Увы, есть и недостатки в варианте, где ворота должны откатываться. Сделать откатные ворота своими руками можно только с использованием навыков сварочных работ. Без этого собрать раму, фундамент, установить направляющую рейку и роликовый блок просто невозможно.
Также необходимо обратить внимание на вопрос, как сделать ролики для откатных ворот. Нужно решить, сделать их самостоятельно из подручных материалов или заказать готовый комплект для установки
Второй вариант намного практичнее и удобнее как в плане работы, так и при регулировке.
Откатные ворота для дачи обычно делаются без автоматизированной системы для установки в неохраняемых дачных массивах. С системой автоматики делают для мест, где гарантирована сохранность устройства. Так что ориентироваться здесь нужно по обстоятельствам и трезво оценивать свои силы и возможности.

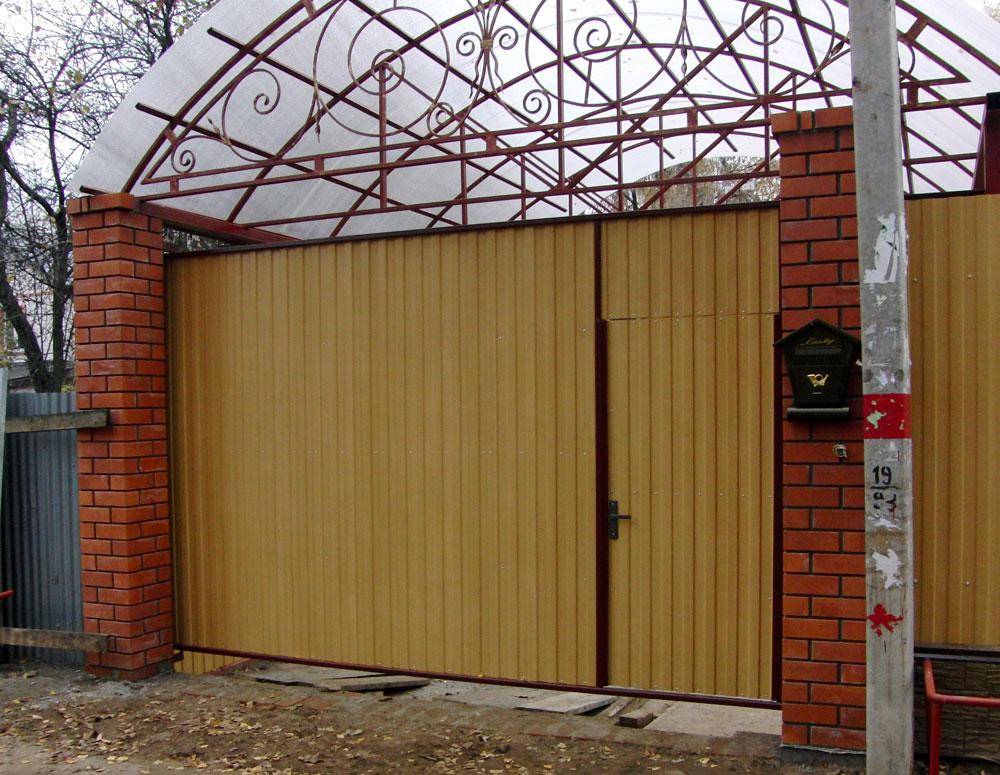

Пример для частного дома
Закладная для откатных ворот
Установка откатных или сдвижных ворот отличается необходимостью соответствующим образом подготовить проем. Что входит в эту работу?
Во-первых, это подготовка основания или закладной. Это все равно что сделать фундамент для дома. Данная закладная – основной якорь всей конструкции.
Закладная представляет из себя капитально забетонированный 16-й швеллер. Высота швеллера — это ноль будущего въезда.
Если въезд будет впоследствии выложен плиткой, закладывайте швеллер выше существующей нулевой отметки на высоту плитки. Чтобы бетон при заливке полностью попал под швеллер, опалубку нужно делать в уровень с ним.
Глубина такого фундамента зависит от глубины промерзания в вашем регионе. Например по Москве и Московской области, специалисты заглубляют на 1,5м, плюс 20см на песчаную подушку.
Ошибка №1
Если вы этого не учтете, то впоследствии возможно выпирание фундамента с нарушением свободного хода ворот или даже их клин.
Капитальная полимеризация бетона происходит в течение 28 дней. Для качественной работы, что называется на века, желательно выдерживать эти сроки, и устанавливать ворота уже на бетонное основание, которое полностью набрало свою прочность.
Однако мало у кого хватает терпения на такие сроки, но хотя бы неделю выдержать необходимо.
При этом саму закладную вовсе не обязательно обваривать целой паутиной металла.
Особой прочности это не добавит и она никак не спасет при недостаточной глубине и пучении по касательной. А такая сила может достигать нескольких тонн на 1м2.
Она легко поднимает и ломает стены гаражей и домов, что уж говорить о каких-то воротах.
Поэтому вертикальных арматурин 12-16мм2 бывает вполне достаточно.
Длину приямка под фундамент рассчитывайте по формуле: длина всего проема разделенная пополам.
Например, у вас ширина ворот 4м. Значит вам нужно подготовить приямок длиной около 2м. Его ширина должна быть 40-50см.
На стандартную яму для таких ворот уходит порядка 2м3 бетона.
Сами ворота никогда не приходят в готовом виде. Створку придется собирать у себя на участке.
На заводском изделии все технологические отверстия уже подготовлены, поэтому следуя схеме инструкции, проблем с монтажом у вас возникнуть не должно.
При сборке самое главное четко контролировать геометрию.
Ошибка №2
Здесь нужно придерживаться следующего правила – все диагонали створки не должны отличаться между собой более чем на 5мм.
Центральная часть может заполняться различными материалами:
профнастил
Крепится при помощи саморезов или заклепок.
Чтобы листы при движении ворот не дребезжали в местах стыков, все щели и пространства можно заполнить силиконовым герметиком. Или просто подложить уплотнитель.
штакетник
глухое заполнение, типа филенки
Для упрочнения всей конструкции, зачастую применяют тросовую оттяжку. Ею можно легко отрегулировать требуемое соответствие по диагоналям.
Ошибка №3
Если же вы привариваете профиль в качестве укосин, будьте осторожны! При недостатке опыта, сварочные швы могут повести металл и нижнюю направляющую.
А еще ворота начнут постукивать в этих местах, как поезд на рельсах.
Типы конструкций откатных ворот
На рынке предлагается несколько типов ограждений с раздвижным полотном. Они отличаются конструктивным исполнением, достоинствами и недостатками. Выбирая подходящий вариант, учитывайте следующие параметры:
- Возможность сварки в домашних условиях.
- Надежность.
- Удобство эксплуатации.
С использованием рельса
Рельсовые модели выделяются простым устройством и долговечностью. Движущийся механизм перемещается по рельсу, который закреплен в почве по линии проема. Основное полотно направлено в сторону приваренных роликов.
К основным достоинствам рельсовых моделей относят:
- Совместимость с крупногабаритными проемами (до 6 м) – в процессе эксплуатации створка сохраняет начальное положение и не провисает.
- Эргономичность – в открытом состоянии полотно занимает не больше пространства, чем проем.
- Износостойкость и надежность – при сварке откатных ворот с рельсом можно применить ударопрочный каркас и тяжелые обшивочные материалы, которые будут защищать от ударов и механических повреждений.

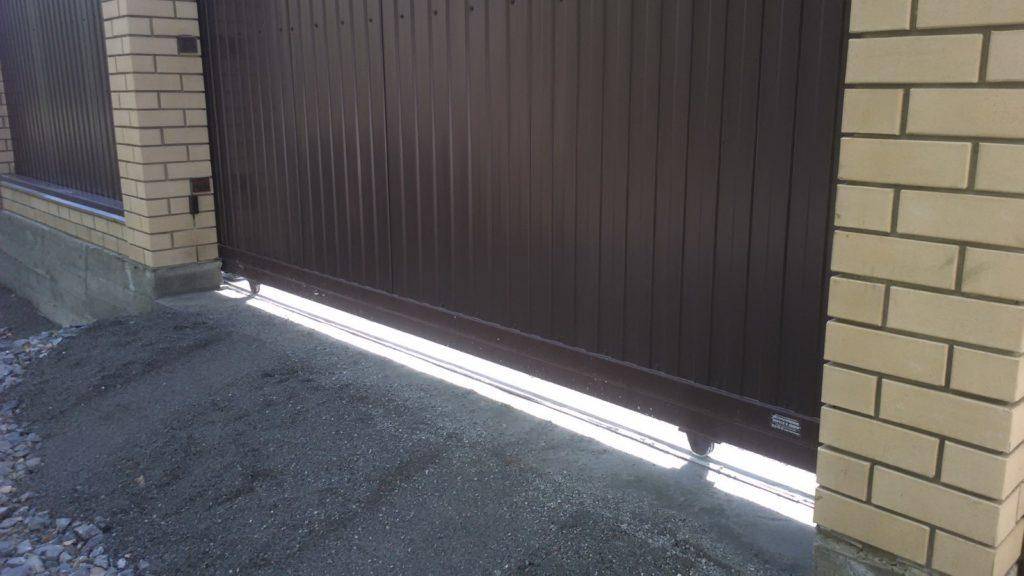

Рельсовые отатные ворота.
Недостатком варианта считается необходимость тщательной очистки системы от загрязнений, снега и песка, которые препятствуют движению створки.
После обильных осадков в пустотах накапливается жидкость, а в случае замерзания она превращается в лед, блокирующий нормальную работу системы. Проблема усугубляется зимой в регионах с суровыми климатическими условиями.

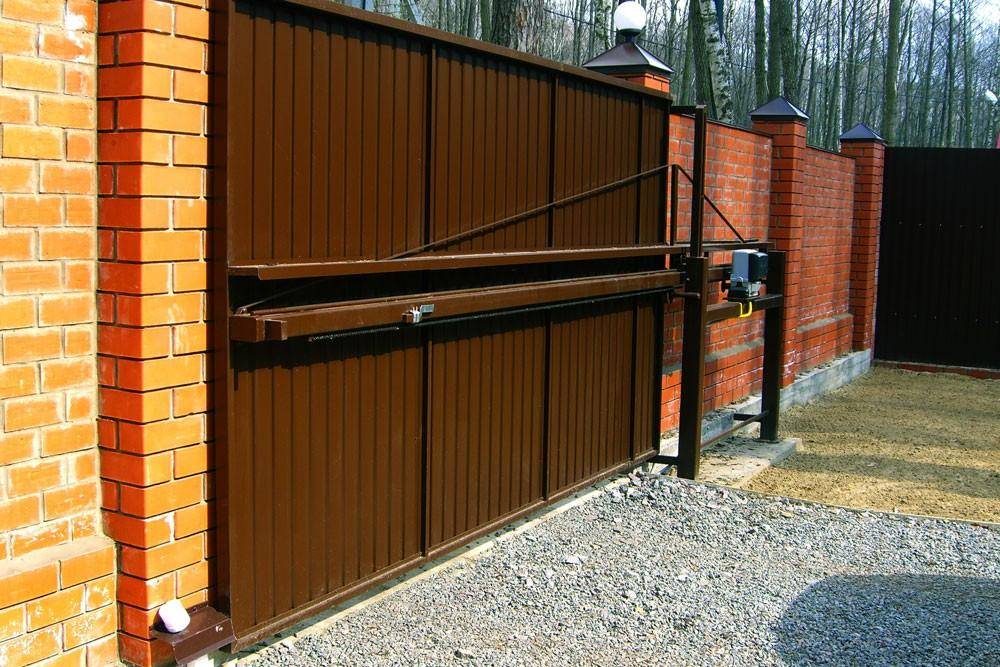

Консольные ворота
Автоматические ворота подойдут для промышленных объектов и больших частных территорий. По соотношению цены и качества они превосходят другие типы.
В основе ограждения используется швеллер – специальная консоль, фиксирующая створку в 2 положениях (закрытом и открытом).
Чтобы сохранить равновесие полотна, длину направляющего элемента делают в 1,5 больше ширины проема.
Среди преимуществ консольных ворот выделяют:
- Свободный ход движущихся узлов.
- Неограниченный заезд по высоте.
- Защиту роликовых тележек от загрязнений, осадков и прочего мусора. Это продлевает срок службы консолей. Тележки закреплены внутри заваренной балки, поэтому они изолированы от инородных включений.
- Качественную изоляцию усадьбы от сторонних глаз. Полотно плотно прилегает к ограждению, поэтому увидеть, что происходит внутри, достаточно сложно.
- Простоту монтажа электрического привода.
Консольные ворота, плотно прилегающие к ограждению.
Среди недостатков:
- Необходимость организации устойчивого основания. Кроме того, для обустройства конструкции с открывающейся створкой нужно много свободного места.
- Трудоемкость процесса по сборке консолей. Такие действия требуют от исполнителя некоторых умений и опыта в проектировании.
Подвесная конструкция
Представители этой группы используются в местах въезда на производственный объект, территорию ангара или склада. В воротах присутствует направляющая, которая находится на верхней балке перекрытия. Система приводится в действие с помощью роликов. Снизу конструкции опора отсутствует. Среди положительных качеств подвесных ворот выделяют:
- Стойкость к негативным воздействиям окружающей среды, включая сильный ветер, осадки и другие неблагоприятные погодные условия.
- Безопасность и большой срок службы. Механические системы способны прослужить без сбоев больше 50 лет.
- Устойчивость к взломам.
Ключевыми недостатками ворот являются высокая стоимость и ограниченные пропускные способности из-за характерного размещения направляющих частей.
Подвесные откатные ворота.
