Обвязка твердотопливного и газового котла

Типовые схемы обвязки

Для правильной обвязки отопления необходимо разработать индивидуальный проект, поскольку каждое жилое помещение и котельная индивидуальны, хотя имеют ряд схожих черт. Такие проекты основываются на типовых схемах, отражающих общие для всех, принципиальные позиции монтажа систем в различных условиях.

Система открытого типа с естественной циркуляцией

Такая схема, по-другому гравитационная, является наиболее распространенной. Имеет свои преимущества и недостатки.

Положительные стороны:

1. Эффективная работа.
2. Простота монтажа.
3. Относительно низкая стоимость.
4. Высокая безопасность.
5. Автономность.

Так как вода при нагревании имеет свойство расширяться, при гравитационной схеме обязательна установка расширительного бака, собирающего излишки теплоносителя.

Отрицательные стороны:

1. Сложность в управлении.
2. Необходимость в постоянном контроле системы.
3. Повышенный расход топлива.

В открытой системе ввод обратки в котел должен быть ниже радиаторов минимум на 0,5 метра.

Закрытая система с естественным движением теплоносителя

В отличие от открытой, здесь необходимо установить мембранный бак на обратном трубопроводе. Для эффективного функционирования его размер должен превышать на 10 % объем теплоносителя в целом по системе.

Для возможности сброса излишнего давления из трубопроводов (более 2 атм.) следует установить предохранительный клапан, подключив его к канализации.

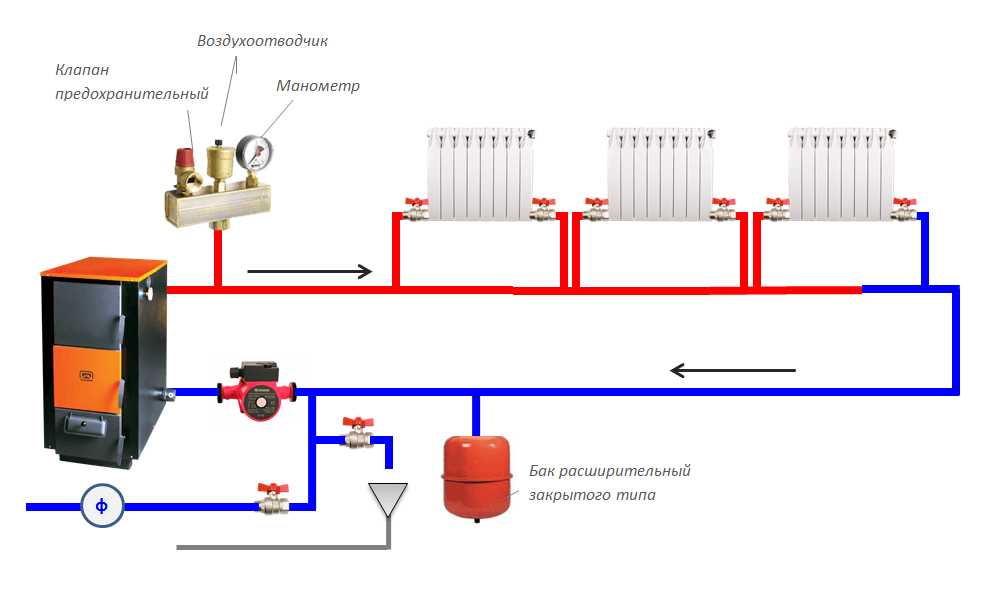

Система с принудительной циркуляцией

Система с принудительной циркуляцией отличается тем, что имеет в своем составе насос. Это обеспечивает равномерность температуры на всех участках. Кроме того, применение циркуляционного оборудования позволяет минимизировать уклоны трубопроводов.

Для сохранения работоспособности отопления в случаях посадки напряжения или поломки насосов необходимо предусматривать обводные линии в обход оборудования. Циркуляционный насос устанавливается на обратке из соображений безопасности, а также повышения степени надежности и долговечности работы.

Схема с буферной емкостью

Схема обвязки твердотопливного котла отопления с теплоаккумулятором применяется для поддержания постоянной температуры в системе (ТТК плохо управляются, требуя неустанного контроля за количеством топлива и тягой) и во избежание закипания рабочей жидкости.

Теплоаккумулятор представляет собой герметично выполненный бак, установленный между котлом и потребителем. Принцип работы устройства заключается в том, чтобы аккумулировать избыток тепла в собственном объеме, отдавая его в систему при необходимости.

Температура теплоносителя регулируется посредством узла смешения, представляющего собой трехходовой клапан с датчиком температуры.

Обвязка с трехходовым клапаном

Для дополнительной защиты отопительного котла от перегрева предусматривается контур для аварийной подачи холодной воды в теплообменник либо в установленный внутри оборудования специальный змеевик.

Работа данного узла осуществляется благодаря оборудованию трехходовым вентилем и датчиком температуры внутри теплообменного аппарата. Сброс нагретой воды происходит в канализацию.

С установкой бойлера косвенного нагрева

Обвязка твердотопливного котла с бойлером косвенного нагрева подходит для любой схемы подключения. Бойлер служит для нагрева холодной воды в целях горячего водоснабжения.

Подключение водонагревателя к системе происходит параллельно со всеми приборами, использующими горячую воду

Здесь важно помнить, что для увеличения эффективности его работы, следует предусмотреть трехходовой кран, перекрывающий отвод воды из агрегата, если та еще не нагрелась

Коллекторная схема

Коллекторы служат для одновременного параллельного подключения нескольких веток отопления. Например, при подсоединении к одному агрегату теплого пола, радиаторов отопления на нескольких этажах (для каждого отдельная ветка) и т. д.

Несмотря на очевидное усложнение, использование коллекторов (гребенок) открывает широкие возможности для регулировки системы, повышения эффективности и надежности.

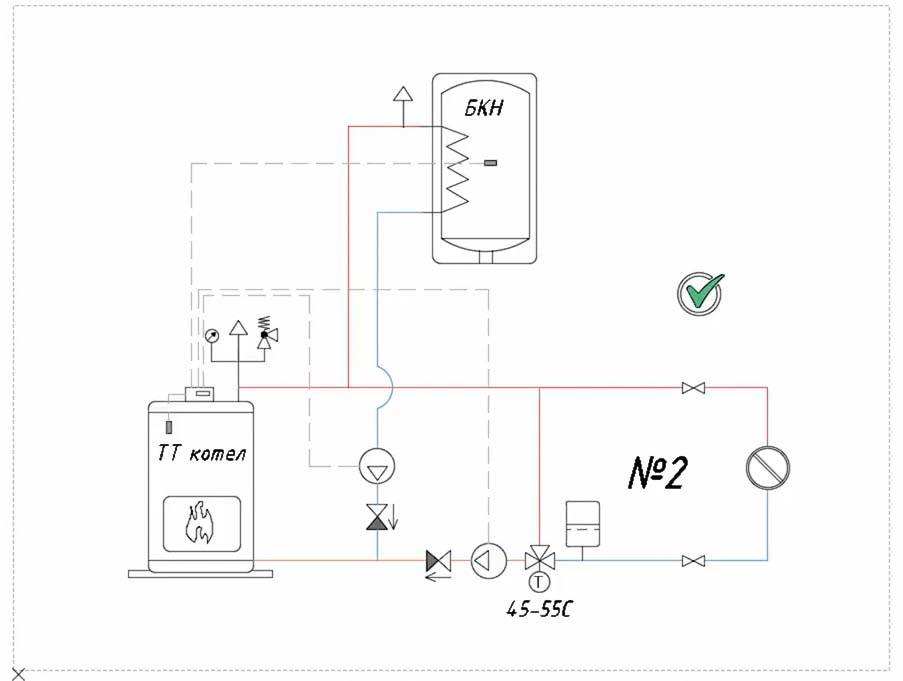

Схема №2

Практически аналогична первой схеме, главное отличие — добавлен бойлер косвенного нагрева. Загрузка бойлера происходит до трехходового клапана, т. е. между клапаном и котлом не требуется насос для загрузки бойлера.

Часто люди все-таки врезают в это место насос по той простой причине, что со змеевика бойлера будет возвращаться холодный теплоноситель, тем самым заставляя котел конденсировать. Однако, если мощность змеевика бойлера косвенного нагрева подобрана верно, то по мере роста температуры внутри змеевика бойлера его мощность будет падать, а значит, и разность температур на входе и выходе бойлера будет уменьшаться, это не позволит образовываться конденсату в котле.

Эта схема подключения твердотопливного котла обладает рядом преимуществ. Первое — возможность организовать приоритет нагрева бойлера путем отключения насоса. В этом случае вся мощность котла направляется на нагрев бойлера, ускоряя его нагрев.

Кроме того, в этой схеме можно организовать следующую логику работы. Допустим, вы греете бойлер, но одновременно идет активный водоразбор — в этом случае бойлер может греться достаточно долго, и правильным решением будет включение насоса. Теперь мощность котла будет расходоваться и на нагрев бойлера, и на поддержание температуры в системе отопления. Таким образом организуется максимально правильная и эффективная работа системы.

Какие трубы лучше для обвязки котельной

Какие трубы выбрать для котельной. Ну трудно сказать…  Начинать наверное нужно с консультации с мастером – монтажником отопительных систем.  Ниже будет приведена фотография с обвязкой твердотопливного котла очень грамотно.

Четкая лаконичная котельная! Котел обвязан танком на две тонны – не забываем что котел “ТТ” – А твердотопливнику нужно обязательно куда то сбрасывать тепло. На рисунке изображен шестидесяти киловатник ????  60 кВт время горения 4 часа.  За это время заряжается двух тонный танк теплом на весь день, до следующей топки.

Тепло распределяется по дому самотеком – через самотечный контур который видно на потолке. Он выполнен толстой трубой 60мм для достижение эффекта минимального сопротивления в момент протекания.

Котловой контур выполнен медной трубо на пресс фитингах. Фитинги не текут резинки не высохли все работает отлично! Медную трубу котлового контура утеплили для того что бы меньше тепла терялось, да и в котельной не холодно, так что отапливать нечего.

В контур самотека так же включен электрический котел который мы включаем ночью, что бы набрать тепла в танк и паралельно отапливаться батареями. Еще на обшитой алюминием стене можно видеть два коллектора теплых полов на первый и второй этаж в том числе теплый пол в двух санузлах.

Система энергонезависимая и не требует наличия электричества для того что бы прокачивать тепло по трубам. Тепло течет самотеком, достаточно только растопить печку.

Ну дальше не так интересно, но тоже можно почитать бла бла бла про то как подобрать трубы и какие трубы лучше для обвязки котла.

При выборе труб для обвязки котельной нужно распределить в котлы в первую очередь на две категории – газовые твердотопливные.  В дальнейшем речь пойдет об навесных котлах и напольных принадлежащих к категории “Газовые котлы” и отдельно обсудим трубы для обвязки твердотопливных котлов.

Стоимость монтажных работ по обвязке котлов в Нижнем Новгороде

Как обвязать котел – варианты.

– начать можно с обвязки газовых настенных котлов, которые обвязать проще чем любой другой котел, по скольку для обвязки настенных газовых котлов не требуется ни установка насоса ни экспанзомата которые уже встроены внутрь настенного котла.

Сами трубы могут так же быть абсолютно любыми и полипропиленовыми и металопластиковыми, не говоря уже о медных или из нержавейки. Все сгодится, потому что автоматика котла выдает дозированную температуру не требующую высоких температур в прикотловом контуре как это требуется для на твердотопливных котлах.

Теперь обсудим обвязку напольных газовых котлов и применимые или наиболее подходящие к ним трубы для обвязки.

С напольными газовыми котлами, тоже самое что и с настенными – любые трубы хороши, главное не забывать устанавливать перемычку из максимально широкой трубы на перемычку обратки с подачей.

Это нужно для эффективного прогревания камеры сгорания, что бы не возникало образования конденсата в дымоходе.

Что же касается твердотопливных котлов то у них особо актуальна проблема конденсата и возникновения ссажи в дымоходе и дегтя внутри котла. Для того что бы этого не было просто необходимо создать условия для скорейшего выхода котла на рабочую температуру при которой он сожрет всю ссажу и деготь.

Это так же достигается установкой перемычки между подачей и обраткой сразу за котлом.

А трубы для обвязки твердотопливного котла желательно брать металлические – медь или нержавейку, хотя бы для первичного котлового кольца, которое и будет обеспечивать максимальную температуру в камере сгорания за счет непрерывной циркуляции теплоносителя по малому кругу с наименьшим гидравлическим сопротивлением.

При обвязке твердотопливных котлов с высокой рабочей температурой  (не пиролизные) желательно использовать трубы не на пресс соединениях а на паяных или сварных соединениях хотя бы для прикотлового котнура, так называемого малого или прогревочного кольца системы отопления. Ведь недостаток труб из нержавейки на прессах в том что резиновые уплотнительные колечки когда нибудь высохнут и трубы могут начать подтекать в местах соединений.

Принудительная циркуляция

Такой способ считается наиболее популярным и распространенным, т.к. насос осуществляет интенсивное перекачивание теплоносителя через систему и эффективность обогрева возрастает на 30 %.

В качестве плюсов можно отметить возможность осуществлять регулировку температуры и небольшой расход труб при монтаже. Система будет стоить дороже, т.к. она более сложная и требует большее количество приборов. Установленные узлы предполагают наличие балансировки, а вся система — регулярного обслуживания. Помимо этого необходим источник электрической энергии.

Если производить монтаж комбинированной системы, то в ней будут сочетаться достоинства обеих предыдущих. Вы можете переключить ее в любой режим работы посредством байпаса, который установлен совместно с насосом. При этом функционирование отопления будет находиться в непосредственной зависимости от подачи электрической энергии в дом.

Схема обвязки напольного твердотопливного котла

Твердотопливные котлы имеют особый режим работы, зависящий от частоты загрузки топлива и его теплотворной способности. Агрегат работает в циклическом режиме, при этом на пике процесса горения температура может приближаться к 95С. Поэтому для обвязки высокотемпературного контура следует применять металлические трубы – медь, нержавеющую и обычную сталь.

Для сохранения избытков тепла и защиты системы от перегрева в схему обвязки котла включают теплоаккумулятор. Это обеспечивает накопление теплоты и ее рациональное потребление, снижает расход топлива.

Теплоаккумулятор в схеме выполняет также функцию гидравлического разделения первичного и вторичного контуров. При полном гидравлическом разделении во вторичном контуре устанавливается отдельный расширительный бак, монтируется линия подпитки из системы холодного водоснабжения, группа безопасности.

Твердотопливные котлы зачастую оборудуются гравитационными системами отопления. Применение теплоаккумулятора актуально только для комплексов закрытого типа, с наличием циркуляционных насосов.

Обвязка котла – важнейший этап сооружения системы отопления. Работы можно произвести своими руками, при этом нужно придерживаться описанных выше правил и схем, паспортов изделий и проектов (в случае газового оборудования). Кроме того, требуется наличие навыков монтажа выбранного оборудования и материалов, необходимого набора инструментов и оборудования.

Рекомендуем прочитать:

Дизельные котлы отопления

Контакты

Системы водяного отопления

Как сделать дренажную систему и ливневую канализацию дома

Расчет мощности котла отопления

Комбинированные котлы отопления

(Просмотров 7 217 , 3 сегодня)

Опциональные элементы

Какие еще элементы может включать обвязка напольного или настенного котла?

Теплоаккумулятор

Так называется металлический или полимерный бак с теплоизолированными стенками. Как и следует из названия, он служит для накопления тепловой энергии.

Это полезно в двух случаях:

1. При использовании твердотопливного котла. Накопление тепла позволяет увеличить промежуток времени между растопками и эксплуатировать котел на номинальной мощности (и, соответственно, с максимальным КПД);
2. При обогреве дома электрокотлом и наличии двухтарифного счетчика. Ночью, когда цена киловатт-часа электроэнергии минимальна, котел греет воду в баке теплоаккумулятора, а днем накопленное тепло расходуется для обогрева жилья.

Теплоаккумулятор в домашней котельной.

Использование теплоаккумулятора подразумевает наличие двух контуров, по крайней мере, один из которых работает с принудительной циркуляцией. Первое кольцо соединяет теплообменник котла и бак, второе — теплоаккумулятор и отопительные приборы.

Схема подключения теплоаккумулятора к котлу и отопительному контуру с рециркуляцией.

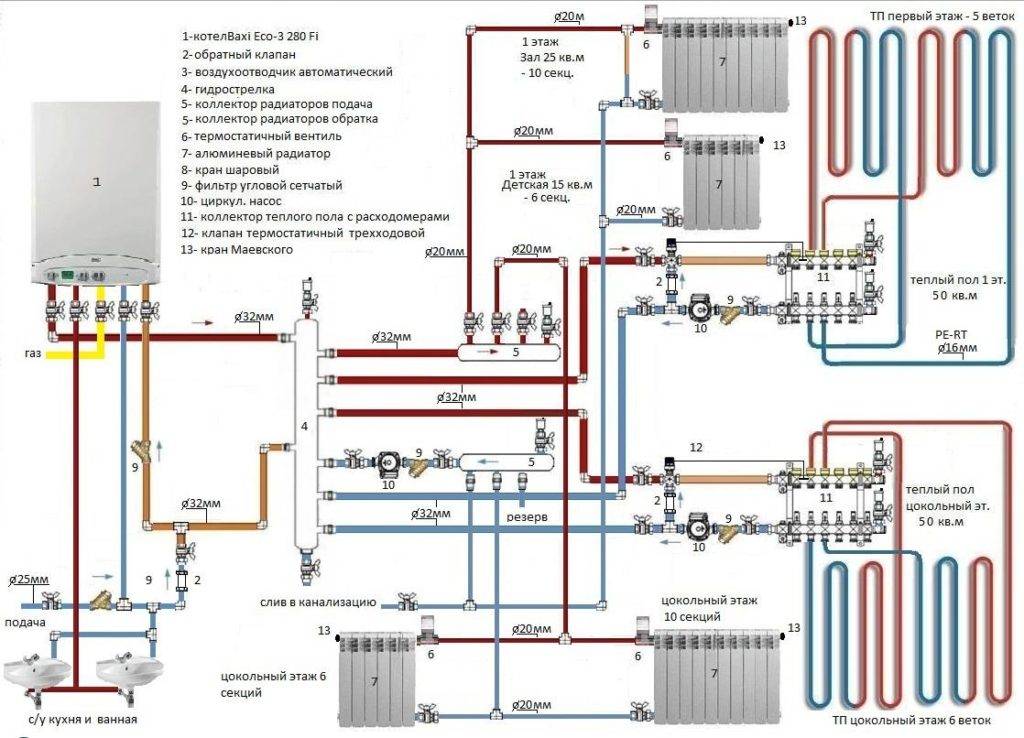

Гидрострелка

Гидрострелка с патрубками для подключения нескольких контуров.

В сущности, это просто толстая труба с несколькими входными и выходными патрубками. Функция гидрострелки — синхронизация работы нескольких контуров с разной температурой теплоносителя (например, радиаторов и теплого пола).

Температура воды в трубах теплого пола — не больше 40 градусов.

Каждый из контуров комплектуется собственным насосом и (в случае низкотемпературного контура) трехпроходным клапаном, обеспечивающим рециркуляцию теплоносителя.

В ряде случаев функцию гидрострелки выполняет теплоаккумулятор.

Как это возможно?

Внутри бака медленно циркулирующая вода разделяется по температуре: наиболее горячий (и наименее плотный) теплоноситель собирается в верхней части бака, наиболее холодный — в нижней.

Отбирая воду из патрубков, расположенных на разной высоте, можно получить любую температуру в диапазоне от температуры подачи котла до комнатной.

На фото — подключение теплоаккумулятора к разнотемпературным системам ГВС и теплого пола.

Коллектор

Отопительный коллектор.

Одна из проблем последовательного подключения отопительных приборов — разброс между ними по температуре. Радиаторы на подаче всегда горячее батарей на обратке, что приводит к неравномерному прогреву комнат в доме.

Коллектор позволяет подключить несколько конвекторов, радиаторов или контуров теплого пола параллельно. Каждый отвод коллектора комплектуется собственным краном или дросселем, допускающими независимое отключение и регулировку приборов.

Коллекторная разводка отопления.

Бойлер косвенного нагрева

Обычно для нагрева ГВС практикуется использование двухконтурного котла с проточным теплообменником.

Однако у этого решения есть пара неприятных недостатков:

• Одновременная работа отопления и проточного водонагревателя требует большого запаса по мощности. Если у вас стоит электрокотел, а на дом выделена мощность в 10 КВт — вам волей-неволей придется выбирать между теплыми комнатами и горячим душем;
• Большая часть проточных нагревателей не допускает точной регулировки температуры воды на выходе. Попытка принять душ или помыть посуду превращается в непрерывное сражение с кранами.

Бойлер косвенного нагрева — типичный накопительный водонагреватель, лишенных обеих проблем. Он подключается к отопительному контуру и отбирает часть тепла у теплоносителя.

Бойлер косвенного нагрева.

Летом циркуляция идет по малому кругу — между котлом и бойлером.

Подключение бойлера к котлу.

https://youtube.com/watch?v=owCRvUbz1CI

Схема обвязки ТТ котла с естественной циркуляцией

Перебои с электричеством в нашей стране нередки, причем обычно они случаются в самую плохую погоду. Поэтому во многих селах и деревнях предпочитают делать системы отопления с естественной циркуляцией — гравитационные. Они работают независимо от наличия электроэнергии, так что дом без тепла не останется.

Подключение котла на твердом топливе в гравитационную систему отопления

Приведенная на схеме обвязка твердотопливного котла для гравитационной системы — самый простой из возможных вариантов. В системе обязательно наличие расширительного бака. Он необходим для компенсации теплового расширения: во время нагрева объем теплоносителя увеличивается, и он вытесняется в расширительный бак. В системах с естественной циркуляцией расширительный бак ставят открытого типа. Это обычная емкость, в которой находится некоторое количество теплоносителя (около половины объема или меньше). Чтобы теплоноситель меньше испарялся, на бак ставят крышку. А чтобы одновременно еще и отводить воздух из системы, поднимают его в самую высокую точку системы.

Принцип работы системы отопления с естественной циркуляцией

В системах этого типа теплоноситель движется благодаря уклону труб. Для обеспечения циркуляции котел должен находиться в самой нижней точке, все отопительные приборы — выше него. Кроме этого, приходится использовать трубы большого сечения — чтобы снизить сопротивление при движении теплоносителя.

От котла труба поднимается вверх, затем, постепенно понижаясь, труба подачи обходит все отопительные приборы. Обратка подключается с обратным уклоном — к котлу. Работает схема так: нагретый теплоноситель за счет высокой температуры поднимается вверх по вертикальной трубе, с небольшим уклоном идет подача (немного выше уровня радиаторов). Эта часть называется разгонная петля. Далее по наклонной трубе подачи, за счет силы гравитации и набранной скорости, обходит все отопительные приборы.

Основной принцип работы естественной циркуляции — перепад высот и разница температур

Проходя по трубам и радиаторам теплоноситель остывает. Остывший теплоноситель имеет большую массу, чем горячий. Более холодный теплоноситель стремится вниз, создавая давление. За счет этого и происходит циркуляция — нагретый теплоноситель стремится вверх, холодный — вниз. Но система работает только при правильно подобранном диаметре труб и их уклоне.

Что еще необходимо

В приведенной выше схеме есть масса недостатков:

• Нет предохранительного клапана — это устройство ставят на выходе котла. С его помощью происходит сброс лишнего теплоносителя при его закипании. Если этот клапан не установить, возможен разрыв труб, радиаторов, теплообменника, расширительного бака (если он закрытого типа).

• Нет воздухоотводчика. Если система открытого типа (расширительный бак в этом случае просто емкость с крышкой), воздух может выходить через расширительный бак. Но при разветвленной системе необходимы дополнительные устройства для отведения воздуха на радиаторах.

Указанные два устройства обязательны, но еще желателен манометр и термометр. Они нужны для контроля за системой. Термометров желательно иметь два — на выходе и на входе котла. Чтобы можно было оценить эффективность работы системы, подстроить и отрегулировать теплоотдачу радиаторов.

Недостатки

Основное достоинство гравитационной схемы обвязки твердотопливного котла — независимость от наличия электроэнергии. Недостатков намного больше:

• Невысокая эффективность и невозможность регулировки. Скорость движения теплоносителя в таких системах невысокая. Поэтому добиться высокой эффективности не получается. Регулировать ее тоже нет возможности. Так что подстроиться под погодные условия невозможно.

• Каждый раз когда система разогревается ( утром, например), температура теплоносителя в обратке очень низкая. Из-за этого образуется конденсат, разъедающий теплообменник. И бороться с этим нет возможности.
• Неэстетичность исполнения. Для обеспечения циркуляции трубы подачи должны располагаться выше радиаторов. Обвязка твердотопливного котла в гравитационной системе делается трубой 32 мм или более. Иногда подачу тянут над ними — на уровне метра (или чуть выше) от пола, иногда — пускают под потолком. А трубы имеют немалый диаметр, так что вид тот еще.

Все эти недостатки приводят к тому, что системы отопления с естественной циркуляцией делают все реже. Люди предпочитают сделать резервированное электропитание (поставить аккумуляторные батареи или/и генератор) и иметь более удобную и регулируемую систему отопления.

Создание теплого пола

Если вы хотите в систему отопления включить «теплый пол», тогда используйте гидрострелку. Для напольного отопления требуется низкотемпературное подключение. В верхней части гидрострелки находится горячая вода для радиаторов, в нижней — более прохладная для пола.

В обвязку включаются узлы рециркуляции: байпас и трехходовой клапан. При падении температуры клапан будет открываться для рециркуляции воды. Подробнее показано на картинке:

Во время установки соблюдайте правила и нормативы. Помните, что подключение к газопроводу проводится только специализированной службой. Чтобы облегчить вам выбор, прилагаем полезное видео:

Подсоединение котла к источникам питания

 1. Подача отопления. 2. Горячая вода для бытовых нужд. 3. Газ. 4. Холодная вода к контуру ГВС.
5. Обратка отопления

 При использовании баллонного газа обязательно используется редуктор, объединяющий группу баллонов

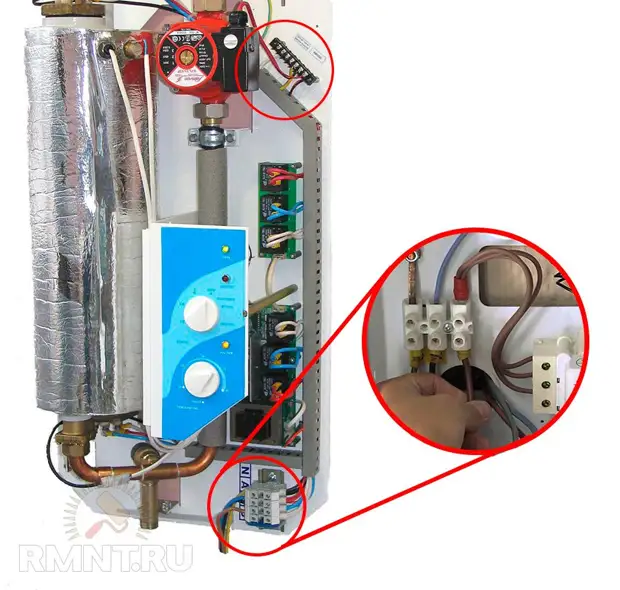

Электрокотёл нужно присоединить к сети. Котёл и клеммная коробка должны быть заземлены, все соединения выполняются медной проводкой с сечением не меньше указанного в техническом паспорте к оборудованию.

Котёл на твёрдом топливе всегда автономен и требует только присоединения труб отопления и горячего водоснабжения. Подключения к электрическим цепям питания требуют только блоки автоматического управления, если они задействованы.

Как самостоятельно выполнить обвязку котла отопления

Эта работа для многих непривычная, но по характеру мужская и технически интересная.

Инструменты и расходные материалы

Для работы потребуются инструменты сантехника, слесарные инструменты, электродрель со свёрлами по металлу и бетону. Расходные материалы потребуются для уплотнения многочисленных трубных соединений: лента ФУМ, льняная пакля, герметики.

Подготовительный этап

Во время подготовки к созданию системы теплоснабжения и горячего водоснабжения дома необходимо изучить проект, проверить по спецификации наличие всего оборудования, его техническое состояние, продумать методы и специфику монтажа, выбрать и привести в рабочий вид места, в которых будет устанавливаться оборудование.

Монтажные работы

Монтажные работы с разными видами оборудования имеют свою специфику.

Котёл

Монтаж котла можно рассмотреть на примере твёрдотопливной модели. Поскольку топливо такого котла пылящее, а его горение сопровождается выделением дыма, сам котёл разумнее всего устанавливать вне жилого помещения. Можно в отдельном помещении.

Под котлом должно быть прочное основание. Если рядом планируется установка другого тяжёлого оборудования, следует сделать промышленный пол (армированную бетонную стяжку толщиной 12 см) и закрыть его негорючим материалом. В зоне обслуживания котла следует установить розетки 220 В.

В котельном помещении должна быть хорошая вентиляция, так как воздух нужен для горения топлива, а задымлённый воздух требуется замещать свежим. Если дымовая труба будет выводиться наружу, то проходы сквозь деревянные стены следует оборудовать с соблюдением требований противопожарной безопасности.

Расширительный бак

Расширительный бак устанавливается в систему теплоснабжения для компенсации воздействия увеличенного при нагреве объёма воды. В бак перемещается образовавшийся избыток воды, при охлаждении вода возвращается в систему. Для закрытой водяной системы требуется установка бака мембранного типа, для открытой годится любая ёмкость подходящего объёма. При установке бака мембранного типа воздушная камера должна оказаться сверху.

Циркуляционный насос

Циркуляционный насос устанавливается в отопительную систему для интенсификации движения воды по трубам. Применение насоса позволило быстрее доставлять горячую воду к радиаторам отопления и снизить стоимость трубопроводов.

Насос можно врезать и в прямую линию, и в обратную. Но при возникновении перегрева воды на неавтоматизированном котле насос, установленный на обратке, проживёт дольше и даст хозяевам больше времени на минимизацию последствий аварии. При монтаже ось ротора насоса обязательно должна быть в горизонтальном положении. До и после насоса необходимо установить отсекающие краны. Коробка с электроконтактами мотора должна находиться сверху.

ФОТО: skr.shЦиркуляционный насос в системе отопления

Воздухоотводные клапаны

Автоматические воздухоотводчики без вмешательства человека стравливают воздушные пробки из системы теплоснабжения. Эти устройства устанавливают в самых высоких точках отопительных контуров, на торцах тупиковых ответвлений трубопровода, на коллектор вместе с манометром и аварийным клапаном. В этих точках системы обычно скапливается воздух, и его надо стравливать.

Коллектор

Узел коллектора положено монтировать в определённой последовательности. Сначала устанавливается вводная запорная арматура на стояке водоснабжения, затем счётчик, фильтр и обратный клапан. После этого нужно подключить сам коллектор и закрепить его на стене. Смонтировать водопровод к каждому потребителю, трубы зафиксировать специальными креплениями.

Прокладка трубопровода

Отопительная система в доме может быть однотрубной либо двухтрубной.

Однотрубная система

В однотрубной  системе все устройства последовательно подключены к одному водяному контуру. Каждый последующий радиатор получает слегка подостывший в более ранних потребителях теплоноситель. Система обходится дешевле и применяется в одноэтажных домах.

Двухтрубная система

В двухтрубной системе горячая вода приходит в радиатор по одной трубе, а уходит из системы по другой. Все радиаторы получают воду примерно одной температуры.
