Канализационный обратный клапан

Технические характеристики, диаметры и производители

Важными техническими параметрами устройства являются:

1. Диаметр. Выбирается в соответствии с размерами трубы. Диаметр может составлять 5, 7,5 или 11 см. Первые 2 типа устанавливаются на внутриквартирные системы, последний – на стояк. Некоторые клапаны могут размещаться на канализационных элементах разных размеров. Это становится возможным благодаря внедрению ступенчатого патрубка. На трубы нестандартных размеров устанавливаются тройники с вентиляционным клапаном.
2. Пропускная способность. Этот параметр отражает объем поступающего в секунду воздуха. На 1 л/с стоков требуется до 25 л/с газа. Производительность клапана может достигать 37 л/с.

В нашей стране можно приобрести вакуумные клапаны, выпускаемые компаниями HL (Австрия), McAlpine (Великобритания), Wavin (Польша), Европласт (Украина), Ostendorf (Германия).

Устройство и особенности работы

Современный обратный клапан обладает прочным корпусом в виде шестигранника, внутренняя часть которого поделена на несколько отдельных отсеков: приемное отделение, ограничитель с надежной фиксацией запорного узла и функцией небольшого ревизионного окна, а также выпускного отсека.

Приемная зона находится непосредственно перед запорным механизмом, который соединяет вход в изделие с канализацией. Специальный ограничитель необходим для свободного движения сливаемой жидкости лишь в одном направлении.

Если вода начинает передвигаться в противоположном направлении, то прибор мгновенно закрывается. Выпускной отсек нужен для быстрого вывода стоков из отдела ограничителя, поэтому считается соединительным элементом между механизмом и отходящим контуром.

Принцип работы обратного клапана основан на перекрытии трубопровода с помощью затворного механизма. Это происходит при полной остановке свободного передвижения стоков по контуру.

Устройство выравнивает давление в системе, а запор из-за силы тяжести перекрывает трубопровод и закрывает клапан.

Управление прибором осуществляется механическим методом или в автоматическом режиме. Номинальный размер изготавливаемых приспособлений составляет от 50 до 300 мм. Из-за конструктивных особенностей устройство может монтироваться в определенном месте соединения двух труб горизонтальной плоскости или вертикальной. А также его подключают к главному стояку или на каждый слив сантехнических механизмов.

Что это такое

Воздушный клапан или аэратор – это устройство, предназначенное для сохранения в канализации определенного давления и отведения из неё неприятных запахов, образующихся газов, т. д. Многие домовладельцы с такими целями используют фановый вывод вентиляции, но он не решает проблему перепадов давления, из-за которых может нарушиться работа всей водоотводящей системы.

Клапан ДУ

Воздушный клапан является примером классического обратного мембранного устройства. Благодаря наличию гибкой перегородки, он препятствует проникновению канализационных запахов в помещение или наружную среду.

Принцип работы

По применению, существуют следующие виды клапанов:

1. Мембранные;
2. Цилиндрические;
3. Рычажные.

Мембранные производятся из ПВХ. Чаще всего они устанавливается на вход фановой трубы, которая подключается в качестве вентиляции к канализации. При перепадах давления мембрана изменяет свое положение. За счет этого, газы не могут просочиться через клапан обратно в канализацию. Нужно отметить, что такой аэратор будет работать только в том случае, если в фановую трубу есть доступ кислорода.

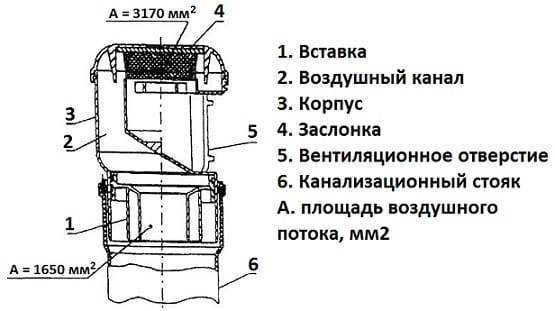

Конструкция воздушного клапана для канализации

Цилиндрические изготавливаются из стали или её сплавов. Они представляют собой конструкцию, визуально напоминающую запорный кран. Состоят из металлического корпуса с резьбой и крышки стандартного диаметра. Зачастую, это 110 мм, но есть и более экзотические модели. Крышка установлена на основании, при возникновении прямого давления она открывается, пропуская воду, стоки и т. д., после чего она возвращается в исходное положение. Благодаря тому, что она открывается внутрь, вероятность «возврата» стоков крайне мала. Это оптимальное решение для обеспечения защиты канализации в частом доме.

Видео: применение обратного воздушного клапана для канализации

Рычажный вариант часто используется в невентилируемых канализациях. Он состоит из металлического корпуса и подвижного рычага. Настраивается устройство вручную. Стоки движутся в направлении, которое предварительно задано стрелкой. Это удобно для проведения срочного ремонта.

Помимо этого, сейчас выпускаются вакуумные и автоматические клапаны. Отличаются они возможностью настройки рабочего процесса. Вакуумный работает без преднастроек – он открывает путь стокам в одном определенном направлении. Автоматический может изменять его в зависимости от потребностей.

Вакуумный клапан

По типу запорного механизма клапаны бывают:

1. Поворотные по конструкции похожи на пневматические запорные механизмы. В них контролирующим запором выступает золотник и рычаг. Крепятся на трубы путем врезки. Под воздействием стоков золотник проворачивается, благодаря чему вода уходит по стояку. Такая система считается очень надежной и долговечной;
2. Шаровый применяется исключительно на трубах небольшого диаметра. Скажем, умывальными или душевые кабинки. Здесь запорный механизм представлен металлическим шариком определенного размера. Для того чтобы сточные воды не возвращались. Шарик соединен с пружиной, контролирующей его работу;
3. Межфланцевый характеризуется небольшим размером и удобным способом монтажа. Он устанавливаются на трубу при помощи резьбы, поэтому могут использоваться как на металлических, так и на пластиковых отводах. Для вторых нужно использовать компрессионный фитинг. Запорным механизмом в этой конструкции выступает гибкая мембрана, которая изменяет свое положение в зависимости от напора сточных вод. Бывает двухсторонний и односторонний;
4. Подъемные идеально подходят для вертикального широкого стояка. Их принцип работы заключается в изменении положения вертикальной мембраны из ПВХ. Стоки воздействуют на неё снизу, поднимая запор. После этого возврат воды невозможен в связи с наличием вертикальных креплений.

Возникновение засоров

Перечень причин

• Износ канализационных труб (плохая пропускная способность)
• Попадание крупного мусора
• Жильцы, делающие ремонт, смывают в унитаз отходы стройматериалов.

Что делать?

С какой скоростью работают наши аварийные службы, и говорить не стоит. Пока они доедут, выявят и устранят причину. Все жилище может быть залито нечистотами. Мягко выражаясь – это вызовет дискомфорт.

В своем большинстве принято считать, что виновник крупный мусор, но по факту он только уменьшает пропускную способность, а вот последующие сливы нечистот приводят к окончательной закупорке системы, что и является причиной поднятия столба. Как известно вода всегда найдет дырочку и ей станет первый на пути унитаз.

По той же схеме образуется пробка в неправильно спроектированной и монтированной системе. Достаточно нарушить угол уклона трубы, и скорый засор обеспечен.

Старая система канализации, сама по себе потенциально опасна. Она давно свое отслужила. Внутренний диаметр труб сильно сужен, достаточно целлофанового пакетика, чтобы произошла авария.

В частных домах к подобным переливам может привести не только нарушение эксплуатации канализации, но и резко поднявшийся уровень грунтовых вод.

Виды клапанов и принцип функционирования

Существует несколько разновидностей канализационных обратных клапанов на 110 и 50 миллиметров, которые различаются сферой применения. Соответственно, все виды механизмов обладают разной конструкцией и принципом функционирования одного элемента.

Когда сточные жидкости подходят, заслонка автоматически поднимается, после чего она снова возвращается в исходное положение. Именно по механизму функционирования заслонки классифицируются модели канализационных обратных клапанов.

Поворотные

Данная разновидность канализационных клапанов обладает подпружиненной мембраной (она называется тарелкой из-за круглой формы). В случае, когда сточные воды перемещаются в верном направлении, тарелка поворачивается и уходит вверх, не препятствуя движению жидкостей.

Однако при обратном направлении стоков подпружиненная мембрана плотно прижимается к внешнему ободку, в результате чего рабочая площадь трубопровода оказывается перекрытой.

Некоторые модели дополнительно имеют встроенную дополнительную заслонку, которая управляется вручную. Подобный запорный механизм можно регулировать при помощи специальной кнопки, находящейся на корпусе устройства.

Таким образом, трубопровод имеет сначала расширяющийся, а затем сужающийся участок, что является возможным местом образования засора канализационной системы. Решением данной проблемы становится размещение вверху корпуса механизма крышки. Сняв ее, возможно легко и быстро убрать появившийся засор.

Подъемный клапан на канализацию

Название данного вида прибора основано на механизме функционирования заслонки. Когда сточные воды перемещаются в правильном направлении, заслонка располагается вверху. Принцип работы: жидкость оказывает давление на мембрану, которая перекрывает движение стоков, внутренняя пружина сжимается, вследствие чего заслонка поднимается. Если сточные воды не перемещаются, то пружина находится в обычном состоянии, а путь стокам преграждается.

Благодаря нелинейной корпусной форме при движении жидкости в обратную сторону открытие клапана невозможно, что обеспечивает полную безопасность от затопления.

Подобный тип обратного клапана для канализации 110 или 50 мм обладает большей надежностью функционирования, чем поворотная (лепестковая) модель, однако существует и недостаток.

Особенности формы являются причиной необходимости регулярной очистки системы, т.к. она периодически засоряется. Для выполнения этой процедуры потребуется открутить болты (4 шт.), затем тщательно почистить или, если возникла такая необходимость, заменить рабочий механизм. Если владелец имеет возможность производить регулярную чистку, то лучше приобретать именно подобный вариант обратного клапана.

Шаровый клапан

В этом типе устройств запирающим элементом является небольшой шарик. Верхняя часть корпуса сконструирована таким образом, что во время протекания сточных вод шарик попадает в отдельное отверстие и позволяет потоку двигаться.

Когда жидкость отсутствует, рабочая область трубы блокируется, в результате чего поток не способен проходить в неправильном направлении. Однако подобные модели имеют недостаток – в отличие от поворотного и подъемного механизма в данной конструкции заслонка-шарик прилегает к ободку устройства не полностью.

В результате нарушения герметичности может происходить небольшое протекание стоковых вод. Конечно же, вероятность серьезного затопления, как если бы канализационный обратный клапан полностью отсутствовал, минимальна.

Межфланцевый

Основное преимущество подобной разновидности запорного механизма – небольшие габариты, что делает возможной установку даже при отсутствии свободного места за сантехническими приборами. Внешне устройство выглядит цилиндром миниатюрных размеров со специальной поворотной заслонкой.

Данный элемент может состоять из 2 компонентов, которые закрепляются у центрального стержня, либо по внешнему виду напоминать маленькую тарелку, которая фиксируется у корпуса при помощи пружинного механизма.

Подобный вариант желательно устанавливать только в том случае, если прочие разновидности установить не удастся. Даже с учетом небольших размеров желательно все же отдать предпочтение другим типам прибора. Межфланцевый обратный клапан 50-ти мм на канализацию монтируется достаточно редко, т.к. относится к категории оборудования для водоснабжения. Для канализационных систем эффективность его работы довольно низкая.

Еще одним недостатком подобной конструкции является отсутствие возможности быстро почистить устройство. Из-за особенностей формы потребуется полностью разобрать соединение, чтобы осуществить чистку клапана.

Где нужно устанавливать

• При необходимости обратный клапан устанавливают там, где нужно обеспечить движение потока в одном направлении.
• После счетчика воды, для защиты от гидравлического удара
• На трубы горячей и холодной воды при одновременном использовании. Из-за разности давления возможно перетекание через смеситель
• На входе водонагревателя во избежание выхода нагревшейся воды в систему холодного водоснабжения
• Перед насосом или насосной станцией для предотвращения оттока воды в случае отключения электричества или поломки
• На самом входе всасывающей трубы
• В системе защиты от проточек посудомоечной и стиральной машины

Как правильно установить

Самая простая установка обратного клапана через муфту с резьбой. Подходит для монтажа в системе водоснабжения квартиры и частного дома.

Порядок работ (инструкция пошагово)

Даже самая надежная запорная арматура со временем выходит из строя. Поэтому необходимо знать, как самому снять обратный клапан.

• Сначала нужно кранами перекрыть поток воды
• при необходимости слить из системы
• Потом откручиваем гайки.
• Демонтируем фланцы или фитинги
• Снимаем обратный клапан.
• Если есть возможность меняем вышедшие из строя детали (например, пружину)
• Собираем в обратном порядке.

Правила монтажа жидкостной запорной арматуры

Сама инструкция по установке подобной арматуры зачастую не вызывает затруднений даже у дилетантов.

Она складывается из 5 основных действий:

Персональный клапан для унитаза.

1. Прибор врезается в точку соединения 2 секторов трубы или в месте подсоединения канализационного трубопровода к сантехнике, например, к унитазу;
2. Если арматура монтируется горизонтально, то выставлять ее нужно четко по уровню, без перекосов;
3. Те же приборы, которые врезаются в вертикальные и наклонные системы можно устанавливать под произвольным углом;

Принцип работы вертикальной мембранной конструкции.

1. При сборке канализационного трубопровода соединительные раструбы должны быть направлены навстречу движению жидкости. Вам нужно вытащить сектор трубы и на его место в раструб вставить горловину клапана, после чего отрезать лишнее от снятой вами трубы и вставить ее в клапан с другой стороны;
2. На последнем этапе обратный клапан или трубы по обе стороны непосредственно рядом с запором нужно жестко закрепить хомутами на полу или ближайшей стене. Этим пренебрегать не стоит, так как работа подобной аппаратуры вызывает небольшую вибрацию, а значит, рано или поздно соединение может разгерметизироваться.

Как видите, инструкция по монтажу обратного клапана своими руками не сложная, но здесь есть масса мелочей, которые нужно учитывать.

Горизонтальный клапан с двумя заглушками.

• На каждом обратном клапане, вне зависимости от модели, есть стрелочка, указывающая на направление движения жидкости, так что перед тем как установить прибор, найдите эту стрелочку;
• Не лишним будет перед установкой проверить прибор на герметичность. Для этого возьмите прибор, налейте в него воду, как в стакан, с той стороны, через которую она не должна проходить и оставьте. Как правило, протечки вызваны попавшим мусором или старой прокладкой;
• Запор на трубу нужно устанавливать того же сечения, что и сама труба. Любой переходник в разы увеличивает риск засора, плюс это дополнительные соединения, а чем этих соединений меньше, тем надежней система;
• И наконец, подобная аппаратура ставится для предотвращения аварийных ситуаций, а значит, к ней должен быть обеспечен беспрепятственный, удобный доступ на случай прочистки или ревизии.

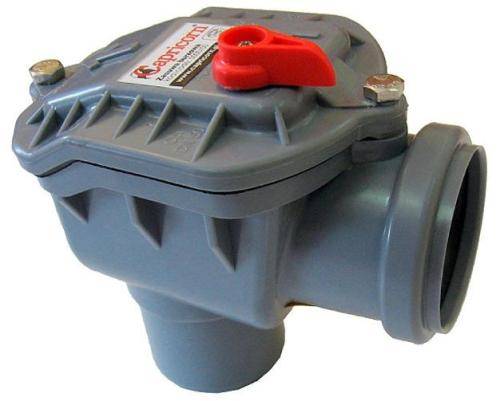

Пластиковый обратный клапан на 110 мм.

Сложнее всего устанавливать подобную аппаратуру в многоэтажных домах. Идеальным вариантом считается установка запорной арматуры на входе в трубу центрального стояка.

Но все дело в том, что габариты санузлов в большинстве наших домов, мягко говоря, скромные, а клапан под трубу сечением 110 мм штука объемная. Вот и приходится хозяевам вместо одного капитального общего клапана ставить несколько персональных на каждый слив.

В литературе я встречал предложение установить подобный запор на подъездный стояк, чуть ниже слива первого этажа. Но это может быть оправданным, только если засоры регулярно происходят не в самом стояке, а в центральном канализационном колодце или магистрали, что поверьте, бывает крайне редко.

Обратный клапан с поворотом на 90º.

Дело в том, что установка клапана чуть ниже первого этажа фактически бесполезна. Подумайте сами, вода ведь идет не снизу, труба заполняется за счет слива стоков с верхних этажей. Если засор будет в подвале на стояке, то система заполнится до клапана, он закроется и система продолжит наполняться дальше, а значит, зальет первый этаж.

Врезка затвора на центральный слив.

В частных домах, как правило, места хватает, но здесь нет смысла устанавливать такой клапан в жилом помещении. Подтопление может идти только со стороны септика или общей центральной канализационной магистрали.

Соответственно прибор лучше ставить либо в подвале, либо в отдельном утепленном колодце, оборудованном специально под установку запорного клапана.

Конструкция с возможностью ручной блокировки потока.

При монтаже на выводы дренажной системы, запорами нужно оборудовать все выводные трубы. В данном случае места в колодце достаточно и можно смонтировать практически любую модель, но здесь лучше устанавливать клапана с поплавками.

Поплавки это та же самая лепестковая система, только к поворотному штоку мембраны подсоединяется поплавок. При наполнении резервуара поплавок всплывает и клапан закрывается. Данный процесс наглядно показан на видео в этой статье.

Варианты металлической запорной арматуры.

Как происходит монтаж изделия?

Обычно монтаж выполняется в специальный раструб, а также это можно выполнить в определенный конец трубопровода. Также нередко в системе имеется специальный трап, который предназначен для создания оптимального и полноценного слива воды из сантехники.

Если имеется трап в системе, то установка клапана выполняется таким образом, чтобы он располагался примерно в 35 см от пола помещения. Если же его нет, то установка изделия должна выполняться в таком месте трубопровода, где он будет находиться выше ввода водоотвода, отходящего от унитаза

Таким образом, установка своими руками считается достаточно простой и быстрой работой, а при этом важно только грамотно выбрать подходящее оборудование и точно следовать инструкции

Сам принцип работы этого клапана считается достаточно простым. Во время возникновения разряжения, появляющегося в процессе слива воды из унитаза, мембрана, которая содержится в структуре клапана, открывается, что приводит к тому, что в канализационную систему поступает оптимальное количество воздуха. Именно он обеспечивает выравнивание давления, а после этого процесса мембрана клапана автоматически закрывает вход в трубопровод.

В этом случае можно быть уверенным, что во всей системе в процессе применения унитаза будет всегда устанавливаться оптимальное давление, которое никаким образом не сможет стать причиной проникновения в сантехнический прибор сточных вод из канализации. Также в самом санузле никогда не будет появляться неприятного запаха из этой системы.

Таким образом, клапан, который обычно устанавливается на слив унитаза, считается важным и нужным элементом, который должен предусматривать каждый человек, занимающийся установкой самого унитаза или проведением канализационной системы. Дело в том, что именно от этого зависит безопасность, а также комфортность применения всего помещения в целом

При этом крайне важно, чтобы в процессе установки была учтена каждая мелочь, поскольку если совершить какие-либо ошибки, то не избежать того, что клапан не будет справляться со своими функциями, поэтому надобность в нем вовсе будет отсутствовать

Установка обратного клапана на канализацию своими руками. Пошаговая инструкция

Поставить фановый клапан самому довольно просто. Операция выполняется в пять простых шагов:

1. Выбрать место врезки. Обычно это место стыка унитаза с канализационной трубой или точка стыка двух участков трубы.
2. С помощью уровня выставить устройство строго горизонтально, без перекосов. Для вертикально устанавливаемого устройства угол не имеет значения (в разумных пределах), так что проверять отвесность не обязательно.
3. Собрать систему так, чтобы раструбы труб были направлены в обратном току воды направлении.
4. Сборка соединений канализационной системы не требует использования какой-либо смазки или уплотнителя, кроме стандартных резиновых уплотнителей. При желании можно промазать соединения силиконовым герметиком для большей надежности.
5. Закрепить клапан или ближайшие к нему участки трубы двумя хомутами к полу или стене. Крепеж должен быть жестким, поскольку вибрация от работы клапана со временем может вызвать расхождение незакрепленного соединения и потерю герметичности.

Как видите, процедура действительно не представляет собой чего-то сложного, не требует специальных навыков.

Основные правила эксплуатации ОК

Обратные клапаны, как и любое запорное оборудование, потребуют некоторого ухода за собой. Своевременная замена изношенных элементов поможет избежать неожиданного затопления помещения. Для частных домов периодичность чистки клапанов от мусора составляет 3 – 4 раза в год, для многоквартирного дома немного пореже – 1-2 раза в год. Если при работе клапана послышится нехарактерный скрежет или скрип, посторонний шум, то его необходимо сразу же проверить и осуществить внеплановую прочистку. Необходимо отметить, что ресурс износостойкости каждого компонента в рассматриваемом устройстве должен быть указан производителем в инструкции к нему. Большинство деталей возможно заменить по гарантии, а ежели срок ее истек, то уж лучше сменить всё устройство целиком.

На что обратить внимание

Обязательно оцените материал лепестка, наличие и материал уплотнения, в применении к характеристикам своей схемы: давлению и максимальной температуре

Задайте себе вопрос, насколько вам важно, чтобы устройство было максимально герметичным. К примеру, если вы подыскиваете арматуру для системы отопления, протечки недопустимы, а материал уплотнения должен выдерживать температуру порядка 130 °С

Другое дело, если вам нужно погружным насосом подкачать воду из колодца в накопительную емкость на даче, но при этом не хочется вынимать насос из колодца. На шланг можно надеть аппарат пружинного типа с пластиковым лепестком. Если оно будет пропускать несколько десятков капель воды в минуту, это не страшно.
При наличии парового отопления вам придется выбирать арматуру без уплотнительных колец и манжет, поскольку сложно найти уплотнительный материал, способный выдержать воздействие температуры горячего водяного пара долгое время. Такой вариант уплотнения называется «металл по металлу». Седло и поверхность лепестка в таких устройствах достаточно плотно притираются друг к другу для обеспечения необходимой герметичности.

В любом случае, будет не лишним выслушать советы и рекомендации специалистов, внимательно изучить инструкцию по монтажу, описание и характеристики изделия. Это позволит не совершить ошибки при выборе достойной модели.
